Замена передних тормозных колодок на Chevrolet Lanos

Замена задних тормозных колодок Шевроле Ланос

Безопасность – превыше всего. С таким девизом должны ездить автомобилисты. Для Шевроле Ланос замена задних тормозных колодок производится, если они подверглись нескольким причинам. Выбор колодок стоит производить тщательно, и согласно каталожных номеров данных заводом-изготовителем.
Видео

Видеоматериал расскажет, как поменять тормозные колодки на автомобиле

Процесс замены

Для совершения замены задних тормозных колодок Шевроле Ланос необходимо подготовить инструментарий. Для работы понадобится: домкрат, баллонный ключ, пассатижи и плоская отвертка. Когда все подготовлено, можно преступить непосредственно к процессу:

1. Включить 1 или 3 передачу на КПП.
2. Под передние колеса подставить противооткатные упоры.
3. Поднимаем заднюю часть автомобиля, где будет меняться колодка, при помощи домкрата.
4. Демонтируем колесо.

Снимаем колесо. С помощью зубила и молотка…

Снимаем крышку с тормозного бачка.

…выпрессовываем защитный колпак подшипника ступицы.

Проводим демонтаж верхней крышки тормозного барабана.

Отверткой распрямляем шплинт…

Сдвигаем рабочий поршень внутрь, и фиксируем его в таком положении.

…и пассатижами вынимаем его из отверстия цапфы.

Раздвижные рычаги стояночного тормоза сжимаем вовнутрь.

Головкой «на 24» отворачиваем корончатую гайку подшипника ступицы.

Сжимаем пружину, и отцепляем трос ручника.

Снимаем стопорную шайбу. Перед снятием тормозного барабана опускаем рычаг стояночного тормоза до упора — автомобиль должен быть расторможен.

Поворачиваем прижимную пружину на четверть. При этом стоит придержать опорную стойку.

Снимаем тормозной барабан в сборе с подшипником. Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра. Очищаем детали тормозного механизма от загрязнений. Для очистки деталей тормозного механизма запрещается применять бензин и дизельное топливо.

Теперь, можно демонтировать чашку, пружину и опорную стойку.

Снимаем тормозной барабан в сборе с подшипником. Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра. Очищаем детали тормозного механизма от загрязнений. Для очистки деталей тормозного механизма запрещается применять бензин и дизельное топливо.

Все операции, описанные ниже необходимо сделать со второй колодкой, в этом же барабане.

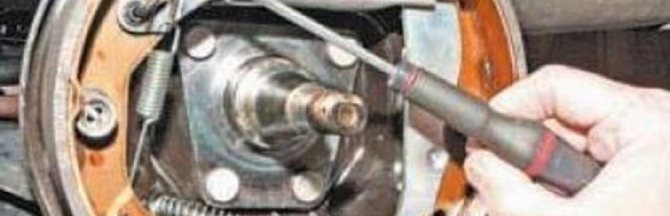

Отверткой отсоединяем передний конец верхней стяжной пружины от серьги рычага регулятора зазоров и снимаем пружину. Отводим верхние упоры тормозных колодок от поршней колесного цилиндра.

Растягивая верхнюю пружину, выводим колодки из прорезей.

Снимаем серьгу рычага регулятора зазоров.

Теперь, растягиваем нижнюю пружину, и выводим колодки с ограничительной пластины.

Снимаем рычаг регулятора зазоров вместе с пружиной.

Далее, демонтируем колодки вместе с пружинами.

Снимаем распорную планку в сборе.

Отцепляем пружины от колодок, сначала верхнюю, а затем и нижнюю.

Обратите внимание что храповая гайка распорной планки, серьга и рычаг регулятора правого тормозного механизма серебристого цвета, а левого механизма — черного. мНа резьбовом наконечнике распорной планки нанесена маркировка: RH — для правого механизма; LH — для левого механизма. Перед установкой новых колодок необходимо уменьшить длину распорной планки, завернув храповую гайку до конца на резьбовом наконечнике. После установки тормозного барабана затягиваем гайку подшипников заднего колеса и производим регулировку подшипников. Регулируем положение тормозных колодок. Для этого нажимаем педаль тормоза 10–15 раз.

• При необходимости, долить жидкость в тормозной бачок.

Перед использованием ручного тормоза, прям в гараже, его необходимо плавно потянуть и отпустить несколько раз. Это поможет приспособиться новым колодкам.

Причины неисправности

Причины неисправности задних тормозных колодок ничем не отличаются от передних. Но, стоит остановиться на них, чтобы знать их:

• Износ фрикционной части. Его можно увидеть, только если разобрать барабан. Согласно рекомендациям завода изготовителя, фрикционная часть не должна быть меньше 2 мм.
• Попадание тормозной жидкости на накладки, также приводит к замене колодки.
• Фрикционная часть имеет трещины, откололась или обнаружены сколы. Это свидетельствует о том, что накладку необходимо заменить.

Все эти причины становятся решающими в решении о замене задних тормозных колодок.

Вывод

Замена задних тормозных колодок Шевроле Ланос немного сложнее, чем передних. Но при этом совершить смену элементов самостоятельно, более чем реально. Особое внимание следует уделить выбору колодок, ведь именно от них зависит эффективность торможения.

С тех пор как машина сошла с конвейера, прошло уже почти семь лет и 110000 км. За это время в задние тормоза никто не лазил и они, естественно, перестали тормозить вообще.

При вскрытии для осмотра, оказалось, что накладки на колодках почти не стерлись; тормозные цилиндры заклинили; ручник не работает — закисли тросы; механизм автоподвода колодок давно заржавел и закис; на правом колесе подклинивал подшипник, из-за чего ось ступицы грелась и понемногу гнулась, образуя развал, как на спортивных авто. Посмотрев на все это безобразие, решил полностью поменять все, что между балкой и колесом.

None Для облегчения запрессовки промазал маслом обойму и ту часть барабана, куда она будет запрессовываться.

При помощи подходящей по размеру головки запрессовал обойму в барабан.

Внутренняя обойма запрессовывается аналогично, только размер головки больше.

Для дальнейших действий переместился в гараж. Покажу и опишу только процесс демонтажа. Монтаж происходит в обратном порядке.

Вывесил заднюю часть авто на стойках и снял колеса.

Снял колпачок и, вытащив шплинт, открутил гайку.

Снял барабан.

Разобрал тормозной механизм.

Заклинивший цилиндр, даже молотком не удалось его расшевелитьСнял тросы ручника. Для этого надо открутить все крепления тросов к кузову, снять термоэкран резонатора, который крепится на четырех гайках: две спереди…

…и две сзади;

и отцепить тросы от рычага.

Снял тормозной цилиндр. Трубку из него не выкручивал, просто обрезал, потому что заказывал новую.

Чтобы тормозная жидкость не вытекала, пережал тормозной шланг с помощью небольшой струбцины.

Выкрутил остатки трубки из шланга. Трубка вся ржавая.

Открутил 4 гайки крепления оси к балке…

…и снял ось вместе со щитком.

Собрал все, прокачал тормоза, заодно заменив тормозную жидкость.

Новенькие задние тормозаСейчас тормозные колодки уже притерлись и стало очень заметно, что раньше задних тормозов не было)))) Цена вопроса: 10 500 ₽ Пробег: 106854 км

Chevrolet Lanos ManualРемонт автомобиляТормозная система > Замена колодок тормозных механизмов задних колёс Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок. Минимальная допустимая толщина накладок — 0,5 мм. Максимальный допустимый внутренний диаметр барабана — 201 мм.

Колодки тормозных механизмов задних колес необходимо заменять только комплектом — все четыре колодки.

Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении. Замену колодок показываем на левом заднем колесе. Колодки тормозного механизма правого заднего колеса заменяются аналогично. Снимаем колесо.

None Отверткой распрямляем шплинт……и пассатижами вынимаем его из отверстия цапфы.

Головкой «на 24» отворачиваем корончатую гайку подшипника ступицы.

Снимаем стопорную шайбу. Перед снятием тормозного барабана опускаем рычаг стояночного тормоза до упора — автомобиль должен быть расторможен.

Снимаем тормозной барабан в сборе с подшипником.

Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра.Очищаем детали тормозного механизма от загрязнений.

Для очистки деталей тормозного механизма запрещается применять бензин и дизельное топливо.Отверткой отсоединяем передний конец верхней стяжной пружины от серьги рычага регулятора зазоров и снимаем пружину. Отводим верхние упоры тормозных колодок от поршней колесного цилиндра.

Снимаем серьгу рычага регулятора зазоров.

Снимаем рычаг регулятора зазоров вместе с пружиной.

Снимаем распорную планку в сборе.

Пассатижами поворачиваем чашку пружины опорной стойки колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.

Отсоединяем наконечник троса стояночного тормоза от рычага привода и отсоединив конец нижней стяжной пружины от колодки, снимаем заднюю колодку с рычагом в сборе. Снимаем нижнюю стяжную пружину.

None Если на внутреннем диаметре тормозного барабана образовался буртик… …удаляем его шабером.

Штангенциркулем измеряем внутренний диаметр тормозного барабана, величина которого не должна быть более 201 мм. Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Обратите внимание……что храповая гайка распорной планки, серьга и рычаг регулятора правого тормозного механизма серебристого цвета, а левого механизма — черного. На резьбовом наконечнике распорной планки нанесена маркировка: RH — для правого механизма; LH — для левого механизма. Перед установкой новых колодок необходимо уменьшить длину распорной планки, завернув храповую гайку до конца на резьбовом наконечнике. Это следует сделать для того, чтобы установить тормозной барабан.

После установки тормозного барабана затягиваем гайку подшипников заднего колеса и производим регулировку подшипников (см. Регулировка подшипников заднего колеса Шевроле Ланос).

Регулируем положение тормозных колодок. Для этого нажимаем педаль тормоза 10–15 раз. При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Когда щелчки прекратятся, регулировка закончена.

None Проверяем легкость вращения вывешенных колес при полностью опущенном рычаге стояночного тормоза.

Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.

Выбор колодок

К выбору задних тормозных колодок на Ланос стоит подходить тщательно, ведь от них зависит не только торможение во время движения, но и, как будет работать стояночный тормоз.

96226110 – это оригинальный каталожный номер задних тормозных колодок Шевроле Ланос. Средняя стоимость по РФ составляет 2000 за комплект.

Производителей, которые выпускаю аналоги достаточно много, но рассмотрим лишь те, которые по опыту устанавливают владельцы автомобиля.

Наименование производителя	Артикул	Средняя цена в рублях по РФ
Denckermann	B120077	1000
Pilenga	BS-P 8835	1500
Mando	MLD04	1500
Koreastar	KBSD-003	1500
NiBK	FN11622	1500
Jurid/Bendix	362218J	1800
TRW	GS8543	1800
Delphi	LS1622	1800
Brembo	S 59 513	1800
Goodwill	2115 RB	2000
Nipparts	J3500900	2000
Valeo	562078	2000
Textar	91044900	2000
Blue Print	ADG04116	2000
Ferodo	FSB4017	2000
Sangsin	SA055-N	3000

Тюнинг

Многие автолюбители хотят улучшить задний тормоз, для этого они меняются штатные барабаны на дисковые вентилируемые тормоза. Делается эта операция довольно просто, но в частых случаях, необходима замена ступицы.

Старые задние барабаны выбрасываются, а вместо них, устанавливаются тормозные диски, суппорта и передние колодки. Это значительно улучшает торможение автомобиля. Такие и «Спарко» предлагают полный комплект задних вентилируемых тормозных дисков.

Как показывает практика, дисковые тормоза эффективнее в использовании на 30%, а замена проводится аналогично передним. При этом не нужно покупать отдельно колодки для задней и передней части. Достаточно купить 4 комплекта передних колодок (в каждом комплекте по 2 колодки).

Смотрите также

Комментарии 76

У меня гтц 20 оригинал(с разборки правда но рабочий) зтц 17 а вот реструкторы не уверен но подозреваю что 3/30 ничего не написано. Хочу поставить гтц 22 и 3/40 соответственно. Соотношение годное? Сейчас педаль мягкая.

да пофиг на зад какие ограничители, если нет нормального регулятора, то пытаться сзади улучшать смысла нет ни какого, ГТЦ таки да на 22

Что значит если нет нормального регулятора? Кстати сходил в гараж посмотреть для интереса какие стояли родные зтц оказывается 19. Соотвественно 3/30 Я тогда об этом ничего не знал. Продавец получается впихнул мне 17-е цилиндры. А я то и думаю почему после замены гтц (стоял от CRB) и зтц (со старых наухнарь закисших на новые) ощущение педали не изменилось. Наверняка поэтому

Замена колодок тормозных механизмов задних колёс Шевроле Ланос

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок. Минимальная допустимая толщина накладок — 0,5 мм. Максимальный допустимый внутренний диаметр барабана — 201 мм. Колодки тормозных механизмов задних колес необходимо заменять только комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении. Замену колодок показываем на левом заднем колесе. Колодки тормозного механизма правого заднего колеса заменяются аналогично. Снимаем колесо.

С помощью зубила и молотка…

…выпрессовываем защитный колпак подшипника ступицы.

Отверткой распрямляем шплинт…

…и пассатижами вынимаем его из отверстия цапфы.

Головкой «на 24» отворачиваем корончатую гайку подшипника ступицы.

Снимаем стопорную шайбу. Перед снятием тормозного барабана опускаем рычаг стояночного тормоза до упора — автомобиль должен быть расторможен.

Снимаем тормозной барабан в сборе с подшипником.

Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра.

Очищаем детали тормозного механизма от загрязнений.

Для очистки деталей тормозного механизма запрещается применять бензин и дизельное топливо.

Отверткой отсоединяем передний конец верхней стяжной пружины от серьги рычага регулятора зазоров и снимаем пружину. Отводим верхние упоры тормозных колодок от поршней колесного цилиндра.

Снимаем серьгу рычага регулятора зазоров.

Снимаем рычаг регулятора зазоров вместе с пружиной.

Снимаем распорную планку в сборе.

Пассатижами поворачиваем чашку пружины опорной стойки колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.

Отсоединяем наконечник троса стояночного тормоза от рычага привода и отсоединив конец нижней стяжной пружины от колодки, снимаем заднюю колодку с рычагом в сборе. Снимаем нижнюю стяжную пружину. Снимаем чашку с пружиной опорной стойки передней колодки аналогично задней…

…и снимаем переднюю колодку. Проверяем техническое состояние деталей и очищаем их.

Если на внутреннем диаметре тормозного барабана образовался буртик… …удаляем его шабером.

Штангенциркулем измеряем внутренний диаметр тормозного барабана, величина которого не должна быть более 201 мм. Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности. Обратите внимание…

…что храповая гайка распорной планки, серьга и рычаг регулятора правого тормозного механизма серебристого цвета, а левого механизма — черного. На резьбовом наконечнике распорной планки нанесена маркировка: RH — для правого механизма; LH — для левого механизма. Перед установкой новых колодок необходимо уменьшить длину распорной планки, завернув храповую гайку до конца на резьбовом наконечнике. Это следует сделать для того, чтобы установить тормозной барабан. После установки тормозного барабана затягиваем гайку подшипников заднего колеса и производим регулировку подшипников (см. Регулировка подшипников заднего колеса Шевроле Ланос). Регулируем положение тормозных колодок. Для этого нажимаем педаль тормоза 10–15 раз. При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Когда щелчки прекратятся, регулировка закончена. Регулируем стояночный тормоз (см. Регулировка стояночного тормоза Шевроле Ланос). Проверяем легкость вращения вывешенных колес при полностью опущенном рычаге стояночного тормоза. Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.

Как прокачать тормозную систему Ланос без помощника

Теперь рассмотрим, как прокачать тормоза на автомобиле без помощника, то есть, самостоятельно. Для этого существует много разных способов, но остановимся на самых простых в реализации.

1. Воспользоваться газовым упором
2. При помощи спринцовки
3. Обратный клапан
4. Давление шины

Коротко рассмотрим каждый способ.

1. Прокачка тормозов посредством амортизатора. Амортизатор заменяет помощника. Для реализации способа необходимо накачать педаль тормоза, и удерживая ее в нажатом положении, упереть газовый упор. После этого переместиться вниз, и выкрутить штуцер. Из штуцера выйдет жидкость, а при ослаблении педали, упор не даст ей вернуться в исходное положение, а осуществит нажатие до упора. Завинтить штуцер, и повторить процедуру
2. При помощи спринцовки можно самостоятельно прокачать тормоза следующим образом — надеть на кончик спринцовки прозрачный шланг. Место соединения должно быть герметичным. Сжать спринцовку, после чего удерживая в таком положении, надеть второй конец шланга на штуцер. Ослабить крепление штуцера на ¼ оборота, после чего произойдет высасывание жидкости с воздухом из системы. Как только спринцовка выпрямится, нужно снова закрутить штуцер, слить жидкость и повторить процедуру. Этот способ не требует накачивания и удержания педали тормоза, что является большим преимуществом. Выполнять прокачку до момента, пока в шланге не будет течь жидкость без пузырьков воздуха
3. Использование обратного клапана для прокачки тормозов. Клапан можно сделать своими руками или воспользоваться специальным заводского производства. Принцип прокачки заключается в том, что нужно присоединить обратный клапан к штуцеру. На второй конец обратного клапана надевается шланг, и опускается в емкость с ТЖ на дне. Далее ослабляется штуцер на ¼ оборота, и перемещаемся в салон. Накачиваем педаль тормоза 10-15 раз. Проверяем количество жидкости в бачке, и при необходимости доливаем. Повторяем процедуру повторно, но только качать нужно 8-10 раз. Перемещаемся вниз, и проверяем, чтобы в трубке не было пузырьков воздуха. Если они есть, значит повторяем процедуру, не забывая доливать жидкость в расширительный бачок
4. Еще прокачать тормоза можно посредством давления воздуха из автомобильной шины. Этот метод пользуется популярностью, но у него есть недостаток. Этот недостаток кроется в том, что воздух из шины содержит влагу, которая отрицательно влияет на тормозную жидкость. По возможности стоит отказаться от этого способа, в противном случае, жидкость понадобится заменить намного раньше. Принцип реализации этого способа следующий — на крышку бачка следует закрепить сосок от колеса, после чего плотно закрыть расширительный бачок. Соединить сосок колеса с соском крышки расширительного бачка. После этого переместиться вниз, и осуществить удаление воздуха из системы. При откручивании штуцеров под давлением воздуха будет выделяться жидкость из системы. Для проведения процедуры необходимо использовать запасную крышку для расширительного бака

Имея представление о том, как прокачиваются тормоза, не составит большого труда осуществить данную процедуру самостоятельно.

Chevrolet Lanos Гуд бай май лав › Бортжурнал › Замена задних тормозных колодок

Привет всем читателям моего БЖ!

Значится, поменял я катушку зажигания, машина стояла не заводилась полторы недели, и всё это время стояла на ручнике. Вы уже поняли что случилось?)))) Да, именно так)))) Колодки сзади прилипли/прикипели/присопливились/приещёчтонибудь к барабанам))) Обнаружил я это собравшись утром на работу. Значит, завожу машинку, жду пока немного прогреется, втыкаю заднюю педарачу, ручник опускаю и … И нихрена)))) Удалось только протащить машину сантиметров 25-30. Пошёл пешком на работу, на обратном пути купил новые колодки

Ещё так сложилось, что племяннику нужно было затянуть педали у велосипеда, и подходящая бита обнаружилась у меня в наборе головок и прочего. Ну я «На малой, крути!» А вот тут-то мне и понадобился мой набор. А малой укатил на дачу… Ладно, купил в магазине ещё головку на 24 и вороток

Почему именно вороток за 300 рублей, а не просто трещоточный ключ за 140? Продавец в магазине меня уверил, что хрен я просто так откручу гайку ступицы. Самое массивное в наличии был вороток… Вернувшись домой, одев шорты и сланцы, взяв с собой тучу отверток, молоток, деревяшку и недавно купленное, отправился к машине. Зачем дощечка? Ну, в интернете я нашёл несколько способов сорвать колодки: 1) Попробовать поехать то вперед, то назад, авось сорвёт 2) Снять колесо, через дощечку постучать молотком по барабану, авось отойдёт 3) Прогреть паяльником 4) Посадить людей на заднее сидение и попытаться тронуться Первое — не удалось, второе — вот для этого и дощечка, про паяльник забыл, люди все куда-то подевались

Ну, к делу: как было

Процесс замены колодок достаточно хорошо и подробно представлен вот на этом видео (уже наверное каждый Ланоса/Шанса/Сенсовод его видел))))

Но и не стоит забывать какую-нибудь инструкцию по типу этой Советую сразу купить новые шплинты, которые держат гайку — я брал от ВАЗ-2101 по 5 рублей за штуку. Добравшись до гайки, вспомнив слова продавца из магазина, уже был готов приложись на вороток всю свою силу, но, не успел — гайка без напрягу открутилась)))) Достав шайбу и подшипник, в попытках снять барабан, был поставлен в ступор: он не снимался. Начал стучать по нему молотком через деревяшку — ничего. Постучал по нему молотком с обратной стороны — верх отошёл, низ нет. В порыве мыслительных процессов жопе пришла гениальная идея: наживить колесо и подёргнать))) Прикручиваем на 2 болта и трясём так, чтоб в столице нашей Родины это чувствовалось. НО! Не увлекаемся дабы машина с домкрата не рухнула)))) Сняв барабан — предстала передо мною такая картина (которая мне очень пригодилась в дальнейшем)

Я делал так, как в инструкции на видео. Сняв прижимные пружины и что-то задев всё разлетелось в разные стороны((( Обратно пришлось собирать по ранее сделанному фото. И вроде, всё понятно, но… никак не мог поставить упорную планку… Всяко пробовал, минут 40 пытался понять — не удавалось((( И ноут с открытым маном как на зло, сел(((( Плюнул, собрал барабан и пошёл домой. На следующий день, начитавшись, за 5 минут её поставил. Пошёл в другому колесу — там поменял колодки за полчаса следуя инструкции НЕ по видео. Теперь самое интересное: 1) Пункт 24 инструкции гласит: «24. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.» Нажимал-нажимал я педаль тормоза — тишина. Пошёл, посмотрел — упорная планка стелета. Поставил её обратно. Пошёл опять нажимать — тишина… Нажал сильнее — услыхал щелчки, обрадовался)))) А это опять планка отвалилась, тока в хитром положении))) Что-то щелкало, но пользы не приносило))) В итоге, собравшись силами и духом, собрал всё это дело к, казалось бы, рабочему состоянию. Поставив машину на ручник она покатилась… Посмотрел как подтягивать ручник — закрутил гайку до конца, ручник до упора вверх — о, машинка стоит. Думал попробовать прокатится, но, что-то ссыкотно, не решился. Сегодня записался в сервис за разбор полётов, приехал. Мастер оперативно разобрал барабан, спросил меня ещё раз про щелчки, начал выставлять зазор. Покрутил-покрутил он гайку, одел барабан — скрежет, дубль два. Болгаркой чего-то поделал с барабаном, одел его на место — решил, что всё гуд. Напидорил литолу, всё закрутил и пошёл ко второму барабану.

«Мягкая» педаль тормоза и малоэффективные тормоза, могут быть признаками неисправного главного тормозного цилиндра. И понятное дело, что если есть неисправность в автомобиле, ее необходимо устранить. В случае, с главным тормозным цилиндром, есть два варианта решения проблемы. Первый, замена цилиндра целиком. Вариант дорогой и быстрый. Второй вариант – покупка ремкомплекта на главный тормозной цилиндр и последующий за этим ремонт. Этот вариант займет у Вас больше времени, чем первый, но позволит не только значительно сэкономить, но и лучше узнать устройство своего железного друга. Тем более, снять, перебрать и установить на место, главный тормозной цилиндр на автомобилях Daewoo Nexia и Daewoo Lanos не так уж и сложно. И сделать это своими руками вполне реально, было бы желание. И так, переходим к главному….

Для ремонта главного тормозного цилиндра на автомобилях Daewoo Nexia (Дэу Нексия), Daewoo Lanos (Дэу Ланос) необходимо купить ремкомплект (смотрим фото 1) и тормозную жидкость.

С инструментами, тоже все просто. Главное обзавестись, специальным разрезным (обжимным) ключом(ми) на «10-12» (фото 2) для откручивания штуцеров тормозных трубок. Остальной арсенал – ключ на «13», два рожковых на «22», шприц или груша для откачивания тормозной жидкости с бачка, не большая отвертка, пассатижи (на Ланосе приходится отсоединять от бачка тормозного цилиндра шланг забора тормозной жидкости в главный цилиндр сцепления).

Теперь по пунктам процесс снятия и ремонта главного тормозного цилиндра на автомобилях Daewoo Nexia (Дэу Нексия), и Daewoo Lanos (Дэу Ланос):

Шприцом или грушей отбираем тормозную жидкость с бачка. На Ланосе отсоединяем от бачка шланг подачи тормозной жидкости в главный цилиндр сцепления (фото 3).

Отпускаем штуцера тормозных трубок от цилиндра (фото 4) и регуляторы давления задних колес (фото 5, вот зачем два ключа на 22). Сначала отпускаем нижнюю часть регулятора давления, а потом основную часть от тормозного цилиндра.

Откручиваем две гайки крепления тормозного цилиндра к вакууму усилителя тормозов. И после этого, полностью отсоединяем тормозные трубки от цилиндра. Снимаем главный тормозной цилиндр с автомобиля. Вот на этом пункте, люди, которые выбрали легкий и быстрый вариант могут остановиться и дальше не читать, а сразу ставить новый главный тормозной и заниматься прокачкой. Дальше, читают только настоящие автомобилисты, которые не ищут легкий путей ))) С тормозного цилиндра вынимает уплотнительное кольцо, видим стопорное кольцо и при помощи отвертки вынимаем его (фото 6). После этого, смело, вынимаем (вытряхиваем) внутренности тормозного цилиндра и запоминаем в какой последовательности они стояли (фото 7).

Дальше, достаем из упаковки новые детали (благо, что там уже все собрано) и вставляем в цилиндр (манжеты смачиваем тормозной жидкостью). Фиксируем стопорным кольцом. Теперь беремся за регуляторы давления тормозной жидкости задних колес. Наша задача, разобрать их, промыть и прочистить. Откручиваем регулятор от цилиндра, видим пружинку и клапан, аккуратно вынимаем их (фото 8). На фотографии номер 9 изображен сам клапан регулятора давления задних колес. Сфотографировал его специально отдельно, так как прочитал о нем в интернете много интересного. Для увеличения эффективности тормозов задних колес, кто-то делает в них пропилы, а некоторые их выкидывают вообще. Но мы, ну я так точно, не будем изощрятся и ограничимся только прочисткой регуляторов давления.

Теперь раскручиваем регулятор, вынимает внутренности, и очищаем детали от загрязнения. В первом цилиндре (фото 10) работы было не много, а вот во втором (фото 11) собралось много гадости.

После отчистки, собираем регуляторы давления и устанавливаем их на главный тормозной. Полную затяжку гаек, можно сделать после установки цилиндра на автомобиль.

Дальше остается установить главный тормозной цилиндр на автомобиль, затянуть все гайки и штуцера, залить новую тормозную жидкость и прокачать тормозную систему.

Напомню порядок прокачки – задний правый, передний левый, задний левый, передний правый.

Меняем задние тормозные колодки на Шевроле Ланос своими руками

Замена тормозных колодок может производиться в тех случаях, когда они сотрутся. Но бывают и другие ситуации, когда может потребоваться проведение такой работы. Например, если на трассе оборвётся накладка колодки. Когда такое происходит, то задние колодки могут подклинивать или полностью застопорить колесо.

Видео ниже расскажет о замене тормозных колодок на Шевроле Ланос:

Замена передних тормозных колодок на Chevrolet Lanos

Руководство адресовано в первую очередь тем, кто надеется поменять тормозные колодки на ланосе самостоятельно. Несмотря на то, что пост ориентирован на Chevrolet Lanos, пользуясь представленной инструкцией можно поменять тормозные колодки практически на любой машине.

Если вы пытаетесь поменять колодки первый раз, то рассчитывайте на время от 45 минут до одного часа. Начиная со второго колеса, после набора необходимого опыта, вы сможете менять колодки на одном колесе примерно за 10-15 минут.

На протяжении процесса замены нам понадобятся:

• Баллончик с очистителем тормозных колодок;
• Баллончик со сжатым воздухом;
• Медная смазка;
• Высокотемпературная смазка;
• Отвертка;
• Монтировка и 19 мм ключ;
• Утконосы;
• Карманный фонарик;
• 7 мм шестигранник;
• Возможно, пригодится большая струбцина (тиски);
• Набор новых тормозных колодок.

Рис. 1
Набор инструментов для замены тормозных колодок

Для начала необходимо снять колпаки с дисков (если у вас литые диски, то снимите декоративные колпачки с болтов).

Рис. 2
Ослабляем болты крепления диска

Приподнимаем автомобиль при помощи домкрата (совет — по возможности не стоит полагаться только на домкрат, поскольку эти штуки иногда подводят).

Рис. 3
Поддомкрачиваем необходимое колесо

Откручиваем гайки, удерживающие колесо и снимаем само колесо. После снятия колеса можно увидеть тормозной диск, суппорт в сборе и ступицу.

Рис. 4
Откручиваем болты и снимаем колесо

Рис. 5
Внешний вид ступицы и тормозной системы после удаления колеса

Удаляем стяжную скобу, для этого я использовал плоскую отвертку в качестве рычага — сначала удаляем верхнюю часть скобы, после чего нижнюю её часть можно будет вытащить без особых усилий.

Рис. 6
Удаляем стяжную скобу

В ланосе суппорт плавающего типа (тормозной поршень оказывает непосредственное давление на внутреннюю сторону тормозной колодки), поэтому нужно удалить как верхний, так и нижний болты для того, чтобы получить доступ к тормозной колодке. На представленной ниже фотографии я указываю на пылезащитный колпачок, который необходимо удалить для того, чтобы получить доступ к болту (верхний колпачок я уже удалил).

Рис. 7
Пылезащитный колпачок

Используя 10 мм шестигранник удаляем болты, удерживающие тормозной механизм.

Рис. 8

Рис. 9

Рис. 10

Рис. 11
Суппорт теперь можно удалить, колодка останется на месте за счет поршня, который удерживает ее пружинным зажимом. Если саппорт не двигается, необходимо вдавить тормозной цилиндр или, если это не помогает, можно «вырвать» его с помощью отвертки.

Рис. 12
Снимаем саппорт с тормозного диска

Вытаскиваем старые колодки, «отрывая» их от удерживающего тормозного цилиндра.

Рис. 13
Вытаскиваем колодку

Рис. 14
Изношенная колодка

Рис. 15
Старая / новая колодки

Во избежании повреждения проводки тормозной жидкости, необходимо «подвесить» тормозной суппорт, я подвесил на нейлоновую стяжку. Ни в коем случае не оставляйте его висеть под собственным весом. Также, пользуясь баллончиком со сжатым воздухом, очищаем суппорт от пыли и мусора.

Рис. 16
Суппорт в подвешанном состоянии

Далее, необходимо полностью вдавить тормозной цилиндр для установки новых колодок (они должны быть толще старых, поэтому могут возникнуть проблемы). Если вдавить не получается, открываем капот, находим бачок с тормозной жидкостью и откручиваем крышку.

Рис. 17
Откручиваем крышку бачка с тормозной жидкостью

ВАЖНО! Вдавливание тормозного цилиндра может привести к переполнению бачка с тормозной жидкостью, поэтому вдавливайте потихоньку и при необходимости откачивайте излишек тормозной жидкости шприцем или грушей. Не допускайте попадания тормозной жидкости на лакокрасочное покрытие, иначе будет очень грустно!

Рис. 18
Удаляем излишки тормозной жидкости при помощи груши

Я вдавливал цилиндр используя старую колодку, в принципе можно попробовать тисками, но это совсем на экстренный случай.

Рис. 19
Вдавливаем тормозной цилиндр

Вставляем новую внутреннюю колодку в суппорт.

Рис. 20
Новая внутренняя колодка установлена

Внешнюю колодку помещаем на тормозной диск, слегка смазав её снаружи медной смазкой, что поможет избежать звуков скрипа при торможении.

Рис. 21
Устанавливаем внешнюю колодку

Рис. 22
Слегка смазываем медной смазкой

Перерезаем нейлоновую стяжку, на которой висел суппорт и устанавливаем его на тормозной диск.

Рис. 23
Устанавливаем супорт на место

Очищаем удерживающие тормозной механизм болты и стяжную скобу. Не рекомендуется для чистки использовать наждачную бумагу, я использовал специализированное чистящее средство.

Рис. 24

Рис. 25

Рис. 26

Рис. 27

Наносим небольшое количество медной смазки на резьбу болтов.

Рис. 28

Закручиваем верхний и нижний болты. Не нужно прилагать слишком большое усилие, достаточно закрутить их «хорошо». Далее устанавливаем на место защитные колпачки.

Рис. 29

Рис. 30

Далее устанавливаем стяжную скобу. Сначала устанавливаем нижнюю половину, чтобы попасть в отверстие в саппорте. Далее используя плоскогубцы вставляем верхнюю часть стягивающей скобы (сделать это не так то просто, в виду её жесткости).

Рис. 31

Рис. 32

Очищаем тормозной диск от жира и отпечатков пальцев используя жидкость для очистки тормозной системы.

Рис. 33

Устанавливаем колесо на место. Слегка смазываем гайки удерживающие диск на ступице при помощи медной смазки. Также не прилагаем слишком большое усилие, чтобы в следующий раз их можно было открутить.

Рис. 34

Опускаем автомобиль с домкрата и делаем тоже самое для остальных колес.

После того как произведена замена всех тормозных колодок, необходимо с заведенным двигателем выжать педаль тормоза несколько раз до упора, данная процедура должна привести все движущиеся механизмы тормозной системы в рабочее положение

Когда может потребоваться замена задних колодок на Шевроле Ланос

Порядочный износ у колодок.

В первом случае, когда требуется замена колодок в результате их износа , допустимая толщина накладки должна быть в пределах 1.5 миллиметра. Для этого предусмотрено специальное окно, которое есть в опорном диске. При помощи его можно контролировать износ накладок.

На такое окно не совсем удачно расположено, а потому многие определяют степень износа по звуку. В таком случае будет слышаться трение металла об металл.

Есть также и третий случай, когда может потребоваться замена колодок. Это попадание на их поверхность смазочного материала или тормозной жидкости. Такая работа может производиться даже в том случае, когда колодки не изношены, но на них попала тормозная жидкость. Конечно, такую работу можно производить по желанию, но правила безопасности того требуют.

Инструмент для замены

На Ланосе замену колодок можно производить прямо на земле, не поддомкрачивая авто.

1. Отвёртки (плоская и крестовая).
2. Пассатижи.
3. Щётка из металла.
4. Молоток.
5. Ключ на «24».
6. Ключ для снятия гайки натяжки ручника.
7. WD-40.

Процесс замены задних тормозных колодок

1. Открутить гайку, которой крепится трос ручника.
2. Открутить болты крепления колёс.
3. Снять колесо.
4. Открутить гайку ступицы.
5. Снять барабан. Тут может потребоваться высверливать болты крепления, так как они во время эксплуатации часто привариваются.

Демонтируем тормозной барабан.

Добрались до колодок.

После первичного осмотра, демонтируем колодки отвёрткой.

При осмотре тормозного барабана обнаружены борозды, его лучше заменить.

Задние колодки на своём месте. Идём за барабаном.

Барабан ставим обратно.

На этом работу по замене тормозных колодок сзади на Шевроле Ланос можно считать завершённой.

Без тормозов никуда

Несомненно, без тормозных колодок ездить довольно опасно, да и трудновато. Есть несколько причин, когда стоит немедленно произвести замену тормозных колодок.

1. Если у вас оборвалась накладка тормозной колодки. Это может случиться где угодно, даже в пути. В такой ситуации задние колеса могут немного подклинивать во время движения или же полностью заклинить, и машина больше не сдвинется с места.
2. Когда накладка задней тормозной колодки износилась. Если толщина меньше 1,5 мм, тогда ее больше нельзя эксплуатировать. Это трудно узнать, поскольку предусмотренное отверстие в опорном диске расположено не совсем удобно, а его параметры не дают стопроцентной гарантии правильного замера. Поэтому большинство водителей контролируют звук, чтобы знать, когда нужна замена задних тормозных колодок Шевроле Ланос. Это легко узнать, когда вы начинаете тормозить. Если наблюдается износ, то с задней оси будет доноситься специфичный звук, когда металл трется о металл. Это говорит о том, что нужна срочная замена.
3. Если колодки замаслились тормозной жидкостью или смазочными материалами. Но многие могут не согласиться с этим. При этом совсем не хочется производить замену колодок из-за неисправности тормозного цилиндра. Так что, работая с колодками, не забудьте проконтролировать общее состояние тормозного цилиндра с помощью нехитрых манипуляций.

Смотрите также: Причины поломки и регулировка ручника Шевроле Авео
