Замена датчика давления масла на ВАЗ 2114

Месторасположение и устройство датчика уровня масла

Лампочка низкого уровня масла в двигателе на панели приборов (отмечена красной стрелкой)Лампочка низкого давления масла в двигателе на панели приборов (отмечена красной стрелкой), не стоит путать с низким уровнем маслаИтак, становится понятным, что загорание лампочки уровня масла неразрывно связано непосредственно с датчиком. Перед тем, как определиться с неисправностью, необходимо разобраться с местоположением датчика под капотом.

Датчик уровня масла расположен возле масляного фильтра на блоке, в нижней части.

Датчик имеет трубку, которая доходит почти до дня картера. Контактная группа отправляет сигнал на соответствующие индикаторы. У ВАЗ-2114 до 2004 года выпуска, электрические соединения шли напрямую к приборной панели, как у «девятки». Но, после модернизации автомобиля, с 2004 года, контактные соединения электроцепи проложили через электронный блок управления, который должен контролировать работу датчиков и двигателя в целом.

Датчик контроля за уровнем масла

Электрический -2114 позволяет во время эксплуатации автомобиля контролировать количество смазывающей жидкости в режиме реального времени. Сигнал от него поступает на соответствующий индикатор приборной панели, оповещая водителя про нехватку уровня масляной субстанции в поддоне мотора. Недостаточный уровень масла в картере автомобиля приводит к выходу двигателя из строя и, как следствие, к дорогостоящему и долговременному ремонту.

Поэтому необходимо следить за тем, чтобы в двигателе постоянно находилось достаточное количество соответствующего моторного масла. объем ориентировочно составляет 4 литра. При его замене, объем вновь заливаемого моторного масла не меньше объема слитой жидкости. Достижение необходимого уровня определяется с помощью измерительного щупа.

Принцип работы ДУМ

Уровня масла заключается в использовании свойств геркона (геркон — герметичный магнитоуправляемый контакт) с замыкающе-размыкающимися контактами. Когда датчик погружен в моторное масло, его контакты разомкнуты и индикатор . В случае, когда уровень его недостаточен (масла между контактами геркона нет), контакты замыкаются, включая тем самым электрическую цепь контрольной лампочки на приборной панели автомобиля.

Полезный совет. Доверяя показаниям электрического , рекомендуется все же ежедневно проверять уровень моторного масла с помощью измерительного щупа.

В случае, если загорелся индикатор его недостаточности, необходимо удостовериться в достоверности показаний ДУМ. Для этого используется измерительный щуп.

Как пользоваться измерительным щупом

Проверка уровня масла с помощью щупа осуществляется следующим образом (автомобиль при этом должен стоять горизонтально):

• вынимаем щуп из тубуса, расположенного под капотом, в передней части моторного отсека, вытираем его и находим нанесенные риски max и min;
• устанавливаем щуп обратно в тубус;
• через 2-3 минуты опять достаем щуп и смотрим, в каком месте на нем находится верхний край масляной метки. Если метка находится между рисками min/max, то количество смазывающего вещества в моторе соответствует норме, а работоспособность датчика вызывает сомнения и он подлежит проверке.

Почему загорается индикатор ДУМ

Если в процессе поездки на приборной панели вдруг загорелся индикатор масляного уровня, то следует немедленно остановиться и выяснить причину этого явления. Конечно, впадать в панику из-за этого не следует, так как причины могут быть разными:

1. Недостаточно жидкости в картере автомобиля — необходимо долить масло в маслозаливную горловину до необходимого уровня. Доливаемое масло должно быть того же типа, что и залитое ранее. В противном случае двигатель выйдет из строя.
2. Неисправен датчик уровня.

Внимание: ДУМ ремонту не подлежит. В случае поломки необходимо его заменить новым.

Классифицируют причины поломки ДУМ следующим образом:

• Окисление контактов;
• Короткое замыкание или обрыв цепей электропитания датчика и/или индикатора уровня жидкости;
• Сгорел геркон.

Методы устранения

Теперь можно перейти непосредственно к методам устранения. Для начала необходимо разобраться, какой инструментарий может понадобиться для совершения процесса: ключ на 10, мультиметр, набор отверток. Теперь, когда все собрано, можно перейти непосредственно к решению проблем.

Низкий уровень масла на щупе

При помощи щупа проводится измерение уровня масла в двигателе.

Выработка и износ масла может повлиять на его уровень, поэтому стоит проверять данный показатель регулярно.

Также, причиной потери масла в двигателе может стать неисправность прокладок или пробой в картере двигателя. Для того, чтобы устранить потерю масла стоил устранить неисправности, которые стали причиной появления эффекта, а затем долить масло до необходимого уровня.

Для измерения показателя уровня масла, существует специальный инструмент, который называется – масляный щуп. Расположен он на передней части двигателя. Уровень масла в моторе должен быть посредине между показателями минимум и максимум. При падении показателя ниже отметки MIN, на приборной панели загорается индикатор уровня масла.

Неисправность датчика

Неисправность датчика, также может послужить причиной появления на приборной панели индикатора уровня масла. Для устранения неисправности стоит необходимо проверить датчик, и если он неисправен – заменить деталь.

Старый и новый датчик уровня маслаПроцесс замены достаточно простой и не сложный. Рассмотрим вопрос более детально. Для совершения операция понадобится ключ на 10. Итак, преступим непосредственно к последовательности действий направленных на замену датчика:

1. Автомобиль необходимо установить так, чтобы был доступ снизу. Для этого подойдет – смотровая яма, подъемник или эстакада.
2. Отключаем «клемму-минус» на АКБ.
   Снимаем минусовую клемму с АКБ.
3. Если есть, необходимо демонтировать нижнюю защиту двигателя.
   Снимаем защиту картера двигателя.
4. Демонтируем поддон. Предварительно необходимо слить масло с мотора через сливную пробку.
   Проводим демонтаж поддона.
5. Отключаем колодку проводов от датчика. Чистим датчик уровня масла в двигателе от грязи Отключаем колодку с проводов
6. При помощи ключа или головки на 10, откручиваем датчик уровня масла.
7. Устанавливаем новый датчик и проводим необходимую сборку.

Проблема в цепи контактов

Диагностика фишки датчика уровня топливаНеоднократно, причиной может послужить обрыв проводов или контактной группы, которая идет от датчика к электронному блоку управления. Опираясь на электрическую схему автомобиля, находим соответствующий провод, который питает измеритель. Далее, находим точно такой же в ЭБУ и прозваниваем его.

Если контакта нет, то на данном участке произошел обрыв и его следует устранить. Такую же процедуру проводим с остальными проводами.

Замыкание внутри панели приборов

Неоднократно, причиной загорания лампы на приборной панели, может послужить замыкание внутри платы приборной панели. Это может быть вызвано коррозионными повреждениями или коротким замыканием внутри панели приборов. Таким образом, решением проблемы может стать ремонт платы или замена комбинации приборов.

Проверка контактов платы приборной панелиОпределить неисправность достаточно легко: стоит только разобрать приборку и посмотреть на контактные соединения. Также, для полной уверенности можно прозвонить контакты на плате и непосредственно самой лампе-индикаторе, при помощи тестера.

Неисправности в ЭБУ ВАЗ-2114

Последним возможным вариантом, где стоит искать неисправность, становится электронный блок управления. Здесь могут возникнуть ошибки, которые послужат не только загоранию лампочки уровня масла, но и сбою работы других индикаторов, таких как спидометр, указатель поворотов и прочие.

Методом устранения неисправности становится подключение ноутбука или планшета к «мозгам» автомобиля через OBD-кабель и стандартного теста. Если в ЭБУ будут обнаружены ошибки связанные с уровнем масла, их необходимо обнулить. Процедуру сброса всех ошибок стоит сделать для всех показателей, которые накопились в «мозгах». После этого, проблема должна исчезнуть, если нет – то неисправность необходимо искать в другом месте.

Причины, по которым может загореться лампочка индикатора

Лампочка индикатора может загораться как во время движения, так и на холостом ходу. Прежде чем делать предположение о причинах возможных неисправностей, следует понаблюдать за поведением лампочки. Если она загорается периодически и только во время движения, проблему стоит искать в проводке датчика. Если же лампа загорается при работе двигателя на холостых оборотах и не гаснет, причиной этого может быть:

• вышедший из строя датчик давления;
• низкий уровень масла;
• слишком жидкое (не соответствующее классу или отработавшее свой ресурс) масло;
• неисправность масляного насоса;
• износ масляного фильтра;
• загрязнение сетки маслоприемника;
• износ вкладышей коленвала.

Рассмотрим каждую из указанных ситуаций подробнее.

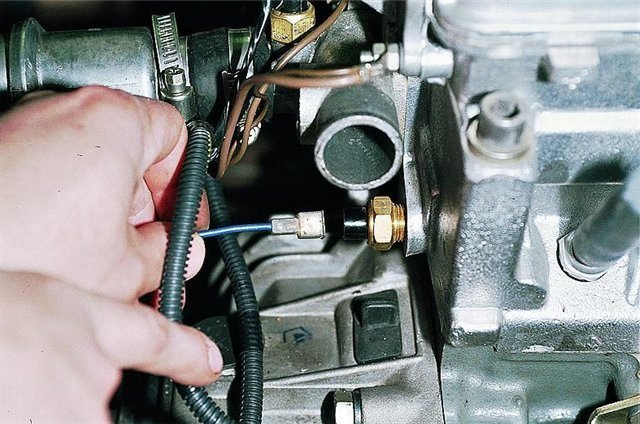

Проводка датчика

Мигание лампочки индикатора во время движения может быть следствием повреждения изоляции провода датчика. Провод под действием вибрации замыкается на «массу» автомобиля, что и заставляет датчик срабатывать. Устраняется подобная проблема путём тщательного осмотра проводки и замены повреждённого участка.

Одной из причин загорания лампочки может являться повреждение проводки датчика давления

Датчик

В автомобилях ВАЗ 2114/15 достаточно часто выходит из строя датчик давления масла. Чаще всего именно он является причиной постоянного горения лампы индикатора. Проверить его исправность самостоятельно невозможно. Обычно покупают и устанавливают новый датчик.

Неисправный датчик давления ВАЗ 2114/15 часто становится причиной загорания лампы давления масла

Уровень и качество смазки

Если лампочка индикатора непрерывно горит, следует проверить уровень масла в поддоне картера. Это делается специальным щупом на холодном двигателе. Если уровень оказался ниже минимально допустимого, следует долить вещества и понаблюдать за поведением лампочки. Если она погасла, проблема была именно в недостатке смазки.

Другой причиной горения лампочки индикатора может быть слишком жидкая консистенция масла. Дело в том, что вязкость масла снижается с каждым пройденным километром. Если автомобиль прошёл более 10 тыс. км без замены масла, масляный насос, рассчитанный на определённую вязкость смазки, не сможет создавать необходимое давление. В таких случаях лампочка загорается лишь при прогреве двигателя до рабочей температуры. Это связано со снижением вязкости масла под действием тепла.

Выводы

Определить причину загорания лампочки уровня масла двигателя на приборной панели ВАЗ-2114 достаточно просто, даже для начинающего автомобилиста. Диагностические операции проводятся просто и понятно. Единственной проблемой может стать сброс ошибок ЭБУ, которую рекомендуется доверить профессионалам.

Одним из параметров работы двигателя считается давления масла. Чтобы обеспечить бесперебойный и качественный функционал силового агрегата, каждый водитель должен постоянно контролировать поддержание необходимого уровня масла в двигателе. В том случае, если на приборной панели ВАЗ 2114/2115 загорелась лампочка давления масла, необходимо сразу же предпринять некоторые действия. Индикатор будет гореть в тех случаях, когда имеются те или иные проблемы с давлением масла в системе двигательного агрегата.

Почему долго горит и затем потухает?

Все просто ребята – дело в масляном фильтре, именно из-за него происходит такая проблема. Давайте вспомним как работает масляный фильтр — насос нагнетает давление масла в систему в том числе и фильтрующий элемент, далее масло просачиваясь через фильтрующую бумагу оставляет грязь и прочие частички отработки (стружку, пыль, грязь, пригар и т.д.).

Нужно понять, что масло не должно выходить из фильтра, после остановки двигателя. То есть насос нагнал в него давление, и оно так и должно в нем держаться, то есть смазка не должна возвращаться в поддон.

Именно когда смазка стекает в поддон двигателя, насосу после пуска нужно какое-то время чтобы опять полностью прокачать систему. А у вас в это время горит лампа давления. НА это как раз и тратится от 3 до 10 секунд, все зависит от производителя, конструкции, от объема и т.д.

НО почему давление масла в одном фильтрующем элементе держится, а в другом нет? В чем причина? Все просто …

Почему загорается лампочка давления масла в ВАЗ 2114/2115

Существует несколько вероятных причин, почему вдруг загорается этот индикатор машины. И только исходя из точного определения причины можно предпринять необходимые действия по устранению неисправности. Индикатор может загораться в двух случаях:

• на холостых оборотах двигателя;
• при движении автомобиля. К каждому из этих случаев можно отнести свои причины неисправностей.

Индикатор в виде маслёнки загорается в ситуациях, когда имеют место какие-либо неполадки с давлением масла.

Лампочка загорелась на холостых оборотах

Лампочка давления масла может загореться (или мигать) при холостых оборотах, при этом, если нажать на педаль газа, значок сразу же погаснет. В таком случае самыми вероятными причинами неисправностей можно считать следующие:

• износились вкладыши коленвала: давление масла будет падать из-за того, что увеличился зазор между истончившимся вкладышем и шатуном авто;
• сетка маслоприемника сильно засорилась: одна из самых распространённых причин, почему внезапно загорается лампочка. На поверхности поддона двигателя постепенно откладываются разного рода осадки. В тот момент, когда отложений становится слишком много, в насос уже не может поступать достаточное для работы двигателя количество масла;
• износ или какие-либо неполадки в масляном насосе: ещё одна вероятная причина, по которой может загораться индикатор на ВАЗ 2114/2115. Из-за поломки самого насоса или какой-либо его части масло не поступает в двигатель в необходимом количестве;
• датчик неисправен: вполне возможно, что уровень масла и сам двигатель вполне отвечают своим основным характеристикам, а проблема кроется в датчике;
• замкнула проводка: неполадки в электронной системе автомобиля также могут вызвать некорректную работу системы подачи масла в двигатель.

Причины плохого давления в двигателе

Тут может быть несколько причин. Наиболее распространенные такие:

1. Уровень масла в моторе ниже, чем должен быть, а потому оно не полностью поступает в систему.

   Вот так уходило масло в машине редакции. Через уплотнительное кольцо щупа масла.

2. Треснул маслоприемник. Через такую трещину в систему поступает воздух, и вязкое масло не может доходить до узлов и датчиков.
3. Плохо работает масляный насос из-за изношенности деталей.
4. Есть потери масла в системе смазки.
5. Нерабочий фильтр очистки масла.
6. Масло разжижено. Требуется замена, подробнее о выборе масла на 16-ти клапанный двигатель ВАЗ-2112 мы уже писали.

Также лампочка может загореться в том случае, когда поломался датчик давления масла или с него просто соскочил провод. В таком случае надо перестраховаться, и всё перепроверить.

Низкий уровень масла в двигателе

Проверяем уровень масла

Масло не может засасываться масляным насосом. На выходе в таком случае будет воздух. В моторе ВАЗ-2112 маслоприемник расположен в самой низкой части картера, чтобы всегда быть погруженным в масло.

В процессе работы двигателя масло может выгорать, или происходит его утечка, в таком случае его уровень снижается, и маслоприемник не может полноценно закачивать масло в систему.

Если не производить регулярно доливку масла и не контролировать его уровень, то это может негативно сказаться на работе мотора. Также масло потеряет свои свойства. Оно не сможет омывать трущиеся детали, а также будет выпадать на них в виде осадка. Особенно густая смесь будет забивать сетку маслоприемника, не давая ему возможности всасывать полноценно масло.

Выход в данной ситуации – постоянно следить за уровнем масла и доливать его. Также надо в соответствии с регламентом производить полную замену масла. Не рекомендуется на одном масле ездить более 15 000 километров. Замена масла на ВАЗ-2112 должна производиться через каждые 10 000 – 15 000 км пробега.

Треснул маслоприемник (забит)

Чистка забитого маслоприёмника

Между насосом и маслом располагается маслоприемник. Когда он треснет, то в трубке происходит разряжение, и масло не может поступать в систему. Причиной такой поломки может стать вибрация двигателя, в результате чего и образуется трещина. Она может в процессе эксплуатации увеличиваться, забирая всё меньше и меньше масла. Также причиной этого может стать заводской брак. Тут потребуется произвести полную замену детали.

Рекомендуем: Почему не заводится двигатель на Рено Дастер: возможные причины и диагностика

Поломка масляного насоса

Течь масла с масляного насоса

В таком варианте насос будет закачивать в систему масла меньше, чем ему может потребоваться. В результате давление в системе не будет достаточным. Особенно заметно это будет при пуске мотора.

Также может быть причина в приводе самого насоса. Но такое на ВАЗ-2112 случается достаточно редко.

Потери в системе смазки

Чтобы масло равномерно распределить между всеми узлами, которые потребуют смазки, одного насоса будет недостаточно. Тут потребуется слаженная работа и других частей. Среди таких отметить можно:

1. Масляные форсунки.
2. Вкладыши коленвала.
3. Зазоры в месте крепления масляного фильтра.
4. Разбитая втулка на балансировочном валу.

Через такие щели масло будет убегать из системы, и не будет смазывать узлы. В результате этого давление в двигателе будет снижено.

Разжижение масла

Так как жидкое масло проходит через все щели, которые есть в системе, то насос не может создать в ней достаточного давления. Такая непригодность масла может наступить по причине того, что оно теряет свои эксплуатационные свойства. У него перестают работать присадки, и оно дополнительно может разжижаться бензином.

Поломка масляного фильтра

В разрезе в прямом смысле слова. Посмотрите сколько грязи он отфильтровал. Вот и ответ на вопрос о его роли!

В фильтре есть клапана и элемент, который очищает масло. Когда последний забивается при эксплуатации грязью, то он не может уже пропускать через себя масло. Тогда помогает ему перепускной клапан. Он в нормальном состоянии находится в закрытом положении. Когда фильтр забивается, масло начинает проходить через клапан. Но если клапан зависает в закрытом положении, то маслу неоткуда браться в системе. В таком случае начинается масляное голодание мотора. Выход из данной ситуации – своевременная замена масла и фильтра.

Индикатор в виде маслёнки загорелся при езде

В тех случаях, когда во время движения автомобиля вдруг загорается лампочка давления масла, целесообразно сразу же остановиться. Вероятно, произошёл сбой или поломки следующего характера:

• уровень масла в двигательном агрегате находится ниже отметки Min;
• мог забиться масляный фильтр — это ведёт к тому, что давление неизменно понижается;
• пора менять масло — в тех случаях, когда автовладелец долго не осуществляет замену вещества в двигателе, оно теряет свои рабочие свойства.

Что предпринять, когда горит лампочка давления масла в автомобиле ВАЗ 2114/2115

В зависимости от причины неисправности, будут отличаться и действия водителя при загорании этого индикатора. В том случае, если лампочка давления масла в ВАЗ 2114/2115 загорается при полностью прогретом двигателе в остановившейся машине (холостые обороты), потребуются следующие действия:

1. Если причиной неисправности стал износ вкладыша коленвала, потребуется серьёзный ремонт авто. В зависимости от общего состояния машины может понадобиться либо полная замена коленвала, либо масштабный ремонт вала и замена вкладышей на новые. Целесообразно обратиться в автомастерскую.
2. В том случае, если давление масла упало из-за мусора и отложений в сетке приёмника, каждый водитель может самостоятельно устранить причину такой неисправности. Необходимо очистить сетку, а также удалить с поддона скопившийся мусор и налипшую грязь. Рекомендуется также при следующей замене масла промыть двигатель специальными промывочными маслами.
3. Неисправность масляного насоса можно удалить только одним способом — заменой самого насоса. Если автовладелец не разбирается в конструктивных особенностях ВАЗ 2114/2115, то также лучше обратиться за помощью к специалистам.
4. В случае неисправности датчика давления масла также рекомендуется провести его замену. Необходимо отметить, что в последнее время всё чаще владельцы отечественных автомобилей диагностируют неполадки датчиков давления. Это объясняется тем, что в автомагазинах и авторынках зачастую продают запчасти сомнительного качества.
5. Поиск короткого замыкания в проводке лучше доверить автоэлектрику.

Как работает индикатор давления масла в ВАЗ 2114/15

Контрольная лампа индикатора давления масла в автомобилях ВАЗ 2114/15 расположена в нижнем левом углу приборной панели и имеет форму маслёнки. В обычном режиме она загорается на несколько секунд при запуске двигателя и гаснет. Лампа является индикатором датчика давления масла, с которым она связана через электронный блок управления двигателем. Датчик установлен в верхней части головки блока цилиндров (с тыльной стороны мотора). Основным его элементом является мембрана. При изменении давления она изгибается, замыкая и размыкая контакты. При включении зажигания давление низкое, так как двигатель ещё не работает. Лампочка загорается. После запуска силового агрегата начинает работать масляный насос, нагнетающий смазку в систему. Давление при этом растёт, мембрана выгибается и размыкает контакты. Лампочка гаснет.

Горящая лампочка давления масла может свидетельствовать о неисправностях в системе смазки двигателя

Видео: загорелась лампа давления масла на холостых, что делать

Однако что необходимо предпринять, если лампочка давления масла загорелась непосредственно во время езды? Первым делом — остановиться на обочине или в любом удобном месте, где автомобиль не станет помехой для других участников движения:

1. После остановки целесообразно проверить уровень масла в двигательном агрегате. Вполне возможно, что его уровень ниже отметки Min, поэтому и загорелся индикатор в салоне. Необходимо долить рабочую жидкость и продолжить движение. Если лампочка загорелась по причине недостатка масла, то проблема считается решённой.
2. Лампочка может загореться и сразу же после замены масла на новое. Это вполне нормальная ситуация. Необходимо подождать 20 секунд — индикатор должен погаснуть.
3. В том случае, если индикатор не погас, причина неисправности кроется в некачественном масляном фильтре. Придётся провести его замену.

Что делать, если загорелась лампа давления масла в автомобиле

Для каждой модели отечественного автомобиля причины будут одними и теми же, однако действия могут различаться. В качестве основных причин, по которым может сработать датчик и подать сигнал на панель приборов, можно указать следующие:

уровень масла в двигательном агрегате находится ниже отметки Min;

появился большой зазор между вкладышем коленвала и шатуном;

серьёзно забита сетка маслоприемника двигателя;

неисправности в масляном насосе;

неполадки в работе датчика давления масла или в его проводке.

Действия, которые должен совершить водитель при появлении на панели значка маслёнки

После того как водитель увидел красный сигнал индикатора давления масла, дальнейшее движение на автомобиле рекомендуется прекратить. Лучше всего припарковаться в свободном месте на обочине или парковке, чтобы не стать препятствием для других участников движения.

Первым делом необходимо проверить уровень масла в двигателе — эта операция под силу любому водителю.

Если уровень масла находится на критической отметке, требуется долить жидкость, однако так, чтобы её уровень не превышал значение Max.

В том случае, если лампочка давления масла всё ещё продолжает гореть, требуется заменить масло и фильтр. В большинстве случаев именно из-за отработавшего свой ресурс масла и неисправного фильтра могут возникнуть проблемы с двигателем.

Во всех других случаях потребуется помощь специалиста. Чтобы доставить автомобиль в СТО, не рекомендуется его заводить, так как трущиеся детали силового агрегата может заклинить. Целесообразнее воспользоваться услугами эвакуатора.

Владельцам отечественных автомобилей рекомендуется проверять уровень масла в двигателе каждое утро перед поездкой

Если горит лампа давления масла на ВАЗ-2114

Потребуется первым делом диагностировать причину появления этого сигнала. Как правило, всё объясняется низким уровнем масла или же забывчивостью водителя вовремя заменить масло и фильтр.

Значок маслёнки находится в левом нижнем углу

Если горит лампа давления масла на ВАЗ-2110

Десятки обладают более «капризным характером», нежели автомобили ВАЗ 14-й модели. Поэтому, вполне возможно, что при появлении лампы давления масла простой проверкой уровня масла не обойтись. Следует поискать все возможные причины поломок — загрязнение сетки маслоприемника, выход из строя датчика давления или монтаж неисправного фильтра при замене масла.

Если все данные элементы находятся в работоспособном состоянии, велика вероятность того, что износился вкладыш в коленвале — тогда потребуется капитальный сложный ремонт двигательного агрегата.

Лампа давления масла расположена в правой части

Если горит лампа давления масла на классике ВАЗ-2106, ВАЗ-2107

Конструктивно датчик давления масла на классике ВАЗ отличается от более современных моделей. Он показывает только наличие давления масла в системе или же его отсутствие. Иными словами, водитель будет уведомлён только о самых критичных ситуациях в двигателе, когда имеет место какая-либо поломка.

Стоит сразу же заглушить мотор и попытаться разобраться в ситуации: каков уровень масла, есть ли подтеки жидкости под капотом? Обычно появление красной маслёнки на ВАЗ-2106, ВАЗ-2107 говорит о некорректной работе или выхода из строя самого датчика давления масла, который размещён на двигателе, насосе или отсутствии масла в картере двигателя.

Показатели системы давления масла выведены в отдельную панель

Видео: лампочка давления масла загорелась при езде, что нужно делать

Все остальные случаи (выход из строя датчика давления масла, короткое замыкание, износ деталей) требуют наличия специалиста. Необходимо доставить автомобиль в СТО.

В случае более серьёзной поломки без специального инструмента и оборудования не обойтись. Если вы проверили уровень масла, уверены, что установлен качественный фильтр, а насос находится в полностью работоспособном состоянии, выявить самостоятельно иные причины неисправностей практически невозможно. Поэтому потребуется транспортировать автомобиль на эвакуаторе или буксире до СТО с целью выявления поломок частей коленвала и проведения профессиональных ремонтных работ.

Постоянно следить за состоянием своего транспортного средства — это задача каждого водителя. Особенно актуальна эта задача для владельцев отечественных автомобилей. Причём поддержание уровня масла на необходимом уровне — это основной способ ухода за двигательным агрегатом и поддержания работоспособности всей машины.

• Автор: Вениамин
• Распечатать

Иногда во время поездки водители замечают, что на приборной панели автомобиля загорелась лампочка давления масла ваз 2114. Причиной этого является работа особого датчика, собственно и следящего за давлением масла в системе (о существовании которого, к слову, знают далеко не все автомобилисты).

Для того, чтобы понять, что делать в такой ситуации, следует для начала разобраться — как работает маслосистема в автомобиле и как устроен контролирующей ее датчик. Обо всем этом мы и поговорим в сегодняшней статье. Лампочка давления масла ваз 2114.

Почему горит лампочка давления масла ВАЗ 2114

Ни один двигатель внутреннего сгорания не сможет работать без системы смазки. Моторное масло, нагнетаемое масляным насосом, подается через специальные каналы ко всем подвижным элементам силового агрегата, снижая силу трения, и очищая их от нежелательных отложений. Снижение давления масла в системе неизбежно приведет к тому, что оно перестанет поступать в нужное место в необходимом количестве. А это, в свою очередь, послужит причиной увеличения трения и быстрого износа деталей.

Контролировать давление масла в двигателях автомобилей призван специальный датчик давления (ДДМ). С его помощью водитель всегда может определить, насколько хорошо работает система смазки.

В этой статье мы расскажем о том, что представляет собой датчик давления масла ВАЗ-2114, и каков принцип его работы. Кроме этого, рассмотрим, как проверить ДДМ на работоспособность и заменить в случае выхода из строя.

Датчик давления масла ВАЗ-2114 имеет достаточно простую конструкцию. Он состоит из:

• металлического корпуса;
• измерительной мембраны;
• механизма замыкания контактов;
• разъема для подключения передающего провода.

Принцип действия ДДМ примерно таков. Масло, находящееся в системе под давлением, через отверстие в корпусе давит на измерительную мембрану датчика. Контакты при этом находятся в разомкнутом состоянии. Когда давление в системе падает, мембрана выравнивается, а контакты замыкаются. Таким образом датчик давления масла ВАЗ-2114 подает сигнал на электронный блок управления автомобиля (ЭБУ). Контроллер, в свою очередь, информирует водителя о возможной неисправности путем включения сигнальной лампы, расположенной на панели приборов.

Итак, включившаяся «красная масленка» на приборной доске сигнализирует водителю о том, что в системе смазки произошел какой-то сбой, требующий немедленного вмешательства. Какие же действия должен предпринять владелец авто в данном случае? Во-первых, не паниковать и прекратить движение. А во-вторых, попытаться разобраться в том, что же стало причиной включения сигнализатора.

Для начала следует определить, каков уровень масла в системе. Для этого достаточно поднять капот, и вооружившись салфеткой или чистой тряпкой, вынуть измерительный щуп. Ориентируясь на имеющуюся на нем шкалу, можно установить есть ли масло в системе, и какое его количество. Если уровень ниже минимума, значит, где-то произошла утечка масла. Причиной этому может быть порванный сальник или нарушение целостности какой-то из прокладок. Кроме этого, давление масла может упасть и вследствие сильного износа поршневых колец. В этом случае выполняется капитальный ремонт автомобилей ВАЗ, предусматривающий замену деталей поршневой группы.

Как бы там ни было, двигатель пока лучше не запускать. А машину желательно отбуксировать до ближайшей станции технического обслуживания, осуществляющей ремонт автомобилей ВАЗ.

Если с уровнем все в порядке, особо радоваться также не нужно, так как возможны более серьезные поломки.

Датчик давления масла ВАЗ-2114 может сработать при возникновении следующих неисправностей:

• непроходимость масляного фильтра вследствие его загрязнения;
• вышедший из строя масляный насос;
• забитая (загрязненная) сетка маслоприемника;
• возникли проблемы с проводкой датчика;
• сломался или отказал сам датчик.

В первом случае достаточно будет просто заменить фильтр. Что касается поломки масляного насоса, то кроме его ремонта нужно будет определить и устранить причины, по которым он вышел из строя. Загрязнение сетки маслоприемника свидетельствует о том, что в составе масла слишком много вредных примесей. В этом случае масло нужно заменить новым, предварительно промыв систему специальной жидкостью.

Проверить проводку можно с помощью автомобильного тестера, начиная с разъема ДДМ, и заканчивая соединением с ЭБУ.

Определить, исправен ли сам датчик, также несложно. Проверить его можно самостоятельно, не прибегая к помощи специалистов.

Для начала определимся, где находиться датчик давления масла ВАЗ-2114. Его расположение может быть разное, в зависимости от типа двигателя. Если это восьмиклапанник, то искать ДДМ нужно с тыльной стороны двигателя справа (если находиться в салоне) на блоке цилиндров под клапанной крышкой. В шестнадцатиклапанных моторах расположение датчика давления масла другое. Он находится в торце корпуса подшипников распределительных валов.

Проверка датчика подразумевает лишь его визуальный осмотр. Определить, исправен ли он, в домашних или «полевых» условиях практически невозможно.

Итак, если на его корпусе ДДМ есть следы масла, значит, нарушена герметичность либо самого прибора, либо же резьбового соединения с корпусом двигателя. Часто случается, что ДДМ вследствие тех или иных причин начинает пропускать масло через свой корпус. Если запустить двигатель, можно наблюдать его утечку через место, где закреплена клемма под электрический разъем. В этом случае необходима замена датчика.

Бывает, что масло начинает сочиться из-под ДДМ. Это свидетельствует о том, что нарушена герметичность соединения. Датчик давления имеет уплотнительное кольцо из алюминия, которое иногда приходит в негодность. Устранить эту проблему можно путем замены кольца.

В случае, когда все указывает на неисправность ДДМ, его лучше заменить. Тем более что стоит он копейки. Процесс замены очень прост, и не займет более 10 минут. Алгоритм ремонта следующий.

Установите автомобиль на ровной поверхности, поднимите капот и отсоедините минусовую клемму от аккумулятора. После этого отключите разъем от датчика. Воспользовавшись рожковым ключом на 21, открутите датчик. В это время возможно подтекание небольшого количества масла из места крепления ДДМ. Если это произошло, вытрите масло чистой тряпкой.

Осмотрев новый датчик и его уплотнительное кольцо, установите его на место и плотно заверните при помощи ключа. Подсоедините провод питания ДДМ и клемму аккумулятора.

Давление в системе проверяется жидкостным манометром, оснащенным на конце измерительного шланга штуцером с резьбой. Он вкручивается в то же отверстие, что и датчик. Далее запускается двигатель, производятся замеры. Для автомобилей ВАЗ-2114 рабочее давление должно составлять 0,65 атмосферы. Отклонения от этой нормы свидетельствуют о неисправности в системе смазки.

Ну а если такого манометра в вашем арсенале нет, наличие давления проверяется «на глаз». Для этого датчик давления масла выкручивается из технологического отверстия, после чего стартером прокручивается коленчатый вал (без запуска двигателя). При нормальном давлении масло из отверстия будет бить фонтаном. Этот способ, конечно, не дает гарантии для нормальной работы системы, однако способен доказать, что масляный насос работает.

Принцип работы системы смазки

Смазка подвижных агрегатов двигателя происходит по следующему принципу: масло постепенно стекает в углубление, расположенное в поддоне, после чего всасывается масляным насосом, пропускается через маслофильтр и снова подается в нагруженные узлы. К последним относятся:

• подшипники скольжения коленвала;
• стенки цилиндров;
• ГБЦ;
• все шестеренчатые механизмы.

Датчик, контролирующий давление масла, устанавливается в верхней части ГБЦ, в том месте, где заканчиваются смазочные канальца. Благодаря этому, датчик контролирует масло на всех этапах его движения, начиная с маслонасоса и заканчивая распределительным валом.

В конструкцию самого ДДМ (датчика давления масла) входит всего три основные детали — это его корпус, электронные контакты для передачи сигнала и чувствительная мембрана. В зависимости от давления масла, она либо замыкает электрическую цепь либо размыкает. Если давление менее допустимого порога (0,65 Бар), то датчик срабатывает и на панели горит лампочка масла на ваз 2114.

Датчик давления масла ваз 2114.

Как только лампочка загорелась, следует как можно быстрее прекратить движение и провести поиск возможных неисправностей. Эксплуатация автомашины с неработающей системой подачи масла может привести к быстрому износу подвижных агрегатов и даже поломке двигателя.

Почему срабатывает сигнал

Причинами того, почему горит давление масла ваз 2114, могут быть:

1. Поломка датчика давления масла.
2. Разрыв в проводах, подключающих датчика давления к электронному блоку.
3. Низкий уровень масла в системе.
4. Поломка маслонасоса.
5. Засорение масляного фильтра.

Из всех указанных причин последние две представляют наибольшую опасность для подвижных агрегатов автомашины. При поломке же самого ДДМ причину можно устранить буквально за считанные минуты. Кроме указанных выше неисправностей, при которых сигнал в виде масленки на приборной панели горит постоянно, бывают ситуации, когда он горит периодически, то загораясь, то потухая.

Причинами подобного поведения индикатора могут быть:

• засоры фильтрующей сетки на маслозаборнике насоса, что приводит к неправильной работе последнего;
• засоры маслофильтра;
• низкая вязкость масла ввиду его износа (долго не проводилась замена);
• низкая вязкость масла из-за попадания бензина в картер;
• замыкание проводов, связывающих ДДМ с индикатором на приборной панели;
• износ подшипников коленчатого вала.

Последствия несвоевременной замены маслаУстранение указанных причин поможет полностью избавиться от моргающего на панели датчика давления.

Причины того, что горит маслёнка, могут быть следующие:

• умирает масляный насос или забита его сеточка;
• низкий уровень масла в картере двигателя;
• масляный фильтр не работает должным образом;
• вы используете моторное масло или масляный фильтр сомнительного качества;
• неисправен датчик давления масла или питающие его провода.

Неисправность датчика давления масла — одна из самых популярных причин загорания маслёнки на приборной панели. Датчик давления масла является пьезоэлектрическим и чувствительным элементом в нём является мембрана.

Рассмотрим подробнее принцип работы датчика давления масла.

При включении зажигания цепь датчика замкнута и на приборной панели горит маслёнка, показывая что давление масла отсутствует. При запуске двигателя масляный насос начинает разбрызгивать масло, ударяясь о мембрану датчика давления масла, оно деформирует чувствительную мембрану, срабатывает толкатель и размыкается цепь, маслёнка гаснет.

В результате длительной эксплуатации мембрана рвётся, так как она постоянно находится под давлением масляных брызг, загорается индикатор недостаточного давления масла и автолюбитель думает что у него что-то серьёзное с двигателем. Однако нужно всего лишь заменить один недорогой датчик.

У меня тоже был такой опыт. Ехал я как-то на работу и вдруг услышал тревожный писк приборки, на которой отчетливо горела красная маслёнка. На свой страх и риск доехал до работы, благо ехать оставалось несколько десятков метров. Остановившись, я заглушил двигатель, потом снова завёл и прогазовался, поднимая обороты.

На больших оборотах индикатор прекращал гореть. Вышел из машины, подсчитывая в уме сумму предстоящих расходов по капитальному ремонту двигателя. Но когда я открыл капот и пошевелил датчик давления масла, то из него во всю брызгало это самое масло. Пронесло, — подумал я. Вечером я уже ехал не обращая внимания на горящую маслёнку, ведь я знал что с движком всё в порядке.

Виной всему оказался пресловутый датчик. Мембрана, расположенная в нём, порвалась и пропускала масло, которое сочилось наружу. Электрический контакт прерывался и на приборной панели светилась зловещая маслёнка.

Ну а теперь я расскажу как можно быстро заменить датчик давления масла своими руками. Менять будем на двигателе 21114.

Для ремонта нам нужен будет лишь ключ на 21 и собственно новый исправный датчик.

Датчик давления масла на данном двигателе расположен с правой стороны около кожуха ГРМ чуть ниже клапанной крышки.

Как проверить и заменить датчик давления

Если вы заметили, что горит датчик давления масла ваз 2114, то в первую очередь следует проверить исправность самого ДДМ. Для того, чтобы это сделать, понадобится специальный прибор на основе манометра, позволяющий измерять давление масла напрямую.

Чтобы произвести само измерение, потребуется демонтировать датчик давления масла из его гнезда, и вместо него установить прибор. После этого нужно завести автомашину и посмотреть на показания манометра. Если все в норме, то стрелка покажет давление в интервале от 0,65 до 0,7 кгс/кв.см.

Если же результаты измерения будут ниже, то проблему следует искать либо в маслофильтре (его следует проверить в первую очередь) либо в самом масляном насосе. В редких случаях к горению сигнализатора может приводить также абсолютный износ подшипников коленвала, требующий их полной замены.

Если под рукой нет специального манометра для масла, а исправность датчика проверить нужно, то можно прибегнуть к «полевому» способу проверки. Для этого следует выкрутить ДДМ и запустить стартер автомашины (двигатель заводить не нужно). Если из открытого отверстия станет вылетать масло, значит давление в системе полностью в норме и можно продолжать движение.

Обнаружив, что причина того, что на ваз 2114 горит лампа давления масла, кроется в самом датчике давления, следует провести замену последнего. Сделать это очень просто. Для этого потребуется лишь обычный рожковый ключ на 21, а сама операция выполняется следующим образом:

1. Открыть капот и убрать защитную крышку с мотора.
2. Найти датчик (он расположен на левой стороне мотора, рядом с ремнем ГРМ) и снять с него колпачок с разъемом).
3. Выкрутить ключом на 21 датчик из его гнезда.
4. Вкрутить вместо сломанного новый датчик.
5. Подключить его к электронной системе, надев на него колпачок с контактами.

Как можно видеть, вся процедура очень проста и займет всего несколько минут.

Еще одним важным моментом, о котором стоит сказать, является частый выход из строя датчиков давления, сопровождающийся течью масла через них. Приводит к этому неисправность системы сброса лишнего давления на маслонасосе, в результате чего общее давление в системе сильно возрастает, и масло просачивается сквозь гнездо датчика. Для устранения этой неприятности придется заменить масляный насос на новый.

Почему давление масла в двигателе падает?

Если вы обратили внимание на загоревшуюся лампу в процессе движения на прогретом моторе, нет смысла начинать процедуру с измерения масляного уровня. Щуп в любом случае покажет низкое его содержание, поскольку смазка еще остается на деталях. Дайте маслу 5-20 минут, чтобы опуститься в картер. Временной промежуток с момента выключения зажигания и до начала замера зависит от марки авто, температуры воздуха, степени нагрева движка и т.п. Также важно, чтобы автомобиль находился на ровной поверхности.

А пока наше масло стекает, исследуйте поверхность двигателя на предмет наличия свежих масляных потеков, проверьте, нет ли на масляном картере видимых повреждений. Посмотрите, как себя чувствует масляный фильтр, не разболтался ли он, не повреждена ли его прокладка. Потом вытащите щуп, протрите его насухо и опустите обратно, затем снова достаньте. Если масляный след находится около или ниже минимальной отметки MIN, долейте масло в двигатель. Проверьте еще раз щупом, поднялся ли его уровень и запустите мотор.

Проверка уровня масла в двигателе автомобиля Toyota

Лампа погасла? Вам повезло. Вся проблема заключалась в низком содержании смазки. Поэтому прибор и сигнализировал вам, что пропало давление масла в двигателе. Вы его смогли поднять, и все стало на свои места.

А теперь коротко о других распространенных причинах отсутствия масляного давления в движке:

Проблема	Исправляем проблему
Неисправность насоса масляного.	Приобретаем новый, перед установкой заливаем в него немного масла
Неисправность датчика (прибора измерительного).	Проверяем провода и качество соединений;- Снимаем датчик и подключаем вместо него внешний манометр. Если все в норме, значит из строя вышел сам датчик. Его нужно заменить.
Износ подшипников в моторе.	Ремонтируем двигатель.
Загрязнение масляного фильтра, засорение масляных каналов, сетки маслозаборника, неисправность маслозаборной трубки.	Ставим новый фильтр, чистим каналы- Доливаем моторное масло- Снимаем масляный картер, чистим сетку, меняем трубку.
Неполадки или забился редукционный клапан (жидкость протекает сквозь сальники и другие уплотнители).	Разбираем клапан, чистим, при необходимости заменяем.

Рекомендуем: Устройство ходовой части автомобиля

Полезное видео

Дополнительную информацию вы сможете почерпнуть из видео ниже:

Опубликовано 2 октября 2019

В устройстве современного двигателя нет такого места, где не используется масло для смазки трущихся деталей. Сегодня выбор масла – куда более важная задача, чем выбор заправки. Поэтому, недостаток масла – куда более чреватое последствие нежели отсутствие бензина.Контроль за уровнем масла в картере двигателя осуществляет датчик уровня масла. Его главная и единственная задача – оповещение водителя о низком уровне масла.

Принцип работы таких устройств заключается в измерении уровня сопротивление току. Погруженный в жидкость, датчик дает на выходе большее сопротивление, чем датчик сухой. Кстати следует упомянуть, что датчик давления масла и датчик уровня масла – совершенно разные вещи. Датчик уровня масла на ваз находится рядом с масляным фильтром.

Информация о работе датчика давления и уровня масла

В двигателе современного автомобиля, такого как Ваз 2114 нет такого места, где бы ни была нужна смазка. Она помогает избежать быстрого выхода из строя различных шестерен и деталей. Без масла невозможно нормальное функционирование и работа мотора. Не только полное отсутствие, но и недостаток смазочного материала способен привести к полному выходу из строя двигателя и его деталей. «Стук», как называют в мире бывалых автомобилистов выход двигателя из строя

, происходит в большинстве случаев именно по причине недостатка необходимого количества масла в системе смазки. Секрет работы датчика уровня масла заключается в том, чтобы своевременно измерить сопротивление току. Датчик бывает погружен в жидкость, в данном случае, в масло. Если уровень масла бывает недостаточен, то датчик остается сухим, а это означает, что сопротивления практически нет. Ведь погруженный в масло датчик, дает большее сопротивление.
Кроме этого, полезно знать, что датчик уровня масла и датчик давления – это совершенно разные приборы
. Так, датчик уровня масла располагается возле масляного фильтра и предназначен для того чтобы давать информацию. Многие опытные водители знают, что если датчик уровня масла горит, то вероятно:

• не функционирует датчик уровня масла;
• мало масла в системе смазки.

Датчик уровня масла может не работать также по двум причинам:

• возможно, контакты недостаточно хорошо передают ток;
• сгорел сам датчик.

Более глубокая проверка дает точный диагноз, позволяющий действовать согласно инструкции.

Как проверить датчик уровня масла?

1. Загоняем на смотровую яму.
2. Снимаем защиту.
3. Находим датчик.
4. Включаем зажигание.
5. Отсоединяем провод подключения к датчику.
6. Вольтметром проверяем напряжение между соединительной колодкой и «массой». Работающий датчик должен показывать на вольтметре напряжение в районе 12в.

Если напряжения нет, то возможны следующие неисправности:

• плохой контакт или обрыв провода в цепи датчика;
• неисправен блок индикации.

Способы проверки датчика давления масла

Замена датчика давления масла на ваз 2114 или датчика уровня масла проводится только после тщательной проверки. Для того чтобы все точно выяснить, следует провести следующую операцию:

• поднять автомобиль на смотровую яму;
• снять защиту двигателя;

• найти под ним датчик уровня масла;
• завести автомобиль;
• отсоединить провод, идущий на датчик;
• взять вольтметр и проверить напряжение между массой и соединительной колодкой (работающий датчик уровня масла должен показать напряжение, равное 12 В).

Примечание!

Если напряжения достаточного нет, значит возможны несколько причин неисправности:

• может быть неисправен сам блок индикации;
• имеется плохой контакт или возможен обрыв провода в цепи датчика.

Чтобы проанализировать работу датчика давления масла, нужно сначала узнать из чего он состоит. Это корпус, где вмещается измерительная мембрана и передающий механизм. Данная мембрана прогибается и занимает то или иное положение, в зависимости от уровня масла. Одновременно с этим мембрана замыкает и размыкает электрические контакты и самым верным способом проверить датчик является подключение манометра. При этом, если на режиме холостых оборотов показания манометра будут равны 0,65 кгс/см2 или выше, значит все в норме. Лучше всего для проверки датчика рекомендуется извлечь его и прокрутить стартер, без заведения двигателя. Таким образом, можно будет установить точно, работает ли датчик давления масла или нет. Если польется масло из места установки датчика, значит, нужно будет обязательно заменить деталь. Если проблемы не устраняются и все идет к тому, что деталь неисправна, только замена датчика уровня масла ваз 2114 поможет решить проблему.

Замена датчика уровня масла

Заменить датчик уровня масла – не представляет собой сверх трудоёмкий процесс.

1. Первым делом загоняем авто на смотровую яму или эстакаду.
2. Выключаем зажигание, отключаем массу двигателя.
3. Снимаем поддон.
4. Находим датчик рядом с масляным фильтром и отсоединяем наконечник провода от датчика уровня масла.
5. Торцовым ключом на «10» отворачиваем крепление датчика, затем снимаем его.
6. Берём новый датчик и устанавливаем его в обратной последовательности.

Источники:

• carfrance.ru
• vazweb.ru
• vazremont.com
• vaz-2114-lada.ru

Снятие и установка датчика на ВАЗ-2114

В большинстве случаев ДУМ полностью заменяют новым экземпляром. Цена на датчик уровня масла варьируется в пределах от 300 до 500 рублей. Внутри устройства располагается измерительная мембрана, способная занимать различные положения в зависимости от уровня смазывателя в системе. Чаще всего именно этот конструктивный элемент выходит из строя, что сказывается на общей работе механизма. Ремонт ДУМ – нерентабелен и бессмыслен, проще всего приобрести новое устройство и самостоятельно осуществить его установку. Всю работу можно проделать в течение тридцати минут.

1. Устанавливаем автомобиль на смотровую яму.
2. Снимаем защиту двигателя и демонтируем наконечник провода.
3. Очищаем механизм, посадочное место, контакты от пыли и грязи.
4. Ключом на «10» освобождаем крепления.
5. Изымаем вышедший из строя ДУМ с посадочного места путем его небольшого раскачивания из стороны в сторону.
6. Устанавливаем новый экземпляр в обратной последовательности.

Датчик может выйти из строя в самый неподходящий на то момент, например, среди дороги, поэтому нужно быть готовым к его проверке в полевых условиях. Провести диагностику в такой ситуации можно следующим образом: демонтируется ДУМ, прокручивается стартер без запуска двигателя. Из посадочного места заструилось масло? Проблему горящего индикатора на панели приборов необходимо искать в другом месте.

Механизм контроля уровня масла в системе ВАЗ-2114 крайне важен. Его поломка препятствует дальнейшей эксплуатации транспортного средства. Рекомендуется периодически проверять его состояние и корректность работы. Приобретая новый ДУМ для «четырнадцатой», автомеханики советуют обращать внимание на устройства с артикулом: 21083-3839210, 21083-3839210-03.
