Устройство датчиков современного автомобиля

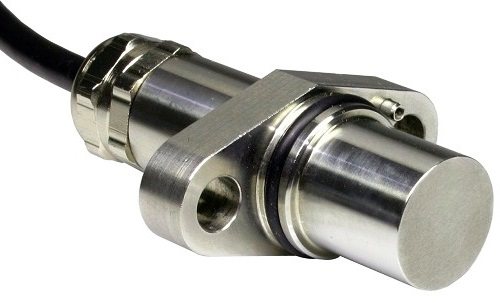

Датчик скорости – один из множества автомобильных датчиков, ответственных за выработки сигналов измерительной информации, ее передачу, дальнейшее преобразования и обработку электронным блоком управления и некоторыми другими устройства. Если в автомобиле нет ЭБУ, потребность в датчиках меньше не становится. Выход даже наименее важного из датчиков сказывается хотя бы на том, насколько комфортно будет эксплуатировать автомобиль. Поскольку датчик скорости является довольно важным, давайте попробуем разобраться в особенностях его устройства, разберем основные неисправности и попытаемся понять, как в случае нужды его может заменить даже неопытный автолюбитель.

Коротко о работе датчиков скорости

Вообще, автомобильные датчики скорости делятся всего на два типа:

• Электронный;
• Механический.

Начать стоит с механического, ведь хронологически именно он предшествовал более совершенному электронному устройству. В основе механического датчика лежит группа сцепленных шестеренок и небольшой тросик. Устанавливали такие датчики прямо на механизмах привода спидометра недалеко от КПП. Механические устройства весьма незамысловаты и обладают солидным эксплуатационным ресурсом, однако не дают точных показаний на всем диапазоне скоростей и все-таки зависят от ряда внешних условий. Чего не скажешь об электронных датчиках скорости.

Современные датчики основываются на эффекте Холла. Если сказать, что они не работают на частотно-импульсном сигнале, проще не станет, так что постараемся все разъяснить. Итак, датчик формирует так называемый импульсный сигнал, частота следования импульсов в котором имеет зависимость от скорости вращения вала. Автомобиль движется быстрее – вал вращается быстрее – датчик производит импульсы большей частоты – на спидометр выводится достоверная информация об изменении скорости в большую сторону. Разумеется, «привычный» для электроники сигнал человек понять не может. По этой причине в систему вводится контролер, подсчитывающий частоту поступающих от датчика скорости импульсов в единицу времени, а затем переводящий эту величину в человеко-понятные км/ч или миль/ч.

Электронные датчики удалось реализовать двумя способами:

• С контактом от вала;
• Без контакта.

Первые датчики просто называют контактными. В них используют приводные шестерни и гибкий трос (иногда жесткий вал небольшой длины). Трос или вал служат для передачи крутящего момента от таких автомобильного моста, вала коробки передач или же раздаточной коробки. Угловое вращение переводится в электрические импульсы, которые передаются далее по системе и переводятся в человеко-понятные величины. Именно такие датчики нашли самое широкое применение в автомобильной индустрии. Причин две: они надежные, их можно использовать вместо механического привода спидометра без дорогостоящих доработок последнего.

Все более популярные бесконтактные датчики основываются на том же эффекте Холла, но технически реализуются не так, как контактные. Они используют одно из вспомогательных устройств: ротор или задающий диск. В бесконтактных датчиках эффект Холла используется в полной мере, тем временем как в менее сложных контактных – тот же эффект, магниторезистивный эффект или работа оптронов (оптроэлектронных пар).

https://youtube.com/watch?v=TKGjZ_VgjCw

Принцип работы

Принцип действия современного датчика скорости (здесь и далее ДС) основывается на эффекте Холла:

• Датчик скорости передает импульсы напряжения на контроллер с частотой, прямо пропорциональной скорости движения ведущих колес.
• Контроллер, основываясь на импульсах датчика, регулирует работу двигателя в режиме холостого хода, и при помощи РХХ (регулятора холостого хода) контролирует подачу воздуха, идущего в обход дроссельной заслонки.
• При этом частота сигналов ДС прямо пропорциональна настоящей скорости автомобиля.
• ДС различаются по соединительным разъемам к колодке жгута.
• В системах БОШ применяется квадратный разъем.
• Датчик, имеющий круглый разъем, применяется в таких системах как GM и Январь 4.
• Все эти датчики являются шести импульсными, они выдают шесть импульсов за один оборот оси.
• Десяти импульсный датчик встречается в маршрутных компьютерах карбюраторных «Самар».

Сигналы от датчика скорости используются системой управления для расчета порогов выключения подачи топлива, и для электронного принудительного ограничения скорости машины (в современных системах управления). Устанавливая привод спидометра в моделях, где еще есть таковой, в коробку, нужно быть очень аккуратным, иначе при перекосе сомнутся хрупкие пластмассовые зубья на ведущей шестерне привода спидометра и тогда вам предстоит полная разборка всей коробки передач (чтобы заменить сломанный привод) и возрастает цена вопроса. Выходное напряжение для низкого уровня импульса допустимо не более 1 В, а для высокого уровня должно быть не менее 5 В.

Подробнее о контактных и бесконтактных датчиках

Бесконтактные датчики скорости основываются на уже упомянутом эффекте Холла, вследствие чего они не имеют подвижных частей. Суть эффекта Холла в том, что на плоском проводки, через который с противоположных сторон пропускается постоянный ток, при его нахождении в магнитном поле возникает напряжение на паре других противоположных сторон. Для работы датчиков нужно разместить на валу агрегата, которым может быть мост, редуктор или же коробка передач, импульсный диск или специальный диск. Данные элементы имеют намагниченные участки. Импульсный сигнал образуется за счет того, что ротор, отдаленный от чувствительной части автомобильного датчика с микросхемой Холла, начинает вращаться. Далее сигнал поступает к контролеру.

Контактные датчики скорости, использующие эффект Холла, и их одноименная микросхема с магнитом постоянно неподвижны, а магнитное поле изменяется благодаря вращению специального кольца с прорезями, иначе называемым шторкой. Само кольцо подсоединено к валу или гибкому приводному тросику, через которое вращение и передается.

Магниторезистивные и оптоэлектронные датчики

В основе работы датчиков скорости авто может стоять магниторезистивный эффект. Во многом он напоминает эффект Холла, но лишь на первый взгляд. Суть в том, что некоторые материалы могут быстро менять свое электрическое сопротивление в случае, если они помещаются в магнитном поле. Что бросается в глаза при изучении таких датчиков, так это микросхема, в которую интегрирован магнитерезистивный элемент. Он составлен из полупроводниковых элементов. Кроме того, подобный датчик оборудован прямым приводом и многополюсным магнитом.

Оптоэлектронные контактные датчики скорости весьма просты, но это единственное их достоинство. Дело в том, что они менее чувствительны (к отклонениям основного параметра) и более инерционны (имеют большое запаздывание в измерении), нежели вышеописанные датчики. Работает датчик за счет оптопары, представляющей собой фототранзистор и светодиод, разделенные диском с прорезями. Последний закреплен на приводном валу. За счет вращения диска и прерывания светового потока между парой элементов и генерируется импульсный сигнал.

Как датчик скорости влияет на работу двигателя

В систему определения скорости введен специальный контролер, который воспринимает импульсный сигнал от датчика. Именно контролер передает сигнал электронному блоку управления, которые рассчитывает объем топлива, необходимый для оптимальной работы двигателя. К примеру, если скорость автомобиля уменьшается, уменьшается и количество топлива, которое подается двигателю. За счет этого удается существенно экономить горючее и эксплуатировать двигатель в наиболее щадящем режиме.

В случае неисправности датчика скорости блок управления не будет получать сигнал, отвечающий реальной скорости автомобиля. Топливо будет подаваться равномерно вне зависимости от того, как сильно водитель вжимает педаль газа. На практике выходит так, что горючее расходуется с избытком, а силовой агрегат иногда работает с рывками. Статистика показывает, что исправный датчик позволяет экономить порядка 2 литров топлива на 100 километров пробега. Еще одна особенность современных автомобилей с датчиками скорости на основе эффекта Холла: неисправность электроусилителя руля при неисправном датчике (ошибка P-0501).

Функции

Неправильно считать, что ДС служит исключительно для передачи информации относительно текущей скорости движения автомобиля. На деле задач у этого устройства несколько.

1. Передача информации на приборную панель, а именно на спидометр, о скорости движения машины.
2. Поддержка оптимального функционирования регулятора холостого хода.
3. Передача данных на электронный блок управления с целью поддерживать оптимальные обороты в зависимости от режима передвижения.

ДС подключают в спидометру и контроллеру по средствам монтажного блока, расположенного в подкапотном пространстве. А внутри автомобиля, непосредственно на реле вентилятора печки, находится предохранитель датчика.

Ошибки и признаки неисправности

Если устройство начинает работать некорректно или выходит из строя, следует обратить внимание на экран бортового компьютера. Диагностика ошибок позволит определить, что ДС перестал функционировать должным образом и следует предпринять меры по устранению поломки

Код ошибки	Что означает
Р0500	Данная ошибка говорит о том, что ЭБУ не получает сигнал от датчика скорости
Р0503	Такой код ошибки информирует о поступлении неустойчивого сигнала от ДС, имеющего прерывистый характер

Если на приборной панели появились эти коды ошибок, следует обязательно осмотреть электросхему на предмет окисления или нарушения целостности контактов. Часто именно из-за этого ДС перестает передавать информацию.

Но есть и другие признаки, по которым можно определить, что ДС вышел из строя:

• На приборной панели спидометр показывает неправильные данные о скорости или вообще стрелка не двигается;
• При небольшом газовании обороты плавают, двигатель самостоятельно отключается;
• Увеличивается расход горючего;
• Мощность двигателя ощутимо снижается.

Статья в тему: Регулятор холостого хода на ВАЗ 2114: признаки неисправности РХХ

Указанные признаки могут являться сигналами о возникновении проблем с другими системами. Но если вы обнаружили один из характерных признаков поломки ДС, плюс на бортовом компьютере появился один из двух кодов ошибки, тогда проблема заключается именно в датчике скорости.

Проверка работоспособности

Не спешите выполнять замену устройства, пока не убедились, что виновником проблем является именно вышедший из строя датчик.

Проверка выполняется несколькими способами. Какому именно вы отдадите предпочтение — решайте сами.

Проверка работы ДС

Перед этим обязательно проверьте состояние проводки, контактов. Если они окислились или проржавели, имеются обрывы в цепи, тогда сам ДС вполне может быть работоспособным. Нужно просто вернуть проводку и контакты в функциональное состояние. Если проверка показала, что все целое и проблем с контактами нет, тогда проведите диагностику датчика скорости.

1. Если не хотите снимать ДС, тогда поставьте автомобиль на ровную площадку, зафиксируйте колодками и домкратом поднимите левое переднее колесо. Вольтметр подключите к контактам датчика и руками начинайте вращать колесо. При этом смотрите на данные вольтметра. Если напряжение с частотой растут пропорционально увеличению скорости вращения колеса, ДС работает нормально.
2. Еще один метод также не потребует снимать измерительное устройство. Но для этого вам потребуется контрольная лампа. Домкратом поднимите левое переднее колесо и подключите контрольную лампу к контактам ДС. После этого вручную вращайте колесо. Если лампа загорелась, датчик работает хорошо.
3. Третий способ предусматривает демонтаж датчика и последующую проверку входного и выходного напряжения. Устройством для измерения показателей будет служить вольтметр.
4. Четвертый способ активно используют те, кто предпочитает ремонтировать автомобиль своими руками. Здесь вам предстоит проверить привод датчика. Для этого поднимается колесо с помощью домкрата, и снимается датчик. Нащупайте привод ДС, после чего начните вращать колесо. Пальцами вы можете почувствовать, что привод совершает вращения. Если отсутствуют заедания, все крутится равномерно, тогда привод находится в исправном состоянии.

При обнаружении неисправности ДС, единственное верное решение — снять его и заменить новым датчиком.

Определив, что ваш ДС уже отработал свое, можно приступать к процедуре замены.

Почему датчик скорости выходит из строя

Запчасти на mazda 2

Свеча зажигания
1.5 P5Y7

Запчасти на rover 100

Крыло заднее левое 111 C/L/S 11 K2A
Как и практически все электронные компоненты авто, датчик страдает в первую очередь от окисления контактов и нарушения целостности проводки. Зачастую проблему удается выявить в ходе визуального осмотра, хотя для верности стоит воспользоваться тестером. Каждый из контактов нужно отсоединить и проверить. Окислившиеся и просто грязные контакты нужно очистить и покрыть специальной смазкой. Другое слабое место наиболее распространенных систем определения скорости авто: тросик спидометра. Со временем он надрывается сразу в нескольких местах, что в итоге сказывается на правильности определения скорости автомобиля. Старый тросик нужно менять, а перед установкой на всякий случай покрыть машинным маслом.

Как ни странно, но наиболее распространенные и с виду надежные системы определения скорости не терпят езды с резкими повышениями скорости. Из-за этого быстро нарушается целостность пластикового хвостика в датчике. Также начинает расслаиваться и трескаться тросик. Как и было сказано выше, тросик нужно смазывать. Плотность крепления пластикового хвостика нужно контролировать – она должна быть высокой, что предотвратит последующее разбалтывание гнезда крепления.

Неисправность датчика скорости

Если у вас есть подозрения на то, что установленный в автомобиле датчик скорости работает неправильно, не спешите с выводами. Для начала нужно убедиться в чем-то из следующего:

• Есть проблемы на холостых оборотах (машина периодически глохнет, в т.ч. и при движении накатом);
• Перестал работать спидометр;
• Спидометр работает некорректно;
• Серьезно вырос расход топлива;
• Двигатель теряет мощность при быстром разгоне.

Как и было указано выше, датчик нужно осмотреть. На разных автомобилях датчик скорости расположен по-разному, но, в общем и целом, все автоконцерны стараются расположить его ближе к коробке передач. В большинстве случаев для доступа к датчику нужно снять корпус воздушного фильтра – устройство находится примерно на одной с ним линии. Часто его располагают прямо над главной передачей. Обычно датчик крепится гайкой. Когда датчик снят, нужно проделать следующее:

1. Определиться с клеммами: заземления, импульсного сигнала и напряжения;
2. Контакт вольтметра подключить к клемме импульсного сигнала, а второй контакт заземлить на корпус автомобиля или какую-либо металлическую деталь ДВС;
3. Прокрутить ось датчика куском пластика. Показатели частоты и вращения на вольтметре должны расти по ходу увеличения скорости вращения оси датчика.

Такая проверка актуальна только для датчиков, использующих эффект Холла. Нечто подобное можно провернуть и не демонтируя датчик. Для этого нужно вывесить ведущее колесо на домкрате, аналогичным образом подключить вольтметр или другой измерительный прибор, после чего провернуть вывешенное колесо и следить за показателями напряжения и частоты.

Виды и принцип работы датчиков АКПП

Основной целью системы управления АКПП можно назвать определение оптимального момента, в который должно произойти переключение передачи. Для этого необходимо учесть множество параметров. Современные конструкции оснащены динамической программой управления, позволяющей подбирать соответствующий режим в зависимости от условий эксплуатации и текущего режима движения автомобиля, определяемых датчиками.

В автоматической коробке передач основными являются датчики скорости (определяющие частоту вращения на входном и на выходном валах КПП), датчики давления и температуры рабочей жидкости и датчик положения селектора (ингибитор). Каждый из них имеет свою конструкцию и предназначение. Также может использоваться информация и от других датчиков автомобиля.

Датчик положения селектора

Датчик положения рычага селектора
При изменении положения селектора выбора передач его новую позицию фиксирует специальный датчик положения селектора. Полученные данные передаются на электронный блок управления (зачастую он отдельный для АКПП, но при этом имеет связь с ЭБУ двигателя автомобиля), который запускает соответствующие программы. Это приводит гидравлическую систему в действие согласно выбранному режиму движения («P(N)», «D», «R» или «M»). В инструкциях к автомобилям данный датчик часто обозначается как «ингибитор». Как правило, датчик находится на валу селектора коробки передач, которая, в свою очередь, располагается под капотом автомобиля. Иногда для получения информации он соединен с приводом золотникового клапана выбора режимов движения в гидроблоке.

Датчик положения селектора АКПП можно назвать «многофункциональным», поскольку сигнал с него также используется для включения огней заднего хода, а также для контроля работы привода стартера в режимах «P» и «N». Существует множество конструкций датчиков, определяющих положение рычага селектора. В основе классической схемы датчика используется потенциометр, который изменяет свое сопротивление в зависимости от положения рычага селектора. Конструктивно он представляет собой набор резистивных пластин, по которым перемещается подвижный элемент (ползунок), который связан с селектором. В зависимости от положения ползунка будет изменяться сопротивление датчика, а значит, и выходное напряжение. Все это находится в неразборном корпусе. При возникновении неисправностей датчик положения селектора можно прочистить, открыв путем высверливания заклепок. Однако настроить ингибитор для повторной работы достаточно сложно, поэтому проще просто заменить неисправный датчик.

Датчик скорости

Датчик скорости
Как правило, в автоматической коробке передач устанавливаются два датчик скорости. Один фиксирует частоту вращения входного (первичного) вала, второй измеряет частоту вращения выходного вала (для переднеприводной коробки передач — это скорость вращения шестерни дифференциала). ЭБУ АКПП использует показания первого датчика для определения текущей нагрузки на двигатель и подбора оптимальной передачи. Данные же со второго датчика применяются для контроля работы коробки передач: насколько правильно были выполнены команды блока управления и была включена именно та передача, которая была необходима.

Устройство датчика Холла и форма его сигнала

Конструктивно датчик скорости представляет собой магнитный бесконтактный датчик, основанный на эффекте Холла. Датчик состоит из постоянного магнита и интегральной микросхемы Холла, расположенных в герметичном корпусе. Он фиксирует частоту вращения валов и генерирует сигналы в форме импульсов переменного тока. Для обеспечения работы датчика на валу устанавливается так называемое «импульсное колесо», имеющее фиксированное число чередующихся выступов и впадин (довольно часто эту роль исполняет обычная шестерня). Принцип работы датчика заключается в следующем: при прохождении зуба шестерни или выступа колеса через датчик изменяется создаваемое им магнитное поле и, согласно эффекту Холла, вырабатывается электрический сигнал. Далее он преобразуется и направляется в блок управления. Низкий сигнал соответствует впадине, а высокий — выступу.

Основными неисправностями такого датчика являются разгерметизация корпуса и окисление контактов. Характерной особенностью является то, что данный датчик нельзя «прозвонить» при помощи мультиметра.

Реже в качестве датчиков скорости могут использоваться индуктивные датчики частоты вращения. Принцип их работы заключается в следующем: при прохождении через магнитное поле датчика зуба шестерни коробки передач в катушке датчика возникает напряжение, которое в форме сигнала передается блоку управления. Последний с учетом числа зубьев шестерни рассчитывает текущую скорость. Визуально индуктивный датчик внешне очень похож на датчик Холла, но имеет существенные отличия по форме сигнала (аналоговый) и условиям работы — он не использует опорное напряжение, а вырабатывает его самостоятельно за счет свойств магнитной индукции. Данный датчик можно «прозвонить».

Датчик температуры рабочей жидкости

Датчик температуры АКПП
Уровень температуры рабочей жидкости в коробке передач оказывает существенное влияние на работу фрикционных муфт. А потому для защиты от перегрева в системе предусмотрен датчик температуры АКПП. Он представляет собой терморезистор (термистор) и состоит из корпуса и чувствительного элемента. Последний изготавливается из полупроводника, который изменяет свое сопротивление при различных температурах. Сигнал с датчика передается блоку управления АКПП. Как правило, он представляет собой линейную зависимость напряжения от температуры. Показания датчика можно узнать только при помощи специального диагностического сканера.

Датчик температуры может устанавливаться в картере трансмиссии, но чаще всего он встроен в жгут проводов внутри АКПП. При превышении допустимой температуры работы ЭБУ может принудительно снизить мощность, вплоть до перехода коробки передач в аварийный режим.

Датчик давления

Для определения интенсивности циркуляции рабочей жидкости в автоматической коробке передач в системе может быть предусмотрен датчик давления. Их может быть несколько (для различных каналов). Измерение осуществляется путем преобразования давления рабочей жидкости в электрические сигналы, которые подаются в электронный блок управления КПП.

Датчики давления бывают двух типов:

• Дискретные — фиксируют отклонения режимов работы от заданной величины. При нормальном режиме работы контакты датчика соединены. Если давление в месте установки датчика ниже требуемого, контакты датчика размыкаются, а блок управления АКПП получает соответствующий сигнал и передает команду на повышение давления.
• Аналоговые — преобразуют уровень давления в электрический сигнал соответствующей величины. Чувствительные элементы таких датчиков способны изменять сопротивление в зависимости от степени деформации под действием давления.

Выбор нового датчика

Замена нового датчика не представляет особой сложности, но важно выбрать именно ту модель, которая совместима с вашим автомобилем. Так, например, датчики могут иметь разную длину в зависимости от того, какая в автомобиле коробка передач. По этой причине руководствоваться можно чем-то из следующего:

• VIN-кодом;
• Данными автомобиля: модель, год выпуска, тип двигателя и коробки;
• Кодом подходящего устройства.

В современных интернет-магазинах поиск можно вести и по кодам, и по данным автомобиля. Часто алгоритм поиска выглядит так: ввести данные автомобиля, получить код, продолжать поиски в других местах. Советуем автолюбителям сохранять коды подходящий устройств и их аналогов.

В автомобиль с механическим датчиком можно поставить электронную модель устройства. Для этого достаточно определить модель и год выпуска транспортного устройства и передать эту информацию специалисту. Далее он подберет и установит подходящий датчик, гнездовые колодки, кабели и тахограф. Стоит отметить, что иногда для установки более современного датчика нужно использовать специальный переходник.

Классификация

Датчики давления классифицируют по нескольким признакам. Первый из них — измеряемая характеристика:

• Абсолютное давление — показатель в измеряемой среде относительно абсолютного нуля (вакуума).
• Избыточное давление — уровень увеличения давления в среде относительно барометрического (в земной атмосфере).
• Разрежения — степень уменьшения давления относительно барометрического.
• Давления/разрежения: можно измерять как увеличение, так и уменьшение относительно показателей атмосферного давления.
• Разности давлений (дифференциальные): замеряют, насколько различаются показатели в двух разных средах или в 2 удаленных точках процесса.
• Гидростатического: измеряют разность между полным и динамическим давлением, используются для трубопроводов.

Еще одна классификация — по методу измерения давления:

• Высота жидкости в колонне. По такому принципу работают манометры с откалиброванной шкалой, заполненные водой или ртутью. Водные считаются более чувствительными и точными.
• Упругая деформация. Метод основан на таком соответствии: степень деформации упругого материала прямо пропорциональна прикладываемому усилию (давлению).
• Электрические методы. По такому принципу работают тензодатчики: изменение размера сказывается на электрическом сопротивлении проводника.

В зависимости от всех этих характеристик выделяют следующие типы датчиков:

1. Упругие датчики зачастую используются для измерения давления жидкости. Представляют собой прибор с жидкостью в отсеке с одной упругой стенкой. эта эластичная “мембрана” отклоняется при изменении показаний, и на основании этих отклонений высчитывается величина. Такие приборы чувствительные и хрупкие, сбиваются при воздействии вибраций.
2. Трубки Бурдона: внутрь трубки подается давление, что вызывает ее упругую деформацию (эллипс или овал в сечении стремится принять форму круга, а свободный конец трубки перемещается). Чаще всего по такому принципу работают манометры со стрелочным циферблатом. Это — портативные модели, нетребовательные в обслуживании, но работающие с низкой точностью и подходящие только для статических измерений.
3. Сильфоны: устройства цилиндрической формы со складками, деформируются при сжатии и расширении. Такие приборы подключаются к переключателям и могут использоваться только при давлениях ниже 200 Па.
4. Мембраны и диафрагмы представляют собой резиновые, металлические, пластиковые или кожаные диски. Отличаются чувствительностью к резким изменениям давления, а также подходят для измерения низких величин, менее 2-7Па. Также могут применяться в агрессивных средах.
5. Электрические датчики устанавливаются наравне с упругими, увеличивая точность измерения и обеспечивая передачу электрического сигнала на контрольный пункт.
6. Емкостные, состоящие из параллельных пластин-конденсаторов, соединенных с металлической диафрагмой. также в конструкции есть электроды, запитанные от высокочастотного генератора. Подходят для измерения в пределах 2,5-70 МПа.
7. Индуктивные, с ферромагнитным сердечником, обмотками и упругим элементом. Сердечник перемещается при изменении давления, и напряжение между обмотками тоже меняется. В зависимости от степени калибровки напряжения и типа упругого элемента диапазон измеряемых значений может колебаться в пределах 250Па — 70 МПа.
8. С магнетосопротивлением. Представляют собой конструкцию с ферромагнитным сердечником, пластиной и гибким элементов. При их перемещении изменяется магнитный поток цепи. Чувствительность измерений в этом случае составляет 0,35 МПа.
9. Пьезоэлектрические с датчиком-кристаллом, который формирует электрический заряд в тот момент, когда воспринимает давление. Есть прямая зависимость между изменением этих величин, поэтому устройство получается чувствительное, с быстрым срабатыванием (низким временем отклика). Чувствительность в этом случае тоже на уровне, в пределах 0,1МПа, а верхний предел измерений — 100 МПа.
10. Потенциометрические оснащаются рычагом, прикрепленным к упругому датчику. Когда упругий элемент деформируется, рычаг перемещается по потенциометру, и тем самым обеспечивается измерение сопротивления. Такие датчики работают с низкой чувствительностью и не подходят для постоянного использования в ответственных процессах.
11. Тензометрический: изменения давления определяются путем расчета колебаний сопротивления мостовой схемы Уитстона. Чувствительность датчиков остается высокой только в случае стабильной температуры процессов. Диапазон измерений — до 1400 МПа с чувствительностью 1,4-3.5 МПа.
12. Вибрационные (с виброэлементом). В этом случае измеряются изменения резонансной частоты вибрирующих элементов, а сам датчик расположен в изолированном цилиндре под вакуумом. Такие устройства подходят для измерения стабильных величин без резких скачков и практически не подвержены воздействию температур. Допустимый диапазон измерений — до 0,3 МПа.
13. Дифференциального давления: измеряется разность давления, и эта величина преобразуется в передаваемый сигнал. Используется в паре с емкостным элементом или с диафрагмой, считается минимально инвазивным. Чувствительность измерений и их диапазон зависит от того, какие именно электрические и упругие элементы используются в конструкции. Чаще всего такие устройства используются для измерения перепадов величин.
14. Вакуумные или вакуумметры работают при давлении ниже атмосферного, в вакууме или при чрезвычайно низких величинах.
15. Тепловые, работают по принципу вакуумметров, когда газовая теплопроводность изменяется из-за давления. Принцип используемый в данном типе датчиков заключается в изменении газовой теплопроводности под действием давления. Такие чувствительные элементы работают только при низких давлениях.
16. Приборы ионизации могут быть с горячим либо с холодным катодом (отличаются по принципу испускания электронов). Такие устройства считаются очень чувствительными и подходят для измерения дробных долей.

Также выпускаются приборы с разной степенью чувствительности. Некоторые работают с минимальной погрешностью, но требуют больше времени для проведения измерений. Их целесообразно использовать там, где показатели давления в системе стабильны. Если же эта величина сильно изменяется за короткий промежуток времени, то решают “пожертвовать” точностью в пользу скорости проведения измерений.

Экскурс по производителям

Многообразие автомобильной электроники способствует появлению на рынке автозапчастей большого количества фирм-упаковщиков. Они продают под именами собственных брендов датчики крупных и мелких производителей. Как показывает практика, упаковщики предпочитают реализовывать именно недорогую продукцию низкого качества в тех странах, где покупательная способность владельцев транспортных средств невелика. Так, например, ]JP Group[/anchor], ERA и SWAG предлагают недорогие датчики скорости, качество которых не всегда удовлетворительно. Мы рекомендуем обращать внимание на более дорогие варианты от следующих фирм:

• Valeo;
• Pierburg;
• Behr-Hella.

Это самые известные производители, чьи датчики входят в оригинальную комплектацию подавляющего большинства автомобилей. По сути, автолюбитель может купить практически полную копию оригинала, но по более низкой цене. При выборе датчика особенно важно руководствоваться тем, какая фирма его произвела. Здесь стоит обратить внимание в первую очередь на известных европейских, корейских, японских и американских производителей. Т.н. упаковщики первого звена тоже могут приятно вас удивить, но подобных упаковщиков на рынке не так уж и много – их имена легко будет запомнить.

Установка нового датчика

С учетом довольно большого количества датчиков различных типов, демонтаж и установка может несколько отличаться в зависимости от модели и года выпуска автомобиля. В одних случаях устройства имеют тросовый привод, вследствие чего тросик тоже нужно отсоединять, а в других устройство выглядит очень просто: корпус из гладкого пластика с отверстием под крепежный элемент. В общих чертах замена датчика скорости выглядит так:

• Выключить зажигание или же отсоединить клеммы аккумуляторной батареи;
• Найти старый датчик и демонтировать его. Понадобится или пара отверток (шлицевая и крестовая) с плоскогубцами, или ключ на 10 или 22 с той же парой отверток. Для откручивания тросика контактного датчика лучше использовать плоскогубцы;
• Поддев выкрученный датчик, снять его. Рекомендуется продолжить очистку пространства вокруг устройства. Здесь особенно пригодится очиститель тормозов;
• Установить новый датчик.

По факту, чем более современный у вас автомобиль, тем проще будет найти датчик и тем проще окажется его замена. Если работать приходится со старым датчиком, то все действия должны быть максимально деликатными – в устройстве есть чему ломаться.

Замена датчика скорости ВАЗ-2112: фото, видео, выбор артикула

Если на вашем автомобиле перестал функционировать спидометр или одометр на приборной панели, а стрелка, указывающая на скорость автомобиля показывает просто нелепые значения, значит на вашем автомобиле вышел из строя датчик скорости. Заменить это устройство не составит труда даже тем, кто не сталкивался с подобной проблемой ни разу, потому как она доступна для ремонта даже своими руками, ниже мы подробно расскажем, как.

На видео подробно рассмотрен процесс замены датчика скорости на ВАЗ-2112:

Принцип работы датчика скорости

Датчик скорости расположен в коробке переключения передач (какое масло лить в коробку здесь) и предназначен для сбора информации от КПП о количестве оборотов, передающихся на ведущие колеса с дальнейшим преобразованием их в электронный сигнал и пересылкой на ЭБУ (электронный блок управления – прим.).

В зависимости от года выпуска автомобиля в КПП вмонтированы разные виды датчиков. До 2006 года, располагалась старая модификация в виде штока с шестернёй, а позже выпущенные модели оснащались полностью электронным устройством.

Какой датчик выбрать?

Если замена датчика не связана с его загрязнением или обрывом колодок в проводами, то необходимо провести его замену согласно артикулам от производителя:

• Старый механический тип — 2110-3843010F.

  Датчик скорости старого типа

• Новый электронный тип — 2170-3843010.

  Датчик скорости нового типа

При выборе старого типа датчика, обращайте внимание на то, из чего он сделан. Модели из пластика не долговечны и способны причинить ещё больше неисправностей, когда сломаются внутри КПП.

Основные неисправности

Среди явных неисправностей датчика скорости на ВАЗ-2112 можно выделить явные:

Диагностика датчика скорости

Провести диагностику устройства с механическим приводом не составит большого труда. Достаточно подключить провод питания к вытащенному датчику и провернуть его шестерёнку. Если датчик исправен, то на спидометре стрелка изменит своё положение.

https://youtube.com/watch?v=Lcc5qk36aqI

Провести диагностику электронного аналога также не будет сложно. Достаточно лишь прикоснуться одним металлическим концом на средний контакт разъёма, а другим о корпус двигателя. При исправном датчике стрелка начнёт шевелиться.

Порядок замены

Для того, чтобы произвести замену, не потребуется никаких навыков, достаточно следовать нашей инструкции.

На старых моделях

1. Отключаем минусовую клемму на АКБ.
2. На старых моделях он расположен в верхней части КПП, добираемся со стороны дроссельной заслонки.
3. Если мешаются хомуты, ослабляем их.
4. Отжимаем фиксирующие скобы от колодки.
5. При помощи ключа на «17» выкручиваем его.

   Датчик скорости старого типа на месте фиксации.

6. Затем выворачиваем гайку крепления привода.
7. Устанавливаем новый датчик в аналогичном порядке снятия.

   Датчик демонтирован.

Закручивайте датчик аккуратно, строго по часовой стрелке.

На новых моделях

1. Отключаем минусовой провод от АКБ.
2. Также ослабляем хомуты гофры если мешают и убираем их в сторону.
3. Отключаем колодку питания от датчика.
4. При помощи ключа на «10» откручиваем болт фиксации.

   Датчик скорости на посадочном месте

5. Путём небольших покачиваний извлекаем из места фиксации.
6. Ставим новый датчик и подключаем всё в аналогичном порядке снятию.

Проверяем все элементы на работоспособность

После проведения таких работ, любая проблема, связанная с указателями на панели приборов, должна исчезнуть. Если же она осталась, вам следует обратить наибольшее внимание на состояние проводки всех контактов и соединений.

carfrance.ru

Вывод

Датчик скорости является очень важным компонентом всех современных и морально устаревших автомобилей. В случае его выхода из строя транспортное средство становится менее экономичным, а его владелец рискует не получить реальной информации о том, с какой скоростью он движется. Разумеется, все это чревато неприятными последствиями. Если вы заметили, что спидометр работает некорректно, стоит как можно раньше проверить и его, и соответствующий датчик. Подобрать новое устройство несложно, а его замена может быть произведена за считаные минуты.
