Замена топливного фильтра Ford Focus 2 подробная инструкция с фото

В этой статье мы рассмотрим замену топливного фильтра на Форд Фокус. Эти машины выпускаются как с дизельным, так и с бензиновым двигателями. Мы рассмотрим оба случая. Менять топливный фильтр рекомендуют в среднем каждые 80 000 — 100 000 км. пробега.

Оригинальный фильтр Ford Focus с дизельным двигателем– 5M5Q 9155AA аналоги:

Эти фильтры стоят на Форд:

Focus C-Max 1.6 TDCi

Focus седан II 1.6 TDCi

Focus универсал II 1.6 TDCi

Focus хэтчбек II 1.6 TDCi

Все они оснащены дизельными моторами разной мощности и в заводской комплектации на них стоят топливные фильтры от UFI. Хороши фильтры от Bosch.

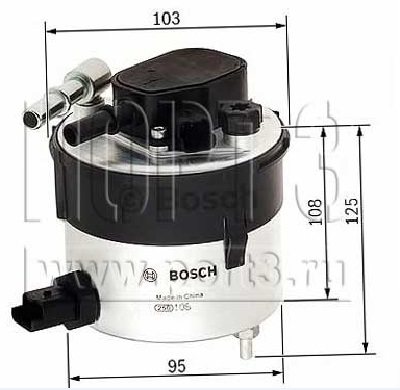

Диаметр 103 мм, диаметр 1 – 95 мм, высота – 125 мм, высота – 108 мм, исполнение фильтра — прямоточный фильтр.

Перед началом работ приготовьте чистую ветошь, отвертку, торцовый ключ на 8мм и фильтр. Важно! Снимите минусовую клемму с аккумулятора. Необходимо соблюдать осторожность, исключите возможность появления искрового разряда, не курите. Сам фильтр находится под капотом.

1. Ключом отверните 3 болта прижимной пластины. Нажмите на фиксирующие хомуты и сдерните входной и выпускной шланги. Отсоедините разъем датчика и осторожно достаньте фильтр.

Замена топливного фильтра Форд Фокус

1. Теперь можно легко вытащить фильтр. Важно! Запомните, как расположен фильтр в посадочном гнезде и установите его правильно. Подсоедините шланги и разъем датчика. Поставьте пластину и закрепите. Подсоедините клемму аккумулятора. Прокрутите стартер, и сделайте пуск двигателя. Убедитесь, что все соединения шлангов герметичны.

Посмотрите видео по замене данного вида фильтров на Форд Фокус:

Топливные фильтры Ford Focus 2

Автомобиль Ford Focus 2 производился с 2005 по 2011 год, рестайлинг авто претерпел в 2008 году. На модели Фокус устанавливаются бензиновые двигатели 1.4/ 1.6/ 1.8/ 2.0/ 2.5 л, дизели с объемами цилиндров 1.6/ 1.8/ 2.0 л. В зависимости от типа силового агрегата, топливные фильтры (ТФ) могут иметь различные конструкции, находиться в разных местах. Например, на инжекторных ДВС бензин очищается двумя фильтрами – элементом, находящимся непосредственно в самом топливном насосе, и ТФ, который расположен рядом с бензобаком.

Цена топливного фильтра может быть разной, она зависит:

• от типа фильтрующего элемента;
• модели двигателя (бензин или дизель);
• от производителя;
• региона продаж;
• самого продавца.

Выносной фильтр тонкой очистки (ФТО) неоригинального производства на авто с инжекторным движком, который находится рядом с бензобаком, можно купить по цене 220-300 рублей. Кроме Фокус-2 фильтр также подходит на модели Mazda 3 или Volvo C30/ S40.

https://youtube.com/watch?v=2am3mFQCTyI

Причины и признаки поломки

Топливный насос может выйти из строя по огромному количеству причин, но не во всех случаях замена будет единственным решением. Например, на Форд фокус 2 могут быть проблемы с контактами на бензонасосе или реле под порогом передней пассажирской двери. Такая неисправность может возникать тогда, когда пусковой механизм в порядке, но запустить двигатель не получается. Проблема в этом случае заключается в отсутствии тока в топливном насосе, а поэтому и горючее в мотор FordFocus не попадает. Чтобы справиться с этой поломкой, нужно проверить окончания проводов или клеммы, осмотреть соединения и т. д.

Возможна также другая проблема с бензонасосом, когда во время разгона Форд Фокус теряет тягу и не может быстро ускориться. В таком случае, скорее всего, он просто засорился, а поэтому его нужно снять, разобрать и почистить. Как правило, такая неполадка связана с использованием некачественного топлива. Очистке в таком случае должны подвергаться все элементы, в том числе и сетка.

Проблемные места, изъяны Форда Фокус 2

Очень частая ошибка многих неопытных водителей – вождение при полупустом баке, что приводит к возникновению поломки. Дело в том, что если в баке мало бензина, то бензонасос не будет охлаждаться, а поэтому будет работать под нагрузкой и может выйти из строя. Если в баке находится не менее 10 л топлива, то этого вполне достаточно. Если же все-таки топливный насос не выдержал, то придется его снять и заменить. Поэтому не стоит допускать такую простую ошибку и подвергать Ford Focus 2 лишней нагрузке. В общем, прежде чем бежать в магазин за новой деталью, хорошенько поищите причину неисправности, что может сэкономить вам время и деньги.

Главная задача бензонасоса – подача топлива от бака к двигателю Форд Фокус 2. Принцип его функционирования очень простой и заключается в том, что при включении зажигания, ток подается на топливный насос, и он начинает работать, создавая при этом нужно давление в системе. Несмотря на довольно большой запас прочности, по различным причинам бензонасос может выходить из строя раньше времени. Основными из них являются:

• Топливо низкого качества.
• Нарушение герметичности насоса и его деталей.
• Загрязнение системы мусором, примесями и т. д.
• Поломка электродвигателя.
• Механические повреждения.

Процедура замены топливного насоса на Форде Фокус 1

Регламент замены топливного фильтра Ford Фокус 2

ТФ грубой очистки на автомобиле ФФ-2 с инжекторным ДВС находится в самом бензонасосе, он представляет собой сеточку, встроенную в корпус (колбу). Этот фильтр считается несъемным (одноразовым), и по заводским условиям должен меняться целиком в сборе с насосом. Установленный заводом регламент замены погружного фильтра (в насосе) – через каждые 120 тыс. км пробега, наружного (выносного) – через 60 тыс. км.

На дизельных моторах ФТО расположен очень удобно, он находится сверху, сзади клапанной крышки ДВС. Сам фильтрующий элемент – бумажный, на автомобилях, эксплуатируемых в России, его рекомендуется менять через каждые 25-30 тыс. км.

Замена топливного фильтра Ford Focus 2 на бензиновом моторе

ФТО на бензиновом ДВС расположен рядом с бензобаком, меняется он достаточно легко. Чтобы заменить фильтр, необходимо подлезать под машину, поэтому замену удобно проводить на подъемнике или яме. Замена производится в следующем порядке:

• из монтажного блока вынимаем предохранитель, отвечающий за работу бензонасоса;
• запускаем мотор и ждем, когда он заглохнет (должен кончиться бензин в топливной системе). Таким образом, мы сбрасываем давление в топливной системе;
• отворачиваем болт крепления фильтра к кузову;
• отсоединяем от фильтрующего элемента топливные шланги, для этого необходимо в соединениях сдвинуть клипсы пальцами и потянуть шланг от ФТО. Прежде чем отсоединять топливопроводы, подготавливаем небольшую емкость для бензина, его с фильтра стечет приблизительно около стакана;
• демонтируем фильтр, отсоединяем его от крепежной пластины (болт можно полностью не отворачивать, только лишь хорошо ослабить);
• фиксируем на крепежной пластине новый ТФ, обращаем внимания на стрелку, которая имеются на корпусе фильтра, она при установке обязательно должна смотреть в направлении от бензобака к двигателю;
• устанавливаем деталь по своему месту, подсоединяем шланги, не забываем поставить в монтажный блок предохранитель.

Инструменты и материалы

Для замены нам понадобятся такие средства, как головка на 8, литр дизтоплива, емкость для слива жидкости, а также сам фильтрующий элемент. Фильтры (для «Форд Фокус» 2 поколения в том числе) чаще всего стоят порядка одной тысячи рублей. При этом стоит обращать внимание на фирму-производителя. Оригинальные фильтры для «Фокуса» производит одна компания – Delphi. На нее мы и будем ориентироваться.

Как заменить топливный фильтр? «Форд Фокус» 2 поколения выделялся своей разнообразной гаммой двигателей, в которой присутствовали как дизельные, так и бензиновые агрегаты. Однако алгоритм их замены не отличается ничем, поэтому данную инструкцию можно применять для любой силовой установки.

Замена топливного фильтра грубой очистки Ford Focus 2 (бензин)

При засорении топливного фильтра грубой очистки (ТФГО) положено менять полностью весь электробензонасос, но многие автовладельцы находят выход из положения – чистят сеточку (фильтрующий элемент в насосе). Еще есть один вариант – установить на входе б/насоса фильтрующий элемент (сетку) от какой-нибудь другой модели, например от Toyota. Дополнительная фильтрация предохранит топливную систему от засорения, соответственно, позволит двигателю работать стабильно в течение долгого времени.

Чтобы снять электрический топливный насос, необходимо демонтировать полностью бензобак. Так как эта процедура достаточно трудоемкая, а чистка ТФГО требуется достаточно часто, хозяева машин Focus-2 идут по обходному пути – сверху в днище кузова прорубают отверстие, в таком случае снятие бензонасоса осуществляется без демонтажа топливного бака.

Сделать это можно следующим образом:

• откинуть «сидушки» задних сидений;
• найти провода, идущие к насосу;
• от проводов в сторону левой задней двери ножницами по металлу начать разрезать металл на кузове;
• отогнув железо, можно будет увидеть, как лучше сделать отверстие для того, чтобы можно было отвернуть гайку крепления бензобака и вытащить бензонасос сверху.

Нужно сказать, что не все автовладельцы идут по этому пути, не всем хочется уродовать днище машины.

Чтобы почистить ТФГО на снятом бензонасосе, необходимо:

• отсоединить от колбы нижнюю пластмассовую крышку;
• снять сеточку, оставить ее на некоторое время отмокать в банке с растворителем;
• затем сетку следует обработать средством для очищения карбюраторов, отряхнуть и продуть сжатым воздухом.

Замена фильтра тонкой очистки на дизеле Ford Focus 2

Учитывая плохое качество российской солярки, топливные фильтры на дизельных моторах необходимо менять чаще, чем на бензиновых двигателях. Нужно отметить, что на дизелях ФФ-2 ФТО расположен удобно, и поэтому его менять довольно просто. Работу по замене фильтра на авто Фокус-2 с мотором 1.8 TDCi выполняем в следующем порядке:

• откручиваем два болта, которыми крепится декоративный кожух топливного фильтра (на рисунке снизу он находится в правом нижнем углу);
• отсоединяем шланг подачи топлива, идущий к ФТО;
• откручиваем верхнюю гайку корпуса фильтра, поднимаем крышку и отводим ее в сторону;
• аккуратно и не торопясь вынимаем старый фильтрующий элемент из корпуса ФТО, нужно приподнять фильтр над корпусом и некоторое время подождать, пока с него не стечет вся солярка;
• в корпус доливаем топлива где-то до половины емкости, устанавливаем новый фильтрующий элемент:
• закручиваем верхнюю пластиковую гайку, устанавливаем топливопровод, крепим болтами декоративный кожух.

Меняем в Ford Focus 2 и 3

В автомобилях Ford Focus 2 на бензиновой модификации и Focus 3 топливный компонент установлен непосредственно в бензонасосе, который, в свою очередь, расположен в баке. Заменить его не так легко, особенно, если вы решили сделать это своими руками. Суть проблемы заключается в том, что топливный насос не является разборным. Фильтр (сама сетка) в насосе устанавливается компанией-производителем на весь срок пользования автомобилем. Немудрено, что он может засориться гораздо быстрее, если качество топлива не соответствует стандартам.

Топливный насос FF2

Поэтому для замены фильтра тонкой очистки придется менять весь бензонасос, так решили американские инженеры — подумали отечественные автолюбители и нашли свой «гаражный» способ замены этого компонента. Сразу предупреждаем, что производитель настоятельно не рекомендует менять фильтр таким способом, отдельно от бензонасоса, а эффективность его замены определяется исключительно автовладельцами сделавшими это.

Топливный насос FF2

Как вариант, можно установить вспомогательную деталь, которая будет очищать бензин, но к чему-либо хорошему это вряд ли приведет. Дополнительный элемент очистки будет создавать еще одну преграду в движении бензина, который, в свою очередь, дополнительно грузит бензонасос. Некоторые владельцы Фордов практикуют покупку старых ТФ на авторазборках (или бензонасосов, откуда скручивают старые фильтры) и ставят их на свои авто. Поставив такой ТФ, вы подвергаете всю свою топливную систему риску.

Инструменты

Что вам понадобится перед выполнением работ по замене ТФ:

• набор гаечных ключей;
• набор отверток;
• ветошь;
• сетка фильтра Ford Focus.

Процесс замены

1. Итак, чтобы добраться до топливного фильтра для начала нужно снять заднее сидение автомобиля.
2. Видим крышку топливного насоса — откручиваем несколько болтов, на которых она держится.
3. Открыв топливный насос, на крышке вы увидите сетку. Она, по сути, и является фильтром в этом автомобиле. В нашем примере мы будем ставить сетку от автомобиля Toyota.
4. Перед тем, как установить новую сетку, нужно скрутить ее.

   Сетка ТФ FF2

5. Установив сетку собираем бензонасос в обратной последовательности.

Признаки засорения топливного фильтра

О том, что топливный фильтр засорился, свидетельствуют следующие признаки:

• двигатель плохо работает на холостых оборотах, часто глохнет;
• при разгоне автомобиля появляются провалы, машина двигается рывками;
• движок не набирает максимальных оборотов;
• ДВС запускается с трудом после долгого прокручивания стартером.

Если ТФ забивается сильно, двигатель может совсем не запускаться. Когда происходит засорение фильтрующего элемента, топливо в недостаточном количестве подается во впускной коллектор, и в цилиндры поступает обедненная смесь.

Еще своевременная замена топливных фильтрующих элементов уберегает мотор от преждевременного износа поршневой группы. Если вместе с топливом в камеру сгорания попадает грязь, она создает задиры на стенках гильз и на поршнях, способствует преждевременному износу поршневых колец.

Можно ли заменить самостоятельно?

Да. Замену фильтра бензонасоса вполне можно произвести своими руками. Особенностью автомобилей Форд является тот факт, что у них отсутствует специальный лючок под задним сидением, открывающий доступ к бензобаку. Если действовать в соответствии с инструкцией, для замены фильтра придется снимать бензобак. Большинство владельцев Фокусов предпочитают действовать по другой схеме. Далее рассмотрим именно её.

1. Вытащите предохранитель бензонасоса.
2. Запустите двигатель и дайте ему поработать некоторое время, пока он сам не заглохнет. Процедуру можно повторить несколько раз. Это делается, чтобы стравить лишнее топливо в системе.
3. Снимите диван заднего сиденья.
4. Отогните обшивку или проделайте в ней отверстие.
5. Сделайте прорезь в кузове автомобиля, чтобы получить доступ к бензобаку.
6. Отсоедините штекер с проводами от крышки топливного модуля.
7. Сбейте уплотнительное кольцо.
8. Вытащите модуль из бака.
9. Замените топливный фильтр.
10. Установите модуль в бак и соберите детали в обратной последовательности

Сколько стоит?

Стоимость сетчатого фильтра топливного бензонасоса на американский автомобиль составляет 500-700 рублей. Для сравнения, весь топливный модуль оригинального производства обойдется в 15000 рублей.

Последствия засорения топливного фильтра

Сложно переоценить важность своевременной замены топливного фильтра. Засорение фильтра влечет неудобства, связанные с эксплуатацией автомобиля, а также негативно влияет на работу других узлов и агрегатов автомобиля. В частности, это может повлечь загрязнение топливной системы и попадание мусора в двигатель автомобиля.

При эксплуатации топливного насоса важно соблюдать ряд правил. Негативно на работу насоса влияют использование некачественного топлива, а также езда в малым количества горючего в баке.

Форд фокус 2 — замена топливного фильтра: видео

Статьи по теме:

• Как поменять воздушный фильтр Ford Focus 2 Замену воздушного фильтра Форд Фокус 2 необходимо производить своевременно – при засорении фильтрующего элемента с мотором возникают различные проблемы. В этой статье мы рассмотрим, как […]
• Надежные двигатели на Ford Focus-2 1.6, 1.8, 2.0 В данной статье будут рассмотрены сильные и слабые стороны «фордовских» моторов, особенности конструкции, а также затронут вопрос, с какой периодичностью необходимо проводить техническое […]
• Замена ремня ГРМ Ford Focus-2 1.6 л и 1.8 Замену ремня ГРМ Форд Фокус 2 необходимо производить в сроки, установленные заводом-изготовителем, невыполнение регламента грозит серьезными последствиями для ДВС. Если ремень не заменить […]

Форд Фокус Фан

Замена топливного фильтра Форд Фокус 2 — дизель удобнее, из-за того, что он находится там же, где и воздушный фильтр. Ну, а мы, бензиновые, должны лезть под машину.

Любые фильтры лучше ставить новые и оригинальные. Это относится к любителям чистить и ставить забитый фильтр обратно… Манжет внутри все равно не очистится

Топливный фильтр на Форд Фокус 2 (бензиновом) установлен в задней части автомобиля около бака и представляет из себя фильтр тонкой очистки с паранитовой прокладкой внутри герметичного металлического корпуса. Это важный элемент очистки бензина или дизеля. Его задача — предотвратить попадание загрязнений в бензонасос, что могло бы вывести из строя топливный насос. Кстати, бензин для Форд Фокус 2, да и для любой иномарки стоит заливать только на официальных и надежных заправках.

Когда и через сколько нужно менять топливный фильтр Форд Фокус.

Замена топливного фильтра Форд Фокус 2, как и на 1-й и 3-й моделях Фокус, производится каждые 30 тысяч км. Периодичность замены воздушного фильтра, как и смена фильтра салона и топливного — при нашем качестве топлива лучше сократить.

Часто, люди задают вопросы: как выбрать топливный фильтр, какой топливный фильтр купить на Форд Фокус. Лучше брать оригинальный фильтр тонкой очистки Форд от немецокго или американского производителя Форд. Ведь, многие комплектующие производятся и в Германии. Топливного фильтра Форд Фокус 2, цена составляет, в среднем, 1000 рублей. Не надо экономить на качестве, ведь, чистота бензина продлит жизнь, в какой-то степени, и свечам зажигания.

Для удобства, воспользуйтесь торцовым ключом или «трещеткой» с головкой и удлиннителем

На всякий случай — лично я, после замены почистил и дроссельную заслонку, чтобы машина задышала еще легче. Замена топливного фильтра Форд Фокус своими руками — дело такое же простое, как и замена воздушного, но нужен подъемник или яма. Откручиваем болтик кронштейна крепления фильтра, после чего можно будет опустить его с трубками ниже, для удобства демонтажа. Теперь, нужно отсоединить топливные трубки. Для этого, нужно плоской отверткой поддеть фиксатор и вывести его в верхнее положение. Так же и на второй трубке…

Следите за целостностью фиксатора и не сломайте при снятии…

После этого, выкручиваем болт, который стягивает хомут кронштейна, зажимая фильтр. Вынимаем фильтр. Не нужно заниматься чисткой топливного фильтра и ставить его обратно. Все равно не получится… Это одноразовая вещь. Вставляем новый фильтр в кронштейн и закручиваем болтик.

На бензиновом фильтре есть стрелка, обозначающая движение топлива от бака к бензонасосу. Не перепутайте при установке, в таком случае, бензин не будет поступать…

Теперь, сначала подсоединяем к фильтру топливные трубки. Вдавливаем фиксаторы, которые мы поддевали отверткой и поднимали. Теперь, прикручиваем кронштейн к кузову. На большинстве автомобилей, фильтр тонкой очистки меняется так же. Главное, будьте осторожны при работе, ведь утечка бензина неизбежна. Не тяните с заменой, здесь, как с заменой масла двигателя, чем раньше, тем лучше…

Замена бензонасоса и замена топливного фильтра Форд Фокус 2 — видео:
