Добрый день, дорогие друзья. Продолжаем цикл статье об устройстве автомобиля. Сегодня очередь дошла до тормозов – система, отвечающая за безопасное движение автотранспорта. Для простоты понимания, ее устройства рассмотрим на примере тормозной системы ВАЗ 2107.
Почему для примера взяли именно ее? – Потому что, на Жигулях классического семейства установлена самая простая схема, которая может быть в современных автомобиля. Здесь нет никаких электронных помощников, ни антиблокировочной системы и разнообразных датчиков, только водитель, педаль и тормозные механизмы. А принцип работы тормозов во всех авто одинаковый, поэтому будем двигаться от простого к сложному.
Рассмотрим устройство, схему и принцип работы всей тормозной системы и каждого ее узла в отдельности. По традиции урок «приправив» познавательными видеороликами и скриншотами с подробными объяснениями. Начнем с азов, как вообще работает тормозная система автомобиля.
Реклама:
Ликбез, как работают тормоза в авто (простой пример)
Различают пневматические тормоза и гидравлические. В легковых авто используют гидравлическую систему. Именно о ней поговорим.

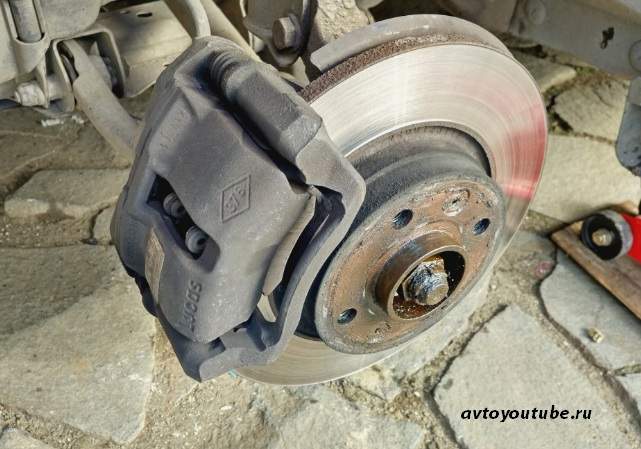

На оси автомобиля находятся подшипники, на которых насажена ступица колеса, к которой болтами или гайками прикручивается колесо. Чтобы колесо могло замедляться, должен быть тормозной элемент, который жестко соединен с ним. Этим элементов является тормозной диск, который присоединен к ступице колеса. При вращении колеса он также крутится со ступицей.
Чтобы его остановить, применяют тормозные колодки с фрикционными накладками, которые зажимают его между собой. Чем сильнее они прижмутся к диску, тем сильнее между ними сила трения, которая быстрее замедляет диск, а значит колесо, вплоть до полной остановки.
Колодки прижимают поршни, расположенные в тормозных цилиндрах. На одно колесо две цилиндра. Они находятся по бокам диска и сжимают его, как в тисках зажимают заготовку. Цилиндры расположены на суппорте. Он крепится к оси автомобиля, поворотному кулаку.
Для перемещения поршней в цилиндрах используется жидкость, которая передает усилие от педали тормоза к ним. Поэтому в систему добавлены тормозные трубки, по которым «течет» жидкость и главный цилиндр с поршнями, сжимающий ее.
Реклама:
Принцип работы тормозной системы
- Жмем на педаль тормоза
- Она закреплена штоком с поршнем главного тормозного цилиндра (ГТЦ)
- Усилие от педали через шток передается на поршень, который сжимает тормозную жидкость, находящуюся в трубках и цилиндрах
- Энергия сжатия передается на рабочие цилиндры, которые перемещают поршни вместе с тормозными колодками к диску. Он начинает притормаживать.
Чем сильнее нажмем на педаль, тем сильнее сожмется тормозная жидкость и тем большее энергии передастся колодкам, а значит, быстрее будет тормозить автомобиль, вплоть до полной остановки.
Принцип работы прекрасно продемонстрирован в видеоролике ниже:
Принцип действия тормозной системы в автомобиле ВАЗ-2107
Когда водитель хочет снизить скорость своего автомобиля, он давит на педаль тормоза. В этот момент его усилие передается на клапан в гидравлическом усилителе, который открывает канал подачи атмосферного давления в одну из камер. При этом появляющееся давление начинает давить на мембрану, которая соединена со штоком, связанным с поршнем главного тормозного цилиндра. В результате, под давлением мембраны, шток цилиндра начинает выдавливать тормозную жидкость в трубопроводы, которые ведут непосредственно к колесным тормозным механизмам. Так как жидкость абсолютно не сжимается, то все усилие передается непосредственно на тормозные механизмы. Жидкость давит на внутренние поршни рабочих тормозных цилиндров, те выдвигаются и воздействуют на тормозные колодки (в тормозных барабанах разжимают колодки, а в дисковых механизмах прижимают их непосредственно к дискам). Из-за трения тормозных колодок об барабаны и диски происходит замедление вращения колес автомобиля.
Схема тормозной системы ВАЗ 2107
В вазовских моделях классического исполнения 2101-2107 используется двухконтурная система тормозов. Первый контур отвечает за торможение передних колес, второй – за задних. Они не связаны друг с другом. Это нужно для обеспечения безопасности движения. В случае, если откажет первый контур, то остановится вам поможет второй или наоборот.
Устройство и основные компоненты системы
- Главный тормозной цилиндр
- Бачок запаса тормозной жидкости
- Вакуумный усилитель тормозов
- Шланги и трубки
- Передние тормозные механизмы: суппорт, цилиндры, колодки, диск
- Задний механизм: рабочий цилиндр, барабан, колодки
- Ручной (стояночный) тормоз: рычаг в салоне, тросы, рычаг привода колодок в задних барабанах
Рассмотрим каждый элемент подробно.
Обслуживание тормозной системы
Хоть конструкция тормозов на автомобиле ВАЗ и не такая сложная, но она все равно требует периодического технического обслуживания, которое включает в себя:
- проверку уровня тормозной жидкости в бачке;
- проверку износа тормозных колодок, барабанов, дисков;
- прокачку аварийной системы удаления воздуха;
- проверку троса стояночного тормоза;
- регулировку регулятора давления;
- регулировку натяжения приводных тросов.
Помните, что перед каждым выездом следует проверять уровень жидкости в бачке. Недостаточное количество тормозной жидкости может привести к неэффективной работе всей системы торможения. Стоит отметить, что уменьшение уровня тормозной жидкости может быть вызвано повреждением трубопровода и появлением течи.
Выполнять такую проверку тормозной системы нужно раз в два – три месяца. При выявлении сильного износа или какой-то другой проблемы, нужно обязательно выполнить замену изношенной детали или произвести ремонт. Помните, что от технического состояния тормозной системы зависит безопасность всех участников движения.
Читайте также:

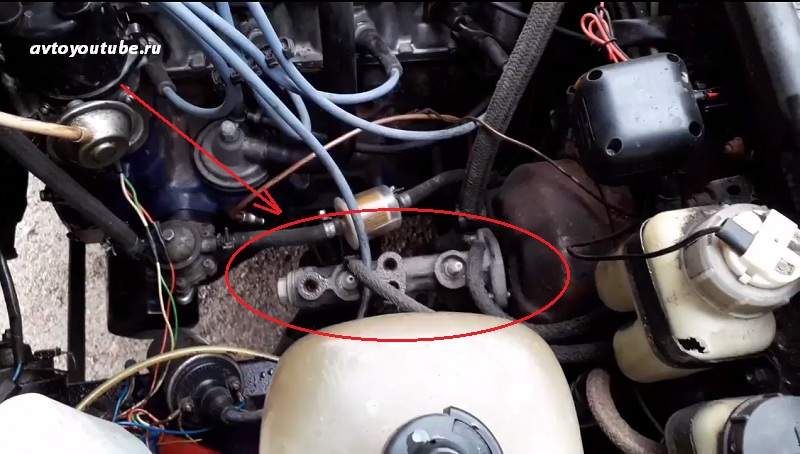

Главный тормозной цилиндр
Он отвечает за передачу усилия нажатия педали к тормозным механизмам колес. Состоит из:
- Цилиндра, который мысленно можно разделить на две части
- Поршней, по одному на каждую часть. Уплотнительных манжет на них, чтобы среда, которую нужно сжать, не перетекала по поршню
- Пружин, возвращающие поршни в исходное положение и передающие силу нажатия от одного к другому поршню
- Пыльник, защищающий полость цилиндра от попадания грязи и вытекания из него тормозной жидкости (в случае повреждения манжет)
На корпусе есть пять штуцеров. Три из них соединены трубками с тормозами колес, два – с бочонком запаса тормозной жидкости. Вы можете спросить: «Почему контура два, а штуцеров три»? Два штуцера, они расположены рядом друг с другом, нужны для подачи жидкости на первый контур передних колес, по одной трубки на каждое колесо. На второй контур, на заднюю ось, идет одна, которая разделяется тройником на два задних тормозных механизма.
Принцип работы
- Водитель жмет на педаль тормоза.
- Через рычаг, диафрагму вакуумного усилителя, сила нажатия передается на поршни главного тормозного цилиндра.
- Первым в работу вступает поршень, расположенный в первой части цилиндра. Он сжимаем жидкость, повышается давление в первом контуре, то есть, в системе передних тормозных механизмов
- Это давление выталкивает передние тормозные цилиндры, которые прижимают колодки к тормозному диску. Начинается процесс торможения
- По мере утапливания педали, сила нажатия первого поршня увеличивается. Она передавливает пружину, находящуюся между первым поршнем и вторым. Сила нажатия передается второму, который начинает перемещаться и сжимать тормозную жидкость в цилиндре.
- Повышается давление во втором контуре. Оно передается на задние тормозные механизмы
- Поршни рабочих цилиндров, которые находятся в барабанах задних колес, выталкиваются этим давлением и разводят задние колодки. Они прижимаются к барабану и в работу замедления вступают задние колеса.
Отпустив педаль тормоза, вся конструкция возвращается в исходное положение. Поршни главного цилиндра отходят на исходную позицию, давление в контурах уменьшается. Поршни рабочих цилиндров утапливаются во внутрь, освобождая колодки и тормозные диски.
В каждую камеру главного цилиндра подводится шланга с бочонка запаса жидкости. Это нужно для восполнения потерь в системе, если где-то есть утечки. Поэтому нужно постоянно контролировать уровень в бочке. Для этих целей в нем установлен поплавок, опускаясь ниже определенного уровня, замыкает электрические контакты и на приборной панели загорается сигнальная лампа о низком уровне тормозной жидкости.
Видео демонстрация принципа работы главного тормозного цилиндра Ваз 2107:
Неисправности
Основная проблема – выработка во внутренних стенках цилиндра и износ уплотнительных манжет. Вследствие этого, тормозная жидкость не сжимается с достаточным усилием, чтобы полностью передать силу нажатия педали на механизмы колес. Водитель чувствует, что педаль стала вялой. Чтобы сильнее затормозить, нужно глубже придавить педальку. При сильном износе она может провалиться полностью в пол и тогда тормоза пропадут вообще.
Реже всего ломаются внутренние пружины. На моей практике подобных случаев еще не было.
Пересыхают и лопаются уплотнительные кольца штуцеров. В этом случае неисправность можно увидеть визуально – весь главный тормозной цилиндр будет мокрый, тормоза потеряют «хватку». Часть давления будет выходить наружу, а не тормозные механизмы.
-
Читайте также:
Такая же участь может постичь пыльник. Корпус вакуумного усилителя будет мокрый, но эффективность сильно не снизиться. Поэтому только визуальный осмотр и снижающийся уровень в бачке укажет на неполадки.
Инструкции по регулировки и проверке тормозов у автомобилей лада 2107 своими руками, поиск неисправностей в тормозной системе ваз 2104, ваз 2105, ваз 2107. Эксплуатация и ремонт тормозов лада 2104. Проверка усилителя и цилиндра тормозов лада 2107. Обслуживание передних и задних тормозных механизмов, регулятора лада 2105.

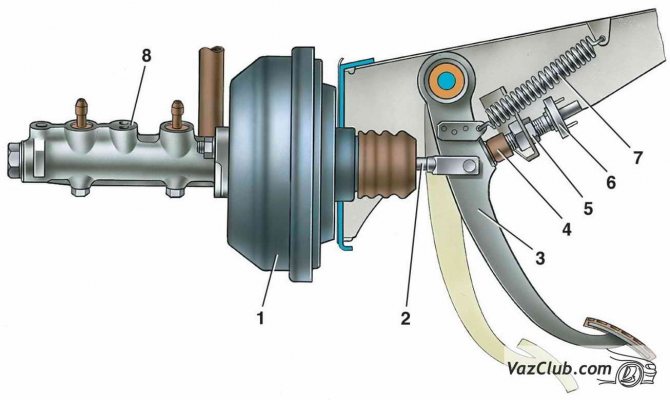

Педаль тормоза: 1 — вакуумный усилитель; 2 — толкатель; 3 — педаль тормоза; 4 — буфер выключателя стоп-сигнала; 5 — гайка выключателя; 6 — выключатель стоп-сигнала; 7 — оттяжная пружина педали; 8 – главный цилиндр
Свободный ход педали тормоза ваз 2104 при неработающем двигателе должен составлять 3–5 мм. Эту величину получают, регулируя положение выключателя 6 стоп-сигнала.
Вакуумный усилитель ваз 2104, ваз 2105, ваз 2107: 1 — фланец крепления наконечника; 2 — корпус усилителя; 3 —шток; 4 — крышка; 5 — поршень; 6 — болт крепления усилителя; 7 — дистанционное кольцо; 8 — опорная чашка пружины клапана; 9 — клапан; 10 — опорная чашка клапана; 11 — опорная чашка возвратной пружины; 12 — защитный колпачок; 13 — обойма защитного колпачка; 14 — толкатель; 15 — воздушный фильтр; 16 — возвратная пружина клапана; 17 — пружина клапана; 18 — уплотнитель крышки корпуса; 19 — стопорное кольцо уплотнителя; 20 — упорная пластина; 21 — буфер; 22 — корпус клапана; 23 — диафрагма; 24 — возвратная пружина корпуса клапана; 25 — уплотнитель штока; 26 — болт крепления главного цилиндра; 27 — обойма уплотнителя штока; 28 — регулировочный болт; 29 — наконечник шланга; 30 — клапан; А — вакуумная полость; В — канал, соединяющий вакуумную полость с внутренней полостью клапана; С — канал, соединяющий внутреннюю полость клапана с атмосферной полостью; Е — атмосферная полость
Если выключатель стоп-сигнала излишне приближен к педали, то она не возвращается в исходное положение, клапан 9, прижимаясь к корпусу 22, разобщает полости А и Е, и происходит неполное растормаживание колес при отпущенной педали. Положение выключателя стоп-сигнала регулируется его перемещением при отпущенной гайке 5. Установите его так, чтобы буфер стоп-сигнала слегка касался упора педали, при этом свободный ход педали ваз 2107 должен быть 3–5 мм. По окончании регулировки затяните гайку 5.
ПРЕДУПРЕЖДЕНИЕ Регулировку свободного хода педали тормоза производите при неработающем двигателе ваз 2107.
Если перемещением выключателя стоп-сигнала не удается устранить неполное растормаживание тормозных механизмов ваз 2105, то отсоедините от вакуумного усилителя главный цилиндр привода тормозов и проверьте выступание регулировочного болта 28 относительно плоскости крепления фланца главного цилиндра (размер 1,25—0,2 мм). Этот размер можно установить, придерживая специальным ключом конец штока 3, а другим ключом завертывая или отвертывая болт 28.

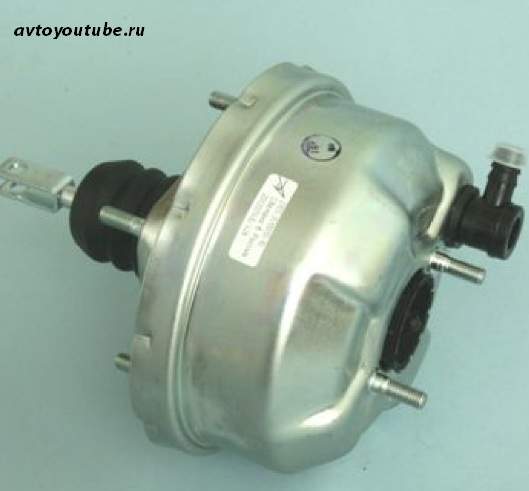

Вакуумный усилитель тормозов
Это устройство, помогает тормозить, то есть, водителю легче нажимать на педаль тормоза. Чтоб это понять, просто сравните, с какой силой нужно продавить педаль тормоза до конца на заведенном двигателе и заглушенном. Когда нажимать легче? Правильно, когда мотор работает. Как это получается? – Для понимания процесса, рассмотрим конструкцию и принцип работы вакуумного усилителя в следующих статьях, чтобы не растягивать этот урок до бесконечности.
Прокачка тормозов: инструкция пошаговая
Для лучшей прокачки тормозов «семерки» понадобится помощник. Один будет находиться под машиной и заниматься тормозными цилиндрами, другой в это время нажимает на педаль тормоза в салоне машины. В работе пригодятся такие инструменты:
- головка на 8 и 10 накидная;
- головка на 8 и 10 рожковая либо для тормозных трубок;
- прозрачная тара для отработки;
- шланг нужного диаметра.
Прокачка начинается с дальней шины от ГТЦ, следовательно, стартуют с:
- правой задней шины;
- левой задней;
- правой передней;
- левой передней.
Чтобы прокачать тормозные устройства задних шин, следует спуститься под машину. Вся работа, связанная с передними тормозами, осуществляется после заранее выполненного демонтажа шин. В другом процедура идентична:
- Снять со штуцера тормозного цилиндра защитный колпачок. Затяжку штуцера чуть ослабить ключом на 8 и 10 мм.
- Шланг состыковать со штуцером, противоположный конец отправить в емкость.
- Нажимать на тормозную педаль, пока не появится жесткость, и удерживать так в нажатом виде.
- Открутить штуцер на половину оборота. ТЖ начнет вытекать из шланга, педаль вдавлена в пол. Педаль не отпускать, пока не перестанет сочиться жидкость.
- Завернуть штуцер и повторить процесс, пока из трубки не пойдет жидкость с воздухом.
- Повторить манипуляции с остальными шинами автомобиля ВАЗ-2107. Чтобы прокачать передний тормоз, достаточно извлечь колесо.
- В завершение прокачки закрыть штуцер резиновым колпачком. В ходе прокачки следует смотреть за уровнем жидкости, который находится в расширительном бачке. Важно, чтобы в системе не оказался воздух.
Задние тормозные механизмы
На Жигулях классического семейства 2107 и других, используется барабанная система тормозов. Потому что ее установка объясняется экономией и снижением общей стоимости машины. Тем более, ВАЗ прошлых лет не обладал большими скоростями, поэтому ставить задние дисковые тормоза было не целесообразно, хотя их эффективность выше.
Конструкция
- Барабан. Он состоит из двух частей: первая крепится на оси (неподвижная), вторая – на ступице, вращается вместе с колесом
- Тормозные колодки
- Рабочий тормозной цилиндр
- Стяжные пружины
- Распорная пластина
- Рычаг стояночного тормоза
Принцип работы
Чтобы активировать полноценно задние тормоза, водителю нужно сильнее придавить на педаль. В этом случае начинает работать второй поршень ГТЦ и активируется другой тормозной контур, отвечающий за передачу усилия к тормозным механизмам задних колес.
Давление в рабочем цилиндре (он здесь один) раздвигает поршни, которые находятся по бокам. Они упираются в тормозные колодки, разводя в сторону их верхнюю часть. Колодки усажены на опорные стойки. Они могут проворачиваться на них и двигаться влево или вправо. То есть, верхняя часть разводится в сторону, нижняя, проворачиваясь на них, пытается свестись. Но, нижними краями колодки упираются в заклепки, сила поршней перемещает их на опорных стойках в сторону крышки барабана, и они равномерно прилегают всей своей поверхностью к подвижной части барабана, которая соединена с колесом и под действием силы трения происходит замедление задней оси.
Отпустив педаль, снижается давление в тормозной магистрали и цилиндре. Поршни возвращаются в исходные положения (утапливаются во внутрь), а колодки, под действием возвратных пружин сходятся, отодвигаясь от крышки барабана. Эти пружины не позволяют самопроизвольно двигаться колодкам, притормаживая ступицу.
Видео как работают задние тормоза на «семерке»:
Неисправности
«Болячки» такие же, как у передней тормозной системы. Из-за особенностей конструкции, к ним добавляются новые.
- Облом или растяжение прижимных пружин. В этом случае задняя ось самопроизвольно начнет подтормаживать
- Трещины, сколы внутренней части барабана. На ней может скапливать грязь, образовываться ржавчина, которая может заклинить колеса, хотя колодки будут сведены, так как между ними и крышкой барабана миниатюрный зазор
Ручной (стояночный) тормоз
Его название говорит само за себя. Он нужен для предотвращения скатывания автомобиля во время стоянки.
Конструкция
- Рукоятка или педаль в салоне автомобиля
- Тросы с регулировочным элементом
- Рычаг, который находится в корпусе заднего тормозного элемента, соединенный тросами с салонным рычагом
- Распорная планка колодок
Как он работает
При «натягивании» рукоятки в салоне, постановки авто на стоянку, через тросовую связь перемещается рычаг внутри барабана. Он соединен с одной из колодок подвижной осью (вокруг ее он может проворачиваться). Распорная планка упирается одной стороной в рычаг «ручника», второй в противоположную колодку. Рычаг имеет специальную форму, которая при его движении заставляет сдвигаться противоположную колодку в сторону тормозного барабана. Колодка упирается в крышку барабана, блокируя колесо.
Чтобы авто самопроизвольно не снялось со стояночного тормоза, рукоятка оборудована системой блокировки, которая срабатывает при ее поднятии вверх. В случае ножного варианта – при нажатии ногой на педаль. Чтобы разблокировать рукоять, нужно на ней нажать кнопку и ее можно свободно опустить вниз. При этом рычаг в барабане вернется в исходное положение, освободив колодки, которые сомкнутся под действием возвратных пружин.
Наглядное видео принципа работы стояночного тормоза и рабочего цилиндра на Жигулях:
«Колдун» или регулятор тормозных усилий
Он предназначен для регулировки силы срабатывания задней тормозной системы Ваз. Это нужно для того, чтобы в случае экстренного торможения с разгруженной задней осью, корма автомобиля не «пошла» юзом. Считается, если задний мост сильно загружен, то эффективность задних тормозов будет выше, за счет более сильного прижатия колес к поверхности. Значит вероятность заноса ниже, а торможение лучше.
Именно из-за того, что не всегда понятно как он регулирует усилия, передаваемые тормозам, его прозвали в народе «колдуном». Подробно рассмотрим принцип его работы, из чего он состоит и как его настраивать в следующих уроках, не забывайте подписаться.
