Проверяем термостат на ВАЗ-2110 своими руками

Процесс замены термостата ВАЗ-2110

Расположение указано стрелочкой.

Замена одной из главных деталей системы охлаждения начинается с её демонтажа. Нужно отметить, что данную процедуру придётся осуществлять не только для замены термостата, но и для его проверки.

Инструмент

Перед началом работ нужно подготовить следующие инструменты:

1. Две пластиковые канистры по 5 литров. Они понадобятся для слива охлаждающей жидкости.
2. Пустая пластиковая бутылка.
3. Крестовая отвёртка;
4. Несколько гаечных ключей. Скорее всего, понадобятся ключи на 8 и на 12.

Алгоритм замены

Подготовив место и инструменты, можно приступать к процедуре снятия термостата с автомобиля. Разборка происходит по следующему алгоритму:

Сначала требуется открутить болты, которые удерживают корпус фильтра для воздуха. Для этого понадобится ключ на 8, которым придётся выкрутить два болта.

Выдавливаем резиновые опоры из отверстий рамки радиатора.

Снимаем датчик ДМРВ с кожуха.

Убрав фильтр, получаем открытый доступ к термостату.

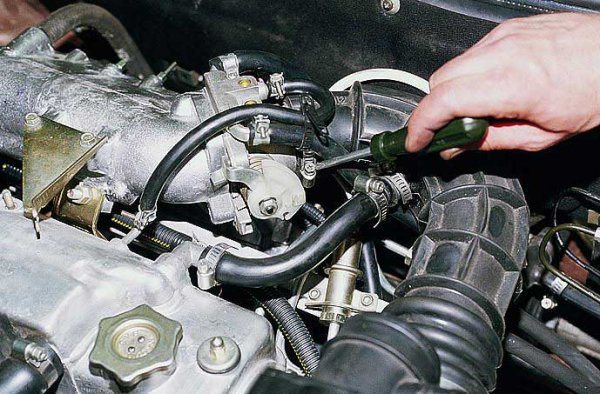

Крестовой отверткой ослабляем хомут на подводящем шланге.

Снимаем патрубок и сливаем тосол.

Во время ремонта нужно обратить внимание на состояние патрубков. Если они сильно изношены, то их лучше заменить. Так же можно заодно поменять охлаждающую жидкость и воздушный фильтр.

Далее нужно собрать воздушный фильтр и залить антифриз в систему через бачок. Перед тем, как трогаться с места, нужно завести двигатель и проверить циркуляцию ОЖ по системе. Это поможет избавиться от воздушных пробок. Если уровень антифриза в бачке упал, его следует долить.

https://youtube.com/watch?v=HbEWJxFd6Is

Замена термостата на «десятке»

Проверка термостата на работоспособность доступна каждому водителю прямо в гараже. Для этого достаточно просто прогреть мотор до рабочей температуры, а затем заглушить его и открыть капот. В подкапотном пространстве необходимо отыскать верхний и нижний шланги системы охлаждения и аккуратно проверить их температуру. Если один будет горячим, а другой холодным, то значит, термостат поломался, так как клапан находится в закрытом положении и охлаждающая жидкость не имеет возможности осуществлять циркуляцию по системе.

Замена термоэлемента термостата ВАЗ 2110 проводится значительно реже, чем необходимо переустанавливать само устройство. Термоэлемент представляет собой небольшой прибор, который отвечает за создание оптимальной температуры в салоне. Он имеет очень простое строение, поэтому и служит длительное время. Нормальным сроком эксплуатации для термоэлемента является временной интервал 5-7 лет.

Замена термостата не относится к категории сложных процедур. Как и в любом другом деле, главное подготовить для себя все необходимые инструменты и запчасти для установки. Ну и, конечно же, ознакомиться с теорией, чтобы лучше понять суть предстоящей работы. Наиболее оптимальным выходом будет просмотр видео по замене термостата ВАЗ 2110. Найти подобный ролик в интернете не составит труда.

Замена термостата на ВАЗ 2110 с инжекторным двигателем происходит по следующей схеме:

1. Для удобства доступа к термостату необходимо отключить и снять аккумулятор.
2. Далее следует открутить сливную пробку и слить жидкость из системы охлаждения.
3. Затем снимаем передний и задний шланги.
4. После этого можно будет вытащить термостат вместе с корпусом, предварительно открутив болты крепления.
5. Чтобы вынуть устройство из корпуса, необходимо зажать его в тиски. Перед этим нужно подложить между губками резиновые прокладки, чтобы не деформировать алюминиевый корпус.
6. Когда корпус будет зажат, при помощи отвертки нужно будет провернуть фиксирующую пластину до отверстий с пазами и вытащить термостат.
7. Установка нового элемента осуществляется в обратной последовательности.

При выборе прибора для замены необходимо учесть, что разные термостаты рассчитаны на разную температуру работы. Не стоит выбирать модель со слишком высоким значением. Это может приводить к периодическим перегревам двигателя. Но и слишком низкий параметр тоже ни к чему. Из-за этого двигатель будет сложнее прогреть до рабочего состояния. Так что при покупке необходимо в первую очередь учитывать климатические особенности той зоны, в которой автомобиль в основном эксплуатируется.

Устройство не является дорогостоящим агрегатом, так что его часты замены не слишком ударят по кошельку автовладельцев. Оно относится к числу расходных материалов, имеющих относительно небольшой срок службы, поэтому и стоимость их невелика. Цена термостата для замены на ВАЗ 2110 будет составлять около 300 рублей, что является небольшой суммой, исходя из актуальных цен на комплектующие для автомобилей.

Термостат ВАЗ 2110 («родной» либо более эффективный от «Лада Гранта») совсем несложно заменить самостоятельно в тех случаях, когда он выходит из строя.

Три случая для замены термостата

Так как термостат является достаточно простой деталью, менять его нужно только в трёх случаях:

1. Если клапан заклинило в закрытом состоянии и антифриз ходит только по малому кругу .
2. Если клапан заклинило в открытом состоянии, и охлаждающая жидкость циркулирует только по большому кругу . К этому же пункту можно отнести случаи, когда клапан клинит в полураскрытом положении.
3. Если машина эксплуатируется в жарком климате, и стандартный термостат не справляется с нагрузкой , его также нужно заменить на другую модель, которая будет предназначена для эксплуатации в жарком климате.

Если в этих случаях пренебречь процедурой замены термостата, это может привести к перегреву двигателя, или даже к его заклиниванию. Двигатель на ВАЗ-2110 убить сложно, но вот такая «мелочь» способна это сделать!

Клапан заклинило в закрытом состоянии

Заклинить может старый термостат и даже новый, если изделие низкого качества.

Что касается случая, когда клапан заклинило в закрытом состоянии, то это очень опасно для двигателя.

Безусловно, каждый из водителей летом наблюдал картину, как автомобили стоят с открытым капотом, из-под которого валит пар, а под машиной растекается лужа. Эта ситуация случается из-за перегрева охлаждающей жидкости, которая расширяясь при нагреве, разрывает патрубки или радиатор.

Как определить неисправность термостата даже с неисправным датчиком температуры двигателя

Хотя многие водители жалеют лопнувший радиатор, это не самое страшное, что может случиться. Бывает так, что перегретый двигатель просто клинит, так как металл при нагревании очень сильно расширяется. Поэтому за температурой антифриза нужно следить постоянно.

Если температурный датчик вышел из строя, то опытный водитель может определить повышение температуры по поведению автомобиля. Когда двигатель перегревается, он начинает сильно «тупить», то есть медленно набирает обороты и скорость. В этом случае рекомендуется быстро прекратить движение и подождать, пока мотор не остынет.

Если же клапан термостата заклинит в открытом состоянии, то летом это можно и не заметить. Зимой эту проблему можно определить по медленному нагреву салона.

Как проверить термостат, не снимая его с автомобиля

Проверить работу термостата на ВАЗ-2110 очень просто. Главное при проверке – это работа с холодным мотором.

Проверка происходит по следующему алгоритму:

1. Холодный двигатель запускается и прогревается в течение 2–3 минут. В это время охлаждающая жидкость должна ходить только по малому кругу.

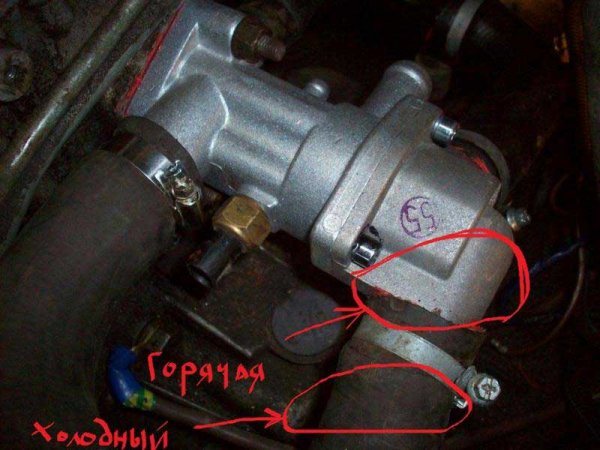

2. Чтобы проверить, что движение антифриза происходит именно так, нужно потрогать патрубок, который идёт к верхней части основного радиатора охлаждения. Он должен быть холодным, это показывает, что клапан термостата находится в закрытом состоянии.

   Определить неисправность термостата можно не снимая с автомобиля.

3. Как только температура двигателя поднимется до 90 градусов, клапан должен открыться, и антифриз пойдёт по большому кругу. Если этого не произойдёт, клапан термостата заклинило, и он не открывается.

В другом случае клапан может заклинить в открытом состоянии. Тогда антифриз будет сразу же после запуска двигателя циркулировать по большому кругу. Это никогда не приведёт к перегреву двигателя, но существенно повлияет на расход топлива, так как рабочая температура мотора будет достигнута за более продолжительное время.

Видео о проверке термостата без снятия с автомобиля

Как проверить работу термостата на ВАЗ-2110 после его снятия

Термостат проверяется в емкости с водой определенной температуры.

Если владелец автомобиля хочет определить работоспособность термостата со стопроцентной вероятностью, то его нужно демонтировать с автомобиля и проверить в воде путём нагрева. Процедура снятия будет описана ниже, а сам термостат проверяется следующим образом:

1. Устройство снимается с автомобиля и помещается в ёмкость с горячей водой или антифризом. Нужно приготовить градусник для точного определения температуры.
2. Первоначальная температура должна быть около 70–80 градусов.
3. Потом температуру жидкости следует постепенно повышать до 90 градусов.
4. При достижении 90 градусов, клапан термостата должен полностью раскрыться. После того, как термостат будет вынут из воды, клапан должен закрыться. Если этого не произойдёт, устройство нужно заменить.

Кроме того, даже полностью рабочий термостат желательно заменить, если его корпус имеет различные сколы и трещины.

Можно ли проверить термостат на ВАЗ-2110 своими руками

Состояние термостата могут определить работники СТО, но также это под силу сделать каждому собственнику машины, имеющему хотя бы поверхностное представление об устройстве отечественных машин.

Запустите двигатель и отследите, до какой температуры нагревается охлаждающая жидкость, тосол или дистиллированная вода – данные указаны на щитке, показывающем состояние приборов. Температура вскрытия термостата на ВАЗ-2110 достигает значений в промежутке 83-87 градусов.

Когда температура двигателя меньше вышеуказанной, клапан прибора находится в закрытом состоянии и антифриз проходит по малому кругу.

Понять это можно, испробовав все собственными руками. Для этого ощупайте шланг радиатора, подходящий к последнему снизу, а также сам радиатор. Если термостат закрыт, их температура холоднее термостата, это объясняется попаданием жидкости в радиатор.

1. Если температура в механизме охлаждения поднимается до 85 градусов по Цельсию, основной клапан приходит в движение, а значит жидкость для охлаждения двигателя начинает курсировать не только по малому, но и по большому контуру. После нагревается радиатор и шланг, размещенный снизу.
2. Если температура достигает 102 градусов, основной клапан раскрывается полностью, радиатор при ощупывании горячий сверху и прохладнее снизу, горячим остается патрубок в нижней части.
3. Если клапан от термостата открыт, а нижний патрубок и радиатор не нагреваются, можно сделать вывод, что клапан не работает. Значит, старый прибор пора заменить на новое устройство.

Еще есть один верный способ, как можно проверить термостат на ВАЗ-2110 в домашних условиях. Находясь в работающем состоянии двигателя, радиатор теплеет ровно так же, как и корпус термостата, а салон автомобиля по-прежнему остается холодным? Значит, всему виной неполное прикрытие прибора. Некорректная работа термостата в этом случае провоцирует быстрый износ двигателя – для последнего важно достигать рабочей температуры. Замена детали – вот что может спасти ВАЗ-2110 от куда более серьезной поломки, чем его неисправность.

При наличии кастрюли с водой и технического вида термометра проверить функционирование термостата легко. Чтобы шток клапана мог перемещаться, добавьте искусственный воск, который при изменении формы плавления соответственно изменит свое количество.

При нагреве воды с термостатом внутри можно самостоятельно регулировать, когда именно срабатывает клапан. Температура, при которой клапан находится в открытом состоянии, чаще всего указана на корпусе приспособления.

Какими двигателями комплектуется ВАЗ 2110?

Автомобиль ВАЗ-2110 выпускается с 1996 года. При этом силовая часть постепенно подвергалась изменениям:

• 21100 — базовая модель 1996-2000 года выпуска. На авто устанавливался мотор с 8-ю клапанами и объемом 1,5 литра (мощность 69 л.с.);
• 21101 — модель, выпускающаяся с 2004 года. Двигатель — инжекторный, 1,6 литра, 8 клапанов;
• 21102 — 8-клапанный мотор, 1,5 литра, инжектор;
• 21103 — 16-клапанный агрегат, 1,5 литра, инжектор.
• 21103 М — 16-клапанный двигатель, 1,5 литра, инжектор (выпускалась с 2002 года);
• 21104 — 16-клапанный мотор, 1,6 литра, инжектор;
• 21104М -16-клапанный двигатель, 1,6 литра, выпуск с 2004 года;
• 21106 GTI — 16-клапанный мотор, 2,0 литра, 150 л.с.;
• 2110 «Премьер» — 16-клапанный силовой агрегат, объем -1,5 литра;
• 2110 «Консул» — лимузин, объем — 1,5-литра;
• 2110-91 — роторно-поршневой двигатель, 1,3 литра.

Где установлен термостат на ВАЗ-2110?

Вне зависимости от типа силового агрегата, термостат находится в одном месте — ниже кожуха воздушного фильтра. Там можно увидеть крышку устройства, под которой установлен требуемый элемент.

Это упрощает поиск и замену термостата на ВАЗ 2110 любой модификации.

Замена термостата ВАЗ 2110 инжектор 8 клапанов

Для замены неисправного узла на «десятке», вам понадобится ёмкость объёмом не менее 10 литров (можно использовать две по пять) и стандартный набор инструментов. Выполните следующие действия:

• Слейте охлаждающую жидкость с двигателя.
• Снимите корпус воздушного фильтра для доступа к месту работы.
• Ослабьте хомуты и снимите патрубки.
• Разберите корпус, выкрутив 2 болта, после чего извлеките деталь.
• Выполните замену и соберите всё в обратной последовательности.

Замена термостата на ВАЗ 2110 своими руками выполнена. Теперь необходимо залить охлаждающую жидкость обратно в систему и запустить двигатель. Контролируйте уровень антифриза в расширительном бачке, поскольку при прогреве из системы может выходить воздух.

Первые несколько дней проверяйте систему на герметичность, чтобы избежать потерь охлаждающей жидкости. Замена термостата ВАЗ 2110 инжектор 16 клапанов производится аналогичным методом.

Спасибо за подписку!

Как распознать неисправность?

Устройство меняется в двух случаях:

• Основной клапан не открывается и не пускает охлаждающую жидкость по большому кругу. В такой ситуации двигатель быстро перегревается, что может стать причиной его выхода из строя. Если ничего не предпринимать, прогорает прокладка ГБЦ, а из-за роста температуры и расширения металла усиливается трение поршней о стенки цилиндров.
• Клапан заклинил и остался все время в открытом состоянии. При такой неисправности двигатель практически перестает греться или набирает рабочую температуру медленно. Если дело происходит зимой, то замена термостата обязательна.

Таким образом, признаки поломки клапана термостата следующие:

• Перегрев силового агрегата;
• Медленное повышение температуры, а при эксплуатации в тяжелых условиях — закипание ОЖ;
• Повышение расхода топлива.

Как правило все эти признаки проявляются одновременно.

ЧИТАЙТЕ ПО ТЕМЕ : Неисправности ВАЗ 2110 и других автомобилей серии.

Своими руками. Проверка и замена термостата ВАЗ 2110.

Лопнувший радиатор, конечно, бывает жалко. Однако еще хуже, когда двигатель заклинило из-за такой, казалось бы, мелочи, как не рабочий термостат. Это мозговой центр всей системы охлаждения и отопления, от термостата зависит то, как двигатель справляется с нагрузками и сколько потребляет топлива. Как правильно проверить термостат на моторах ВАЗ 2110-2112, как найти замену, как поменять правильно и быстро своими руками — разбираемся прямо сейчас.

Замена термостата на ВАЗ-2110 с инжекторным 8-клапанным мотором

Для замены термостаты на 8-клапанном двигателе ВАЗ-2110 (инжектор) действуйте так:

1. Подготовьте инструмент. Вам потребуется тройник с трубками сечением 1,9 см (для переделки схемы подключения, не обязателен), полуметровый шланг, пуская емкость (подойдет пластиковая бутылка), несколько хомутов на 2,5 см в диаметре (две-три штуки), ключ на «восемь», отвертка, ключ-шестигранник на 5.
2. Закупите необходимый материал — прокладку для корпуса, герметик на силиконовой основе, термостат, ветошь, антифриз.
3. Выкручивайте болты, удерживающие оболочку фильтра.
4. На шлангах патрубка дросселя и вентиляции картера послабляйте зажимы, а после скручивайте болт фиксации тросика газа.
5. Отделяйте электрический разъем.
6. Убирайте резиновую подушку из отверстия в кронштейне корпуса, а после демонтируйте воздушный фильтр.



7. Скручивайте болты на картере сцепления и блоке цилиндров, а далее демонтируйте модуль зажигания. Описанное действие необходимо, чтобы получить доступ к пробке слива ОЖ.
8. Скручивайте пробку для слива на радиаторе и блоке охладительной системы, после чего сливайте ОЖ.
9. Послабляйте хомуты на патрубках термостата, демонтируйте устройство и скручивайте датчик контроля температуры. Здесь же снимайте контактный разъем контроллера.
10. Если конструкция позволяет заменить главный клапан, то с помощью ключа-шестигранника разберите термостат и проведите замену.
11. Ставьте новое устройство и подключайте патрубки на прежние места. По возможности поменяйте заводкой шланг на более длинный.

    Вытирайте ветошью патрубки и выводы корпуса, поменяйте прокладку между корпусом и мотором и протягивайте хомуты. Доливайте антифриз и проверьте систему на факт отсутствия течи. Через 10-20 километров осмотрите места стыков еще раз.

Демонтаж и замена

Выполнить замену термостата на автомобиле ВАЗ 2110 не составит особого труда даже без помощи специалистов. Вы проверили его работоспособность, убедились в неисправности.

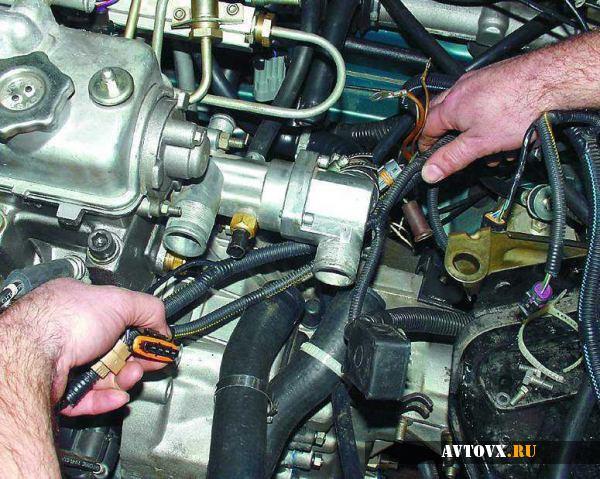

Снятие

Демонтаж термостата предусматривает выполнение работ в следующей последовательности:

1. Возьмите отвертку, ключ на 8, ключ-шестигранник на 6 и прочие инструменты.
2. Убедитесь, что двигатель холодный. На нагретом моторе проводить работы категорически запрещается.
3. Слейте охлаждающую жидкость, открутив пробку.
4. Снимите воздушный фильтр.
5. Найдите хомут на шланге радиатора. Немного ослабьте его, полностью снимать не нужно.
6. Отключите шланг от термостата.
7. Аналогичным методом отключите шланг насоса охлаждающей жидкости.
8. Ключом на 5 выкрутите болты, которые крепят термостат. Всего их на ВАЗ 2110 предусмотрено три.
9. Демонтируйте крышку термостата.
10. Из крышки извлеките термостат и уплотнительные кольца, выполненные из резины.

Установка нового компонента

Теперь разберемся, как поменять старый термостат от ВАЗ 2110 на новый.

Как мы уже отмечали, многие мастера рекомендуют использовать термостат от ВАЗ 2111. Он практичнее, надежнее, компактнее. Потому рекомендации по замене мы предлагаем с прицелом на использование именно такого термостата.

Процесс монтажа не сложный, но потребует от вас определенной аккуратности в выполнении каждого из этапов:

1. Сначала врежьте специальный тройник в подводящий шланг от печки. Это необходимо потому, что термостаты некоторые имеют пять штуцеров без выхода на расширительный бак. А нам требуется шесть.
2. Демонтируйте трамблер, что позволит удобнее выполнять следующие этапы. Но это актуально только для карбюраторного мотора. В инжекторных моделях ВАЗ 2110 этот этап пропускайте.
3. Обязательно отметьте положение трамблера относительно корпуса доп агрегатов, чтобы не допустить ошибку при обратной сборке. В противном случае, вы собьёте зажигание, запуск двигателя нарушится.
4. Демонтируйте тройник с ГБЦ.
5. Очистите от следов старой прокладки головку привалочной плоскости.
6. Возьмите новый термостат, подходящий под ваш автомобиль. Заглушите тонкий выход на подогрев при помощи дроссельной заслонки. Он вам в будущем не потребуется.
7. Выкрутите верхнюю шпильку и установите на ее место новую, удлиненную.
8. Не пугайтесь, новый термостат короче старого, выходу и труба не совпадают. Это не страшно. Необходимо полностью демонтировать трубу и поставить на ее место новую. Отлично подходит элемент от ВАЗ 2112. Также желательно отыскать новый угловой патрубок.
9. Установите новую трубу, не забудьте при этом про прокладку.
10. Укоротите угловой патрубок и прикрутите его на место.
11. Поменяйте стандартный шланг печки на новый, который подходит под ваш термостат.
12. Подключите к штуцеру расширительный бачок, который специально для этого служит.
13. Проверьте качество каждого соединения, чтобы потом не пришлось всю работу делать заново.
14. Залейте новую охлаждающую жидкость.
15. Извлеките весь воздух из системы.
16. Прогрейте двигатель, пока не включится вентилятор. Для этого необходимо подогреть силовой агрегат примерно до 85 градусов.
17. Если вы не заметили следов капель, утечет, значит, замену детали вы выполнили верно.

Статья в тему: Замена диска сцепления на ВАЗ 2109 (Видео)

Как менять термостат на ВАЗ-2110 с инжекторным 16-клапанным мотором?

При замене неисправного устройства на 2110 с 16-клапаныным двигателем требуемый инструмент и алгоритм действий практически неизменен:

1. Сливайте ОЖ из системы;
2. Демонтируйте воздушный фильтр;
3. Послабляйте фиксацию водяных патрубков (подводящих и отводящих), подключенных к термостату;
4. Скручивайте болты, удерживающие устройство на блоке.
5. Демонтируйте крышку (при необходимости);
6. Доставайте главный клапан из кожуха;
7. Возвращайте все на место в обратной последовательности. Обязательно поменяйте резинку, применяемую для уплотнения корпуса.

Как менять термостат на ВАЗ-2110 с карбюраторным 8-клапанным мотором?

В случае выхода из строя термостата на «десятке» с карбюратором и 8-клапанным силовым агрегатом, алгоритм остается неизменным:

1. Подготовьте инструмент (описывался выше);
2. Сливайте ОЖ (не обязательно), если сливаете, то не забудьте открыть пробку расширительного бачка;
3. Отбрасывайте три патрубка, подходящие к корпусу устройства (предварительно послабляйте протяжку с помощью шестигранника);
4. Ослабляйте хомут и демонтируйте термостат со шлангом.

В остальном действия остаются аналогичными тем, что были описаны для инжекторного 8-клапанного мотора.

Как проверить работает термостат на ВАЗ-2110 или нет?

Перед заменой устройства убедитесь в его неисправности.

Выделим следующие варианты:

По нагреву (без снятия).

Дайте автомобилю остыть после поездки, беритесь за нижний патрубок и просите помощника завести мотор.

Температура патрубка должна постепенно расти (через 2-3 минуты он становится теплым). Если так и происходит, то термостат целый.

По состоянию термоэлемента (с демонтажем).

Алгоритм действий, следующий:

• Демонтируйте термостат и доставайте из него пусковой элемент;
• Набирайте воду в металлическую емкость, устанавливайте в нее градусник (тот, что для измерения температуры воды), и нагревайте жидкость до 94 градусов Цельсия. Если термостат исправен, то из пускового узла выдвигается специальный шток (он должен начать двигаться уже при 82-84 градусах Цельсия). При отсутствии реакции менять все устройство не нужно — достаточно приобрести новый теплочувствительный элемент и заменить его. Таким же способом проверяются новые термостаты.
• По внешнему виду. Осмотрите состояние устройства. Если на корпусе имеют место сколы или трещины, то не экономьте деньги на покупку. Такое устройство с большой вероятностью скоро выйдет из строя.

Будьте внимательны и при покупке нового термостата.

• Проведите с ним эксперимент, описанный в пункте 2. Если при достижении 80-85 градусов Цельсия шток не начинает выдвигаться, то устройство неисправно.
• Осмотрите состояние узла на факт механических повреждений.

Проверка термостата ВАЗ 2110 (инжектор)

Наверное, каждый более-менее опытный водитель знает, что термостат представляет собой устройство, которое несет ответственность за грамотное перераспределение жидкостных потоков в двигателе автомобиля.

В процессе активной эксплуатации машины данное приспособление может заклинить на малом либо на большом циркуляционном круге, что станет причиной недогрева или перегрева мотора.

Понятно, что транспортное средство с неисправной охлаждающей системой использовать нельзя, а значит, собственнику автомобиля предстоит замена устройства, вышедшего из строя.

Но перед этим следует удостовериться в том, что такая замена действительно необходима. То есть нужно проверить термостат на работоспособность. Делается это без демонтажа двигателя таким способом: запускаем мотор и все свое внимание направляем на приборный щиток, где показывается температура жидкости для охлаждения. Главный клапан интересующего нас устройства открывается при температуре от +83 до +87 °С. Если двигатель имеет меньший показатель температуры, жидкость перемещается по малому кругу (то есть, клапан находится в закрытом состоянии).

Установить, работает термостат или нет, можно достаточно просто – прикоснитесь к радиатору охлаждения ТС и его нижнему шлангу. Если на ощупь шланг холоднее, значит, устройство находится в закрытом положении (в радиатор нет подхода охлаждающей жидкости). При температуре 102 градуса радиаторный клапан полностью открывается. В этом случае нижний патрубок и верхняя зона радиатора должны быть ощутимо горячими /(а вот нижняя зона – холоднее). Если вы не чувствуете рукой нагрева, становится понятным, что термостат необходимо менять.

Какие «подводные камни» возможны в процессе монтажа?

• Чтобы избежать проблем в процессе замены детали, учтите следующее:
• Перед началом работ дайте двигателю остыть;
• Полностью сливать ОЖ не обязательно (но лучше это сделать);
• Перед заменой убедитесь, что проблема именно в термостате (используйте рекомендации выше);
• В процессе сборки меняйте хомуты, так как старые вряд ли выдержат повторную протяжку;
• Устанавливайте новую прокладку между корпусом и кузовом (даже если она выглядит нормально);
• Старый патрубок между расширительным бачком и термостатом может оказаться коротким, поэтому покупайте новый. Оптимальный вариант — покупка патрубка под 2211 (он подходит идеально).

Термостаты ВАЗ-2110 нового и старого образца: особенности монтажа и отличия

Тип используемого на ВАЗ-2110 термостата зависит от года выпуска транспортного средства.

Первоначально устанавливались такие же устройства, как на «восьмерках» и «девятках», но из-за низкой эффективности и частых поломок их пришлось заменить.

Главные отличия новой конструкции (5-дырочный термостат) — возможность разборки и замены только пускового (теплочувствительного) элемента.

На старых машинах устройство объединялось с блоком мотора с помощью короткого патрубка.

В новых моделях фиксация производится на пару шпилек. При этом между термостатом и силовым узлом расположена паронитовая прокладка, которую можно обрабатывать герметиком на силиконовой основе (такая процедура обязательна не всегда).

После 2003 года 5-дырочные термостаты постепенно меняются на 6-дырочные.

По заявлению производителей они отличаются стабильностью и обеспечивают лучшую работу при больших морозах.

Преимущества нового устройства:

1. Стабильная температура ОЖ;
2. Отсутствие сбоев в работе отопителя;
3. Больший ресурс работы.

После установки 6-дырочного термостата мотор с легкостью набирает рабочую температуру при 20-30-градусном морозе даже при включенном отопителе.

Также нужно знать, что байпас каналы в 5 и 6 дырочных термостатах разные. В первом это 16 мм, а в шести дырочном 11 мм.

Это влияет на то, что циркулирующий антифриз через байпас канал в 11 мм по малому кругу протекает быстрее, чем через канал в 16 мм, а значит увеличивается проток (объем) ОЖ через печку, поэтому внутри автомобиля будет теплее.

Монтаж устройства производится двумя способами:

В первом и во втором случае для выполнения работы потребуется три литра тосола, прокладка для термостата, заливной и подводящий шланги, а также новый термостат.

Кроме того, запаситесь хомутами на 15-28 мм (потребуется 5-6 штук).

Чтобы не пролить ОЖ в процессе монтажа, сбрасывайте патрубок с узла дросселя (идущий на саксофон) и сливайте постепенно антифриз до момента, пока течь прекратиться. После этого продолжайте работу.

Стоимость и артикулы термостата на ВАЗ-2110

Если термостат разборный, можно заменить только верхнюю крышку с клапаном.

Что касается приобретения нового термостата на ВАЗ-2110, то особенностью данной модели является возможность замены только одного пускового элемента. Это обойдётся в два раза дешевле.

Хотя стоимость устройства в сборе тоже, как правило, невысока и колеблется в районе 1 000 рублей.

Слева 5-ти дырочный термостат, справа – 6-ти дырочный.

При покупке термостата нужно помнить, что они бывают старого и нового образца. Если на вашей машине установлена деталь старого образца, а в магазине имеются в наличии только детали нового образца, не стоит расстраиваться. При наличии смекалки и ножовки по металлу новая деталь отлично устанавливается на место детали старого образца.

Подгонка старого образца под новый

Установка 6-ти дырочного термостата.

Для этого нужно только отпилить кусок патрубка, который идёт от помпы, после чего отсоединить кусок от старой детали. После этих манипуляций термостат нового образца прекрасно впишется в систему охлаждения автомобиля.

Так как при покупке запчастей для отечественных автомобилей существует шанс приобрести бракованную деталь, перед покупкой термостата его можно проверить на герметичность. Для этого нужно просто сильно дунуть в штуцер. Если корпус герметичен, то воздух должен остаться внутри. Если воздух выходит наружу, то такую деталь приобретать не стоит.

Оригинальный термостат, который ставился на производстве, имеет артикул 2110–1306010. Стоит он недорого, но и качество его стабильностью не отличается. Большинство владельцев ВАЗ-2110 предпочитают приобретать аналоги, которые служат гораздо больше времени.

Все зарубежные аналоги значительно дороже, но установив их, владельцы лишаются головной боли, связанной с работой термостата. Спросом пользуются детали Fenox, Pekar, Finwhale, Luzar.

Термостат для ВАЗ-2110 Finwhale T111.

Итоги

Замена термостата на ВАЗ-2110 — работа, которая с легкостью выполняется своими руками, без привлечения специалистов.

Главное — внимательно подходите к проверке устройства, будьте осторожны при работе на прогретом моторе, следуйте инструкциям производителя и рекомендациям в статье.

Видео — как поменять старый 5 дырочный термостат на новый 6 дырочный.

https://youtube.com/watch?v=JiOcujk1qYE

Термостат ВАЗ 2110 может быть двух конструкций. Тип его зависит от того, в каком году выпущен сам автомобиль. На первых десятках устанавливались термостаты, которые похожи по конструкции на используемые в восьмерках и девятках.

Эффективность у них маленькая, по этой причине в десятках более поздних стали применять несколько иные типы термостатов. Основное отличие нового в том, что он является разборным. Это огромное преимущество, так как ремонт значительно облегчается.

Проверка работоспособности

Перед тем как поменять термостат на вашем автомобиле ВАЗ 2110, его сначала рекомендуется проверить на предмет функциональности. Порой проблема кроется в другом, а умельцы сразу же принимаются за довольно сложную замену элемента охлаждения. Торопиться не стоит. Сначала мы поговорим о том, как проверить термостат на ВАЗ 2110.

1. Нагрев патрубка радиатора. Возьмитесь за нижний патрубок рукой, а товарища попросите завести двигатель. Предварительно машина должна как следует остыть, то есть быть холодной. Сначала патрубок будет тоже холодным, но при запуске мотора быстро нагреется. Если так и произошло, значит, термостат исправен.
2. Термоэлемент. Чтобы развеять сомнение, выполните разборку. Со снятого термостата извлекают термоэлемент, который отвечает за запуск циркуляции охладителя. Опустите этот элемент в подогретую примерно до 75 градусов воду и подогрейте дальше. Опустите теперь в воду градусник, следите за температурой и прибором. Когда температура начнет достигать 90 градусов, шток из термоэлемента должен выдвинуться. Если этого не произошло, замените термоэлемент. Это частая проблема, которая не требует полной замены всего термостата. Вы должны знать, сколько стоит термостат на автомобиль ВАЗ 2110, и тратить такие деньги впустую не особо хочется.
3. Новый элемент. Если замена все же требуется, извлекайте старый термостат, берите его с собой в магазин автозапчастей и покупайте такой же новый. Но будьте внимательны, чтобы не приобрести бракованную деталь. Подуйте как следует в штуцер. Если воздух не выходит ни откуда, значит, деталь исправна.

Статья в тему: Как и когда пора менять сечи зажигания на ВАЗ 2114

Новый термоэлемент

Конструкция термостата ВАЗ 2110

В его основе находится чувствительный элемент, он полностью погружен в жидкость. При нагреве биметаллическая пластина деформируется. Клапан термостата открывается, а жидкость, которая находится в системе охлаждения, начинает перемещаться в одном направлении. Если упростить всю конструкцию, то окажется, что термостат ВАЗ 2110 служит для того чтобы подавать горячий тосол в радиатор.

На автомобилях первых выпусков корпус элемента и блок двигателя соединялись при помощи небольшого патрубка. Если же взглянуть на новые десятки с инжекторными моторами, то можно увидеть, что в них крепление устройства произведено с помощью двух шпилек. Следовательно, между корпусом термостата и блоком ДВС нет никаких лишних резиновых изделий и хомутов. Имеется только прокладка из паронита.

В основе любого термостата лежит клапан, изготовленный из термочувствительного материала, а также корпус, полностью герметичный. Если на вашем автомобиле установлен инжектор, то термостат ВАЗ 2110 будет разборным. В случае с карбюраторной системой питания, его конструкция неразборная.

Если принять во внимание цену различных конструкций, то намного лучше использовать именно первый вариант, такой, который используется на инжекторных двигателях. Правда, весь в сборе элемент имеет достаточно высокую стоимость. Но при поломке не нужно менять его целиком, достаточно установить новый термочувствительный элемент, который расположен внутри корпуса. Сам же корпус менять не нужно.

Как устроен термостат. ВАЗ-2110

Если рассматривать все разновидности устройств, то можно выделить два основных узла – герметичный корпус и клапан на термочувствительном элементе. Но есть небольшая разница. При карбюраторной системе питания используется неразборный термостат (ВАЗ-2110). Инжектор позволяет разобрать конструкцию и заменить только вышедшие из строя элементы.

Конечно, второй вариант намного лучше, так как стоимость отдельных элементов намного меньше. Но в некоторых случаях клапан термостата ВАЗ-2110 (для инжекторных моторов) может иметь и высокую стоимость – все напрямую зависит от производителя. Предпочтение стоит отдавать фирмам, которые занимаются поставками на конвейер АвтоВАЗа. Помните одно: АвтоВАЗ производит машины, а не запчасти. Поэтому при виде продукции, на которой в качестве производителя указан автоконцерн, задумайтесь о качестве изделия. Вряд ли оно достойное.

Снятие термостата ВАЗ 2110

При демонтаже термостата необходимо выдержать некоторое время, чтобы двигатель полностью остыл. В противном случае можно получить травмы. Затем полностью сливается жидкость из системы охлаждения. Для этого предусмотрено два сливных отверстия, которые находятся на радиаторе блоке двигателя. Независимо от того, какой тип именно у вас на автомобиле установлен, эти сливные отверстия будут присутствовать.

На радиаторе заглушка выкручивается руками. Бронзовая заглушка, которая находится в блоке двигателя между третьим и четвертым цилиндром, выкручивается ключом на «13». Чтобы жидкость начала сливаться, необходимо выкручивать пробку на расширительном баке. Чтобы демонтировать термостат старого образца, необходимо при помощи отвертки или ключа на «8» (иногда «6») провести ослабление хомутов. После этого снимаете термостат.

Если у вас на автомобиле установлен термостат нового образца, то потребуется провести те же самые операции по сливу жидкости. Как правило, после демонтажа обнаруживается, что прокладка под ним разрушилась. Если это случилось, то в обязательном порядке установите новую. Если у вас имеется паранит, то можно даже вырезать прокладку из него.

Чтобы улучшить герметичность, вам потребуется зачистить и обезжирить все места, которые прилегают друг другу. А также рекомендуется наносить на паронитовых прокладку тонкий слой силиконового герметика. Но запомните, если вы его наносите, то затяжку резьбовых соединений проводить только минут через 15-30. Жидкость в систему охлаждения залить можно будет примерно через час.

Поломки термостата

Как любое другое устройство, на автомобиле ВАЗ 2110 термостат имеет свои признаки неисправности. В частности, если он выходит из строя, так значительно повышается рабочая температура двигателя. Обратите внимание на то, что на автомобилях ВАЗ после поломки термочувствительного элемента клапан переходит в положение, при котором жидкость циркулирует по меньшему кругу.

Другими словами, она не поступает в радиатор. Если это случилось летом, то ничего приятного в такой поломке вы не увидите. Самый эффективный способ слегка остудить двигатель – это открыть печку и включить вентилятор обдува на максимальную скорость.

Причем двигатель будет перегреваться не только во время движения по населенному пункту с малыми скоростями, но также при езде на более высоких скоростях, когда, казалось бы, обдув всего подкапотного пространства происходит в усиленном режиме.

Но если у вас появились такие симптомы на автомобиле ВАЗ 2110, термостат обвинять сразу же не стоит. Вполне возможно, что вы перепутали поломку датчика включения вентилятора и непосредственно термостата. На инжекторных автомобилях измеряется температура в корпусе термостата (на фото видно расположение датчика температуры).

На электронный блок управления, а также на прибор в панели перед водителем, поступает сигнал именно с него. Если на автомобиле происходит управление работой вентилятором через электронный блок управления, то работает вышеописанная схема. Но на старых автомобилях ВАЗ 2110 и подобных, используется второй датчик, который работает только лишь с вентилятором.

Находится он в корпусе радиатора охлаждения. Как правило, он включен в минусовую цепь питания без каких-либо устройств коммутации, например, электромагнитного реле. Вследствие этого происходит обгорание контактов внутри датчика и преждевременный выход его из строя.

Признаки неисправности термостата

Если на ВАЗ-2110 термостат неисправен, то будет наблюдаться повышение температуры двигателя. К сожалению, при поломке чувствительного элемента происходит переключение клапана в положении, которое соответствует малому кругу охлаждения. Следовательно, жидкость из рубашки двигателя не попадает в радиатор. Что делать в таком случае? Открывать кран печки и включать вентилятор на самую большую частоту вращения. Даже если жарко на улице, этот способ не стоит обходить стороной – он поможет спасти мотор от перегрева.

Такое поведение заметно, как правило, не только в режиме движения по городу. Даже при езде по трассе на высокой скорости рост температуры будет быстрым. Поэтому спутать, что вышло из строя на автомобиле ВАЗ 2110 – термостат или датчик температуры, практически невозможно. Помните одну особенность системы: замер температуры происходит в блоке двигателя, там установлен датчик. Именно с него сигнал поступает на ЭБУ или на индикатор температуры. А включение вентилятора происходит благодаря сигналу, поступающему с датчика, расположенного в нижней части радиатора.
