Чистка и регулировка карбюратора ВАЗ 21099

Как правильно настроить карбюратор ВАЗ-2109

Основное количество автомобилей ВАЗ семейства «Самара», и частности ВАЗ-2109, с конвейера шли с карбюраторной системой питания, и только позже небольшая серия получила инжекторы. Карбюраторная система обладает простой конструкцией и достаточно надежна, но основной ее составной элемент – карбюратор требует периодической регулировки. ВАЗ-2109 и иные модели семейства комплектовались карбюраторами «Солекс», отличающиеся сравнительно простой технологией регулировок, выполнить которые может каждый автолюбитель.

Основных настроек карбюратора две – уровня топлива в поплавковых камерах и оборотов двигателя на холостом ходу (ХХ). Эти регулировочные работы проводят при нестабильности работы мотора на холостом ходу и еще при проявлении определенных симптомов неправильной работы системы питания:

Эти проблемы указывают на то, что уровень топлива в камере не в норме.

https://youtube.com/watch?v=xd-vM1qSLbQ

https://youtube.com/watch?v=y3VgzvBKJvU

Двигатели и их характеристики

Начнем с силовых агрегатов. Для этого автомобиля предусматривалось несколько основных моторов с разными объемами и тех. характеристиками. Но схема двигателя ВАЗ-2108 – одинаковая для всех.

Это были моторы на 4 цилиндра с верхним положением ГРМ (8-клапанным) и распредвала. Отличительная особенность от установок предшествующих моделей заключалась в ременном приводе газораспределительного механизма. Также изменился и способ регулирования теплового зазора клапанов – от рокеров отказались в пользу регулировочных шайб.

Читайте также:

Ремонт порогов автомобиля своими руками

Система питания изначально была карбюраторной, но в последствии ее заменили на инжектор. Охлаждение – жидкостного типа с принудительной циркуляцией ОЖ (объем ее составлял 7,8 литра для всех видов двигателей).

Двигатель восьмерки

Система смазки – комбинированного типа (одни узлы смазывались под давлением, а другие – разбрызгиванием). Масла в двигателе требовалось 3,5 литра.

Изначально на моторах использовалась бесконтактная система зажигания, но после ее заменили на микропроцессорную (она использовалась как на карбюраторных, так и инжекторных версиях).

Наконец, пожалуй, одна из самых примечательных особенностей – двигатель располагался в моторном отсеке поперечно, что позволило увеличить пространство в салоне, уменьшить размеры капота и расположить его под уклоном.

Теперь о том, какие были у ВАЗ-2108 технические характеристики. Имеющиеся основные силовые установки были: 1,1-литровым, 1,3-литровым и 1,5-литровым. Маркировка двигателей ВАЗ-2108 была взята по обозначению марки (кроме инжекторной модели). Так, базовой считалась модель с мотором на 1,3 литра, ее и обозначили как ВАЗ-2108. А для других версий, чтобы обозначить установленный мотор, к индексу добавили дну цифру. В итоге, 1,1-литровая версия маркировалась как ВАЗ-21081, а 1,5-литровая – 21083.

Использовать же такое обозначение для инжекторного мотора не стали, и он обозначался как ВАЗ-2111.

Далее рассмотрим, какие же имел каждый двигатель ВАЗ-2108 характеристики. Итак, базовой была версия без дополнительных индексов. Объем двигателя ВАЗ-2108 составлял 1,3 литра, что позволяло ему развивать мощность в 63,7 л. с., а максимальный крутящий момент составлял 94 Нм при 3600 об/мин. коленчатого вала.

ВАЗ-2108 с 1,1-литровым мотором получили после некоторой переработки базового мотора (уменьшили ход поршня), тем самым повлияв на объем. Двигатель этот выдавал всего 53,9 л. с., а крутящий момент составлял 79 Нм при тех же оборотах мотора, что указаны выше.

Характеристики ВАЗ-2108 с 1,5 литрами объема и карбюраторной системой питания составляла: мощность – 70 л. с., крутящий момент – 106 Нм при 3400 об/мин.

Читайте также:

Ваз 2112: объем масла в двигателе — подробное описание

Мотор ВАЗ-2111, устанавливавшийся на «Восьмерку» практически не отличался по показателям от карбюраторной версии. Мощность у них была одинаковой, а вот крутящий момент у инжекторной модели был несколько выше 115 Нм.

Это были описаны основные версии силовых установок. Но заводом также выпускалась и модель, оснащенная роторно-поршневым мотором ВАЗ-415 (двигатель Ванкеля). У этой установки показатели были самые лучшие, он развивал 140 л. с. При моменте в 186 Нм. Это был двухкамерный агрегат с карбюраторной системой питания. Но поскольку ресурс двигателей ВАЗ-415 был не очень большим, особой популярностью такая версия «Восьмерки» не пользовалась.

Установка уровня топлива

Регулировка количества топлива в камерах карбюраторов «Солекс» — процедура простая и не требует наличия специализированного оснащения. Хотя в заводских условиях эту регулировку выполняют при помощи специального шаблона, который упрощает и ускоряет работу. Но в домашних условиях можно обойтись и без этого шаблона. Для самостоятельного выполнения регулировочных работ нужны:

отвертки (крестовую, плоскую);
линейка (лучше штангенциркуль);
круглый пруток диаметром 2 мм (подойдет проволока или сверло).

С таким оснащением можно быстро выполнить все работы.

Особенности функционирования других узлов «Солекс»

Для перекрытия подачи бензина в первую камеру (точнее сказать – в ее переходное приспособление) и в устройство ХХ используется клапан, который носит название электромагнитного. Его стандартное состояние (тогда, когда не подается напряжение) – закрытое. Открытие данного элемента возможно в двух случаях: при оборотах коленвала менее 1900 в минуту; при нажатии на газ. При отключении зажигания, а также тогда, когда машина набирает обороты выше 2100, электромагнитный клапан возвращается в свое обычное (закрытое) состояние.

Большое значение для адекватной работы карбюратора «восьмерки» имеет ускорительный насос диафрагменной конструкции, оснащенный приводом механического вида. Он имеет в своей конструкции два клапана. Один из них находится в распылителе. Под нагрузкой нагнетаемого горючего он открывается, а когда бензин больше не подается, клапан под давлением своей собственной массы закрывается. Благодаря этому клапану отсутствует подсос воздуха, кроме того, бензин не уходит из каналов.

Другой клапан (обратный) размещается непосредственно в канале, который соединяет полость насоса и поплавковое устройство. Если водитель отпускает газ, происходит наполнение камеры горючим, и обратный клапан открывается. Его же закрытие происходит в тот момент, когда топливо начинает нагнетаться.

Кулачок, являющийся частью рассматриваемого нами насоса, при открытии дроссельной заслонки давит на рычаг. Данный рычаг соединяется диафрагмой. За счет этого порция горючего подается в карбюраторные камеры, что позволяет при разгоне транспортного средства качественно обогащать горючую смесь.

Читайте также:

Аэрография на авто как интересный и прибыльный бизнес

При существенном открытии дроссельных заслонок начинает действовать еще один важный механизм – экономайзер. Суть его работы такова: через клапан (он имеет шариковую конструкцию) бензин отбирается из поплавкового устройства. Клапан держится в закрытом состоянии, пока разрежение удерживает диафрагму в коллекторе. При открытии заслонок отмечается снижение разрежения. Важным является то, что горючее для обогащения устремляется в эмульсионный отсек через экономайзер, обходя стороной главный жиклер.

Коротко опишем еще несколько систем интересующего нас карбюратора:

Впускной коллектор (ВК). Данный механизм посредством стойких к термическому воздействию прокладок и шпилек присоединяется к мотору. Изготовлен коллектор из сплава на основе алюминия методом литья. Задача ВК состоит в том, чтобы передать в цилиндры двигателя автомобиля горючую смесь, сформированную в карбюраторе.
Эконостат. Механизм необходим для дополнительной подачи бензина во вторую камеру из поплавкового устройства (топливо подается через запутанную систему трубок и жиклеры эконостата). Включается эконостат тогда, когда требуется дополнительно обогатить горючую смесь (например, при езде на максимальной мощности).
Экономайзер холостого хода (принудительного). Данное устройство включает в свою конструкцию запорный электромагнитный клапан, датчик-винт, блок управления.

Статья в тему: Скрипят тормоза при торможении на машине: почему и что делать?

Альтернативный способ

Существует более простой метод определения правильности положения поплавков, не требующий проведения замеров. Положите крышку карбюратора на ровный стол и посмотрите на выштамповки, сделанные на боковых поверхностях. При нормально отрегулированном положении поплавков эти полоски параллельны крышке.

Затем поднимаем поплавки вверх и смотрим на их дно, которое после поднятия должно расположиться параллельно поверхности крышки. При надобности корректируем положение поплавков подгибанием язычка.

После регулировочных работ собираем карбюратор.

Регулировка холостого хода

Вторая настройка карбюратора ВАЗ-2109 – оборотов холостого хода, бывает частичной и полной. Первая для незначительной корректировки оборотов, вторая – с регулировкой количества воздуха (установка выбросов СО в выхлопных газах).

Частичная корректировка выполняется с помощью винта «количества» топливовоздушной смеси. Этим винтом производится установка угла открытия дроссельных заслонок, что обеспечивает поступление топливовоздушной смеси в цилиндры при отпущенной педали акселератора. Винт «количества» упирается в рычаг управления дроссельными заслонками и при ввинчивании он выталкивает рычаг, из-за чего заслонки приоткрываются.

Читайте также:

Как утеплить двигатель на зиму самостоятельно?

Частичная настройка холостого хода выполняется на прогретом моторе и с созданием нагрузки на бортовую сеть авто, путем включения дальнего света фар и отопителя салона на полную мощность. Корректировка осуществляется на заведенном моторе путем вкручивания/выкручивания винта «количества» до тех пор, пока не установятся оптимальные обороты холостого хода, которые для ВАЗ-2109 составляют 800-900 об/мин (отследить это можно по штатному или подключаемому тахометру).

Если установить необходимые обороты не удается или на них мотор работает неустойчиво, осуществляется полная регулировка, которая производится двумя винтами – «количества» и «качества».

Алгоритм этой регулировки состоит из таких этапов:

Прогреваем мотор, после чего глушим;

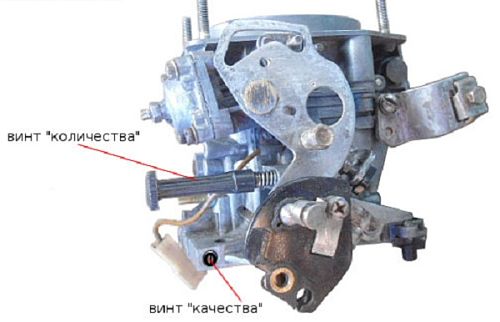

Отыскиваем винт качества (может быть закрыт заглушкой, которую придется извлечь), заворачиваем его до упора, а после откручиваем на 3-4 полных оборота;
Заводим мотор, включаем электропотребители (освещение и печку), чтобы создать нагрузку в бортовой сети;
Вращая винт «количества», добиваемся на тахометре 700-800 об/мин;
Вращая винт «качества» ставим максимально возможные обороты (они будут повышаться до определенного уровня, а после перестанут. Момент прекращения повышения оборотов и считается максимальным);
Выставляем винтом «количества» 900 об/мин;
Винтом «качества» понижаем их до 800 об/мин;
Медленно заворачиваем винт «качества», пока в работе силовой установки не появятся перебои, после чего отворачиваем его обратно на 1 оборот;
Корректируем обороты винтом «количества», доведя их до нормального показателя – 800-900 об/мин;

После регулировочных операций проверяем правильность их проведения. Делается это путем резкого нажатия на педаль газа с последующим быстрым отпусканием. При правильно настроенном карбюраторе двигатель должен быстро реагировать на нажатие, без всяких провалов и заминок. А после отпускания педали обороты снизятся до уровня холостого хода, без просадок или проявления неустойчивости работы мотора.

Видео: КАК ПРАВИЛЬНО НАСТРОИТЬ УРОВЕНЬ ТОПЛИВА

Как функционирует карбюратор «восьмерки»?

Бензин через клапан и фильтр подается в поплавковое устройство (в камеру с двумя секциями). Требуемый уровень горючего в этом двухсекционном устройстве поддерживает упомянутый клапан (он имеет игольчатую форму). Из описываемой камеры бензин через топливные жиклеры карбюратора направляется в эмульсионные колодцы. В них топливо соединяется с воздухом, подаваемым через соответствующие жиклеры. Получившаяся композиция затем отправляется в диффузоры.

При запуске холодного мотора осуществляется обязательное обогащение горючей смеси.

Это становится возможным благодаря пусковому механизму. Водитель управляет им рукояткой «подсоса». Когда он до упора вытягивает ее, совершается поворот по оси воздушной заслонки и ее закрытие. При этом камера слегка (на один миллиметр) приоткрывается. После запуска мотора наблюдается увеличение во впускном коллекторе величины разрежения, которое направляется в полость пускового механизма.

Его диафрагма за счет полученного разрежения приоткрывает на показатель пускового зазора (около 3,5 миллиметров) воздушную заслонку. Когда водитель утапливает рукоятку «подсоса», отмечается уменьшение пусковых зазоров. Если нажать на педаль газа при вытянутой рукоятке, заслонка второй камеры закрывается, а первой открывается. За счет этой схемы езда на непрогретом двигателе становится более комфортной (так как отсутствуют провалы и рывки машины).

Отбор горючего из эмульсионного отсека (так называемого колодца) осуществляется механизмом холостого хода (ХХ). Бензин подается через жиклеры ХХ и соединяется с воздухом. Эта композиция через специальное отверстие идет под заслонку дроссельного узла. При помощи двух винтов выполняется контроль открытия дросселя на ХХ:

при открытии (частичном) заслонки второй камеры, смесь горючего и воздуха отправляется в нее через отверстие;
если же открывают заслонку первой камеры, горючая композиция проходит через вертикальный зазор.

Статья в тему: Сколько держится алкоголь в крови человека?

Как отрегулировать карбюратор на автомобилях ВАЗ-2109 и 21099 своими руками

На всех автомобилях «девятого» семейства двигатели оснащались карбюраторами отечественного производства «Солекс». Исключение составляют только более поздние модификации, на которые завод-изготовитель устанавливал инжекторные силовые агрегаты. Будучи далеко не самым технически продвинутым транспортным средством, «девятка» до сих пор пользуется популярностью у автолюбителей. Это во многом обусловлено ремонтопригодностью автомобиля и сравнительно невысокой стоимостью запчастей. Кроме того, значительная часть восстановительных и регулировочных работ может быть выполнена владельцем самостоятельно, в том числе, регулировка карбюратора ВАЗ-2109 и 21099, его настройка и прочистка.

В этой статье будут рассмотрены только те операции, которые каждый автолюбитель может выполнить своими руками. Не стоит пугаться большого количества манипуляций — следуйте инструкциям, будьте внимательны, и настройка карбюратора ваз пройдёт не хуже, чем в условиях СТО. Так вы сможете сэкономить время и сократить затраты на обслуживание машины.

Очистить и отрегулировать карбюратор на девятку ВАЗА можно самому, в гараже

Регулировка и настройка карбюратора на ваз 2109

Регулировка карбюратора ваз 2109 – самая распространенная процедура обслуживания автомобиля. Из-за сложности узла, она считается самой тонкой и чувствительной настройкой автомобиля. Самое время узнать, как выполняется регулировка карбюратора ваз 2109 и ремонт.

Перед тем, как чистить и настраивать карб, необходимо изучить данные карбюратора. Это таблица которая имеет содержание в виде технических характеристик.

Подготовка карбюратора к настройке

Перед тем как начнётся регулировка карбюратора ВАЗ-2109 и других модификаций модели, следует обеспечить беспрепятственный доступ к его деталям, удалив загрязнения. Если автомобиль эксплуатируется регулярно, то карбюратор нуждается в наружной промывке только в случае проведения регулировочных процедур либо с целью очистки подвижных механизмов при их сильном загрязнении. Наружная промывка проводится с использованием кисти, чистой ветоши и жидкости, способной растворить масло (бензин, керосин или специальный чистящий состав). Эта процедура не предполагает снятие карбюратора и состоит из следующих операций:

Рынок предлагает специальные средства для очистки устройства – в виде спреев

чистка и мойка карбюратора снаружи;
освобождение сетчатого фильтра поплавковой камеры от загрязнений;
удаление возможных загрязнений и сторонних частиц из самой поплавковой камеры;
очистка жиклёров от возможных отложений;

С наружной чисткой у автовладельца вопросов возникнуть не должно, но что касается того, как почистить карбюратор на ВАЗ-21099 изнутри, этот вопрос следует рассмотреть более детально. В конкретном случае речь идёт о поплавковой камере. Прежде нужно демонтировать воздушный фильтр и снять топливный шланг. После того как поплавковая камера демонтирована, к самому поплавку лучше не прикасаться, дабы не деформировать и не повредить деталь. Также не следует переворачивать крышку карбюратора поплавком вниз.

Промывку поплавковой камеры специалисты не рекомендуют проводить с использованием ветоши, так как после неё могут остаться волокна — более целесообразно в этом случае применить резиновую грушу, удалив с её помощью остатки топлива со дна камеры. Если потребуется, удалите имеющиеся на дне загрязнения, воспользовавшись жёсткой тонкой кисточкой, и повторите манипуляции с резиновой грушей. Удаление загрязнений из главных топливных жиклёров проводится под воздействием сжатого воздуха. Если компрессорной установки нет в наличии, можно воспользоваться обычным насосом. При слишком сильном засорении жиклёра прочистка выполняется при помощи тонкой медной проволоки. Из этого небольшого руководства вы смогли узнать, как почистить карбюратор и теперь можно приступать непосредственно к выполнению регулировочных процедур.

Очистив агрегат от грязи, можно приступить к его регулировке

Признаки неисправности карбюратора Solex

Перед тем, как выполнить регулировку карбюратора на автомобиле ВАЗ 2109, необходимо ознакомиться с сопутствующими неисправностями, чтобы не выполнять ремонт агрегата просто так.

Итак, поводом, после которого идет настройка карбюратора ВАЗ 2109 считают:

Слишком богатая топливная смесь . Опытные автомеханики знают, что для идеального соотношение топлива и воздуха необходима величина 1 к 15. Это значит, что для сгорания 1 кг топлива, необходимо 15 кг воздуха. Если смесь называют богатой, это значит, что уровень топлива превышает номинальный.

Симптомы: двигатель плохо запускается, черный дым из выхлопной трубы, свечи с черным нагаром и прострелы в выхлопной системе. Система подачи топлива быстро засоряется.

Слишком бедная топливовоздушная смесь . Обеднение смеси – означает, что топлива подается в слишком малом количестве. Из-за этого автомобиль проигрывает в динамике и увеличивает количество подаваемого топлива. В некоторых случаях наблюдается экономия бензина, но быстрее выходят из строя свечи зажигания. Обеднение смеси сопровождается увеличением холостых оборотов двигателя.

Следующие признаки можно назвать следствием предыдущих и это:

Неустойчивые обороты холостого хода;
Повышение расхода топлива;
Ухудшение пусковых свойств;
Снижение приемистости двигателя.

Принцип работы карбюратора и системы подачи топлива вынуждает автовладельцев выполнять такую процедуру, как регулировка карбюратора ВАЗ 2109 выполнять, как минимум, раз в полгода. Механизм на машине с карбом нужно смазывать раз в месяц, в отличии от авто с впрыском, где есть форсунки. Регулируется все предельно просто.

Как настроить карбюратор ВАЗ-2109 и 21099 в условиях гаража

Согласно рекомендациям специалистов, регулировка карбюратора ВАЗ-21099 должна начинаться с поплавковой камеры. С помощью этой процедуры удаётся провести проверку и установить оптимальный уровень топлива. Настраивать необходимо, поэтапно выполняя приведённые ниже действия:

Запустите двигатель и после 2–3-минутной работы заглушите;

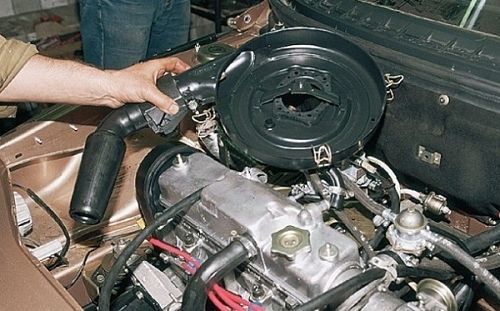

После того как был снят воздушный фильтр и отсоединён топливный шланг, демонтируйте крышку карбюратора (для этого нужно отвернуть пять болтов). Положите крышку на чистую поверхность поплавками вверх, соблюдая осторожность;

После снятия воздушного фильтра, отсоедините подачу топлива и снимите крышку карбюратора

Воспользовавшись штангенциркулем, определите уровень топлива в поплавковых камерах: между кромкой корпуса и верхним уровнем расстояние должно составлять 25,5 мм. Если окажется, что замеры не соответствуют нормативу, придётся провести корректировку путём подгибания язычка кронштейна поплавков с повторным проведением замеров уровня топлива;

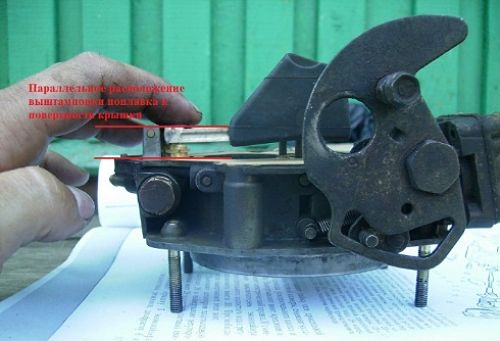

Дополнительно можно проверить, как расположены кромки поплавков относительно привалочной поверхности крышки и если они не параллельны, отрегулировать, воздействуя на кронштейны поплавков.

Как отрегулировать привод заслонки дросселя

Прежде чем приступить к регулировке самой заслонки, следует проверить степень натяжения троса. Если окажется, что трос провисает или его натяжение слишком сильное, то настройка карбюратора ВАЗ-21099 предполагает начало регулировки привода таким образом, чтобы не допустить полного закрытия заслонки. Для этого воспользуйтесь ключом на «13» и подожмите гайку наконечника на оболочке троса. Далее, таким же ключом нужно постепенно ослабить контргайку.

1 – колпачок; 2 – контргайка; 3 – гайка троса

Теперь можно установить оптимальное расстояние между карбюратором и наконечником гайки. При этом следует учесть, что в свободном положении педали акселератора заслонка должна быть полностью закрытой. Осталось только зажать гайку и настройку можно считать завершённой.

Как выполнить регулировку привода воздушной заслонки

Сначала проверке подлежит свободный ход тяги — для этого потребуется выполнить демонтаж крышки воздушного фильтра. Настройки привода можно считать корректными только в том случае, если в «утопленном» положении его ручки происходит полное открытие воздушной заслонки. При обнаружении отклонений от нормы ознакомьтесь с инструкцией, как настроить карбюратор на ВАЗ-2109, выполнив ряд регулировочных манипуляций.

Регулировка дроссельной заслонки – важная часть процедуры настройки карбюратора

Процесс настройки привода выглядит так:

Ослабьте болт, при помощи которого тяга крепится к рычагу. После этого нужно утопить ручку привода и полностью открыть воздушную заслонку, воздействуя на её рычаг;
Воспользовавшись пассатижами, вытяните трос из оболочки и зажмите фиксирующий болт;
Далее, нужно проверить, как закрывается заслонка при вытянутом положении ручки её привода. Закрытие должно происходить до конца, в противном случае придётся повторить регулировочные операции.
Настройку следует производить до тех пор, пока не добьётесь полного открытия и закрытия заслонки в крайних положениях ручки привода. Следите, чтобы рычаг ни в одной из позиций не контактировал с рубашкой троса.

Итак, на этом этапе вы узнали, как отрегулировать карбюратор на ВАЗ-2109 посредством установки оптимального рабочего положения его дроссельной и воздушной заслонок. Теперь перейдём к регулировке пускового устройства и холостого хода.

Самостоятельная регулировка пускового устройства

Наиболее точная настройка пускового устройства посредством установки значений пусковых зазоров требует снятия карбюратор с машины. Но прежде нужно удостовериться в целостности диафрагмы пускового устройства. Для этого, вывернув четыре болта, снимите крышку и проведите осмотр диафрагмы. Если она пригодна к дальнейшей эксплуатации, можно дальше выполнять регулировку, в противном случае деталь придётся заменить.

Ниже приведён список поочерёдно выполняемых операций, в котором описано, как отрегулировать карбюратор ВАЗ-21099 путём настройки пускового устройства:

Вначале нужно закрыть воздушную заслонку, повернув её рычаг;
Используя отвёртку, утопите шток пускового устройства;
Зазор, образовавшийся между стенкой камеры и заслонкой, нужно замерить, после чего, сравнить его значение с тарировочными данными (указываются производителем индивидуально для каждой модели карбюратора и автомобиля);
Если полученные данные не соответствуют номиналу, следует провести регулировку. Контргайку, которая расположена на корпусе ускорительного насоса, следует ослабить и поворачивать отвёрткой регулировочный винт до тех пор, пока не будет установлен необходимый зазор;
Теперь, закрыв воздушную заслонку, необходимо провести замеры зазора дроссельной заслонки первой камеры. Полученные данные сверьте с тарировочной таблицей. Если потребуется, установите нужное значение зазора поворотом регулировочного винта заслонки.

Вполне вероятно, на этом этапе настройка карбюратора ВАЗ-2109 может быть завершена. Если же вам нужно отрегулировать холостой ход или добиться снижения расхода топлива, ниже вы сможете ознакомиться с соответствующим руководством.

Как настроить холостой ход своими руками

Регулировка холостого хода является завершающим этапом инструкции о том, как настроить карбюратор на ВАЗ-21099 и проводится при прогретом двигателе и включенных потребителях тока (обогреватель, вентилятор или фары). В процессе настройки придерживайтесь очерёдности описанных ниже операций:

Заглушите двигатель и заверните до упора винт качества, после чего отверните его на три оборота;
Запустите двигатель, откройте воздушную заслонку и при включённых потребителях тока при помощи винта количества установите количество оборотов коленвала в пределах 750–800 в минуту;
Поворотом винта качества доведите обороты до максимального значения, после чего, винтом количества установите 900 об/мин;
Далее, при помощи винта количества следует уменьшение до 800 об/мин. Продолжайте его закручивать до момента, когда двигатель начнёт работать неустойчиво. После этого выверните винт на 0,5–1 оборота;
Теперь, манипулируя винтом количества, необходимо установить оптимальные значения оборотов, которые для зимнего периода составляют 900–1000 об/мин, а для летнего — 800–900 об/мин.

Если вы всё сделали правильно, в таком случае отрегулированный карбюратор обеспечивает устойчивую работу силового агрегата в диапазоне оборотов, рекомендованных производителем. При этом важно, чтобы расход топлива был минимальным и только такая настройка на ВАЗ-2109 считается верной.

На карбюратор, устанавливаемый на ВАЗ-21099, возлагается ответственность за процесс смешивания бензина и воздуха в точных пропорциях. В качестве инструментов контроля используются топливные жиклёры, производительность которых зависит от того, какую длину и диаметр имеют их пропускные отверстия. Используя жиклёры с разными характеристиками, можно корректировать насыщенность рабочей смеси. Поэтому, если всегда хотели узнать, как уменьшить расход топлива ВАЗ-2109 карбюратор, готовы поэкспериментировать с собственным автомобилем и настроить карбюратор собственноручно, запаситесь разными жиклёрами и воспользуйтесь этой статьёй, как руководством.

основные технические характеристики рассматриваемых автомобилей :

Настройка и регулировка карбюратора

1. Принцип регулировки и настройки карбюратора.

Принцип настройки состоит в установке горючей смеси для двигателя. Эта смесь должны быть необходимого качества. Если у вас отсутствуют специальные стенды и техника, вам довольно сложно будет самостоятельно произвести настройку карбюратора. Но при наличии достаточного опыта или теоретической базы, можно без проблем проделать такую работу.

Если карбюратор не настроен и не отрегулирован по норме, то и работа двигателя будет нестабильной, и он не достигнет оптимальной мощности.

Первым делом нужно отыскать винт качества. Откройте капот, вы видите карбюратор, нужный винт расположен внизу слева от карбюратора, внизу за ним. На первый взгляд его можно не заметить, он располагается в отверстии. Чтобы покрутить такой винт, понадобится не слишком длинная отвёртка незначительного диаметра (примерно 3 мм)

Для настройки и регуляции карбюратора требуется запустить двигатель. Пусть потрудится на холостых оборотах. Вращайте указанный винт по часовой стрелке. Крутить нужно до того момента, пока не уменьшатся обороты двигателя. Затем вращайте винт в противоположном направлении, пока не снизятся обороты двигателя, при этом посчитывая количество вращений отвёртки. Далее следует несложный расчёт. Это количество делим на два. Полученное число означает, сколько раз нужно вращать винт опять по часовой стрелке.

В приблизительно таком положении следует зафиксировать винт качества. Затем по плану регулирование и настройка карбюратора по числу оборотов холостого движения. Для этого используется довольно большой пластмассовый винт, находящийся сзади карбюратора. Винт имеет большую головку, сделанную под руку. Вращайте его до требуемых оборотов. Если на вашей машине установлен тахометр, то подойдёт значение от 700 до 900 оборотов. Если тахометра нет в наличии, то ставьте обороты на слух – с минимальной устойчивостью.

Не стоит забывать и про настройку функции воздушной заслонки. Суть этой работы проста. Сильно вдавите рукоятку привода воздушной заслонки. Она должна полностью открыться и принять строго вертикальное положение. В ином случае топливо будет излишне расходоваться. Привести заслонку в такое положение можно изменив крепление приводного троса воздушной заслонки к карбюратору.

2. Каким образом извлечь винт качества?

При разборке и промывке карбюратора встаёт проблема по извлечению винта качества. Он установлен таким образом, что после откручивания его сложно достать. Есть некоторые способы как вытащить этот винт. Здесь предложен способ с иглой.

Берётся длинная швейная игла. Самый её кончик загибается на 90 градусов. Загиб делается при помощи зажигалки. Под воздействием пламени кончик иглы нагревается до красна. Затем его нужно подогнуть плоскогубцами на пару миллиметров. Затем ещё дважды повторить действия с нагреванием и загибанием кончика. Так, постепенно, будет достигнут угол в 90 градусов. Сразу так загибать иглу не рекомендуется, она просто сломается.

В результате должна получиться иглы с крючком. И с помощью такого инструмента аккуратно извлекается винт качества. Только предварительно его нужно вывернуть из резьбы.

Можно провести замену имеющегося винта качества на новый, либо заменить на нём резиновое колечко (разумеется, тоже новым).
