Подключение сабвуфера к магнитоле без усилителя

Сабвуфер, один из немало-важных компонентов многока-нальной акустической системы, его присутствие обязательно в комплекте акустической систе-мы для домашнего кинотеатра. Давайте разберемся, что такое сабвуфер и определим его функ-ции и назначения. Основные классификации: а) активный сабвуфер б) пассивный сабву-фер

Сабвуфер — это динамик, предназначенный для воспро-изведения низких частот, которые находятся на нижнем пороге чувствительности человеческого уха. Термин «Сабвуфер» используется для описания системы с низкочастотной головкой, выполненной в отдельном корпусе. Я бы не сказал, что сабвуфер одна из важнейших составляющих акустической системы, обрисовывающая нижнюю, бархатную часть звукового спектра, так как ни раз добивался качественных низов от стареньких 2-х или 3-х полосных Pioneer, но это индивидуально для каждого пользователя.

Терминология:

• Максимальное звуковое давление. Максимальная громкость сабвуфера.
• Частотный диапазон (Гц). Диапазон частот сабвуфера можно разделить на область глубокого баса 20-40 Гц, среднего баса 40-80 Гц, высокого баса 80-160 Гц. Топ модели ведущих производителей могут донести до слушателей частоты 20-80 Гц. Более высокие частоты обычно доверяют стереопаре.
• Частота разделения кроссовера (среза). Частота, на которой происходит разделение спектра кроссовером. Если сабвуфер имеет частоту разделения 80 Гц, то все составляющие с частотами выше 80 Гц будут ослаблены и переданы на акустическую систему, но здесь играет роль качество акустики.
• Чувствительность (дБ). Чем больше чувствительно динамика, тем меньше нагружается усилитель, тем большее звуковое давление он выдает при той же мощности.

Формула сабвуфера — чем больше площадь, а соответственно и размер диффузора, тем мощнее и органичнее бас.

Размеры сабвуфера весьма велики. В основном корпус сабвуфера кубической формы и выполнен из стандартных материалов для акустики, к примеру MDF-плиты из древесноволокнистой стружки, изготовленной при высоком давлении и температуре. Так же можно найти цилиндрические и шаровидные системы, но они не нашли широко распространения. Низкочастотный диффузор располагается внутри корпуса сабвуфера, причем, стоит отметить, что ход излучателя динамика может доходить до 7 сантиметров! Сабвуферы подразделяют на активные и пассивные. Активные уже имеют при себе усилитель, а пассивный нужно подключать к отдельному усилителю звука, функция которого усилить и передать сигнал на Вашу Hi-Fi технику (акустические колонки, акустику для домашнего кинотеатра).

Главное, это Ваше восприятие музыки и Ваши ощущения. Опирайтесь на них, и выбранная акустика Вас будет радовать при каждом прослушивании. При правильном выборе даже недорогих компонентов можно добиться максимального качества, необходим только баланс между ними.

https://youtube.com/watch?v=6UKcbJs_4ZU

https://youtube.com/watch?v=Aoav60H3L4I

Виды конструкций акустического оформления

Бесконечный экран (freeair)- головка динамика устанавливается в усиленную заднюю полку автомобиля. Несмотря на простоту установки, используется редко ввиду низкого звукового давления, а также переменой звучания в зависимости от наполненности багажника. Возможна реализация только в автомобилях с кузовом седан.

Закрытый ящик — наиболее распространённый корпус сабвуфера. Закрытая коробка достаточной жесткости полностью изолирует звуковые колебания, излучаемые тыльной стороной головки. Для лучшего затухания звуковых волн внутри корпуса ящик внутри обклеивают звукопоглощающим материалом: войлоком, ватой или поролоном толщиной не меньше 2см. Из плюсов — простота расчетов и изготовления. Также динамики в таком корпусе легко переносят пиковую нагрузку. Закрытый ящик подходит для прослушивания музыки с богатым тональным окрасом. Минус один, но существенный. Это низкий коэффициент полезного действия сабвуфера, так как половина звуковых волн «остается» в ящике.

Фазоинвертор. Представляет из себя закрытый ящик с выходом порта, через который звуковая волна от тыльной стороны головки выходит из ящика наружу. Тоннель имеет круглую или прямоугольную форму. Именно этот порт и называется фазоинвертором. Он имеет определённый размер и место установки, благодаря чему меняет фазу проходящей через него звуковой волны. Звук от задней стороны динамика накладывается на звук от передней стороны, увеличивая коэффициент полезного действия. Это позволяет получить звуковое давление в два раза больше, чем при закрытом корпусе. Однако такой корпус более сложен в расчётах, и требуется больше размер ящика по сравнению с установкой того же динамика в закрытый ящик. Также при большом уровне звука возможны шумы из-за завихрения воздуха на краю фазоинверторного порта.

Бандпасс(bandpass). Представляет собой ящик с перегородкой посередине, которая образует две камеры. В перегородку внутри корпуса устанавливается низкочастотный динамик. В зависимости от сочетания камер (глухих или фазоинверторных), различают три вида бандпасс корпусов. Это бандпасс 4-й категории, 6-й категории тип А и 6-й категории тип Б (см. рис.). Сабвуферы данной конструкции позволяют получить качественный бас и высокий уровень КПД. Такой корпус очень сложный в проектировании и настройке, также имеет большие размеры по сравнению с другими конструкциями.

Правильное подключение сабвуфера

https://youtube.com/watch?v=uzCIMufCQLk

Любой усилитель/ресивер, как правило, оборудован особым RCA-выходом, который предназначен для подключения сабвуферов. Некоторые из них имеют два выхода (например описанный в этой статье ресивер Pioneer VSX-420). Однако используют обычно один выход, так как второй чаще всего предназначен для того, что бы можно было подключить второй сабвуфер. Для подключения сабвуфера необходим RCA-кабель, чтобы произвести его подключение к одному RCA-входу, имеющемуся на ресивере (аудиокабели описаны здесь).

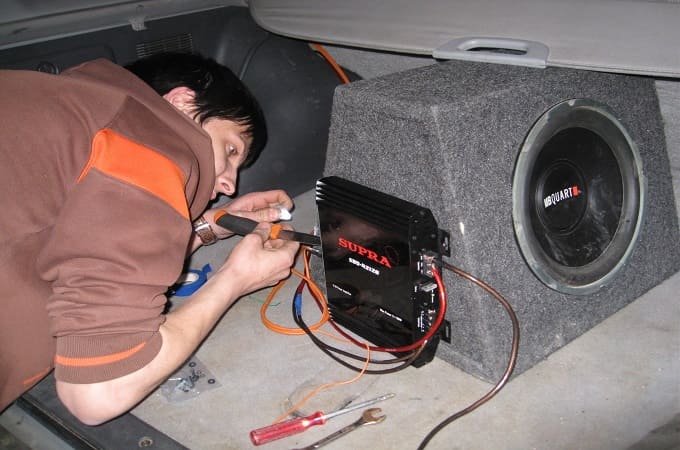

Процесс и схемы подключения

Для того чтобы верно сориентироваться, как подключить сабвуфер, стоит понять, к какому типу оборудования нужно отнести приобретенную модель. Они бывают 2 вариаций: актив и пассив. Изучая популярные схемы подключения сабвуферов в авто с настройкой к стандартной магнитоле, нужно сделать акцент на такие моменты, как:

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

• каркас и усилитель (габаритные детали) должны располагаться максимально компактно, и нужно заранее обдумать, где их разместить;
• позаботиться о хорошем охлаждении (во время работы происходит мощный нагрев, поэтому воздух должен свободно циркулировать);
• пресечь короткое замыкание (если нет аналога для связи и проводов контроля, то программе потребуется подпитка от аккумулятора).

Для управления также необходим формат System Remote Control: без него схема подключения не будет действовать. Когда в приборе априори нет данного выхода, то советуют проложить напрямую непрерывный поток вольт на начало сабвуфера.

Что нужно для подключения

Для эффективной организации подключения конденсатора в сабвуфере своими силами в домашней обстановке стоит подготовить следующий набор инструментов:

• щипцы (строительные) и нож;
• гаечный и разводной ключи;
• изолента (или что-то похожее для временной фиксации);
• плоскогубцы;
• проводка (аккумулятор, «тюльпаны» и провод «+»);
• стяжки и съемники из пластмассы;
• силовой и акустический кабели;
• предохранитель (минимум на 60А).

При монтаже особое внимание нужно уделить подбору элементов для подпитки сабвуфера и кабеля для акустики. Это зависит от категории транспорта и доступности для последующей прокладки проводки прямо под декоративной обшивкой автосалона. Сечение тесно переплетено с мощностью комплекта или усилителя: сила тока должна соответствовать силовому кабелю и не достигать перегрева.

Подключение пассивного сабвуфера

Алгоритм, согласно которому проходит подключение пассивного саба, выглядит как особая конструкция, включающая 1 или чуть больше динамиков низкой частоты, набор фильтров и усилителя. Они объединены в единый корпус, который изготовлен из фанеры или дерева (плотная основа). Желая подключить пассивный сабвуфер к ресиверу, придется потратить около 1-3 часа, что зависит от личных умений и состояния машины.

Процедура состоит из следующих этапов:

1. Перед стартом работ с АКБ следует удалить клеммы (что автоматически исключит случай короткого замыкания).
2. Нужно отыскать проделанное отверстие, которое прикрыто заглушкой. На отечественном транспорте его может не наблюдаться, и придется дополнительно сделать отверстие и оформить уплотнение герметиком.
3. Для объединения с магнитолой потребуются «тюльпаны», а также запасной провод, который позволяет управлять питанием.
4. «Тюльпаны» соединяются в соответствии с расцветкой разъемов. Для параллельного подсоединения саба и техники задействуют требуемый «+» провод.
5. Проводку под капотом стоит расположить в штатном жгуте и аккуратно вывести в салон; заранее продумать, как установят кабель питания.
6. Иногда потребуется временно удалить салонную обшивку и накладки порогов — тут следует исключить защемления или изломы.
7. После финала монтажа все эксплуатируемые детали крепят обратно в кузове, через отверстие. А подключение пассивного сабвуфера с питанием происходит с ориентацией на полярность.
8. Следует найти расположение клеммы и соединить ее с кабелем питания встроенной магнитолы.

Как правильно подключить сабвуфер: общая информация

1. Специальный линейный выход усилителя или ресивера подключается к линейному входу встроенного усилителя сабвуфера типа RCA (тюльпан). Этот вход может быть «стерео». Внутри сабвуфера сигналы с этих входов обычно смешиваются, либо идут на 2 разных усилителя. В некоторых сабвуферах имеется динамик с двойной катушкой, сама катушка с двумя обмотками. К каждой из обмоток подключен отдельный усилитель. Если ваш ресивер имеет один разъем RCA для подключения сабвуфера, то ресивер (усилитель) подключается сдвоенным концом Y-образного кабеля (1 RCA на 2 RCA) к двум линейным входам сабвуфера (его входы запараллеливаются).
2. Используется стерео усилитель мощности или ресивер без специального линейного выхода на сабвуфер, тогда подключение происходит через клеммы на сабвуфере — его входы (минуя встроенный усилитель). Левая и правая клемма усилителя подключаются акустическим кабелем к клеммам сабвуфера — его входам, параллельно фронтальным колонкам.

Подключение активного сабвуфера к ресиверу

Не буду сразу забивать вам голову возможно ненужной информацией, а для начала представлю 3 варианта подключения активного сабвуфера к ресиверу/усилителю или DVD/Blu-Ray плееру. Возможно, что на вашем сабвуфере только один вход «Subwoofer», но на нижепредставленной схеме изображен наиболее часто встречаемый вариант.

Сабвуфер имеет два высокоуровневых входа, поэтому для подключения понадобиться достаточно толстый и длинный акустический кабель для того, чтобы произвести подключение к усилителю.

Существуют несколько способов подключения сабвуфера:

Активные сабвуферы (со встроенным усилителем) подключаются коаксиальным кабелем RCA — RCA, иными словами ( тюльпан-тюльпан). Один конец кабеля в сабвуфер, второй к 6-ти канальной аналоговой панели на ресивере в разъем с надписью Subwoofer. Если RCA разъемов на сабвуфере 2 (L и R — In) или 4 (L и R — In и Out), то используется белый разъем.

Для подключения сабвуфера можно использовать выходные терминалы, которыеиспользуются для подключения акустических систем. При этом сабвуфер и акустические системы будут работать в низкочастотном диапазоне параллельно.

Сабвуфер иногда подключают к выходным терминалам, расположенным на усилителе, тогда акустические системы подключают к выходным высокоуровневым терминалам, расположенным на сабвуфере. Дело в том, что перед этими терминалами находятся высокочастотные фильтры 6 дБ, которые снижают давление в низкочастотном диапазоне, оказываемые на акустические системы. При этом работа приборов осуществляется не параллельно, иначе говоря, этот способ подключения позволяет повысить рабочую нагрузку, оказываемую на всю систему.

Как установить сабвуфер в машину и подключить его к магнитоле

Для монтажа сабвуфера, помимо самого устройства, понадобятся такие инструменты и материалы:

• проводка (питание, «тюльпаны» и плюсовой провод к усилителю и автомагнитоле);
• предохранитель;
• конденсатор;
• плоскогубцы и кусачки;
• изолента;
• стяжка;
• нож;
• набор гаечных ключей и разводной ключ.

Для подключения сабвуфера к магнитоле понадобится комплект проводов, материалы для изоляции и инструменты: нож, плоскогубцы, ключи, отвертка

Где установить

Установка саба может представлять настоящую проблему, что зависит от модели автомобиля. И дело не только в подключении устройства, но и в выборе места под его установку. Являясь владельцем минивэна либо хэтчбека, вопрос с местом не вызывает вопросов, поскольку багажник имеет большие размеры. С седанами ситуация несколько иная и, как правило, саб монтируют в подлокотниках либо на задней полке. Самым неудобным типом кузова считается кабриолет, поскольку такие машины имеют малый объем багажника. Однако при большом желании и в такие автомобили можно установить рассматриваемое устройство.

Статья в тему: Самостоятельный ремонт и замена помпы на автомобилях ВАЗ 2108-099

Подключение пассивного

Рассмотрим последовательный алгоритм монтажа устройства. На установку придётся затратить порядка 1–3 ч, что зависит от опыта и модели машины. Одним из сложных этапов является прокладывание питающего кабеля к усилителю. Поскольку сабвуфер монтируют в багажнике, то все провода нужно прокладывать через салон к источнику питания. Перед началом работ с АКБ снимают клеммы, что исключит возможность короткого замыкания.

Монтаж пассивного сабвуфера предполагает подключение динамиков разных частот через кроссовер к усилителю и к магнитоле

1. Первое, что необходимо, так это найти технологическое отверстие, которое закрывается специальной заглушкой. На отечественных авто она может отсутствовать, также как и само отверстие. Поэтому придётся просверлить его и после протяжки кабеля произвести уплотнение герметиком. Лучше всего, для исключения перетирания провода, вставить в отверстие кусочек шланга.
2. Проводка в подкапотном пространстве может быть расположена в штатном жгуте и выводиться в салон. Предварительно нужно определиться, где и как будет проложен питающий кабель. Для проводов в некоторых местах потребуется снять обшивку, также накладки порогов. Следует избегать изломов и защемления проводки. После монтажа все облицовочные элементы устанавливают на свои места.
3. В багажное отделение провода к усилителю также прокладывают через отверстие в кузове. Питание к устройству подключают с соблюдением полярности.
4. После подведения питания к усилителю, его нужно соединить с магнитолой. В этом случае понадобятся провода по типу «тюльпаны», а также провод, позволяющий управлять питанием усилителя. Для демонтажа магнитолы задействуют специальные ключи, но можно аккуратно воспользоваться и ножом либо подходящей по размеру отвёрткой.
5. «Тюльпаны» соединяем согласно цветам разъёмов. Если нужно чтобы происходило одновременное включение саба и магнитолы, то задействуют соответствующий плюсовой провод.
6. Затем пропускаем провода совместно с силовым кабелем через салон. Производим подключение «тюльпанов» к усилителю.
7. Если к магнитоле был подключён питающий провод, то его следует подать и на усилитель, чтобы устройства включались одновременно. Ищем клемму и соединяем её с проводом питания магнитолы.
8. Остаётся соединить сабвуфер с усилителем. При монтаже двухканального усилителя, для распределения мощности, оба канала подключаются к рассматриваемому устройству.

Силовой провод прокладываем от плюса аккумулятора, располагая под капотом также предохранитель Чтобы проложить проводку в салоне, придётся снять некоторые декоративные элементы Силовые провода к усилителю должны быть качественными, а соединение надёжным Чтобы подключить усилитель к магнитоле, потребуется ее снять, что обеспечит доступ к разъемам с тыльной стороны «Тюльпаны» необходимо подключать в соответствии с цветом разъемов. Если цвета на магнитоле и на кабеле не совпадают, то красный соединяем с красным, а чёрный с белым Провода протягиваются через салон совместно с силовым проводом и производится подключение к соответствующим разъёмам на усилителе При подключении питания на магнитолу, необходимо подключить его и на усилитель, что обеспечит одновременное включение устройств На фото приводится пример подключения сабвуфера к двухканальному усилителю, при этом саб подключается к обоим каналам для распределения мощности между ними
Что касается такого элемента, как конденсатор, то его можно не использовать. Но если усилитель имеет максимальную мощность более 400 Вт, то установка этой детали необходима. Местом его монтажа может быть как багажник, так и моторный отсек. При прямом подключении мощного усилителя к аккумулятору будет расходоваться значительная энергия, что приведёт к быстрой разрядке батареи. Если автомобиль используется для передвижения на малые расстояния, то АКБ придётся часто подзаряжать. Перед тем как подключить клеммы питания на аккумулятор, проверяем правильность монтажа и надёжность контактов.

Подключение пассивного сабвуфера без усилителя

Иногда возникает вопрос о возможности подключения пассивного сабвуфера непосредственно к автомагнитоле, т. е. без усиливающего устройства. Подключить таким образом можно, но дело в том, что на динамическую головку будет поступать вся полоса частот вместо НЧ. В этом случае сигнал на саб берётся от одного из каналов магнитолы. Стоит иметь в виду, что при подключении саба напрямую, возможен выход из строя усилителя головного устройства, поскольку сопротивление НЧ динамиков может быть не только 4 Ом, но и 1 Ом или 2 Ом. Такие динамические головки повлекут к перегрузке выхода усилителя магнитолы, т. е. возникнет практически КЗ.

Подключение активного сабвуфера

Один из распространённых способов подключения активного саба представляет собой следующую последовательность действий:

1. Для монтажа сабвуфера используются силовые и сигнальные провода. Плюсовой силовой провод также как в случае с пассивным устройством, подключается напрямую к “+” аккумулятора и должен иметь большое сечение.
2. По цепи питания устанавливается предохранитель для защиты от короткого замыкания и возможных перегрузок. Элемент рекомендуется располагать в моторном отсеке и как можно ближе к АКБ. В случае необходимости к нему будет обеспечен свободный и быстрый доступ.
3. Минусовой провод усилителя надёжно соединяют с кузовом автомобиля. Для этого используется удобная ближайшая точка. В результате должно получиться соединение “-“ проводом между массой кузова и GND сабвуфера.
4. Если автомагнитола имеет отдельные разъёмы, то коммутирование с активным сабом будет проще. В этом случае достаточно проложить коаксиальный кабель в экране с соответствующим разъёмом. Такой провод одной стороной соединяется с выходом SubOut на магнитоле, другим с Lineln на сабвуфере.

Статья в тему: Неисправен регулятор давления топлива: симптомы

Видео: подключение активного сабвуфера

Подключение сабвуфера к магнитоле без линейного выхода

Некоторые автовладельцы сталкиваются с ситуацией, когда на штатном устройстве отсутствует линейный выход для непосредственного соединения с усилителем пассивного саба либо активной системой. Не менять же в этом случае магнитолу? Разъёмы линейного выхода представляют собой «тюльпаны», но на штатных устройствах таких выходов, как правило, нет. На автомобильных усилителях есть линейный вход и вход высокого уровня, на который можно подавать сигнал с выходов на динамические головки.

Если на магнитоле отсутствует линейный выход, то сабвуфер можно подключить посредством входа высокого уровня

Сигнал на такие входы подают посредством обычных акустических проводов. При этом важно следить за полярностью подключения. Если на усилителе либо активном сабвуфере нет такого входа, как быть в этом случае? Вариантом может послужить адаптер высокого уровня, представляющий собой конвертер уровня сигнала. Устройство подключают на выход магнитолы, а с адаптера берут линейный сигнал на усилитель. В зависимости от типа адаптера можно регулировать уровень сигнала, что иногда необходимо. Путём подстройки сигнал регулируется таким образом, чтобы искажения отсутствовали.

Адаптер высокого уровня используется для магнитол без разъемов линейного выхода. Устройство преобразовывает сигнал с выхода магнитолы в линейный сигнал

Подключение сабвуфера от компьютера к магнитоле

Иногда качество штатной музыки в автомобиле не устраивает и возникают различные мысли улучшению звука. Одним из вопросов является подключение компьютерного сабвуфера к магнитоле. На самом деле устройство подключить можно, причём двумя способами: подав питание через инвертор 12/220В либо отыскав нужные контакты (+12В) на плате усилителя для сабвуфера. Для этого нужно вооружиться тестером и иметь мало-мальский опыт в радиоэлектронике. Разобравшись с питанием, подаём аудиосигнал на вход сабвуфера, взяв его с линейного выхода магнитолы, посредством экранированного кабеля нужной длины.

Подключение через кроссовер

Прежде чем рассмотреть подключение сабвуфера через кроссовер, необходимо разобраться, что представляет собой это устройство. Кроссовер позволяет разделять частоты по диапазонам, т.е. играет роль фильтра. Например, есть такие динамики, называемые “пищалками”. Если не применять фильтр частот, то на динамические головки подавался бы сигнал всего диапазона частот — от НЧ до ВЧ. Без разделения сигнала детальность музыки будет хуже. Кроссоверы бывают активного и пассивного типа, а также одно- и двухполосными.

Кроссовер автомобильный представляет собой фильтр частот, используемый для пропускания частот определенного диапазона

Плюсы, минусы и подключение пассивного кроссовера

В пассивном фильтре отсутствуют активные элементы, т. е. он состоит из катушек индуктивности, сопротивлений и ёмкостей. Из этого вытекает существенный минус — потеря мощности сигнала. Также из недостатков следует выделить ограничения по пиковой нагрузке, что приводит к быстрому выходу устройства из строя. Для подключения пассивного кроссовера, его располагают непосредственно перед нагрузкой, т. е. перед динамическими головками. В этом случае можно использовать только один усилитель, что является преимуществом. Такие фильтры могут быть вмонтированы в акустику либо представлять собой отдельный блок.

Плюсы, минусы и подключение активного кроссовера

Активный фильтр устанавливается перед усилителем, поэтому невозможно использование одного устройства для усиления сигнала. В этом случае динамик подключается к отдельному каналу усилителя независимо от типа частот. Из преимуществ активного фильтра можно выделить возможность точной настройки срезов частот. Именно этот фактор и является определяющим в более высокой стоимости такой конструкции по сравнению с пассивной.

Меры безопасности

1. Любые работы в автомобиле, связанные с электрооборудованием, необходимо начинать с обесточивания, т. е. отключения клемм с аккумулятора.
2. Все соединения должны быть надёжными и безопасными, для чего применяются уплотнители, изолента, хомуты, специальная гофра.
3. Для монтажа используют только качественные провода.
4. Выбор предохранителя должен осуществляться в соответствии с паспортными данными подключаемых устройств.
5. Акустическое оборудование в автомобиле должно закрепляться удобно и надёжно.

Такие нехитрые рекомендации позволят получить качественный звук, при этом не придётся сомневаться в пожарной безопасности своей машины.

Подключение пассивного сабвуфера к усилителю

Если у сабвуфера сзади две клеммы, то сабвуфер подключается к выходу Pre Out Subwoofer через усилитель. Таким образом схема подключения выглядит так: Сабвуфер — Акустический кабель — Усилитель (специально для сабвуфера) — RCA кабель — Ресивер (Pre Out Subwoofer).

Иными словами, сабвуфер можно подключить через отдельный усилитель, с помощью Pre-out выхода на сабвуфер, расположенного на задней панели ресивера. Сабвуфер подключаете к любому усилителю, а к выходу на колонки этого усилителя акустическим кабелем подключаете пассивный сабвуфер.

Внимание! Не забудьте поставить «отсечку» (частоту среза или лимит воспроизводимых частот) в ресивере на сабвуфер и регулировать только общую громкость всей акустической системы, так как вы можете испортить сабвуфер, используя регулятор усилителя сабвуфера.

Очень часто пассивные сабвуферы подключаются параллельно к фронтальным колонкам:

• На задней панели сабвуфера три клеммы — это плюсы от фронтальных динамиков и их общий минус (минусы скручиваются вместе);
• На задней панели сабвуфера четыре клеммы — это плюсы и минусы фронтальных динамиков.

Пассивный сабвуфер может также использоваться и в стерео варианте. Великолепно подойдет он и для подключения к домашнему кинотеатру. При применении совместно со стерео усилителем нужно подключить к выходам сабвуфера выходы усилителя. Для этих целей удобно использовать акустические кабели, которые имеют толщину от 2.5 до 4 мм, достаточно лишь подобрать нужную длину. При подключении важно убедиться в соответствии полюсов штекеров и полюсов предоставленных каналов. Выходы сабвуфера подключают к сателлитам. Подобная операция производится в том случае, когда сабвуфер используется в домашнем кинотеатре.

Нюансы установки в автомобилях разных марок

Сабвуфер и усилитель размещают в багажном отделении в 99% случаях. Но багажник не всегда имеет достаточный объём. К примеру, в ВАЗ 2114 проблематично разместить пассивный саб и усилитель и оставить место для перевозки чего-нибудь. Поэтому для 2114 лучше выбрать активный сабвуфер с подходящим корпусом. Благо в магазинах автозвука предлагают широкий выбор моделей разной мощности и конфигурации.

К прокладыванию силового кабеля отнеситесь серьёзно. Найдите возможность вывести провод питания через заводские отверстия. Для перехода из моторного отсека и в багажное отделение используйте резиновые или пластмассовые муфты. Провод не должен контактировать с металлом. Это поможет защитить его от перетирания и возможного короткого замыкания.

Для силового кабеля рекомендуется использовать пластмассовые или резиновые муфты для перехода из моторного отсека в салон и из салона в багажное отделение

Самостоятельная установка и подключение сабвуфера займёт от 1,5 до 3 часов. Процедура несложная, но требует внимательности и аккуратности. При сомнениях в своих силах обращайтесь к специалистам по инсталляции акустических систем. Они подберут компоненты АС и подключат их. И уже через 2-3 часа вы сможете наслаждаться качественным объёмным звуком в автомобиле.

Основные положения при выборе сабвуфера

Многие полагают, что расположенная в отдельном корпусе система с низкочастотной головкой, которая воспроизводит звук совместно с маленькими сателлитами и есть сабвуфер. Это не так. Значение термина «сабвуфер» — «ниже НЧ-головки». Сабвуфер – это отдельная акустическая система для воспроизведения низших частот звукового диапазона, уменьшающее нижнюю граничную частоту до 20 Гц и ниже.

Основные разновидности сабвуферов: а) активные; б) пассивные. К первому типу можно отнести модели, снабженные встроенным усилителем. Их преимущество – разгрузка основного усилителя домашнего кинотеатра. В этому случае, сабвуферу требуется дополнительное питание. Ко второму типу относятся модели, которые нужно подключать к внешнему усилителю. Существует несколько вариантов подключения пассивного сабвуфера. При подаче ресивером сигнала на основные спикеры и на сабвуфер одновременно, широкополосный выходной сигнал передается на вход сабвуфера. При этом используется дополнительный разделительный фильтр (кроссовер), который разделяет высокие и низкие частоты и выдаёт отфильтрованные сигналы к месту назначения (низкочастотный – на сабвуфер, высоко- и среднечастотный на основные сателлиты).

Пассивный сабвуфер имеет ряд недостатков, вследствие чего стоимость их ниже, чем у активных. Серьезный недостаток — необходимость точной увязки сабвуфера с имеющейся в наличии акустической системой. Это весьма сложный процесс. Подключение сабвуфера с помощью отдельного усилителя мощности и электронного разделительного фильтра позволит снизить нелинейные искажения за счёт того, что сигнал разделяется по специальной схеме. И к тому же, основной усилитель освобождается от повышенной нагрузки.

В последнее время практически на всех активных сабвуферах предусмотрена возможность регулировать частоту разделения, поэтому при использовании такой модели подключения сабвуфера процедура согласования основных компонентов системы становится намного проще. Как недостаток, можно отметить довольно высокую стоимость активных сабвуферов. Несмотря на это, при выборе советую присмотреться именно к активным, имеющим внутренний усилитель. Если не хотите тратить много денег на сабвуфер, присмотритесь к бюджетным моделям Yamaha.

Классификация сабвуферов и способы их установки в машину

Все автомобильные сабвуферы делятся на два больших класса: пассивные и активные.

1. Пассивный сабвуфер представляет собой короб со встроенными в него динамиками. Для того чтобы такой сабвуфер работал, к нему придется дополнительно приобретать усилитель звука соответствующей мощности, поскольку своего усилителя пассивные сабвуферы не имеют.
2. Активные сабвуферы отличаются от пассивных тем, что в них имеется собственный встроенный усилитель.

По сути, активный сабвуфер – это уже готовая к использованию акустическая система, которая подойдет, пожалуй, большинству автолюбителей, кроме тех, кто предъявляет к качеству звучания особые требования. Очень часто в активных сабвуферах также имеется возможность регулировки звуковых частот и уровня басов.

Существует еще одна разновидность сабвуферов, которые не имеют корпуса и представляют собой динамик с усилителем или без него – их называют бескорпусными.

Корпусные сабвуферы, в свою очередь, отличаются между собой формой корпуса и материалом, из которого он сделан:

• В не зависимости от того, какой сабвуфер (активный или пассивный) форма корпуса у него может быть круглая, квадратная или прямоугольная.
• В качестве материала для изготовления корпуса может служить многослойная фанера, ДСП или даже ДВП.

От материала корпуса, а также от его формы зависят и частотные показатели сабвуфера.

Способы установки сабвуфера в машину

В большинстве случаев сабвуферы устанавливают в багажном отсеке автомобиля, причем места установки могут быть разными. Чаще всего сабвуфер крепят к спинке заднего сиденья, но также встречаются варианты, когда «саб» устанавливается сбоку в багажном отсеке.

Низкочастотные динамики, у которых корпус отсутствует, обычно устанавливаются в следующих местах:

• Во внутреннюю обшивку автомобиля;
• В пол багажника;
• В корпус изготовленный по индивидуальным расчетам, учитывающим особенности свободного пространства в автомобиле. Такие сабвуферы по минимуму занимают полезное пространство багажного отделения машины.

Существуют и компактные модели сабвуферов, которые устанавливаются под передние сиденья автомобиля. Однако такие устройства обладают не очень большой мощностью.

После определения места установки, производится непосредственно установка сабвуфера в машине и его дальнейшее подключение к бортовой сети автомобиля и к усилителю или автомагнитоле.

Подключение активного сабвуфера в автомобиле

1. Подключение линейных RCA-выходов магнитолы с RCA-входами сабвуфера (LOW IINPUT). Подключать необходимо обычным RCA кабелем (2 тюльпана — 2 тюльпана или пара кабелей тюльпан-тюльпан). В случае отсутствия RCA-выходов на магнитоле подключаемся к HI INPUT.

2. Подключение питания. Плюсовой кабель от аккумулятора (через предохра-нитель) к +12В клемме сабвуфера (питание), минусовой кабель от аккумулятора (либо с корпуса авто) на клемму сабвуфера GND. Предохранитель ставится в 10-20 см от аккумулятора.

3. Подключения сабвуфера к проводу REM на магнитоле. REM — управляющий провод. Ведется от магнитолы к одноименной клемме REM на сабвуфере, подключается к проводу «синий/белый» (см. в инструкции), который торчит из связки проводов на магнитоле, обычно подписан. На нем, при включении магнитолы, появляется напряжение питания. Провод можно взять любой по диаметру, ток минимальный.

Подготовка перед подключением

Установка сабвуфера в машину далеко не десятиминутное дело. Для того чтобы сделать все правильно и качественно может потребоваться несколько часов. Прежде чем приступать к установке сабвуфера следует заранее приготовить инструменты и материалы, которые понадобятся в ходе работ. Нам понадобятся:

• Провода для питания системы;
• «Провода-тюльпаны»;
• Плюсовой провод для соединения усилителя и автомагнитолы;
• Предохранитель;
• Конденсатор.

Также потребуется ряд инструментов, без которых также не обойтись при установке сабвуфера:

• Набор гаечных ключей;
• Изолирующая лента;
• Лезвие или ножик;
• Стяжки;
• Разводной ключ;
• Кусачки и плоскогубцы.
