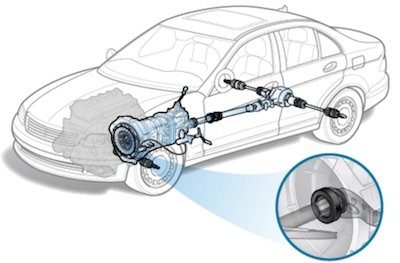

Устройство и принцип действия выжимного подшипника

Одна из таких неприятных ситуаций – выход из строя выжимного подшипника. От его работы зависит качество сцепления автомобиля и его функционирование. Выжимной подшипник передает момент силы на ведущий диск. Усилие необходимо для включения и выключения системы сцепления автомобиля. Поэтому проблемы в работе подшипника сказываются на качестве вождения.
Типичная ситуация – отсутствие сцепления при переключении передач, автомобиль заводится не сразу, с пробуксовкой. Хорошо, если такие вещи не приводят к созданию аварийной ситуации. К счастью упорный механизм сцепления система «капризная». Неполадки в ее работе сразу заметны по характерному звуку при вождении. В этом случае требуется немедленный ремонт выжимного подшипника.

Работа роликового подшипника обеспечивается жесткостью электромеханических тяг. Упорное усилие гидравлического подшипника формирует гидравлическая система. Чем жестче подшипник, тем дольше срок его эксплуатации. Как видно, в силу принципа работы системы сцепления и устройства подшипника возможные проблемы связаны с эксплуатационным износом детали. В этом случае ремонт осуществляется заменой старого выжимного подшипника.

Если знать, как поменять выжимной подшипник самостоятельно, то нет необходимости посещать дорогостоящие сервисные центры и автомастерские. Заменить выжимной подшипник, как и поменять опорный подшипник, самостоятельно может каждый.

https://youtube.com/watch?v=muL5USySV2g

https://youtube.com/watch?v=J0aj9byWESM

https://youtube.com/watch?v=d3aill7-hxU

Какой выжимной подшипник выбрать

Приобретать выжимной подшипник отдельно не стоит. Если элементы сцепления будут изготовлены разными производителями, то будет наблюдаться дисбаланс при их износе. Одна деталь может выйти из строя раньше другой, а это очень неудобно в плане ремонта. Придется часто разбирать автомобиль для ремонта.

Лучше приобрести готовый и сбалансированный комплект сцепления одного производителя. Главное выбирать продукцию известных брендов, имеющих хорошую репутацию и помнить о том, что скупой всегда платит дважды. Отличным вариантом станет приобретение комплекта сцепления Valeo, отличающейся такими важными преимуществами, как:

• Продолжительный ресурс работы (в среднем 150 тыс. км пробега) при условии правильной и бережной эксплуатации.
• Удобство сборки и установки.
• Повышение отзывчивости органов управления автомобилем. Педаль сцепления будет наживаться мягко, без рывков в момент зацепления дисков.
• Низкий уровень шума и вибрации при работе механизмов сцепления.
• Стойкость к температурным перепадам. Для России это важно.

Если вам нужно купить выжимной подшипник от компании Valeo (и не только), приглашаем посетить магазин IXORA. Здесь вас обязательно проконсультируют, ответят на все вопросы по выбору и установке запасных частей. Цены и качество продукции при этом непременно оставят довольным даже самого требовательного клиента.
* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону (звонок по России бесплатный).

https://youtube.com/watch?v=L5AfF0kViJM

Как поменять выжимной подшипник: этапы и порядок работ

Заменить выжимной подшипник, как и поменять подвесной подшипник не составляет технической сложности. Процесс замены выжимного подшипника затрудняется необходимостью проведения дополнительных операций. Для того, чтобы установить новый выжимной подшипник нужно демонтировать коробку передач. В этом случае без подготовительных работ не обойтись.

Операция трудоемкая, поэтому чтобы не повредить коробку передач понадобится дополнительная пара рабочих рук, подручный инструмент, домкрат. Хорошо если есть гаражная яма или эстакада. Все работы проводятся в три этапа:

• подготовительные работы;
• демонтаж коробки передач;
• замена выжимного подшипника.

Для проведения всей ремонтной операции необходимы следующие инструменты:

• Домкрат для установки автомобиля в рабочее положение.
• Кирпичи для фиксации авто в ремонтном положении.
• Держатель сцепления.
• Новый выжимной подшипник.
• Гаечные ключи. Лучше сразу удостовериться, что в комплекте есть ключ – восьмерка. Он понадобится для демонтажа брызговика двигателя.
• Отвертка для демонтажа выжимного подшипника.
• Резервуар для слива трансмиссионной жидкости при демонтаже старого выжимного подшипника. Для этих целей подойдет любая техническая емкость.

После того, как набор инструментов подготовлен, остается расположить авто на эстакаде. Подготовительные работы – это самый трудоемкий этап всего процесса, без которого не обойтись. Последовательность операций в этом случае следующая:

1. Отключаем клеммы аккумуляторной батареи под капотом автомобиля.
2. Далее отсоединяем аккумулятор: для этого отключаем провод массы от картера сцепления.
3. На этом этапе понадобится ключ – восьмерка для демонтажа брызговика электродвигателя. Брызговик жестко крепится саморезами к боковым крыльям. С помощью ключа восьмерки откручиваем крепления самого брызговика и боковых элементов. Производим снятие брызговика с помощью отвертки.
4. Следующее действие – отключение привода и датчика реверсивного хода. В этом случае будет отсутствовать тяга для срабатывания коробки переключения и реверсного хода. Для этого понадобится ослабить крепление хомута. В качестве элемента крепежа используется болт. С помощью ключа на тринадцать ослабляем болт и, пользуясь отверткой, отсоединяем хомут от КПП.
5. Подготовительные работы для демонтажа коробки переключения передач закончены. Необходимо зафиксировать автомобиль с помощью кирпичей и домкрата в ремонтном положении. Для этого используем домкрат, кирпичи, упоры. Ослабляем крепежные винты колес, работаем домкратом и фиксируем с помощью кирпичей автомобиль в ремонтном положении. Далее полностью демонтируем колеса.

На этом подготовительные работы закончены. Можно приступать к непосредственному демонтажу коробки передач.

Замена подшипника и вилки выключения сцепления Уаз Хантер 31516

1. Руководства по ремонту
2. Руководство по ремонту УАЗ 31519 (Хантер) 2003 г.в.
3. Замена подшипника и вилки выключения сцепления

Признаком необходимости замены подшипника выключения сцепления является повышенный шум в момент нажатия на педаль сцепления.
Подшипник 1 выключения сцепления в сборе с муфтой установлен на направляющей втулке 4 и вставлен в вилку 2 выключения сцепления. Вилка выключения сцепления опирается на шаровую опору 3, ввернутую в картер сцепления.

1. Установите автомобиль на смотровую канаву или подъемник.

2. Снимите коробку передач (см. «Снятие и установка коробки передач»).

11. Вставьте в вилку новую муфту с подшипником выключения сцепления…

↓ Комментарии ↓

1. Устройство автомобиля

1.0 Устройство автомобиля 1.1 Общие сведения об автомобиле 1.2 Паспортные данные 1.3 Ключи автомобиля 1.4 Панель приборов и органы управления 1.5 Отопление и вентиляция салона 1.6 Двери 1.7. Сиденья 1.8 Зеркала заднего вида 1.9 Освещение салона

2. Рекомендации по эксплуатации

2.0 Рекомендации по эксплуатации 2.1. Правила техники безопасности и рекомендации 2.2 Рекомендации по безопасности движения 2.3. Что нужно иметь в автомобиле 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Обкатка автомобиля 2.6. Подготовка автомобиля к выезду 2.7 Заправка автомобиля топливом 2.8 Пользование домкратом 2.9 Буксировка автомобиля

3. Неисправности в пути

3.0 Неисправности в пути 3.1. Двигатель не заводится 3.2 Неисправности системы впрыска топлива 3.3. Перебои в работе двигателя 3.4. Автомобиль движется рывками 3.5 Автомобиль плохо разгоняется 3.6 Двигатель заглох во время движения 3.7. Упало давление масла 3.8. Перегрев двигателя 3.9. Аккумуляторная батарея не подзаряжается 3.11. Появились посторонние стуки 3.12. Проблемы с тормозами 3.13. Прокол колеса

4. Техническое обслуживание

4.0 Техническое обслуживание 4.1. Общие положения 4.2. Ежедневное обслуживание (ЕО) 4.3. Первое техническое обслуживание (ТО-1) 4.4. Второе техническое обслуживание (ТО-2) 4.5. Особенности первого технического обслуживания (ТО-1) автомобилей с дизельным двигателем 4.6. Особенности второго технического обслуживания (ТО-2) автомобилей с дизельным двигателем

5. Двигатель

5.0 Двигатель 5.1 Особенности конструкции 5.2 Возможные неисправности двигателя, их причины и способы устранения 5.3 Полезные советы 5.4 Проверка компрессии в цилиндрах 5.5 Снятие и установка брызговиков двигателя 5.6. Замена опор подвески силового агрегата 5.7 Замена ремня привода генератора и водяного насоса 5.8 Установка поршня первого цилиндра в положение ВМТ такта сжатия 5.9 Замена цепей и шестерен газораспределительного механизма 5.13. Замена деталей уплотнения двигателя 5.14. Головка блока цилиндров двигателя 5.16. Ремонт двигателя 5.17. Cистема смазки двигателя 5.18. Система охлаждения двигателя 5.19. Система выпуска отработавших газов 5.20. Система питания 5.21. Система улавливания паров топлива 5.22. Особенности конструкции дизельного двигателя

6. Трансмиссия

6.0 Трансмиссия 6.1. Сцепление 6.2. Коробка передач 6.3. Раздаточная коробка 6.4. Карданная передача 6.5. Передний мост 6.6. Задний мост

7. Ходовая часть

7.0 Ходовая часть 7.1. Передняя подвеска 7.2. Задняя подвеска

8. Рулевое управление

8.0 Рулевое управление 8.1 Особенности конструкции 8.2 Возможные неисправности рулевого управления, их причины и способы устранения 8.3. Рулевая колонка 8.4. Рулевая трапеция 8.5. Рулевой механизм

9. Тормозная система

9.0 Тормозная система 9.1 Особенности конструкции 9.2 Возможные неисправности тормозной системы, их причины и способы устранения 9.3 Прокачка гидропривода тормозной системы 9.4 Проверка и регулировка свободного хода педали тормоза 9.5. Главный тормозной цилиндр 9.6 Замена вакуумного усилителя тормозов 9.7. Замена шлангов и трубопроводов гидропривода тормозов 9.8. Тормозные механизмы передних колес 9.9. Тормозные механизмы задних колес 9.10. Регулятор тормозных сил в гидроприводе задних тормозов 9.11. Стояночный тормоз

10. Электрооборудование

10.0 Электрооборудование 10.1 Особенности конструкции 10.2. Аккумуляторная батарея 10.3. Монтажные блоки 10.4. Генератор 10.5. Стартер 10.6. Выключатель (замок) зажигания 10.7. Электронная система управления бензиновым двигателем (система впрыска топлива) 10.8. Система зажигания инжекторных двигателей 10.9. Электронная система управления дизельным двигателем (система впрыска топлива) 10.10. Освещение, световая и звуковая сигнализация 10.11. Очиститель ветрового стекла 10.12. Бачок омывателя ветрового стекла 10.13. Очиститель стекла двери задка 10.14. Бачок омывателя стекла двери задка 10.15. Электродвигатель вентилятора системы отопления и вентиляции салона 10.16. Прикуриватель 10.17. Комбинация приборов 10.18. Спидометр 10.19. Замена датчиков и выключателей

11. Кузов

11.0 Кузов 11.1 Особенности конструкции 11.2. Снятие и установка бамперов 11.3. Снятие и установка подкрылков и брызговиков колес 11.4 Снятие и установка передних крыльев 11.5 Снятие и установка облицовки радиатора 11.6 Снятие и установка накладки облицовки радиатора 11.7 Снятие и установка брызговиков моторного отсека 11.8 Снятие и установка крышек люка пола 11.9 Снятие и установка полки аккумуляторной батареи 11.10. Капот 11.11. Боковые двери 11.12. Дверь задка 11.14. Ветровое окно 11.15. Крышки люков наливных труб топливных баков 11.16. Сиденья 11.17. Зеркала 11.18. Арматура салона 11.19. Панель приборов 11.20. Отопитель 11.21. Уход за кузовом

12. Советы начинающему автомеханику

12.0 Советы начинающему автомеханику 12.1. Техника безопасности при проведении ремонтных работ 12.2. Инструменты 12.3 Перед началом работы 12.4. Восстановление резьбовых соединений 12.5 Советы по кузовному ремонту

13. Покупка запасных частей

13.0 Покупка запасных частей 13.1 Моторное масло 13.2 Пластичные смазки 13.3 Охлаждающие жидкости 13.4 Тормозная жидкость 13.5 Топливный фильтр тонкой очистки 13.6 Воздушный фильтр 13.7 Масляный фильтр системы смазки двигателя

14. Поездка на СТО

14.0 Поездка на СТО

15. Зимняя эксплуатация автомобиля

15.0 Зимняя эксплуатация автомобиля 15.1 Как подготовить автомобиль к зиме 15.2 Рекомендации по пуску двигателя в сильный мороз 15.3 Что полезно купить к зиме 15.4 Полезные зимние советы

16. Подготовка к техосмотру

16.0 Подготовка к техосмотру 16.1 Рекомендации 16.2 Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств 16.3 Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

17. Приложения

17.0 Приложения 17.1 Приложение 1. Моменты затяжки резьбовых соединений 17.2 Приложение 2. Температурный диапазон применяемости моторных масел 17.3 Приложение 3. Горюче-смазочные материалы и эксплуатационные жидкости 17.4 Приложение 4. Лампы, применяемые на автомобиле 17.5 Приложение 5. Специальные инструменты и приспособления

18. Схемы электрооборудования

18.0 Схемы электрооборудования 18.1 Схема 1. Соединения системы управления двигателем мод. ЗМЗ-5143.10 18.2 Схема 2. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-2) 18.3 Схема 3. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-0) 18.4 Схема 4. Электрооборудование автомобилей мод. 31519-095, 31519-195 18.5 Схема 5. Электрооборудование автомобилей мод. 315195-025, 315195-125 18.6 Схема 6. Электрооборудование автомобилей мод. 315195-023, 315195-123

Демонтаж коробки передач

Демонтаж коробки передач не требует профессиональных навыков и специальных умений, необходимо точно соблюдать порядок действий.

1. Снимаем крышку картера на сцеплении. Предварительно нужно отсоединить рычаг подвески. Для этого при помощи ключа на семнадцать откручиваем крепежные элементы поворотного кулака и шаровой опоры. После этого демонтируем винт крепления растяжки к рычагу.
2. Далее демонтируем крепежи опор силового агрегата и самой коробки переключения передач. Для этих целей в силовой установке применяются винты, а коробка передач крепится с помощью болтов.
3. Аналогично снимаем нижнюю крышку картера сцепления.
4. Можно приступать к самому ответственному фронту работ – демонтаж опор агрегата и самой коробки передач. Операции следует проводить внимательно и осторожно. Желательно прибегнуть к дополнительной помощи, чтобы не повредить коробку передач.
5. Ставим под двигатель автомобиля кирпичи и с помощью ключа на семнадцать начинаем демонтировать элементы крепления опоры агрегата к кузову машины. Устанавливаем домкрат под коробку передач и отсоединяем сцепление от двигателя. Для этого необходим ключ на девятнадцать, с помощью которого откручиваем винт крепления картера и блока цилиндров.
6. Отводим коробку передач от мотора до выхода первичного вала. Демонтаж коробки переключения передач окончен. Теперь можно приступать к установке нового выжимного подшипника.

Установка выжимного подшипника

Сняв коробку передач, нам необходимо знать последовательность дальнейших действий, как поменять выжимной подшипник.

1. Вначале необходимо оценить состояние старой детали. Если на ней замечены следы эксплуатационного износа, значит, вы верно определили причину ненормальной работы коробки передач. Неисправная деталь, если ее прокрутить, будет издавать характерный неприятный хруст. Если причины неисправности определены верно, можно приступать к установке нового подшипника.
2. Для этого с помощью отвертки разводим концы фиксатора муфты. Разъединяем держатели прижимного кольца – «лепестки пружины». Демонтируем выжимной подшипник с муфты выключения сцепления.
3. Далее осуществляем проверку правильности крепления и установки. В нормальном рабочем состоянии выжимной подшипник должен вращаться вокруг своей оси свободно без характерных звуков. Выступающая часть подшипника должна быть расположена в сторону муфты. Используем машинное масло в качестве элемента смазки вала и устанавливаем подшипник на валу.
4. Если установка осуществлена верно, переходим к креплению с помощью держателя прижимного кольца. Выполняем всю последовательность действий в обратном порядке.

Замена подшипника окончена.
