Ремонт реле регулятора напряжения на Ваз 2107

Генератор не дает зарядку на ВАЗ 2107

Современный автомобиль имеет большое количество электрического оборудования разного назначения запитанного от бортовой сети. При работающем двигателе в автомобиле ВАЗ 2107 напряжение выдает генератор переменного тока, представляющий собой синхронную динамо-машину. Привод агрегата осуществляется от шкива двигателя клиновым ремнем. В процессе эксплуатации естественный износ устройства, вследствие чего оно не установленных параметров.

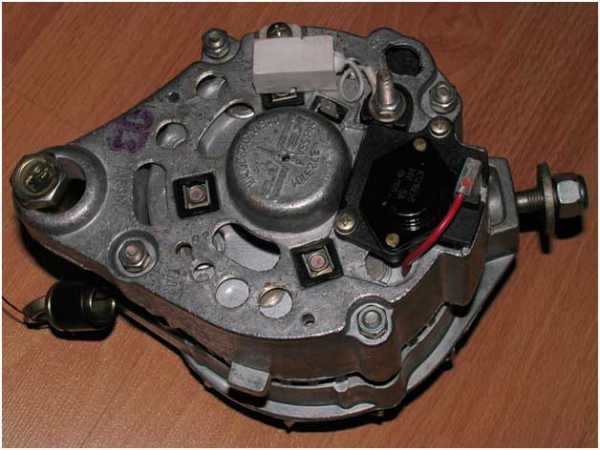

Автомобиля ВАЗ 2107 имеет генератор одного из двух вариантов исполнения: модель 372.3701 и 9412.3701. Последняя более поздняя версия отличается от предыдущей следующими элементами:

1. Блок выпрямителя установлен снаружи на задней крышке и защищен пластиковым корпусом.
2. Крыльчатка охлаждения устройства размещена внутри, что обеспечивает ей большую эффективность.
3. Диаметр контактных колец уменьшен с целью уменьшения износа щеточного узла.

Такая конструкция обеспечивает сокращения длины окружности и не дает увеличения выработки в деталях.

Внешние проявления неисправностей агрегата

Диагностика отказов электрооборудования автомобиля ВАЗ 2107 для водителя имеющего соответствующий опыт не представляет особой сложности. Генерирующее устройство дает напряжение, необходимое для зарядки аккумуляторной батареи и устойчивого функционирования иных приборов. Его номинальное значение — 14 В, которое можно измерить мультиметром на выводах.

Если генератор автомобиля ВАЗ 2107 дает напряжение менее 11.5 В следует провести проверку степени натяжения ремня привода возможно его проскальзывание. Обычно это сопровождается характерным свистящим звуком, который исчезает при подтягивании. В случае если посторонние шумы не исчезают необходимо заменить изношенный клиновый ремень и проверить состояние подшипников ротора.

Демонтаж электрогенератора

Для тщательной проверки устройства необходимо его снять с автомобиля ВАЗ 2107 и произвести его разборку. Электрический генератор демонтируется со строгим соблюдением рекомендаций. Руководства по ремонту машины, разработанного производителем. Важно перед выполнением работ произвести отключение аккумулятора, чтобы не допустить при касании контактных частей провода на корпус и короткого замыкания.

Генератор, призванный обеспечивать зарядку батареи и питание приборов, снимается в следующем порядке:

1. Машина устанавливается над смотровой ямой или на подъемнике, с нее демонтируется защита и брызговик слева.
2. От электрогенератора отключается провода и откручивается гайка, фиксирующая его положение на фигурной планке натяжителя.
3. Со шкивов снимается ремень.
4. Раскручиваем болт крепления устройства на кронштейне и вытаскиваем его из отверстия.

После этого аккуратно вынимаем генератор из моторного отсека автомобиля ВАЗ 2107, соблюдая при этом осторожность. Агрегат очищается от загрязнений при помощи ветоши и кисти и подвергается наружному осмотру на предмет наличия внешних повреждений. Это не дает гарантий обнаружения неисправностей, но покачивание вала ротора из стороны в сторону позволяет выявить люфт в подшипниках и соответственно их износ.

Проверка частей генератора

Разборка устройства, установленного на автомобиле, производится слесарным инструментом в следующем порядке:

1. Не прилагая чрезмерных усилий, откручиваем болты крепления регулятора напряжения и блока выпрямителей.
2. Используя ключ на «8» разбираем стягивающие корпус шпильки и снимаем заднюю крышку. Генератор разделяется при этом на несколько частей.
3. Производим дефекацию подшипника и щеточного узла. Если остаточная длина контактных устройств не превышает 5 мм, они подлежат замене.
4. Повреждение уплотнительных колец подшипника указывает на его выработку, и данное изделие демонтируется с установкой на его место нового.
5. Снимаем с ротора шкив, зажав его в тисках, при этом не следует забывать о возможности деформации узла. При затягивании внимательно следим за состоянием детали.
6. После этого вынимаем вал из подшипника и проверяем его.

Контроль электрической части генерирующего устройства автомобиля ВАЗ 2107, обеспечивающих зарядку аккумулятора и питание приборов. При этом используется мультиметр в режиме проверки сопротивления. Необходимо убедиться в отсутствии обрывов обмотках ротора и статора, а также в отсутствии межвиткового замыкания. На следующем этапе генератор автомобиля ВАЗ 2107 проверяется на исправность регулятора напряжения.

Данный узел проверяется по определенной методике с использованием аккумулятора и измерительных приборов. После проведения контрольных измерений и если не обнаружено отклонений, начинаем работать с блоков выпрямительных диодов. На ВАЗ 2107 генератор оснащен схемой из шести полупроводниковых приборов, которые обеспечивают линейность выходных характеристик. В случае если в процессе проверок выявлено значительное количество неисправностей устранение из не имеет смысла, дешевле приобрести новый.

https://youtube.com/watch?v=5LH5i7ZJ6Os

Возможно, вам будет интересно:

7vaz.ru

https://youtube.com/watch?v=bKOiOdFVBHI

https://youtube.com/watch?v=vuQgPecDq0Q

https://youtube.com/watch?v=K_8ZrGt1NqE

Неисправности генератора Ваз 2106

remocars.ru

Популярные автомобили

Всем привет! В этот раз доработал электро-схему своего автодома, сделав автоматическую систему подзарядки батарей «жилого отсека» от генератора фургона. С автоматическим разрывом цепи, когда двигатель не заведен (чтобы случайно не разрядить стартерный аккумулятор). Для этого существуют готовые решения, но прелесть моего варианта в том, что компоненты стоят очень дешево (600 руб за два реле и 1000р на предохранители)

Важное замечание! Я не авто-электрик и возможны какие-то недочеты в моем способе установки и выборе компонентов. На самый лучший в мире вариант не претендую. Это любительская ( ! ) установка

Такая модификация может быть полезна не только в доме на колесах, но и в других автомобилях для выставок, отдыха или работы, имеющих дополнительную аккумуляторную батарею. С помощью этой схемы она всегда будет заряжаться от генератора, а при заглушенном двигателе отключаться от основной цепи автомобиля, чтобы ее использование не высадило аккумулятор автомобиля нужный для старта двигателя.

Весь процесс установки показан на видео. Внимание видео на английском языке

! А еще там я много много говорю, про то какие бывают вариант систем с дополнительной батареей.

Далее краткий текстово-картиночный вариант, для тех не хочет или не может смотреть видео, а может посмотрел но не все понял.

Сначала схема как все это устроено.

Разберем что там находится и зачем

В левой части видно «генератор авто» и «аккумулятор авто» — это то что у вас уже сейчас есть. Минусовой контакт аккумулятора всегда подсоединен к кузову автомобиля.

В правой части находится наш дополнительный аккумулятор, который мы и хотим заряжать (он тоже должен быть 12В). Его минусовую клемму также подсоединяем к кузову (а еще лучше к силовой части типа рамы или лонжерона) автомобиля. Причем хорошо так надежно подсоединяем проводом с большим сечением (20-35 квадратов)

Посередине схемы происходит все волшебство. Там мы ставим реле.

его «мощность» выбирается исходя исходя из мощности генератора. Обычно в легковых машинах это 60-90А, в фургонах 80-180А. У меня сейчас 90А, но реле я все равно взял на 200А. Во-первых — вдруг поменяю генератор на более мощный, во-вторых — в китайских дешевых реле особой веры в «амперы» нет, так что лучше взять сразу побольше, все равно разница в цене не велика.

Для тех кто не в курсе — реле это такая прикольная штука, которая может соединять и разрывать цепь с высоким током. И всем этим можно управлять «электрически».

В данном конкретном реле нужно к контакту «30» подсоединить плюсовой провод от стартерной батареи, а к «87» плюсовой провод «домашней» батареи. Оставшиеся контакты 85 и 86 служат для управления реле. Если на них послать 12В ток, то реле замкнет соединение между контактами «30» и «87». Если перестать посылать ток, то соединение разорвется.

Управлением реле у нас будет заниматься маленькое автоматическое «реле» (на самом деле не реле) которое вообще создано для подключения ходовых огней. Стоит копейки типа 150 рублей.

У него два входа (вообще три, но желтый провод нам не нужен) и два выхода. Если на вход подать напряжение выше 13В — то на выходе мы тоже получим напряжение. Если на входе напряжение будет меньше 13В — то на выходе ничего не будет.

Тут вся прелесть заключается в том, что когда заведен двигатель — генератор автомобиля начинает вырабатывать ток и повышает напряжение в системе до 13-14В. Таким образом он и заряжает аккумулятор автомобиля (чтобы что-то зарядить нужно дать ток с более высоким напряжением, чем уже есть). Вот это маленькое «авто-реле» как раз и замечает такое изменение чтобы включить ходовые огни. А в нашем случае оно будет включать основное 200А реле.

К «85» контакту большого реле мы подсоединяем плюс с маленького, а в «86» контакту минус.

В принципе это все — когда мы будем заводить двигатель — «маленькое реле» будет активировать большое 200А, которое будет соединять «плюсы» наших батарей, давая возможность генератору заряжать сразу все батареи в автомобиле. Напомню что минус у нас уже соединен через кузов. Старайтесь конечно не включать в эту схему сразу много дохлых батарей, а то слабенький генератор может и не справиться. Совсем умершие батареи лучше заряжать по одной.

Теперь что нам надо еще. Во-первых провода. О да, провода нужны серьезные, всякие сопли по 1-2 квадрата к которым вы привыкли дома тут не прокатят. Так как речь идет о токах порядка 50-150 ампер, то и сечения проводов должны быть соответствующие.

Для генераторов менее 100 Ампер подойдут провода сечением 20 кв.мм. Для генераторов 100-200А нужны уже 35 кв.мм. К тому же не стоит делать провода слишком длинные, т.к. на высокоамперном постоянном токе идут большие потери по пути.

И второй необходимый момент — предохранители. Пожалуйста! Ставьте их везде и всегда. С такими проводами, если вы что-то напутаете или просто изоляция перетрется от старости и замкнет на кузов — без предохранителя место контакта превратиться в центр электро-сварки (я серьезно). Золотое правило — как только провод пошел от аккумулятора — сразу предохранитель!

Я ставил 200А автоматы специально сделанные для 12В авто.

Проверял в работе — действительно при коротком замыкании или превышении лимита автомат сразу срабатывает. Через пару минут его можно включить обратно.

Ну и по центру схемы еще можно увидеть 3-х позиционный переключатель типа «вкл-выкл-выкл». Он управляет режимами работы. В самом левом положении включена автоматическая система, как я описал выше. В среднем положении все выключено и реле будет всегда открыто (это значит что соединение между контактами разорвано). А в третьем положении я насильно замыкаю реле, чтобы иметь возможность завести двигатель авто, когда мой стартовый аккумулятор по какой-то причине разрядился.

Тут стоит сделать поправку, что 200А на которые рассчитано реле и предохранители может быть недостаточно для завода некоторых двигателей. Я пробовал — мой спринтер 2.1л заводится в теплую погоду через реле легко. Когда я делал это зимой (долго крутил стартер) — пару раз предохранители у меня сработали, но все таки фургон я завел, а реле не пострадало (это ему не дадут сделать предохранители). Так что это схема на крайний случай и на ваше усмотрение.

В остальном все круто работает, я доволен. Теперь все батареи сами заряжаются от генератора (а в автодоме заряженные батареи — это один из важных источников комфорта). Ну и можно не бояться, что стартовая батарея вдруг разрядится, т.к. она изолирована от потребителей с помощью этой простой схемы.

Провода купил в ближайшем электромагазине, за 35мм и 7 метров отдал что-то порядка 2000 руб Переключатель стоил 50 рублей, всякие клеммы и прочая мелочь еще на 300 руб

Итого порядка 4000 руб за все счастье (половина за провода). Вот в принципе и все на сегодня, пойду дальше пилить дом, спасибо за внимание.

ГЕНЕРАТОР ВАЗ 2106 НЕ ДАЕТ ЗАРЯДКУ

Если же напряжение не растет, то необходимо провести проверку наличия +12 В на клемме, подключенной к выводу 15 реле-регулятора. Но помойму дело было в предохранителе. В этом случае, даже перетянутый ремень будет пробуксовывать и его следует заменить.

Такие предохранители заменяются, и вновь проверяется зарядка. Если после замены предохранителей по — прежнему на ВАЗ 2106 нет зарядки аккумулятора, то следует продолжить поиск неисправности. Далее нужно проверить целостность ремня привода генератора и его натяжение. При износе внутренней поверхности шкивов ремень генератора начинает попросту проскальзывать, что также будет способствовать неполному заряду батареи или же зарядка будет полностью отсутствовать.

Следующей причиной, почему может отсутствовать зарядка батареи, это плохой контакт на клеммах аккумулятора, либо их окисление. На окисление стоит проверить и места контактов клемм на генераторе, которые также нужно освободить от окисла.

Для полного контроля провод снимается и наконечник зачищается. Самая частая причина когда нет зарядки на ВАЗ 2106, это выход из строя регулятора напряжения. Если напряжение расти не начало, то следует проверить контрольной лампой или вольтметром напряжение на проводе, который подключается к выводу 15 регулятора.

Неисправность реле зарядки

Если контрольная лампа не загорится, то проверьте исправность провода от регулятора до генератора, отключив его от последнего и соединив с массой. Загорание контрольной лампы свидетельствует об исправности провода и возможной неисправности щёток или обмотки якоря. В этом случае необходимо снять и отремонтировать генератор.

Напряжение должно быть в пределах 13,5 – 14,5В. если при включении нагрузки напряжение постепенно падает, то это свидетельствует о неисправности выпрямителя. Если при установке нового ремня он сильно просаживается в ручей шкива, то говорить об износе шкива и его необходимо заменить. Если оно отличается больше чем на 0,5В, то необходимо найти и устранить место нарушения контакта в цепи от плюса батареи до регулятора.

Подключите лампу-пробник между +12 В аккумуляторной батареи и проводом, который подключен к выводу 67 реле-регулятора напряжения. Иногда достаточно немного отпустить крепление провода с массой и поводить проводом из стороны в сторону, чего будет достаточно для восстановления надежного контакта.

legionskilon.ru

Схема зарядки ВАЗ 2106,

615 Google+
В этой статье рассмотрена схема зарядки ВАЗ 2106 (ВАЗ-2101- ВАЗ-2103, ВАЗ-2106, ВАЗ-2121 (кроме инжекторных)и их модификациях).

Схема зарядки ВАЗ 2106 состав оборудования.

Схема зарядки ВАЗ 2106 автомобилей включает в себя выносной регулятор напряжения, генератор, реле контрольной лампы зарядки и лампы контроля заряда аккумуляторной батареи, расположенной на панели приборов.

Генератор.

На автомобилях применяется генератор переменного тока со всторенным выпрямителем. Привод генератора осуществляется моноклиновым ремнём от шкива коленвала.

Реле регулятор.

Реле регулятор напряжения обеспечивает поддержание напряжения, вырабатываемое генератором в пределах 13,5 – 14,5В. и находится в подкапотном пространстве на левом крыле. На старых моделях регулятор напряжения применялся магнитоконтактного типа. Регулирование напряжения в этом реле осуществлялось за счёт замыкания и размыкания контактов электромагнитного реле при повышении и понижении напряжения. В настоящее время в качестве регулятора применяется электронное реле, которое полностью взаимозаменяемо со старым. Но применение электронного реле в отличие от контактного не допускает снятие клемм с аккумулятора на заведённом двигателе. Это может привести к резкому скачку напряжения и выходу из строя регулятора и других электронных устройств. Для проверки исправности схемы и наличия заряда необходимо использовать вольтметр.

Работа генератора

Когда начинается вращение ротора, на выходе генератора появляется некоторое напряжение. А подается оно на обмотку возбуждения посредством органа регулировки. Стоит также отметить, что выход генераторной установки соединен напрямую с аккумуляторной батареей. Поэтому на обмотке возбуждения напряжение присутствует постоянно. Когда увеличивается скорость ротора, начинает изменяться напряжение на выходе генераторной установки. Подключается реле-регулятор напряжения генератора Valeo или любого другого производителя к выходу генератора.

При этом датчик улавливает изменение, подает сигнал на сравнивающее устройство, которое анализирует его, сопоставляя с заданным параметром. Далее сигнал идет к устройству управления, от которого производится подача на исполнительный механизм. Регулирующий орган способен уменьшить значение силы тока, который поступает к обмотке ротора. Вследствие этого на выходе генераторной установки производится уменьшение напряжения. Аналогичным образом производится повышение упомянутого параметра в случае снижения скорости ротора.
