Особенности схемы подключения датчика скорости

Что делать, если не работает спидометр на ваз 2115

Что делать, если не работает спидометр на ваз 2115

Сегодня с неисправным спидометром ездить рискованно и дорого. Если у водителя развито чувство скорости, он все равно может увлечься и не заметить превышение. А вот автоматические средства фиксации нарушений заметят. Камер сейчас на дрогах много, а увидеть их вовремя получается не всегда. Сумма штрафа превзойдет не только стоимость ремонта, но и стоимость нового спидометра.

Так же во время устранения неисправностей, отредактировать километраж автомобиля. В случае с карбюраторным двигателем это можно сделать самостоятельно. Если же же ваш автомобиль идет с инжекторным двигателем, то корректировка спидометра должна осуществляться профессионалами, так как для этого необходимо добраться к электронной памяти автомобиля, а тут не обойтись без соответствующих навыков и нужного программного обеспечения.

Если не работает спидометр на ВАЗ 2115 инжектор, то причины могут отличаться от ВАЗ 2115 с карбюраторным двигателем. Если на Вашем автомобиле установлен инжекторный двигатель, то спидометр на нем электронный. Он подключен к датчику скорости.

На ВАЗ 2115 с карбюраторным двигателем спидометр работает с помощью механического привода на гибком тросе.

Не работает спидометр ВАЗ 2115 причины

Чаще всего электронный счетчик пробега прекращает отображать скорость из-за поломки датчика скорости. Также причиной может быть нарушение контакта, связанное с окислением металла в штекерном соединении. Хотя при плохом контакте стрелка спидометра может периодически вздрагивать, когда из-за вибрации во время работы автомобиля контакт временно восстанавливается.

Чтобы понять, почему не работает спидометр 2115 с инжекторным двигателем, можно воспользоваться несложным тестом приборной панели для проверки ее исправности. Нужно нажать кнопку сброса пробега и, удерживая ее, повернуть ключ зажигания. Если приборы панели исправны, то стрелки на их шкале трижды совершат движения от начала к концу шкалы и обратно. Это значит, что проблема именно в датчике скорости, а сам спидометр в порядке.

Если не работает спидометр 2115 с карбюраторным двигателем, то причина вероятно в том, что вышел из строя шестеренчатый привод, который передает показания с датчика скорости. Причиной служит одно из двух механических повреждений: у наконечника приводного вала срезало грани или повреждены зубья на шестернях. Из-за этого прекращается передача крутящего момента на вал датчика от вала коробки передач.

В исправном автомобиле скорость рассчитывается по количеству импульсов, генерируемых датчиком в секунду. А в этом случае спидометр не будет работать, так как не будет импульсов.

Источник Одометр.рф

https://youtube.com/watch?v=KKUK_YLzjZo

Датчик скорости нива шевроле где находится фото

В настоящее время при производстве автомобилей полностью отказались от использования датчиков измерения скорости состоящих из механических деталей. В основе современных устройств лежит использование электро-магнитных датчиков работающих за счет эффекта обнаруженного физиком Холлом и получившим одноименное название.
Для контроля над скоростью передвижения на приборной панели установлен специальный прибор – спидометр. Но он лишь отображает получаемую информацию, а за сбор данных отвечает датчик скорости. Если он выйдет из строя, то это создаст множество опасных ситуаций на дороге, поскольку становиться затруднительным контроль скоростного режима в городе и на трассе.

Но кроме этого, благодаря интегрированию в систему электронного блока управления датчик скорости позволяет выполнять следующие функции:

• контроль расхода топлива
• вывод информации на панель приборов
• в автомобилях с автоматической коробкой передач входит в комплекс отвечающий за управление двигателем

В случае выхода из строя разрешается продолжить путь, но сделать это станет затруднительно.

Исторически существовало два типа датчиков. Изначально использовались механические или оптоэлектронные. Они считывали количество оборотов вала, передавая его на панель приборов с помощью троса. Затем на замену пришли электронные бестросовые системы.

На каждый автомобиль устанавливается только соответствующее оборудование, рассчитанное на определенное количество вращений вала и устанавливаемое в соответствующее посадочное место. Датчик скорости Шевроле Нива устанавливается на коробке переключения передач.

Сам датчик представляет собой небольшое стальное, а чаше пластиковое устройство, которое крепиться в районе вала. Внутри корпуса размещается сердечник, передающий импульсы на специальный контроллер, отвечающий за отображение информации на панели приборов.

При проведении работ следует учитывать, что устройство может быть довольно хрупким, поэтому монтаж следует проводить с осторожностью.

Работы производятся на смотровой яме. Перед проведением демонтажа необходимо отключить аккумулятор.

Датчик располагается на задней крышке раздатки. Перед тем как снять его, необходимо отлючить клеммы. Они удерживаются пластиковым фиксатором.

Затем, при помощи гаечного ключа устройство вывинчивается из посадочного места.

Если устройство прочно «прикипело», запрещается использовать излишнее усилие, лучше обработать резьбу смазкой типа WD-40.

Перед установкой нового устройство следует внимательно изучить его состояние. На датчике места сборки и контактная группа должна быть тщательно залита лаком для препятствия проникновения воды. Иначе устройство может в скором времени выйти из строя.

Скорость движения автомобиля уже давно измеряется немеханическим способом, а электронным. Это измерение основывается на принципе эффекта Холла, посредством специального устройства. Шевроле Нива укомплектовывается таким же электронным приспособлением, который с большой точностью считывает скорость, развиваемую автомобилем.

Каждый автомобиль имеет в конструкции спидометр, который отображает скорость перемещения транспортного средства. Но спидометр – это только дисплей вывода полезной информации, основную функцию указания скорости движения выполняет датчик. В случае его неисправности, дальнейшая поездка становится мучением, особенно по городским магистралям, где необходимо соблюдать скорость перемещения.

Поэтому основной функцией устройства является считывание информации о перемещении автомобиля. К косвенным функциям устройства относятся:

• возможность рационального расхода топлива;
• регулирование движение по дорожным разметкам и знакам;
• дает возможность регулирования скорости с целью избегания штрафов.

Без этой детали управлять автомобилем возможно, но делать это довольно непросто.

Существуют два вида датчиков скорости:

1. Механический или оптоэлектронный. Работает по способу передачи количества оборотов вала коробки с помощью троса.
2. Электронный или безтросовый. Собственно о нем и пойдет речь.

Алоха, братцы. Машинка у меня уже не новая, 2003 года выпуска и поломки стали случаться теперь уже периодически. Не так давно начал барахлить спидометр — иногда работает, иногда — нет, бывало просто при включенном зажигании стрелка спидометра скачет как сумасшедшая. Плюсом ко всему начали вылазить постоянные ошибки двигателя.

В общем, вчера спидометр окончательно накрылся, стрелка замерла на ноле. Скорость приходилось определять на глаз по передаче и числу оборотов )) Зато пробег не увеличивался )) Ездить все равно без спидометра не комфортно и пришлось опять «приложить» руки. Малость погуглил, понял проблему и полез «исполнять».

Ямы у меня нет, пришлось загонять передок на кирпичи, подстилать туристический коврик и лезть вниз. Внизу грязища, все падает в глаза.

Нужно было найти датчик скорости и проверить, что там да как. Находится он на РК, к нему идут 3 провода, разъем подключения на 3 контакта.

Как оказалось, там всё было замотано изолентой, причем она была сверху ПВХ (обычная), а под ней — тряпичная. Обычная изолента растрескалась от времени, внутрь проникла вода, напитала тряпичную изоленту и провода стали замыкать между собой. Оттого и возникали периодические ошибки (желтый значок на панели), запарился постоянно скидывать клемму, чтобы сбросить ошибку.

Короче, для начала отодрали старую изоленту и с проводов и с самого разъема (сам разъем был примотан к датчику скорости точно так же).

Пока отдирали старую изоленту, провода выпали сами собой, видать от влаги они тупо развалились. В этом и была проблема — в проводах, сам датчик скорости был рабочий. Как я и гуглил — датчики ломаются крайне редко.

Провода зачистил, по новой их хорошенько обмотал и настала пора втыкать разъем в датчик скорости. И тут засада — разъем в датчик полностью не входит, там есть такие защелки, которые должны защелкнуться. Оттого видать разъем и был примотан изолентой. Неплохо кстати, только я 2 года ездил «на изоленте», а сколько прежний хозяин так ездил))

В общем, спидометр заработал, ошибки пропали — проблема решена. Хотя лучше, конечно, купить новый нормальный разъем для проводов для нормального контакта. А еще лучше — иметь полную защиту днища, чтобы защищать и РК и всякие датчики от воды, гравия и других повреждений, которые неизбежно возникают при покатушках по грязи и бездорожью.

Современные автомобили нашпигованы датчиками, как рождественская индейка яблоками. Причём все или почти все датчики взаимозависимы. Если на нашей Нива Шевроле не работает спидометр, может случиться, что и электронный блок управления получает неправильные импульсы. А это сказывается и на работе двигателя , и на расходе бензина, и на мощности. Нерабочий спидометр — это не просто неудобство, это повод рассмотреть причины и восстановить работоспособность системы.

ЭБУ использует информацию от датчика массового расхода воздуха для определения длительности импульса открытия форсунок.

На современных автомобилях практически невозможно встретить механический привод для измерения скорости. В том числе и на Ниве 21213 на данный момент устанавливается без тросовый датчик скорости (ДС).

Это электронной устройство, которое считывает параметры работы двигателя, исходя из которых бортовой компьютер рассчитывает скорость автомобиля. Рассмотрим принцип действия данного датчика и возможные неисправности, возникающие во время его работы.

На панели приборов Нивы установлен спидометр, который необходим для отображения текущей скорости автомобиля. В случае неисправности, управление автомобилем становиться затруднительным, поскольку на большинстве дорог устанавливаются скоростные ограничения, которым необходимо следовать. Помимо этого, неисправность спидометра может повлиять на расчет других данных бортовым компьютером. На основе данных ДС определяется необходимый расход топлива, обеспечивается экономия бензина во время работы на холостых оборотах.

А еще интересно: Как пользоваться раздаткой на ниве, устройство коробки || Переключение раздатки на ниве с кнопки

Поэтому необходимо как можно скорее провести диагностику и выявить причину поломки.

На Ниве ДС устанавливается на коробке переключения передач. Это позволяет считывать данные только во время передвижения, отключаясь во время работы двигателя на нейтральной передаче.

Само устройство состоит из пластикового корпуса, внутри которого расположены электронные компоненты. Для правильной работы, он размещается в непосредственной близости от вала. Внутри вала имеется встроенный магнитный стержень, который при вращении создает электрические сигналы.

Изделие довольно хрупкое, поэтому при демонтаже или установке необходимо быть предельно осторожным, чтобы не повредить его корпус.

Датчик скорости ВАЗ 2114 — обзорная статья

Датчик скорости ВАЗ 2114 – один из важнейших элементов электронной системы управления «сердцем» автомобиля. Именно от его показаний зависит, сколько топлива будет подаваться, сколько воздуха пойдет в обход дроссельной заслонки при движении на холостом ходу, каковы будут показания спидометра и пр.

Где находится датчик скорости на ВАЗ 2114?

Как и во многих других инжекторных автомобилях, датчик скорости ВАЗ 2114 находится в верхней части корпуса КПП, недалеко от щупа уровня моторного масла. Подобраться к нему можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровую яму.

Принцип работы датчика скорости.

В основу работы любого современного датчика скорости заложен эффект Холла, то есть взаимодействие электрического и магнитных полей, провоцирующие создание на полупроводниковой пластине разности потенциалов – напряжения Холла. При движении названное напряжение преобразуется в частотно-импульсный сигнал, который поступает на контроллер. По интервалу времени между данными импульсами и рассчитывается скорость движения авто.

Неисправности датчика скорости ВАЗ 2114.

Как правило, о неисправности датчика скорости свидетельствуют:

• «лежащая» на нуле стрелка спидометра;
• снижение мощности мотора;
• повышенный расход топлива;
• проблемы с движением на холостом ходу и, конечно, же ошибки Р0500 (отсутствующий сигнал датчика скорости) и Р0503 (прерывающийся сигнал).

Большая часть из них пусть и не является прямым указанием на поломку датчика скорости, но на необходимость его проверки указывает определенно.

Как проверить датчик скорости ВАЗ 2114?

Проверять датчик скорости на автомобилях отечественного производства можно разными способами: без снятия датчика с автомобиля и с ним.

В первом случае все довольно просто:

1. постановив КПП на 5 передачу, поддомкратьте переднее колесо;
2. отсоедините от датчика электрический разъем, для этого просто сдавите «усики» и снимите фишку;
3. проводами соедините датчик скорости с вольтметром и АКБ;
4. раскрутите ногой колесо.

У исправного датчика будут отчетливо видно изменение импульсного сигнала – в пределах 0,5-10В.

Во втором случае проделываете все то же самое, только вольтметр заменяете контрольной лампочкой. При вращении колеса лампочка должна моргать.

Последний вариант проверки датчика скорости ВАЗ 2114 предполагает под собой снятие датчика с автомобиля (о том, как это сделать, читайте ниже) и подключение к нему вольтметра и питания по следующей схеме.

При помощи трубочки, пассатижей или прочего подручного инструмента прокрутите ось датчика. В ответ на эти действия вы должны увидеть изменяющиеся показания вольтметра: чем больше скорость, тем больше напряжение (от 0,5В до 10В). Если такого не произошло, датчик требует замены.

Замена датчика скорости ВАЗ 2114: пошаговая инструкция.

1. Заедьте на яму – снизу работать будет удобнее – и дождитесь пока двигатель остынет.
2. Отключите питание автомобиля, сняв провод с минусовой клеммы аккумулятора. Капот после этого не закрывайте, этим вы создадите обеспечите себе освещение.
3. Найдите на КПП датчик скорости. Очистите его и все, что находится рядом с ним, ветошью от грязи.
4. Надавив на пружинный фиксатор, отсоедините от датчика колодку проводов.
5. Осуществите демонтаж непосредственно самого датчика, выкрутив его против часовой стрелки – пальцами или рожковым ключом на «22».
6. Аккуратно, чтобы ничего не сломать, установите на место снятой детали новую. Подведите к ней колодку проводов и на этом процедуру замены датчика скорости ВАЗ 2114 можно считать завершенной.

Проверка датчика скорости

Вначале нужно выяснить, есть ли заземление и напряжение 12 В в контактах. Эти контакты прозваниваются, а контакт с импульсными сигналами тестируется при кручении. Напряжение между выводом и массой должно быть в диапазоне от 0,5 В до 10 В.

1. Демонтируем датчик скорости.
2. Используем вольтметр. Выясняем, какая клемма за что отвечает. Подсоединяем входящий контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.
3. Вращая датчик скорости, определяем есть ли сигналы в рабочем цикле и замеряем выходное напряжение датчика. Дабы это сделать, можно надеть кусок трубочки на ось датчика (крутить со скоростью 3-5 км/ч.) Чем быстрее вы вращаете датчик, тем выше должно быть напряжение и частота в вольтметре.

1. Устанавливаем машину на домкрат так, чтобы одно колесо не касалось поверхности земли.
2. Соединяем контакты датчика с вольтметром.
3. Вращаем колесо и диагностируем, появляется ли напряжение — если есть напряжение и частота в Гц, то датчик скорости работает.

1. Отсоединяем от датчика импульсный провод.

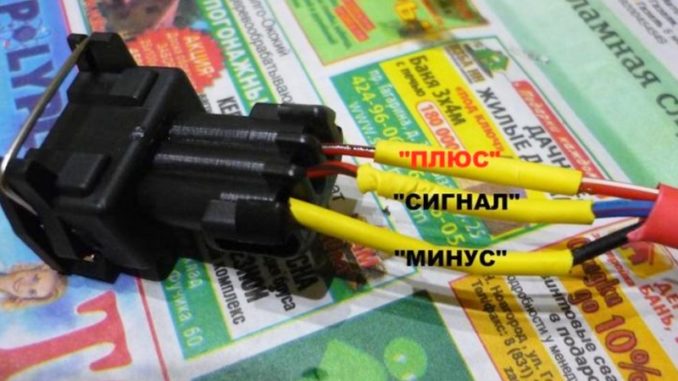

2. С помощью контрольки ищем “+” и “–” (предварительно включив зажигание).
3. Одно колесо вывешиваем как в предыдущем способе.
4. Соединяем контролькой в провод «Сигнал» и руками вращаем колесо. Если на контрольке горит “-“, то датчик скорости рабочий.

Если контрольки под рукой нет, то можно использовать провод с лампочкой. Проверка проводится так: подключаем одну строну провода к плюсу аккумулятора. Другой к разъему сигнал. При вращении, если датчик работает, то лампочка будет моргать.

Схема подключения.

Проверка ДС тестером.

1. Поднимаем на домкрат машину, чтобы вывесить любое переднее колесо.
2. Ищем пальцами привод датчика, который торчит из коробки.
3. Ногой вращаем колесо.

Привод датчика скорости.

Проверка привода ДСПальцами чувствуем, работает ли привод и работает ли он стабильно. Если все не так, то разбираем привод и обычно находим поврежденные зубья на шестернях.

Как проверить датчик скорости ВАЗ 2114 своими руками

Сейчас же «механику» заменила электроника, поэтому снятие показаний с колес происходит абсолютно по-другому. Был придуман так называемый датчик скорости автомобиля (ДСА), принцип работы которого базируется на эффекте «Холла». Про эффект Холла мы рассказывали в статье: Что такое датчик «Холла» и как его проверить?

Датчик посылает на контроллер электромагнитные импульсы, которые обрабатываются и на базе полученных данных производится точное вычисление скорости движения транспортного средства. Работает это следующим образом: как мы уже говорили, ДСА посылает импульсы всего за один километр порядка 6004, чем быстрее будет двигаться авто, тем меньшим будет интервал между импульсами. Таким образом, электронный контроллер производит подсчет, ориентируясь по временному интервалу между каждым новым импульсом.

Датчик скорости, в сущности на ВАЗ 2114 расположен на МКПП, недалеко от правого ШРУСа. Чтобы снять ДСА необходимо залезть под машину.

В этой статье мы расскажем, как проверить датчик скорости в домашних условиях на примере ВАЗ 2114.

Признаки неисправности датчика скорости:

• Плавающие холостые обороты;
• Двигатель глохнет;
• Во время движения автомобиля спидометр не работает;
• Повышенный расход топлива;
• Ошибки, которые появляются на панели приборов;
• Падение мощности двигателя.

Основные причины неисправности ДСА

Главной «болячкой», по которой исчезает сигнал от датчика скорости — плохой контакт или полное его отсутствие. Как правило, причина кроется в обрыве провода или нарушении целостности разъема, поэтому если вы заметили нарушения в работе датчика скорости, прежде всего проверьте вышеуказанные элементы. Проверьте сопротивление в цепи заземления, оно должно находиться в пределах 1 Ом. Если неисправность так и не была найдена, проверьте датчик скорости ВАЗ 2114 более детально, как это сделать читайте ниже.

Как проверить ДСА своими руками? Способы проверки датчика скорости в домашних условиях

Первым делом вам придется снять датчик скорости. Датчик скорости ВАЗ 2114 имеет три контакта: 1 — заземление, 2 — импульсный сигнал, 3 — напряжение тока. Проверка ДСА не представляет собой ничего сложного, необходимо проверить массу на 1-м контакте, после убедиться в наличии напряжения на 3-ем контакте (должно быть 12 в), в конце — следует проверить импульс 2-го контакта, вращая при этом ведущие колеса. Скорость вращения должна быть не менее 3-5 км/ч. Кроме того, 1-й и 3-й контакты можно прозвонить.

Альтернативный способ проверки ДСА в домашних условиях (без снятия ДСА)

1. Домкратим переднее колесо (если у вас переднеприводное авто).
2. К контактам датчика необходиом подключить вольтметр и раскрутить колесо как можно сильнее, после чего можно будет снять показания с прибора. Если во время проверки вы обнаружили, что напряжение и частота увеличиваются — датчик, скорее всего, исправен.

Проверка датчика скорости при помощи контрольной лампочки

Данный способ для тех, у кого нет вольтметра.

1. Точно также как и в предыдущем случае, вам необходимо домкратить машину, точнее ведущие колеса.
2. Отключите импульсный провод.
3. Включить зажигание.
4. Подключите один провод к «плюсу» АКБ, а второй к разъемному выходу «сигнал».
5. Концы проводов подсоедините к контрольке и сильно раскрутите колесо. Если лампочка мерцает — датчик рабочий.

Если после проведенных проверок вы выяснили, что датчик неисправен, замените ДСА сами или обратитесь за помощью на СТО.

Как определить, что датчик скорости не работает

Сразу стоит обратить внимание на такие признаки неисправности как:

• отсутствует стабильность холостого хода;
• неправильно функционирует или вообще не функционирует спидометр;
• увеличенный расход топлива;
• сниженная тяга двигателя.

Также бортовой компьютера может выдавать ошибку об отсутствии сигналов на ДСА. Естественно, если БК на машине установлен.

Датчик скорости.

Расположение датчика скоростиЧаще всего неисправность вызывается разрывом цепи, поэтому, прежде всего, нужно продиагностировать ее целостность. В начале нужно отсоединить питание и осмотреть контакты на предмет окисления и грязи. Если она есть, то нужно зачистить контакты и нанести Литол. Часто провода подвергаются разрыву около штекера, потому как именно там они изгибаются и изоляция может перетереться. Также нужно проверить сопротивление в цепи заземления, которое должно равняться 1 Ом. Если неполадка не была устранена, то стоит проверить датчик скорости на работоспособность. Теперь возникает вопрос: как проверить датчик скорости?

На автомобилях ВАЗ, да и на других тоже, зачастую установлен датчик, который работает согласно эффекту Холла (как правило, выдает 6 импульсов за один полный оборот). Но есть и датчики другого принципа: язычковые и индуктивные. Первым рассмотрим проверку наиболее популярного ДСА — основанного на эффекте Холла. Он датчик оснащен тремя контактами: заземление, напряжение и импульсный сигнал.

Не работает тахометр ваз 2109

Тахометр, на ВАЗ-2109, устанавливался только на автомобилях с высокой панелью, а схема его подсоединения зависела от того, какой двигатель был установлен, карбюраторный или инжекторный. На «девятках» с карбюраторным двигателем сигнал на тахометр поступает с клеммы катушки зажигания и в случае его ненормальной работы поиск неисправности нужно начинать с клеммы катушки зажигания, к которой прикручиваются два провода.

Бывают случаи, когда они загнуты так, что располагаются рядом с центральным высоковольтным проводом и в случае его пробоя искра уходит именно на эти провода, от чего тахометр начинает глючить. Аналогичная картина происходит и в случае окисления этих контактов. При резком движении стрелки тахометра то в одну, то в другую сторону можно предположить, что виновником этой неисправности будет коммутатор, который через некоторое время выйдет из строя. Тахометр, по сути дела, является индикатором неисправностей появляющихся в системе зажигания.

Если с контактами на катушке зажигания всё в порядке, тогда придётся снимать щиток приборов и прозванивать провод , идущий от катушки зажигания до третий клеммы колодки разъёма «А» щитка приборов. Не лишним будет и проверка этого контакта на наличие окислов. При нормальном состоянии провода и контактов разъёма придётся проверять печатную плату щитка приборов, но для этого потребуется тестер и соответствующие знания в электротехнике. Поэтому, скорее всего, придётся обратиться к квалифицированному автоэлектрику.

При наличии на автомобиле ВАЗ-2109 инжекторного двигателя тахометр получает данные от модуля зажигания. Поэтому искать неисправность нужно с проверки провода идущего от модуля зажигания к пятому контакту штекерного разъёма «А» щитка приборов. При исправности этой цепи, также придётся проверить печатную плату щитка приборов. К сбоям в работе тахометра приводит замена обычных высоковольтных проводов зажигания на силиконовые из-за разности их сопротивлений.

Замена датчика скорости на ВАЗ 2114 с видео инструкцией

Карбюраторные версии автомобилей от отечественного производителя АвтоВАЗ устанавливались спидометры, оснащенные механическим приводом. Он располагался непосредственно в корпусе коробки передач, и через вращающийся трос данные о скорости передавались на приборную панель.

С приходом инжекторных двигателей на ВАЗ 2114, автомобили начали оснащать уже электронными спидометрами. Информация о скорости поступает от соответствующего датчика скорости.

На современных ДС применяют так называемый эффект Холла.

Прыгает стрелка спидометра на Лада Калина фото, видео

Как показывает опыт, многие владельцы Лады Калины сталкиваются с таким понятием, как прыгающая стрелка спидометра. Связано это с несколькими причинами. Некоторые можно устранить самостоятельно, но, а для некоторых потребуются знания в автоэлектрике.

Признаки и причины

Датчик скорости — основная причина неисправности спидометра

неисправности спидометра

Существует несколько причин, по которым начинает прыгать стрелка спидометра. На автомобилях старого поколения, это связано, как правило, с тросом привода или с неисправностью самое приборной доски. Но, на Калине установлен электропривод, поэтому здесь, все, немного по-другому.

Признаками неисправности может послужить не только прыжки стрелки, а также ее зависание в определенном положении. Обычно, автомобилисты снимают «клемму-минус», чтобы сбросить систему, но это не всегда помогает, поэтому приходится преступать к более радикальным мерам.

Итак, рассмотрим, какие причины неисправности прыгающей стрелки спидометра:

Устранение неисправности

Когда все причины определены, можно приступать к ремонту. Сначала, как показывает опыт, необходимо заменить датчик скорости. Как это сделать? Посмотрим пошаговую инструкцию:

1. Находим сам датчик. Он расположен в КПП.
2. Для замены потребуется около получаса, а также головка на 10 и две отвертки (крестообразная и плоская).
3. В моторном отсеке находим воздуховод фильтрующего элемента воздуха. Потребуется его демонтаж.
   Откручиваем хомут

   Раскручиваем хомут воздуховода воздушного фильтра

4. Находим датчик, и отсоединяем разъем проводов.
   Отключаем провода датчика скорости
5. Откручиваем гайку датчик. Место самое неудобное, а поэтому придется помучатся, чтобы ее демонтировать.
   Откручиваем гайку крепления датчика скорости
6. Проводим замену датчика. Для этого необходимо подковырнуть его отверткой.
   Поддеваем датчик при помощи отвертки и снимаем его

Теперь, стрелка спидометра не должна прыгать. Но, если это не помогло, то необходимо искать причину в другом месте.

Как правило, это может быть обрыв провода, между приборной доской и датчиком. При помощи тестера необходимо прозвонить провода и убедится, что нет обрыва.

Если же и это не помогло, то необходимо снимать приборную панель и смотреть моторчик привода спидометра. В нем, как показывает опыт, сгорает внутренняя обмотка и он перестает работать, или показывает неверные показатели. Для его замены придется распаять схему, что под силу не каждому автолюбителю, поэтому рекомендуется обратиться в автосервис к автоэлектрику.

Таким образом, устранение неисправности прыгающего спидометра на Ладе Калине, как оказалось не так уж и сложно. Обычно выходит со строя датчик скорости, который показывает неверные показатели. Но, если после его замены проблема осталась, стоит обратиться в автосервис. После того, как установлен новый датчик, необходимо сбросить все ошибки ЭБУ, чтобы нормализировать работу системы.

Особенности работы

Теперь разберемся, как все работает. Данные ДС получает, как и при механическом приводе – от КПП, точнее от вращения одного из ее валов.

Мало того, на ВАЗ-2114 для срабатывания датчика необходима подача на него вращения. Для этого предусмотрен шестеренчатый привод, который представляет собой шток с шестеренкой, входящей в зацепление с шестерней вала КПП.

Раньше к этому штоку подсоединялся приводной трос, тянущийся в салон к спидометру.

В ВАЗ-2114 надобность в тросе отпала, а на шток надевается датчик с тремя выводами для подключения проводки.

Такой вид ДС – язычковый, более распространен на этой модели, хотя со временем этот вид был заменен на датчик, функционирование которого основано на эффекте Холла, который является уже бесконтактным, то есть никакого привода у него нет.

Что касается датчика, у которого имеется привод, то установлено, что на каждый километр пути датчик скорости передает определенное количество импульсов. Беря в расчет это значение, ЭБУ высчитывает скорость движения авто и пройденный путь.

Все просто, чем меньше промежуток времени, за который поступило необходимое количество импульсов от ДС, тем скорость выше. Таким образом высчитывается и пройденный путь.

Принцип работы датчика скорости

Устройство датчика скорости большинства современных автомобилей основано на эффекте Холла. В процессе его работы он передается на ЭБУ автомобиля частотно-импульсные сигналы через короткие промежутки времени. В частности, за один километр пути датчик передает около 6000 сигналов. При этом частота передачи импульсов прямо пропорциональна скорости движения. Электронный блок управления на основании частоты поступления сигналов автоматически вычисляет скорость передвижения машины. Для этого в нем заложена программа.

Эффект Холла — физическое явление, заключающееся в возникновения электрического напряжения во время размещения проводника с постоянным током в магнитном поле. Непосредственно датчик скорости расположен рядом с коробкой передач, в частности, в механизме привода спидометра. Точное нахождение отличается у разных марок автомобилей.

Как выбрать новый элемент и где искать его на автомобиле

Сам датчик не является ремонтируемым, поэтому при появлении проблем в его работе он просто заменяется.

Но отметим, что поскольку на этой модели используется несколько видов датчиков, то для замены необходимо подбирать точно такой же, как и был установлен на авто, поскольку разные типы не являются взаимозаменяемыми.

Лучше это делать по каталожному номеру (2111-3843010), или же по маркировке, нанесенной на сам ДС. Но для этого его необходимо предварительно снять.

Поскольку датчик работает от приводного штока, то и расположение его — на КПП. Найти его можно на верхней плоскости корпуса КПП недалеко от дифференциала.

Увидеть его можно и сверху, смотря вниз на коробку в районе бачка тормозной жидкости.

А вот добраться до него рукой из подкапотного пространства затруднительно, поскольку будут мешать другие элементы. И все же дотянуться до него можно, но только, чтобы отсоединить фишку с проводкой.

Замена, проверка работоспособности

Для удобства доступа к ДС лучше загнать авто на яму или эстакаду, поскольку снизу до него добраться легче. Из инструментов понадобиться всего лишь ключи на 21 (22), и на 10, а также плоская отвертка.

Откручивать ДС нужно против часовой стрелки. Поскольку корпус датчика – пластиковый, то он часто откручивается от руки, но возможно потребуется немного послабить крепление ключом на 21 (22).

На место снятого накручиваем новый ДС, убедившись, что его штырь вошел в отверстие штока привода.

Затягивать ключом не нужно, чтобы не сорвать пластиковую резьбу, достаточно усилия руки.

Иногда проблемы с работой датчика связаны не именно с ним, а с приводом. Дело в том, что на некоторых моделях используется пластиковая шестеренка приводного штока, и нередко зубья ее «облизываются».

Поэтому при замене ДС не лишним будет и проверка состояния привода. Для этого после снятия датчика нужно открутить ключом на 10 гайку крепления привода и аккуратно его извлечь, немного поддев отверткой.

При этом важно проследить, чтобы шок не выскочил, и не попал внутрь коробки

Удостоверившись, что с шестерней привода все в порядке, устанавливаем все на место. Затем проверяем, имеется ли зацепление шестерен.

Для этого выдомкрачиваем одно переднее колесо, включаем 4 скорость и просим помощника покрутить, а сами пальцем проверяем, вращается ли шток.

После проверки привода, навинчиваем ДС и подключаем проводку. Остается только проверить, исчезли ли симптомы неисправности.

Для этого можно завести мотор и проследить за поведением стрелки спидометра и послушать, исчезли ли перебои в работе силовой установки на холостом ходу.

А далее просто выезжаем на трассу и смотрим на поведение стрелки и двигателя при движении.

Или же можно все проверить путем замера напряжения на выводах мультиметром.

Почему не работает тахометр на ваз 2114

Довольно часто, в отечественных автомобилях оборудованных ЭБУ, встречаются неисправности в работе приборов щитка. К ним относится и тахометр.

Многие водители, особенно начинающие, задают вопрос, почему не работает тахометр на ваз 2114? Причин здесь может несколько.

Для начала проверим исправность самого указателя, для этого проводим диагностику панели приборов, нажав на сброс одометра, при выключенном зажигании, включаем зажигание, в результате чего, все стрелки панели приборов должны подняться до максимального уровня и вернуться назад. Если при диагностике стрелка тахометра не реагирует, скорее всего, неисправен указатель, метод устранения — замена щитка приборов. Еще проще проверить указатель, если в автомобиле установлен бортовой компьютер, и он показывает обороты, исправно значит дело в указателе.

Иногда встречается неисправность, выраженная в скачках стрелки тахометра, или периодические его отключения (работает, не работает), скорее всего, виной здесь, плохой контакт в колодках проводов, питающих и управляющих тахометром, или слабый контакт «массы», на тахометре или же на ЭБУ. Также, возможен разрыв управляющей цепи, от ЭБУ на тахометр. Метод устранения – проверить качество контактов на всех проводах тахометра. Также, тахометр, может не работать вкупе со всеми остальными приборами, причина здесь, скорее всего в подаче питания на панель, а точнее его отсутствии или не постоянном наличии контакта. Метод устранения – устранить причину отсутствия питания, — перегоревший предохранитель, или обрыв цепи.

Так все же, почему не работает тахометр на ваз 2114, не работает он потому, что либо, сам прибор неисправен, либо цепи, питающие и управляющие им, имеют разрыв, или несанкционированный контакт, т.е. короткое замыкание.

Основные типы неисправностей.

Датчик скорости на Ниву 21214 основан на действии, описываемым физиком Холлом. Он считывает электромагнитные импульсы, которые затем обрабатываются бортовым компьютером. Один километр пути равен 6000 импульсам, посылаемым ДС, и, если увеличивается скорость – увеличивается частота импульсов. В результате происходят вычисления в специальном контроллере, которые выдают информацию на панель приборов в более удобном виде.

Периодически возникают проблемы с ДС, но не все они требуют замены. Некоторые из них вызваны сторонними причинами, такими как:

• окисление контактов,
• обрыв провода,
• повреждение изоляции проводов,
• повреждение механизмов коробки передач.

Эффект Холла заключается в принципе считывания электромагнитных импульсов. На валу автомобиля располагаются магнитные метки, импульс от которых считывается датчиком. В блок управления запрограммировано определенное количество вращений вала, соответствующее пройденному километру, равное 6004. При увеличении скорости интервал между импульсами сокращается, информация обрабатывается и выводиться на панель приборов.

Как и любая деталь автомобиля датчик испытывает воздействие вибрации, подвержен загрязнению и окислению. Поэтому периодически возможен его выход из строя. Чтобы понять, в чем причина поломки и что делать в каждой конкретной ситуации следует исключить возникновение следующих проблем:

• обрыв проводки
• появление окиси на контактах
• разрушение изоляции проводов
• механические повреждения корпуса или его внутренних компонентов

Для этого можно произвести определенный комплекс мер для проверки состояния датчика. Обычно для проведения таких работ требуется наличие мультиметра. Датчик извлекается из посадочного места. К контактам подключается положительный щуп. Минусовой замыкается на «массу» автомобиля. Мультиметр должен быть переведен в режим измерения минимальной мощности.

А еще интересно: Реле и предохранители Lada 4×4 (ВАЗ 21214, 21314) » Лада.Онлайн

Существует второй способ диагностики. Для этого не требуется демонтаж датчика. Автомобиль приподнимается при помощи домкрата, затем к датчику подключается мультиметр. Для появления необходимо вращать колесо, наблюдая за показаниями прибора. Если значение не изменяется, датчик является неисправным.

Модели автомобилей Нива с инжектором оснащаются бортовой сетью, величина напряжения которой составляет 12 вольт. В качестве основных источников питания используются аккумуляторные батареи и генераторы. Первые отдают свой заряд для запуска двигателя и питания электрооборудования при остановленном силовом агрегате.

Пользователь Stups87 рассказал вкратце о схемах в автомобиле Нива.

Не работают приборы ваз 2114

Если на автомобиле ВАЗ-2114 на щитке приборов не работает ни один из установленных на нём указателей (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что придётся сделать водителю, это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он сгорел, то прежде, чем его заменить, нужно найти причину, из-за которой он перегорел, иначе у вновь поставленного нового предохранителя будет та же участь, что и у предыдущего. Наиболее часто, предохранители горят, в результате короткого замыкания.

Если даже предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, а электрическая цепь в этом месте, прерывается. Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Оно закреплено на шпильке «вниз головой». В колодке, куда вставляется это реле, при помощи перемычки можно попытаться замкнуть силовые провода. Если при этом щиток приборов оживёт, то реле зажигания придётся заменить.

При исправности реле зажигания, вероятных причин не рабочего состояния щитка приборов, остаётся только две: замок зажигания и монтажный блок. До установки на автомобиле ВАЗ-2109 реле зажигания, контакты замка, подгорали довольно таки часто, и их приходилось зачищать, отсоединяя контактную группу от самого замка. После внесения изменений, в принцип подачи напряжения на замок зажигания, его контакты стали подгорать очень редко, но вероятность этого явления, все же осталась. На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля.

Кроме выше перечисленных причин, которые могут привести к отказу в работе щитка приборов, необходимо ещё и проверять надёжность крепления массового провода.

4 комментария

Здравствуйте! Сегодня на 14-ой менял лампочки основного освещения в салоне и после этого показатели приборов перестали показывать показания оборотов,скорости,уровня топлива и температуру жидкости… Заменил F3 предохранитель как написано у вас на сайте и всё стало показывать. А лампочки так и не горят в салоне.Спасибо!

человек четко объяснил проблему +1 ему. также нечаянно замкнул контакты освещения в салоне…..

Машина заводится, но приборы не реагируют! + не работают поворотники, «дворники». Релешка и пред в норме. Подскажите советом;)

The following two tabs change content below.

• Bio
• Latest Posts

admin1

Являюсь профессионалом в области «Автоэлектрики» и «Диагностики Авто». Стаж работы более 10 лет. Выявлю и устраню неисправности любой сложности. ( Даже с авто с которыми не могут справиться Дилеры и сервисы как бы высшего класса). Выполняем все виды работ по установки дополнительного электроборудования (ксенон, мультимидийная система, спец сигналы и т.д.)

Основные причины, по которым не работает спидометр Ваз 2114

Давайте теперь разберем основные причины по которым не работает спидометр на Ваз 2114 и посмотрим решение этих проблем.

Датчик спидометра Ваз 2114 – вышел из строя

Датчик спидометра Ваз 2114
В отличие от более старых моделей АвтоВАЗа, спидометр ВАЗ 2114 является не механическим, а электронным, чьи показания зависят от датчика, который установлен на коробке передач автомобиля. Именно этот электронный прибор чаще всего выходит из строя, причиной чему могут быть различные факторы:

• отсутствие контакта на разъемной колодке (например, из-за попавшей туда воды);
• обрыв питающего датчик провода;
• отсутствие тока в питающем контакте.

Так как ВАЗ 2114 оснащен бортовым компьютером, первым делом можно попытаться обнаружить поломку с его помощью: включив процесс самодиагностики, нужно подождать, пока она не закончится. Если результатом проверки стала отображенная ошибка Р0500, значит, бортовой компьютер не получает соответствующий сигнал от датчика скорости.

Как проверить датчик спидометра Ваз 2114

Чтобы проверить состояние датчика спидометра, необходимо произвести такие действия:

1. Откройте крышку капота ВАЗ-2114.
2. Избавьтесь от адсорбера, так работать будет комфортнее.
3. Определите, где в области ШРУСа расположен провод, подходящий к датчику.
4. Найдите приспособление, находящееся под узлом дросселя.

Наконец, вы добрались до самого датчика. Осмотрите, как он выглядит, займитесь проверкой работоспособности прибора. В чем она заключается?

Посмотрите на шток, он изготовлен из пластика, этот материал часто ломается и портится. Поломки сопровождают и пластиковый шток. Обратите внимание на приводную шестерню из пластмассы – в идеале все зубья должны быть на месте. Если они срезаны, значит работа датчика оставляет желать лучшего.

Вот почему еще на этапе отсутствия поломок специалисты СТО рекомендуют заняться заменой пластмассовых деталей на металлические.

Если шток и шестеренки сделаны из металла, спидометр вряд ли сломается скоро. Меняя механизм, учитывайте такие особенности: ВАЗ-2114 может быть укомплектован агрегатами с разным объемом.

Датчик скорости Ваз 2114 – неисправен

Шестеренки имеют неодинаковый цвет. Числовые значения привода спидометра изменяются в соответствии с разными передаточными показателями основной комбинации пар. Значит, оттенок шестерен должен соответствовать и оставаться одинаковым.

Когда проверка устройства закончена, не будет лишним осуществить прозвон контактов, находящихся в колодке – так удается зафиксировать место обрыва в электроцепи, затем зафиксируйте напряжение всех контактов. Чтобы тестирование завершилось результативно, вооружитесь мультиметром, имеющимся в продаже в автомагазинах, чтобы провести диагностику, установите режим работы «вольметр». Далее определите состояние контроллера, если не знаете, как, лучше обратиться к специалисту.

Износ или обрыв тросика спидометра Ваз 2114

Трос спидометра Ваз 2114 — отвечает за передачу скорости от коробки к панели приборов спидометра автомобиля. Одним концом этот трос соединяется с редуктором привода который располагается на коробке передач, а другим концом он подсоединён к самому механизму спидометра который в свою очередь находится на панели приборов.

Находится трос спидометра Ваз 2114 рядом с нижней частью картера коробки передач и крепится к редуктору, для наглядности чтобы у вас было хоть малейшее представление о том где находится тросик, просмотрите фото ниже на котором стрелкой указан тросик:

Замена троса спидометра производится в 2 случаях:

• Выходе из строя, в связи с чем на панели приборов спидометр не будет показывать никаких значений.
• А так же при его деформации и при поломки гайки которая его крепит на редукторе, или на механизме спидометра.

Если у вас гайка крепящая трос к редуктору, или же к спидометру будет поломана, то в таком случае при езде будут наблюдаться резкие скачки стрелки спидометра!

Замена троса спидометра Ваз 2114

Для того, чтобы заменить трос спидометра на Ваз 2114 необходимо выполнить следующий порядок действий:

1. В начале операции, вам будет необходимо снять панель приборов с автомобиля.
2. Далее при помощи пассатижей полностью отверните гайку которая крепит трос к механизму, а после отворачивания отсоедините трос.
3. Затем переберитесь к днищу автомобиля, а уже там отверните гайку которая крепит трос к редуктору (Она указана стрелкой), а после отворачивания гайки отсоедините трос.
4. Теперь возьмите в руки трос и вытяните его из автомобиля.
5. И в завершение отвяжите проволоку от гайки.
6. Всю установку троса проделайте в обратном порядке снятию

Видео замена троса спидометра Ваз

Механический привод Ваз 2114 – проверяем работоспособность

Еще одной распространенной причиной является исправности работы механического привода, а в частности тот, что установлен при сборе автомобиля на автозаводе, имеет ненадёжный пластиковый шток, на котором расположена приводная шестерня. Бывают случаи поломки этого штока и срезание зубьев на шестерни. При их замене обращайте внимание на цвет изготовления шестерён, так как ВАЗ-2114 комплектуется двигателями с разным рабочим объёмом и из-за разных передаточных чисел главной пары изменяются передаточные числа привода спидометра. Поэтому цвет этих шестерён должен быть обязательно одинаковым. В случае выхода привода спидометра из строя, замените его на тот, что имеет металлический шток.

Проверить исправность датчика скорости может путем его замены на заведомо исправный. А для того чтобы узнать работает ли привод, нужно попросить товарища толкнуть автомобиль, чтобы он покатился, а самому посмотреть вращается ли его шток.
