При включении зажигания тускло горит лампа аккумулятора. Загорелась лампочка зарядки аккумулятора? Не стоит паниковать

Современные автомобили снабжены электронной системой контроля за состоянием всех узлов и механизмов, с помощью которой диагностируют нарушения в работе и устраняют причины поломок. Символы индикации на приборной панели подсказывают водителю о возможной проблеме в определённой цепи, предупреждая более серьёзные последствия.

Лампочка аккумулятора сигнализирует о сбоях в системе питания, генератора или проводки с электронными компонентами управления. АКБ при этом может находится в исправном состоянии и заряжена на 100%. Схема подключения сигнальной лампочки состоит из двух электрических цепей: одна из них подсоединена напрямую к генератору, вторая замыкает аккумуляторную батарею, замок зажигания и блок предохранителей через генератор.

Принцип работы лампочки АКБ на схеме

Важно понимать! Контрольная лампа АКБ отвечает за оба выхода – генератора и аккумулятора: когда напряжение на обоих узлах одинаковое, то индикации нет (исправное состояние), если возникает разница, то лампа горит (сбой).

Почему горит лампочка аккумулятора

При включении зажигания и запуска силового агрегата генератор должен вырабатывать ток, заряжая АКБ во время движения. В случае поломки одного из элементов цепи, напряжение поступает на контрольную лампочку, и она загорается. Диагностировать причину сбоя становится достаточно просто. Все они делятся на два типа: механическое повреждение какого-либо компонента или проводки, либо отказ электрики.

Нет зарядки

Напряжение от генератора не поступает. Причина в отказе механизма (изношенные щётки, замыкание на витках обмоток, сгоревшая обмотка, поломка подшипника, либо других передаточных узлов). Контрольная лампа при этом может непрерывно мигать.

Перегорел реле-регулятор генератора

Аккумулятор заряжается с включённой индикацией неисправности.

Проблемы в ремне генератора

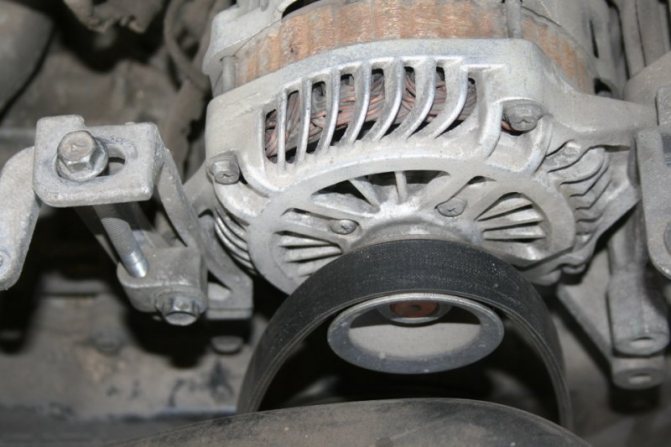

Обрыв или слабое натяжение ремня привода. Во время работы можно услышать посторонний гул, либо обнаружить обрыв визуально.

Перегорел предохранитель или плохой контакт

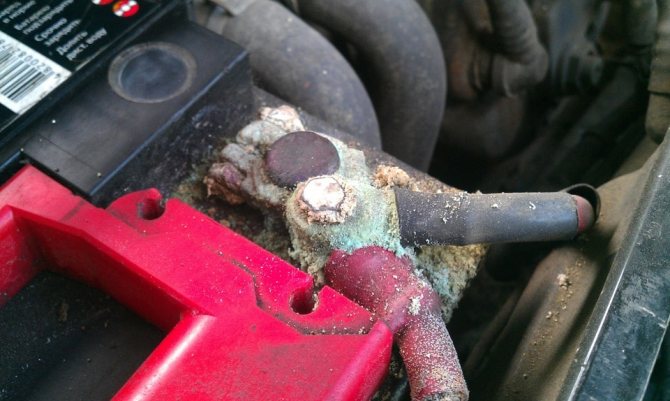

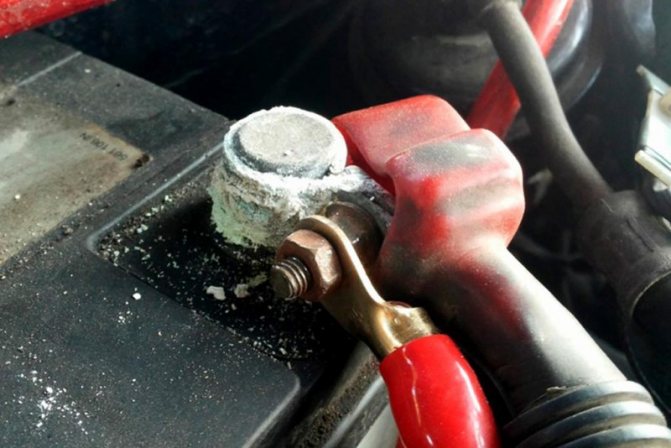

Окисление клемм на контактах приводит к падению напряжения. В таких случаях лампочка может мерцать или включаться на время. В случае сгоревшего предохранителя в блоке, сигнал будет постоянным.

Износ выключателя зажигания

Индикация может гореть после глушения двигателя.

Другие причины

Нарушение электропроводки в общей цепи, окисление клемм АКБ или низкий заряд, короткие замыкания, пробой «на массу», отказ работы диодов, либо ослабление контактов в приборной панели.

Внимание!

В случае выхода из строя генератора происходит быстрая разрядка АКБ во время движения. При отключённых основных потребителях тока (ближний свет фар, габаритные огни, кондиционер, аудиосистема, дворники) автомобиль проедет около 3-4 часов, после чего батарея полностью разрядится.

Включённая контрольная лампочка АКБ может свидетельствовать о серьёзной проблеме, поэтому необходимо выяснить причину нарушений и устранить неисправность.

Список неисправностей, приводящих к загоранию лампы

Итак, если вы заметили, что на панели приборов горит и не гаснет значок аккумулятора, можно сделать вывод, что его зарядка не происходит. Причин тому может быть несколько:

• заряд либо отсутствует полностью, либо настолько мал, что его значение меньше разницы потенциалов на аккумуляторных клеммах;
• реле контроля лампы вышло из строя;
• подгорели, окислились или ослабли контакты элементов цепи (на самой АКБ, на проводе массы, на генераторе).

Давайте рассмотрим эти случаи более подробно.

Генератор

В числе основных причин того неприятного факта, что на приборной панели автомашины постоянно горит красным значок аккумулятора, могут быть неисправности, относящиеся к генератору:

• обрыв ремня привода или его сильно ослабление – такие случаи отслеживает датчик и сообщает об этом бортовому компьютеру;
• вследствие износа токосъёмных колец или щёток генератора. Если износ не слишком большой, лампочка будет загораться при сильном увеличении электропотребления. Диагностирование такой неисправности требует демонтажа и разборки генератора;
• лампа аккумулятора может загореться и при выходе из строя регулятора напряжения, ответственного за поддержание величины зарядки АКБ в необходимом диапазоне. Как только напряжение заряда аккумулятора становится меньше нижнего порога, начинает гореть индикатор аккумулятора. Если на батарею идёт слишком большой ток, это грозит её перезарядом, закипанием электролита и быстрым выходом из строя дорогостоящего элемента. Для проверки работоспособности реле контроля лампы АКБ потребуется любой источник питания при наличии регулятора напряжения. Можно, например, использовать лабораторный блок питания;
• обрыв в цепи обмотки возбуждения. Определяется тестером посредством «прозвонки» обмотки;
• неисправность диодного моста обычно проявляется миганием лампы чека аккумулятора. Диагностирование производится мультиметром, который необходимо перевести в режим измерения сопротивления. Если выяснится, что диоды «пробиты», потребуется замена моста.

https://youtube.com/watch?v=s7lHb7qNypA

Диагностика величины тока зарядки

Обычно, чтобы выяснить, почему горит лампочка аккумулятора, следует проверить величину напряжения зарядки АКБ. Здесь тоже не обойтись без мультиметра, который устанавливают в режим замера постоянного тока (обозначается как DCV). Двигатель в режиме проверки должен функционировать на холостых оборотах, а бортовую сеть нужно нагрузить по максимуму, включив большое количество потребителей тока. Напряжение на приборе не должно опускаться ниже 13.4 В. Если снизить нагрузку на бортовую сеть до минимальной, напряжение должно находиться в диапазоне 14,0-14,2 В.

Реле контроля лампы АКБ

Во многих моделях легковых авто в цепи зарядки АКБ имеется специальное реле, подсоединённое к датчику зарядки батареи. Так, у вазовской классики присутствует такое реле контроля, которое при включении зажигания не прерывает цепь, в результате чего горит знак аккумулятора. Как только генератор начинает работать, реле размыкается и лампа гаснет.

Неисправное реле будет всегда в рабочем замкнутом состоянии, так что лампа будет сигнализировать о недозаряде аккумулятора постоянно. Чаще всего причина заключается в ослаблении/загрязнении внешних или внутренних контактов реле.

Плохой контакт

Весьма часто причиной, почему горит чек аккумулятора, становятся плохие контакты на участке электроцепи генератор – аккумулятор. Неприятность состоит в том, что неисправность может произойти в любом её месте. Результат тот же – недозаряд батареи при полностью исправном генераторе, реле, датчике и других элементах цепи. Диагностируется мультиметром, устраняется зачисткой контактов наждачной бумагой и их подтяжкой.

Как установить причину

Отказавший узел или электрическую поломку в цепи находят методом исключений, последовательно тестируя каждый отрезок и механизм. Для диагностики понадобится набор инструментов:

• Лампочка на 12 Вольт (либо простой пробник).
• Мультиметр.
• Отвёртка с плоским лезвием и крестообразной насечкой.
• Плоскогубцы.
• Мелкозернистая наждачная бумага (для удаления окислов с клемм).

Проверку начинают с источника питания – аккумуляторной батареи: состояние заряда, клемм, корпуса на предмет механического повреждения. Замер напряжения на выводных контактах измеряют мультиметром.

Важно! Категорически запрещается проверять работоспособность генератора, сняв любой зажим с клеммы АКБ во время работы двигателя: резкий скачок напряжения в общей сети приводит к отказу или нарушению регулировок электронных компонентов системы питания и управления.

Пошаговый порядок действий

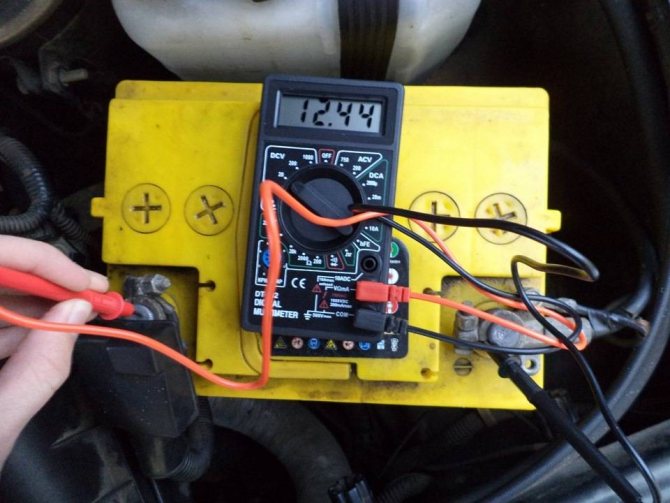

1. Аккумулятор тестируют на напряжение при заглушённом силовом агрегате, сняв показания на клеммах щупами тестера (мультиметра). Полностью заряженная АКБ покажет величину напряжения не менее 12,7 Вольт. При обнаружении окислов, повреждений контактов на предмет коррозии, их зачищают мелкозернистой наждачной бумагой и вытирают насухо (рекомендуют также произвести обработку антикоррозийным составом). Минимальный показатель напряжения должен быть не менее 11,9 Вольт. Разряженная батарея на 90% позволяет запустить двигатель несколько раз в зависимости от условий эксплуатации (при минусовой температуре разрядка происходит быстрее из-за повышенной плотности электролита). Если снятые значения соответствуют данным таблицы, то АКБ исправна.
2. Далее осматривают высоковольтные провода на целостность изоляции, проводку от генератора к аккумулятору и замеряют напряжение на контактах. Если потери на отрезках цепи нет, то провода исправны.
3. Генератор тестируют в различных режимах работы при работающем на холостых оборотах двигателе:
   Замер напряжения мультиметром с отключёнными потребителями тока (выключают фары, габаритные огни, кондиционер, аудиосистему и прочее).
4. Включают кондиционер и ближний свет фар, сняв показатели напряжения вновь: если значение меньше 13,5 Вольт, то причина в нарушении работы узлов генератора. Изношенный механизм можно определить по характерному постороннему шуму его деталей, наличия запаха гари, подтёков на корпусе. Нормальная отдача генератором тока – от 14 до 14,7 Вольт.
5. Проверка состояния приводного ремня и его натяжения. Привод осматривают, обращая внимание на целостность материала. При продавливании большим пальцем руки на ремень между шкивами, он не должен прогибаться больше, чем на 1,5 см.
6. Реле-регулятор проверяют тестером на запущенном двигатели, зафиксировав ход оборотов на отметке 3500-4000 об/мин. Если напряжение на контактах не превышает 14,5 Вольт, то устройство исправно.
7. С помощью контрольной лампочки на 12 Вольт (пробником) «прозванивают» все электрические цепи от замка зажигания, панели приборов (индикатора АКБ, к генератору и блоку предохранителей. Если на каком-то участке пробник не срабатывает, то это значит – обрыв в бортовой цепи.
8. Предохранитель на индикатор АКБ и замок зажигания вынимают из блока, убедившись в целостности перемычки. Схема его расположения в блоке дана в техническом описании автомобиля (распиновка отличается в зависимости от марки и типа агрегата). Обычно это предохранитель номиналом 10А в ячейке
9. Катушку зажигания проверяют также мультиметром на проводимость контактов.

Устранение неисправностей

Если в процессе пошаговой диагностики удалось выявить причину включённой лампочки АКБ, то устраняют неисправность узла:

• Очевидная причина – полностью разряженный аккумулятор ставят на зарядку, либо запускают двигатель пуско-зарядным устройством, убедившись, что генератор работает и лампочка погасла.
• Коррозию или следы окисления на различных контактах и клеммах зачищают наждачкой, протирают насухо и обрабатывают антикоррозийным составом.
• Ремень генератора регулируют с помощью установочных креплений до нормального натяжения. В случае обнаружения на рабочей поверхности материала даже незначительных расслоений, его следует заменить.
• Нарушенную проводку меняют на участках обрывов, учитывая напряжение. Высоковольтный провод подбирают только в соответствии с техническими параметрами агрегата.
• Сгоревшее реле и предохранитель также подлежат замене на новые. При осмотре блока предохранителей причина бывает в слабом контакте – иногда достаточно просто вставить его на место в гнездо.
• Изношенный генератор подлежит ремонту в специализированном сервисе или замене.

После устранения неполадки, когда лампочка АКБ на приборной панели перестала гореть, нужно дать двигателю поработать на холостых оборотах 10-15 минут и по новой снять показания напряжения отдачи генератора.

Немного теории: схема работы

Чтобы решить существующую проблему, вы должны понимать суть взаимодействия генератора транспортного средства и источника питания (АКБ).

В процессе движения аккумулятор находится в режиме постоянной подзарядки напряжением 13,6-14,2 Вольт. С увеличением оборотов движка напряжение на выходе генератора возрастает. Но это недопустимо.

Чтобы ограничить напряжение в цепь возбуждения ротора врезается небольшое реле-регулятор. Его задача – снижение тока до нормального уровня (даже при существенном повышении числа оборотов).

Итог – поддерживание напряжения заряда АКБ на стабильном уровне. Если горит лампочка аккумулятора, то это свидетельствует об отсутствии зарядки со стороны генератора.

Как работает схема? После включения зажигания напряжение через предохранитель №10 (для ВАЗ-2107) подается на контрольную лампу заряда АКБ.

Далее напряжение «+12В» проходит через диод, встроенное реле-регулятор (о нем мы упоминали выше), щетку, контактное кольцо и обмотку.

Как только частота вращения ротора возрастает, повышается и фазовое напряжение. В результате напряжение на выводах сигнальной лампочки аккумулятора выравнивается, и она гаснет. При этом идет зарядка АКБ.
