Расположение

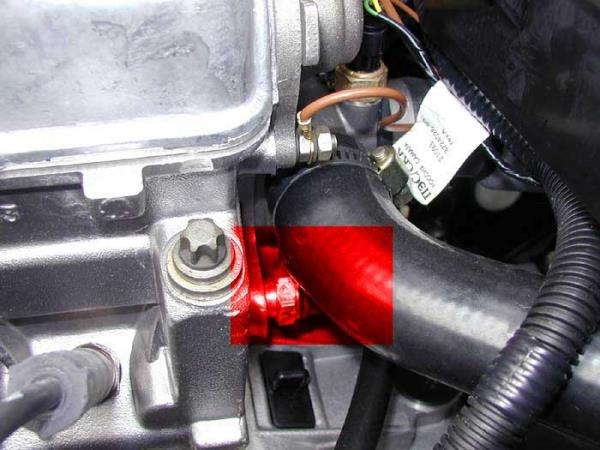

Чтобы отремонтировать или поменять датчик температуры ОЖ, первым делом необходимо знать о его расположении.
Стоит также отметить, что возле ДТОЖ располагается одноконтактный датчик, которые достаточно часто путают между собой.
Основная функция ДТОЖ заключается в охлаждении жидкости. Чем холоднее она будет, тем богаче окажется поступаемая в двигатель топливовоздушная смесь.
Неисправности
Существует несколько основных неисправностей, которые приводят к выходу из строя датчика температуры охлаждающей жидкости. А именно:
- Внутри датчика имеется электрический контакт, который может порваться либо покрыться трещинками. Если контакт порван, это приводит к полному сгоранию регулятора. При наличии трещин датчик еще может функционировать, но отсутствие должного контакта не позволяет передавать точную информацию об охлаждающей жидкости;
- Нарушена изоляция датчика. При плохой изоляции проводки возникают замыкания. Они, в свою очередь, становятся причиной сгорания устройства;
- Около датчика обрываются провода. Из-за этого регулятор не может включать вентилятор, что приводит к перегреву автомобиля.
В летний период времени отказ в работе ДТОЖ замечают редко, но зимой существенно усложняется запуск мотора.
Признаки поломки
Как можно определить, что датчик температуры ОЖ перестал нормально работать или перегорел полностью?
- Вентилятор охлаждения включается произвольно даже при нормальной температуре двигателя. Но на самом деле вентилятор должен включаться только тогда, когда силовой агрегат перегревается.
- На горячую сложно завести мотор. Система охлаждения отвечает за регулирование температуры, но неисправный датчик не позволяет получить объективные данные и сигнал о запуске того или иного режима работы.
- Заметно повышается расход топлива. Это вызвано перегрузкой двигателя, которому приходится ехать при повышенных температурах. Из-за этого растет потребление горючего.
Прежде чем делать окончательные выводы относительно поломки или нарушения работоспособности ДТОЖ на ВАЗ 21099, обязательно проведите проверочные мероприятия.
Устройство и принцип работы вентилятора охлаждения ВАЗ 2109
Вентилятор состоит из электродвигателя, на валу которого расположено колесо с лопастями и специального кожуха с креплениями. Кожух предназначен для крепления вентилятора и имеет такую конструкцию, которая позволяет забирать вентилятору воздух только с передней части автомобиля. Кожух изготавливается из металла, а его крепление осуществляется к радиатору автомобиля.
Вентилятор срабатывает только при определенных значениях температуры охлаждающей жидкости и не допускает повышение температуры выше нормы. При достижении охлаждающей жидкости в радиаторе определенной температуры (87 – 90 градусов Цельсия), срабатывает датчик температуры, расположенный на радиаторе, и замыкает электрическую цепь вентилятора охлаждения. Вентилятор начинает вращение и охлаждает двигатель.
После падения температуры ниже заданных отметок, датчик размыкается и разъединяет электрическую цепь вентилятора охлаждения. Данный цикл продолжается на всем протяжении работы вентилятора и обеспечивает надежное охлаждение двигателя при нормальных режимах работы.
Проверка
Сегодня автовладельцы ВАЗ 2109 применяют два способа для проверки состояния датчика температуры охлаждающей жидкости. Скажем сразу, что второй более надежный, но первый легче. Каким из представленных ниже методов воспользоваться, решайте сами.
Согласно таблице, проверьте, соответствует ли сопротивление требуемому при той или иной температуре ОЖ или простого кипятка.
При наличии отклонений от нормы делаем вывод, что датчик уже не выполняет свои функции должным образом, потому требует обязательной замены.
Датчик
Не спешите сразу менять вентилятор. Не редко проблема заключалась в датчике, реле, предохранителях или просто в нарушенной проводке. Первым делом проверим датчик, а также расскажем об особенностях его замены.
Признаками неисправного датчика может выступать отказ от включения при высокой температуре ОЖ или его включение на холодном двигателе.
Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.
Искомое устройство
Точная проверка
Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.
- Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
- Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
- Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
- При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.
Статья в тему: Замена насоса омывателя лобового стекла на ВАЗ 2110 своими руками
Обнаружив, что регулятор вышел из строя, не остается ничего другого, кроме как поменять датчик активации вентилятора радиатора.
Замена датчика
Поменять датчик достаточно просто:
- Выключите зажигание;
- Слейте жидкость охлаждения из расширительного бачка;
- От клеммной колодки датчика отключите пару проводов;
- Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
- Следуя в обратной последовательности, поставьте новый датчик.
Отключение датчика
Можно поменять датчик без слива жидкости охлаждения. Для этого нужно быстро выкрутить старый регулятор и на его место вкрутить новый. Небольшая часть ОЖ выльется, но зато не придется долго ее сливать, а затем заливать обратно.
Замена
Заменить ДТОЖ своими руками на инжекторном ВАЗ 2109 не сложно. Следуйте пошаговой инструкции, чтобы решить возникшие проблемы.
- Первым делом проверьте состояние предохранителей. Не редко они перегорают, что становится причиной отказа в работе датчика температуры охлаждающей жидкости.
- Дождитесь, пока автомобиль полностью остынет. Проводить замену ДТОЖ на горячем двигателе ни в коем случае нельзя.
- Отключите провода, идущие на ваш ДТОЖ. Только делать это нужно в ситуации, когда при включении зажигания стрелка показателя температуры начинает резко поднимается вверх и порой доходит до максимального уровня.
- Если же изменений со стрелкой не происходит, виной всему не сам датчик, а провод, идущий к нему.
- Если при включении зажигания стрелка начинает опускаться, датчик температуры ОЖ вышел из строя и нуждается в замене.
- Снимать половину агрегатов, чтобы добраться до ДТОЖ, не приходится. Доступ к устройству свободный, проблем возникать не должно.
- Слейте охлаждающую жидкость из системы. Это отличный повод заодно поменять тосол на новый, если в этом есть необходимость. Если же охлаждающая жидкость свежая, для слива используйте чистую емкость.
- Отключите проводку от датчика.
- С помощью торцевой головки выкрутите регулятор, чтобы его без проблем снять рукой.
- Зачистите место посадки устройства. Так обычно накапливается приличное количество грязи, пыли, которые могут стать причиной некорректной работы нового датчика температуры тосола.
- Для очистки воспользуйтесь любой ветошью, которая не оставляет после себя ворс, нитки.
- Обработайте гнездо обезжиривателем.
- Вставьте новый регулятор. Ошибка многих заключается в том, что якобы для повышения надежности установки они уплотняют датчик герметиком. Делать этого не стоит, поскольку так ДТОЖ может работать только хуже.
- Верните на место питающий провод. Только если проверка показала, что в нем есть обрыв или он поврежден, провод лучше сразу заменить. Ремонтировать его изолентой не советуем.
- Залейте охлаждающую жидкость обратно в систему. Даже если вы меняли ОЖ пару месяцев назад, лучше заодно заменить ее на свежую. Хуже от этого точно не будет.
- Запустите мотор, проверьте в действии новый датчик ТОЖ.
Почему не срабатывает электровентилятор?
Причин не так и много:
- Сгорела обмотка двигателя.
- Вышел из строя термовыключатель.
- Разрушение электропроводки.
Итак, что же делать, если вдруг вентилятор перестал включаться? Первым делом открывайте кран печки, это позволит увеличить круг циркуляции охлаждающей жидкости. Не забудьте включить обдув радиатора печки, чтобы он быстрее охлаждался.
Читайте также:
Когда температура начнет немного падать, глушите мотор. Открываете капот и перед вами не очень приятная картина – тосол ушел, половина отсека мокрая. Необходимо произвести доливку жидкости в расширительный бачок. Если дело происходит летом, то можно залить и воду (главное – перед зимой сменить ее на тосол).
Проверьте работоспособность электродвигателя – рассоедините колодку подключения и на нее напрямую подайте питание от АКБ. Крутится пропеллер? Значит, с обмоткой все нормально, устанавливаете колодку на место. За включение вентилятора ВАЗ 2109 на более поздних модификациях отвечает только датчик-выключатель.
Чтобы проверить его, нужно снять с него два провода и соединить их. Если вращаться начал ротор, то неисправность кроется именно в датчике. Выход из сложившейся ситуации – это продолжать движение, соединив эти два провода. Изолировать их не нужно, так как управление включением вентилятора ВАЗ 2109 производится по массе (если зацепится оголенный провод за часть кузова, то ничего страшного).
И третья причина – обрыв проводов. На датчик вентилятора ВАЗ 2109 идет два провода: непосредственно от вентилятора и масса (кузов). Если ранее проблем не возникало, то пробуйте сделать надежную массу, так как по умолчанию в девятках минусовой провод от датчика вентилятора идет в сторону блока предохранителей и там теряется.
Найдите невдалеке от радиатора место, куда можно подсоединить минусовой провод питания. Вот и все неисправности, которые могут вас подстерегать. Теперь стоит поговорить о полезной кнопке принудительного запуска обдува.
Датчик температуры охлаждающей жидкости автомобилей ВАЗ 2109 и 21099
Для начала желательно знать, где находится датчик температуры двигателя. На моделях 2108, 21099 и ВАЗ 2109 датчик температуры охлаждающей жидкости устанавливается между ГБЦ и термостатом, в выпускной патрубок.
Устройство и принцип действия
Сам регулятор температуры двигателя представляет собой устройство термистора-резистора, характеризующееся отрицательным коэффициентом температуры. Сам параметр сопротивления может быть замерен только при снижении либо увеличении температурного режима.
Когда силовой агрегат нагревается в результате работы, показатель сопротивления снижается, если мотор остывает, этот параметр увеличивается. Например, при рабочей температуре мотора на ВАЗ 2109 сопротивление равно 180 Омам, а если на улице будет мороз в 40 градусов, то сопротивление будет равно 100700 Омам. На одной стороне ДТОЖ ВАЗ 2109 инжектор расположены два контакта, а на другой — чувствительный компонент, который находится непосредственно в потоке расходного материала.
Что касается принципа действия, то когда водитель включает зажигание, блок управления передает напряжение на регулятор посредством резистора. Поскольку сам ДТОЖ является термистором, подаваемое с блока управления напряжение изменяется сразу с учетом температуры расходного материала. При снижении параметра блок анализирует температуру и в соответствии с этими данными определяет необходимый объем бензина для впрыска. В ходе прогревания силового агрегата объем бензина, который передается на цилиндры, будет снижаться.
-
Читайте также:
Два датчика температуры антифриза для ВАЗ
Кроме пуска по показаниям регулятора ЭБУ осуществляет корректировку работы силового агрегата на холостых оборотах. В итоге он самостоятельно принимает решение по обогащению горючей смеси при высоких и средних нагрузках на ДВС. Этот показатель может быть изменен в зависимости от угла опережения зажигания.
На карбюраторной машине датчиков температуры два. Один включает вентилятор, другой — отвечает за индикацию температуры на приборной панели.
Возможные неисправности
Есть несколько причин, по которым регулятор на ВАЗ 21099 отказывается работать.
Итак, почему ДТОЖ не работает:
- Внутри конструкции устройства расположен электрический контакт. Со временем этот контакт может попросту оборваться либо на нем могут образоваться трещины. В том случае, если внутри конструкции произойдет обрыв, это может стать причиной полного выхода из строя. То есть ДТОЖ просто сгорит. Если же на контакте имеются трещины, ДТОЖ, в принципе, может работать, однако в результате отсутствия нормального контакта регулятор будет передавать некорректные данные о антифризе.
- Плохая изоляция устройства. В том случае, если изоляция будет нарушенной, в работе девайса могут происходить замыкания. Соответственно, в конечном итоге эти замыкания могут привести к тому, что ДТОЖ, опять же, сгорит и его придется менять.
- Рядом с регулятором произошел обрыв проводов. В результате обрыва регулятор не сможет активировать вентилятор, предназначенный для охлаждения силового агрегата. Соответственно, это приведет к тому, что двигатель перегреется и может даже закипеть (автор видео — Техник-механик).
Проверка и замена ДТОЖ
Есть несколько вариантов диагностики устройства — первый:
- Минусовой щуп от вольтметра нужно подключить к мотору и включить зажигание.
- С помощью тестера необходимо определить, какой параметр напряжения образовывается при движении.
- Если ДТОЖ работает, то напряжение должно быть не менее 12 вольт при полном зарядке аккумулятора. Если полученные показатели ниже, необходимо осуществить замену или ремонт девайса.
Таблица соответствия температуры и сопротивления
Второй способ диагностики:
- Вам потребуется настроить мультиметр в режим вольтметра — замер осуществляется в диапазоне от 100 Ом до 10 кОм. Также подготовьте термометр, который сможет измерить температуру больше ста градусов. Регулятор следует демонтировать и опустить в емкость с антифризом.
- Вам необходимо подогреть охлаждающую жидкость. В результате увеличения температурных показателей нужно следить за показаниями, которые выдает термометр.
- С помощью мультиметра следует произвести замер показателей сопротивления ДТОЖ при разных температурных режимах. Полученные параметры следует сопоставить с теми, которые указаны в таблице выше.
Как произвести замену своими силами:
- В первую очередь, из радиатора необходимо слить весь хладагент. Затем отключите минусовую клемму от АКБ, просто открутите гайку гаечный ключом и отсоедините ее.
- Далее, нужно отключить колодку с проводами, которая подключается к ДТОЖ.
- С помощью гаечного ключа следует полностью открутить устройство. Далее, регулятор демонтируется из посадочного места, как сказано выше, это выпускной шланг ГБЦ. На самом устройстве есть резиновый уплотнитель, при демонтаже ДТОЖ его нельзя потерять, особенно, если новый датчик у вас без уплотнителя.
- Затем произведите установку нового регулятора на посадочное место, в выпускной шланг. Используя гаечный ключ, закрутите регулятор до самого конца. После монтажа и закручивания к ДТОЖ следует подсоединить отключенный ранее жгут проводов. Завершающим этапом этого процесса будет залив антифриза обратно в радиатор и установка отключенной минусовой клеммы аккумулятора на место.
Вентилятор
Если проблема кроется в вентиляторе охлаждения инжектора или карбюратора, тогда вам предстоит снять его. Вполне возможно отремонтировать агрегат, заменив электромотор или крыльчатку.
Схема с кожухом, радиатором, вентилятором и крыльчаткой
Чтобы снять вент, выполните следующие операции:
- Отключите минусовую клемму от аккумуляторной батареи;
- Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
- Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
- Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
- Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
- Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
- Вручную снимите прижимную пластину;
- Демонтируйте теперь вентилятор вместе с кожухом.
Вы сняли агрегат. Теперь перед вами есть выбор — поменять полностью агрегат, либо попытаться отремонтировать его, заменив электромоторчик или крыльчатку в случае их повреждения.
Замена электромотора
- Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
- На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
- Достаньте электродвигатель из корпуса вентилятора.
- Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
- Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.
Статья в тему: Выбор и замена зеркал на ВАЗ 2114
Электромоторчик
Не редко работоспособность вента радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы можете вернуть функциональность устройству.
Замена крыльчатки
Чтобы поменять крыльчатку, следуйте инструкции:
- Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
- Поддев шайбу, снимите ее;
- В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
- Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
- Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.
Меняем крыльчатку
В процессе обратной сборки убедитесь, что штифт электромотора попал в продольное отверстие на крыльчатке, как указано ниже на рисунке.
Штифт направьте в продольное отверстие
Видео «Наглядная инструкция по замене устройства»
О том, как своими силами произвести замену датчика в домашних условиях, вы сможете узнать из видео ниже (автор видео — Мысли и советы от Мустафы Муртазаева).
Собственно однажды вижу как ползет стрелка ОЖ в красную зону. Вентилятор включился на 120, по компьютеру выдало 105градусов. Не откладывая заменил 2 датчика 1. ДТОЖ 2. Температурный датчик
Первый стоит на термостате, легко выкрутить и поставить, другой на головке под термостатом. Тосол в обоих случаях польется, главное успеть закрутить. Для всего этого нужно снять кожух воздушного фильтра.
В итоге после установки имеем среднюю температуру 80-81. Стрелка стоит на середине, а показывает 80градусов. Придется разбирать щиток для установления стрелки ОЖ в правильное положение. Или еще что то можно придумать?
