Наверное, каждый водитель хотел сделать своей автомобиль немного комфортабельнее в плане функционала. Кто то устанавливает в машину телевизор, кто то дополнительную подсветку салона, а есть те, кого интересует кнопка запуска двигателя. Такая кнопка значительно упрощает пуск двигателя и избавляет от неудобных манипуляций с ключами в замке зажигания. В этой статье мы рассмотрим все варианты установки кнопки для запуска двигателя, а также разберемся, как производится замена штатной кнопки.
Какие существуют варианты кнопок запуска двигателя?
Существуют различные способы запуска двигателя. Прежде чем устанавливать подобную кнопку, необходимо решить для себя, какой вариант подходит вам больше всего.
- Немного о ключе. Первый вариант все же предусматривает участие ключа в запуске двигателя. Для этого необходимо вставить ключ и включить зажигание. После этого нужно зажать кнопку, которая приведет в действие стартер. Выключение зажигание осуществляется при помощи ключа. Второй вариант подразумевает полное отсутствие ключа зажигания. То есть, для того, чтобы включить зажигание и запустить двигатель достаточно пользоваться только кнопкой.
- Варианты работы кнопки. Здесь тоже есть два варианта. Первый предполагает, что для запуска двигателя необходимо удерживать кнопку до тех пор, пока стартер не запустит двигатель. Второй вариант запуска предусматривает кратковременное нажатие кнопки. То есть, кнопку нажимают и отпускают. Стартер будет вращаться, пока не запустится двигатель и отключится автоматически.
- Управление зажиганием. Можно сделать так, что кнопка будет включать зажигание, а затем вместе с педалью тормоза и повторным нажатием можно запустить двигатель. Другой способ позволяет включить зажигание наравне со стартером. Таким образом, чтобы запустить двигатель, достаточно будет сесть в машину и нажать единственную кнопку.
Варианты запуска можно комбинировать, при этом, состав и сложность схемы будет заметно отличаться. Ниже будут рассмотрены основные комбинации по возрастанию от самой легкой к самой сложной.
Проверка работоспособности компрессора
Проверить мотор можно при помощи тестового прибора, переключенного в режим измерения сопротивления. С реле демонтируется защитный кожух, из корпуса насосного агрегата выведены 3 провода, которые подсоединены к общему выходу, рабочей и пусковой обмотке. Щупы прибора поочередно подсоединяются к контактам, сопротивление обмоток зависит от модификации электрического двигателя и даты выпуска. Нормальным считается значение в диапазоне 15-40 Ом, при отклонении параметра на 10 Ом и выше агрегат неисправен.
Для проверки состояния изоляционного слоя тестер подключается к выводам и корпусу компрессора. Рекомендуется прикладывать щуп к участку с удаленным слоем краски. На исправном агрегате цепь будет разомкнутой (измеритель покажет бесконечное сопротивление). После этого запускаем компрессор, подсоединив провода напрямую к контактам в распределительной коробке. Если прибор покажет конечное значение сопротивления, то имеется пробой или повреждение изоляционного слоя. Такое изделие запускать запрещено во избежание поражения пользователя электрическим током.
Запуск двигателя с ключом при помощи кнопки
Данная схема является самой элементарной и ее применение наиболее распространено среди владельцев отечественных автомобилей. Она имеет следующий принцип работы. Без ключа кнопку активировать невозможно. Чтобы завести автомобиль, необходимо вставить ключ и повернуть его в положение 1. После этого зажать кнопку и держать до тех пор, пока стартер не запустит двигатель. Чтобы остановить мотор, необходимо ключ повернуть в положение 0.
Чтобы это реализовать, необходимо приобрести реле зажигания от ВАЗ 2109. На нем имеются 4 контакта, два из которых представляют собой контакты цепи высокого тока, а остальные два – низкого. Один из проводов, выходящих из контактов цепи высокого тока, подключите к контакту 15 на замке зажигания, а второй на контакт 30 (первый провод должен быть розового цвета, а второй — красного). Третий провод (цепь малого тока) прикрепите к «массе» автомобиля, а второй к «плюсу» (провод зеленого цвета). В промежутке между реле и зеленым проводом монтируется кнопка запуска.

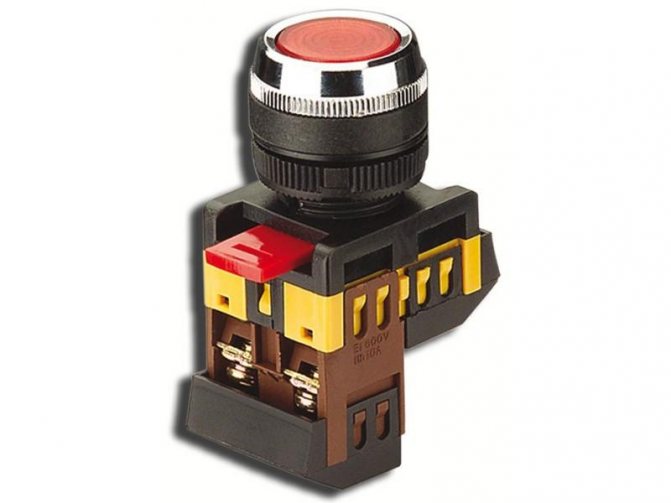

Установить кнопку можно в любом желаемом месте. Очень важно, чтобы она располагалась как можно удобнее и в то же время исключала запуск двигателя случайным касанием.
Как подключить и запустить
Допускается запустить компрессор холодильника без пускового реле, подав напряжение на пусковую и рабочую обмотку. Для коммутации используется медный многожильный кабель, на конце проводов устанавливаются соединительные клеммы, обеспечивающие надежный контакт. Клеммы крепятся к общей точке и выводу рабочей обмотки. Для улучшения доступа к контактным площадкам допускается временно демонтировать пластиковый лоток для сбора конденсата и талой воды, расположенный на верхней части компрессора.
Подключение компрессора холодильника производится временным подключением пусковой цепи (например, отверткой с изолированной рукояткой). Для повышения безопасности работы в разрыв цепи устанавливается специальная кнопка, активирующая обмотку при нажатии. Если запуск не удается, то заклинили подшипники ротора электромотора или элементы конструкции кривошипного механизма. При заклинивании деталей мотор издает характерное гудение.
После запуска мотора владелец оборудования оставляет холодильник работающим, периодически оценивая состояние морозильной камеры и проверяя температуру теплообменника, расположенного на задней стенке корпуса. Если на поверхности камеры появляется слой льда, а радиатор нагревается, то следует проверять пусковое реле и термостат. При отсутствии нагрева теплообменника и льда необходимо проверить наличие хладагента в магистралях.
Дополнительно рекомендуется проверить состояние поршневой группы. Для тестирования необходимо подсоединить манометр к нагнетательной магистрали; для коммутации используется специальная муфта. После включения мотора описанным выше способом стрелка прибора должна дойти до 6 атмосфер и выше, пониженное давление сигнализирует об износе поршня или зеркала цилиндра, о падении уровня фреона в холодильной установке.
Схема
В схему прямого подключения оборудования входят общая точка и вывод рабочей обмотки, которая имеет сопротивление в пределах 30-40 Ом. При подаче напряжения только на пусковую обмотку мотор работать не будет. На корпусах электрических двигателей или на реле наносится электрическая схема, которая поможет пользователю разобраться в тонкостях подключения. Рекомендуется подсоединять кабели питания инструментом, предназначенным для проведения электромонтажных работ. Перед началом коммутации штепсельная вилка извлекается из розетки бытовой сети.
Кнопка запуска двигателя с применение реле включения ЗПФ
Этот способ позволяет избавиться от ключа зажигания и запускать двигатель только с кнопки. Реле ЗПФ включает задние противотуманные фонари на автомобиле. Его можно использовать для запуска двигателя. Красный и синий провода идут на реле стартера и зажигания соответственно. Провод серого цвета можно соединить с красным или подключить к контакту зажигания. Оставшийся розовый провод соединяется с «массой» автомобиля, через толстую клемму.
Подсветку кнопки подключают к сигнализации автомобиля. Таким образом, как только мы снимаем машину с сигнализации, загорается лампа подсветки и сигнализирует о том, что запуск автомобиля разрешен. После постановки автомобиль на сигнализацию, лампа тухнет, и напряжение с кнопки снимается, что делает невозможным запуск двигателя без снятия с сигнализации.
Работа схемы:
- При выключении охранной системы автомобиля, на контакте реле ЗПФ появляется напряжение, и подсветка кнопки загорается.
- Нажимаем кнопку запуска двигателя, при этом, под ток встает реле ЗПФ, затем реле зажигания и реле стартера. Таким образом, стартер начинает вращаться одновременно с включением зажигания.
- После того, как двигатель запустился, кнопку отпускают. Получается, что реле стартера размыкается и останавливает его, а реле зажигания продолжает работу.
- Повторное нажатие кнопки размыкает стартер, соответственно двигатель останавливается. Постановка автомобиля на сигнализацию, отключает подсветку кнопки и снимает с нее напряжение.
Внимание! Если вы решили исключить использование ключа зажигания, то не забудьте вытащить механическую блокировку руля. Иначе вы рискуете потерять управление автомобилем из-за заблокированного руля на повороте.
Пусковое реле
Основной задачей пускового реле является отключение пусковой обмотки двигателя, как только он набрал 80% номинального числа оборотов. Далее он продолжает работать только при помощи рабочей обмотки. Существует пусковое реле тока и реле напряжения (запуск также возможен и помощью термистора СТР).
Что представляет собой пусковое реле тока? Данный тип реле часто используется в однофазных двигателях для привода компрессоров мощностью не более 600 Вт (морозильные камеры, холодильники). Чаще всего данные реле подключаются к компрессору при помощи нескольких гнезд и штекеров обмоток двигателя (рис.53.22). На крышке реле имеются следующие обозначения:
- Р/М – рабочая (Main) – основная обмотка;
- А/S – пусковая (Start) – вспомогательная обмотка;
- L – линия (Line) – фаза питающей сети.
При переворачивании реле слышно стук свободно скользящих контактов. Устанавливая такое реле необходимо строго выдерживать пространственную ориентацию (надпись «Верх» должна быть сверху), поскольку в противном случае разомкнутый контакт будет постоянно замкнут.
Читайте также:
Проверяя омметром контакты пускового реле тока между гнездами A/S, P/M, L, A/S, прибор должен обнаружить разрыв цепи, поскольку контакты реле разомкнуты. Между гнездами P/M и L сопротивление будет близким к 0, поскольку соответствует сопротивлению катушка, при обмотке которой используется провод толстого сечения. Она предназначена для пропускания пускового тока.
Если реле установлено в перевернутом положении (рис.53.23), его контакты будут оставаться постоянно замкнутыми, и пусковую обмотку невозможно будет отключить. В этом случае возникает опасность быстрого перегорания электродвигателя.
Рассмотрим работу пускового реле при отсутствии напряжения (рис.53.24). При подаче напряжения, через тепловое реле защиты ток направится на основную обмотку и катушку реле. Так как контакты A/S и L разомкнуты, пусковая обмотка обесточена, и запуск двигателя не происходит, это вызывает резкое возрастание потребляемого тока. Увеличение пускового тока приводит к снижению напряжения на катушке реле, которого достаточно, чтобы сердечник втянулся в катушку, контакты A/S и L замкнулись и пусковая обмотка, таким образом, оказалась под напряжением.
Полученный от пусковой обмотки импульс запускает двигатель и по мере увеличения оборотов потребляемый ток снижается. Вместе с этим снижается напряжение на катушке реле (между L и Р/М). Когда мотор набрал 80% своей мощности, напряжение между L и Р/М будет недостаточным для удержания сердечника внутри катушки, контакт между A/S и L разомкнется, что станет причиной отключения пусковой обмотки.
При данной схеме пусковой момент на валу двигателя будет небольшим, по причине отсутствия в ней пускового конденсатора. Напомним, что конденсатор служит для увеличения пускового момента и обеспечивает необходимую величину сдвига по фазе между током в основной и пусковой обмотке. Таким образом, данную схему применяют только в двигателях небольшой мощности и незначительным моментом сопротивления на валу.
Если речь идет о холодильных компрессорах малой мощности (в качестве расширительного устройства используются капиллярные трубки), то запуск двигателя происходит при небольшом моменте сопротивления на валу.
С целью увеличения пускового момента, необходимо последовательно с пусковой обмоткой устанавливать пусковой конденсатор (Cd). Для этой цели реле тока производят с четырьмя гнездами (рис.53.25). При измерении показаний данного реле между гнездами М и 2 сопротивление будет близким к нулю (равным сопротивлению обмотки реле). При нормальном положении реле показания сопротивления между 1 и S будут близки к бесконечности, а в перевернутом состоянии (крышкой вниз) – нулю.
Если возникла необходимость в замене реле тока, то новое должно быть обязательно с тем же индексом, что и неисправное.
На практике существует множество модификаций реле тока с различными характеристиками (максимально допустимая сила тока, сила тока замыкания и размыкания…). Если заменяемое реле обладает показателями, отличающимися, от предыдущего, то это означает, что его контакты не будут замыкаться или останутся постоянно замкнутыми.
Если замыкание контактов не происходит, то это означает, что пусковое реле тока слишком мощное, из-за чего вспомогательная обмотка остается не запитанной и мотор не запустится (гудит и отключается тепловым реле защиты). Следует быть внимательными, поскольку аналогичные признаки наблюдаются и при поломке контактов реле (рис.53.26). Для проверки необходимо замкнуть контакты 1 и S, если двигатель запустился, то это свидетельствует о неисправности реле.
При постоянно замкнутых контактах пусковая обмотка находится все время под напряжением. Это говорит о низкой мощности пускового реле, поскольку при падении тока до 4 А оно должно размыкаться, а потребляемый двигателем ток при номинальном режиме составляет 6 А. Отметим, что контакты реле будут замкнутыми и при повышенной силе тока.
Тогда компрессор станет потреблять больше тока, из-за чего будет отключен тепловым реле (в лучшем случае). Если в схеме установлен пусковой конденсатор, то из-за повышенного напряжения он также будет перегреваться (при каждой попытке запуска) и в конечном результате выйдет из строя.
Чтобы проверить правильность работы пускового реле, необходимо использовать трансформаторные клещи, которые устанавливают на линии пусковой обмотки и конденсатора (поз.1 рис.53.27). При нормальной работе реле в период запуска ток должен быть максимальным, а при разомкнутых контактах показания на амперметре стремятся к нулевой отметке.
При рассмотрении пускового реле тока необходимо особое внимание уделить неисправности, которая возникает по причине чрезмерного роста давления конденсации. Независимо от причины (загрязненный конденсатор и пр.) увеличение давления конденсации приводит к повышению потребляемого двигателем тока. Иногда его становится достаточно для замыкания контактов и срабатывания реле при вращении двигателя. Следствия данного явления будут негативными.
Запуск двигателя с кнопки, совместно с педалью тормоза
За основу можно взять ту же самую схему с реле задних противотуманных фонарей. В этой схеме теперь отсутствуют недостатки предыдущей – возможность отдельного включения зажигания. Алгоритм действий, при этом, следующий:
- Нажимаем на кнопку – включается зажигание.
- Зажимаем одновременно с кнопкой педаль тормоза – включается стартер и запускает двигатель. Чтобы отключить стартер, необходимо отпустить кнопку или педаль тормоза.
- Остановка двигателя, как и в предыдущем варианте, осуществляется при помощи того же нажатия на кнопку включения зажигания.
Касаемо подключения педали тормоза в цепь запуска стартера. На самом деле мы подключаем не педаль, а контакты педали, которые замыкают цепь стоп сигнала. У этого способа подключения есть существенный недостаток – если двигатель заглохнет на ходу, то его запуск можно осуществить, только выжав педаль тормоза. На самом деле это очень неудобно. Такой способ применим только к автомобилям с автоматической коробкой передач. Для механики же, лучше всего, такие контакты разместить на педали сцепления, так как, когда мы запускаем двигатель, то выжимаем педаль сцепления, а не тормоза.
Внимание! Если вы применили схему с педалью тормоза, то не выключайте зажигание при выжатой педали. Дело в том, что выжатая педаль и кнопка запуска двигателя могут включить стартер, который может испортиться. Пожалуй, это единственный серьезный недостаток данной схемы.
Добавочное ВР стартера
На современных автомобилях априори предусмотрено добавочное ВР стартера. На старых авто реле устанавливается и подключается уже самостоятельно.
Преимущества установки дополнительного ВР налицо:
- Защищает стартерное устройство от выгорания контактов в замке, что происходит по разным причинам (долгий запуск, банальный износ и т.д.);
- Влияет положительно на загрузке контактов того же замка зажигания, вследствие чего контакты дольше остаются работоспособными;
- Защита стартера от ситуации, когда по причине «глюка» ключа в замке зажигания (мотор запустился, а стартер продолжает крутиться).
Как подсоединить реле стартера добавочное
Проверить, установлено ли добавочное ВР на автомобиле, можно так:
- Посмотреть в «черном ящике» (блоке предохранителей);
- Включить стартерное устройство в режиме продувки мотора – если добавочное реле стоит, то стартер обязан самостоятельно отключиться через несколько секунд.
Подключение добавочного ВР
Вот как осуществляется подключение:
- Зафиксировать реле в любом удобном месте (можно на шпильке бачка жидкости для очистки стёкол);
- Подвести кабель к стартеру;
- Снять с плоской клеммы основного реле красный проводок, а на его место вставить проводку от добавочного ВР;
- Другой провод нового ВР с наконечником на 8 мм соединить с плюсом стартера;
- Контакт 30 добавочного ВР надеть на освобождённый контакт основного ВР;
- Прикрутить к корпусу (массе) короткий проводок под номером 85.
Добавочные реле можно приобрести в магазинах. Они продаются в комплекте, где всё предусмотрено для правильной самостоятельной установки.
Видео — Кнопка запуска двигателя без ключа
Прочие методы
На основе имеющихся схем можно конструировать собственные. Например, чтобы сделать кратковременное нажатие кнопки запуска, то необходимо поставить реле времени, которое будет отключать стартер с определенной выдержкой времени.
Последний метод применим только для опытных электриков – это подключение специального цифрового экрана с возможностью ввода ключа на замок зажигания. После этого, возможен запуск двигателя с кнопки.
Как видите, в подключении кнопки запуска двигателя нет ничего сложного. Достаточно минимум знания электротехники и немного времени. Желаем вам удачи на дороге
