ЭБУ Шевроле Ланос – какие функции выполняет

На основе информации, полученной от датчиков, ЭБУ Шевроле Ланос рассчитывает параметры регулирования впрыска топлива и управления углом опережения зажигания.

Кроме того, в соответствии с заложенным алгоритмом ЭБУ управляет работой электродвигателя вентилятора системы охлаждения двигателя и электромагнитной муфты включения компрессора кондиционера, выполняет функцию самодиагностики элементов системы и оповещает водителя о возникших неисправностях.

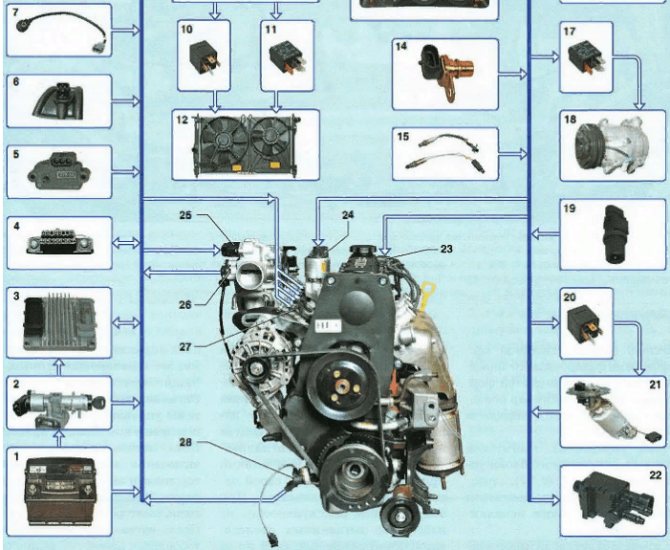

Схема электронной системы управления двигателем: 1 -аккумуляторная батарея; 2 -замок зажигания; 3 -электронный блок управления двигателем (ЭБУ); 4 – колодка диагностики; 5 -датчик абсолютного давления воздуха ВО впускном коллекторе; 6 -датчик температуры воздуха во впускном трубопроводе; 7 -датчик детонации; 8 -датчик температуры охлаждающей жидкости; 9 -управляющее реле вентиляторов системы охлаждения; 10 – реле электродвигателя основного вентилятора; 11 – реле электродвигателя дополнительного вентилятора; 12 -электровентиляторы системы охлаждения; 13 – комбинация приборов; 14 -датчик фаз; 15 -диагностический и управляющий датчики концентрации кислорода; 16 -датчик неровной дороги; 17 -реле компрессора кондиционера; 18 -компрессор кондиционера; 19 -датчик скорости автомобиля; 20 -реле топливного насоса; 21 -топливный модуль; 22 – электромагнитный клапан продувки адсорбера; 23 -катушка зажигания; 24 -клапан рециркуляции отработавших газов; 25 – регулятор холостого хода; 26 -дат чик положения дроссельной заслонки; 27 -форсунка; 28 -датчик положения коленчатого вала

При выходе из строя отдельных датчиков и исполнительных механизмов ЭБУ включает аварийные режимы, обеспечивающие работоспособность двигателя.

Количество топлива, подаваемого форсунками, определяется продолжительностью электрического сигнала от ЭБУ. Электронный блок отслеживает данные о состоянии двигателя, рассчитывает потребность в топливе и определяет необходимую длительность подачи топлива форсунками (длительность сигнала) Для увеличения количества подаваемого топлива длительность сигнала увеличивается, а для уменьшения подачи топлива — уменьшается.

Система управления двигателем наряду с электронным блоком управления включает в себя датчики, исполнительные устройства, разъемы и предохранители.

Особенности электрооборудования

Все составляющие электрической сети Шевроле Ланос, и других моделей Лачетти, Авео и Круз соединены в однопроводную сеть с номинальным напряжением 12В. Отрицательные выводы потребителей и источников электроэнергии соединены с «массой», она предназначена выполнять функцию второго провода. Роль массы в автомобиле выполняет кузов.

Источниками энергии являются:

• аккумуляторная батарея, если двигатель не запущен;
• генератор при работающем моторе.

Во время работы генераторной установки заряжается АКБ. На Шевроле Ланос установлен необслуживаемый аккумулятор 6СТ–55А1. Генератор – устройство, преобразующее механическую энергию коленвала в электрическую.

Агрегат состоит из:

• ротора;
• статора;
• выпрямителя;
• регулятора напряжения;
• щеточного узла.

Кроме системы электроснабжения, к электрооборудованию также относятся:

• система зажигания;
• система освещения и сигнализации;
• вспомогательное оборудование.

Все элементы соединены в единую электросеть (автор видео — S. Orazov).

ЭБУ Шевроле Ланос – из-за чего выходит из строя

Одной из главных причин выхода из строя ЭБУ Шевроле Ланос, является стандартное перегорание. Что и как может перегореть в ЭБУ? В большинстве случаев, речь идет о множестве мельчайших разъемов и соединений, тех дорожек, которые и составляют в сумме систему ЭБУ.

Визуально определить, что же именно перегорело, практическиневозможно. В большинстве случаев такая неисправность становится причиной перегрузки напряжения. Что, в свою очередь, может являться указанием на выход из строя одного из соленоидов или чего-то еще, что может дать слишком сильный разряд.

Кроме этого, есть также причины чисто внешние. Они также могут вызвать достаточно быстрый выход из строя ЭБУ. К ним относятся:

• вибрация. От сильной вибрации что угодно сломается, и ЭБУ не исключение
• банальный перегрев. Банальный, но очень разрушительный
• влага. Как известно, влажность, любые капли воды – это враг техники номер один. Просачиваясь ЭБУ – электронный блок управлениявнутрь, капли влаги могут вызвать необратимые последствия и полностью вывести из строя систему электронного блока. Причем по причине коррозии выход из строя обычно несовместим с дальнейшим ремонтом.

Ремонт кузова Шевроле Ланос

Ремонт кузова автомобиля возможен в том случае, если в гараже имеется соответствующее оборудование и навыки его использования. Так, при любых неприятностях с коррозией, всегда можно поставить несколько латок на днище, предварительно обработав поврежденное место болгаркой и зачистив его до чистого металла, не пораженного коррозией. Также к кузовным работам можно отнести укрепление упорных площадок для задних стоек и опорного подшипника передних стоек. При сильном перегрузе иногда возникают трещины в этих местах, которые нужно заварить и загрунтовать.

Рихтовка и мелкий ремонт кузовных панелей и оперения Ланос имеют смысл только тогда, когда повреждения серьезные или не удается найти новое крыло или дверь. В принципе, с поставками кузовных деталей все более-менее стабильно и найти можно любую железку, были бы деньги. К профилактическим работам по кузову можно отнести антикоррозионную обработку днища и колесных арок, о которых стоит сказать несколько слов отдельно.

ЭБУ Шевроле Ланос – самостоятельная диагностика неисправностей

Многие считают, что диагностика системы управления двигателем – удел высококвалифицированных специалистов. Между тем в контроллере Шевроле Ланос (ЭБУ — электронный блок управления) имеется достаточно мощная встроенная система самодиагностики (реализованная на программно–аппаратном уровне), что значительно облегчает поиск возможных неисправностей даже непрофессионалу.

ЭБУ представляет собой своего рода мини-компьютер, предназначенный для решения специализированных задач в реальном времени. Это задачи можно разбить на следующие категории: обработка сигналов от датчиков, расчет управляющих воздействий по заданным алгоритмам, управление исполнительными механизмами.

Диагностировать работоспособность ЭБУ Шевроле Ланос я рекомендую в два этапа:

• Первый этап, визуальный осмотр и диагностика по неисправностям
• Диагностика при помощи сканера.

Как это сделать? Да очень просто! Выход из строя электронного блока управления имеет ряд характерных только ему особенностей. Например:

1. Загорается лампа контроллер Check
2. Отсутствие реакции на Лямба регулирование, датчик температуры и датчик положения дроссельной заслонки
3. Нет сигналов управления форсунками, бензонасосом, клапаном холостого хода и другими исполнительными механизмами.
4. Отсутствует связь с диагностическим прибором.
5. Физические повреждение блока (сгоревшие радиоэлементы и проводники)

Если вы обнаружили выше упомянутые неисправности необходимо переходить ко второму этапу диагностики, а именно сканированию ошибок.

На следующем этапе проверки без специального оборудования не обойтись. Соединиться с контроллером автомобиля для чтения диагностических данных можно при помощи диагностического тестера (отдельно приобретаемый прибор) или компьютера с установленной специальной программой.

Кроме программы, необходимо приобрести так называемый диагностический адаптер К-линии (VAG-COM USB KKL адаптер), поддерживающий протокол KWP2000 (также известный как OBD-II) — адаптер предназначен для передачи данных с автомобиля в USB-порт компьютера.

Протокол KWP2000, также известный как OBD-II, и дал название разъему диагностики, который расположен как я уже говорил ранее под капотом, и к которому нужно будет подключить адаптер. Из всего модельного ряда Шевроле, только в «Ланос» он расположен так удобно. Остальным автовладельцам приходится помучаться с его подключением.

Номер которого необходимо переопределить на 1-4 (1, 2, 3 или 4 — именно с этими номерами портов работает KWP_D). Подключаем разъем диагностики, включаем зажигание и запускаем программу. После непродолжительной паузы система выдает сообщение, что связь установлена – можно приступать к диагностике.

Каждый двигатель имеет так называемые типовые параметры – базовые технические характеристики, описывающие нормальную работу двигателя, которые и берутся для сравнения с измеренными в процессе диагностики значениями. Если провести аналогию – это, например, температура тела здорового человека (типовой параметр 36.6 °C). Ниже будет рассмотрена последовательность диагностики на примере восьмиклапанного двигателя объемом 1.6 литров. Все измерения будем проводить на заведенном двигателе в режиме холостого хода.

Первое, на что следует обратить внимание – параметр DTC (наличие сохраненных ошибок):

Если ошибки есть, переходим на вкладку «Коды» и смотрим номер ошибки вместе с расшифровкой. Всевозможные коды ошибок и пояснения к ним легко найти в Интернете. Если ошибок нет, это еще не означает, что с двигателем все в порядке. Например, при завышенных оборотах холостого хода ЭБУ может воспринимать сигнал с неисправного датчика ДПДЗ (датчик положения дроссельной заслонки) как нажатую водителем педаль газа, и не выдавать при этом никакой ошибки.

Замена ступичного подшипника (видео)

Одним из самых часто задаваемых вопросов у водителей является вопрос о том, когда ставить зимнюю шину, что тоже считается немаловажным. При всем при этом ремонт Chevrolet Lanos своими руками не составит труда, так как на сегодняшний день можно получить хорошую консультацию и опыт.

Читайте о ремонте шевроле нива своими руками. Возможно вам будет интересно почитать о ремонте дэу нексия в другой статье. Ремонт СВЧ у себя дома:

Замена ЭБУ на Шевроле Ланос своими руками – пошаговая инструкция

Для замены ЭБУ Шевроле Ланос необходимо выполнить следующий порядок действий:

1. Перед снятием блока управления отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи, нажав фиксатор колодки жгута проводов системы управления двигателем.
2. Опускаем скобу колодки
3. Отсоединяем колодку жгута проводов от разъема блока управления. Аналогично отсоединяем от разъема блока управления другую колодку жгута проводов.
4. Ключом Torx T-25 отворачиваем три винта крепления блока к кронштейну и снимаем блок управления.
5. Устанавливаем электронный блок управления в обратной последовательности.

Ремонт своими руками

• Если не открывается водительская дверь, то это свидетельствует о поломке ручки или замка. Для этого стоить снять и проверить ручку и замок двери. Если он не исправен, то нужно будет установить новый.

• При появлении стука в задней части автомобиля стоит проверить резиновое крепление глушителя, не износились ли они. Для замены резинового крепления глушителя нужно отсоединить само крепление от кронштейна выпускной системы, после этого снимите крепление от кузова автомобиля и поменяйте на новое крепление глушителя.

• Если под передней частью автомобиля появились капли масла или же передняя часть двигателя забрызгана маслом, это говорит о том, что пора проверить сальник коленвала, возможно он сломался. При замене сальника не забудьте отрегулировать силу натяжения ремней.

• Гул при повышении скорости, люфт в колесе, неравномерный износ резины, изменения шума при изменении движения, все это говорит о не исправности подшипника передней ступицы переднего колеса. При замене подшипников обязательно нужно проверить углы установки колес.

• Перегрев автомобиля, закипание двигателя автомобиля и увеличение шума под капотом, именно это свидетельствует о поломке водяного насоса. После замены водяного насоса главное не забывать одеть ремень ГРМ.

Ремонты над двигателями, если вы не опытный автотехник, лучше поначалу проводить с помощью автосервисов, при возможности желательно поучитесь у специалистов.

В дальнейшем, если вы будете уверены в том, что вы безошибочно можете определить поломку двигателя, то ремонт можно проводить самостоятельно.

Любой ремонт в автомобиле Chevrolet Lanos как внутри салона, так и внутри самого четырех колесного друга, это сплошное удовольствие, главное ко всему иметь правильный подход и ум, так как ремонт своими руками — это не проблема, ведь неисправных деталей нет, если конечно они окончательно не износились или не подлежат ремонту.

Профилактика ЭБУ Шевроле Ланос

Ремонт ЭБУ Шевроле Ланос – процедура недешевая. Потому каждому автовладельцу хотелось бы, чтобы ее требовалось проводить как можно реже. Что же нужно делать для того, чтобы добиться этой цели?

Учитывая частотные причины неполадок, следует позаботиться о том, чтобы избавить электронные модули от воды (в частности, тут важна герметичность корпуса), а также своевременно чистить системы охлаждения, потому что если они не в порядке, то перегреться может вообще что угодно. Что же касается избыточной вибрации, то она вообще плохо сказывается и на здоровье водителя, и на всех без исключения системах автомобиля. Так что если вы ее заметили – желательно обращаться в ремонт, пока не стало поздно.

Ремонт блоков управления, если до него доходит дело, лучше всего доверять таким специалистам, которые знают в этом толк и имеют значительный опыт. Лишь так вы можете быть уверены, что все будет сделано как надо и в короткие сроки, а самое главное – в дальнейшем проблем возникать уже не будет.

Шевроле Ланос, что новенького?

Менеджеры Дженерал Моторз не зря получают свою зарплату. Как только Опель стал частью GM, не кой-нибудь Сенатор или Комондор были подняты из архивов компании. А скромный, но очень востребованный Опель Кадет. Недолго думая, руководство передает пакет документации и лицензию в корейское подразделение, а там ребята цепкие. Они с Фордом Скорпио набрали нужный опыт, и в кратчайшие сроки сделали из Кадета 80-х годов бестселлер 2000-х. Не внося практически никаких кардинальных изменений, конструкторам удалось осовременнить старенький Опель, придать ему соответствующий вид и оборудовать впрыском, чтобы продавать автомобиль в Европе в соответствии со всеми экологическими стандартами.

Как и любой нормальный автомобиль, Шевроле Ланос нуждается в ремонтах и в обслуживании. Ремонт Шевроле Ланос своими руками проходит без особых осложнений, не считая некоторых работ, связанных с точной топливной аппаратурой и электроникой. Здесь уже без специального оборудования и опыта не обойтись. Базовые работы по обслуживанию Ланоса стандартные:

1. замена масла и масляного фильтра раз в 10-15 тысяч км;
2. замена топливного фильтра и воздушного фильтра;
3. профилактика кондиционера, если он установлен в базе;
4. замена и контроль состояния ремня привода газораспределительного механизма;
5. замена антифриза каждых 40-50 тысяч.

Таких мелких работ много, и большинство владельцев проводят их своими силами.
