Диагностический разъем ваз 2115

Диагностические разъемы ВАЗ
Приводится несколько типов разъёмов для диагностики автомобилей ВАЗ, в том числе ЕВРО 3 (4). Для подключения автомобиля к компьютеру или ноутбуку необходимо приобрести или изготовить интерфейс связи между СОМ — портом и диагностическим разъемом K-LINE. Выглядит он примерно так как на рисунке ниже.

Диагностический разъем ВАЗ для моделей после 2002 г. имеющих OBD-II разъем

B L-линия диагностики

D СО-потенциометр (не всегда разведена)

H Питание +12В (не всегда разведена)

G Управление бензонасосом (не всегда разведена

M K-линия диагностики двигателя

Диагностический разъем автомобилей ВАЗ

Читайте также:

В чем особенность изменения геометрии на впускном коллекторе

H — 12V. Постоянное c АКБ через предохранитель A — GND B — L-Line M — K-Line G — Управление топливным насосом.

Диагностический разъем ЕВРО 3

2 — J1850 Bus+ 4 — Chassis Ground 5 — Signal Ground 6 — CAN High (J-2284) 7 — ISO 9141-2 K Line 14 — CAN Low (J-2284) 15 — ISO 9141-2 L Line 16 — Battery Power

Местонахождение диагностических колодок

ВОЛГА — под капотом, на стенке моторного отсека, на стороне пассажира ВАЗ 2110 — справа от водителя, рядом с рулевой колонкой ВАЗ 2109 Низкая панель — на полке под «бардачком», рядом с ЭБУ ВАЗ 2109 Высокая панель — за центральной консолью. ВАЗ 2108-2115 «европанель» — на «торпедо», закрыто лючком. Шевроле-Нива — OBD-II, около замка зажигания. частично прикрыт кожухом рулевого управления. ВАЗ 11183 «Калина» — Под нишей для мелочей рядом с ручкой КПП. ВАЗ 21126 «Приора» — за «бардачком».

Первая надпись на экране диагностического оборудования или компьютера,вызывающая панику у новичков, как правило, что — то типа «Нет связи», «Нет ответа контроллера» или нечто подобное, но не менее интригующее. Мотор-тестер, к примеру, начинает предлагать варианты — от неподключенного питания до аппаратной неисправности адаптера. Хорошо, если первой на диагностику прикатила машина с иммобилизатором и Вы уверены, что с адаптером все в порядке. Причина отсутствия связи на автомобилях без иммо банальна и возможна только в отечественном автопроме — разрыв линии диагностики, идущей от диагностического разъема до ЭБУ. Иммобилизатор использует K-Line для связи с ЭБУ и включается в разрыв линии диагностики. Если иммобилизатор не установлен, то линия диагностики висит в воздухе и связь с ЭБУ отсутствует. Наэтом месте предполагалось, видимо, заглушка,но. Для восстановления связи нужно просто установить перемычку между контактами 9-1 и 18 разъема иммобилайзера (или установить иммобилайзер) как показано на рисунке. На практике, для сохранения функций плавного гашения света, да и просто для отпугивания пионеров обрезают и сращивают эти два провода, оставив иммо в разъеме.

Диагностический разъем ГАЗ.

1 +12V 2 +12V от АКБ 10 L-Line 11 K-Line 12 Масса

Диагностический разъем ВАЗ

Читайте также:

Коды ошибок ваз 2114, инжектор 8 клапанов

A — GND B — L-Line (может не быть) M — K-Line G — Управление топливным насосом.

H — 12V. Постоянное c АКБ через предохранитель. /может не быть.

На последних модификациях ВАЗ, рассчитанных на нормы токсичности ЕВРО 3 (4) применяется стадартный европейский коннектор OBD-II.

Назначение контактов диагностической колодки

2 — J1850 Bus+ 4 — Chassis Ground 5 — Signal Ground 6 — CAN High (J-2284) 7 — ISO 9141-2 K Line

14 — CAN Low (J-2284) 15 — ISO 9141-2 L Line 16 — Battery Power

Местонахождение диагностических колодок

Шевроле-Нива — блок управления находится в районе ног переднего пассажира. Доступ к жгуту возможен только при снятом перчаточном ящике, для извлечения блока нужно демонтировать перчаточный ящик («бардачок») и открутить от блока предохранители. Для перезаписи блок можно не откручивать, если есть кабель достаточной длины.

Читайте также:

Вариатор митсубиси аутлендер: расход топлива, отзывы

ВАЗ 2106i — Блок управления находится на месте полочки под бардачком, там же расположены предохранители ЭБУ, диагностическая колодка и реле ПТФ. Все это закрыто чисто по отечественному, пластиковым щитком с огромными зазорами. Для подключения диагностики щиток придется открутить, т. к. несмотря на его «гибкость», вставить диагностический разъем не получается.

Методы компьютерной диагностики ВАЗ 2114 и ЭБУ

Проверка электронных систем Лады 2114 выполняется двумя способами:

Внимание:

Первый метод позволяет выявить неисправность без дополнительного оборудования. Блок самостоятельно определит дефект, отобразив ошибку на табло. Сканер дает возможность для глубокого анализа систем управления.

Читать дальше: Забрали машину на экспертизу что делать

Таблица применения электронных модулей на ВАЗ 2114

Модель ЭБУ	Двигатель
Январь – 4, без ДК, потенциометр, 1-4 серийная версия	8, 16 клапанов
GM EFI-4, 2111, с ДК	—
GM EFI-4, 2111, с дк (ЕВРО-2)	—
Январь-5.1.1, без ДК, СО	8,16 клапанов (фазированный, синхронный, параллельный впрыск)
Итэлма, без ДК, СО	—
Bosch M1.5.4	аналогичные
Bosch 7.9.7 Е-2 серия 1	1.5 литра, 8-клапанов (экспорт)
Bosch 7.9.7 Е-2 тюнинг	—
Январь 7.2 Е-2, 1-3 серии	1.5 литра, 8-клапанов
Ителма, дк, Е-2 1-3 версии	—
Bosch 7.9.7 Е-2 1-2 серии (в первой проблемы с ПО)	1.6 литра
Bosch 7.9.7+ Е-2 1-2 версии	—
Bosch 7.9.7 Е-3, Е-4	—
Январь 7.2 Е-2 1-3 серии	—
Итэлма 7.2 Е-2 1-3 версии	—
Итэлма 7.2+ Е-2 (новая аппаратная часть)	—
Январь 7.3 (М73) Е-3 (Итэлма, Автел), 1-3 серии	1.6 литра
Январь 7.4 (М74) Е-4 (Итэлма, Автел)	1.6 литра

Перед сервисом обязательно уточните тип и серию ЭБУ, чтобы правильно подобрать оборудование и софт для диагностики

Возможности ЭБУ на ВАЗ 2114:

Bosch M7.9.7 (Евро-2, Евро-3).

Диагностируемая система, двигатель.	Основные функции
Диагностируемая система, двигатель.	Коды неисправностей	Параметры	Исполнительные механизмы	Специальные функции	Автоопределение	Идентификация
Январь – 4, без ДК, потенциометр, 1-4 серийная версия. 8, 16 клапанов.	+	+	+	+	+	+
GM (ISFI‐2S)	+	+	+	—	+	—
BOSCH M1.5.4 (Евро-2, Россия-83). 8, 16 клапанов.	+	+	+	+	+	+
ЯНВАРЬ 5.1.Х, Итэлма (Евро-2, Россия-83). 8, 16 клапанов.	+	+	+	+	+	+
+	+	+	+	+	+
Январь 7.2 (Евро-2).	+	+	+	+	+	+

Расположение ЭБУ:

Модуль управления расположен под центральной консолью торпеды, за магнитолой. Для доступа к ЭБУ необходимо открутить несколько винтов боковой панели со стороны пассажирского сиденья. Крышка отсоединяется и открывается вид на корпус компьютера. С передней стороны подходит жгут проводов к колодке. Любые работы с блоком стоит проводить только на отключенном аккумуляторе.

К слову, снятие ЭБУ необходимо только при прошивке контроллера или его замене.

Чип тюнинг и прошивка ЭБУ ВАЗ 2114:

Для примера рассмотрим прошивку I204DO57. Предназначена для блока Январь 7.2. Относится к версии 3, с исправленными ошибками обогащения смеси. ПО оптимизировано для езды с небольшим расходом топлива.

Читайте также:

Замена помпы, ремня грм, роликов, антифриза

Существует чип-версия I203EL36 (Январь 7.2 Fast). Неклассическое ПО, оснащенное таблицей доработанных калибровок. Данный тип предназначен для более динамичной езды, с оборотами до 10000.

Диагностика ВАЗ 2114 и 2115 своими руками. С применением ноутбука. Рекомендации мастеров

Каждому водителю доступна диагностика ВАЗ 2114 и 2115 своими руками. Научиться этому достаточно просто. Причем понадобиться такой навык может в любой момент. Ошибки двигателя могут встречаться регулярно. Связано это может быть, например, с некачественным топливом. В этом нужно убедиться. При этом, посещение сервиса с целью проведения диагностики бьет по карману и затратно по времени. В связи с этим неплохо научиться диагностировать проблемы и делать это в любое удобное время. Также это заметно ускорит устранение выявленных неисправностей. В любом случае, умение правильно и быстро ставить диагноз своему автомобилю очень полезный навык. Многие водители считают это очень сложным, и даже не пытаются проводить подобную работу самостоятельно. Но на самом деле сделать это может каждый …

Конечно, в этой статье будут общие правила действия, но при помощи них вы сможете обследовать полностью автомобиль.

Приспособления

Диагностика ВАЗ 2114 и 2115 своими руками делается с минимумом приспособлений.

Для проведения работ вам понадобятся: Ноутбук;

С его помощью ноутбук через USB подключается к диагностическому разъему;

Дополнительные работы

Для более подробной диагностики осмотрите автомобиль на предмет повреждений кузова. Обязательно проверьте уровень всех технических жидкостей. Осмотрите подвеску и рулевое на предмет наличия люфтов. Обязательно измеряется компрессия . Ее значения должны колебаться в пределах от 9,5 до 11 атмосфер.

При этом показания всех цилиндров должны быть примерно одинаковыми. Существенная разница между ними служит основанием повнимательнее присмотреться к мотору. Также нужно проверить состояние аккумулятора . Напряжение должно быть около 12,7 — 13,5 В (бывает по разному). Из дополнительных проверок окажется нелишним проверка регулировки клапанов. Зажатие одного или нескольких клапанов выдаст ошибку питания двигателя. Чтобы не перекапывать инжектор зря, лучше заранее проверить состояние клапанов. Проверьте работоспособность свечей и высоковольтников (высоковольтных катушек).

Диагностика

После проведения всех дополнительных работ можно переходить непосредственно к диагностике с помощью диагностического сканера. На практике вместо него проще использовать ноутбук с установленной диагностической программой. Перед началом работ следует включить зажигание. Все работы по оценке состояния мотора производятся с включенным зажиганием. Внимание! Двигатель заводить запрещено! Подключаемся к разъему и запускаем программу по диагностике. В зависимости от ее интерфейса вы сначала увидите либо графики с цифрами, либо список показателей, опять же с цифрами. Из этого всего можно сделать первичные выводы о работе мотора. Далее «выкидывает» список обнаруженных ошибок. Для их расшифровки придется заглянуть в текстовый файл (обычно он скачивается вместе с программой). Там указаны все ошибки, появляющиеся в процессе работы двигателя.

Расшифровав ошибки, приступаем к их устранению. Начинайте устранение неисправности с проверки датчика. Например, программа показала код низкого качества смеси. Сначала проверьте работу самого датчика. Вполне вероятно он не работает. Его отказ вполне может вызывать ошибку. Это же можно сказать обо всех ошибках. Для более точной диагностики во многих случаях придется провести дополнительные исследования. Чаще всего проверяется давление в цилиндрах. После устранения всех неисправностей обязательно проверьте правильность выполнения работ. Не забывайте, что код ошибки всегда сохраняется в памяти микроконтроллера. Поэтому старые показатели следует сбросить. Для этого нужно выключить зажигание, отключить диагностическое оборудование. Сброс производится путем отключения микроконтроллера. Для этого просто снимите одну клемму с аккумулятора. Подключив ее обратно включают зажигание, подключают ноутбук и проводят повторную диагностику. Если вы все сделали правильно, ошибки должны исчезнуть.

Ваз диагностические разъемы

ГлавнаяВаз 2110Ваз диагностические разъемы

Владелец каждого современного автомобиля знает, что такое компьютерная диагностика и какие цели она преследует.

Благодаря такому типу проверки всех систем и узлов у автомобилиста есть возможность вовремя узнать о неисправностях тех или иных механизмов.

Однако, как показывает практика, далеко не все владельцы «десяток» знают, где находится диагностический разъем на автомобиле ВАЗ 2110 и для чего он нужен. Подробнее об этом читайте ниже.

Расположение разъема

Если вы решили произвести компьютерную проверку на ВАЗ 2110, вам потребуется не только все необходимое оборудование, но и знать, какое разъем использовать для диагностики.

Разумеется, чтобы найти колодку диагностики, нужно знать, где находится этот элемент. В случае с «десяткой» вывод расположен в нижней части рулевой колонки, с правой стороны от места водителя.

В любом версии ВАЗ 2110 этот разъем будет располагаться именно в этом месте.

Данный вывод, расположенный под рулем, также часто именуется как OBD. В соответствии с этим названием осуществляется и приобретение тестера.

Место расположения колодки на «десятке»

В своих отзывах автовладельцы «десяток» пишут, что наиболее оптимальным вариантом для самодиагностики является девайс K-line. Как показывает практика, к такому устройству без проблем можно подключить почти любое оборудование для тестирования. Если говорить об основном оборудовании, то в нашем случае его функцию будет выполнять компьютер.

Естественно, в гаражных условиях всегда проще работать с ноутбуком, чем со стационарным ПК, поскольку в данном случае процедуру проверки можно осуществлять прямо за рулем машины. Но если у вас нет возможности использовать ноутбук, можно применять и обычный ПК, только для этого вам потребуется удлиненный кабель для соединения компьютера с тестером.

Инструкция по выполнению диагностики самостоятельно

Когда место нахождения диагностического разъема известно и подготовлено все необходимое оборудование, можно приступать к проверке.

По мнению многих российских автолюбителей, подготовить ноутбук и тестер будет вполне достаточно для того, чтобы произвести проверку всех узлов и систем на «десятке».

Но всегда следует помнить о том, что успешное тестирование возможно только в том случае, если человек, который его проводит, будет понимать что-то в этом и обладать определенными знаниями.

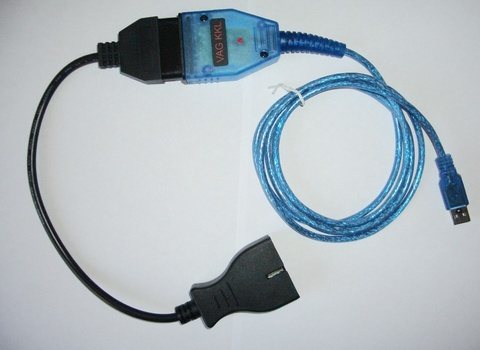

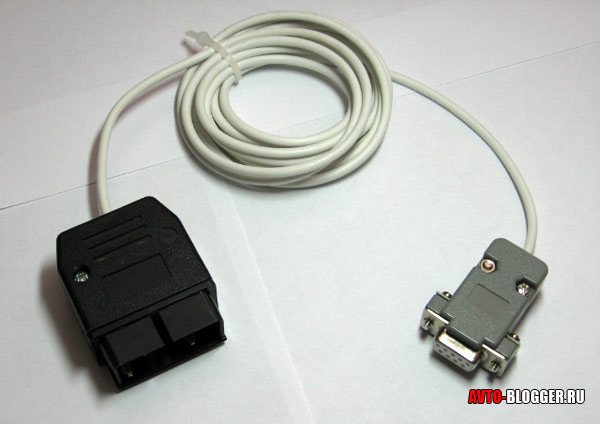

Адаптер для проверки с кабелем и диском с драйверами

Что касается самой процедуры, то для ее осуществления заранее подготовить необходимое программное обеспечение. Соответствующий софт без проблем можно найти в сети.

Программ для тестирования множество, на практике большинство владельцев «десяток» используют утилиту Motor-Scan. Эта программа позволяет максимально выявить все неисправности.

Чтобы произвести расшифровку полученных комбинаций, свидетельствующих о неисправности, вам потребуется и интернет.

Сама процедура тестирования осуществляется в таком порядке:

К диагностической колодке, находящейся в центральной консоли справа от водителя, необходимо вставить тестер, ноутбук следует заранее включить.
После того, как к разъему будет подключен тестер, необходимо активировать зажигание. Это нужно сделать обязательно, поскольку без питания программное обеспечение не сможет считывать комбинации ошибок.
Затем на самом компьютере нужно запустить утилиту для проверки систем транспортного средства.
В том случае, если разъем и другие элементы полностью рабочие, на экране компьютера вы сможете увидеть расположение электроники «десятки». Если это так, то можно приступать к тестированию. В зависимости от утилиты, автовладелец может произвести проверку нескольких узлов или систем по отдельности или всех сразу. Нажмите на кнопку «Старт» или «Начать», чтобы запустить программное обеспечение (название кнопки может быть изменено в зависимости от утилиты). В соответствии с полученными комбинациями водитель должен расшифровать коды, чтобы точно знать, где искать неисправность.

Что нужно знать о распиновке?

Распиновка контактов диагностического разъема на «десятки»

Теперь поговорим о распиновке. Если тестирование автомобиля будет осуществляться своими силами, вам полезно будет узнать, из каких компонентов состоит разъем. Распиновка колодки включает в себя обозначение всех контактов, расположенных внутри.

Самостоятельная диагностика ВАЗ 2114 и 2115: золотые правила

На любом автомобиле во время эксплуатации возможны различные неполадки. Владельцы автомобилей с инжекторным двигателем получили возможность проводить диагностику самостоятельно. Для этого на автомобилях с завода устанавливается диагностический разъем. В статье описывается, где установлен диагностический разъем ВАЗ 2114 и ВАЗ 2115, когда проводится диагностика, дается инструкция по ее проведению.

Особенности диагностического разъема и диагностики автомобилей ваз 2114 и 2115 — Автомастер

Диагностический разъем ваз 2114 необходим для подключения бортового компьютера. Такое устройство пользуется высоким спросом среди автолюбителей, ведь оно делает эксплуатацию транспорта более удобной. Существует немало компьютеров, которые подойдут ВАЗу. Их можно подключить к авто при помощи данного разъема.

В большинстве случаев имеется инструкция по использованию устройства, подключении. Но нередко водители пользуются б/у изделиями, которые не имеют соответствующей документации. В таком случае, потребуется информация о том, где именно располагается разъем, и как проводить монтаж.

Где находится нужный разъем

Чаще всего он располагается под торпедой. Кстати, он может находиться как с правой, так и с левой стороны. В определенных моделях устройство располагается возле рулевой колонки. Может расположиться слева и ниже от нее. У автомобилей, которые обладают европанелью, разъем находится под прикуривателем.

Стоит сказать о том, что два дополнительных контакта, которые располагаются на диагностической колодке ваз 2114, нужны для температурного датчика внешнего воздуха. После того, как вы осуществите подключение, потребуется активировать К-линию. Она необходима для того, чтобы передавать на устройство всю важную информацию.

Делается это следующим образом:

Проводится соединение метрового провода со вторым контактным разъемной колодки.
Второй конец конец проводится к диагностическому разъему.
Подключение проводится при помощи М-гнезда у колодки ЕВРО 2, либо в седьмое гнездо колодки ЕВРО 3.
Осуществляете подключение бортового компьютера и устанавливаете его в запланированное место.

Основные шаги в диагностике

Когда вы нашли разъем диагностики ваз 2114, можно приступать к требующимся диагностическим работам.

Кстати, перед тем, как устанавливать устройство, задумайтесь о том, для чего именно он будет применяться. При выборе бортового приспособления нужно учитывать характеристики авто, так для ВАЗ 2114 подойдут недорогие модели. Достаточно будет подобрать систему, которая имеет монитор, комплект проводов, а также сам процессор.

Далее нужно буде найти место, на которое можно монтировать монитор. Нужно учитывать индивидуальные особенности машины, оптимальным местом является центральная часть консоли. Когда свободного места на торпеде недостаточно, то стоит закрепить монитор на торпеде.

Помните о том, что нужно найти место и для процессора, при этом важно, что к вентилируемым отверстиям должен существовать свободный доступ. Корпус стоит закрепить в определенное место для большей надежности.

Отдельного внимания заслуживают провода, их нужно не повредить во время эксплуатации. Для этого специалисты советую проводить их через специальную трубку.

После того, как разъем для диагностики ваз найден, прочие работы выполнены, можно соединить проводку.

Теперь вам доступна диагностика авто.

Какие бывают?

Диагностический разъем 2114 практически на всех моделях является одинаковым. На инжекторных моделях с 2002 года используется 12-ти контактный прямоугольный разъем. Располагается он в салоне под торпедой, при этом он может находиться с водительской стороны или же с пассажирской. Но встречаются и такие модели, для которых подходит 16-ти контактный разъем, также с 2002 года.

Расположение разъема и его особенности

На автомобилях ВАЗ 2114 и 2115, где установлена европанель, диагностический разъем (ДР) находится на центральной панели управления под прикуривателем. Его закрывает декоративная заглушка. Для доступа к разъему достаточно поддеть заглушку и она легко снимается.

Место расположения на ВАЗ 2114

На ВАЗах может быть установлен 12 контактный разъем прямоугольной формы старого образца OBD 1 (GM-12) или 16-ти контактный разъем OBD-II в виде трапеции USB-KKL. Если адаптер предназначен для ДР OBD-II, можно купить переходник.

Диагностический разъем ВАЗ-2112 старого и нового образца: распиновка, где находится?

Диагностика современных моделей автомобиля осуществляется с помощью специального диагностического разъема. Он подключается к компьютеру, который анализирует текущее состояние транспортного средства, определяет неисправность и указывает на нее.

При наличии соответствующего оборудования вы можете искать поломки даже в домашних условиях. Однако не все владельцы ВАЗ-2112 могут найти диагностический разъем сразу. Сегодня поговорим о его расположении на классической панели и на европанели.

В какой части автомобиля искать нужное гнездо?

Где искать разъем

Важно знать, что на различных автомобилях необходимое гнездо находится в различных частях машины. Более того, на одних моделях АвтоВАЗ оно может находиться в совершенно другом месте, по сравнению с другой машиной. Рассмотрим несколько машин ВАЗ в качестве примера:

на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;
на моделях 2108, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;
на автомобилях Лада Калина разъем впору обнаружить возле рычага переключения передач. Как и в случае с машинами с европанелью, он скрывается под специальной крышечкой;
на Приоре его нужно искать сразу за бардачком, на стенке.

Таким образом, на ВАЗ-2112 диагностический разъем расположен с правой стороны от водительского сиденья. Он размещен сразу под рулевой колонкой и, в принципе, найти его не так и сложно. Осмотрите нижнюю часть панели.

Распиновка

Знание распиновки может потребоваться в случае, если автолюбитель желает изготовить переходник для компьютерной диагностики своими руками либо же если вам нужно подключиться без него.

Специалисты рекомендуют покупать уже готовые устройства без необходимости самостоятельного изготовления штекера.

ЭТО ИНТЕРЕСНО: Как заменить датчик температуры охлаждающей жидкости

Однако если у вас нет такой возможности, а диагностику нужно провести срочно, рассмотрим два основных варианта распиновки, использующиеся на автомобилях ВАЗ различных годов выпуска. До 2002 года на продукции АвтоВАЗ использовался следующий вариант распиновки:

4-й и 5-й контакты – выходы GND.
16-й контакт – +12 В (линия питания).
7-й контакт – непосредственно диагностическая линия.

С 2002 года схема распиновки существенно изменилась. Теперь она имеет следующий вид:

Контакт H – +12 В (линия питания).
Контакт G – +12 В для бензонасоса.
Контакт A – GND-выход.
Контакт M – линия диагностики.

Для данной схемы необходимо указать одно важное замечание. Если вы подключаете разъем без колодки, а напрямик, в качестве источника электричества рекомендуется использовать заряд от прикуривателя. Особенность такой распиновки заключается в том, что контакт H не всегда разведен в автомобиле.

Использование G также не рекомендуется, поскольку подается высокочастотный ток. Это может негативно сказаться на адаптере, вплоть до того, что вообще сжечь его. Вместе с тем случаи сжигания разъема от бензонасоса являются достаточно редкими.

Поэтому при желании вы вполне можете воспользоваться и таким вариантом.

Как видим, распиновка на автомобилях ВАЗ различного возраста порой сильно отличается. Поэтому мы советуем вам заглянуть в техпаспорт вашего авто и уточнить, какого оно года выпуска. На более старых автомобилях вы не найдете новой схемы распиновки, поскольку ее еще не существовало, а на новых транспортных средствах старый вариант уже не использовался.

Когда необходима диагностика?

Многих автолюбителей пугает появляющийся на панели сигнал «Check Engine», который сообщает о неисправностях в работе систем автомобиля. Самый простой выход в этом случае – посещение станции техобслуживания. Но это связано как с финансовыми затратами, так и потерей времени. Благодаря появившемуся на современных машинах ДР стала возможна компьютерная диагностика ВАЗ 2114 и ВАЗ 2115, которую можно провести своими руками. Для этого нужно приобрести диагностический адаптер и иметь устройство, к которому его можно подключить: компьютер, ноутбук или другой девайс.

Умение самостоятельно выполнять диагностику автомобиля позволит:

быстро выявить неисправности автомобиля;
получить необходимую информацию с датчиков;
изменить настройки;
сэкономить на посещение СТО.

Необходимость диагностирования возникает в первую очередь при высвечивании надписи «Check Engine», но не лишним будет проводить регулярную диагностику для профилактики.

Надпись «Check Engine»

Можно провести дополнительную диагностику с помощью компрессометра и мультиметра. Во время дополнительной проверки следует проверить уровень жидкостей в системах авто, сделать визуальный осмотр кузова автомобиля и узлов на наличие механических повреждений. Далее нужно проверить компрессию в цилиндрах, заряд аккумулятора, состояние клапанов, высоковольтников и свечей зажигания. Сделав предварительное диагностирование можно приступать к компьютерной диагностике.

Диагностика ВАЗ 2114 своими руками

Доброго времени суток уважаемые автолюбители! Знакома ли вам ситуация, когда в машине что-то неисправно, но определить вышедший из строя агрегат не удается. Как бы вы ни заглядывали под капот или днище, а поломка оставалась не найдена, и эксплуатация автомобиля была продолжена.

Все это говорит о неопытности и невнимательности водителя ведь халатность может привести к печальным последствиям. Движение на технически неисправном транспортном средстве категорически запрещается, это опасно для владельца, пассажиров и окружающих. Поэтому нужно срочно учиться ориентироваться в устройстве автомобиля для нахождения источника «инфекции».

Не будем лезть в дебри конструкций иностранных моделей, а в качестве примера возьмем машину отечественного производства. Итак, диагностика ВАЗ 2114 своими руками – тема сегодняшней публикации. Предлагаю прямо сейчас разобраться как осмотреть проблемные узлы на признаки неисправности, а также узнать, что означают некоторые симптомы.

Уверен среди нас найдутся и бывалые, вам товарищи советую не молчать – дополнять, а может и поправлять.

Инжекторный силовой агрегат

Многие современные автомобили оснащаются инжекторными двигателями и «четырнадцатая» модель не исключение. Принцип действия системы, выглядит следующим образом: дозирующая воздушно-топливная смесь поддается на форсунки, которые осуществляют впрыск.

Процесс смешивания осуществляет бортовой компьютер, он сопоставляет данные о температуре двигателя, октановом уровне и прочих показателях, после чего определяет оптимальные пропорции воздуха и топлива для достижения наивысшего КПД. Несмотря на долговечность такого агрегата, поломки с ним не такая уж редкость. Вышедший из строя инжектор для многих – приговор на высокие растраты.

Однако если вовремя обнаружить причину, исправить ее можно собственными силами. Для этого понадобятся кое-какие приборы:

Манометр – с его помощью замеряется давление топлива. Помогает обнаружить засорение топливного фильтра, нерабочий бензонасос и регулятор давления.
Бортовой компьютер – он обладает встроенными средствами диагностики.
Омметр – используется для проверки электроцепи на разрывы, напряжения в батареи и сопротивления в механизмах.
Компрессометр – применяется для измерения давления в цилиндрах двигателя. Благодаря ему можно определить пробитую прокладку ГБЦ, проблему с клапанами и прочие неисправности мотора.
Светодиодный пробник – для определения полярности на катушке, модулях зажигания и форсунках.

Именно с применением этих устройств проводится глобальная диагностика силового агрегата.

Но все же, на что нужно обращать особое внимание? В первую очередь осмотрите все имеющиеся датчики и проводку на предмет разрывов. Если автомобиль дымит, плохо заводится и вырабатывает специфический аромат, тогда скорее всего – проблема с инжектором. Масляный след на форсунках говорит о загрязнения системы, которую необходимо промыть. При желании процедуру реально провести и собственноручно.

Ходовой механизм

Исправная подвеска – залог безопасного передвижения машины, поэтому нужно не только своевременно реагировать на возможные неприятности, но и проводить периодическую диагностику. К тому же любая поломка в этой области не позволит выставить развал-схождение Осмотрим агрегаты, наиболее подверженные поломки агрегаты «ходовки».

Уровень изнашивания определяется по положению кузова.

Чистый корпус и бесшумная работа – главные признаки справных деталей. Довольно часто изнашиваются уплотнительные резинки, что приводит к неприятному постукиванию. Закрепленный амортизатор не должен иметь люфт.

Они же сайлент-блоки в нашем случае соединенные с нижними рычагами. Диагностика осуществляется с помощью монтировки, сверху на шаровую прилагается усилие вследствие чего палец не должен болтаться. В другом случае, придется снять шаровую с кулака и пошевелить палец, если он вращается легко, без применения силы – негодна шаровая. Когда же ход пальца тугой, скорее всего – проблемы с кулаком.

Физическую их поломку определить несложно, но здесь чаще докучают уплотнительные резинки. Для их диагностики тяги раскачивают на определение люфта.

О его поломки сигнализирует характерный гул во время вращения колеса.

Наконечники и рулевые тяги.

Проверяют поворачивая колесо руками, параллельно контролирую рукой непосредственно тягу. В исправном варианте зазор отсутствует.

При ее поломке, на руле непременно почувствуется люфт, а также появятся посторонние звуки.

Знакомое многим потрескивание при повороте руля, устраняется заменой детали.

Компьютерная диагностика

Когда дело касается бортового компьютера все мы смотрим в сторону автосервисов, но стоит ли переплачивать? Имея даже знания ПК на уровне пользователя, вы сможете проверить многие системы автомобиля, включая управления двигателем.

Для этого нужно всего лишь найти специальный разъем для подключения ноутбука или другого гаджета (под рулевой рейкой). Специальный адаптер для диагностики соединит ПК с бортовым компьютером, он совместим с любой моделью ВАЗ.

Установив программное обеспечение (диск в комплекте к кабелю), вы получите эффективные средства для компьютерной диагностики, той самой, которую вам предлагают профессионалы.

Ниже на видео, можно получить подробную информацию об использовании и возможностях такого USB-кабеля. У меня же на этом все, до скорого!

Инструкция по выполнению диагностики через ноутбук своими руками

Для диагностики понадобится ноутбук и диагностический адаптер. Ноутбук может быть любой мощности, это не имеет значения для диагностирования. Адаптер универсальный и подходит для всех моделей ВАЗ (автор видео — KV Avtoservis).

Возможно несоответствие диагностических колодок. В таком случае можно купить переходник. В комплекте с адаптером поставляется программа для диагностики, но программное обеспечение можно скачать из интернета на специализированных сайтах. Набор функций у них одинаковый, могут отличаться уникальными фишками.

При подключении ноутбука зажигание должно быть отключено.

Один конец адаптера вставляется в ДР, а другой непосредственно в USB порт ноутбука. После подключения адаптера включаем зажигание. На следующем этапе запускаем программу и начинаем диагностические работы. При запуске программы происходит соединение компьютера с электронным блоком управления.

Интерфейс будет зависеть от скаченной программы. Это могут быть списки с показателями либо графики со значениями. Основываясь на этих показаниях, можно сделать первые выводы о работе двигателя и основных систем автомобиля.

Инструкция по диагностике ВАЗ 2114, 2113 через OBD2 разъем своими руками через ноутбук или смартфон

Определить, где находится OBD2 разъем

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для ВАЗ 2114 зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для ВАЗ 2114»

Скачать диагностическую программу для сканера

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Читать дальше: Лексус 570 дизель отзывы

Для подбора программы для адаптера перейдите в раздел: «Программы»

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок ВАЗ 2114»

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

Scan Tool Pro — бюджетный мультисканер для ВАЗ 2114, 2113

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2020 — пока что самая стабильная версия. Сканер имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с ВАЗ 2114 с OBD2 разъёмом и GM12 при подключении через переходник.

По ссылке указанной справа можно ознакомиться со сканером для автодиагностики «Scan Tool Pro». Это сайт официального дилера, который дает гарантию 12 месяцев.

Диагностика датчиков ВАЗ 2114 инжектор 8 и 16 клапанов

Через данную шину можно продиагностировать дачтики электронной системы управления двигателем автомобиля. Качество анализа зависит от применяемого оборудования и сервисного ПО.

Лямбда зонд

Сканер считывает текущие значения работы кислородного датчика. По показателям программы, например OpenDiag, можно судить о состоянии узла:

рабочий – 0,007-0,7 В;
требуется замена – выше 0,8 В.

График не должен иметь разрывов, зависаний амплитуды.

Датчик дроссельной заслонки

На экране программы отображаются процентные значения положения. Полностью открытая заслонка – 100%. Коды неисправности: Р0122, Р0123.

Другие датчики и их диагностика через OBD2

На автомобиле так же доступен сервис:

Электронный газ (при наличии);
Фиксатор детонации;
Датчик положения КВ и РВ;
Диагностика ДМРВ;
Датчик скорости;
Датчик холостого хода;
Датчик температуры охлаждающей жидкости;
Датчик температуры двигателя;
Датчик давления масла;
Датчик давления воздуха;
Датчик давления Топлива;
Другие датчики и их диагностика через OBD2.

Не видит ЭБУ ВАЗ 2114 – что делать, частые причины

Ситуация возможна, если определенные модели ЭБУ считывать ELM327. Существует конфликт протоколов, диагностическая программа не может подобрать правильную конфигурацию связи. Выход:

попробовать другое ПО;
выполнить подключение другим сканером.

Модели оборудования, типа ВМ9213, позволят решить конфликт.

Диагностика АБС через OBD2 разъем

Методика проверки системы ABS аналогична. Показания считываются с тормозного блока. Выводы можно сделать на основании отображаемых данных. Более деталбная диагностика АБС, допустима, если предусмотрена CAN шина и электронный модуль ABS.

скорость вращения колес;
режим клапанов системы;
статус нагнетателя.

Данные выводятся для каждого колеса.

Диагностика ошибок и расшифровка

В режиме самостоятельной диагностики, модуль отображает на экране кодовое значение ошибки в одно или двузначном режиме. Стоит отметить, что значения ошибок могут складываться. Пример: ошибка 5 означает наличие кода 4 и 1 в памяти контроллера.

Сканирование внешней аппаратурой позволяет глубже проанализировать работу систем машины. Прибор считывает ошибки из памяти и отображает их в трех и четырехзначном виде. Пользуясь таблицей кодов можно быстро определить дефектный узел.

Диагностика двигателя через OBD2 — ВАЗ 2114

Анализ электронной цепи Лады зависит от используемого сканера и сервисного ПО. Большую часть датчиков возможно продиагностировать самостоятельно. Расшифровка, сброс ошибок выполняются по аналогичной схеме: программа считывает память контроллера, дефект устраняется, код стирается из ПЗУ. Анализ параметров возможен и в режиме езды.

Для подробного изучения датчиков и систем управления двигателем ознакомьтесь с документацией ниже.

Lada 2115 › Logbook › 37. Самостоятельная диагностика систем ВАЗ 2115 с помощью адаптера VAG-COM

Ну не удержался и купил ништячок такой для диагностики авто, да у меня есть БК, но и шнур решил купить, ну и естественно проверил его работоспособность)) Если кому нужен, обращайтесь.

Пошел в машину, сунул его в диагностическую колодку, в проге на буке запустил поиск адаптера, прога адаптер нашла, все гуд!

Очень долго соединялся, очень долго… ДЛЯ УМНИКОВ:

зажигание было включено!

В итоге не с мог соединится =(

Причиной отказа в соединении похоже стал именно БК, как только я его отключил(и питание и К-линию) все пошло хорошо.

Вот что смог определить о ЭБУ и Авто

Вот списки того, данные каких датчиков я могу просматривать

Объединил в кучу все показания

И еще часть «Коды АЦП» — напряжения на разных датчиках.

Так же есть вот такой вид. Список очень большой, сделал только один скрин.

Еще раз убедился что ошибок нет. БК так же ошибок не показывал.

Вот еще данные о АВТО и ЭБУ

И вот еще данные. Я так понял, отсечки у меня нет)) Можно крутить до 8000 об/мин

Есть вопросы? Задавайте!

Recommendations

Comments 219

Привет!Вот как значит может быть!БК(мультитроник)У меня тоже устанолен и подключен как раз на (7) ногу.Значит такое может тоже быть ЭБУ(21124-1411020-31)ОБД2 v2.1(пишет нет связи с ЭБУ)Интерфейс не установлен.Ну как то так.

Да 100% его отключать нужно, конфликт образуется.

Привет, можешь дать ссылку на шнурок? и с каким чипом нужно покупать?

Привет. 4 года назад покупал, ссылок нет. Какой чип был не помню, но возможно что RS232, по чипу не подскажу.

Здравствуйте Уважаемый. ВАЗ 2104, могу ли я провести полную диагностику этой машины с помощью этого шнура? ЭБУ декабрь7.2. В программе OpenDiag Free, судя по вашим скринам — некоторые функции отключены как я понял или не так?

Здравствуйте. Да, можно, главное что бы разъем был такой же, а не 12 контактный.

Какие то функции возможно просто нельзя глянуть, что то может и отключено, а что то может и вовсе нельзя посмотреть.

Спасибо. Ну чтобы просмотреть нужные мне функции на машине, видимо нужна полная версия этой программы или искать другую. А такие функции в Free версии имеются в доступе: ДМРВ — проверка положение дроссельной заслонки, проверка датчиков кислорода и ТОЖ, датчик скорости, пропуск вспышек на свечах, расход воздуха и расход топлива, ну в смысле самые необходимые?

Показание, вольтаж этих датчиков, будет показывать, все что эта программа могла видеть есть на скринах, нынешнее состояние программы я не знаю. Я больше для проверки ошибок покупал шнур, все остальное меня мало интересовало.

Привет. У меня 2114 2006 года. ЭБУ: 2111-1411020-81. Как я понял, прошивка: A203EL36.

Такая проблема как у тебя на фото. «Не удалось подключиться к ЭБУ».

Что можно с этим сделать? Ни один диагност не может подключиться, любым оборудованием.

Бортовик есть? Если есть, его отключать надо. Если нету, то смотреть проводку, может там все перепутано или вообще не хватает проводов. Диагностики олени если не могут подключиться. Там всего 3 провода нужно что бы подключиться.

надо проводку тогда смотреть. я не экстрасенс
