Как поменять датчик охлаждающей жидкости Киа Рио

Принцип работы датчика

В большинстве своем на транспортные средства устанавливается указатель температуры охлаждающей жидкости логометрического вида. Принцип работы такого устройства заключается во взаимодействии поля постоянного магнита с магнитным полем измерительных обмоток. Как правило, таких обмоток три, и по ним проходит напряжение. В свою очередь, постоянный магнит соединен со стрелкой, которая и показывает водителю состояние температуры.

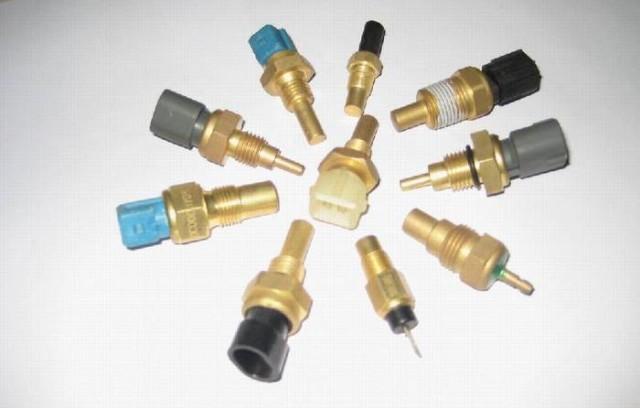

Новые датчики измерения температуры антифриза

Датчик указателя температуры охлаждающей жидкости передает информацию блоку управления мотором. Затем эти данные участвуют в корректировке электронного впрыска бензина и регулировании момента зажигания. В зависимости от типа мотора, устройство может эксплуатироваться для активации вентилятора охлаждения, который установлен непосредственно на радиаторе антифриза (охлаждающей жидкости). Также данная информация может выводиться на панель приборов, если эта функция присутствует в транспортном средстве.

Иными словами, принцип работы датчика температуры антифриза заключается в обеспечении оперативного прогрева мотора при его старте и поддержании рабочей температуры во время работы. В том случае, если рабочая температура двигателя изменяется, также меняется и сопротивление датчика. В зависимости от устройства элемента, изменение температуры сопровождается уменьшением или увеличением сопротивления.

Датчики теплового действия

Именно тепловой уровнемер чаще всего встречается в конструкции двигателей современных автомобилей. В основе датчика находится нагревательный элемент. Блок управления чередует фазы нагрева, кратковременно разогревая элемент до температуры, превышающей фактическую температуру масла в двигателе, и остывания. Именно длительность периода снижения температуры нагревательного элемента до температуры моторного масла, в который он погружен, и позволяет рассчитать фактический уровень.

Принцип работы уровнемера такого типа обуславливает наличие датчика температуры масла. Именно таково устройство и принцип работы датчика G266, устанавливающегося на многие автомобили Volkswagen, Skoda, Audi. Оба элемента совмещены в корпусе датчика уровня, который находится в поддоне картера двигателя.

Электротермические уровнемеры

Электротермические датчики уровня масла можно назвать подвидом тепловых уровнемеров. Основой датчика является нагревательный элемент (проволока) с высоким температурным коэффициентом сопротивления. Общее сопротивление нагревательного элемента зависит от температуры нагрева. Соответственно, чем глубже погружен датчик в смазывающе-охлаждающую жидкость, тем лучший отвод тепла от нагревательного элемента и тем меньше его сопротивление. Уровень масла рассчитывается блоком управления по фактической величине напряжения на выводах датчика.

Ультразвуковые измерители

Принцип работы основывается на использовании ультразвука – звуковых колебаний, частота которых превышает доступный человеческим органам восприятия диапазон частот. Степень отражения звуковых волн зависит от плотности материала, на который направлен источник звуковых колебаний. Поскольку плотности воздушной среды и моторного масла разнятся, на границе уровня масла в поддоне звуковые волны отражаются. Отраженные колебания улавливаются приемником, а временной интервал между переданным и отраженным сигналом используется для расчета уровня масла в двигателе.

Устройство датчика G266, использующееся в конструкции авто VAG-Group.

Также в корпус включен PTC-резистор, который позволяет измерить температуру масла. Помимо измерительного элемента, устройство включает в себя электронный измерительный блок, который обрабатывает ультразвуковые сигналы и сигналы от PTC-резистора. С цифрового логического модуля сигналы, преобразованные в понятный для блоков управления язык – ШИМ-сигнал, через ЭБУ двигателя отправляются на щиток приборной панели.

Преимущества перед тепловыми элементами

• Низкое потребление тока.
• Быстрота прохождения сигнала.
• Возможность реализации графической индикации фактического уровня масла в двигателе.

Алгоритмы измерений

• Статический контроль. Двигатель заглушен больше 60 сек., автомобиль неподвижен (должен быть затянут стояночный тормоз). Для нивелирования погрешности измерений принимается во внимание возможное наклонное положение кузова автомобиля. Чтобы владелец не ждал данных после включения зажигания, измерение уровня происходит сразу после открытия водительской двери.
• Динамический контроль уровня. Задействован, когда автомобиль находится в движении. При этом учитываются: обороты коленчатого вала, продольное и поперечное ускорение, температура двигателя, положение концевого выключателя капота. При этом цикл движения с момента последнего срабатывания капота должен быть больше 50 км.

Роль концевика капота

VAG в автомобилях VW, Audi, Seat, Skoda использует довольно интересную схему подключения датчика уровня масла в двигателе. Если индикатор низкого уровня загорелся, то для его погасания должны быть выполнены 2 условия:

• срабатывание концевика капота (логично, что без открытия капота невозможно долить масло);
• пополнен уровень.

Если после загорания лампочки низкого уровня вы открыли капот, но не восполнили недостачу, индикация потухнет и загорится повторно только спустя 100 км. В случае критического количества смазывающе-охлаждающей жидкости, на приборной панели загорится лампочка низкого давления масла.

Если на автомобиле неисправен концевик капота, лампочка не потухнет, даже если уровень будет в норме. Эту особенность схемы подключения нужно учитывать при диагностике системы.

Режимы световой индикации

Простейшее устройство системы контроля количества жидкости предполагает лишь зажигания лампочки (масленки) на приборной панели. Более продвинутые системы, использующиеся в том числе и VW, имеют несколько режимов световой индикации низкого уровня смазки в моторе.

На автомобилях с графическим отображением количество масла можно оценить по проецирующейся на экран шкале.

Где он расположен?

Датчик температуры охлаждающей жидкости (далее — ДТОЖ) во всех транспортных средствах обычно установлен в одном и том же месте. В частности — рядом с корпусом термостата во впускном коллекторе. Но иногда его расположение зависит исключительно от производителя машины. Однако есть автомобили, где в этом месте вы его можете не найти. Очень редко инженеры компаний-производителей ставят эти устройства непосредственно в головке цилиндра.

Старый датчик измерения температуры

Но и это не предел. Иногда разработчики авто и вовсе устанавливают два устройства на машину: один в блоке цилиндров мотора и один возле термостата. А некоторые производители ставят элемент в электронном блоке управления, а второй — для вентилятора охлаждения радиатора. Поэтому, если на вашем авто не работает указатель температуры охлаждающей жидкости, а вы не знаете, где он расположен, то помочь вам сможет только инструкция по эксплуатации.

В любом случае элемент будет установлен так, чтобы его конец соприкасался непосредственно с охлаждающей жидкостью, а сам он находился рядом с термостатом. Только таким образом его сигнал может быть правильным. Если уровень антифриза в системе слишком низкий, показания устройства могут быть неправильными.

Видео от Дениса Рема «Замена датчика температуры ОЖ в автомобиле Audi A3»

Замена ДТОЖ не представляет собой трудоемкий процесс, однако сложности может вызвать место расположение элемента. Если вы готовы к самостоятельной замене, то просто придерживайтесь определенных шагов, указанных в инструкции. А если вы неуверенны в своих силах, это дело лучше доверить мастеру на СТО.

Преобразователь указателя температуры антифриза

Разумеется, чтобы точно знать, что ДТОЖ вышел из строя, необходимо определить его неисправность. Далее мы расскажем вам, как проверить датчик температуры охлаждающей жидкости.

Если элемент вышел из строя, об этом могут сказать следующие признаки:

• ухудшилась управляемость транспортного средства;
• при езде на холодном моторе, вы почувствуете неправильное качество выхлопа (вы сможете это услышать);
• на 100 километров пробега увеличивается расход бензина;
• ухудшение качества состава отработанных газов, если система мотора отказалась переходить в замкнутый режим.

Как показывает практика, неисправности ДТОЖ проявляются в результате некачественно выполненной электропроводки (если какой-нибудь провод «перебился»). Также могут возникнуть проблемы, если провода или же соединения окислились и проржавели. Иногда даже сам датчик вполне рабочий, а проблема кроется именно в проводах.

Измерение сопротивления ДТОЖ
Если же термостат нерабочий или он был неправильно подобран для конкретной модели транспортного средства, то ДТОЖ также покажет низкую рабочую температуру. С данным устройством может быть связано много проблем, неисправность термостата и проводка — это только часть из возможных поломок. По каким причинам может неправильно работать ДТОЖ:

• вышел из строя вход с ДТОЖ на блок управления мотором;
• в системе очень низкий уровень антифриза;
• вышли из строя вентиляторы охлаждения;
• двигатель начал функционировать на авто-запуске (блок управления не может «понять», почему двигатель долго работает и не прогревается);
• радиатор печки работает в усиленном режиме. Этот элемент системы будет сильно охлаждать жидкость, что способствует скачкам стрелки ДТОЖ на панели приборов авто. В результате этого блок управления примет информацию датчика за недействительную.

Общее положение

Ни для кого не секрет, что двигатель в любом автомобиле является главной частью его конструкции. При создании автомобиля инженеры учли все необходимые моменты, связанные с обеспечением безопасности и надежности всех элементов транспорта.

Одной из важных особенностей всей конструкции является датчик уровня охлаждающей жидкости.

Благодаря этой детали обеспечивается надежный контроль необходимого количества антифриза в системе расширителя. Принцип работы этой детали достаточно прост, так как простота конструкции является залогом надежности.

Внутри данной детали находится специальная обмотка, которая создает электромагнитное поле, вокруг данной обмотки закреплен круглый магнит (поплавок), который меняет сопротивление на выходе из обмотки. Такая система получила название «геркон». Главный блок управления следит за показателями данного сенсора и изменяет данные в случае того или иного сопротивления обмотки. Таким образом, происходит тщательный контроль уровня хладагента внутри системы.

Находится данный элемент внутри бачка расширителя, как правило, на дне его корпуса. В результате, когда жидкость превышает порог поплавка, датчик информирует блок управления о том, что уровень имеет положительный допуск. Если объем хладагента в бачке опускается ниже поплавка, датчик меняет сопротивление, тем самым, ЭБУ сообщает водителю о том, что уровень критический и следует восполнить запас антифриза. Такая схема является наиболее распространенной среди современных авто.

Внимание! Доливать антифриз нужно только на остывший двигатель, иначе велик риск повредить целостность системы.

Уровень хладагента необходимо проверять утром на полностью холодном двигателе, так как антифриз имеет свойство расширяться. Также нужно контролировать состояние электрических контактов на схеме, приходящих к данному сенсору. Велика вероятность того, что могут повредиться те или иные провода, с помощью которых датчик осуществляет контроль над уровнем антифриза. Что касается ремонта и восстановления данного агрегата, этот процесс невозможен. Технология производства данного элемента основана на полностью герметичном корпусе, который отливается в специальных формах, и его разборка полностью невозможна. К счастью, стоимость подобных деталей сведена к минимуму, и осуществить ее полноценную замену может практически каждый автовладелец.
