Замена датчика кислорода на Ладе Гранте

Как дела с гарантией?

На фоне такого отношения к потребителю резко негативное отношение вызывает позиция, занятая концерном Kia. В сервисной книжке автомобилей этой марки до начала 2020 года красовалась надпись, что гарантийные обязательства на каталитический нейтрализатор простираются вплоть до 1(!) тысячи километров. Грубо говоря, на две заправки топливом, а потом «плохой русский бензин» может повредить каталитический нейтрализатор, но фирма за это уже не отвечает. Правда, с 2020 года гарантия на каталитический нейтрализатор была продлена до 150 тыс. км.

Toyota Carina Е

В общем, погорело и перестало. Вернулся к машине, открыл капот, вскрыл крышку распределителя, а там болото. Влагу вытер, просушил и добрался-таки до офиса. А теперь ответьте на вопрос: где, по-вашему, горело топливо?

А если все-таки конец?

Вышедший из строя каталитический нейтрализатор на негарантийной машине заменять оригинальным сможет и захочет далеко не каждый. До

рого это. Какие варианты развития событий?

1. Просто выбить начинку из нейтрализатора. Это требует перепрошивки блока управления, чтобы он «закрыл глаза» на сигнал со второго кислородного датчика, либо установки механической или электронной обманки. Механическая представляет собой втулку, в которой закреплен кусочек каталитического нейтрализатора, а электронная просто имитирует правильный сигнал датчика кислорода.
2. Выбить начинку и установить вместо нее пламягаситель. Он представляет собой несколько камер с отверстиями, служащими для снижения температуры и давления газов. Это несколько уменьшает шум и облегчает режим работы других элементов системы выпуска отработавших газов. «Мозги» автомобиля предстоит обмануть, как описано выше.
3. Установить вместо керамического блока универсальный ремонтный каталитический нейтрализатор. Чаще всего на металлической, а не керамической основе. Степень очистки будет немного ниже, но «вредителями» вы себя чувствовать не будете.

Расскажите, а как происходило ваше общение с «чудовищем под днищем» — каталитическим нейтрализатором: работает, вырезан, заменен?

С «историями болезней» автомобилей прошлых поколений можно познакомиться, пройдя по ссылке.

Минусы удаления катализатора.

1. Главный минус удаления катализатора это — Запах выхлопных газов! Запах выхлопных газов в вашем автомобиле вряд ли принесет вам положительные эмоции. Аромат станет немного более едким и резким. Так ли вам важна экономия пары тысяч рублей? Чтобы мириться с едким запахом. И так ли долго будет у вас машина в пользовании что вам важно, что катализатор выйдет из строя через 100.000-150.000 километров?
2. Если вы используете некачественные пламегасители, то в итоге в большинстве случаев возникают проблемы с перегревом двигателя, прогоранием глушителя или резонатора. Используя качественную деталь и выбирая сервис с высококвалифицированными специалистами, вы исключаете данные неприятности.
3. Возможна некорректная работа механической обманки катализатора. На некоторых моделях авто возможны такие проблемы, и в таких случаях необходимо программное удаление катализатора.
4. Загрязнение окружающей среды выхлопными газами. Часто автолюбители совсем забывают о важности этого пункта. Мы считаем, что забота об атмосфере, о том, чем мы с вами дышим, является не менее весомым аргументом, чем вышеперечисленные.

Итог: Закрыв глаза на сохранение экологии, удаление катализатора в высококвалифицированном и надежном сервисе несет за собой лишь одну проблему, остальные же решаются еще в момент удаления детали руками грамотных специалистов. А проблема эта – запах выхлопных газов в вашем авто. Конечно, их ощущают далеко не все автолюбители, но для некоторых людей это действительно важно. Например, для чувствительных женщин данная проблема бывает очень существенна. Поэтому выбор между заменой катализатора на новый и его удалением напрямую зависит от ваших личных предпочтений и денежных средств.

Снятие катколлектора Lada Granta

Инструменты:

• Ключ трещоточный
• Удлинитель
• Головка на 8 мм
• Головка на 13 мм
• Гаечный ключ рожковый на 10 мм
• Гаечный ключ рожковый на 22 мм
• Гаечный ключ накидной прямой на 13 мм
• Плоскогубцы
• Зубило
• Молоток средний
• Отвертка крестовая средняя

Детали и расходники:

• Аэрозольная смазка типа WD-40 или аналогичная
• Прокладка катколлектора и впускной трубы
• Комплект гаек крепления катколлектора к блоку цилиндров
• Графитовая смазка
• Ветошь

Примечания:

Работу проводите при замене прокладки в соединении катколлектора и впускной трубы с головкой блока цилиндров или при снятии головки блока цилиндров. Место стыка катколлектора и впускной трубы с привалочной плоскостью головки блока цилиндров уплотнено металлической прокладкой. В случае, когда прокладка прогорела или ослабла затяжка гаек крепления катколлектора и впускной трубы, отработавшие газы могут выходить через данное соединение наружу, что сопровождается характерным звуком. Если подтяжкой гаек крепления впускной трубы и катколлектора устранить дефект не удается, необходимо заменить прокладку.

Работу выполняйте на смотровой яме или эстакаде. Во избежание ожогов приступать к работе рекомендуется после остывания системы выпуска отработавших газов.

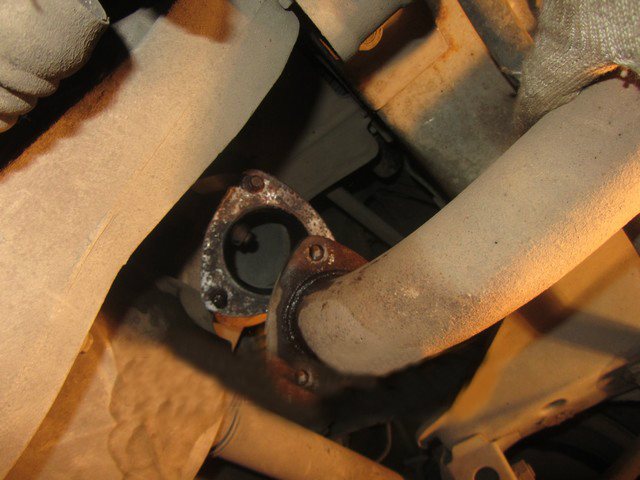

1. Отсоедините фланец катколлектора от фланца трубы дополнительного глушителя, как это написано здесь.

2. Снимите впускной коллектор в сборе с дроссельным узлом, как описано здесь.

3. Отсоедините колодки проводов датчиков концентрации кислорода (ДК) от колодок жгута проводов системы управления двигателем и снимите эти датчики, как описано здесь (управляющий ДК) и здесь (диагностический ДК).

4. Головкой на 13 мм отверните два болта крепления катколлектора к кронштейну блока цилиндров.

5. Головкой на 13 мм отверните болты крепления кронштейна к блоку цилиндров.

6. Головкой на 8 мм отверните два болта (см. первое фото), а ключом на 10 мм – гайку (см. второе фото) крепления теплозащитного экрана внутреннего ШРУСа привода правого колеса к кронштейну задней опоры силового агрегата.

7. Снимите теплозащитный экран вместе с кронштейнами.

8. Сдвиньте катколлектор по шпилькам головки блока цилиндров и выньте его вверх.

9. Снимите металлическую прокладку катколлектора и впускной трубы.

10. Перед монтажом катколлектора и впускной трубы очистите ветошью привалочные поверхности головки блока цилиндров, катколлектора и впускной трубы от нагара и установите новую прокладку.

11. Перед заворачиванием новых гаек крепления нанесите на шпильки головки блока цилиндров графитовую смазку.

12. Гайки крепления затягиваем предписанным моментом.

Примечания:

Перед установкой теплозащитного экрана он должен быть подсобран с кронштейнами катколлектора, но гайка крепления теплозащитного экрана к кронштейну не должна быть затянута, также не должны быть затянуты болты, соединяющие оба кронштейна.

После установки теплозащитного экрана с кронштейнами на прежнее место необходимо проверить, чтобы все отверстия экрана и кронштейнов совпали с отверстиями под болты крепления. После того, как болты будут наживлены, необходимо проверить, чтобы вся конструкция из этих деталей находилась в свободном состоянии. После этого можно постепенно, шаг за шагом, равномерно заворачивать болты крепления, одновременно проверяя, чтобы не было какого-либо перекоса деталей.

13. Установите все снятые детали в порядке, обратном снятию.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

Последовательность действий при самостоятельной замене датчика кислорода на Ладе Гранте

1. Автомобиль помещаем в периметр ремонтной зоны, принимаем основные меры безопасности, фиксируем задний ряд колес во избежание произвольного отката.
2. Скидываем аккумуляторные клеммы с целью недопущения короткого замыкания в цепи.
3. Если у вас Лада Гранта 8-ми клапанная, то декоративная плита отсутствует. В 16-ти клапанной модификации предварительно отщелкиваем плиту, извлекаем ее, после чего снимаем ресивер (ключ на «19»). Он расположен с тыльной стороны моторного отсека.

Расположение управляющего датчика концентрации кислорода

: 1 – место соединения колодки жгута проводов датчика с колодкой жгута проводов системы управления двигателем; 2 – пластмассовый держатель жгута проводов датчика; 3 – управляющий датчик концентрации кислорода.

1. Сжимаем по бокам колодку с проводами, отщелкиваем пластмассовый фиксатор, вынимаем держатель из отверстия в экране рулевого механизма.

Вынимаем держатель

1. Ключом на «22» выкручиваем диагностический ДК из отверстия в катколлекторе. Из-за работы в условиях высоких температур ДК часто прикипает к металлической основе. Прикладываем усилие, срываем лямбда –зонд.

Выкручиваем диагностический ДК

1. Из-под днища машины в области расположения правого привода отвинчиваем второй (диагностический) датчик кислорода ключом на «17». Предварительно устанавливаем машину на смотровую яму, вывешиваем гидравлическим подъемным механизмом. Визуально ДК на Лада Гранта расположен после нейтрализатора газов.

Отсоединение задней опоры подвески силового агрегата автомобиля Lada Granta 2190: 1 — гайка (дет. 1118-1001257) фиксации опоры мотора; 2 — задняя опора (дет. 2190-1001033) подвески силового агрегата

У диагностического датчика колодка с проводами расположена в моторном отсеке. Распиновка ближе к рулевой рейке, металлической перегородке с салоном.

1. Отжимаем фиксатор, извлекаем колодку с проводами.

Отжимаем фиксатор

1. Ключом на «22» выкручиваем ДК из отверстия катколлектора.

1. Извлекаем лямбда-зонд.
2. Проводим дефектовку посадочного места, проверяем целостность проводки, резьбы, собираем конструкцию в обратной последовательности.

Проводим дефектовку

Водителю на заметку! Перед завинчиванием ДК обязательно смазываем резьбу тонким слоем графитной смазки. Затягиваем каждый из ДК при помощи динамометрического ключа с усилием 40 Нм.

Удаление катализатора. Плюсы и минусы, расход, прошивка – раскрываем все секреты

Зачастую ко мне на блог (да и на канал), приходит очень много вопросов касательно катализатора, а у некоторых читателей в голове есть еще много заблуждений. Одно из них (для примера) — что если удалить эту часть глушителя, то для автомобиля это ОЧЕНЬ плохо, он буквально встанет и откажется ехать! Я решил ответить на все вопросы сразу, поэтому сегодня будем говорить: — стоит ли его удалять или не стоит (какие есть плюсы и минусы такой манипуляции), какой будет расход после вырезания, нужно ли прошивать ЭБУ (и чем это грозит), ну и пару слов про «обманку». В общем будет интересно, как обычно видео версия в конце …

Плюсы и минусы удаления

Я подготовил небольшую табличку с плюсами и минусами что будет, если удалить катализатор

МИНУСЫ	ПЛЮСЫ
Увеличение вредных веществ в выхлопе, снижение экологической составляющей	Не нужно покупать новый катализатор, ведь он стоит очень даже недешево
Запах выхлопа, становится намного токсичнее, иногда этот выхлоп проникает в машину (неприятно пахнет)	Небольшое увеличение мощности (реально небольшое в уровень погрешности, около 3%)
Звук выхлопа. После выбивания сот катализатора, желательно ставить пламегаситель иначе будет звенящий звук от пустой «банки» (особенно на высоких оборотах)	Можно установить вместо пустой банки паук 4-2-1 или 4-1, плюс еще к мощности (что говорится на «ровном месте»)
Нужно ставить либо обманку, либо новую прошивку под ЕВРО2	Снижение расхода топлива (также около 3%)
Увеличение ресурса силового агрегата, ведь керамическая пыль может попасть в камеры сгорания и преждевременно износить его

Как видите плюсов немного больше, самый существенный это цена всей этой переделки (удалить будет стоять в разы, если не десятки раз — дешевле).

Сейчас видео версия, смотрим.

В заключении хочется сказать убирать катализатор – СОВСЕМ НЕ ПРАВИЛЬНО именно с точки зрения ЭКОЛОГИИ. Ведь наша планета и так загрязнена, а таким образом вы делаете ее еще грязнее!

НА этом заканчиваю, думаю, этот материал поможет сделать вам правильный выбор. Искренне ваш АВТОБЛОГГЕР.

(56 голосов, средний: 4,50 из 5)

Удалить катализатор на ВАЗ Гранта – это ответственная работа, требующая особых знаний и большого опыта. Если вы хотите избежать проблем в будущем, обратитесь в центр выхлопных систем RamFlow. Мы проводим физическое и программное удаление каталитических нейтрализаторов, устанавливаем взамен «обманки» и пламегасители. Такой подход к работе исключает активацию лампочки Check Engine и переход двигателя в аварийный режим.

Перед тем как выбить, убрать или вырезать катализатор мастера анализируют бортовые ошибки. Выявление причины неисправности позволит избежать более серьёзных проблем в будущем. Услуга включает:

• программное отключение катализатора;
• физическое удаление блока;
• выполнение прошивки электронного блока управления;
• установку «обманки» кислородного датчика.

При необходимости после снятия катализатора может быть установлен пламегаситель. Приезжайте в нашу автомастерскую с 9:00 до 22:00 по адресу г. Москва, пр-д Береговой, д. 2, стр. 7. Мы открыты 7 дней в неделю.

Для чего нужен катализатор

У меня уже есть статья — что это такое, повторять я ее не буду. Вам нужно понять, что катализатор (а по научному каталитический нейтрализатор), нужен только для того, чтобы очистить выхлоп автомобиля от вредных выбросов и сделать их менее вредными.

Простыми словами он очищает вредные газы (причем раскаляясь почти «докрасна») и из вредных CO, CH и прочих соединений выходят «почти» безобидные CO2 и N2, O2. Таким образом, мы хоть немного сохраняем окружающую среду.

Устроен он достаточно просто – это утолщенная труба, которая внутри имеет как бы соты, только длинные и полые. Сделаны они обычно из керамических элементов с напылением благородных металлов (обычно используют металлы платиновой группы — иридий, родий, паладий).

Именно из-за этого стоит он мягко сказать — не мало, от 30 до 150 000 рублей, все зависит от класса автомобиля и его объема.

Чтобы газы из токсичных превратились в менее вредные — температура катализатора должна быть около 750 градусов Цельсия, иначе химическая реакция происходить не будет. Газы которые выходят из двигателя автомобиля имеют температуру примерно 500 – 550 градусов Цельсия (что недостаточно), когда они проходят через катализатор происходит химическая реакция с выделением тепла, таким образом, разогрев как раз такой который нужен (750 – 900 градусов).

Выбил катализатор, это плохо для машины?

Как я писал сверху это просто система экологии, и если ее не будет, то машина наоборот улучшит свои характеристики (мощность, расход). Если сказать просто, то двигателю все равно до этого нейтрализатора, есть он или его нет.

Но почему же на многих машинах, если этот узел вышел из строя (скажем, оплавился, забился или посыпался), начинает гореть CHECK ENGINE и авто начинает вести себя не нормально, пропадает тяга, иногда немного троит, да банально вообще может не запуститься.

И тут друзья все просто. Если катализатор оплавился или забился, то отработанные газы не могут через него нормально пройти, а это означает, что часть возвращается обратно в камеру сгорания и делает вновь поступившую горючую смесь менее эффективной. Мотор душит сам себя.

Если оплавления нет, но загорелся «ЧЕК» то возможно, от большого пробега он просто износился. В современных машинах есть так называемые датчики кислорода (лямбда зонты), один стоит перед катализатором, другой после и улавливает наличие вредных соединений, если их процент вырос — то вторая (или еще называют нижняя «лямбда») подает сигнал, что нейтрализатор не работает (либо делает свою работу не так как нужно) И ЕГО НУЖНО ЗАМЕНИТЬ. Кстати некоторые машины могут даже не запуститься (дань экологии).

Таким образом — выбивая или удаляя его, вы просто освобождаете выпускной тракт автомобиля от препятствия в виде фильтра и понижаете его экологическую норму. НО ЕЩЕ РАЗ — ЭТО НИКАК НЕ СКАЗЫВАЕТСЯ НА РЕСУРСЕ СИЛОВОГО АГРЕГАТА!

НО чтобы ваш автомобиль нормально ездил вам нужно «прошиться» под пониженный экологический класс (обычно это ЕВРО2) или поставить обманку. Иначе программа в ЭБУ не даст вам нормально ездить.

Зачем нужна замена катализатора на автомобиле Калина с двигателем 8 клапанов: причины и последствия

• Использование топливных присадок.
• Неудовлетворительное качество горючего.
• Несбалансированная топливо-воздушная смесь по причине поломки кислородного датчика.
• Механическое повреждение катколлектора.
• Неправильная работа зажигания.

По большей части замена катализатора на Калине 8 клапанов делается в результате использования топлива низкого качества. Его медленное горение частично происходит в выхлопной. Детонация бензина разрушает керамическую структуру сот, которые со временем начинают сыпаться и забивать тонкие проходы. Мотор начинает перегреваться и теряет тягу.

Препятствие для свободного прохождения газов способствует увеличению их давления. Когда ДВС глушат, то в любом случае в одном из цилиндров клапанная система газораспределения остается открытой. Лишнее давление, которое должно было вылететь в выхлопную трубу, бросает частицы керамики обратно в камеру сгорания. При следующем запуске пыль смешается с маслом и превратится в абразивную пасту, что может привести к полному выходу из строя ДВС.

Что нужно знать

Прежде, чем выполнить замену неисправного катализатора авто Калина на 8 клапанов, нужно определиться с нормами токсичности у автомобиля – Euro 2 или выше. На вазовских моделях это выяснить несложно – в системе Евро 2 контроллер кислорода установлен до катколлектора. Начиная с третьего поколения экологических норм, диагностический зонд стоит еще и после нейтрализатора. Он сигнализирует об эффективности работы устройства.

Прошивка под ЕВРО2 и обманка – что это значит?

Как я написал сверху — второй датчик кислорода (нижняя лямбда) контролирует вредные выбросы. Их количество сейчас жестко регламентируется Европейскими стандартами, которые получили название «ЕВРО», я сейчас не буду рассказывать о ЕВРО «0-1» нас интересует именно второе поколение.

Итак, что такое ЕВРО2. Ввели его давно, а именно в 1996 году. НА тот момент машины получили инновационную систему, а именно катализатор. Как мы все с вами знаем, со временем он может забиваться, да и топливо тогда было не такое как сейчас, в нем было много серы, что способствовало забиванию сот намного быстрее, и как мы с вами знаем, машина начинала душить сама себя. Тогда инженеры установили датчик кислорода, он был всего один, и нужен был для улавливания CO2 в камере перед каталитическим нейтрализатором.

Если уровень CO2 повышался, это косвенно говорило о том — что катализатор забился (то есть проявляется эффект противодавления) датчик посылал эту информацию в ЭБУ и происходила корректировка зажигания, а именно уменьшение подачи топливной смеси. Таким образом, мощность намного падала, машина не ехала и владелец «волей-неволей» должен был ехать на СТО и менять эту запчасть.

НО как мы с вами знаем ценник, мягко говоря — ВЫСОКИЙ, поэтому многие владельцы просто удаляли эти соты и МОЩНОСТЬ ВОССТАНАВЛИВАЛАСЬ!

НО как? ДА все просто, уровень CO2 в камере перед нейтрализатором намного падал, датчик кислорода это фиксировал (что все в порядке) и машина ехала бодро и не принужденно. Устраивало это всех, НО ТОЛЬКО НЕ ЭКОЛОГОВ! Поэтому они ввели стандарт ЕВРО3 (сейчас уже существует стандарт ЕВРО5). Что изменилось, да просто появился второй датчик кислорода (нижняя лямбда) за катализатором. Принцип работы здесь такой — первая лямбда (перед фильтром) фиксирует уровень вредных веществ, вторая (после него) должна зафиксировать уровень намного меньший, потому как вредные вещества разложились.

Если вы удаляете соты катализатора, то оба датчика будут фиксировать одинаковые значения («второй» подает информацию в ЭБУ), таким образом — будет гореть CHECK ENGINE, мощность упадет, машина не едет. Теперь это не решает проблему.

Что делается прошивкой под ЕВРО2? Меняется прошивка в ЭБУ, вместо норм ЕВРО3,4, ставятся нормы ЕВРО2. Суть всех этих действий банальна — просто отключаем вторую нижнюю лямбду (остается только одна верхняя), машина начинает ездить как положено, без занижения мощности.

Но такие вмешательства в прошивку не совсем хорошо. Все дело в том, что выпускают их не сами , ладно что просто отключается вторая «лямбда», то есть просто корректировка показаний. А может быть этот программист захочет заложить какие-то не понятные алгоритмы в ЭБУ, мотор от этого точно не выиграет. Тут нужно быть очень осторожным.

Поэтому нашли второй выход, и как я считаю, он более правильный – установка обманки. Что такое обманка – по сути это «проставка» перед вторым датчиком кислорода, она как бы отодвигает его на большее расстояние от выхлопных газов, он фиксирует больше кислорода и начинает работать нормально.

Сейчас есть несколько вариантов обманок:

• Пустая. Это просто трубка с очень тоненьким отверстием на конце (та часть, которая вкручивается в глушитель), с другой стороны вкручивается датчик кислорода. Через нее проходит ограниченное количество вредных веществ из выхлопа, нет превышений и поэтому CHECK не горит.
• С мини-катализатором внутри. То есть прямо в «проставке» находятся как бы мини соты, которые также очищают выхлоп именно для фиксирования нормальных значений.
• Угловые. Это оба описанных сверху вида, только они делаются углом под 90 градусов, нужны для сложных мест.

Плюсы удаления катализатора.

1. Один из главных плюсов удаления катализатора это — Надежность процедуры! Один раз удалил и забыл. Срок службы катализатора в условиях России обычно от 100 до 150 тысяч. Главные враги катализаторов — это некачественный бензин, и плохое состояние двигателя (потребление масла, пропуски зажигания… и т.п.). Если у вас плохое состояние двигателя, или двигатель потребляет и жрёт много масла, то новый катализатор быстро выйдет из строя, и в нем смысла нет. Пламегаситель (стронгер) не обращает внимание ни на качество бензина не на масло, ему просто всё равно. Если у вас нет проблем с двигателем, и вы заправляетесь на нормальных заправках, то новый катализатор прослужит вам много лет верой и правдой!

Тут все зависит от ваших предпочтений и состояния вашей машины.

1. Не так дорого, как замена самого катализатора, что, конечно, экономит ваши средства.
2. Относительное увеличение мощности вашего автомобиля. Но по сравнению с заменой катализатора оно составляет всего 1%-3%. Многие компании утверждают, что удаление катализатора дает +10% л.с. – это не совсем так. Дело в том, что, когда катализатор забивается и выходит из строя, он выполняет функцию «пробки» в выхлопной системе и сам по себе понижает мощность автомобиля на 10%-15%. Удаляя катализатор, авто не становится мощнее, а просто возвращается к своим изначальным характеристикам.
3. Уменьшается расход топлива, но это также не всегда. Расход может уменьшаться или увеличиваться в зависимости от модели автомобиля и программного обеспечения в нем. Так что экономное потребление топлива после удаления катализатора не стоит ставить, как главный аргумент в выборе между удалением детали и заменой на новую.
4. Пламегасителю, в отличие от нового катализатора, не известны такие проблемы, как большой расход масла, неисправности мотора и обязательное заливание качественного топлива, что, само собой, несомненный плюс.

Расход топлива

После того как вы удалили этот фильтр, многих мучает вопрос о расходе топлива – вырастит он или нет? Конечно же — он упадет (так считаю я), кто бы что не говорил. Давайте думать логически — если есть этот фильтрующий элемент он представляет из себя препятствие, которое нужно преодолеть отработанным газам, а соответственно двигатель будет тратить больше усилий чтобы их протолкнуть (расход немного увеличивается). Если этого элемента – НЕТ, то и «отработка» будет проходить намного легче – топливо экономится.

Конечно, не стоит ожидать какой-то глобальной экономии, обычно это около 3% (максимум), но стоит отметить — что расход немного упадет.

Замена катализатора Лада Гранта

Народный автомобиль Лада Гранта впервые был представлен в 2011 году. Разработана на смену устаревшей Ладе Калина, равно как и всему семейству Самара. Это типичный переднеприводный седан с объёмом мотора 1,6 литра. Спустя три года после презентации, с конвейера сходит пятидверный лифтбэк. Модели пользуются огромным спросом у населения. Изначально задумано назвать машину «Low cost», что означает «низкая стоимость». Ценовой сегмент не должен был превышать более 200 000 рублей. Но случилось так, как случилось. Стоимость немного выше предполагаемой. Несмотря на это, большинство отзывов об автомобиле положительные.
Что касается нареканий на поломки, то их перечень стандартный для всего семейства Лада: трансмиссия, ходовая часть, тонкий металл, слабая кузовная часть, значительный отбор мощности штатным катализатором. Среди всех вышеперечисленных поломок, наибольший резонанс вызывает выход из строя каталитического наполнителя. О том, как это исправить, читаем ниже.

Понятие катализатора, его виды и функции

Катализатор это штатная единица выхлопной системы автомобиля. Помимо указанного компонента, предустановлен глушитель, резонатор, выхлопной коллектор. В Лада Гранта штатный «очиститель» установлен в единственном экземпляре и дислоцирован он в корпус выпускного коллектора. Материалом для изготовления служит металл, нержавеющая сталь. Форма оборудования может быть самая разнообразная: прямоугольная, овальная, цилиндрическая. Последний тип наиболее популярен ввиду его практичности. На Лада Гранта инсталлирован именно катализатор цилиндрического типа. Внутри установлено две шумоизоляционные камеры с каталитическим наполнителем. Он вступает в химическую реакцию с газами, тем самым снижается их уровень токсичности. По центру изделия проходит труба с перфорированной поверхностью для дополнительной фильтрации газов.

Принцип работы состоит в фильтрации выхлопа, снижении температуры и уровня шума. В процессе прохождения перфорированной сетки, крупные частички отсеиваются, оседают на дно. Далее поток переходит в полость резонатора, глушителя. На каждом из последующих этапов происходит дополнительная очистка и снижение градуса.

Что такое пламегаситель и его предназначение на Ладе Гранта?

Пламегаситель — это изделие из металла или нержавеющей стали, установленное в выхлопную систему автомобиля. Форма детали самая разнообразная, в зависимости от технических характеристик и спецификации технического средства. Внутренняя полость заполнена базальтовым наполнителем для поглощения шума, установлена перфорированная труба.
Процедура фильтрации аналогична с катализатором, только одно отличие: пламегаситель не имеет функции снижения уровня токсичности. Из-за чего он запрещён для инсталляции в ряде стран Европейского Союза. Иными словами, он снижает температуру газов, их уровень шума, частично фильтрует, но показатель токсичности не снижает.

Диагностика и проверка исправности датчиков кислорода на Ладе Гранте

В автосервисе диагностику проводят при помощи цифровых сканеров, что позволяет считывать большое количество данных для интерпретации. В «домашних условиях» мотористы практикуют мультиметр.

Итак, работа ДК построена по следующему принципу: от электронного блока управления (ЭБУ) поступает входное напряжение 0.45В на лямбда – зонд. Указанного напряжения достаточно для корректной работы. В случае неисправности датчика, входное напряжение будет отлично от заданного стандарта.

Активируем мультиметр, выставляем необходимое напряжение, проверяем показания на выходном разъеме.

Также осматриваем нагреватель датчика кислорода, он находится по центру детали. На его поверхности должны отсутствовать какие-либо повреждения.

Иногда владельцы вместо вышеуказанных лямбда-зондов устанавливают обманки датчика кислорода. На территории РФ это не запрещено, но при пересечении границы с ЕС водитель будет оштрафован за несанкционированное вмешательство в работу выхлопной системы.

Водителю на заметку! Не всегда мастера практикуют замену лямбда-зонда новым. При несоответствии напряжения на выходе подпаивают резистор. Он подтягивает недостающее напряжение к массе, выравнивает опорное напряжение.

При большом количестве кислорода в выхлопной системе показатель сопротивления тяготит к 0.1 В. Когда обнаружен недостаток кислорода, то стрелка указываетна 0.8 В.

• Бедная смесь: увеличиваем подачу горючего для проверки корректности работы датчика. Пережимаем шланг обратного слива. Если ошибка повторяется, значит, неисправен ДК, он подлежит замене новым.
• Обогащенная смесь: для проверки ДК снимаем вакуумный шланг, напряжение в системе снижается. Датчик исправен, в противном случае заменяем новым.
• Повторяем первую и вторую процедуры, если ошибка не исчезает, то ДК неисправен.

Датчик кислорода

Замена катализатора Лада Гранта на пламегаситель в автосервисе

Замена катализатора пламегасителем происходит следующим образом:

1. Единственный и главный катализатор инсталлирован в моторном отсеке, непосредственно на выпускном коллекторе, об этом упоминалось выше. На самом корпусе коллектора ввинчено два датчика кислорода. Один из них диагностический, второй управляющий. Их необходимо открутить ключом на «19». Расположены они на разной высоте друг от друга. Часто называют верхний и нижний датчики кислорода.
2. Отвинчиваем крепёжные гайки корпусной части коллектора. На этом работы в моторном отсеке окончены, поднимаем машину на электрическом подъёмнике;
3. Отдаём фланцевое соединение задней части хвостовика коллектора и приемной трубы резонатора.
4. Отключаем второй лямбда-зонд, извлекаем оборудование из-под автомобиля.

Демонтаж окончен. Подготавливаем новый пламегаситель типа Интерлок с двухслойной системой из нержавеющей стали. Его будем инсталлировать путём обрезания защитного металлического корпуса коллектора и приваривания его внутрь. Что и делаем. Старый каталитический наполнитель необходимо удалять с помощью отвёртки, так как его физическое состояние твёрдое. После упаковки пламегасителя в новый корпус ввинчиваем два датчика кислорода на прежние штатные места. Обрабатываем участки сварки термостойкой краской. Начинаем установку оборудования на место. Привинчиваем хвостовую часть, после чего опускаем машину и заканчиваем работы в моторном отсеке.

Датчик кислорода на Лада Гранта: оригинал, аналоги, цена, артикулы

Каталожный артикул / маркировка	Цена в рублях
Управляющий 21074-3850010-00 (8 клапанная Лада)	От 2400
Диагностический 21074-3850010-00 (8 клапанная Лада)	От 2400
NGK 95801	От 1900 — 2100
BOSCH 0 258 006537	От 1900 — 2100
ERA 570023	От 1900 — 2100
FENOX SD10100O7	От 1900 — 2100
BREMI 30223	От 1900 — 2100
DENSO DOX-0150	От 1900 — 2100
STELLOX 20-00028-SX	От 1900 — 2100
PATRON HZ-30301006	От 1900 — 2100
Металлическая проставка	250 — 300
Электронный эмулятор	От 1600
*цены указаны состоянием на май 2020 года

Лямбда зонд (ДКК) предназначен для отслеживания содержания количества кислорода в выхлопных газах. Превышение воздуха в смеси называется «обогащением», а обратный процесс – «обеднением».

Оба фактора негативно отображаются на функциональности мотора. Что приводит к снижению мощности, нестабильной работе на холостом ходу, повышенным расходом топлива.

Замена катализатора Lada Granta: предпосылки

Если вы узнаете хотя бы одну из нижеперечисленных причин, то, скорее всего, выход из строя и дальнейшая замена катализатора не заставит вас ждать.

Основные причины, приводящие к необходимости замены катализатора, таковы:

1. Низкокачественное топливо, которым заправляют автомобиль. Это приводит к неполному сгоранию горючей смеси, увеличению выброса нагара, окаменелостей. Создаваемые препятствия негативно сказываются на работоспособности всей системы, что приводит к частым ремонтам и профилактикам.
2. Несвоевременное прохождение технического осмотра и длительный срок эксплуатации оборудования без замены и профилактики. Прогорание механизмов внутри способствует выбросу токсических отходов наружу, что крайне нежелательно.
3. Установка некачественных или неоригинальных деталей.
4. Неплотное соединение на стыках фланцевых соединений.
5. Повреждение металлической обшивки из-за наезда на оградительные изделия, вследствие чего появляется дыра в корпусе и происходит утечка газов.

Признаки неисправности катализатора встречаются следующие:

• на панели приборов систематически горит индикатор ошибки в работе системы выхлопных газов;
• потребление топлива беспричинно повысилось;
• мощность автомобиля снизилась;
• педаль акселератора перестала быть отзывчивой, прослеживается пассивность реагирования;
• в салоне слышен запах гари;
• во время работы на холостых оборотах, мотор нестабилен.

Как устроена система ЕГР и причина поломок:

Если вы не приняли решение заглушить систему, то неисправности могут быть в следующих элементах:

1. Главная составляющая — клапан ЕГР. Он перепускает газы из впускного в выпускной коллектор. Этот клапан постоянно взаимодействует с раскалённой средой, и это наиболее уязвимая часть всей системы. Главная неисправность – разгерметизация клапана. Система может работать как под управлением электрики (в основном автомобили GM) так и пневматики (большинство марок машин).

В том случае, когда клапан открывается при помощи электрики, то это происходит в результате показаний специального датчика, передающего сигнал непосредственно на двигатель. Следующий способ, который отвечает за работу клапана — электропневматический.

1. Соленоид ЕГР. Он находится в системе, где управление клапаном происходит при помощи пневматики. Главная неисправность остаётся такой же – разгерметизация.
2. Датчик положения открытия клапана ЕГР. Иногда происходит так, что они выходят из строя, но в этом случае только загорается лампа на панели приборов, сигнализирующая о неисправной работе двигателя. Других последствий нет.

Различные системы могут иметь разный набор составляющих элементов, но основной это клапан ЕГР. Давайте посмотрим, как все эти поломки могут сказаться на работе двигателя автомобиля.

Выше было сказано, что главная неисправность это разгерметизация, в результате чего происходит неконтролируемый подсос воздушных масс во впускной коллектор.

Как следствие, это может привести к тому, что:

• Двигатель с расходомером воздуха – топливо становится беднее, из-за присутствия дополнительного кислорода.
• Двигатель с датчиком давления – топливо будет дополнительно обогащено из-за того что увеличиться давление во впускном коллекторе.
• Те двигатели, которые используют оба этих способа по контролю за уровнем кислорода, будут иметь резкое обогащение топливной смеси на холостых оборотах и обеднение при других режимах работы двигателя.

Советы и рекомендации по обслуживанию

Стараться заправлять только качественное топливо, которое предусмотрено и рекомендовано в инструкции по эксплуатации. Придерживаться сроков проведения технического осмотра, ведь от этого зависит состояние всех остальных агрегатов и степень их изношенности. Соблюдать скоростной режим для данной марки технического средства. Использовать машину в соответствии с рекомендациями.

Источники:
