Льет во вторую камеру карбюратора солекс

Огромная популярность этой серии обусловлена возможностью проточки диффузоров. Таким образом, можно сделать практически любую модификацию карбюратора. Специалисты не рекомендуют устанавливать Солекс на двигатели объёмом больше 1,5 литра, так в этом случае на больших оборотах мотор будет «душиться». Если предполагается настройка этого карбюратора под силовой агрегат УЗАМ, необходимо выполнить замену жиклёров из-за того, что следует обеспечить более обогащённую топливную смесь.

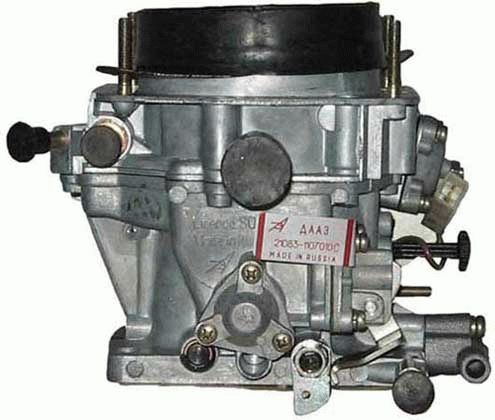

Настраиваем Солекс

Регулируем уровень топлива. Настройка карбюратора Солекс обычно начинается с выставления необходимого уровня в поплавковой камере. Для этого необходимо сначала запустить двигатель и прогреть его в течение 5 мин. После этого выключаем мотор и выполняем следующие операции:

• Осторожно отсоединяем шланг подачи топлива.
• Выкручиваем 5 винтов, которые фиксируют крышку карбюратора.
• Отсоединяем трос системы подсоса.
• Аккуратно поднимаем крышку, чтобы избежать повреждения поплавков.
• С помощью линейки, а лучше штангенциркулем, замеряем уровень топлива в камере.

Среднее расстояние от поверхности бензина до привалочной кромки крышки в каждой камере должно быть 24±1 мм. Так как коллектор не может находиться в идеально горизонтальном положении, уровень топлива в камерах может быть разным. Поэтому следует выбрать среднее значение. Если величина этого параметра выходит за рамки указанного диапазона необходимо аккуратно подогнуть держатели поплавков. После этого удаляем часть бензина и производим сборку карбюратора в обратном порядке.

Заводим двигатель и смотрим, подсвечивая фонариком, в камеры в течение не менее 30 сек. В этом промежутке времени не должно быть поступлений топлива с малых диффузоров. Если бензин всё же поступает, значит, получился перелив. После выключения двигателя, проводим повторный замер уровня бензина в камерах.

Регулировка ХХ (холостого хода). После завершения процедуры настройки уровня в поплавковых камерах и прогрева двигателя, выполняем следующие операции:

• В отверстии подошвы карбюратора находим винт качества с помощью плоской отвёртки и закручиваем его до упора в направлении обратном ходу часовой стрелки.
• Выкручиваем винт качества по часовой стрелке на 5+1 оборотов.
• Запускаем мотор и убираем полностью подсос.

• Вращением винта количества устанавливаем минимальную частоту вращения, при которой двигатель работает устойчиво. Если при этом обороты будут в пределах 850 ±350 об/мин, следовательно, карбюратор работает исправно и в канале вакуумного опережения создаётся минимальное разряжение.
• Медленно закручиваем регулировочный винт качества, пока не начнётся неустойчивая работа мотора. От этого положения выкручиваем винт на 1,0+0,5 оборота, чтобы восстановились устойчивые обороты.
• Выставляем обороты ХХ в пределах 875 ±25 об/мин вращением винта количества. Если при этом не удаётся добиться нормальной работы двигателя, помогаем винтом качества.

В результате настройки ХХ необходимо добиться оптимально соотношения, при котором мотор будет работать устойчиво с минимальным разряжением в трубке вакуумного опережения.

Возможные проблемы при настройке ХХ

При закручивании винта количества двигатель никак не реагирует. Эта неполадка может возникнуть при поступлении в диффузор холостого хода большого количества топлива. Причин для этого может быть несколько:

• установлен жиклёр ХХ большего размера, чем необходимо;
• плохо закручена заглушка или электромагнитный клапан, поэтому происходит подсос бензина, минуя жиклёр ХХ;
• деформирован жиклёр или его посадочное место.

Чтобы выявить конкретную причину вышеуказанной неполадки, необходимо при работающем двигателе отключить провод от клапана, при этом мотор должен сразу отключиться. Если это произошло, вероятнее всего, установлен жиклёр ХХ не того размера. Когда двигатель при отключении питания клапана не глохнет, значит, топливо поступает, минуя систему ХХ, в том числе и сам жиклёр.

Для устранения неисправности сначала снимаем заглушку или электромагнитный клапан и проверяем состояние жиклёра и посадочного места на предмет отсутствия деформаций. Если повреждено посадочное место, придётся заменить крышку карбюратора. В том случае, когда не выявлено повреждений и деформирования, надеваем жиклёр на электромагнитный клапан и смазываем маслом уплотнительное кольцо. Затем закручиваем жиклёр ключом, зажав его одним пальцем без особых усилий.

Как подобрать жиклёры?

Вместе с жиклёрами идут в сборе эмульсионные шланги. Эти трубки предназначены для регулировки состава топливной смеси в соответствии с оборотами двигателя. Существует три вида трубок: 23, ZC и ZD. Первые применяются для карбюраторов Солекс 21083, установленных на поперечных зубильных двигателях. Для первой камеры карбюраторов силовых агрегатов УЗАМ используются трубки ZD, а для вторых – ZC.

Устройство карбюратора солекс 21083 для автомобилей ВАЗ

За время производства этой марки сменилось несколько модификаций. Базовой моделью сейчас является Солекс 21083, поэтому рассматривать устройство карбюратора этого типа имеет смысл рассматривать именно на её примере.

• основной корпус, соединяющий в себе диффузоры, ГДС, систему для обеспечения хода в холостом режиме, насос и экономайзер;
• крышка, в которой имеются заслонка для воздуха, поплавки, ЭМ-клапан и пусковая часть для запуска холодного ДВС.

А теперь разберём устройство карбюратора Солекс подробнее.

Пусковое устройство и заслонка для воздуха

Задача пусковой системы двоякая:

1. Она должна готовить богатую топливную смесь в момент запуска «холодного» двигателя.
2. Но сразу после этого она должна обеднить смесь, чтобы свечи не намокали от паров топлива (явление, известное всем автомобилистам как «заливание свечей»).

Устройство, которое содержит Солекс карбюратор 21083, действует следующим образом:

• Водитель, заводя остывший двигатель после долгой стоянки, вытягивает на себя рукоятку «подсоса» — ручного управления пусковым устройством.
• Пусковое устройство под действием тяги взводится, проворачиваясь против часовой стрелки.
• Паз особой формы освобождает штифт управляющего рычага, и воздушная заслонка полностью закрывается, отсекая первую камеру.
• Открывается на необходимый угол (пусковой зазор) дроссельная заслонка Солекс.
• Начинается работа пусковой системы. Под напором воздуха после запуска двигателя заслонка начинает смещаться, обедняя топливную смесь и спасая свечи от заливания.

Схема поплавкового механизма и уровень топлива

Другой важной частью, которую содержит карбюратор, является поплавковый механизм. Его задача – поддерживать необходимый уровень топлива в карбюраторе Солекс 21083. Уровень поддерживается автоматически с помощью клапана, который перекрывается запорной иглой. Когда уровень падает, поплавки опускаются, игла освобождается – и отверстие в клапане открывается, пропуская новую порцию топлива.

Жиклеры, диффузоры и другие сменные детали

С точки зрения пользователя важной частью любого карбюратора являются детали, которые полагается регулярно менять. В карбюраторах марки Солекс к ним относятся:

• Жиклеры – «пробки» с калиброванными отверстиями, пропускающие строго дозированные порции топлива в единицу времени. От их пропускной способности зависит, будет ли карбюратор обеспечивать двигатель должным количеством топливной смеси. При этом жиклёры топлива должны иметь небольшое сечение, а воздушные – напротив, значительно большее. Заводской комплект жиклеров рассчитан на экономный расход топлива, и потому их сечение мало. В том случае, если требуется повысить мощность двигателя, пусть даже и ценой перерасхода бензина, можно приобрести другой комплект, увеличив пропускную способность узлов. Кроме того, замена и новый подбор жиклеров требуется, если карбюратор Солекс используется не на «родном» двигателе ВАС, а на автомобилях марок ГАЗ, УАЗ и т. д.
• Диффузоры – это сужения в патрубках каналов у карбюратора. Если большие диффузоры у Солекса обычно являются непосредственной частью корпуса смесительных камер, то малые – это сменные детали ГДС карбюратора. Особенностью работы диффузоров является следующее: чем больше их сечение, тем выше мощность двигателя – но при этом менее эффективно распыляется топливная смесь. Поэтом подбор диффузора должен исходить из этих взаимоисключающих правил, и настройка карбюратора Солекс 21083 предусматривает подбор сечения исходя из ожидаемого режима работы. В частности, правильно подобрав сечение, можно повысить мощность двигателя на высоких оборотах и высоких скоростях автомобиля. Поэтому смена малых диффузоров – один из важных элементов тюнинга автомобиля.
• Распылители УН. Это не только сменная деталь, но ещё и один из элементов, подлежащих замене при тюнинге. В частности, любители быстрой езды заменяют штатные распылители теми, которые входят в ремкомплект от карбюратора 21073-1107010. С минимальными доработками удаётся добиться того, что ценой повышенного расхода топлива заметно растёт и ускорение.
• Нажимной кулачок УН. В карбюраторах Солекс используются два основных типа этой детали с маркировками «4» и «7». Для повышения динамики и ускорения автомобиля, приемистости на высоких оборотах обычно меняют «седьмой» на «четвёртый». Там же, где «4» стоит штатно, ничего трогать не надо.

Это интересно: Чего боятся инспекторы ГИБДД

Карбюратор Солекс «льет» во вторую камеру, почему?

Разбираемся с неисправностью «карбюратор Солекс «льет» бензин во вторую камеру». На примере карбюратора Солекс 21083 автомобилей ВАЗ 21083, 21093, 21099.
Признаки неисправности

После остановки двигателя либо на работающем на холостом ходу (ХХ) двигателе некоторое время топливо вытекает через носик распылителя ускорительного насоса (УН) или распылителя малого диффузора второй камеры.

Бензин откуда-то сочится по стенке второй камеры карбюратора на работающем или заглушенном двигателе.

Причины неисправности: «карбюратор Солекс «льет» во вторую камеру

Неисправен ускорительный насос карбюратора

Не герметичен запорный нагнетательный клапан в корпусе распылителя. Топливо под действием разряжения вытягивается через него в карбюратор.

Дроссельная заслонка второй камеры приоткрыта

Дроссельная заслонка второй камеры карбюратора Солекс 21083 должна быть приоткрыта на микроскопический зазор (для удаления топлива попавшего во вторую камеру), который виден только на просвет. Этот зазор регулируется регулировочным винтом и устанавливается на заводе. Если он, из-за неправильной самостоятельной регулировки, увеличен, и заслонка приоткрыта больше чем надо, то при работе на холостом ходу во второй камере создается сильное разрежение, которое вытягивает бензин и из носика распылителя УН и из распылителя диффузора ГДС. Карбюратор «льет» во вторую камеру.

Не работает «обратка»

Возможно, вышел из строя ее клапан или она засорена. В таком случае на игольчатый клапан давит избыточное давление топлива, которое не сбрасывается в обратную магистраль. Уровень топлива в поплавковой камере повышается со всеми вытекающими последствиями. В жаркую погоду в топливной магистрали и корпусе бензонасоса образуются воздушные пробки, которые при неисправной «обратке» не устраняются и создают избыточное давление на клапан. В таком случае топливо может «лить» даже после остановки двигателя.

«Обратка» топливной системы автомобилей ВАЗ 21083, 21093, 21099

Перекачивает бензонасос

Механический бензонасос создает в топливной системе двигателя 21083 давление 0,2 – 0,3 атмосферы. Если оно превышено, игольчатый клапан в поплавковой камере перестает держать. Уровень топлива значительно увеличивается, и бензин начинает «лить» откуда только можно, в том числе и во вторую камеру. Причина перекачки бензонасоса в неверно отрегулированном его приводе – сильно выступает толкатель.

Регулировка выступания толкателя привода бензонасоса подбором прокладок

Не герметичен игольчатый клапан поплавковой камеры

Если клапан не держит и подтекает, то уровень в поплавковой камере увеличивается, что позволяет топливу вытекать через распылители диффузоров.

Игольчатый клапан карбюратора 21083 Солекс

Слишком высокий уровень топлива в поплавковой камере

Уровень топлива в поплавковой камере может быть высоким по причине неисправности запорного игольчатого клапана, неверной регулировки, заедания поплавков за стенки камеры.

Уровень топлива в поплавковой камере карбюратора Солекс 21083

Вышло из строя резиновое уплотнительное кольцо на трубке канала СХХ

На трубке топливного канала СХХ между крышкой и корпусом карбюратора установлено резиновое уплотнительное кольцо. При его износе герметичность соединения теряется и бензин начинает вытекать в смесительные камеры по стыку крышки и корпуса.

Неисправен экономайзер мощностных режимов

Если прохудилась его диафрагма, то бензин будет вытекать через распылитель диффузора во вторую камеру карбюратора на всех режимах работы двигателя.

Устройство экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс

Что делать если карбюратор Солекс 21083 «льет» во вторую камеру?

Проверить уровень топлива в карбюраторе и герметичность игольчатого запорного клапана поплавковой камеры.

Проверить положение дроссельной заслонки второй камеры (на снятом с двигателе карбюраторе).

Проверить состояние резинового уплотнительного кольца на трубке топливного канала СХХ (сняв крышку карбюратора).

Проверить и при необходимости отрегулировать привод бензонасоса.

Проверить обратную магистраль с клапаном.

Проверить целостность диафрагмы экономайзера мощностных режимов.

Примечания и дополнения

Неисправность «льет» карбюратор Солекс во вторую камеру практически всегда сопровождается неустойчивым холостым ходом двигателя автомобиля, провалами при нажатии на педаль газа, проблемами с регулировкой оборотов холостого хода, повышенным расходом топлива, калильным зажиганием.

Еще статьи по неисправностям карбюратора Солекс 21083
Не работает привод воздушной заслонки карбюратора Солекс Подсос постороннего воздуха карбюратор 2108 Солекс Неисправности переходных систем карбюратора Солекс 2108 Переливает карбюратор, причины неисправности Не работает ускорительный насос карбюратора Солекс 21083 (2108, 21081) Не работает СХХ Солекс

Как настроить карбюратор Солекс 21083

Карбюратор Солекс – это одна из основных составляющих в системе подачи топлива, от которой зависит эффективность работы всего автомобиля. Эти карбюраторы на сегодняшний день очень популярны.

Основными причинами их популярности является экономичность расхода топлива и высокая эффективность работы Вашего силового агрегата. Однако чтобы добиться таких показателей необходимо проводить его настройку.

Установка уровня поплавковой камеры

В первую очередь, необходимо обратить внимание на уровень топлива в поплавковой камере.

Процедура регулировки следующая:

1. Необходимо завести двигатель и аккуратно подавать газ, чтобы проверить эффективность работы карбюратора;
2. Снимаем воздушный фильтр с карбюратора и топливный шланг.
3. Отвинчиваем 5 болтов и снимаем крышку карбюратора. Обязательно вертикально, дабы не повредить его поплавки. Размещаем данную крышка на какой-либо ровной поверхности.
4. При снятии крышки карбюратора уровень топлива должен быть на отметке красных линий. Необходимо измерить глубину топлива. Этот показатель должен составлять около 29 мм. Процедуру следует проводить сразу после снятия крышки карбюратора, поскольку бензин имеет свойства испаряться.
5. Необходимо отрегулировать высоту поплавков. Измеряем расстояние от картонной прокладки крышки карбюратора до верхней части каждого поплавка.
6. Рекомендуемый показатель составляет 34 мм. При необходимости нужно подгибать рычаги и язычок поплавка.
7. Приступаем к регулировке полного хода поплавков. Допустимый подъем нижнего угла поплавка составляет 15 мм, а полный ход поплавка – 25 мм. Обратите внимание, чтобы кромки поплавков находились параллельно привалочной поверхности крышки.

Проверка подачи топлива

Самый простой, но далеко не эффективный способ определения: подается ли топливо на карбюратор, это проверка в ручном режиме. Для этого входной штуцер на карбюраторе освобождается от топливного шланга подачи. Несколько раз нажать на рычаг ручной подкачки бензина – если топливо со снятого шланга пошло, значит проблема засела в карбюраторе, если не пошло – нужно обращаться к бензонасосу.

Однако проверка в ручном режиме не эффективна

, так как, во первых, зависит от положения заслонки в воздушном фильтре, а во-вторых, часты ситуации, когда в ручном режиме все нормально, а заводим двигатель – топлива как не было в карбюраторе, так и нет.

Проверка с бутылкой в этом плане более надежный метод тестирования подачи бензина. Для такой проверки к снятому шлангу подачи бензина подвязывают пластиковую бутылку и заводят двигатель. Такой метод проверки дает однозначный ответ о месте неисправности.

Установка холостого хода

После установки уровня в поплавковой камере собираем карбюратор и прогреваем двигатель автомобиля до рабочей температуры. В данном видео, вам расскажут и покажут как устанавливается холостой ход в карбюраторе Солекс, а так же основные причины его отсутствия.

Далее глушим его и проводим следующие операции:

• При помощи плоской отвертки необходимо закрутить винт качества смеси до упора (позиция 7).
• Отворачиваем его с этого положения на 4 – 5 оборотов назад.

• Запускаем двигатель, при этом не забудьте полностью убрать подсос, и при помощи винта количества смеси (позиция 6) устанавливаем минимальные обороты двигателя около 800 в минуту, чтобы двигатель работал устойчиво.

• Закручиваем винт качества смеси, пока двигатель не начнет работать неустойчиво. После отворачиваем его назад на 0,5 – 1 оборот, что должно привести работу двигателя в относительно устойчивое положение.

• Винтом количество смеси устанавливаем обороты двигателя около 800 – 900 в минуту. Если двигатель начинает глохнуть, то открутите еще немного винт качество смеси.

При установке холостого хода могут возникнуть некоторые проблемы:

Двигатель не сбрасывает обороты при закручивании винта количество смеси (в канал холостого хода попадает очень много топливо и данный винт не может его перекрыть).

Причины:

• установлены большие жиклеры;
• плохо закручен электромагнитный клапан, и топливо подсасывает мимо жиклера;
• деформация посадочного места жиклера или его самого.

Так, к примеру, если при снятии провода с электромагнитного клапана двигатель глохнет, то это означает, что установлен слишком большой жиклер.

Причины неисправности

Определить, что переливает карбюратор можно по нескольким признакам:

1. Состояние свечи. Грязная свеча зажигания свидетельствует о богатой горючей смеси, что означает высокое содержание бензина. Даже исправная или новая свеча может не справляться с потоком топлива, входящим в цилиндр и со временем покроется нагаром, будет постоянно мокрая и двигатель перестанет заводиться.
2. Бензин вытекает через воздушный фильтр. В корпусе воздушного фильтра можно обнаружить признаки топлива.
3. Бензин вытекает через прокладку поплавковой камеры.

Стоит отметить, что эти признаки могут появиться как сами по себе, так и после ремонта. По каким же причинам «карб» может переливать?

Выход из строя топливного крана

Баки оборудуются вакуумными топливными кранами, имеющими три выхода. Один из них – забор топлива из бака, другой подача топлива в карбюратор. Третий же выход предназначен для подведения шланга вакуума. При создании вакуума в двигателе, мембрана крана начинает качать топливо.

Совет! Если двигатель не заводится после долгого простоя (не закачано топливо), чтобы не ждать, пока двигатель сам его закачает можно снять вакуумный шланг с другой стороны от крана и ртом создать вакуум, пока карбюратор не заполнится.

Забитый воздушный фильтр

Воздушный фильтр на скутере

При недостаточном количестве поступающего воздуха скутер также может переливать топливо. Диагностировать фильтр на проходимость воздуха можно следующим образом. Просто отсоедините воздушный фильтр. Если теперь двигатель стал работать корректно, значит необходимо менять воздушный фильтр. Когда же все-таки заливает карбюратор на скутере без фильтра – «копайте глубже»!

Подбор жиклеров

Некоторые параметры серийных карбюраторов далеки от эталонных, поскольку размеры некоторых деталей имеют производственные отклонения. Интересное и очень полезное видео, из которого вы узнаете, как можно доработать карбюратор Солекс 21083.

Так, разброс параметров некоторых серийных деталей карбюратора может достигать до 5%. Поэтому в процессе настройки карбюратора убедитесь в исправности жиклеров. Подбор жиклеров осуществляется с учетом рабочего объема автомобиля.

Если у двигателя большой объем двигателя, то необходимо устанавливать маленькие жиклеры, так как увеличение объема требует больше воздуха, проходящего через диффузор, что отражается на расходе бензина. Их настройку следует начинать с топливного жиклера, после, при необходимости, переходить к воздушному.

В наличии нужно иметь несколько жиклеров с большей и меньшей производительностью, чем установленный.

Наши действия:

• С помощью проволоки зафиксируйте дроссельную заслонку второй камеры, чтобы исключить ее влияние.
• Далее подбираем жиклеры, например, жиклер маркировки «107,5», который у нас базовый, меняем на «105», а потом «97,5». Пропускная способность жиклеров уменьшаем до тех пор, пока не появиться провалы при отрытой дроссельной заслонке или подергивании при движении. При появлении этих признаков, следует выкрутить этот жиклер, и поменять его на предыдущий, у которого производительность была немного больше.
• При появлении провалов при трогании машины следует немного обогатить смесь с помощью регулировки системы холостого хода.

Если Вы стремитесь повысить экономичность Вашего автомобиля, то не рекомендуется уменьшать проходное сечение главного топливного жиклера второй камеры, так как процесс разгона будет значительно длиннее, и вся экономия свидеться к нулю.

Регулировка карбюратора бензопилы своими руками

Для самостоятельной настройки штатного карбюратора владельцу бензопилы потребуется крестовая или плоская отвертка , а также ручной тахометр.

Читать также: Какой фирмы фен выбрать

Чтобы регулировать карбюратор бензопилы , в базовом устройстве ее карбюратора предусмотрены подпружиненные регулировочные винты .

В зависимости от бренда-производителя цепной пилы, маркировка ее регулировочных винтов может меняться. Тем не менее, чтобы изначально правильно настроить карбюратор на бензопиле , можно всегда действовать по одному и тому же алгоритму:

1. Вначале оператор должен найти в инструкции по эксплуатации пилы точные углы постепенного поворота регулировочных подпружиненных винтов. Сразу после этого на используемой пиле с заглушенным мотором их нужно повернуть согласно с указаниями в руководстве. Если не выполнить этого, оператор рискует сломать двигатель инструмента;
2. Далее используемую в хозяйстве бензопилу потребуется неподвижно установить на ровную устойчивую поверхность. При этом шина и заводская цепь должны быть изначально направлены в сторону от оператора;
3. Затем нужно завести ДВС пилы и дать ему не менее 10 минут для прогрева;
4. После этого нужно найти правильное положение винта L. Для этого оператор должен медленно поворачивать его по ходу и против часовой стрелки до тех пор, пока мотор не станет работать тихо и без провалов;
5. Если в результате этого цепь начала вращаться, значит необходимо найти то положение винта T, при котором цепь остановится на месте:
6. Далее к цилиндру ДВС потребуется подключить тахометр. Затем нужно начать поворачивание винта H. Как только показатели на тахометре совпадут с указаниями в инструкции пилы, винт можно отпустить.

Чтобы проверить работу карбюратора и двигателя бензопилы, нужно снова завести мотор и медленно нажать на рычаг газа. Если ДВС плавно набирает обороты, значит регулировка была выполнена правильно. Если этого не происходит, то потребуется повернуть винт L на 1/8 оборота против хода стрелки часов и снова провести проверку мотора.

Регулировка ускорительного насоса

Дозирующие системы ускорительного насоса

Основная задача ускорительного насоса – это подача ровной и мощной струи бензина через открытую дроссельную заслонку карбюратора (капание и вялая струя не допускается). Струя бензина должна попадать напрямую в коллектор, не касаясь стенок диффузора и дроссельной заслонки.

Стекание бензина по стеке диффузора или дроссельной заслонки не допускается, так как автомобиль при резком нажатии на газ будет сильно тупить и дергаться.

Устанавливать ускорительный насос с двумя носиками необходимо в разные камеры. Можно завести два носика в первичную камеру – это может повысит резвость автомобиля, но и также привести к чрезмерному «переливу».

Настройка переходного режима работы карбюратора

На холостых оборотах дроссельные заслонки карбюратора закрываются и под ними создается область высокого разряжения, что позволяет «высосать» бензин из канала холостого хода через жиклер. Если заслонку резко открыть, то разряжение резко снижается, что нарушает нормальную работу главной дозирующей системы первой камеры и появляется провал.

Чтобы устранить эти признаки, проводят настройку жиклера холостого хода или носиков ускорительного насоса. Регулировку необходимо осуществлять на прогретом двигателе автомобиля.

Поочередно меняются жиклеры холостого хода или ускорительный насос, чтобы предотвратить наличие провалов и задержек при резком нажатии на газ.

Возможно, немного понадобиться отрегулировать обороты холостого хода. Переобогащение не переходном режиме отображается в виде черного дыма, идущего из выхлопной трубы.

Тюнинг салона своими руками. Как это сделать и что для этого нужно, можно узнать из нашего уникального сайта.

Отсюда, можно узнать, как сделать тюнинг Нивы Шевроле своими руками.

В этой познавательной статье, вы узнаете, как можно выполнить полировку лобового стекла, своими руками.

Рекомендуется устанавливать ускорительный насос с носиками 40х40, а жиклер холостого хода от с параметрами от 35 до 40. Если есть провалы от бедной смеси и не удается настроить холостой ход по причине слишком большого жиклера холостого хода, то тогда оба носика ускорительного насоса можно занести в первую камеру, как изображено на картинке.

Почему Не Поступает Бензин В Карбюратор Бензокосилки

Регулировку карбюратора бензокосы

выполняют на дому

Бензокосы, так же как и весь бензоинструмент для сада, не является сложной в обслуживании техникой. Чинить, настраивать без помощи других можно и необходимо. Например, регулировка карбюратора бензокосы в кустарных условиях – дело 5 минут.

Карбюратор

от бензокосы — это узел в системе питания. В персональном компьютере, так же как и всех карбюраторах, идет процесс смешивания воздуха и горючего (бензина) для предстоящей подачи в двигательные цилиндры.

В данном процессе главное – верная пропорция горючего и воздуха, для какой цели и регулируют карбюратор.

Основные проблемы и неисправности карбюратора.

Сетчатый фильтр. С этим элементом чаше всего две препядствия:

Чтобы чувствовать себя, что узнать причину поломки откручивается крышка топливного фильтра для извлечения сетчатого фильтра. Если у него просто скопилась грязюка, то поможет промывка в бензине либо продувка.

При видимых повреждениях на сетчатом фильтре необходимо непременно ставить новый. Также случаются повреждения на патрубке подвода горючего (при выполнении ремонта практикуют проверку этого элемента).

Пусковое устройство карбюратора почти всегда не работает по причине засоров. Следует использовать для промывки ацетон либо тот же бензин

.

You may also like

• Переделка 18 В Шуруповерта На Li Ion
  Информационный сайт по хранению энергииКаждый мастер сталкивается с проблемой снижения производительности инструмента или полного отказа батареи. Производители используют никель-кадмиевые батареи в отвертках 12, 14, 18 вольт. Последовательная сборка …
• Какое Масло Заливать В Газонокосилку Makita 500

  Двигатели внутреннего сгорания, используемые в газонокосилках, являются двух- и четырехтактными. Пользователи должны знать, что масло для 4-х тактной газонокосилки наливается отдельно от бензина. Для двухтактного двигателя топливную смесь готовят с д…

• Ты смотришь

  Наконец, автоматизация, которую вы так долго ждали: роботизированная газонокосилка iMow® от STIHL. После установки и программирования вашим участвующим дилером STIHL iMow, iMow автоматически заботится о вашем газоне в соответствии с желаемым планом к…

• Найти Как Настроить Карбюратор На Пиле Partnerа

  Зажигание бензопилойПостскриптум Невозможно купить вышеупомянутое зажигание, но если есть пара, то по цене половины бензопилы это очень безвкусно.ДОБАВЛЕНО 12.12.2014 01:16«Я знаю только одно, и даже это бытовая, электронная система зажигания (он наз…

• Закусило Бур В Перфораторе Как Вытащить

  Не секрет, что инструменты имеют разную мощность. Для упражнений высокой мощности требуется патрон с безопасным сверлом или сверло.В строительстве есть ключ и без ключа. В ключе насадка (сверло, дрель, фреза) должна быть закреплена специальным ключом…

• Как Сделать Из Болгарки Газонокосилку

  Сенокошение в сельской местности придает ландшафту ухоженный и приятный вид. Но делать это постоянно с помощью ручной косы очень неудобно, не говоря уже о серьезной трате времени и энергии. Но не всегда можно купить газонокосилку. Тогда вы можете сде…

Продувка частей карбюратора с засором сжатым воздухом – допустимая и комфортная практика ремонта.

Корпус дроссельных заслонок, места связок деталей карбюратора, впускной либо выпускной трубопровод – что остается сделать нашему клиенту перечисленные части подвержены разгерметизации. Проверить наверное есть вариант простым методом – проблемный участок намазать мыльной пеной.

Устройство карбюратора бензокосы

База карбюратора бензокосы – дюралевый корпус. Здесь размещен диффузор (отверстие с внутренними контурами). Через это отверстие нагнетается воздух. От сечения (проходного отверстия) диффузора зависит скорость подачи кислорода (воздуха).

Диффузор обустроен топливными каналами. Там втягивается горючее при использовании потока воздуха.

Снаружи на карбюратор устанавливают:

• насос топливный;
• систему жиклеров;
• систему регулировки консистенции горючего с воздухом;

Принцип работы карбюратора бензокосы

Дроссельная заслонка определяет количество воздуха для подачи, а по этой причине впрямую зависит мощность мотора.

Триммер не заводится,РЕМОНТ карбюратора!!!

Триммер не

заводится, что делать? Проводим первичный осмотр и выявляем очевидные неисправности. Меняем проклад.

Поэтапная работа устройства:

1. Подача воздуха в трубку с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
2. Система подачи горючего непременно заужена смешивателем с целью повышения скорости потока.
3. Бензин
   через поплавочную камеру и жиклер трубку с сужением. Камера с поплавком регулирует временный объем бензина. В поплавочной камере уровень давления нейтральный, в трубке с сужением уже маленький. Благодаря перепаду давления, горючее просачивается через жиклер.
4. Ускорение воздушного потока содействует переносу горючего (бензина) и его распылению. В результате появляется воздушно-топливная смесь нужной пропорции или плотности.
5. Воздушно-топливная смесь просачивается в цилиндр мотора через топливную трубку.

От площади открытой воздушной заслонки зависит уровень плотности воздуха в системе. Чем обширнее открыта заслонка, тем чем просто расход горючего и мощность.

Проще говоря, регулировка карбюратора на бензокосе – создание хорошей топливной консистенции по причине корректной подачи воздуха.

Как отрегулировать карбюратор на бензокосе

Перед регулировкой нужно кропотливо прочистить фильтры согласно техническому обслуживанию в аннотации.

Предстоящая настройка карбюратора бензокосы своими силами производится регулировочными винтами. Всего их три:

You may also like

• Заточка И Разводка Ленточных Пил По Дереву
  Срок службы ленточной пилы на дереве напрямую зависит от качества его заточки. Это можно сделать как самостоятельно, так и с помощью услуг специализированных компаний. В первом случае вам необходимо ознакомиться с технологией и рядом функций.Дизайн л…
• Как Намотать Леску На Катушку Триммера Эхо

  Как верно намотать леску на катушку триммера?Несмотря на то, что садовая техника используется уже достаточно давно, для некоторых владельцев частных домов она всё еще в новинку. Как намотать леску на катушку? Как намотать леску на Как установить коси…

• Как Поменять Щетки На Триммере

  Как поставить ножик на триммерС приходом лета многих хозяев приусадебных участков тревожит вопрос, с вязанный затем, как поставить ножик на триммер. Двух или более животрепещущим являются вопросы, почему и когда целенаправлено подменять леску на мото…

• Как Накрутить Леску На Триммер Stihl

  Частные домовладельцы знают, насколько важен этот тип инструмента, как триммер. Они могут быть бензиновыми и электрическими, но отличаются по конструкции силовой установки. Для обрезки травы в местах, где есть камни, деревья и другие препятствия, в к…

• Как Настроить Бензокосилку Карбюратор

  Настройка карбюратора бензопилы. Или как не платить ремонтникам!Владение бензопилой во многом облегчает жизнь даже любителю, а в некоторых профессиях этот инструмент фактически незаменим. Однако, как любое относительно сложное устройство, бензопила т…

• Какая Оптимальная Толщина Лески Для Триммера

  Доля в соц. сети:Триммер. отличное решение для тех, у кого есть декоративные кусты или газоны во дворе загородного дома или загородного дома. Конечно, они выглядят очень красиво, но их часто нужно обрезать и обрезать. Используя электрическую или бенз…

Правый (L) – регулировка топливной консистенции для низких оборотов.

Необходимо отыскать наибольшие обороты на холостом ходу. Для этой цели вам неторопливо выкручивают винт (L) на право и на лево.

Для регулировки поворачивают винт на четверть оборота непременно против часовой стрелки.

Нижний (T) – отвечает за регулировку мотора на холостом ходу.

• по часовой стрелке – повышение;
• против часовой – уменьшение.

Для правильной регулировки конкретно холостого хода типично:

• устойчивая работа прохладного мотора;
• не завышенные обороты жаркого мотора;
• для триммерной головки большой припас оборотов;
• устойчивая работа мотора при смене положения (резкое подъем или спуск ножика).

Левый (Н) – регулировка консистенции на больших оборотах. (Винт настраивают последним).

От левого винта (Н) зависит общая регулировка наибольших оборотов, мощности мотора, температуры и расхода бензина.

Настройка карбюратор

бензокосы с последним винтом производится так:

1. Открыть дроссель на полную, в этом случае выдать полный газ. Поворачивать винт по часовой пока, пока не свалятся обороты (в данном случае ориентируют на слух).
2. Повернуть винт самые медлительнее против часовой до неровной работы мотора.
3. Потом назад повернуть совершенно малость, чуть услышав размеренную, ровненькую работу.
4. Для более приятного внедрения способностей удобнее разглядеть работу опытнейшего юзера:

Любопытно, что исходя из убеждений создателя видео, настройку (ее корректность) определяют по цвету свечки, а не только лишь по оборотам и стабильности мотора.

Почему не поступает бензин в карбюратор бензокосилки.

Верная настройка карбюратора в кустарных условиях в нашем примере – сгорание топливной консистенции без остатка, цвет свечки обязан светло-коричневым.

Источник

Post Views: 44

Настройка второй камеры

Как правило, вторая камера карбюратора не регулируется, поскольку все недостатки заводских жиклеров компенсируются эконостатом. Дело в том, что при высоких оборотах, когда возникает разряжение в карбюраторе, через эконостат поставляется дополнительный бензин, что дает возможность обогатить смесь.

Это интересно: Как правильно прокачать амортизатор перед установкой

Регулировке может подвергнуться только носик ускорительного насоса, в случае если его струя не попадает между стенкой диффузора и дроссельной заслонкой.

Все вышеизложенные приемы настройки карбюратора являются основными в его регулировании, однако некоторые умельцы могут делать дополнительно засверливание каналов и дроссельных заслонок, запаивать эпульсионные трубки.

Регулировка уровня топлива

• Отсоединить шланг подачи бензина.
• Открыть крышку карбюратора (для этого придётся отвинтить пять винтов).
• Отсоединить трос системы подсоса.
• Замерить уровень жидкости в камере с помощью любого измерительного прибора, например, линейки. Жидкость может находиться на разном уровне, так как коллектор не находится на одной горизонтали. Поэтому рекомендуется замерить уровень во всех камерах и выбрать среднее значение. Топливо должно быть на расстоянии 23-24 миллиметра от привалочной кромки крышки, если в какой-либо камере жидкость находится не на нормальном уровне, необходимо осторожно немного загнуть держатели поплавков.

Поднимать и опускать крышку следует аккуратно, чтобы не повредить поплавки.

Стоит отметить, что перед началом настройки рекомендуется прогреть двигатель в течение пяти-семи минут и выключить его.

Видеорекомендации по настройке карбюратора Солекс 21083

После всех этих мероприятий нужно слить из механизма часть бензина и начать собирать карбюратор в обратном порядке. По окончании регулировки уровня жидкости необходимо провести тест работы карбюратора. Для этого нужно завести двигатель и понаблюдать за камерами. Если в течение тридцати-сорока секунд не происходило подачи топлива с малых диффузоров, то регулировка прошла успешно. В противном случае нужно повторно измерить уровень топлива и принять необходимые меры.

Игольчатый клапан

Этот механизм или попросту игла, предназначен для поддержания в камере определённого уровня жидкости. Клапан устанавливается в корпус карба, врезается в него посредством резьбового соединения. Он запирает и открывает отверстие, через которое бензин впрыскивается в камеру.

Статья в тему: Чистка форсунок ультразвуком для дизельных и бензиновых двигателей

Игольчатый клапан

В некоторых случаях при использовании некачественного топлива или при повышенном уровне загрязнения внутри топливного бака, в игольчатом клапане оседают отложения. Липкая масса мешает игле нормально закрываться, от этого клапан постоянно остаётся открытым. В таких случаях рекомендуется сразу заменить игольчатый клапан.

Настройка холостого хода

К регулировке холостого хода рекомендуется приступать только тогда, когда предыдущий этап настройки уже закончен. Для настройки этого параметра необходимо:

• Закрутить винт качества против часовой стрелки до упора. Эта деталь находится в отверстии подошвы карбюратора.
• Вкрутить винт качества на шесть оборотов вправо.
• Запустить мотор и убрать весь подсос бензина.
• Найти винт количества, с его помощью настроить минимальную частоту вращения для двигателя. Лучше всего, если механизм будет работать в режиме 900-1200 оборотов.
• Медленно и аккуратно закручивать винт качества до тех пор, пока мотор не станет работать в неустойчивом режиме. После этого необходимо восстановить устойчивую работу путём закручивания винта в противоположную сторону на один-полтора оборота.
• Вращением винта контроля количества установить холостой ход на 850-900 оборотов в минуту, при необходимости можно докрутить винт качества.

Регулировка разных типов карбюратора осуществляется по одной схеме

Проблемы с настройкой холостого хода могут возникнуть из-за дефекта жиклёра, «стороннего» подсоса бензина, например, при неплотном закрытии электромагнитного клапана или заглушки, или неправильно подобранного жиклёра по размеру.

Стоит отметить, что этот механизм не рекомендуется ставить на двигатели с объёмом более полутора литров, так как это может привести к нарушению работы мотора на больших оборотах. Также для увеличения мощности базового карбюратора лучше всего заменить оригинальные жиклёры.

И ещё один важный момент – настройку карбюратора необходимо производить только при прогретом двигателе.

Регулировка многих разновидностей карбюраторов выполняется примерно по таким же принципам. В зависимости от производителя похожая схема может быть актуальна также для регулировки этого механизма на скутере, может применяться и для мотоцикла. Но если транспортное средство находится на гарантии, производить самостоятельную настройку карбюратора не рекомендуется. В этом случае при необходимости воспользоваться правом на гарантийный ремонт в официальном сервисном центре компании-производителя специалисты могут отказать в оказании этих услуг. К отечественным транспортным средствам это почти не относится, но на большинстве иномарок должна сохраняться заводская комплектация до конца гарантийного срока, тогда автовладелец сможет при необходимости совершенно спокойно обратиться в сервисный центр.

Таким образом, провести регулировку карбюратора автомобиля ВАЗ 2105, 2106 и других довольно просто, для этого не обязательно обращаться к специалистам, можно выполнить настройку этого механизма своими руками.

Как правильно отрегулировать карбюратор на бензопиле?

Для настройки узла следует установить инструмент на твердую ровную поверхность. Регулировать карбюратор бензопилы лучше всего в месте, защищенном от пыли и влаги.

Процесс настройки узла должен выглядеть следующим образом:

1. Вначале нужно отвернуть крепежные болты и снять защитный корпус пилы. Это даст возможно осмотреть карбюратор и, при необходимости, очистить его;
2. Далее потребуется извлечь штатный воздушный фильтр инструмента. Если пила комплектуется дополнительной поролоновой вставкой, то ее также нужно снять;
3. После этого потребуется отвертка, которой нужно закрутить болты с маркировкой H и L по часовой стрелке до упора. Делать это нужно очень аккуратно, чтобы не сломать болты;
4. Затем оба винта следует отвернуть на 1,5 оборота в обратном направлении;
5. Далее нужно запустить мотор бензопилы и дать ему поработать на протяжении примерно 7 минут;
6. Как только цилиндр мотора нагреется, потребуется начать поворачивать болт L до момента, пока ДВС не станет работать на максимальных оборотах. Сразу же после этого болт нужно повернуть на 1/4 оборота в обратном направлении;
7. Затем потребуется настроить работу мотора на высоких оборотах. Для этого к двигателю нужно подключить электронный тахометр, и начать поворачивать болт H до момента, пока показатели на табло прибора не совпадут с указаниями по рекомендуемых максимальных оборотах в инструкции к пиле;
8. В конце останется настроить работу ДВС пилы на холостых оборотах. Для этого потребуется медленно покрутить болт T против стрелки часов до момента, пока мотор не станет работать стабильно и без провалов. Если мотор начал глохнуть, то болт T следует повернуть по направлению стрелки часов.

Чтобы настроить карбюратор на бензопиле, следует максимально точно работать с регулировочными болтами. Чрезмерное закручивания винтов приведет к повышенной нагрузке на двигатель и другие важные узлы садового инструмента.

Карбюратор Солекс ВАЗ 21083 — устройство, настройка и регулировка

С развитием автомобилестроения, старые модели карбюраторов вытеснили карбюраторы с маркой «Солекс». В отличии от своих собратьев, Солекс осуществляют более точную подачу и помогают автомобилю развивать большую мощность. Такие карбюраторы устанавливаются на двигатели с рабочим объёмом 1,5 литра, переднеприводных автомобилей ВАЗ, семейства «Самара»:ВАЗ 2108; 2109, 21099, 2110.

Главная отличительная особенность карбюратора Солекс от марки ДААЗ, это электромагнитный клапан, регулирующий подачу топлива на время холостом ходу, а также систему подогрева горючей смеси, к которой подсоединены шланги, соединенные с системой охлаждения двигателя.

Устройство карбюратора Солекс ВАЗ 21083

1. Поплавковая камера.
2. Система пуска.
3. Система холостого хода с электромагнитным клапаном.
4. Главная дозирующая система.
5. Переходная система.
6. Экономайзер с ускорительным насосом.
7. Эконостат.

Подача топлива осуществляется из поплавковой камеры по специальным каналам через топливные жиклёры, где бензин смешивается с воздухом, который поступает через воздушные жиклёры. Затем горючая смесь поступает через диффузоры карбюратора непосредственно в двигатель. Привод дроссельных заслонок на данном карбюраторе механический и изменяется в зависимости от силы нажатия педали акселератора. В карбюраторе предусмотрена регулировка горючей смеси винтами количества и качества.

Чем промывать карбюратор бензопилы?

Для очистки узла от сильных загрязнений лучше всего использовать средство, которое поставляется в продажу в баллонах под давлением. В комплекте с очистителем есть дозатор и длинная тонкая трубка, которая дает возможность распылить средство в любых труднодоступных местах.

Нужно помнить, что чистка карбюратора на бензопиле выполняется с использованием легковоспламеняемых химических средств. Работать с ними нужно в специальной защитной маске и только в хорошо проветриваемых помещениях.

Читать также: Аксиально поршневой насос с наклонным блоком

Чтобы почистить карбюратор на бензопиле, узел потребуется частично разобрать. Дроссельную заслонку, регулировочные винты, корпус и другие детали карбюратора потребуется промыть средством из баллона и отложить до полного высыхания. Как только все элементы высохнут, узел можно собрать и установить обратно на бензопилу.

Маркировка жиклёров

Для каждой системы карбюратора, предусмотрены жиклёры разного сечения, поэтому во время ремонта важно знать, какого сечения нужен топливный или воздушный жиклёр. Приобретая автомобиль, с ним идёт сервисная книга, в которой отмечены основные характеристики и его устройство, а также схема маркировки жиклёров в зависимости от модели карбюратора.
