Парктроник представляет собой приемопередающее устройство. Цель этого устройства обнаруживать неожиданно возникшее спереди или сзади транспортного средства помеху и предупредить об этом водителя.
Работает парктроник по принципу радара. То есть устройство посылает во все стороны звуковой сигнал, обычно используются ультразвуковые частоты.
Сигнал, натыкаясь на препятствие, отражается от него и возвращается на приемное устройство парктроника. В блоке управления парктроника сигнал обрабатывается и водителю выдается предупреждение о возникшей преграде.
Конструктивно парктроник выполнен в трех вариантах:
- В первом случае он состоит из блока управления, датчиков, соединительных проводов.
- Во втором случае, провода отсутствуют.
- В третьем, вместо датчиков используют металлизированную ленту.Считается, что такие ленточные парктроники лишены мертвых зон. Устанавливается он с внутренней стороны бампера.
Чаще всего парктроники устанавливают на легковом автотранспорте. Случается, что парктроники устанавливают и на складских самоходных тележках. Установка такого устройства на тележке облегчает и ускоряет перемещение грузов по складской территории, особенно на складах с большими территориями и с огромным объемом перерабатываемого груза.
Про установку парктроника своими руками вы можете узнать в практическом руководстве: как поставить датчики, оборудование и провести тестирование.
Основные неисправности парктроника
Неважно на какой технике установлен парктроник, на автомобиле или на складской тележке, неисправности, в принципе, одни и те же, исключая разве что мелкие несущественные повреждения, связанные со спецификой автомобиля или тележки.
- Первая неприятность, которая может приключиться с устройством, это заводской брак. Способ решения возникшей проблемы в этом случае только один – вернуть устройство производителю и получить новое.
- Неисправности парктроника чаще всего возникают в соединительных проводах, датчиках или металлизированной ленте, точнее в месте ее крепления к бамперу технического средства.
- Гораздо реже неисправность возникает в блоке управления парктроника. Надо сказать, что блок управления оснащается собственной системой определения неисправности. Если она выявила возникшую неисправность, то водителю подается соответствующий сигнал.
- С датчиками или лентой парктроника могут приключиться неприятности, связанные с водой и грязью. Датчик может также повредить попавший в него камень. Ленту парктроника нужно постоянно очищать от грязи и влаги. Для этого приходится ее снимать и чистить, стоит почистить заодно и бампер. Датчик не особо боится влаги и воды, но, накопившись, влага или вода может вывести его из строя.
- Блок управления чаще всего выходит из строя, если на печатную схему попадают грязь, пыль, влага. Может случиться короткое замыкание. Поломки блока – редкость. Определить простейшую, например. короткое замыкание, неисправность можно и самому. Остальное зависит от умения и знаний хозяина парктроника.
- Проводка парктроника может прийти в негодность, если провода плохо закреплены. В результате они могут оплавиться или оборваться. Прозвонить и заменить проводку или часть ее можно самостоятельно.
Общие понятия
Вам будет интересно:Что такое турботаймер: назначение гаджета, устройство и принцип работы
Риск не заметить идущих позади «стального коня» людей или, того хуже, играющих детей немал. В связи с этим водители задаются вопросом: парктроник — что это, как его вмонтировать? Под парковочным радаром подразумевается специально разработанное устройство. В идею его создания легла необходимость замеров между автомашиной и парковочным местом для совершения верного маневра.
Вам будет интересно:Падают обороты при включении фар: принцип работы, причины и методы решения проблемы
Для хозяев автотранспортного средства с ограниченным обзором и новичков установка парктроника (цена его приемлема для всех и составляет около 1000 руб.) – это обязательная процедура. Датчики, динамик и блок управления – нехитрый базис продуманной конструкции. Точность замеров продиктована числом датчиков. Активация их происходит при включении задней передачи либо переднего тормоза при размещении агрегата на переднем бампере. ЭБУ является центральным звеном, предупреждая автомобилиста об опасности столкновения.
Читайте также:
Диагностика и варианты ремонта
Система должна реагировать на возникающее препятствие. Если этого не происходит, то первое, что стоит сделать – это очистить датчики или ленту от грязи и влаги. Они очень часто являются причинами нарушения работоспособности прибора.
Очистить нужно также и места, где они расположены. То есть внутреннюю часть бампера под лентой и гнезда, в которых установлены датчики. Не помогает – осматриваем приемопередающие устройства.
Если на металлизированной ленте нет повреждений, то причина неисправности ленточного парктроника, в других частях прибора.
Для определения исправности датчика – нужно прикоснуться к нему пальцем. Исправный датчик слегка вибрирует. При прикосновении слышится легкий треск. Проверка проводится при включенном двигателе транспортного средства.
Когда определили нерабочий датчик, то сначала его стоит просушить, возможно, в него просто попала влага. Если так, то после просушки он начнет работать в штатном режиме, если нет, вскроем его, возможно, что повреждена мембрана, ее можно заменить. Но доверить замену мембраны лучше мастеру, поскольку такая работа требует навыков.
Неисправность блока управления парктроника – это, наверно, самая большая беда этого устройства. Самостоятельно можно только визуально осмотреть прибор и проверить его на короткое замыкание. Чтобы осмотреть печатную плату прибора, нужно снять крышку.
Возможно, что при осмотре будет установлена и причина неисправности, например, налет грязи или пыли, или накипи. Накипь может свидетельствовать о пришедших в негодность радиодеталях, например, конденсаторах.
Проверить на короткое замыкание просто. Нужно взять простой омметр и прикоснуться концами щупа к выводам блока, если в приборе обрыв или его замкнуло, то омметр покажет или ноль, или бесконечность. В этом случае нужно вмешательство квалифицированного специалиста. Самому браться за ремонт блока управления стоит только в том случае, если есть опыт в работе с электронными схемами разных типов.
Наиболее распространенные неисправности и способы их устранения
- Включен задний ход, а парктроник не подает сигнала. Возможно, что блок управления не подключен к питанию или неправильно смонтирована, нарушена проводка. В этом случае изменяем схему подключения, восстанавливаем целостность проводки. Обязательно проверяем надежно ли заземление блока.
- Расстояние до помехи определяется неправильно. Возможно, что имеется загрязнение датчиков. Нужно почистить датчики.
- Прибор часто срабатывает на несуществующие препятствия. Возможно, что парктроник настроен на высокую чувствительность или имеется загрязнение датчиков. Нужно провести перенастройку блока управления или почистить датчики.
- Парктроник не определяет вообще никаких помех. Возможно, что прибор настроен на низкую чувствительность, опять же загрязнены датчики или помеха находится в так называемой мертвой зоне парктроника. Нужно или повысить чувствительность устройства, или почистить датчики, перестроить схему установки датчиков, добавить например, в существующую схему еще несколько штук.
- У ленточного парктроника возникают такие же неисправности, что и у парктроника с датчиками. Может быть повреждена лента парктроника. Неисправности могут возникнуть и при загрязнении места расположения ленты. Встречаются неисправности соединительных проводов и блока управления парктроником. Действия при диагностике устройства и ремонте, собственно, такие же, как и при работе с другими типами парктроников.
Если самостоятельно определить причину неисправности не удается, то, естественно, нужно обратиться к специалистам. Можно снять парктроник и отнести его в автомастерскую, можно отогнать туда технику с установленным прибором – погонять парктроник на стенде, проверить настройки и т. д.
Подробная установка парктроника своими руками
Сегодня я подготовил пошаговую инструкцию по тому, как выполняется установка парктроника. Устанавливать буду устройство фирмы ParkCity на примере автомобиля Hyundai Accent.
Устанавливаю парктроник ParkCity SMART на 4 датчика, он же задний парковочный радар. В комплектацию парктроника ParkCity SMART входит:— инструкция пользователя на русском языке;— дисплей;— комплект проводов;— центральный блок парктроников;— фреза для просверливания отверстия в бампере— датчики парковки, серого цвета, похожего на цвет автомобиля;— стяжки;— лента для разметки.
-
Читайте также:
Плюсами парктроника ParkCity считаю большую цветовую гамму и длинные провода от датчиков до блока, поэтому такой комплект можно ставить даже на перед автомобиля.
Начинается установка парктроника с разбора багажника автомобиля. Я снял декоративную защитную пластмассу и боковую обшивку.Задний ход в Hyundai Accent находится на правом фонаре, поэтому все провода будем тянуть к нему. Провод от дисплея и парктроников протянем в багажник, где установим центральный блок парктроника. Все это подключим к фонарю. Также я заглянул под низ бампера, посмотрел на каком расстоянии находится усилитель бампера.
Теперь необходимо разметить, где будет производиться установка парктроника. Для этих целей я использую лазерный уровень, но если вы хотите установить парктроник самостоятельно и не имеете данного инструмента, то можно спокойно обойтись без него.
Выставляем лазерный уровень так, чтобы он ловил горизонт и середину автомобиля. Разметку делаем от центра. Два центральных парктроника я стараюсь разместить немного подальше, на случай если владелец авто захочет поставить фаркоп. Обязательно проверяем ровно ли стоит автомобиль. Если нет, то домкратом приподнимаем нужную сторону. Разметив точки, помечаем их с помощью карандаша.
Ковыряем шилом отверстия и просверливаем фрезой отверстия под датчики в бампере. За один раз не просверливаю, потому что фреза забивается. Если ее не чистить, то можно сделать отверстие большего размера.
Готовые отверстия подрезаем ножом от фасок и заусенцев.
Следующий этап — прокладка проводов под парктроники. Обращаем внимание на нумеровку, чтобы не перепутать стороны. Для прокладки проводки парковочного радара под бампер я использую металлическую протяжку. Протягиваю ее из отверстия в отверстие, приматываю необходимый провод и протягиваю.
Я оставляю небольшой хвостик, чтобы в дальнейшем было проще менять нерабочий датчик.
Когда все провода просунуты под бампером, заводим их в багажник с помощью протяжки. В багажника аккуратно укладываем провода и пристяживаем их.
-
Читайте также:
Определяемся с местом под блок парктроника.
Оставшийся клубок проводов закрепляем и по возможности прячем где-то в багажнике. Я разместил их в нише багажника.
Теперь переходим в салон автомобиля. Монитор парктроника закрепим на зеркало заднего вида, сверху. Чтобы увеличить площадь контакта, я немного подклеил монитор двусторонним скотчем.
Приклеив монитор, закрепляем провод на ножке зеркала. Далее, под обшивкой потолка, ведем к стойке, и вдоль боковой поверхности на зад автомобиля. Мне пришлось дополнительно снять боковую стойку и козырек.
Протянув все провода в багажник, подключаем их к центральному блоку парктроника.
Все, что осталось сделать — подключить провода питания. Черный провод, массовый — «минус». «Плюс» — зеленый. Фиксируем провода, изолируем.
Установим датчики парктроника. Немного подгибаю металлические усики фиксатора датчика, чтобы в дальнейшем его было не так тяжело вынуть. Для этого снимаю их и немного выгибаю внутрь. На сколько гнуть, определяю эмпирическим путем. Необходимо, чтобы датчик можно было достать, но при этом он не выпадал.
Далее соединяем датчик с проложенным в бампере проводом. Полученный провод сматываем петлей, чтобы он не выпал снизу бампера.
Вставляем датчики парктроника широким вниз, меткой «UP» — вверх. Привязываться к нумерации датчиков при установке не обязательно, поскольку они идентичны.
Проверяем, как работает парктроник. Убедившись, что все подключено верно, закрепляем центральный блок. Я креплю его на двусторонний скотч и пристяживаю за ушко, для надежной фиксации. Собираем багажник машины обратно.
На этом установка парктроника своими руками подошла к концу. Вопросы и комментарии обязательно оставляйте под постом.
Для вас трудился — автоэлектрик Сергей Зайцев!
Запись пользователя stozaycev из сообщества Сделай Сам на DRIVE2
Как избежать появления неисправностей парктроника?
Прежде всего, нужно соблюдать элементарные меры безопасности. Датчики, металлизированную ленту, провода, контакты нужно регулярно осматривать, если на датчиках и ленте появилась грязь, то ее нужно убрать, как и влагу.
Под металлизированной лентой не должно скапливаться ни влаги, ни грязи. Следовательно, нужно периодически ее снимать и очищать внутреннюю часть бампера.
В блоке управления тоже может собираться грязь, стоит и его иногда открывать и очищать от скопившейся внутри грязи, пыли. Учтите, что грязь, пыль и вода отлично проводят электрический ток, а значит, могут послужить причиной возникновения неисправности.
Нужно строго соблюдать рекомендации и требования, изложенные в инструкции по эксплуатации парктроника. Очень важно правильно установить и выбрать прибор, а также точно его настроить. Подробную информацию о выборе парктроника вы можете узнать в следующей подробной статье. Соблюдение инструкции, правильная установка, точная настройка парктроника – залог его долгой безаварийной службы.
Ремонтные премудрости
Выполнение диагностики диктует выбор эффективного метода исправления дефектов. В случае когда парктроник постоянно пищит, речь идет о загрязнении датчиков. Необходимо их осмотреть, протереть сенсоры сухой мягкой тканью. Особенно он любит издавать подобные звуки в морозный день или после помывки. Это случается из-за того, что вода попадает в сенсор, замерзает на морозе. Просушка приспособления избавляет от необходимости починки. Для этого можно поставить любимую «ласточку» в отапливаемое помещение.
Настройка в этом деле имеет значение: при неверном настраивании датчиков приходится сталкиваться с назойливо-стабильным сигналом аппарата. Происходит пищание или нет, близка вероятность замены датчиков. Сделать это лучше в сервисе. Во избежание реакции на растущую траву понадобится регулировка чувствительности устройств. Сервисная книжка, пара отверток – вечные спутники самостоятельного ремонта, однако лучше этого не делать: процесс трудоемок, не оправдан. Специалисты СТО с профессиональными знаниями, грамотным подходом, знанием технического состояния гораздо быстрее разберутся, в чем дело, и найдут максимально результативную тактику устранения неисправностей.
Источник
Отключен звук

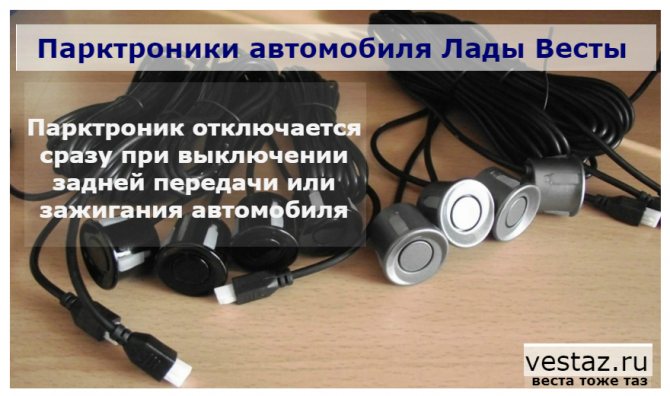

Некоторые из владельцев Лада Веста жалуются на отсутствие звука системы, тогда как экран работает вполне нормально. Следует заметить, что отключить оповещения парктроника можно в меню звуков, если он сильно раздражает. Но этого не рекомендуется делать, потому что смотреть в зеркала и одновременно на экран, при парковке, крайне неудобно.
При эксплуатации Лады Весты с парктроником следует придерживаться определенных правил: следить за состоянием датчиков, избегать попадания прямой струи воды (особенно при мойке высоким давлением), прислушиваться к необычным оповещениям. Тогда вы будете уверены, что случайно не столкнетесь с неожиданным препятствием из-за отказа системы помощи при парковке.
Система парковки автомобиля предназначена для обнаружения препятствий, находящихся сзади автомобиля, и предупреждения водителя о расстоянии до препятствия акустическим сигнализатором.
Система обнаруживает препятствие при помощи четырех ультразвуковых датчиков, работающих по принципу эхолокации, которые расположены в заднем бампере автомобиля.
Система парковки включает в себя следующие компоненты:
– блок управления системы безопасной парковки;
– датчик системы безопасной парковки;
– блок сигнализации системы безопасной парковки;
– жгут проводов датчиков системы безопасной парковки.
Система активизируется автоматически, если ключ в выключателе зажигания находится в положении «I» и включена задняя передача, при этом раздается короткий звуковой сигнал высокого тона, подтверждающий включение системы.
Чек-лист: Парктроник автомобиля Лада Веста — 5 неисправностей, установка
Система безопасной парковки стала почти неотъемлемой частью машины, что неудивительно. Штатный датчик парковки есть уже даже в простых машинах — веста тоже снабжена им с завода. Парктроник Лада Веста это удобный, недорогой гаджет, который изначально задуман, как помощник в парковке автомобиля. Штатный прибор на Лада Веста состоит из нескольких комплектующих. Не работает парктроник чаще всего из за грязи, или проводки.Однако, не во всех комплектациях он присутствует. Встроенные датчики парковки Лады Весты идут в комплектации «Комфорт» и выше. Стартовая версия Весты готова к установке любого выбранного вами оборудования для измерения расстояния до ближайших объектов.
Какую модель выбрать
Принцип действия парктроника основан на отражении ультразвукового сигнала от препятствия и приемом его сенсором. Их количество определяет величину контролируемого участка. Чем больше датчиков, тем меньше «слепых» зон позади автомобиля. В связи с тем, что мощность излучателей мала, парктроник может определить препятствие на дистанции 2-2,5 м. Изменение расстояния до предмета у разных моделей фиксируется от 1 до 10 см, а минимальная дистанция работы радара составляет 10-30 см. Комплектация, характеристики и качество парктроника зависят от производителя.
Установка и подключение
Для монтажа парковочных сенсоров необходимо провести разметку установочных мест. Расстояние между датчиками рассчитывается исходя из ширины кузова деленной на количество сенсоров, т. е. при установке 4 излучателей, ширину нужно разделить на 4. Отсчет идет от середины воображаемой горизонтальной оси, соединяющей 2 наиболее выступающие точки кузова. Расстояние от дорожного покрытия до центра датчика должно составлять 60-70 см.
Отверстия сверлят комплектным корончатым сверлом. Датчики устанавливают на место, провода протягивают внутри бампера и фиксируют штатным крепежом. Маркировка должна соответствовать указанной и начинаться слева (A, B, C, D). В багажник провода заводят через сальник кабеля питания противотуманного фонаря. Блок управления закрепляют на стенке кузова 2-сторонним скотчем и подключают разъемы датчиков в соответствии с маркировкой. Питание парктроника проводят от фонаря заднего хода.
В большинстве случаев индикатор устанавливают на зеркало салона. LCD-устройство располагают на торпедо у левой стойки. В зависимости от размещения устройства выбирается трассировка проводов — либо по порогам дверей, либо под обшивкой крыши. Если комплект оснащен бипером, то его монтируют в салоне на полке у заднего стекла. Некоторые водители туда же устанавливают ЛЭД-индикаторы, которые хорошо видны в зеркало салона.
