Как работает вентилятор охлаждения двигателя

Работа ДВС сопровождается большим выделением тепла, которое отводится при помощи системы охлаждения и частично благодаря моторному маслу. Система охлаждения отводит тепло при помощи жидкости (антифриза), радиатора, а также вентиляторов, которые помогают поддерживать правильную температуру двигателя и избегать перегрева.

Когда один из узлов системы охлаждения перестает работать как надо, существует риск перегрева двигателя (локального или полного), поэтому при первых поломках следует принять меры. В этой статье вы узнаете почему не включается вентилятор охлаждения, что с этим делать и как решить данную проблему.

Для чего нужен вентилятор охлаждения?

Я не буду углубляться в теорию и детали данного процесса, я, думаю, информации более чем достаточно. Если коротко, то вентилятор нагнетает поток воздуха, который отводит тепло от нагретых сот радиатора при повышении температуры ОЖ. Когда автомобиль двигается, встречный поток воздуха выполняет роль вентилятора и с лихвой компенсирует его. Однако если вы едете не быстро или стоите на месте, то встречного потока воздуха будет мало для полноценного охлаждения антифриза. Вентилятор представляет собой круг с большими пластиковыми лопастями, которые приводятся в движение электромотором мощностью 12 Вольт.

Включение и выключение вентилятора контролирует ЭБУ, который руководствуется данными полученными от датчиков температуры ОЖ. Когда антифриз становится слишком горячим, в работу включаются вентиляторы. Если автомобиль двигается, во включении вентиляторов нет необходимости, так как встречного потока воздуха вполне хватает.

Как узнать, что не включается вентилятор?

Прежде всего, следует прогреть мотор до рабочей температуры, затем открыть капот и обратить внимание на переднюю часть радиатора, там вы увидите вентиляторы, которые должны вращаться при условии, что они исправны. Кстати, вращающиеся вентиляторы сложно увидеть, из-за быстрого их вращения они практически незаметны.

Второй признак, что вентиляторы работают — звук работы мотора, он меняется, когда в работу включаются вентиляторы.

Узнать, что не включается вентилятор можно и не выходя из авто. Если стрелка температуры ОЖ поднимается в красную зону, то, скорее всего, у вас проблемы с системой охлаждения, как вариант это может быть неисправный вентилятор охлаждения.

https://youtube.com/watch?v=E3XOaqrp5uE

Как самостоятельно выполнить ремонт вентилятора охлаждения двигателя?

Перед снятием вентилятора нужно отключить провод массы от аккумулятора, а также все идущие к вентилятору провода. После этого можно откручивать крепежные болты вентилятора и снимать его.

Чтобы предотвратить поломки и улучшить качество охлаждения нужно периодически чистить вентилятор от различных загрязнений, используя при этом щетку.

Иногда случается, что виновницей неисправности вентилятора является обычная грязь. Чтобы проверить это, нужно только отогнуть кожух движка и оценить состояние всего оборудования. В большинстве случае потребуется замена щеток, так как они часто выходят из строя, что обусловлено чрезмерным загрязнением и последующим быстрым износом.

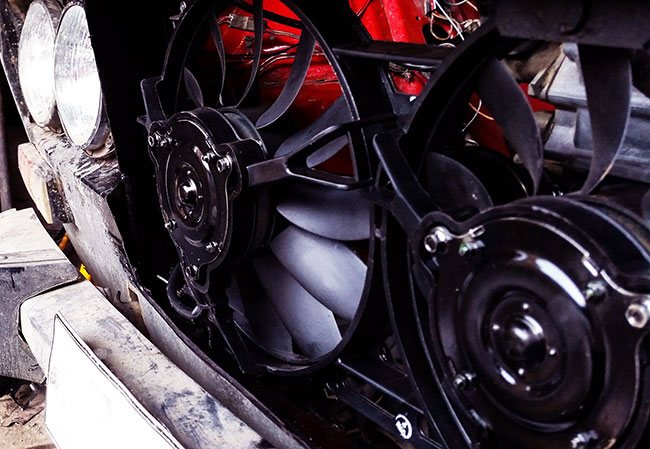

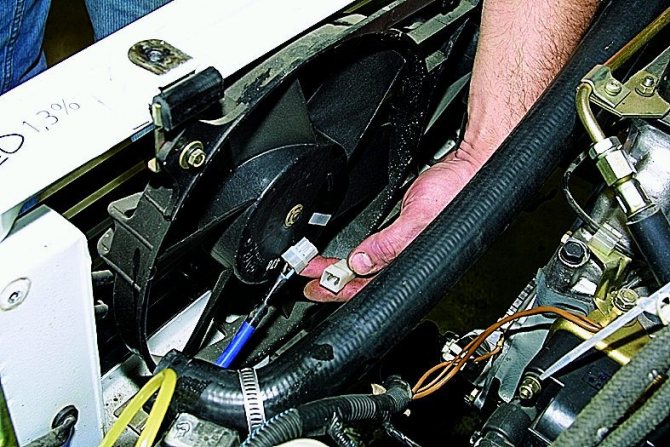

Довольно часто поломка заключается только в плохом контакте проводов. Это происходит из-за сильного окисления контактов (в соединительных штекерах), которые ни разу, за весь период эксплуатации авто, не чистились. Именно поэтому, перед тем как что-либо менять, надо тщательно проверить состояние проводов, а в случае необходимости заменить либо почистить.

На следующем этапе проверяется работоспособность ротора, а точнее его обмотки. Если она в порядке, то можно вздохнуть с облегчением. Если же произошел обрыв или замыкание, то придется осматривать каждый виток, чтобы выявить неисправность. Но перед этим нужно тщательным образом очистить все от загрязнений при помощи щетки по металлу и ветоши с растворителем, который ни в коем случае не должен содержать химически агрессивных компонентов.

Когда перегревается двигатель, а вентилятор при этом не включается, то это свидетельствует о поломке электрического мотора. Разборке и последующему ремонту эта деталь не подлежит, поэтому электродвигатель необходимо только менять.

Процесс продувки радиатора и замены вентилятора, применительно к автомобилю Форд Фокус, показан в видео.

https://youtube.com/watch?v=HlsL9_Gqqr0

Системы охлаждения двигателя внутреннего сгорания разделились на две ветки в процессе своего развития: воздушное охлаждение и жидкостное охлаждение. Систему жидкостного охлаждения более корректно называть гибридной, так как вентилятор используется в обоих типах систем. Средой для рассевания избыточного тепла в процессе его отвода от разогретой силовой установки выступает воздух. Вентилятор охлаждения является устройством, которое обеспечивает стабильный и равномерный отвод тепла в окружающую среду.

Гибридная система охлаждения практически полностью вытеснила воздушную в конструкции серийных автомобилей, так что далее будем беседовать исключительно о ней. Еще стоит отметить, что функция вентилятора в той и другой системе аналогична. Вентилятор охлаждения позволяет принудительным образом реализовать эффективный обдув двигателя и радиатора гибридной жидкостной системы охлаждения.

Вентилятор служит для лучшего охлаждения мотора и жидкости в радиаторе. Такой эффект достигается благодаря обдуву ДВС и увеличению скорости потока и общей массы воздуха, который проходит через ячейки и ребра радиатора. Местом установки вентилятора в большинстве случаев становится пространство между радиатором и силовой установкой. Сам вентилятор радиатора заключен в специальный кожух.

Не включается вентилятор — причины

• Моторчик. Проблемы с электродвигателем, который приводит в движение вентилятор — одна из возможных проблем. Такая поломка полностью обездвижит лопасти и охлаждение мотора будет нарушено. Проверить работу электродвигателя можно подключив его напрямую к питанию АКБ, в обход бортовой сети. Если после подачи питания напрямую вентилятор обездвижен — скорее всего электромотор вышел из строя и требует замены.
• Датчик. Если с электромотором все гуд, но вентилятор не крутит, нужно проверить датчик температуры ОЖ (ДТОЖ). Причина может заключаться в том, что датчик неисправен и не сообщает в ЭБУ температуру ОЖ или подает неправильную информацию. Следует проверить ДТОЖ и при необходимости заменить его.
• Нет питания, обрыв цепи, предохранители. Если вентилятор охлаждения не вращается, проблема может заключаться в банальном обрыве цепи или плохом контакте. Проверьте проводку и контакты, возможно проблема в этом. Также проверьте предохранители, которые имеют отношение к данному узлу.

Снятие и замена резистора вентилятора

Чтобы понят, работают они или нет, нужно от их двигателей отсоединить разъем, и к проводам через которые подается напряжение подключить лампу, аналогично делаем и с датчиком, если обе лампочки загораются, то проблема в вентиляторах.

Чтобы их снять нужно, проделать следующие действия:

1. Отключаем все провода
2. Снимаем верхний патрубок



3. Снимаем бампер
4. Если имеется кондиционер, отгибаем трубки (делать это нужно аккуратно, так как они могут лопнуть) или сливаем фреон (залить обратно будет стоить не дёшево) затем снимаем радиатор кондиционера.
5. На кожухе радиатора нужно ослабить гайки
6. Наклоняем радиатор таким образом, чтобы можно было извлечь блок вентиляторов
7. Откручиваем болты, которые крепят блок и извлекаем его

После снятие рекомендуется заменить сразу оба на новые, так как есть вероятность того что пройдет немного времени и из строя выйдет второй элемент и всю работу по замене нужно будет проводить повторно. Можно эту процедуру проделать снизу, но понадобятся специальное оборудование, и нужно будет двигать двигатель на десять сантиметров назад, что является, очень трудоемки.

Если электродвигатели вентиляторов не запускаются при подключении проводов от АКБ непосредственно к клеммам питания, необходимо заменить устройства.

А еще интересно: Вентилятор охлаждения Нива Шевроле

Для этого понадобится набор гаечных ключей размером от 10 до 17 мм и крестовая отвертка.

Перед началом работ нужно загнать машину на смотровую канаву или подъемник и обесточить бортовую сеть, сняв минусовую клемму аккумулятора.

Демонтаж вентиляторов выполняется следующим образом:

• Снять защиту картера и грязезащитный кожух.
• Открутить саморезы и снять толстую пластину в форме паука и пару жестяных крышек, которые находятся спереди под днищем авто.
• Открутить крепление поперечины рамки радиатора.
• Ослабить натяжение и снять ремень гидроусилителя руля и помпы.
• Выкрутить 4 болта, удерживающих насос ГУР.

• Задвинуть насос назад, вывесив на шлангах.
• Демонтировать ремень привода кондиционера.
• Открутить болт, удерживающий зубчатый шкив ГРМ.
• Снять шкив и ремень.
• Открутить четыре гайки по углам корпуса электровентиляторов и два болта, фиксирующих его посередине.
• Снять вентиляторный блок со шпилек и вытащить вниз.

Этот способ наверняка подходит для рестайлинговых моделей Нива Шевроле. На машинах постарше придется снимать решетку радиатора и бампер, откручивать крепления и отводить вперед радиаторы кондиционера и охлаждения. После этого доступ к электровентиляторам будет открыт.

Во время демонтажа следует внимательно запоминать порядок действия. Сборка производится в обратной последовательности.

Перед началом работ необходимо заехать на смотровую яму и снять клемму с аккумулятора. Для ремонта понадобятся гаечные ключи 10-13, отвертка и новый резистор. Деталь установлена в балке снизу под радиатором. Порядок снятия следующий:

1. Открутить болты крепления и снять защиту картера вместе с грязезащитным кожухом.
2. Демонтировать защитную планку резистора и выкрутить деталь.

Сборка выполняется в обратной последовательности.

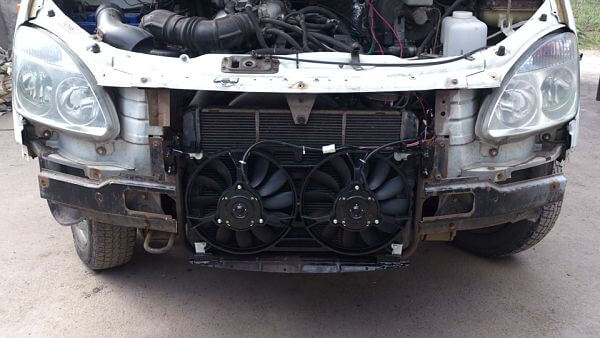

Не включается вентилятор — причины

Сразу отмечу, что постоянно работающий вентилятор — это меньшее зло, нежели ситуация, когда он не включается. Поскольку в случае не включения, вы рискуете перегреть двигатель, а так существует риск преждевременного выхода из строя электродвигателя ну и более длительного прогрева в зимнее время.

• Неисправен термостат. Если термостат заклинил на малый круг и охлаждающая жидкость после прогрева циркулирует по малому кругу в обход радиатора, температура будет расти и вентилятор будет включаться уже спустя несколько минут после прогрева двигателя. Причем из-за дефицита охлаждения вентилятор не будет выключаться, поскольку температура ОЖ постоянно будет высокой.
• Контакты реле. Если контакты окислились и «залипли» в положении «вкл», вентилятор будет крутиться постоянно, сразу после того как вы включите питание.
• Датчик. Случается, также, что ДТОЖ «врет» и вместо реальной температуры показывает намного более высокий градус. В таком случае вентилятор будет не только включаться раньше, но и работать без остановки. Замена датчика решит проблему.

Актуально: Датчик включения вентилятора (ДВВ): что это и какую роль играет? Диагностика и замена ДВВ

Как доехать домой или до ближайшего СТО, если не работает вентилятор охлаждения?

Если вы установили, что у вас не включается вентилятор охлаждения, следует принять немедленные меры, однако если вы обнаружили это вдали от дома или СТО, то все не так просто. Соблюдайте следующие рекомендации, чтобы доехать к месту назначения с наименьшими потерями.

1. Если вы находитесь не очень далеко от населенного пункта или ближайшего СТО и у вас МКПП, лучше, конечно, если вас отбуксируют туда с заглушенным двигателем.
2. Подождите пока мотор остынет, затем попробуйте «запитать» вентилятор от АКБ напрямую.
3. Если вентилятор не крутится и вам нужно как-то доехать — включите «аварийку» и начинайте движение. При этом следите за температурой двигателя и двигайтесь со скоростью 50-60 км/час. Встречный поток воздуха будет отводить тепло, и она не будет расти. Если же температура растет, прекратите движение и вызывайте эвакуатор или буксируйте авто с неработающим мотором.

Текст:

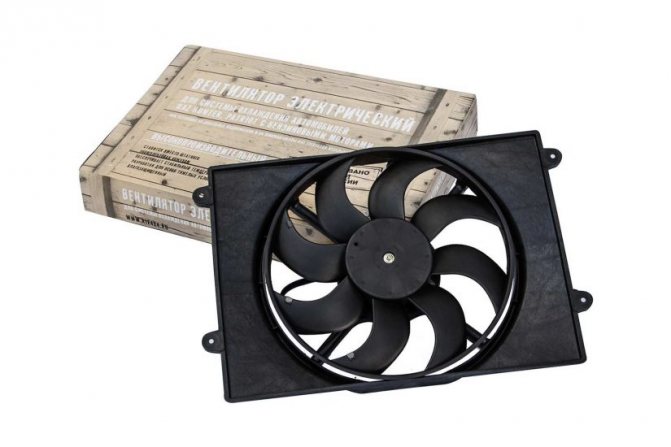

Типы приводов вентиляторов охлаждения радиатора

На большинстве легковых автомобилей используется вентилятор охлаждения радиатора с электрическим приводом. Он устроен достаточно просто и состоит из трех ключевых элементов: электродвигатель на 12 Вольт, крыльчатка (крепится на роторе) и провода (подводятся к электрической системе автомобиля).

Поскольку вентилятору охлаждения радиатора требуется работать только в тот момент, когда охлаждающая жидкость перегревается, ему необходим управляющий элемент. Им выступает датчик, контролирующий температуру жидкости. Когда она ниже допустимого значения, вентилятор охлаждения отключен. Если охлаждающая жидкость начинает перегреваться, датчик подает команду на включение вентилятора для снижения ее температуры до допустимых значений.

Статья в тему: Суть неполадки

Обратите внимание: При движении автомобиля вентилятор охлаждения радиатора практически всегда находится в выключенном состоянии, благодаря встречному потоку воздуха, который охлаждает радиатор. Однако в пробке или на холостых оборотах он обязан включаться, чтобы не произошел перегрев мотора из-за высокой температуры охлаждающей жидкости.

Также существуют вентиляторы охлаждения радиатора на механическом приводе, но они получили распространение только на крупных грузовиках, тракторах и другой специальной технике. Вентиляторы на механическом приводе работают постоянно, если не предусмотрена специальная дополнительная муфта сцепления для их отключения.

Вентилятор системы охлаждения: зачем и для чего?

Для начала давайте вспомним, для чего вообще нужен этот вентилятор. Данный элемент является частью системы охлаждения двигателя автомобиля, принцип работы который мы сейчас кратенько рассмотрим.

Подавляющее большинство современных легковых авто оборудованы жидкостной системой охлаждения. Это значит, что теплоносителем в ней выступает специальная жидкость – дистиллированная вода или антифриз.

Источником тепла, как Вы знаете, является сам мотор, который в процессе работы довольно ощутимо нагревается. Чтобы избавить сердце автомобиля от такой напасти необходимо его принудительно остужать.

Для этого в ключевых частях силового агрегата проделаны каналы, по которым бежит та самая жидкость. Имея отличную теплопроводность она отбирает ненужное тепло, нагреваясь сама. Понятное дело, что на ходу подливать холодной водички в систему никто не будет, поэтому, прежде чем она вновь поступит к мотору, её температуру необходимо понизить.

Для этого система содержит насос, качающий жидкость, расширительный бачок, термостат, поддерживающий определённый уровень нагрева, необходимый для нормальной работы двигателя, радиатор – основной элемент для понижения температуры жидкости и, собственно, вентилятор радиатора.

На последнем лежит функция по улучшению эффективности охлаждения – он увеличивает поток набегающего воздуха, благодаря чему жидкость, проходящая через радиатор, остывает качественнее. Обычно, вентилятор работает непостоянно — блок управления двигателя включает его только тогда, когда датчик температуры мотора или антифриза сигнализирует о перегреве, но бывают и исключения. О них далее…
