Современные дизельные моторы наряд со многими однозначными преимуществами имеют и определённые «узкие места», слабости, которые подчас отрицательно влияют на эксплуатацию машины. Среди таких слабостей эксперты автомобильного дела нередко отмечают свечи накаливания, которые в водительском обиходе обычно называются «свечами накала». Несмотря на свою почти идеальную конструктивную совершенность, такие устройства часто подводят водителя, особенно в холодные времена года. Кто из нас не был свидетелем того, как зимой, когда столбик термометра опускается ниже нуля, данное устройство внезапно перестает выполнять свою главную функцию – заводить холодный двигатель, буквально на ровном месте подводя хозяина машины.

Однако практика убедительно доказала, что бороться с этим недостатком можно, даже собственными силами, не прибегая к помощи СТО, причём весьма эффективно. Главное – сначала разобраться в том, как проверить свечи накала.

Признаки неисправности свечей накала: как проверять

Изобретение свечей накала было более чем важным событием в истории развития автомобиля. Оно существенно расширило диапазон его использования в неблагоприятных для мотора погодных условиях. Принцип работы этого автомобильного устройства до гениального прост. Так, благодаря ему, удавалось подогревать камеру сгорания. Это способствовало воспламенению топлива в цилиндрах даже на большом морозе. Особенно это было характерным для дизелей старых моделей, тогда как современные дизельные двигатели подчас успешно запускаются и без помощи свечей.

Чтобы узнать, как проверить свечи накала на дизеле, нужно разобраться в принципе их работы. Устройства должны включаться при определённом уровне температуры, о чём тут же обязана сигнализировать панель приборов, на ней сразу же загорается специальный индикатор. Но порой эти сигнализаторы в силу разных причин не загораются, показывая водителям, что устройства не функционируют, как следует. Естественно, что и мотор тогда, как ни старайся, или не заводится, или же действует ненормально. В частности, при его запуске выхлопная труба дает дым неестественных бело-сиреневых оттенков. Это доказывает тот факт, что, хотя топливо и поступает в мотор, но всё же не воспламеняется.

Ещё одним типичным доказательством неисправности является то, что на холостых оборотах двигатель работает неравномерно, как бы задыхаясь, рывками.

https://youtube.com/watch?v=RS161JZXIrk

Способы проверки работоспособности

• Измерение сопротивления нагревательного элемента. Оптимальный способ диагностики, если вы хотите проверить свечи накала, не снимая их с автомобиля. Но измерение сопротивления нити накала не дает полноценного представления о работоспособности свечи. Даже при незначительном отклонении от номинального сопротивления нагревательный элемент может разогреваться неравномерно. Если вы знаете, как пользоваться мультиметром, то сможете без труда определить неисправный нагреватель.
• Проверка в снятом состоянии. В отличие от измерений тестером, такой метод позволяет наглядно увидеть, как быстро и насколько равномерно разогревается нагревательный стержень. Метод действительно позволяет достоверно проверить свечи накала, но связан с риском обламывания основания при откручивании. Если свечи давно не снимались либо были зажаты с неправильным усилием, закручены без применения противонагарной герметизирующей пасты, они прикипают к стенкам посадочных колодцев. Случаи обламывания – далеко не редкость, поэтому при желании проверить свечи накала откручивать их нужно с особой осторожностью.

Нормальная работа

Предварительный подогрев воздуха – одна из особенностей дизельного двигателя. На подавляющем большинстве автомобилей для каждого из цилиндров установлены однополюсные («масса» – корпус) штифтовые свечи. Такие модели потребляют 5-18 А, тогда как двухполюсные нагреватели при напряжении 1.7 В способны потреблять до 50 А. Лишь в некоторых моделях ДВС воздух подогревается одним нагревателем, вкрученным во впускной коллектор.

При проверке свечей накала важно знать их нормальное время разогрева.

• Обычный нагревательный элементы – требуется до 60 секунд для выхода на рабочую температуру.
• Быстродействующие свечи накала – до 10 с. Ускоренный прогрев обеспечивается особой конструкцией нагревательного элемента.
• Саморегулирующиеся – до 5 с. В конструкции две последовательно соединенные спирали, одна из которых обеспечивает скорость прогрева, а вторая позволяет регулировать и поддерживать температуру. Даже после выключения основной фазы предпускового прогрева для улучшения сгорания ТПВС на нагревательном элементе еще порядка 3 минут поддерживается высокая температура (Post-heating).

При проверке свечей накаливания обращайте внимание на характер разогрева. Исправный элемент должен равномерно накаляться от кончика стержня.

В камеру сгорания входит лишь небольшая зона у окончания стержня, поэтому именно в этом места степень нагрева важнее всего.

Измеряем сопротивление

Проверить свечи накала на дизеле можно омметром или универсальным тестером в режиме измерения сопротивления. Узнать точные нормативные значения можно из технической документации завода-изготовителя нагревателей. Свеча исправна, если сопротивление спирали лежит в пределах 0,7-1,8 Ом. Бесконечное сопротивление свидетельствует об обрыве цепи. Для измерений однополюсных элементов один щуп приставьте к контактной площадке свечи, к которой подключается плюсовой провод, а второй щуп к металлическому корпусу.

Косвенно оценить работоспособность можно по величине потребляемого тока. Учтите, что у бюджетных мультиметров предел измерений силы тока часто ограничивается 10 А.

Проверить свечи накала можно и токовыми клещами. Но мы не можем рекомендовать такой способ диагностики, так как прибор имеет погрешность и не позволяет наглядно оценить время и характер накала.

Диагностируем, не снимая свечи с машины

Среди всех способов проверки свечей, метод со снятием форсунок – наиболее оптимальный, если вы чувствуете, что при откручивании есть большой риск обломить нагреватель. На многих двигателях через отверстия для вкручивания форсунки можно увидеть крайнюю часть штифта. Таким образом, включив зажигание на непрогретом моторе, вы можете проверить работоспособность свечи накала.

Форсунки в процессе работы двигателя также прикипают, но обломать их при выкручивании практически невозможно. Закоксованные форсунки можно достать с помощью гидравлического съемника либо инерционного захвата, который при желании можно сделать своими руками.

https://youtube.com/watch?v=p2_PgxI2IfQ

Снятые нагреватели

1. Подключите плюсовой вывод свечи накаливания к + АКБ (контакт должен быть надежным, сечение провода не меньше того, что штатно используется на автомобиле).
2. Зажмите корпус свечи пассатижами и приложите их к минусовому выводу АКБ. На видео продемонстрировано, как проверить свечи накаливания своими руками.

Как выкрутить и заменить

• Откручивать нагреватели для проверки следует только на прогретом двигателе.
• За несколько часов до проверки залейте в колодец немного керосина, тормозной жидкости или проникающей смазки.
• Непосредственно перед снятием продуйте сжатым воздухом свечные колодцы, чтобы в цилиндры не попала грязь.
• Не старайтесь открутить деталь за один заход, если вы чувствуете, что основание начинает деформироваться, но свеча не поддается. Сделав оборот или половину в одну сторону, перед следующей попыткой откручивания закрутите ее на столько же в обратную сторону.
• Перед вкручиванием нового элемента очистите резьбу от нагара и отложений с помощью метчика.
• Используйте герметизирующую противопригарную смазку. В некоторых видах конструкции для предотвращения попадания в свечной колодец влаги можно использовать герметик.
• Не переусердствуйте с закручиванием гайки, прижимающим питающую клемму.
• При закручивании обязательно используйте динамометрический ключ.

Реле времени работы, проводка

Проверить наличие питания можно мультиметром в режиме измерения напряжения. Если температура двигателя менее 60°, после включения зажигания на центральном электроде должно появиться питающее напряжение. Также вы сможете оценить корректность работы реле времени.

Если для каждой свечи накала предназначен индивидуальный провод, нелишним будет проверить целостность проводки. Для этого удобней всего вытащить реле времени, после чего «провозвонить» провода тестером.

https://youtube.com/watch?v=ysJeQXH4QyU

Признаки неисправности

• Затрудненный запуск при температуре ниже -5°С. На дизельных моторах с изношенной цилиндропоршневой группой трудности могут начаться и при более высоких температурах. Особое значение исправная работа свечей накала имеет на предкамерных и вихрекамерных дизельных двигателях. На моторах с непосредственным впрыском признаки неисправности свечей накаливания проявляются при более низких температурах.
• Двигатель троит после холодного запуска. Свечи накаливания подогревают воздух не только до и непосредственно в момент срабатывания стартера, но и после запуска двигателя в холодное время года. Длительность фазы постпрогрева зависит от температуры двигателя. Если после запуска 1-2 свечи не будут работать, в соответствующих цилиндрах будет ухудшенное сгорание ТПВС. На поведении двигателя это отображается вибрацией, дымом из выхлопной трубы. Как только температура в камерах сгорания всех цилиндров выравнивается, мотор начинает работать устойчиво.

Как проверить свечу накала лампочкой

Это едва ли не самый популярный и востребованный способ. Свечи для подстраховки отсоединяют от питания. Затем берется лампочка мощностью 21 Вт, скажем – габаритная. К ней надо припаять два небольших проводка. Концом одного из них контактируют с клеммой проверяемой свечи, а второй – с плюсовой клеммой аккумулятора. Если лампочка не светится вообще или же горит тускло, не в полную силу, это верный признак того, что устройство неисправно. Если же свет лампочки нормальный, то нагревательный элемент не оборван и устройство, как правило, действует. Таким образом поочерёдно проходят каждую из свеч.

Правда, часть специалистов подчёркивает относительность такого способа проверки. Так, по их мнению, он далеко не всегда адекватно отображает истинное положение дел, поэтому советуют после всего применить ещё и тестер.

Как проверить свечи накала мультиметром

Широко распространён на практике и формат проверки с помощью мультиметра, особенно в тех случаях, когда к свече непросто добраться. Тогда водителю надёжно помогает проверка свечей накала мультиметром, переведённым в режим, при котором можно измерять сопротивление. Алгоритм действий здесь следующий:

1. Устройство отключают от провода питания.
2. Центральный электрод свечи присоединяют к плюсовому электроду мультиметра, а минусовый – к корпусу данной свечи.

Мультиметр
Если мультиметр не даёт никаких показаний, это значит, что по линии нагревающего элемента где-то произошел его пробой и устройство однозначно надо менять. Относительным изъяном данного способа является то, что проверяя свечу тестером, весьма непросто определить слабую величину накала нагревающего элемента. Возникнет парадоксальная ситуация. Прибор показывает, что пробоя нет, а устройство разогревает камеру из рук вон плохо.

Способы проверки свечей накаливания для дизеля

Выход из строя одной или двух свечей накала может быть незаметно при относительно теплой погоде. А при наступлении морозов сразу возникают трудности с запуском дизельного мотора.

Мы опишем три разных способа проверки работоспособности свечей накаливания. Выбор каждого из них зависит от того, есть ли у автомобилиста определенные приборы, инструменты, навыки и свободное время.

Способ 1 — Проверка свечей накаливания при помощи аккумулятора

Наиболее точную и наглядную картину об исправности нагревательных элементов для дизеля дает проверка на аккумуляторной батареей. Каждая свеча проверяется отдельно, при этом автолюбитель видит степень ее накаливания.

Недостатком данного метода диагностики будет необходимость выкручивания всех свечей накала. Это потребует в некоторых автомобилях значительных затрат времени, а также демонтажа некоторых деталей, затрудняющих доступ к нагревательным элементам.

1. Для проведения испытаний понадобится изолированный провод длиной около 0,5 м.
2. Свеча накаливания переворачивается нагревательным элементом вверх и устанавливается центральным электродом на плюсовую клемму АКБ.
3. С помощью электрического провода нужно соединить минусовую клемму аккумулятора и корпус свечи (в боковой части).
4. Если нагревательный элемент быстро накаливается более чем наполовину, то свеча исправная.
5. При отсутствии накала или нагревании только кончика элемента — требуется замена свечи.

Ниже приведены более простые способы проверки свечей накала.

Способ 2 — Проверка свечей накаливания мультиметром

Иногда нет времени или инструментов, чтобы извлечь свечи накаливания из головки блока дизельного двигателя. В этом случае может оказаться полезной проверка мультиметром. Прибор устанавливается в положение для тестирования сопротивления (омметр).

Но предварительно необходимо отсоединить от свечей накала провод, подающий ток на центральный электрод. На каждый нагревательный элемент может подаваться отдельный провод или же все свечи могут соединяться медной или латунной шиной. Теперь остается плюсовой щуп мультиметра соединить с центральным электродом свечи, а минусовым щупом прикоснуться к боковой поверхности корпуса. Если стрелка не отклоняется или нет показаний на цифровом дисплее, то имеется пробой в нагревательном элементе. Свечу накаливания необходимо заменить.

Недостатком этого способа является трудность выявления нагревательных элементов со слабым накалом. Тестер покажет, что пробоя нет, а свеча будет недостаточно прогревать камеру сгорания.

Способ 3 — Проверка свечей накаливания на «искру»

Старым испытанным способом проверки исправности свечей накаливания является степень искрообразования. Для этого понадобится изолированный провод длиной 0,5-1 м, на обоих концах которого снимается по 1-2 см изоляции.

Теперь нужно освободить свечи накала от шины и подающего провода. Один конец проверочного провода крепится на плюсовой клемме аккумулятора, а вторым концом выполняется касательное движение по центральному электроду свечи накаливания (смотрите на видео ниже). Таким образом мы сможем наблюдать примерно следующее:

• На исправном нагревательном элементе образуется сильная искра.
• Если свеча слабо накаливается, искрение будет незначительным.
• На полностью неисправной свече накаливания искры не будет вообще.

Данную проверку можно смело делать на старых автомобилях, у которых нет «мозгов» и компьютера. На видео ниже, таким способом проверяют свечи накала на дизельной Nissan Primera.

Приведенные выше способы проверки свечей накаливания позволяют самостоятельно обнаружить причину плохого запуска дизеля. При выявлении неисправной детали автовладельцу останется только заменить вышедший из строя нагревательный элемент. После этого завести двигатель на морозе, как правило, не составляет труда.

Также владельцам машин с дизельными моторами в зимнее время года совсем не лишним окажется предпусковой подогреватель двигателя.

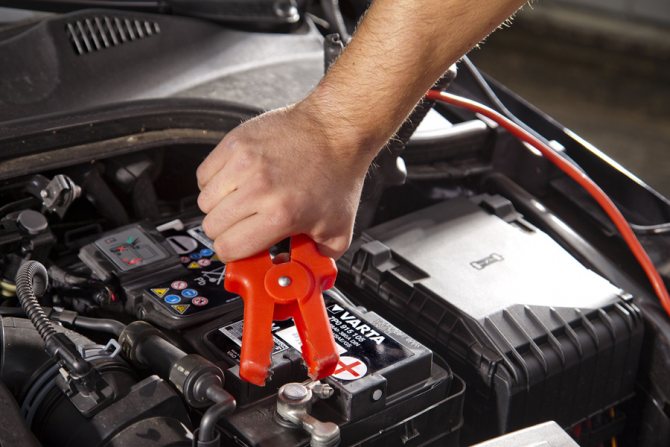

Проверка свечей накала при помощи аккумулятора

Своеобразие способа проверки посредством аккумулятора состоит в том, что он позволяет в отдельности узнать, в каком состоянии находится каждая свеча. А его определённый недостаток заключается в том, что процесс проверки потребует выкрутить каждую из них, чтобы затем её прозвонить.

Выкручивание же, как хорошо известно многим автомобилистам, – занятие не из приятных. Сложные конструкции многих современных моторов не дают свободного доступа к данным устройствам, поэтому снимать их придётся долго и терпеливо.

Свечи накала

В данном случае алгоритм проверочных операций тоже несложен. Для начала берут аккумулятор и небольшой отрывок провода. Снимается первая свеча накала. К её корпусу подключают один конец провода, а второй конец присоединяется к «минусу» аккумулятора. «Плюсовую» клемму АКБ подводят к центральному электроду. Затем анализируют ситуацию. При интенсивном нагревании нагревающего элемента ясно, что неисправности в устройстве нет. Если же нагревание слабоватое или же оно касается одного лишь кончика свечи накала, то она, скорее всего, недействующая.

С помощью аккумулятора удаётся также проверить работоспособность приборов проверкой «на искру». Дальше методика такая:

1. Берётся аккумулятор и кусок заизолированного провода, концы которого зачищены примерно на 2 сантиметра.
2. Со свечей снимается шина, отключается питание.
3. Одним концом провод соединяют с «плюсовой» клеммой АКБ, а затем его второй конец с предельной аккуратностью быстро контактируют с центральным электродом.

Если нагревающий элемент работоспособный, он мгновенно отреагирует на короткий контакт мощной искрой. В случаях отсутствия такой искры или ее слабости можно сделать вывод о том, что данное устройство или целиком непригодно к работе или же вот-вот перестанет функционировать и тогда его неминуемо придётся менять.

Типы свечей накаливания

Штифтовые

Свечи накаливания для дизеля бывают двух типов:

Они имеют схожую конструкцию, отличие заключается в рабочем элементе. В штифтовых, рабочим элементом является штифт накаливания из термокоррозийного стержня, плотно запрессованный в корпус свечи. Внутри него находится уплотненный порошок оксида магния и спиральная нить.

Электрическая схема такой свечи довольно проста. Ток подается на головку, от нее по токопроводящему стержню к металлической нити накаливания, состоящей из двух резисторов — нагревательной и регулирующей спиралей.

1. Сопротивление первой постоянное, не зависящее от температуры;
2. вторая спираль имеет положительный температурный коэффициент.

Принцип ее работы заключается в том, что чем выше температура мотора, тем меньше температура нагрева свечи (когда регулирующая спираль нагревается, ее сопротивление растет, и на нагревательную спираль подается меньший ток). Такая свеча нагревается до 850 градусов, время ее работы составляет от 4 секунд до двух минут и зависит от температуры мотора и параметров самой свечи.

Продолжительность подогрева горючего регулирует блок управления, контролирующий показания датчика температуры охлаждающей жидкости. На панели приборов имеется контрольная лампа, сигнализирующая о том, что работает подогрев. Когда она гаснет – двигатель готов к запуску. Существует два варианта включения свечей накаливания: ключ зажигания поворачивается во второе положение, либо предпусковой подогрев включается, когда открыта водительская дверца. Свечи, продолжающие работать после запуска мотора, помогают сократить время прогрева и обеспечивают более полное сгорания топлива, снижая тем самым выбросы вредных веществ.

Керамические

Керамические свечи накаливания – это второй тип подогревающих устройств. Ее электрическая схема не отличается от предыдущей. Рабочим элементом такой свечи является керамический стержень, внутри которого находится керамический нагревательный элемент. В течение двух секунд происходит нагрев стержня до 1000 градусов, в результате чего обеспечивается быстрый запуск дизеля, как у бензинового силового агрегата, без характерной для большинства дизельных моторов «раскачки».

Напряжение разогрева не постоянно, оно имеет три фазы. На этапе быстрого прогрева оно составляет от 9,8 до 11,5 В, стержень при этом нагревается до максимально возможной температуры. Когда заводится двигатель, подаваемое напряжение постепенно снижается до уровня, ниже напряжения бортовой сети автомобиля: во второй фазе до 7 В, в третьей – до 5.

Помимо этих трех фаз существует режим промежуточного накаливания, предназначенный для восстановления сажевого фильтра. Это помогает улучшить условия сгорания в процессе восстановления.

Керамические свечи накаливания имеют ряд преимуществ перед штифтовыми с нагреваемой спиралью. Наиболее значимые – это более высокая температура нагрева, которая обеспечивает лучшую работу свечей при холодном пуске, меньшая токсичность отработавших газов, более долгий срок службы, большая эффективность (их температура нагрева при равном напряжении значительно выше).

Часто производители устанавливают на дизельные моторы свечи с встроенным датчиком давления. Его показания помогают скорректировать температуру нагрева свечи и повысить ее эффективность.

Визуальная проверка свечей накала

Такой формат проверки доступен, естественно, лишь опытным водителям, хорошо знающим строение двигателя. Вместе с тем он тоже не дает стопроцентной гарантии точности диагноза, в силу чего нуждается в его последующем уточнении с применением приборов. Кроме того, такой метод требует непременного снятия данных устройств, что подчас, как уже отмечалось, является довольно проблематичным. Итак, после снятия их нужно максимально внимательно осмотреть. Нередко на них визуально видны следы немалого перегрева: вздутие корпуса, трещины и др.

Это доказывает факт чересчур высокого напряжения, поэтому бортовая сеть нуждается в измерении напряжения мультиметром. Не исключается и выход из строя реле, обслуживающего процесс накала. Оплавленный кончик может означать такие дефекты, как преждевременный впрыск горючего, слабую компрессию, выход из строя напорного клапана и другие поломки.

Иногда устройства плохо работают из-за того, что у них нет хороших контактов с питающими их шинами. Поэтому проверять их надо очень внимательно и ответственно, обращая внимание на каждую мелочь. Такой же предельной аккуратности требует их выкручивание и закручивание, так как если переборщить, ситуацию можно лишь усугубить.
