Современные автолюбители часто сталкиваются с проблемой, когда должна быть проведена замена ремня ГРМ, и в частности, данная проблема затрагивает и владельцев ВАЗ-2114. В преимущественном чаще всего в подобных ситуациях владельцы ВАЗ-2114 идут в сервисные центры или же пытаются ознакомиться с мнениями других автолюбителей, но на самом деле эта процедура может проводиться и самостоятельно, если следовать простым инструкциям.
- Для чего нужен ремень ГРМ
- Признаки неисправности ремня ГРМ и их причины
- Чем грозит обрыв ремня привода ГРМ мотору ВАЗ 2114
- Инструменты и средства для замены ремня ГРМ на ВАЗ 2114
- Этапы работы
- Подготовка
- Снимаем старый ремень ГРМ
- Устанавливаем новый ремень и производим его натяжение
- Типичные ошибки
Для чего нужен ремень ГРМ
Он предназначен для объединения коленвала с распределительным валом, а также синхронизации работы этих двух элементов. С помощью данного ремня обеспечивается постоянное вращение кулачкового вала, за счет чего он может нормально выполнять свою задачу. Помимо этого, посредством него активизируется работа еще целого ряда других двигательных комплектующих.
Сам по себе он выглядит как обыкновенное резиновое изделие с зубцами внутри, которые предназначены для того, чтобы добиться синхронности в работе разных деталей, а также избежать риска проскальзывания, что могло бы значительно ухудшить работу двигателя ВАЗ-2114.
Сам по себе ГРМ находится сразу под капотом, и найти его достаточно просто. Достаточно обратить внимание на распределительный вал и коленвал, и можно будет увидеть между ними эту резиновую деталь. Чтобы точно не ошибиться, обратите внимание на наличие зубчиков на внутренней стороне. При этом стоит отметить, что сам по себе этот элемент проходит через ряд других комплектующих, из-за чего в процессе работы двигателя постоянно подвергается тепловым нагрузкам и износу.
https://youtube.com/watch?v=YcL7o1iwaSw
https://youtube.com/watch?v=ZsrKT_3VBIQ
https://youtube.com/watch?v=aIOMGBmM3SM
Инструкция по замене ремня грм ВАЗ 2114

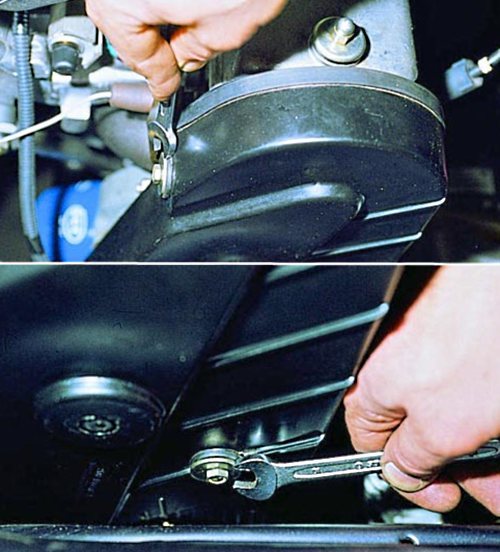

Откручиваем и снимаем крышку (кожух) ремня грм, он крепится если не ошибаюсь на трех болтиках под ключ на десять.
Читайте также:
Ослабляем ремень генератора и снимаем с кален вала вместе со шкивом, демпфером.
Выставляем верхнюю мертвую точку. Для этого проворочаем двигатель по ходу вращения. Совмещаем метки на шестерни распредвала с меткой его задней крышки. К тому же заодно можно заменить сальник распредвала если там наблюдается течь масла.
Также метка должна совпадать на шкиву каленчатого вала с меткой на крышке. Проверяем еще одну метку на маховике она тоже должна совпадать. Для этого вытащите резиновую заглушку на кожухе картера сцепления.
После этого отпускаем натяжной ролик он с эксцентриком (со смещенным центром) поэтому его полностью откручивать не надо, снимаем ремень.
Если ролик шумит или имеет большой люфт его тоже надо заменить, тем более если вы его не когда не меняли.
Внимание! При установке нового ремня не в коем случае нельзя проворачивать двигатель и смещать метки ранее установленные.
Одеваем новый ремень натягиваем с помощью ролика при этом его закручивая. Проворачиваем мотор вашего «железного коня» пару оборотов проверяем натяжение ремня.
Если все нормально одеваем демпфер вместе с ремнем генератора и натягиваем его.
Закрываем крышку газораспределительного механизма. Проверяем свою работу, если вы все правильно сделали, запускаем двигатель, он должен запустится без всяких проблем.
На этом все наши работы закончены теперь вы наверное убедились, что можно поменять ремень своими руками при этом заплатив только за запчасти.
-
Читайте также:
Для выполнения данных работ вам потребуется ключ для натяжения ремня привода ГРМ.
а) Нужно снять заглушку в верхней части картера сцепления.
б)

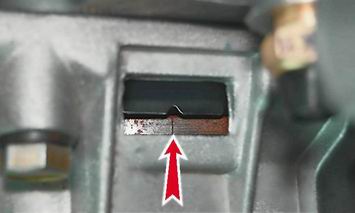

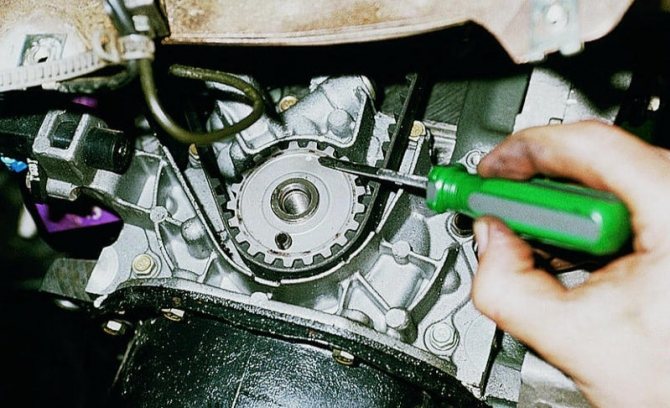

В этом окошке отверткой поворачиваем коленвал за зубья венца маховика
до совмещения метки на шкиве распределительного вала и выступа задней крышки ремня привода ГРМ.

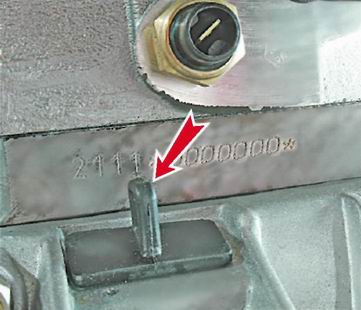

При этом метка на маховике должна совместиться с центром шкалы.
Если взаимное положение коленчатого и распределительного валов нарушено, то поверните коленчатый вал до совмещения метки с центром шкалы. Ослабьте натяжение ремня и снимите его со шкива распределительного вала. Поверните распределительный вал до совпадения метки на его шкиве с выступом на задней крышке. Не меняя взаимного положения валов, наденьте ремень на шкив распределительного вала и отрегулируйте натяжение ремня.
7. Ключом на 17 мм отпускаем затяжку гайки крепления натяжного ролика.
8.Поворачивая ролик специальным ключом, регулируем натяжение ремня и, удерживая ролик в этом положении, затягиваем гайку его крепления.
9. Проверяем натяжение ремня (см. выше) и, при необходимости, повторяем регулировку.
10. Окончательно затягиваем гайку крепления ролика моментом 33,2–41,2
11. Устанавливаем на место переднюю крышку ремня и затягиваем болты ее крепления.
Ремень ГРМ (газораспределительного механизма) используется для синхронизации работы двигателя. Главная задача ремня — передать вращающийся момент от коленвала на распределительный вал двигателя с уменьшением оборотов. Если ремень порвется или слетит — двигатель автомобиля заглохнет.
Где находится ремень ГРМ в ВАЗ 2114
Ремень ГРМ достаточно приметная деталь, которая находится сразу же под капотом машины. Он проходит через коленвал и распредвал двигателя. Поэтому, если нужна замена ремня ГРМ ВАЗ 2114 его легко узнать по зубчикам на внутренней стороне. Ремень также проходит еще через несколько деталей двигателя, из-за чего он постоянно подвержен износу и тепловым нагрузкам.
Как узнать, что ремень вышел из строя, периодичность замены ремня ГРМ
Часто у автолюбителей возникает вопрос:»Через сколько необходимо менять ремень ГРМ на ВАЗ 2114?» Менять ремень нужно через 74 тыс. км., но при эксплуатации с нагрузками или в тяжелых условиях, замену лучше произвести через 60 тыс.км. Если автомобиль начал глохнуть, не заводится, загорается «ошибка датчика фаз»- это значит, что ремень ГРМ точно вышел из строя. . Важно!
Ответив на вопрос «Почему съедается ремень ГРМ на ваз 2114?», и заменив поврежденную деталь, вы сможете надолго забыть об этой проблеме. К примеру, если причина в роликах, то ремень будет «есть» с одной стороны и в конце концов он порвется. Во избежание неприятностей — регулярно проверяйте состояние роликов.
Почему жует ремень
Ремень может жевать по ряду причин, которые нужно обязательно устранить, ведь это влияет на работу авто. Основные причины:
- Проблема может быть в механических повреждениях на зубчиках шкива или коленвала.
- Смещение осей натяжного ролика или зубчатого ролика помпы.
- Причиной того, что ремень жует, может стать его провисание.
- Некачественный ремень ГРМ.
Если вы заметили, что ремень ГРМ жует обязательно разберитесь с причиной и если нужно замените на новый.
Интересный факт!
Некоторое автомобилисты столкнувшись с проблемой, когда жует ремень, решают ее путем продажи автомобиля. Поэтому будьте бдительны при покупке транспортного средства Б/У.
Инструкция по замене ремня ВАЗ 2114
Для того, чтобы знать как поменять ремень ГРМ 2114, нужно ознакомится с инструкцией по эксплуатации автомобиля и придерживаться несложных правил. В первую очередь вам понадобится: ключ накидной на 10 мм, рожковые ключи на 13 мм и на 17 мм, большая отвертка, ключ для роликов натяжения, баллонный ключ, домкрат, машинное масло.
-
Читайте также:
Замена ремня ГРМ на ВАЗ 2114 проводится следующим образом:
Далее монтаж проводим в обратном порядке. Обязательно нужно иметь представление, как проверить метки ГРМ на ВАЗ 2114, чтобы в случае если они сбились можно было установить их обратно.
После работ по смене ремня заведите авто и прислушайтесь, нет ли посторонних звуков или шума. Если двигатель работает тихо — замена проведена правильно.
Важно!
Если вы слышите шелест или гул, это значит, что ремень сильно натянули. Отпустить его можно с помощью ролика натяжения повернув его влево.
Признаки неисправности ремня ГРМ и их причины
При производстве ВАЗ-2114 было заявлено, что установленный в нем ремень ГРМ не потребует замены до того момента, пока автомобиль не пройдет 50 000 км, и только тогда следует интересоваться его состоянием.
Некоторые специалисты заявляют, что замена ремня требуется приблизительно через 75 000 км пробега в стандартных условиях эксплуатации автомобиля или через 60 000 км в условиях повышенной нагрузки. При этом специалисты зачастую рекомендуют периодически все равно диагностировать автомобиль, так как на самом деле замена его на ВАЗ-2114 может потребоваться и раньше из-за следующих дефектов:
- Появление вздутий;
- Трещины;
- Различные дефекты структуры из-за постоянного разъедания ее маслом;
- Разлохмачивание торцов.
При появлении любого из этих дефектов можно уверенно говорить, что необходима срочная замена ремня ГРМ в ВАЗ-2114. Когда в процессе передвижения по трассе или дороге он окончательно порвется, это в итоге может стать причиной очень серьезных последствий, так как клапаны столкнутся с поршнями и, соответственно, деформируются, что потребует выполнения крайне дорогостоящих ремонтных работ.
В преимущественном большинстве случаев это все возникает из-за:
- Неумелого или агрессивного вождения;
- Приобретения некачественных расходных материалов;
- Эксплуатация транспорта в довольно специфических климатических условиях;
- Некорректная установка ремня во время предыдущей замены.
Заметив, что двигатель перестал нормально заводиться, глохнуть во время работы или появляется ошибка датчика фаз, это все свидетельствует о наличии неисправности с ГРМ. Если вы планируете самостоятельно провести замену ремня ГРМ в ВАЗ-2114, в этом не будет никаких сложностей, если следовать простой инструкции.
Отдельное внимание стоит уделить тому, что часто причина перетирания ремня заключается в роликах, и это довольно просто определить, так как он имеет заметные повреждения с одной из сторон, из-за чего в конечном итоге рвется. Чтобы избежать подобных неприятностей, рекомендуется время от времени проверять состояние роликов.
Место расположения ремня ГРМ на ВАЗ 2114
Найти эту важную деталь совершенно несложно, поскольку при открытии капота автомобиля, она сразу же бросается в глаза. Данный ремень отличается от других зубчатой внутренней поверхностью, а также проходит не только через распределительный и коленчатый вал, но и соединяет несколько вспомогательных запчастей, за счет чего подвержен повышенному износу, поэтому его замена должна проводиться своевременно.
Рано или поздно, ремень ГРМ может начать «подъедать», сползать или начать рваться. Нередко бывает так, что это связующее два вала звено рвется непосредственно во время движения. В таких случаях автомобиль глохнет и не заводиться, а в инжекторных версиях 2114 на приборной панели загорается лампочка «ошибки датчика фаз».
Чем грозит обрыв ремня привода ГРМ мотору ВАЗ 2114
Для автомобилей, в которых установлен мотор с восемью клапанами и объемом 1.5 л, такой обрыв вряд ли приведет к серьезным последствиям, однако, если вы ездите на ВАЗ-2114 с мотором объемом 1.3 л, это уже может обернуться для вас серьезным повреждением клапанов и, как следствие, поломкой всей двигательной системы.
Именно по этой причине многие специалисты заявляют, что замена этого элемента в ВАЗ-2114 должна осуществляться максимум через 45 000 км пробега, причем следить за его состоянием нужно регулярно еще до того, как будет приближаться этот предел.
Видео.
Приветствую вас друзья на сайте ремонт автомобилей своими руками. Ремень газораспределительного механизма одна из важных деталей автомобиля, без которой ваш двигатель просто не заведется.
Со временем ремень начинает лопаться, сползать с шестерен, а может и совсем порваться. Поэтому своевременная замена ремня грм ВАЗ 2114 просто необходима.
Вообще менять ремень грм надо вовремя, как рекомендуют, через 40-45 тысяч километров, что бы потом не пришлось выеживаться на дороге.
В каких случаях надо менять ремень:
- Если пробег составляет 40-45 тысяч.
- Если на нем появляются трещины.
- Начинают отслаиваться волокна.
- Сглаживаются зубья.
- При заклинивании натяжного ролика.
- При постоянном сползании с шестерни распредвала.
Этапы работы
Замена выполняется достаточно просто, достаточно только снять установленную деталь и на ее место поставить новую, удостоверившись в том, что на ней нет никаких дефектов, которые могут помешать нормальной работе. Но как демонтаж, так и замена ремешка на новый должны проводиться в строгом соответствии с инструкцией.
Подготовка
Перед тем, как будет проводиться непосредственно сама процедура замены в ВАЗ-2114, нужно включить ручной тормоз, а также выставить рычаг на четвертую передачу. Делается это для того, чтобы обеспечить не только безопасное, но и удобное выполнение всех работ, так как в противном случае проведение всех работ будет довольно затруднительным.
Снимаем старый ремень ГРМ
- Удалите крышку, которая обеспечивает защиту деталей от внешних факторов, после чего снимите приводной ремень.
- Далее следует аккуратно демонтировать шкив привода коленвала, при этом не трогая болт крепления, и затем переключить рычаг на нейтральную передачу.
- Аккуратно вращайте коленвал по часовой стрелке, постоянно обращая внимание на текущее состояние маховика и метки, которые можно будет увидеть сквозь специальное отверстие кожуха сцепления. Двигать коленвал нужно до того момента, когда метка встанет в одну линию со средней полоской шкалы.
- После того, как метка точно расположится параллельно той, которая находится сзади, следует выкрутить крепежную гайку натяжного ролика, чтобы потом удалить использованный ремень.
Устанавливаем новый ремень и производим его натяжение
- Новый ремень, на который меняется отработавшая деталь, надевается на шкив распределительного вала, после чего обе его ветви следует достаточно натянуть.
- Левая часть, которая осталась ненатянутой, следует завести за ролик, после чего надеть ее на шкивы коленвала и помпы, а затем постоянно прокручивать ролик против часовой стрелки, пока вы не будете точно уверены в том, что ремень ГРМ полностью натянут.
- Коленвал проворачивается приблизительно на полтора-два оборота, после чего ремонтирующему нужно обязательно удостовериться в том, чтобы обе метки находились посередине. Если после выполнения замены оказалось, что метки не совпадают друг с другом, нужно опять снять ремень ГРМ и заново повторить все указанные выше операции, и делать это до того момента, пока обе метки не будут стоять параллельно друг другу.
- Если все правильно, коленвальный болт следует убрать, после чего вернуть на рабочее место генераторный шкив, который затем следует закрепить болтом.
- Натяните ремень и верните обратно ремешок генераторного привода, проворачивая специальный ролик по направлению против часовой стрелки.
В конечном итоге после того, как замена ремня ГРМ на ВАЗ-2114 будет завершена, нужно завести двигатель для того, чтобы удостовериться в отсутствии каких-либо проблем. Помимо этого, ориентируясь по звуку, вы сможете приблизительно понять, насколько хорошо затянули ремень.
Если что-то осталось непонятным, можете посмотреть видеоинструкцию по проведению этой операции на ВАЗ-2114:
Поэтапная инструкция по замене ремня ГРМ на ВАЗ 2114 своими руками.
Представляет собой резиновое замкнутое изделие, используемое для синхронизации коленчатого и распределительного валов.
Осуществлять замену данной детали необходимо в обязательном порядке, ведь последствия выхода ее из строя могут быть самыми разными: от остановки работы движка до обездвиживания всего автомобиля. При этом, как правило, сама замена должна производиться в несколько этапов. У ВАЗ 2114 их два.
Первый этап.
1. Для начала авто необходимо поставить на ровную поверхность и зафиксировать его положение с помощью ручного тормоза. Рычаг КПП устанавливается на 4-ю или 5-ю передачу.
2. После этого снимают переднюю крышку ГРМ.
3. Коленвал проворачивают против часовой стрелки (метка распредвала переместилась от усика задней крышки на пару зубчиков). Так удается слегка ослабить натяжение ремня. Теперь последний можно снять с привода генератора.
4. Крепящий болт ставится на место, а на коленвале снимается шкив привода генератора.
5. Рычаг КПП устанавливают на «нейтралку».
6. Затем вновь поворачивают коленвал — пока не появится метка на маховике. Когда эта метка будет в центре, вращение прекращают. Метка шкива распредвала располагается напротив метки установочной, которая находится на задней крышке.
6. Теперь гайка крепления натяжного ролика ослабляется, старый ремень ГРМ снимается.
7. На шкив распредвала надевают новый ремень (левую сторону ремня цепляем за ролик и надеваем на шкив помпы и на шкив коленвала) и натягивают его — с помощью ролика, который следует крутить против часовой стрелки.
8. Заключительным действием первого этапа коленвал поворачивают на несколько оборотов, возвращая метки на их прежние места.
Второй, завершающий, этап.
Замена ремня практически завершена. Осталось только отвернуть болт коленвала, закрепить шкив генератора, окончательно натянуть ремень ГРМ (с помощью все того же ролика) и проверить результаты работы, заведя двигатель автомобиля. Если все в порядке, можно закреплять на место переднюю крышку ГРМ.
Как видите, процесс замены ремня ГРМ назвать легким и быстрым очень сложно, ведь осуществить данную процедуру быстро и качественно сможет только лишь профессионал.
