Регулировка стояночного тормоза на Шевроле Лачетти своими руками

Ключевой составляющей тормозной системы считается стояночный тормоз, также именуемый ручником. Этот механизм обеспечивает статичное положение авто на дороге. Удерживание транспортного средства в неподвижном состоянии на автостоянке – далеко не единственное предназначение ручника. В аварийной ситуации, например, когда главная тормозная система машины дала сбой, за счет него возможна полная остановка автомобиля. С неисправным механизмом стояночного тормоза, пройти техосмотр не удастся.

Устройство стояночного тормоза

За счет простой конструкции, механический тип ручника получил наибольшее распространение. Но есть и другие разновидности, которые реже встречаются: гидравлические и электромеханические. Также различают ручник по типу тормозных механизмов: барабанный, кулачковый, винтовой. В салон автомобиля выводится специальный рычаг, с активацией которого блокируются колеса.

Схема стояночного тормоза:

• задний и передний трос;
• рычаг ручного привода;
• распорная втулка и планка;
• пружина тяги;
• оттяжная пружина.

В зависимости от модификации ручника, в его компоновку включено от двух до трех тросов. Вариант с тремя натяжными тросами считается самым эффективным, и по этому самым популярным. В такой конструкции два передних троса соединены с элементами тормозной системы, а последний – задний, – непосредственно с рычагом управления.

https://youtube.com/watch?v=B-MYBxehVRI

https://youtube.com/watch?v=kfVhjTACnhk

Принцип работы механизма

С переводом рычага, в вертикальное положение до щелчка фиксатора, приводятся в действие натяжные тросы. Их натяжение приводит к прижиманию тормозных колодок к задним барабанам. Колеса блокируются, а транспортное средство постепенно утрачивает скорость. Разблокировать колеса машины можно путем снятия ручника за счет специальной фиксирующей кнопки. Кнопка зажимается, а сам рычаг управления водителем опускается в нижнее положение. Нельзя пользоваться ручником вместо основных тормозов на постоянной основе. Стояночный тормоз, останавливая автомобиль на ходу, провоцирует преждевременный износ деталей тормозной системы. В экстренных ситуациях, резкая активация ручника приводит к заносу транспортного средства.

Как проверить, исправен ручной тормоз или нет

Регулировки ручного тормоза необходимы, для удержания транспортного средства в неподвижном состоянии во время стоянки. Если этот механизм неисправен, или не отрегулирован, полноценно выполнять свои функциональные обязанности он не сможет.

Диагностику состояния ручника выполняют хотя бы один раз в 2-3 месяца. Для этого заехать на дорогу с небольшим уклоном, предварительно убедится в том, что поблизости нет других участников дорожного движения. После чего активировать стояночный тормоз и выключить передачу. Свидетельством исправного ручника, станет статичное положение машины. Если же автомобиль стал скатываться назад – необходима регулировка.

Регулировка стояночного тормоза в обязательном порядке проводится, если автомобиль не удерживается на дорожном полотне с уклоном 25%, с перемещенным в салоне храповым устройством на 8-9 щелчков. Основные неисправности связаны с ослаблением натяжки троса. Но бывают и исключения, когда проблемы вызваны выходом из строя одного или сразу нескольких элементов: износ тормозных дисков или накладок.

Регулировка стояночного ручного тормоза своими руками

Содержание статьи:

Доброго времени суток, уважаемые автолюбители! Наверное, нет такого водителя, который начинал движение, забывая снять автомобиль с ручного тормоза? В этот момент мы «плюёмся» и думаем о том, зачем нам нужен этот стояночный тормоз, если удобнее фиксировать положение авто во время остановки на пониженную передачу.

Хотя, прекрасно понимаем, что бывают случаи, когда опять же запускаем двигатель, забывая, что машина зафиксирована передачей. Хорошо, если просто дёрнемся и заглохнем, а если впереди (сзади) чужой автомобиль? А если во время стоянки в нас (по «закону подлости»), въедет другой ас-водитель? Помимо ремонта бампера, придётся ремонтировать коробку передач своего авто.

В общем, этих «если» можно понапридумывать очень много. А и вправду, — для чего нам нужен стояночный тормоз («ручник»). Ведь если ручной тормоз внесен в конструкцию авто, значит ему отводятся какие-то функции.

Что такое и для чего нужен ручной тормоз

Регулировка ручного (стояночного) тормоза

Ручной (стояночный) тормоз выполняет функцию по удержанию автомобиля в неподвижном состоянии на стоянках и на уклонах.

Помимо своего основного предназначения, ручник используется также, при трогании с места во время остановки на подъёме, для вхождения в управляемый занос (естественно, при наличии опыта и навыков использования), при отказе педали основной тормозной системы.

В последнем случае, торможение ручником производится посредством резкого и сильного рывка рычага ручного тормоза.

Принцип действия, как и устройство ручного тормоза, просты. Стояночный тормоз имеет механический привод (трос ручного тормоза). В некоторых моделях тросик ручного тормоза воздействует на задние тормозные колодки, а в некоторых моделях, ручник воздействует на трансмиссию (карданный вал) и его называют центральный тормоз.

Водитель натягивает ручку ручного тормоза, натягивая, таким образом, тросик ручника. Благодаря коромыслу, происходит равномерное натяжение тросов на тормозные колодки обоих задних колес.

О том, что автомобиль поставлен на ручник, водителю сигнализирует датчик стояночного тормоза, расположенный на панели приборов. Поэтому, не забывайте перед началом движения убеждаться в том, что не горит лампочка ручного тормоза.

Как отрегулировать ручной тормоз

Регулировка ручника — видео
Регулировка стояночного тормоза начинается с проверки его работоспособности. Проверка и регулировка ручного тормоза должна проводится через каждые 30 тыс. км. пробега. Желательно, даже если, по вашему мнению, он работает без перебоев.

Проверка работоспособности проводится просто. Затянув ручник до отказа, включить первую передачу и плавно отпустить педаль сцепления. Если стояночный тормоз в порядке, то двигатель авто должен заглохнуть. Если же автомобиль начинает, хоть и медленно, но двигаться, значит пришла пора регулировки, или нужен ремонт ручного тормоза.

Как правило, ремонт ручного тормоза заключается в замене троса. В большинстве же случаев требуется всего лишь подтянуть ручной тормоз. Каким образом? В принципе, это просто, и под силу любому водителю.

Порядок регулировки ручника

Регулировка стояночного тормоза должна проводиться на смотровой яме, эстакаде или на подъёмнике. Если такие условия отсутствуют, то после поддомкрачивания задней части кузова, обязательно установите опорные «козлы».

У некоторых марок автомобилей, регулировка привода ручного тормоза осуществляется непосредственно в салоне. Поэтому, прежде, чем приступать к обслуживанию системы стояночного тормоза, уточните в мануале, какая именно у вас система ручника.

• поднять рычаг стояночного тормоза на 1-3 щелчка;
• ослабить контрагайку уравнителя;
• завернуть регулировочную гайку уравнителя. Тросик привода ручника от этого должен натянуться. Если натяжения не происходит, то требуется замена троса стояночного тормоза;
• проверьте натяжение троса, затянув рукоятку на необходимое для вашей модели авто, количество щелчков;
• если всё в порядке и трос натянут, то для того, чтобы провернуть руками заднее колесо, потребуется немалое усилие. Затяните контрагайку уравнителя;
• далее отпустить рычаг ручника и провернуть задние колеса. Они должны вращаться без рывков, равномерно. Всё. Порядок.
• опустив заднюю часть авто на землю, проверьте эффективность ручника на первой передаче.

Удачного вам движения с отрегулированным стояночным тормозом.

https://youtube.com/watch?v=m59Rr8YruCE

Подтягиваем ручник

Для восстановления работоспособности ручной системы торможения, приходится заменять натяжные тросы новыми экземплярами. Но, если эти элементы исправны, но ослабло натяжение, то хватит регулировки. Для выполнения этой работы вооружитесь:

• домкратом;
• воротком с насадкой на «18»;
• набором ключей и головок;
• комплектом плоских отверток.

Итак, как подтянуть трос ручного тормоза. Это несложная процедура, с которой под силу справиться даже начинающему водителю. С помощью приложенной ниже инструкции, можно быстро выполнить всю работу:

1. Домкратом поднимаем машину, снимаем заднее колесо, устанавливаем противооткатный клин.
2. В салоне между пассажирским и задним сиденьем находим пластиковую панель механизма.
3. Поднимаем рычаг вверх.

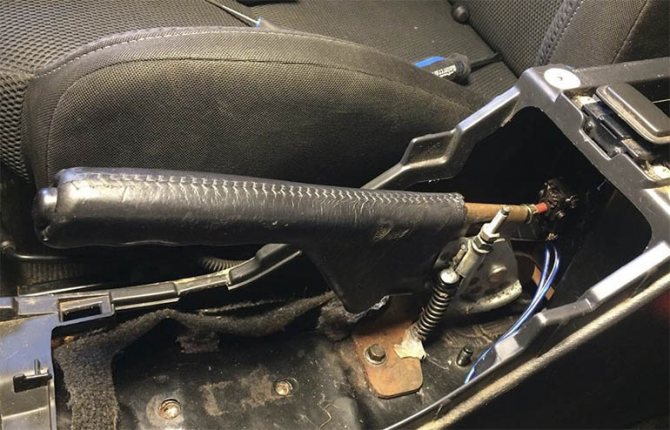

4. Демонтируем панель для получения доступа к регулировочному устройству.
5. Через лючок в тормозном барабане находим регулировочную контргайку.
6. Заворачиваем её и следим за состоянием натяжного троса.
7. Гайку необходимо закрутить, чтобы колесо автомобиля вращалось с установленным ручником на одном щелчке.
8. На трех щелчках колесо вращаться уже не должно.

После окончания работы, собираем демонтированные и разобранные элементы в обратной последовательности. Конечным этапом регулировки станет повторная диагностика системы экстренного торможения. Тестирование на работоспособность, так же проводится на дороге с уклоном.

Ручник не держит

Статья и представленные видео посвящены регулировки ручного тормоза, но в некоторых случаях ручник не держит по причине изношенных тормозных колодок либо отсутствия троса. Если ручной тормоз не работал с момента покупки автомобиля, перед началом регулировки убедитесь, что трос не был оборван из-за естественного износа или плохого крепления.

Барабанные тормоза

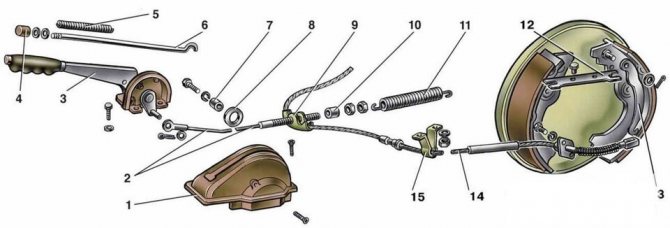

Проще всего регулировка ручника осуществляется на барабанной тормозной системе. Схематическое изображение устройство ручного тормоза ВАЗ 2113-15.

Поднятие рычага ручника приводит к перемещению тяги (5), от которой к каждому из колес под днищем автомобиля идут контуры троса. Проходя через тормозной щит, тросы соединяются с рычагами ручного привода колодок. При поднятии ручника трос воздействует на рычаг (13), верхняя часть которого закреплена на оси (12). В итоге созданное рычагом усилие через разжимную планку равномерно передается на тормозные колодки, прижимая их к барабанам.

В некоторых видах конструкции вместо тросов применяется комбинация тяг, но именно описанное выше устройство можно встретить на всех современных автомобилях с задними барабанными тормозами.

Как подтянуть трос

Суть регулировки заключается в перемещении уравнителя троса по тяге в направлении передней части автомобиля. В зависимости от конструкции автомобиля, механизм для регулировки может находиться в салоне либо под днищем, как в случае с ВАЗ 2115,2114,2113,2199,2109,2108, Opel Astra F и многими другими авто.

Для доступа к регулировочному механизму, расположенному в салоне, в центральном туннеле зачастую имеется специальный лючок. В нашем случае процесс описан и показан на видео на примере авто, где регулировка осуществляется под днищем, поэтому автомобиль предварительно нужно загнать на эстакаду либо смотровую яму. Инструкция, которая позволит подтянуть трос, если не держит ручник.

1. Металлической щеткой очистите резьбу регулировочной тяги.
2. Ослабьте контргайку. Чтобы при откручивании и обратном закручивании после регулировки придать конструкции жесткость, потребуются 2 ключа – одним в момент откручивания нужно удерживать регулировочную гайку, а вторым откручивайте контргайку.
3. Сместите положение регулировочной гайки, закрутив ее на необходимое количество витков.
4. После завершения регулировки подтяните контргайку так, чтобы она плотно прижалась к регулировочной гайке.

Какая степень натяжки считается правильной

В случае техосмотра, который в РФ на гражданских транспортных средствах не проводится, эффективность ручного тормоза проверяется двумя способами:

• автомобиль с полной снаряженной массой должен быть надежно зафиксирован ручным тормозом на уклоне 16º или 25º, в зависимости от актуальных требований;
• действие ручного тормоза проверяется на специальных барабанах. При этом измеряется не только тормозное усилие, но и равномерность ее распределения между задними колесами.

https://youtube.com/watch?v=QJtdoM83GEg

Народные методы

При самостоятельной регулировке стояночного тормоза оценить натяжение троса ручника можно двумя способами:

• по количеству щелчков. При этом информацию стоит искать по конкретной модели автомобиля, так как, к примеру, для Daewoo Matiz нормой будет 7 щелчков, а для ВАЗ 2106 – 2-4 щелчка. Недостаток регулировки лишь в том, что иногда после замены тормозных барабанов, колодок, и соблюдении усредненного значения по количеству щелчков даже при опущенном ручнике тормозные колодки могут быть излишне сильно прижаты к барабанам. Поэтому после обслуживания задних барабанных тормозов степень натяжки должна отличаться от усредненных требований, но после притирки ручник нужно будет обязательно подтянуть;
• по степени прижатия фрикционных накладок. Для регулировки ручника задние колеса необходимо будет вывесить. Подтягивать трос нужно до такого состояния, чтобы при опущенном рычаге стояночного тормоза колодки едва касались тормозных барабанов. При вращении от руки колесо должно довольно свободно вращаться, но при этом будет ощущаться едва заметный звук от прижатых к барабанам фрикционных накладок (если колодки изношенны неравномерно, то характерный звук при вращении будет в определенном положении колеса). При такой регулировке после преодоления 100-200 км фрикционные накладки немного сотрутся, и зазор станет близким к идеальному.

Владельцам ВАЗ

На автомобилях ВАЗ переднеприводной компоновки ручник может плохо держать, даже если вовремя подтягивать трос. Случается это из-за конструкции наконечника троса, ограничивающего амплитуду движения рычага ручного привода колодок. При затягивании ручника возвратная пружинка слишком рано упирается в ограничитель. Чтобы решить эту проблему, владельцы спиливают несколько витков возвратной пружины. При этом следует быть очень аккуратным, чтобы не повредить сам трос ручника, а также следить за тем, чтобы убранные отрезки были с обеих сторон равной длины.

Как поменять трос стояночного тормоза

Нередко происходит так, что никакие регулировочные манипуляции не приносит должного эффекта. Автомобиль всё также, не способен принять статичное положение на дороге с уклоном. В таком случае ничего не остается, кроме замены самого натяжного троса. Для этого:

1. Загоняем автомобиль на смотровую яму.
2. Снимаем пластиковую панель механизма в салоне машины.
3. Очищаем и после выкручиваем контргайку.
4. Демонтируем задние колеса, после тормозные барабаны, отворачивая колесные шпильки.
5. Снимаем колодку, а затем наконечник стояночного устройства.
6. Откручиваем болт, который закрепляет оболочку тросика.
7. Из оболочки изымаем втулки, после чего демонтируем и сам тросик.
8. Ставим новый тросик и устанавливаем ранее демонтированные элементы системы.

Советы автомехаников

Регулировка ручного тормоза должна осуществляться вовремя.

Начинающие водители ошибочно считают: если реже использовать ручник, то он дольше проработает. Это не так. Обеспечить долговечность механизму можно в том случае, если им пользоваться часто, но с умом. Если постоянно останавливать машину ручником – ничего хорошего из этого не выйдет. Раньше положенного срока выйдут из строя детали тормозной системы, и тогда без дорогостоящего ремонта авто не обойтись. Однако находясь в состоянии постоянного бездействия, конструктивные элементы механизма начнут чаще выходить из строя. Происходит это ввиду отсутствия необходимой смазки, скопления пыли и грязи.

Замена тросов

Такие работы проводятся после порыва или заклинивания троса в оболочке или при поломке стабилизатора. Если появился дефект на 1 тросике, то рекомендуется менять весь комплект. Демонтаж и установка передней тяги труда не составляет.

Замена тросов задних связана с демонтажем тормозных колодок. В процессе разборки узла дефектные детали следует заменить или отремонтировать (артикул ремкомплекта — 440265341г).

Для демонтажа тросика необходимо:

• установить домкрат под задний мост у моделей с полным приводом;
• отсоединить наконечник тросика от уравнителя;
• снять колесо;
• демонтировать тормозной барабан;
• снять верхнюю и нижнюю стяжные пружины;
• демонтировать пружину регулятора зазоров;
• провернуть чашку задней колодки и извлечь пружину и наконечник стойки;
• отвести колодку и отсоединить наконечник троса стояночного тормоза от рычага.

Установку новой детали выполняют в обратном порядке. Пошаговую замену элементов можно посмотреть на видео:

После окончания монтажа работу устройства проверяют в дорожных условиях.

https://youtube.com/watch?v=dU2ScDbtcIU
