Инструмент для двойной развальцовки тормозных трубок (191260)

Развальцовка тормозных трубок — это процесс, осуществление которого может в любой момент понадобиться тому, кто имеет личный автомобиль. Безусловно, выполнение этой и любой другой процедуры, сопряжённой с технологическим сервисом и ремонтом транспортного средства, всегда можно поручить грамотным профессионалам СТО, однако многочисленные водители идут иным путём и стремятся сделать все собственными руками. Любой владелец вправе решать, кому доверять техническое обслуживание своего автотранспортного средства, при этом многие из проблем полностью можно урегулировать самостоятельно.

Предназначение тормозных трубок

Чтобы иметь понятную картину, для чего нужны и какую функцию выполняют тормозные трубки, не нужно их расценивать как самостоятельный компонент, следует познакомиться со всей системой автомобиля. Система автомобильного торможения функционирует таким образом: при необходимости уменьшения скорости либо при внезапном торможении шофёр выкручивает соответствующей рычаг, и поршень, пребывающий в основном цилиндре под большим нажимом, начинает отгонять жидкость по особым путям.

Само же торможение либо абсолютная остановка автомобиля совершается в момент переустройства усилий давления жидкости на цилиндры колёс в противодействие тормозных колодок. Так вот, пути, по которым поршень прогоняет жидкость к колёсам, состоят из трубок и шлангов. Вывод из режима работы детали приводит к неисправности целой системы торможения, и ваш автомобиль оказываться непригодным для эксплуатации.

https://youtube.com/watch?v=dem6L3DZnjs

Неисправности трубок

При плохой передаче жидкости по трубкам торможение авто совершается с запозданием, и тормозной путь возрастает практически в два раза. Кроме того, в работе системы, наиболее часто при нажатии педали тормоза, возникают посторонние звуки и некоторые импульсные перемещения.

Причиной повреждения трубок является потеря жидкости в тормозной системе. Эта потеря повергнет к перегреванию тормозных барабанов и к неровному изнашиванию колодок. Ещё одним показателем может быть необычное поведение авто в период нажатия на рычаг, а именно: автомобиль немного отходит в сторону. Конечно, это не прямая причина, однако, как заявляют профессионалы, она может указывать на поломку трубок.

Каждый автомобилист должен немного ориентироваться в конструкции собственной машины, чтобы уметь в случае ремонтных работ ликвидировать поломку собственными руками, если есть такая возможность. В особенности это относится к автотормозной системе. Зачастую при ее неисправностях необходима развальцовка труб, по которым жидкость переходит, при нажатии на рычаг, от цилиндра к колодкам.

Определить поломку самостоятельно можно в следующих ситуациях:

1. Утечка жидкости из системы.
2. Перегревание барабанов.
3. Скрип при нажатии на рычаг.
4. Увеличение хода автотормозной педали.
5. Тормозной путь делается продолжительнее.
6. Изнашивание колодок происходит скачкообразно.

Очевидным признаком того, что трубки износились и пора делать развальцовку, будет повышение тормозного пути.

Отмеченные проблемы наносят весьма высокий ущерб не только отдельным составляющим, но и целой системе. В случае если собственник желает защитить автомобиль от проблем, ему необходимо помнить, что следует хотя бы раз в год проходить тестирование автотормозной системы.

Развальцовка труб — это не особо приятная работа, однако и не очень сложная. Наиболее важное, что развальцевать можно своими руками. Для высококачественного исполнения этой работы необходимо купить специальное приспособление, именуемое «развальцовщиком».

Такой комплект для развальцовки трубок имеет приемлемую цену, и в нем можно увидеть:

• труборез;
• штуцер;
• клещи;
• штампы.

Можно купить набор в любом автомобильном магазине, его стоимость — копейки по сравнению со стоимостью работы на станции технического обслуживания.

В каких случаях нужна развальцовка тормозных трубок

По тормозным трубкам, как уже говорилось выше, тормозная жидкость под высоким давлением подается ко всем элементам системы. Когда пропускная способность таких трубок ухудшается, вся система начинает работать неэффективно, что приводит, в частности, к значительному увеличению тормозного пути. О том, что элементам тормозной системы, в том числе и трубкам, требуется диагностика (и, возможно, ремонт), могут свидетельствовать следующие характерные признаки:

• появление посторонних звуков и пульсирующих движений при нажатии на педаль тормоза;
• свободное движение педали тормоза при нажатии на нее;
• утечка тормозной жидкости, что приводит к снижению давления и, соответственно, к неэффективному торможению и интенсивному износу тормозных колодок;
• ведение автомобиля в сторону при торможении (такая ситуация, хотя и является косвенным признаком, также может указывать на то, что тормозные трубки нуждаются в ремонте).

Старые тормозные трубки в ужасном состоянии следует срочно заменить даже при отсутствии протечек

Однако основным признаком того, что тормозные трубки полноценно не выполняют свои функции и требуют развальцовки, является увеличение тормозного пути. Наиболее частыми причинами ухудшения работоспособности тормозных трубок являются:

• нарушения в конструкции шестигранных головок, которыми снащены такие трубки;
• ухудшение качества и надежности резьбовых соединений, попадание в них сора или закоксованной жидкости.

Такие неисправности, негативно отражаясь на техническом состоянии отдельных элементов тормозной системы, значительно снижают эффективность ее работы. Именно поэтому специалисты и автопроизводители рекомендуют проводить ее диагностику раз в полгода. Если привязываться к километражу, то выполнять такую процедуру необходимо через каждые 50 000 км пробега, а осуществлять замену резиновых трубок вне зависимости от их технического состояния надо через каждые 125 тыс. км пробега транспортного средства.

https://youtube.com/watch?v=3gNtg-X39LI

https://youtube.com/watch?v=rjV9zAkGPW8

https://youtube.com/watch?v=mnKdOTZKBMc

https://youtube.com/watch?v=k-ouvaNPuvw

Станок для развальцовки

При приобретении прибора для развальцовки необходимо концентрировать внимание на изготовителе и стоимости. Наиболее дешёвые комплекты лучше не приобретать, так как их качество не способствует продолжительной эксплуатации. Этот метод ремонтных работ обойдётся дешевле, чем в автомастерской.

Виновником внепланового износа патрубков считаются коммунальные службы. Разные химические реагенты и соли, щедро рассыпаемые для борьбы, к примеру, с гололёдом, в несколько раз стимулируют ржавление сплава и сокращают отпущенную производителем продолжительность работы многочисленных элементов. И ещё один фактор, заставляющий часто заниматься тормозной системой, — печально прославленные отечественные дороги. При нагрузке трубки деформируются и лопаются. Все совместно приводит к тому, что составляющие выходят быстро из строя.

https://youtube.com/watch?v=ky4ZKCWLLGk

https://youtube.com/watch?v=lW7wjQICPOM

Самостоятельная развальцовка

Более дешёвым способом является производство самодельного аппарата, а не приобретение набора для развальцовки тормозных трубок. При стремлении и минимальном умении работать руками ничего трудного в этом нет. Для начала следует сделать основание (станину) для крепления частей. Можно составить её из двух металлических уголков. Порезать уголки необходимой длины шлифующей машинкой, высверлить в них 2 отверстия для крепления болтами. Это совершается за 15 минут.

Собрав станину, необходимо сделать отверстия под трубку и убрать фаски на сверлильном станке или дрелью. Наиболее сложным является производство пуансонов (оправок). Можно заказать их токарю.

Если вы решите приобрести набор для развальцовки патрубков, не стоит брать самые дешёвые имеющиеся на рынке альтернативы. Да, можно брать приспособления рублей за 800, однако они наверняка будут одноразовыми частями. Определено, что более или менее высококачественный набор для развальцовки трубок не может стоить дешевле 2000 рублей, а то и дороже.

Зачастую тело трубки остаётся целое, но структура ее головки разрушается. Могут быть и прочие виды поломок:

• коксование резьбы в результате попадания на неё жидкости;
• загрязнение соединений и т. д.

В подобных ситуациях, в случае если позволяет протяжённость, можно попросту отрезать специальным инструментом дефектную часть. Можно сменить трубку целиком, если реализовать следующий ремонт.

Порядок работ

1. Труборезом отрезается необходимый кусок трубки.
2. Она прижимается держателем так, чтобы край выступал за него на 5−6 мм.
3. Взамен конуса устанавливается штамп, соответствующий по сечению трубке.
4. Внутренняя кромка трубы зачищается чем-то заострённым, вполне сгодится и обыкновенный ножик.
5. Торец немножко подпиливается напильником.
6. Надевается штуцер. Резьба гайки должна быть ориентирована к концу трубки, а не к ее телу.
7. Печать вкручивается с расплющиванием окончания трубки. Здесь главное — не переусердствовать и не плющить очень глубоко.
8. Штамп сбивается, и вместо него устанавливается конус. Его необходимо вкручивать осторожно и без перекосов.
9. Итогом должна стать окольцованная гайкой трубка с держателем на конце.
10. Отделанная трубка устанавливается вместо сломанной части, в систему заливается тормозная жидкость, далее прогоняется по ней.
11. Автомобиль и система испытываются на неполадки.

Выяснив, как самостоятельно развальцевать патрубки, обеспечьте себя минимальным количеством аналогичных работ на будущее. Для этого установите на специальное место медную трубку. Уверяем, что вспоминать о развальцовке вам нужно будет гораздо реже. Даже при весьма активной эксплуатации машины ранее чем через 3 года она вам не потребуется.

Плюсы и минусы самостоятельной развальцовки

К плюсам самостоятельной развальцовки можно причислить то, что не нужно платить кому-то за работу.

Из минусов нужно отметить то, что ваш механизм может понадобиться всего раз. Исключение, если вы приобретаете подержанные авто с огромным пробегом, которые находились в плохих, негативных обстоятельствах либо были в авариях, и достаточно часто их меняете.

Делать ремонт по инструкции самому либо поручить профессионалам, приходится решать персонально, однако следить за состоянием всей тормозной системы и патрубками необходимо постоянно.

Итак, подводя итог, можно отметить, что работа по развальцовке патрубков не очень трудоёмкая и сложная. Нужно понимать, что большую часть ремонтных работ стального друга можно с лёгкостью выполнять и самостоятельно. А это весьма существенно, ведь, устраняя неисправность своими руками, можно не только сэкономить денежные средства, но и осуществить работу лучше любого автослесаря. Главное — соблюдать инструкции.

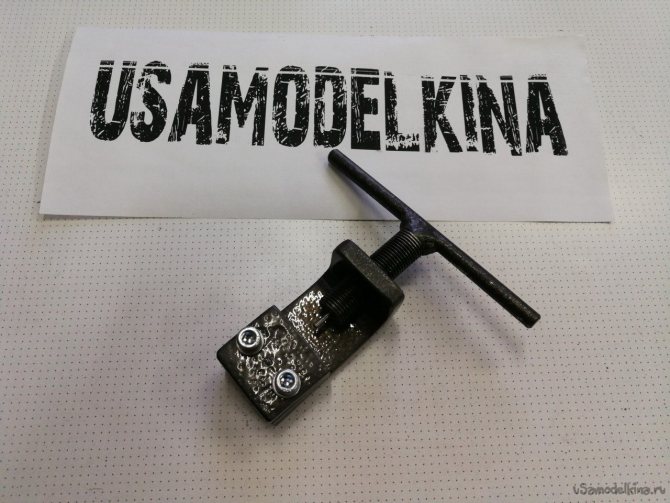

Вальцовка для тормозных трубок своими руками

Привет всем любителям самоделок. В данной статье я расскажу о том, как сделать вальцовку для тормозных трубок своими руками. Данное приспособление будет полезно тем, кто обслуживает свой автомобиль самостоятельно и поможет в ремонте тормозной системы.
Перед тем, как прочитать статью, предлагаю посмотреть видеоролик, где наглядно показан процесс сборки данного приспособления, а также проверка в реальных условиях.

Для того, чтобы сделать вальцовку для тормозных трубок своими руками, понадобится:

* Слесарные тиски * Углошлифовальная машинка, отрезной и шлифовальный круг * Металлический уголок размером 100 мм * Металлическая пластина толщиной 6 мм * Сверло по металлу диаметром 4,5 мм, 6 мм, 10 мм * Болт от ступицы автомобиля * Сварочный аппарат, краги, сварочная маска * Защитные очки, перчатки, наушники * Медная трубка диаметром 5 мм * Токарный станок по металлу, оснастка * Метчик с резьбой М6 и М12 * Баллончик матовой краски * Электродрель

Шаг первый.

Зажимает металлический уголок размером 100 мм в тисках и при помощи линейки и карандаша делаем разметку, по которой нужно будет отпилить заготовку.

Отмечаем от края уголка около 30 мм и отпиливаем при помощи углошлифовальной машинки с установленным в нее отрезным кругом. При работе с углошлифовальной машинкой соблюдайте меры безопасности, одевайте защитные очки, наушники и перчатки, а также не забывайте, что электроинструмент в любой момент может вырваться из рук, поэтому держать его нужно крепко.

Далее фиксируем уголок в тисках и выравниваем торцы при помощи УШМ с установленным наждачным кругом для шлифовки, также немного скругляем края, чтобы не пораниться при работе с инструментом.

После этого меняем положение заготовки в тисках и также шлифуем, удаляя ржавчину и другие внешние дефекты детали.

В итоге получается такая поверхность.

Шаг второй.
Устанавливаем деталь на наковальню или тиски и делаем кернение посередине легким ударом молотка по керну.

В этом месте капаем немного технического масла и просверливаем отверстие при помощи электродрели, в патроне которой установлено сверло по металлу диаметром 5 мм, после этого меняем сверло на 10 мм.

В процессе сверления не забываем добавлять техническое масло, так как это уменьшит степень износа режущей кромки сверла, что продлит срок его службы. В готовом отверстии нарезаем резьбу при помощи метчика, резьба в данном случае подбирается в зависимости от диаметра болта, здесь используется болт М12 от ступицы автомобиля. При нарезке резьбы также важно добавлять смазку.

Шаг третий.
Отмеряем нужный отрезок для крепления трубки и отпиливаем при помощи углошлифовальной машинки часть от уголка.

Далее зажимаем две металлических заготовки, которые нужно сделать из листа металла толщиной 6 мм, в них нужно сделать отверстие посередине так, чтобы половина диаметра пришлась на одну заготовку, а остальная-на другую. Сверло в данном случае берем диаметром 4,5 мм, в дальнейшем можно сделать различные пластины с необходимыми пазами под любой диаметр трубок.

После этого нужно просверлить отверстия в сразу двух заготовках под крепление на уголке, для этого зажимаем их друг с другом при помощи ручных тисков, а уже потом сверлим отверстия, сначала 4,5 мм, а затем 6 мм сверлом по металлу.

Шаг четвертый.
Чтобы можно было вальцевать трубки, нужно сделать обработку ступичного болта. Для этого сначала укорачиваем его при помощи углошлифовальной машинки, а затем зажимаем болт в трехкулачковом патроне токарного станка по металлу и делаем проточку до диаметра 2,5 мм, к слову он равен внутреннему диаметру медной трубки.

Для вальцевания вытачиваем небольшую выемку под шляпку. В итоге болт должен выглядеть так.

К нему нужно приварить пруток, для этого понадобится сварочный аппарат.
При работе со сварочным аппаратом будьте осторожны, а также используйте средства индивидуальной защиты, сварочную маску и краги.
Для того, чтобы трубка в процессе вальцевания не гнулась и вальцевалась равномерно, нужно сделать центровку. Берем тормозную трубку и одеваем на кончик болта, далее устанавливаем под нее заготовку с пазом под трубку, а затем фиксируем при помощи ручных тисков и начинаем намечать места сверления. После этого разжимаем ручные тиски и просверливаем отверстия до конца сверлом диаметр которого 5 мм, а затем в этих отверстиях нарезаем резьбу М6 при помощи метчика.

Шаг пятый.
Теперь инструменту осталось придать красивый вид, для этого красим детали баллончиком молотковой краски, заранее защитив резьбу малярным скотчем.

Инструмент полностью готов, а значит пришло время проверить его в действии.

Зажимаем инструмент в тисках, берем медную трубку диаметром 5 мм и просовываем в паз, оставляя примерно 5 мм снаружи, затем затягиваем болты шестигранником.

Далее вращаем болт с штырем до упора в крепление трубки, после чего ослабляем натяжение болта и откручиваем обратно, крепежные болты тоже ослабляем и вытаскиваем трубку с развальцованным кругом. После установки данной трубки тормозная жидкость уже протекать не будет.

На этом у меня все, всем спасибо за внимание и творческих успехов.
