Эффективность работы тормозов автомобиля зависит от состояния всех ее элементов, и при любых признаках неисправностей в тормозной системе нужно производить ремонт.

• 1 Устройство тормозной системы ВАЗ
• 2 Неисправности, происходящие в тормозах
• 3 Замена главного тормозного цилиндра
• 4 Замена тормозного цилиндра 2114
• 5 Замена заднего тормозного цилиндра
• 6 Замена тормозного цилиндра 2107
• 7 Замена тормозного цилиндра ВАЗ 2109
• 8 Замена тормозного цилиндра 2110
• 9 Замена переднего тормозного цилиндра
• 10 Замена тормозного цилиндра ВАЗ 2101-07
• 11 Замена манжета тормозного цилиндра
• 12 Прокачка
• 13 Некоторые советы

Замена тормозного цилиндра – работа несложная, но крайне важная, ездить с неисправными тормозами категорически запрещено. Диагностику и ремонт тормозной системы (ТС) необходимо проводить своевременно, от исправности тормозов зависит безопасность движения.

Устройство тормозной системы ВАЗ

Тормозная система автомобилей тольяттинского производства устроена достаточно просто, ТС состоит из следующих основных деталей:

• педали, нажатием на которую достигается торможение;
• главного тормозного цилиндра (ГТЦ), он передает усилие нажатия педали через гидравлику рабочим цилиндрикм, соответственно, и колесам. ГТЦ ВАЗ – двухконтурный, контуры разделены для передачи давления жидкости на передние и задние колеса;
• вакуумного усилителя, облегчающего усилие нажатия педали;
• трубок, которые соединяют между собой элементы ТС;
• рабочих тормозных цилиндров (РТЦ);
• колодок (барабанов) и дисков;
• распределителя (регулятора давления) тормозов.

При нажатии на педаль тормоза поршень в ГТЦ сжимает тормозную жидкость и передает ее давление к РТЦ. Поршни рабочих цилиндриков под воздействием гидравлики разжимаются, придвигая колодки к дискам или барабанам. Движение колес замедляется, и таким образом происходит торможение автомобиля.

Главный тормозной цилиндр ВАЗ 2107: ремонт

Чтобы не потерять детали и не испачкать главный тормозной цилиндр ВАЗ 2107, ремонт следует проводить на подготовленном столике. Для разборки цилиндра понадобятся тиски.

Порядок ремонта следующий:

• зажать цилиндр в тиски и ослабить гайку-пробку;
• положить цилиндр на стол, аккуратно выкрутить гайку-пробку и достать детали из цилиндра;

Примечание: выкручивать гайку-пробку необходимо крайне осторожно, чтоб детали цилиндра не разлетелись под воздействием пружин.

• заменить резиновые уплотнители на поршнях;
• собрать детали главного цилиндра и затянуть гайку-пробку.

Неисправности, происходящие в тормозах

Периодически в ТС возникают различные неисправности, также нередко выходит из строя рабочий и главный цилиндр. В РТЦ происходят следующие поломки:

• заклинивает поршенек в одном из положений;
• изнашивается внутренняя поверхность;
• выходят из строя уплотнительные манжеты (рвутся или разбухают).

Основной признак неисправного состояния – появление подтеков (течи) тормозной жидкости (ТЖ) из РТЦ. Если колодки изношены до голого металла, поршни в РТЦ выдвигаются слишком далеко, в результате может вытечь «тормозуха», и тормоза пропадут.

В ГТЦ также может заклинивать поршень, изнашиваться или ржаветь внутренняя полость механизма, пропускать манжеты. Признаки неисправности ГТЦ следующие:

• при торможении «проваливается» педаль тормоза (ПТ), пропадает эффективность нажатия, обычно такое происходит при небольшой утечке из ГТЦ;
• торможение происходит в самом конце хода педали, и на ПТ приходится несколько раз нажать, чтобы произвести торможение;
• нет тормозов на передние или задние колеса, такое происходит в случае, если не работает один из контуров ГТЦ.

Ездить с неисправными рабочим и главным тормозными цилиндрами нельзя, детали следует незамедлительно поменять.

Замена главного тормозного цилиндра

Замену ГТЦ на автомобилях ВАЗ-классика (2101-07) произвести несложно, эту работу можно сделать самостоятельно. Для выполнения подобной операции потребуется инструмент:

• ключ на 10 (или специальный прокачной ключ);
• крестообразная отвертка;
• комбинированный ключ на 13 (можно еще дополнительно использовать для удобства головку с воротком и с трещоткой).

Яму или подъемник для выполнения работ использовать необязательно, замену можно произвести на улице в сухую погоду или в гараже. Работу следует выполнять в следующей последовательности:

Сейчас читают

Головка блока цилиндров двигателя: всё про неё здесь

Промывка радиатора без снятия с автомобиля

• отворачиваем три тормозные трубки снизу устройства (ключ на десять);
• ослабляем хомуты двух шлангов (внизу ГТЦ), сдергиваем шланги;
• откручиваем две гайки крепления ГТЦ к вакуумному усилителю (нужен ключ на 13 или головка с воротком);
• демонтируем деталь, устанавливаем новый ГТЦ на место, производим обратную сборку.

После произведенной операции следует долить в бачок ТС жидкость, затем обязательно хорошо прокачать тормоза.

Замена ГТЦ ваз 2109 своими руками

От правильной работы тормозной системы Вашего автомобиля зависит многое. Со временем эксплуатации все узлы авто приходят в негодность и главный тормозной цилиндр на автомобилях ВАЗ не исключение.

Этот узел отвечает за работоспособность всей тормозной системы, он распределяет жидкость по контурам (переднему и заднему).

Основные неисправности ГТЦ автомобилей ВАЗ 2108, 2109, 2199, 2113, 2114, 2115.

Самая главная неисправность — утечка тормозной жидкости в следствии износа поршня.

Определить эту неисправность главного тормозного цилиндра не сложно. Нужно обратить внимание на несколько симптомов:

• Тормозная жидкость уходит из бочка;
• Появление подтеков или капель тормозной жидкости в месте соединения вакуумного усилителя и ГТЦ.

• Провалы педали при торможении (влияет не только ГТЦ).

Ремонт ГТЦ ВАЗ 2109 и остальных самар возможен, но не целесообразен. Отремонтированного цилиндра хватит примерно на месяц, а потом все начнется заново. Поэтому мы не будем рассматривать ремонт ГТЦ ваз 2109, а рассмотрим его замену.

Замена главного тормозного цилиндра ВАЗ 2109

1. Снимаем клемму с датчика уровня тормозной жидкости и откручиваем крышку бачка.

2. Далее необходимо слить тормозную жидкость. Это можно сделать шприцем, откачав ее из бачка.

3. На следующем этапе откручиваем тормозные трубки.

4. Откручиваем гайки крепления ГТЦ к вакуумному усилителю и снимаем главный тормозной цилиндр ВАЗ 2109.

5. Устанавливаем новый ГТЦ ваз 2109 в обратном порядке снятию.

Прокачка тормозов на ВАЗ 2109

После того, как вы установили новый ГТЦ необходимо прокачать тормозную систему. Порядок прокачки тормозной системы описан везде по разному. Есть два варианта:

1. Заднее правое, заднее левое, переднее правое, переднее левое
2. Переднее правое, переднее левое, заднее правое, заднее левое.

Прокачивать тормоза нужно вдвоем. Вам понадобится:

1. Прозрачная тара с тормозной жидкостью
2. Шланг
3. Ключ для прокачки на 8.

Порядок действий:

1. Заливаем в бачок тормозную жидкость
2. Надеваем на прокачной штуцер шланчик и опускаем его в тару.
3. Напарник несколько раз до упора выжимает педаль тормоза. Последний раз выжимает и держит в нажатом состоянии. Пока напарник держит педаль, Вы на пол оборота проворачиваете штуцер. Когда перестанет течь тормозная жидкость или выходить воздух, закручиваем штуцер и напарник заново начинает качать давление.
4. Повторять пункт 3 пока воздух не выйдет полностью.
5. Повторяем на всех колесах Ваз 2109.

Мой блог находят по следующим фразам

• скрутить пробег ваз 2110 инжектор
• отмотать спидометр 2115
• не работает вентилятор отопителя калина
• как смотать пробег на калине1 самому
• питание прикуривателя ваз 2111
• предохранитель от прикурователя ваз2110

Замена тормозного цилиндра 2114

Работа по замене ГТЦ на моделях ВАЗ 2108-15 производится приблизительно также, есть только некоторые конструктивные отличия.

Делаем замену следующим образом (на примере ВАЗ-2114):

• по бокам откручиваем четыре трубки (две слева и две справа). Лучше воспользоваться специальным трубным ключом, рожковым ключиком можно закатать грани гаек;
• отвинчиваем две гайки на тринадцать крепления ГТЦ к «вакууму»;
• снимаем старую запчасть и монтируем новую, не забывая по окончанию работы прокачать тормоза. На этом замену цилиндра 2114 можно считать законченной.

Замена ремкомплекта тормозного цилиндра

Если в ГТЦ 2114 внутренняя поверхность самого цилиндрика еще не изношена, можно заменить внутренности механизма, установив новый ремонтный комплект. Ремкомплект состоит из четырех манжет:

• три манжета одинаковые, они такие же, как и на моделях 2101-07;
• одно уплотнительное кольцо 2108.

Меняется ремкомплект очень просто:

• выливаем из ГТЦ жидкость;
• демонтируем пластмассовый бачок;
• откручиваем передний стопор (выполненный в виде заглушки);
• вынимаем все содержимое (поршни, уплотнительные кольца, пружины), меняем манжеты, и устанавливаем весь механизм в обратном порядке. Перепутывать здесь ничего нельзя, иначе ремонтируемый узел не будет работать.

Ремонт ГТЦ на моделях ВАЗ не всегда целесообразен – если зеркальная поверхность внутри механизма изношена, замена ремкомплекта тормозного цилиндра не решит проблему, ГТЦ также будет течь. Чаще всего на вазовских машинах главный тормозной цилиндр меняется целиком – стоит новая деталь в сборе в районе одной тысячи рублей, и ремонт получается неоправданным.

Правильный ремкомплект для ВАЗ 2114

Почему правильный, разве ремкомплект может быть неправильным? Может. Производители резинотехники часто собирают комплекты прокладок, сальников и манжет по принципу, понятному только им одним. Так, в ремкомплект для тормозного цилиндра может попасть дюжина заглушек, уплотнителей и прочих резинок, которые не имеют к цилиндру никакого отношения. И хотя цена их относительно невелика, все равно ради нескольких манжет покупать ворох хлама нет смысла.

Ремкомплект для ВАЗ 2114 стоит около 40 рублей, а входят в него:

• три штуки уплотнительных колец с индексом 2101-350-2051;
• тормозной манжет 2108 3505033р.

Если рабочая поверхность цилиндра в порядке, не имеет раковин коррозии и сильных царапин, то замена проходит в течение получаса вместе с прокачкой тормозов.

Замена тормозного цилиндра 2107

Если операция по замене на ВАЗ-классике производится не на автоподъемнике, удобнее делать работу последовательно – сначала на одной, затем на другой стороне заднего колеса. Для выполнения работ транспортное средство необходимо поставить на ровную площадку, далее поступаем следующим образом:

• глушим мотор, ставим авто на скорость, под передние колеса подкладываем упоры. Не забываем до конца ослабить ручник;
• ослабляем колесные гайки заднего колеса, домкратим машину и снимаем колесо;
• чтобы авто никуда не уехал, желательно поставить «козелок» рядом с домкратом;
• снимаем тормозной барабан – комбинированным ключом на 12 откручиваем две направляющих;
• барабан обычно сходит туго, поэтому его следует обстучать сзади молотком через деревяшку. Бить железным молотком по детали нельзя, барабан можно расколоть;

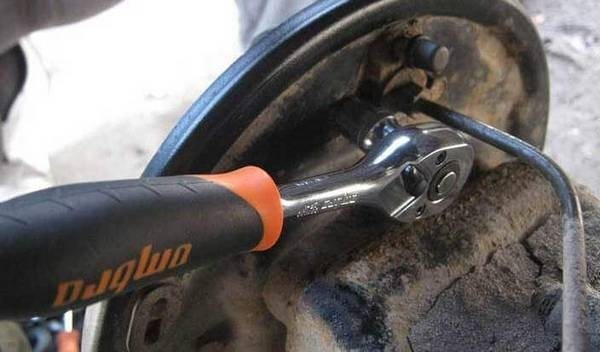

• откручиваем сзади цилиндра тормозную трубку, также 2 болта на десять крепления самого РТЦ;

• вытягиваем цилиндрик, освобождая его от колодок;
• ставим подготовленную на замену деталь (важно попасть колодками в прорези на поршнях РТЦ, крепим все снятые детали по своим местам;

После произведенной работы необходимо долить в бачок системы ТЖ и прокачать тормоза.

Замена тормозного цилиндра ВАЗ 2109

РТЦ на задней оси колес 2109 меняется по такому же принципу, что и на ВАЗ-классике, также снимается колесо и барабан, откручивается ключом на десять трубка и два крепления цилиндра. Часто так случается, что трубка и болты РТЦ на опорном диске закипают, чтобы их аккуратно снять, необходимо побрызгать соединения WD-40, и прежде чем откручивать, подождать минут 15-20. Гайка тормозной трубки будет легче откручиваться, если металл вокруг нее аккуратно обстучать молотком. При постукивании важно не сломать прокачной штуцер.

Замена тормозного цилиндра 2109 – дело несложное, и многие водители такую работу могут выполнить самостоятельно.

Цена тормозного цилиндра ВАЗ-2110

Стоимость нового элемента не так высока. Цена тормозного цилиндра ВАЗ-2110 составляет 1030 рублей. В комплект может входить также и новый бачок. Если поломка незначительная и заключается лишь в разгерметизации элементов, необязательно производить замену главного тормозного цилиндра ВАЗ-2110. Цена ремкомплекта составляет всего 50 рублей. В эту цену входят:

• Уплотнитель головки регулятора задних тормозов.
• Колпачок для штуцера шланга прокачки.
• Манжета ГТЦ.

Таким образом, благодаря ремкомплекту можно вернуть жизнь старому механизму, не покупая новый тормозной цилиндр ВАЗ-2110.

Смотреть галерею

Цена его в разы больше, чем комплект резиновых уплотнителей и манжет. Но не всегда можно ограничиться лишь этими составляющими.

Замена переднего тормозного цилиндра

На передних колесах автомобилей ВАЗ устанавливаются суппорты:

• у авто ВАЗ-классика на скобах суппорта крепятся по два передних тормозных цилиндра (ПТЦ);
• на моделях ВАЗ 2108-15 с каждой стороны на передней оси устанавливается по одному ПТЦ.

Замена переднего цилиндра 2109 выполняется несложно, ее также легко сделать самому:

• ставим автомобиль на ровную площадку (можно работу сделать без ямы и подъемника), под задние колеса ставим подкаты;
• домкратим машину, скидываем переднее колесо;
• отворачиваем шестигранником два крепления суппорта;
• ослабляем гайку тормозного шланга;
• отгибаем на верхнем и нижнем болте контрящие шайбы, отворачиваем крепления цилиндра к скобе суппорта
• отводим в сторону ПТЦ вместе со скобой;
• отсоединяем цилиндр от скобы, затем от шланга, чтобы «тормозуха» не текла, после отсоединения ПТЦ шланг лучше сразу направить вверх;

• устанавливаем другую, новую запчасть, производим сборку.

Замена тормозного цилиндра ВАЗ 2101-07

На автомомашинах ВАЗ-классика меняется ПТЦ немного по-другому, чем на переднеприводных машинах ВАЗ. Передний суппорт на «Классике» можно поменять целиком весь в сборе, но также есть возможность произвести замену только цилиндров. Работа выполняется следующим образом:

• также ставим автомобиль на площадку, снимаем переднее колесо;
• откручиваем болты крепления самого суппорта;

• отводим суппорт в сторону, отсоединяем шланг;
• вытаскиваем из суппорта колодки, скручиваем с него тормозную трубку.
• если штифты крепления колодок не вынимаются, их придется обрезать болгаркой, установив затем новые крепления;
• тормозные цилиндры крепятся на скобе в направляющих, и они вынимаются либо монтировкой, либо аккуратным постукиванием молотка;
• устанавливаем другие цилиндры, трубку и колодки со штифтами, совершаем сборку.

Демонтаж главного тормозного цилиндра ВАЗ 2107

Чтобы избежать излишних потерь тормозной жидкости из бачков ее надо перелить оттуда в подготовленную емкость при помощи шприца. Порядок действия по снятию цилиндра следующий:

• ослабить хомуты крепления резиновых шлангов на штуцерах тормозного цилиндра;
• снять шланги, идущие от бачков с тормозной жидкостью к штуцерам цилиндра;
• специальным ключом открутить три тормозных трубки;

• открутить гайки, фиксирующие главный тормозной цилиндр крышке вакуумного усилителя;
• снять тормозной цилиндр.

Замена манжета тормозного цилиндра

При желании на автомобилях ВАЗ можно не менять задние рабочие цилиндры целиком, а произвести только замену манжет. Для этого нужно разобрать РТЦ – вынуть поршни и пружину, с поршней снять старые манжеты и установить новые. Ремонт РТЦ целесообразно делать только в том случае, если цилиндры прослужили недолго, но они потекли. Все дело в том, что на вазовских автомобилях РТЦ стоят очень недорого, целесообразно менять задние цилиндры целиком в сборе – замена манжет часто бывает неоправданной.

Ремкомплект главного тормозного цилиндра

Независимо от того, какой маркой и моделью автомобиля вы обладаете, а также, какого он года выпуска, рано или поздно вам придется столкнуться с тем, что придет время замены каких-либо расходников, либо же ремонтом каких-то частей авто. Стоит сразу отметить, что практически 99% работы по замене и ремонту, по силам выполнить своими руками, практически любому автовладельцу. А вот, чтобы самостоятельно разобраться в том, что произошло с вашим транспортным средством или же найти подробную инструкцию, как данную поломку устранить, читайте блок статей по ремонту на нашем сайте, в которых подобно расписано и наглядно показано, все, что будет вам необходимо знать, чтобы привести свою «ласточку» в идеальное состояние!

Применение ремкомплекта главного тормозного цилиндра

Прежде всего, ремкомплект ГТЦ — основная часть для проведения профилактических и ремонтных процедур с ГТЦ. Что же представляет собой главный тормозной цилиндр? Это основная часть всей тормозной системы авто, при этом он всегда должен быть в рабочем состоянии.

От этого напрямую зависит исправность автомобиля и безопасность пассажиров, а еще это попособствует избежать аварий на дороге во время движения.

Ремкомплект необходим на ГТЦ, чтобы исправлять возникающие неполадки, чтобы потом исключить покупку нового комплекта.

Состоит он из разнообразных резинок и манжетов, для того, чтобы обеспечить герметичность всей системы, ведь разгерметизация является частой причиной поломок тормозов на автомобиле.

Из чего состоит ремонтный комплект?

Состав ремкомплекта бывает разнообразным и зависит от некоторых особенностей, прежде всего:

• марка автомобиля;
• производитель автомобиля;
• оснащённость комплекта (полный или неполный состав).

Так как по составу комплекты различны, то расходные материалы в нем, также, будут отличаться. Если комплект полный, то в его состав будут входить все нижеприведенные материалы, а в неполный комплект будут входить только манжеты. Рассмотрим полный состав ремонтного комплекта на авто марки ВАЗ 2109:

• манжета для разделения камер;
• манжета для поршня цилиндра;
• манжета для размещения снаружи;
• манжета для уплотнения ГТЦ;
• колпачок для защиты ГТЦ;
• уплотнитель, необходимый для головки поршня;
• колпачок, применяемый для штуцера;
• поршни для первичного и вторичного использования;
• возвратные пружины;
• кольцо для уплотнения поршня;
• седло, применяемое для поршня;
• держатель для пружины.

Применять ремкомплект необходимо во время появления первых признаков сбоя в работе, рассмотрим их ниже в статье.

Признаки неисправностей во время работы ГТЦ

Выявить, что существуют неисправности в работе, можно по следующем признакам:

1. Проявление тормозной жидкости на корпусе усилителя. Обычно это происходит на стыке с ГТЦ. Происходит это в результате поломки воротничков манжета с низким давлением, поэтому требуется сменить данный манжет.
2. Прощупывание «мягкости» во время нажатия педали. Мягкость педали обусловлена попаданием воздуха в систему в результате разгерметизации всей тормозной системы. Может, также, выйти из строя манжета поршня ГТЦ либо выход из строя зеркала ГТЦ.
3. Клин тормозной педали. Такая ситуация обусловлена засорением компенсационного отверстия, находящегося в ГТЦ.
4. Заедание тормозной педали в момент торможения. Заклинивание происходит в зацикливании поршней в результате заражения. Также, это происходит в результате подтягивания влаги тормозной жидкостью, так как она гигроскопичная. Также, в систему проникают твердые частицы. Таким образом, стоит уделять внимание тормозной жидкости и менять ее достаточно часто.
5. Заедание педали тормоза, в результате чего педаль не возвращается на свое место. Происходит это обычно в результате поломки возвратных пружин поршней ГТЦ, а также могут быть проблемы в приводе педали.

Что собой представляет главный тормозной цилиндр?

Провести ремонтные работы, воспользовавшись ремкомплектом, можно без проблем, особенно когда представляете, как устроена тормозная система. Главный тормозной цилиндр обычно состоит из двух отделов, каждый из них отвечает за работоспособность пар колес. Если автомобиль переднеприводный, тогда один из них отвечает за работу одного переднего левого колеса и заднего правого, соответственно, аналогична работа другой секции. Если машина заднеприводная, тогда один контур ответственен за тормоза спереди, а второй за тормоза сзади. При использовании двух контуров, тормозная система более надёжная.

Схема главного тормозного цилиндра

Главная часть тормозного цилиндра состоит из следующих элементов:

1. Корпус — в нем расположены все основные части цилиндра.
2. Расширительный резервуар служит для питания всей гидросистемы.
3. Трубки — необходимы для прохождения жидкости.
4. Поршни — поддерживающие необходимое давление.
5. Пружины — для возврата. Служат для противовеса поршням, они служат для их подъёма, после чего удерживают их в первоначальном состоянии.
6. Манжеты для герметичности. Это необходимо для обеспечения герметизации в цилиндре, а также, во всей тормозной системе.
7. Датчики, определяющие изменения давления. После чего информация поступает на ЭБУ, чтобы информировать водителя о всех необходимых ситуациях, а именно, упадок давления, разгерметизация.

Главное — необходимо разбираться в принципе его работы. Потому попробуем подробно разобрать принцип работы ГТЦ.

Принцип работы главного тормозного цилиндра

Главный тормозной цилиндр предназначен для изменения уровня давления, существующего на педали тормоза, в гидравлическое давление, благодаря работе цилиндров. Благодаря ему, рабочая жидкость проникает ко всем рабочим механизмам.

После нажатия педали тормоза создаётся давление, после чего первый поршень начинает движение, после чего компенсационное отверстие закрывается. Далее повышается давление и в первом и во втором контуре, а пустые пространства, возникающие во время движения, заполняются жидкостью. Двигаться поршни будут до того времени, пока пружина возврата позволяет это.

Если давление достигает максимального уровня, тогда в работу вступает тормозной механизм. После того, как педаль тормоза больше не активна, поршни возвращаются в свое первоначальное положение, а давление достигает нормального уровня. После чего жидкость проникает в расширительный бачок, чтобы не произошло разрежение системы.

Если произойдет поломка одного контура в цилиндре, тогда обеспечивать работу будет другой контур, который будет способствовать торможению, но уже с меньшей силой.

Обеспечивать работу системы будет определенная тормозная жидкость, рекомендованная производителями. Такая жидкость будет устойчива к высоким температурам, а также будет обладать высокой стойкостью. Потому приобретайте проверенное масло.

Каким образом проверить работу ГТЦ?

Весь главный тормозной цилиндр представляет собой различные детали из резины, которые постоянно выходят из строя и приводят к проблемам при осуществлении проверок.

Если происходят сбои в работе, которые мы рассмотрели выше, тогда осуществляется проверка ее работы. Осуществлять проверку работы, стоит именного с главного цилиндра, работу осуществляем в следующем порядке:

1. Рассмотреть корпус цилиндра на трещины и потёки.
2. Далее проверяем уровень герметичности, после профилактических работ стоит обязательно сменить все резинки, входящие в состав ремонтного комплекта. Осуществить проверку можно с использованием специального стенда, самостоятельно осуществить такую процедуру не получится.
3. Осуществляем проверку зеркала на цилиндре. На нем не должно быть никаких повреждений, не должны происходить деформации.
4. Обязательно стоит контролировать зазор, образованный между поршнем и цилиндром. Зазор не должен быть выше нормы, соответствующей для конкретного автомобиля.

Если вы обнаружили какие-нибудь проблемы при работе ГТЦ, то лучше всего сразу провести ремонтные работы. Можно даже заменить отдельные элементы, но это приведет лишь к исключению мелких недочетов.

При поломке зеркала цилиндра, а именно, при появлении трещин и сколов, сразу необходимо провести его замену.

Каким образом необходимо проводить ремонт ремкомплекта ГТЦ?

При обнаружении поломки, стоит сразу приобрести новый ремкомплект, они бывают полные и неполные. Для определенных марок авто, стоит приобрести специальные ключи, это относится и к авто марки ВАЗ 2110. В его полный набор входит: конуса из пластика для установки новых манжет, различного вида пружины и шайбы. Если состав набора будет неполный, тогда в наборе будут находится лишь манжеты ГТЦ.

Процесс замены ремонтного комплекта ГТЦ. В него включаются следующие этапы работ на примере авто ВАЗ 2108-2109:

Ремонтный комплект ГТЦ к ВАЗ 2108-2109

1. Изъять клеммы с аккумулятора, а также снять клеммы, установленные на бачок тормозной жидкости. Все эти процедуры необходимы, чтобы электронный блок не сигнализировал об ошибках.
2. После этого избавляемся от рабочей жидкости в системе, вооружившись обычным шприцом это будет гораздо удобнее. Избавиться полностью от нее не получится, поэтому приготовить стоит ветошь от избавления потёков. А трубопроводы, которые останутся не соединенными, лучше заранее заглушить.
3. Далее изымаем ГТЦ, здесь все будет сугубо индивидуально, поэтому общие рекомендации мало чем помогут, он крепится к вакуумнику при помощи двух шпилек.

Производить все ремонтные работы лучше на верстаке — специальном столе. Ремонт ГТЦ в гаражах, самостоятельно, не принесет положительных результатов. Самостоятельно можно совершить операции по смене уплотнителей из резины, входящих в состав ремкомплекта тормозного цилиндра.

Во время проведения ремонтных работ возможно подтекание тормозной жидкости, она в свою очередь может испачкать стол, на котором вы будете производить ремонт. Потому лучше всего сразу подстраховать себя присутствием ветоши, чтобы масло стекало на нее.

1. Первым делом во время съёма стоит избавиться от болтов, далее предстоит работа с корпусом. При этом внимательно стоит приступать к делу, чтобы пружины не оторвались и не разлетелись.
2. Далее стоит избавиться от резиновых уплотнителей и манжетов, находящихся в корпусе. Далее удалите скопившуюся грязь с посадочных мест.
3. При проведении сборки необходимо обработать все резиновые уплотнители при помощи тормозной жидкости, а вот кольца из меди, расположенные внизу стопорных болтов лучше заменить.
4. Стопорные болты обрабатываются медной смазкой, это делается для того, чтобы исключить дальнейшее прикипание деталей.

Ни в коем случае нельзя приступать к ремонту регулятора давления в главном тормозном цилиндре. Лучше всего производить полностью замену регулятора, ведь все настройки устанавливаются во время производства.

Как произвести смену ремкомплекта ГТЦ?

Как используется ремонтный комплект для тормозного цилиндра на авто марки ВАЗ?

Далее, после проведения ремонтных работ, стоит произвести сборку в обратной последовательности. После чего вернуть клемму на аккумуляторную батарею. Далее в систему заливается рабочая жидкость, ею же обрабатываются все уплотнители. Затем необходимо выполнить прокачку всей системы тормозов для вывода воздуха.

Наиболее популярные производители ремкомплектов

Среди них можно выделить основных производителей, которые пользуются популярностью среди автовладельцев на территории нашей страны.

1. Название «Волжскрезинотехника», основываются на производстве ремкомплектов для российских авто, к примеру таких марок, как Москвич или Жигули. Ремкомплект, подходящий на авто марки Москвич 2140, он имеет в своем наборе 3 пары манжетов.
2. «FENOXFENOX GlobalGroup» — белорусский производитель ремкомплектов. Ориентируется на отечественные и зарубежные автомобили. Базируется на ремкомплекте для авто марки ВАЗ 2101,2106,2107 и 2121, ориентировочная цена составляет 1,3.1,7$, номер по каталогу для москвича 2140-3505032.
3. , выпускает огромное количество изделий, их список составляет более 6000 названий. Ориентируется производство на авто марки ВАЗ, КамАЗ, ГАЗ, ориентировочная цена составляет 1 доллар.
4. Компания под названием «Базальт», основывается на производстве ремонтных комплектов главного тормозного цилиндра для российских автомобилей.
5. Японский производитель под названием «SEIKEN». Ориентируется на производстве ремкомплектов для японских автомобилей, к примеру, для авто марки HONDA, номер по каталогу SK62811, цены варьируются от 16 долларов.
6. Японское предприятие «Aisin Seiki Co Ltd», ориентируется на производстве изделий для производств, ориентированных на автосборочные предприятия. Большой выбор комплектующих для машин Toyota.
7. Компания под названием «SEGURIDAD INDUSTRIAL, S.A.» ориентирована на производство комплектующих для европейского автопрома. Номер по каталогу составляет D1298, цены варьируются от 2-3 долларов.

Хотелось бы уделить внимание ещё некоторым важным моментам:

1. При использовании ремкомплекта мы можем избавиться лишь от незначительных погрешностей: остановить течь, образующуюся от тормозной жидкости, отрегулировать плавность нажатия педали.
2. При повреждении ГТЦ, стоит полностью заменить цилиндр, чтобы устранить погрехи в работе, при этом, лишь сменить манжету, не получится.
3. После процедуры по смене ремкомплекта необходимо прокачать всю тормозную систему, для того, чтобы избавиться от воздуха в данной системе. После всех рабочих моментов, проверьте работу авто на дороге, при этом будьте предельно аккуратны.

• Пара богемского хрусталя: специальный репортаж c презентации Skoda Karoq и Skoda Rapid

Смотреть все фото новости >>

Прокачка

После замены любого цилиндра в ТС необходимо прокачать тормоза. Прокачку на любом автомобиле всегда начинают с самого дальнего колеса от ГТЦ. На всех машина ВАЗ в первую очередь прокачивать тормоза начинают с заднего правого колеса, затем переходят на заднее левое, правое переднее, а переднее левое колесо прокачивают в последнюю очередь. Если педаль тормоза берет в самом конце или жесткая, прокачку следует повторить, работу следует выполнять по той же схеме заново.

Некоторые советы

• Если начались проблемы с тормозами, в первую очередь нужно произвести внешний осмотр ТС: проверить уровень жидкости в бачке, убедиться, что не подтекают передние/задние цилиндры. В гидравлике тормозов не должно быть даже пятен ТЖ.
• «Тормозуху» обязательно следует заливать одной и той же марки, полностью замену ТЖ рекомендуется проводить не реже чем один раз в два года.
• Если в ГТЦ выявлены неисправности, и он уже прослужил не менее года, целесообразнее его заменить полностью, чем ремонтировать. То же самое можно сказать и о задних рабочих цилиндриках.
• Прежде чем менять ГТЦ, следует из него удалить тормозную жидкость, обычно такую операцию делают с помощью шприца.
• Обычно течь главного цилиндра не видна, но если есть какие-либо подозрения, что это деталь неисправна, следует снять ГТЦ – следы подтеков у него будут сзади, и это говорит о его неисправном состоянии.
• Если при внешнем осмотре на тормозных шлангах были обнаружены трещины, лучше не рисковать и сразу заменить дефектные детали.

Снятие и ремонт

Чтобы снять, отремонтировать и установить на место, понадобится минимум инструмента:

• ключ на 13;
• спец.ключ для тормозных трубок;
• плоская отвертка;
• ремкомплект главного тормозного цилиндра;
• емкость для тормозной жидкости;
• шприц;
• тормозная жидкость.

Чтобы не пролить тормозную жидкости из бачка, ее нужно перелить в подготовленную емкость с помощью шприца. Порядок действий по снятию цилиндра заключается в следующем:

• ослабить хомуты резиновых шлангов на штуцерах тормозного цилиндра;
• снять шланги, идущие от бачка с тормозной жидкостью к штуцерам цилиндра;

• специальным ключом открутить три тормозных трубки;

Примечание: момент затяжки тормозных трубок очень большой, попытки их открутить при помощи обычного рожкового ключа могут привести к срыву граней.

• открутить гайки, крепящие главный тормозной цилиндр к вакуумному усилителю;
• снять тормозной цилиндр.

Теперь необходимо разобрать главный тормозной цилиндр и провести осмотр на предмет царапин или раковин, если они не обнаружены, если зеркало чистое, значит возможен ремонт, в противном случае — замена главного тормозного новым. На этом этапе не должно возникнуть никаких проблем – надо поочередно открутить стопорные винты, начиная от пробки. Когда будете выкручивать второй винт, придерживайте поршень, чтобы он не вылетел под действием пружины. Первый поршень выйдет сам, второй надо будет выбивать, постучите корпусом по деревяшке.

• снимите все уплотнительные кольца с поршней и тщательно протрите все детали — поршни, пружины, корпус;
• замените резиновые уплотнители на поршнях;
• соберите детали главного цилиндра и затяните гайку-пробку.

Прикрутите его к корпусу вакуумника, подсоединяем трубки, шланги от бачка. Трубки следует закрутить не полностью, залейте в бачок тормозную жидкость и, как только она начнет вытекать из-под трубок, закрутите их до конца. После окончательной сборки, скорее всего, понадобится прокачка системы, для удаления воздуха из нее, при этом произойдет полная замена жидкости.

Проверяем места соединений и сам главный тормозной на отсутствия течи. Также необходимо проверить эффективность тормозов. Если все нормально, значит ваш автомобиль готов к дальнейшей эксплуатации.
