Замена суппорта на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!Тормозной суппорт — это неотъемлемый элемент тормозной системы, внутри которого находятся тормозные колодки которые останавливают автомобиль и сам поршень который располагается внутри тормозного цилиндра и давит на тормозные колодки в момент торможения, а колодки в момент торможения обхватывают при этом тормозной диск и вследствие чего и происходит остановка автомобиля.

Примечание!Для замены тормозного суппорта, вам нужно иметь с собой некоторые инструменты, а именно: Гаечные ключи, накидные головки, вороток и соответственно удлинитель под накидные головки!

Краткое содержание:

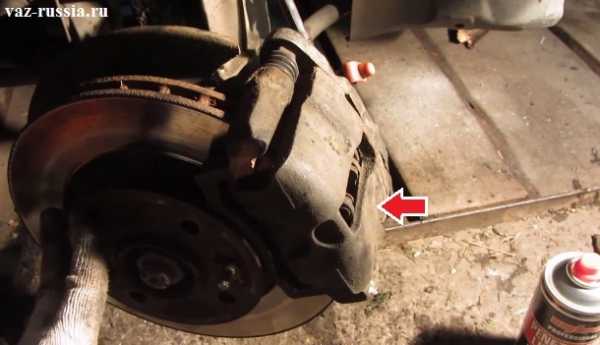

Где находится тормозной суппорт?Он находится за передними колёсами автомобиля, поэтому если на вашей машине стоят литые диски то суппорт вы можете увидеть сквозь них, а если же обычные штамповки которые закрывают всё что находится внутри колеса, тогда чтобы увидеть сам суппорт вам нужно будет сперва снять колесо и только потом вы его в полной мере увидите, для примера смотрите фото ниже на котором суппорт указан стрелкой.

Когда нужно менять тормозной суппорт?Он подлежит полной замене, в том случае если он полностью у вас покрылся ржавчиной, или же не полностью но на столько что в нём уже начали образовываться дыры и все детали которые находятся внутри него, например поршень который находится в тормозном цилиндре перестали нормально работать, в связи с чем потеряется эффективность тормозов, но кроме этого суппорт нужно обязательно так же менять если он деформировался от какого либо удара, в связи с чем он будет плохо работать или же заест и будет постоянно тормозить колесо не отпуская его при этом.

Как заменить суппорт на ВАЗ 2108-ВАЗ 21099?

Примечание!Когда будете покупать новый суппорт, уточните продавцу на какую вы его сторону собираетесь ставить, потому что для каждой стороны идёт отдельный тормозной суппорт!

Снятие:1) В самом начале операции, вам нужно будет снять колесо с автомобиля, о том как это сделать читайте в статье: «Замена колеса на передне приводных автомобилях ВАЗ».

2) Затем когда колесо будет снято, выньте тормозной шланг из кронштейна который идёт совместно с телескопической стойкой (Кронштейн указан на маленьком фото красной стрелкой, а тормозной шланг синей), а после того возьмите в руки гаечный ключ и с его помощью как показано на большом фото, выверните полностью гайку которая крепит тормозной шланг к тормозному цилиндру, а когда гайка будет откручена, потянув за тормозной шланг отсоедините его от тормозного цилиндра и оставьте висеть чтобы не мешал вам.

Примечание!Прежде чем начать отворачивать гайку крепления шланга, обязательно подготовьте какой ни будь толстый не острый зажим и при помощи этого зажима, зажмите в том месте которое указано красной стрелкой на большом фото, для того чтобы когда шланг вы отсоединили у вас не начала вытекать тормозная жидкость из него, а если она всё же будет немного капать когда вы отсоедините шланг, тогда внутреннюю часть шланга закройте тряпкой засунув её немного в шланг, либо же при помощи болта подходящего диаметра засунув его тоже в шланг, можно будет полностью остановить течь тормозной жидкости!

3) Следом когда шланг будет отсоединён, вам всего лишь нужно будет отвернуть два последних болта которые крепят суппорт к поворотному кулаку (Оба болта указаны на фото стрелками), а после того как отвернёте эти болты потянув вверх за суппорт, снимите его с автомобиля.

Установка:Устанавливается новый тормозной суппорт на автомобиль в обратном порядке снятию, но только после установке не забудьте прокачать гидропривод тормозов (Делается только в том случае, если у вас из тормозного шланга вытекала тормозная жидкость, если из шланга не вытекло практически ничего а только чуть-чуть жидкости, то тормозную систему прокачивать вам не нужно), о том как прокачать тормозную систему, см. в статье под названием: «Прокачка гидропривода тормозов на автомобилях».

Примечание!Не всегда тормозной суппорт нужно менять, бывают случаи когда его можно будет просто отремонтировать и он у вас будет так же работать как новый, но только если он деформирован или же в случае если на нём много ржавчины, то его нужно менять не медля и ремонту он не подлежит, но всё же в случаях если у вас суппорт тормозит но плохо, то попробуйте его сперва разобрать и отремонтировать, а уже потом если будет нужно замените его на новый! (О том как отремонтировать суппорт, см. в статье: «Ремонт тормозного суппорта ВАЗ»)

Дополнительный видео-ролик:Если вы хотите наглядно изучить как заменяется суппорт на автомобиле, тогда просмотрите видео-ролик чуть ниже в котором всё подробно показано.

vaz-russia.com

Разрабатываем поршень суппорта тормозов | Twokarburators.ru

Тормозные механизмы (суппорта) передних колес автомобилей ВАЗ 2108, 2109, 21099 работают в условиях постоянного воздействия внешней агрессивной среды (соль, грязь, вода и пр.). В связи с этим ревизию и обслуживание суппортов и тормозных колодок рекомендуется проводить каждые 15 тысяч км пробега.Заклинивание или «закисание» поршней в цилиндрах суппортов чаще всего является следствием отсутствия периодического контроля за состоянием тормозных механизмов, повреждении их защитных пыльников, сильном износе тормозных колодок при котором поршни слишком далеко выдвигаются из цилиндров, попадая тем самым под внешнее воздействие, наличием воды или посторонних примесей в тормозной жидкости.
Справка: поршни тормозных механизмов передних колес автомобилей ВАЗ 2108, 2109, 21099 имеют зеркальное покрытие, такое же покрытие имеется внутри цилиндров. В цилиндрах установлены резиновые кольца, возвращающие поршни в исходное состояние после выдвижения. Снаружи поршни защищены пыльниками (защитными колпачками со стопорными кольцами).

Повреждение зеркального покрытия поршней («закисание») приводит к потере их подвижности в цилиндрах и как следствие к неполному растормаживанию передних колес, так как колодки постоянно прижаты к тормозным дискам. При этом происходит ускоренный износ колодок, перегрев и коробление тормозных дисков, повышается расход топлива, нарушается управляемость автомобиля (уводит в сторону) и его динамика.

Разработать «закисший» поршень можно как минимум двумя способами:

— без демонтажа тормозного механизма с автомобиля;

— на снятом тормозном механизме.

В первом случае необходимо поддомкратить автомобиль, снять колесо, очистить суппорт от грязи снаружи, отсоединить и поднять его плавующую скобу.

Снимаем стопорное кольцо и пыльник цилиндра, удаляем из под него грязь при помощи тряпки, смоченной бензином и жесткой кисти или зубной щетки. Слегка нажимаем на педаль тормоза, чтобы поршень немного (максимум сантиметр) выдвинулся из цилиндра. Еще раз производим очистку, стараясь не повредить зеркало поршня и удалить только грязь и отложения. Наждачной бумагой зачищать поршень нельзя, так как можно повредить зеркало. Народный способ очистки отложений – применение шершавого деревянного бруска, который снимет отложение и не повредит цилиндр. Снимаем крышку с бачка тормозной жидкости и при помощи разводного ключа или тисков утапливаем поршень обратно в цилиндр. Жмем на педаль тормоза, выдвигая поршень, и опять утапливаем его. Проводим такую процедуру разработки его подвижности раз 20-30. После чего наносим графитную смазку на выступающую часть поршня, устанавливаем новый пыльник и стопорное кольцо.

Плюс этого способа — нет необходимости сливать тормозную жидкость из контуров тормозной системы автомобиля и прокачивать тормоза.

Во втором случае снимаем тормозной цилиндр и проводим его разборку и разработку. Этот способ подойдет при капитальной ревизии суппортов, так как необходимо либо сливать тормозную жидкость, либо глушить тормозную трубку, что все-равно чревато потерей некоторого количества жидкости и подразумевает проведения прокачки тормозов после выполнения работ.

Поршень из цилиндра необходимо выдавить либо еще до его снятия (нажав на педаль тормоза), либо на уже снятом поршне подать воздух под давлением в отверстие под тормозную трубку. Перед выдавливанием снимаем с поршня стопорное кольцо и пыльник. Извлеченный поршень стараемся не поцарапать. Очищаем его от загрязнений и окислений способом описанным выше, если необходимо меняем резиновое уплотнительное кольцо, промываем и продуваем цилиндр. Перед сборкой смазываем тормозной жидкостью внутри тормозного цилиндра, сам поршень смазываем графитной смазкой. Вдавливаем его вовнутрь цилиндра (например, при помощи тисков), одеваем сверху новый пыльник и стопорное кольцо.

Все перечисленные выше манипуляции имеют смысл лишь при незначительном повреждении поршня или цилиндра. В случае полного заклинивания поршня и невозможности его разработки следует заменить тормозной цилиндр с поршнем.Примечания и дополнения

— После разработки поршней тормозных цилиндров передних колес автомобиля необходимо смазать направляющие пальцы.

Еще статьи по тормозной системе автомобилей ВАЗ 2108, 2109, 21099

— Проверка тормозной системы автомобилей ВАЗ 2108, 2109, 21099

— Схема стояночной тормозной системы автомобилей ВАЗ 2108, 2109, 21099

— Схема рабочей тормозной системы автомобилей ВАЗ 2108, 2109, 21099

— Замена передних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099

— Замена задних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099

twokarburators.ru

ремонт тормозного суппорта переднего колеса на автомобиле ваз 2108, ваз 2109, ваз 21099

Для ремонта или замены тормозного суппорта переднего колеса на автомобиле ваз 2108, ваз 2109, ваз 21099 проделайте следующее: 1. Снимите с автомобиля соответствующее колесо. 2. Выньте уплотнитель тормозного шланга из кронштейна на стойке.

3. Ослабьте затяжку наконечника тормозного шланга на суппорте.

4. Отогните отверткой усики стопорных шайб и отверните два болта крепления тормозного суппорта, придерживая вторым ключом направляющие пальцы за шестигранники. 5. Выньте болты и снимите тормозной суппорт в сборе с колесным цилиндром.

6. Удерживая ключом наконечник тормозного шланга за шестигранник, отверните тормозную скобу от наконечника. Будьте осторожны, из тормозного шланга потечет тормозная жидкость. Обратите внимание, на наконечнике установлено медное уплотнительное кольцо. Замените сильно обжатое медное кольцо.

7. Зажмите тормозной суппорт в тиски и отверните два болта с внутренним шестигранником крепления тормозного цилиндра к суппорту. Снимите колесный тормозной цилиндр с суппорта.

8. Аккуратно, чтобы не порвать пыльник, снимите стопорное кольцо.

9. Снимите с тормозного цилиндра пыльник

10. Подав сжатый воздух через отверстия для подачи тормозной жидкости, извлеките поршень из тормозного цилиндра.

11. Аккуратно, чтобы не повредить зеркало тормозного цилиндра, выньте резиновое уплотнительное кольцо.

12. При необходимости замены колесного тормозного цилиндра или самого клапана выверните штуцер прокачки тормозов. 13. Внимательно осмотрите зеркало тормозного цилиндра и рабочую поверхность поршня. При обнаружении на них следов износа, повреждений или сильного корродирования необходимо выполнить замену тормозного цилиндра и поршня. 14. Замените поврежденные, разбухшие или потерявшие эластичность манжеты. Рекомендуется производить замену манжеты при каждой разборке тормозного цилиндра независимо от его состояния. 15. Установите в проточку тормозного цилиндра новую манжету, предварительно смазав манжету свежей тормозной жидкостью.

16. Вставьте кромку пыльника в проточку поршня.

17. Смажьте свежей тормозной жидкостью зеркало тормозного цилиндра и рабочую поверхность поршня. Введите поршень в тормозной цилиндр и установите наружную кромку пыльника в проточку корпуса цилиндра. Установите стопорное кольцо.

18. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 суппорт с колесным тормозным цилиндром в порядке, обратном снятию. Перед установкой направляющих пальцев смажьте их смазкой УНИОЛ-1. Прокачайте на автомобиле ваз 2108, ваз 2109, ваз 21099 тормозную систему.

Оцените статью: Поделитесь с друзьями!

tuningtaza.ru

Замена тормозного цилиндра ВАЗ 2101-07

На автомомашинах ВАЗ-классика меняется ПТЦ немного по-другому, чем на переднеприводных машинах ВАЗ. Передний суппорт на «Классике» можно поменять целиком весь в сборе, но также есть возможность произвести замену только цилиндров. Работа выполняется следующим образом:

• также ставим автомобиль на площадку, снимаем переднее колесо;
• откручиваем болты крепления самого суппорта;

• отводим суппорт в сторону, отсоединяем шланг;
• вытаскиваем из суппорта колодки, скручиваем с него тормозную трубку.
• если штифты крепления колодок не вынимаются, их придется обрезать болгаркой, установив затем новые крепления;
• тормозные цилиндры крепятся на скобе в направляющих, и они вынимаются либо монтировкой, либо аккуратным постукиванием молотка;
• устанавливаем другие цилиндры, трубку и колодки со штифтами, совершаем сборку.

Замена задних тормозных цилиндров на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!Задние тормозные цилиндры — они толкают колодки на тормозной барабан, в связи с этим и происходит остановка автомобиля, они работают только тогда, когда нажимается педаль тормоза, когда же фиксируется ручник, они в работу не вступают а вступают в неё именно трос ручника, который и толкает колодку на барабан, со временем цилиндры подвергаются износу и через уплотнения которые на них присутствуют, начинает вытекать тормозная жидкость, в связи с чем эффективность тормозов сразу же падает, а жидкость начинает по не многу убавляться, а при полном опустошении бачка, как Вы наверное уже знаете грозит отказ тормозной системы, поэтому с этим будьте аккуратней и при необходимости, доливайте тормозную жидкость в бачок, пока цилиндры не замените на новые.

Примечание!Чтобы поменять задние цилиндры или какой то определённый цилиндр, понадобятся: Гаечные ключи, накидные ключи, отвёртки, молоток с резиновой головкой или с металлической но если молоток будет металлической, то в этом случае ещё и проставка понадобится Вам (Дощечка маленькая к примеру), ну и кроме всего этого запаситесь спец. ключом для прокачки тормозов, бутылкой, шлангом коротким (Какой именно шланг понадобиться, Вы узнаете чуть позже) и конечно же новым тормозным цилиндром, который и встанет на место старого!

Краткое содержание:

Где находятся задние тормозные цилиндры?Они под тормозными барабанами расположены, поэтому не сняв его Вы их не увидите (Как снимать барабан правильно, мы уже рассказали чуть ниже), всего цилиндра задних два, один с левой стороны расположен, второй с правой, прикручиваются они же болтами к тормозному щитку и на нём кстати на самом верху располагаются (Более подробно на фото ниже смотрите, где цилиндр указан синей стрелкой), по краям у тормозного цилиндра есть поршни (Указаны красными стрелками) это рабочая часть тормозного цилиндра, они двигаются при нажатии на педаль, а именно раздвигаются тем самым толкая тормозные колодки на барабан, в связи с чем и происходит остановка автомобиля.

Когда нужно менять задние тормозные цилиндры?Если Вы заметили что тормозная жидкость начала уходить, а на заднем колесе обнаружена тормозная жидкость (см. фото ниже), то это уже говорит о том, что тормозная система не исправна и скорее всего это являются либо поршни, либо прокачной штуцер плохо затянут, либо тормозная трубка плохо прикручена (Первым делом их смотрите), если после проверки оказалось что с ними всё в норме, то скорее всего тормозной цилиндр потёк, со временем он разбивается, резина твердеть начинает и жидкость просачивается сквозь неё (Места где жидкость просачивается чаще всего, указано на фото выше жёлтыми стрелками) и ещё один симптом который тоже характерен для цилиндров, это закисание поршней, тех самых которые выдвигаются и толкают тормозные колодки, если автомобиль долго будет стоять на одном месте и не эксплуатироваться, то такое закисание для тормозных цилиндров характерно, оно сопровождается либо потерей задних тормозов, либо наоборот, задние тормоза будут, но они будут постоянно (Т.е. Вы едете на машине и задние колёсо(а) тормозят), в этом случае цилиндры по хорошему как можно быстрее нужно сменить на новые и не затягивать с этой заменой.

Примечание!Если вдруг и у Вашего автомобиля произошла такая ситуация что колёса оттормаживаются, то учтите тот факт что при длительной езде на автомобили, задние колодки сносятся быстро и потом, Вам ещё и колодки задние менять придётся, поэтому наш Вам совет, не эксплуатируйте автомобиль пока неисправность не будет убрана (Кстати подобная ситуация может быть характерна ещё и для ручника, это когда зимой машину на ручник Вы поставили на длительное время и собираетесь на ней ехать, а задние колодки примёрзли к барабану, в этом случае нужно будет либо проехать несколько км., либо идти за горячей водой и поливать тормозные барабаны, так как по другому колодки не растормозятся если после нескольких км., задние колёса всё ещё заблокированы)!

Как заменить задние тормозные цилиндры на ВАЗ 2108-ВАЗ 21099?

Примечание!Перед началом работы, заполните тормозной бачок жидкость, уровень в нём должен быть чуть выше середины или если у Вас тормозной бачок уже заполнен до отметки MAX или чуть выше середины, то так и оставьте, делается это нужно потому что, работать будет нужно с тормозными трубками ещё, а именно их отсоединять придётся, а при отсоединении из них начинает вытекать жидкость и если в бачке её мало будет, то он просто опустошиться, в связи с чем тормозная система завоздушиться и будет нуждаться в прокачки (На всякий случай, как прокачать тормозную систему на семействе Самара, читайте в статье: «Прокачка тормозов на автомобилях»)!

Снятие:Сперва снимите тормозной барабан чтобы добраться до цилиндра (Как это сделать, читайте в статье: «Смена задних тормозных колодок на ВАЗ 2109»), когда он будет снят, приступайте к работе, для начала в задней части щита открутите тормозную трубку (Указана синей стрелкой) и отсоедините её, чтобы жидкость тормозная не вытекала, сразу же заткните трубку колпачком который одевается на тормозной штуцер (см. маленькое фото), как только операция будет завершена, выкрутите два болта крепления тормозного цилиндра (Указаны зелёными стрелками) и снимите его с автомобиля (При выворачивании болтов, придерживайте второй рукой сам цилиндр чтобы он не крутился).

Установка:Устанавливается цилиндр в обратной последовательности, после установки необходимо будет прокачать тормозную систему у автомобиля (Потому что в новом цилиндре будет воздух), качать придётся очень мало, все контуры проходить нет необходимости (Только если Вы на педаль тормоза не нажимали когда новый цилиндр был установлен, в этом случае, контур уже прокачивать придётся, что такое тормозные контуры, мы уже писали в статье по прокачки тормозов, поэтому её читайте в ней то всё и сказано подробно), просто именно то колесо качните на котором была произведена замена тормозного цилиндра и всё, тормоза и на этом колесе сразу же появятся (Качайте только тогда, когда всё будет собрано, т.е., когда тормозной барабан будет установлен на своё место и колпачок на прокачной штуцер обратно одеть не забудьте, это обязательно).

Дополнительный видео-ролик:Короткий видео-ролик по замене задних цилиндров размещён ниже, в котором объясняется сам принцип замены, ход работы в нём мало показан.

vaz-russia.com

Некоторые советы

Можно назвать несколько причин, при появлении которых необходимо будет заменить главный тормозной цилиндр и вакуумный усилитель на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2110, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115. Если эффективность тормозов на автомобиле ухудшилась, педаль тормоза стала значительно «мягче» и проверка состояния тормозных колодок с прокачкой всей тормозной системы (удаление, возможной, воздушной пробки) не привела к желаемому результату, то появляется первая причина для замены главного тормозного цилиндра в сборе. Причиной номер два может служить утечка тормозной жидкости из главного тормозного цилиндра (характерные следы подтеков тормозной жидкости на вакуумном усилителе). И переборка главного тормозного цилиндра (замена манжетов) довольно часто не исправляют ситуацию, хотя попытаться всегда можно. Благо, что ремкомплект манжетов на главный цилиндр стоит недорого, главное в этом случае, купить качественный товар.

Для проверки исправности вакуумного усилителя педали тормоза необходимо несколько раз нажать на педаль тормоза и удерживая ее в этом положении запустить двигатель автомобиля. Если Вы почувствуете толчок вниз, значит — вакуумный усилитель исправен. Если нет, то следует проверить герметичность соединения вакуумного шланга со штуцером впускного коллектора и обратного клапана на корпусе усилителя. Проблемы с герметичностью есть? Нет. Тогда готовимся к замене вакуумного усилителя. Еще одна причина для замены. Неисправный вакуумный усилитель может вызвать неравную работу самого двигателя и стать причиной потери ощутимой доли мощности двигателя автомобиля. В этом случает проверить правильность поставленного диагноза несложно. На работающем двигателе следует плотно пережать вакуумный шланг и если после этого двигатель заработает стабильней, то покупка нового вакуумного усилителя не за горами.

Для замены главного тормозного цилиндра и вакуумного усилителя своими руками Вам необходимо иметь: пассатижи, отвертку, ключи торцовый и накидной на «17», торцовый и накидной на «13», специальный ключ для тормозных трубок на «10» (смотрим фото 1) и тормозную жидкость. Еще в работе будут полезны мелкие приспособления такие как: резиновые колпачки и штуцера-заглушки (фото 2). Где их можно будет использовать, Вы узнаете ниже.

Инструмент и запчасти подготовили? Переходим к процессу — замены главного тормозного цилиндра и вакуумного усилителя своими силами.

Снятие главного тормозного цилиндра на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2110, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115:

Отсоединяем колодку с проводами от датчика уровня тормозной жидкости (фото 3).

При помощи ключа на «10» для тормозных трубок по очереди откручиваем от главного тормозного цилиндра штуцера. И, как показано на фото 4, устанавливаем заглушки на тормозные трубки и тормозной цилиндр. Эта уловка, при аккуратном исполнении, позволит избежать утечки тормозной жидкости и завоздушивания тормозной системы.

После этого, ключом на «17»(накидным или торцовым) откручиваем две гайки крепления цилиндра к вакуумному усилителю (фото 5). Снимаем тормозной цилиндр.

Установку проводим в обратной последовательности. Если устанавливаем новый главный тормозной цилиндр, то его перед монтажом необходимо в тисках прокачать (заполнить тормозной жидкостью).

Замена вакуумного усилителя на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2110, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115:

1. Повторяем действия, описанные выше в разделе «Снятие главного тормозного цилиндра». Для замены вакуумного усилителя можно полностью не откручивать главный тормозной цилиндр, а отсоединить только штуцера с левой стороны и отвести тормозной цилиндр в сторону. Но это уже по желанию.

2. Далее, отсоединяем шланг от обратного клапана (фото 5a) и в салоне автомобиля вынимаем стопорную скобу пальца педали тормоза и вытаскиваем палец (фото 6 и 7).

3. При помощи торцового или накидного (каким будет удобно) ключа на «13» откручиваем четыре гайки крепления вакуума к кузову автомобиля (фото 8). Можно сказать, что это самая не удобная операция.

4. После снятия вакуума, перекручиваем, используя торцовый ключ на «17», рамку крепления на новый вакуум (фото 9).

5. Сборку проводим в обратной последовательности. Не забываем, что лучше сначала соединить вакуум и педаль тормоза при помощи пальца-сухаря, а уже потом прикручивать рамку вакуума к кузову.

Так же рекомендуется заменить вакуумный шланг, так как в процессе эксплуатации он теряет свою эластичность и гибкость, вследствие чего на нем появляются трещины и изломы.

Основной неисправностью передних тормозных цилиндров на таких автомобилях как ВАЗ 2109-2108, является либо его заклинивание, либо пропускание тормозной жидкости. В обоих случаях нормальной работы тормозной системы ждать не стоит.

• Если цилиндр не возвращается в свое исходное положение при отпускании педали тормоза, то колодки могут заклинить, или же постоянно быть в прижатом состоянии, что чревато слишком быстрым износом. Обычно в таких случаях очень сильно нагреваются тормозные и даже колесные диски.
• Если он начинает пропускать жидкость, то естественно эффективность торможения падает, так как не создается нормального давления в системе.

Обычно производят замену только цилиндра, как такового, хотя в магазинах продаются суппорта в сборе, даже с колодками. При желании можно купить и установить механизм в сборе. Для замены переднего тормозного цилиндра на ВАЗ 2109-2108 понадобится следующий инструмент:

• Головка торцевая на 13
• Трещоточная рукоятка
• Ключ рожковый или накидной на 13
• Шестигранник на 10
• Специальный разрезной ключ для отворачивания тормозных трубок и шлангов

Сначала срываем болты переднего колеса, после чего поднимаем автомобиль домкратом и окончательно снимаем колесо. Затем откручиваем два болта под шестигранник, которые крепят цилиндр к суппорту:

И верхняя крышка-скоба теперь снимается, заодно вынимаем и колодки:

Далее необходимо открутить тормозной шланг, как показано на фото ниже:

Если он начинает прокручиваться вместе со штуцером, то можно отвернуть его потом, после снятия цилиндра — так будет удобнее. Теперь необходимо открутить два болта к направляющей скобе суппорта:

Теперь без каких-либо проблем можно снимать тормозной цилиндр переднего колеса, так как больше его ничего не держит. Если шланг не открутился ранее, то сейчас его можно смело отворачивать вместе с цилиндром:

Если требуется замена, то новую деталь на ВАЗ 2109-2108 можно купить по цене около 450 рублей, хотя в магазинах чаще всего имеются только суппорта в сборе по цене 1600 рублей. Установка будет проходить в обратной последовательности, после чего нужно будет прокачать тормозную систему.

Тормозная система передних колес Ваз 2109

Устройство тормозной системы Ваз 2109 передних колес: 1. Тормозной шланг. 2. Болт крепления направляющего пальца. 3. Клапан прокачки. 4. Колесный цилиндр. 5. Болт крепления цилиндра к суппорту. 6. Болты крепления основания.

Схема торозной системы Ваз 2109: 1. Колесный цилиндр. 2. Поршень. 3. Основание тормозной скобы. 4. Тормозной диск. 5. Тормозные колодки. 6. Суппорт.

Замена передних тормозных колодок Ваз 2109

Перед началом работ по замене тормозных колодок на Ваз 2109 затормозите автомобиль стояночным тормозом и установите под задние колеса упорные бруски. Поднимите и установите на опоры переднюю часть автомобиля и снимите колеса

Через отверстие в корпусе тормозной скобы Ваз 2109 визуально проверьте состояние колодок и выньте из кронштейна резиновый уплотнитель вместе со шлангом

>

Отогните отверткой усик стопорной шайбы верхнего болта крепления направляющего пальца и отверните верхний болт крепления направляющего пальца, придерживая при этом его ключом за шестигранник

Поверните корпус скобы вниз вокруг оси нижнего пальца и снимите тормозные колодки

Установите новые тормозные колодки. Следите за тем, чтобы нажимные пружины стояли параллельно верхнему краю тормозных колодок. Поверните корпус скобы и заверните верхний болт крепления направляющего пальца моментом 31-38 Н·м (3,1- 3,8 кгс·м), придерживая при этом его ключом за шестигранник

Загните отверткой усик стопорной шайбы. Установите колесо и опустите автомобиль на землю. Затем нажмите несколько раз на педаль тормоза для установки тормозных поршней в рабочее положение. Проверьте уровень тормозной жидкости в бачке и при необходимости долейте до нормы. На этом замена передних тормозных накладок Ваз 2109 завершена.

Снятие и ремонт тормозного суппорта Ваз 2109

Отверните гайку крепления и отсоедините тормозной шланг от штуцера колесного цилиндра Ваз 2109. Заглушите отверстие шланга и отогните отверткой усики стопорных шайб двух болтов крепления направляющих пальцев

Отверните нижний болт крепления направляющего пальца, придерживая при этом его ключом за шестигранник и поднимите суппорт вверх и аналогичным образом отверните верхний болт крепления

Снимите тормозной суппорт Ваз 2109 с колесным цилиндром с основания и зажмите суппорт в тиски и отверните два болта с внутренним шестигранником крепления цилиндра к суппорту

Снимите колесный цилиндр с суппорт и аккуратно, чтобы не порвать защитный чехол, снимите стопорное кольцо, а затем защитный чехол — пыльник тормозного поршня Ваз 2109

Подав сжатый воздух через штуцер для тормозного шланга извлеките поршень из цилиндра

Аккуратно, чтобы не повредить зеркало цилиндра, выньте уплотнительное кольцо и выверните клапан прокачки при необходимости замены колесного цилиндра или самого клапана

Чтобы заменить основание скобы тормозного суппорта, отверните два болта его крепления к поворотному кулак. Сборка и установка тормозной скобы Ваз 2109 производится в обратном порядке. Перед сборкой смажьте тормозной жидкостью уплотнительное кольцо, поршень и зеркало цилиндра свежей тормозной жидкостью

При установке поршня в цилиндр вставьте кромку защитного колпака в проточку на поршне, затем вставьте поршень в цилиндр и вставьте наружную кромку в проточку на корпусе цилиндра. Установите стопорное кольцо. Перед установкой смажьте направляющие пальцы смазкой УНИОЛ-1.

Замена пердних тормозных дисков Ваз 2109

Для снятия с Ваз 2109 тормозных дисков установите автомобиль на стояночный тормоз, поднимите и установите на опоры переднюю часть автомобиля и снимите колеса.

Отогните отверткой усики стопорных шайб двух болтов крепления направляющих пальцев и отверните нижний болт крепления направляющего пальца, придерживая его ключом за шестигранник

Снимите суппорт с колесным цилиндром с основания и поднимите суппорт вверх и аналогичным образом отверните верхний болт крепления

Подвесьте суппорт с колесным цилиндром на проволоке к пружине передней подвески. При этом следите, чтобы тормозной шланг не перекручивался и не был сильно натянут, затем снимите тормозные колодки Ваз 2109. При этом промаркируйте колодки, чтобы установить их на прежние места

Выверните два установочных штифта и снимите тормозной диск, Установка передних дисков Ваз 2109 выполняется в последовательности обратной снятию, перед поездкой обязательно прокачайте тормозную систему нажав 3-5 раз на педаль тормоза, чтобы поршня суппортов Ваз 2109 приняли рабочее состояние.

remocars.ru

Главный тормозной цилиндр

Не редко в процессе проверки состояния тормозного узла обнаруживаются проблемы с главным тормозным цилиндром.

ГТЦ

Меняя вакуумник, логично будет изучить текущее состояние ГТЦ и при необходимости заменить его.

Многие пытаются отремонтировать ГТЦ. Но на практике это приносит только временный эффект, плюс приходится постоянно переживать, не откажет ли узел в самый неподходящий момент. Лучшее решение — замена.

Сама процедура замены выглядит следующим образом.

1. Отключите минусовую клемму с аккумулятора.
2. Отключите колодку проводов от датчика уровня ТЖ. Он расположен в бачке и встроен непосредственно в крышку.
3. Специальным ключом для тормозных трубок ослабьте их натяжение. При этом откручивать полностью не нужно.
4. Открутите пару гаек, которые крепят ГТЦ к вакуумнику. Только теперь тормозные трубки можно открутить полностью.
5. Снимите цилиндр со шпилек.
6. Если требуется, заодно снимите сам бачок с тормозной жидкостью. Чтобы это сделать, нужно аккуратно раскачать бачок и извлечь ножку из втулки.
7. Оцените состояние демонтированного цилиндра. Также обязательно проверьте, нет ли дефектов на бачке. Если таковые имеются, бачок тормозной жидкости обязательно замените на новый.
8. Вооружившись новым ГТЦ, поставьте его на место и закрутите гайки. Крепежи можно сразу полностью затягивать.
9. Установите бачок, залейте до максимальной отметки тормозную жидкость.
10. Теперь очень важный этап — извлечение воздуха из цилиндра. Для этого нужно пальцами перекрыть отверстия передних тормозных трубок. Вам помощник при этом должен аккуратно, но не резко, нажать на педаль тормоза. Так в системе будет создано давление. Продолжайте такие манипуляции до тех пор, как не почувствуете, что из отверстий выходит жидкость.
11. Как только потечет жидкость, наденьте трубки, установите и зафиксируйте их на местах. При этом педаль тормоза отпускать нельзя.
12. По аналогии подключаются задние трубки. В момент установки их на места в системе должно быть давление, то есть педаль тормоза выжата в пол.

Завершив замену ГТЦ, не забудьте прокачать тормозную систему согласно правилам.

Разборка узла с бачком ТЖ

Поменять вакуумник и цилиндр вполне возможно своими руками. Работа займет несколько часов, но сэкономит кучу денег на посещении автосервиса.

Тормозная система ВАЗ 2109

Замена передних тормозных колодок на ваз 2109 своими руками

Установка передних тормозных колодок

От качественной работы тормозных колодок в большой мере зависит безопасность движения и даже человеческая жизнь. В тормозную систему входит целый ряд узлов, от исправности каждого из них зависит нормальная работа в целом всей системе.Правильную работу некоторых узлов, таких как вакуумный усилитель или главный тормозной цилиндр, можно определить, не начиная движения на автомобиле, а всего лишь нажав несколько раз на педаль. Понять какой ресурс тормозных колодок, без их осмотра и замеров, невозможно.В данной статье будет рассмотрено, каким образом своими руками правильно заменить передние колодки на ВАЗ 2109.Выполнять замену элементов нужно если:

• Толщина фрикционной накладки стала менее трех миллиметров. Дальнейшее ее использование не гарантирует эффективность и безопасность работы тормозной системы.
• Появились следы масла на поверхности деталей.
• Ослабилась прочность соединения фрикционной накладки и основания.
• Образовались сколы, глубокие борозды на накладках.

Конструкция и особенности передних тормозных колодок

В состав тормозной колодки входят:

• Каркас или основание.
• Фрикционная накладка.

Согласно технологии первоначально для изготовления фрикционной накладки подготавливается сложная смесь, состоящая из двух десятков компонентов. После тщательного перемешивания и химических реакций, которые проходят в течение суток, смесь засыпают в специальные формы и прессуют.Прессование может быть горячим или холодным. Цена изделий выполненных первым способом выше, но и эксплуатационные свойства их лучше. Второй способ более производительный при изготовлении элементов.При прессовании на основу наносится слой клея, имеющего температуру застывания. При холодном методе прессования полуфабрикаты помещают в печь, где они окончательно спекаются.Необходимая чистота поверхностей получается их шлифовкой. Последняя операция – контроль качества согласно международному стандарту ISO 9001.Определить некачественную продукцию можно по следам, которые остаются на фрикционных наладках после шлифования поверхности. Эллипсовидную форму имеют следы у оригинальной колодки, тогда как подделки чаще всего имеют прямые линии.Нужно обращать внимание и на большие сколы, посторонние включения, неплотное прилегание к основанию фрикционной накладки. При обнаружении таких отклонений нужна замена передних колодок в ВАЗ 2109.

Как заменить передние тормозные колодки

Инструкция указывает, что периодичность проверки, в каком состоянии находятся на автомобиле ВАЗ 2109 тормозные колодки передние, составляет примерно 15 000 километров.Для работы потребуются:

• Набор ключей.
• Домкрат.
• Опоры.
• Молоток.
• Отвертка.
• Металлическая щетка.

Совет: Перед тем как будет выполняться замена колодок передних ВАЗ 2109 нужно уровень тормозной жидкости установить ниже о. Иначе она будет переливаться при выполнении работ.

Замена передних колодок на ВАЗ 2109 начинается с установки автомобиля на ручной тормоз и фиксации задних колес, подставкой под них опорных брусков.Итак:

• Поднимается передняя часть машины.
• Снимается переднее колесо.
• От грязи очищается тормозной механизм.

Совет: Для очистки тормозов нельзя использовать дизельное топливо, бензин или другие минеральные растворители.

• Проверяются визуально, в каком состоянии на автомобиле ВАЗ 21093 колодки передние. При толщине накладок примерно два миллиметра желательно заменить передние колодки ВАЗ 2109.

Совет: Замену колодок нужно выполнять с обеих сторон машины. Нельзя менять между собой внешнюю и внутреннюю колодки, между правыми и левыми колесами. В противном случае торможение будет неравномерным.

• Из кронштейна вместе со шлангом вытаскивается резиновый уплотнитель.
• Отверткой отгибается усик стопорной шайбы, расположенной на верхнем болте.
• Откручивается верхний болт фиксирующий корпус скобы. Для этого ключом нужно придерживать за шестигранник направляющий палец, как показано на фото.

Замена передних колодок ВАЗ 2109

• Вокруг оси в нижнем пальце проворачивается вниз корпус скобы.

Совет: Если тормозные колодки предполагается устанавливать вновь их нужно промаркировать.

• Снимаются тормозные колодки.
• Проверяется состояние элементов.
• Детали тормоза очищаются от грязи, ржавчины. Особое внимание уделяется посадочным местам устройства. Нужно следить, чтобы не повредился защитный чехол цилиндра.
• Новые колодки устанавливается при вдавленном поршне в цилиндр. Устанавливаются на место старые тормозные колодки (только основание лучше поставить вместо внутренней колодки) и поднимается корпус скобы.Монтировкой или отверткой надавливается на внутреннюю колодку, при этом опираться нужно на тормозной диск. После этого аккуратно поршень вдавливается в цилиндр.
• Устанавливаются новые тормозные колодки. Нужно следить, чтобы параллельно верхнему краю изделий были расположены нажимные пружины.Старые изделия устанавливаются по ранее сделанным маркировкам.
• Корпус скобы проворачивается вверх, а верхний болт закручивается моментом 3,1 – 3,8 кгс/м. ключом нужно придерживать за шестигранник направляющий палец.
• Отверткой загибается усик стопорной шайбы.
• Устанавливается колесо.
• Автомобиль опускается на землю.
• Для установки в рабочее положение поршня несколько раз нужно нажать на педаль тормоза.
• Проверяется в бачке уровень тормозной жидкости. При необходимости она доливается.

После того как была произведена на автомобиле ВАЗ 2109 замена передних колодок желательно проехать некоторый прямой участок дороги и произвести несколько интенсивных торможений. В этом случае колодки будут доведены до нормального режима работы.На видео замена передних тормозных колодок ВАЗ 2109 показана во всех подробностях. Своевременная замена передних тормозных колодок на автомобиле ВАЗ 2109 – гарантия безопасности при движении автомобиля.

masteravaza.ru

Ремонт тормозной системы автомобиля ВАЗ 2109

На авто ВАЗ 2109 установлена рабочая система тормозов у которой диагональное разделение контуров, это увеличивает безопасность при движении авто. Работа переднего правого и заднего левого тормозных механизмов обеспечивается одним контуром гидропривода тормозов, правого заднего и левого переднего – другой тормозной контур. При несвоевременном отказе одного контура в системе тормозов можно использовать второй, при этом он обеспечивает достаточную эффективность в работе. Гидравлический привод тормозов включает вакуумный усилитель поз. 6, двухконтурный регулятор поз. 9 давления задних тормозов. Ручной тормоз обеспечивает торможение задних колес.Ремонт любого тормозного узла авто ВАЗ 2109 выполняется после обнаружения неисправностей.

Замена тормозных колодок

Если на авто ВАЗ 2109 стала меньше 1,5 мм толщина фрикционных накладок, заклепочное соединение с основанием стало слабым, на поверхностях накладок имеются сколы или глубокие царапины их необходимо снять.

Совет: Колодки нужно менять с каждой стороны попарно. Нельзя устанавливать старые детали, что может привести к неравномерному торможению. Это особенно опасно для передне-приводных автомобилей.

Порядок проведения работ:

• Автомобиль фиксируется а неподвижном состоянии.
• Отсоединяется аккумуляторная батарея.
• Проверяется уровень жидкости тормозной. Для того чтобы она не пролилась при сдавливании поршней ее нужно откачать до о.
• Снимается колесо.
• От грязи очищаются поверхности суппорта и тормозного диска.
• На стойке из кронштейна вынимается уплотнитель, который еще служит и держателем тормозного шланга.
• Отгибаются усики стопорной шайбы болта фиксации направляющего пальца.
• Откручивается болт и откидывается корпус.
• Снимаются тормозные колодки.
• При замене колодок штангенциркулем проверяется толщина фрикционных накладок, она не должна быть меньше 1,5 мм.
• Сборка выполняется в обратной последовательности.

Замена главного тормозного цилиндра

Ремонт основного тормозного цилиндра на ВАЗ 2109 чаще всего не приводит к нужному результату. Поэтому его нужно поменять на новый. Итак:

• Автомобиль обесточивается. Отсоединяется от аккумуляторной батареи минусовая клемма.
• От датчика, указывающего уровень тормозной жидкости, отсоединяется колодка с проводами.
• Ослабляется затяжка тормозных трубок, не выкручивая их.

Замена главного тормозного цилиндра

• Отворачиваются гайки фиксации к вакуумному усилителю главный тормоз, выкручиваются и отсоединяются тормозные трубки.
• Со шпилек снимается тормозной цилиндр.
• При необходимости удаляется бачок с жидкостью для тормозов. Для этого нужно медленно раскачивая вынуть ножку устройства из втулки посадочного гнезда.
• После проведения осмотра, устранения дефектов или замены цилиндр устанавливается на место.
• После установки нового узла гайки можно полностью затянуть.
• Бачок ставится на место, заливается тормозная жидкость до метки «МАХ».
• Вытесняется весь находящийся там воздух. Для этого отверстие для установки передних тормозных трубок закрываются пальцами. Помощник аккуратно нажимает на тормоз, что создает давление в системе до выхода из отверстий воздуха.
• Не опуская педаль тормоза при появлении жидкости одеваются и закручиваются тормозные трубки.
• Аналогично подсоединяются задние трубки.
• Работа заканчивается прокачкой тормозов.

Замена переднего тормозного цилиндра на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!Передние тормозные цилиндры — их всего два, каждый их цилиндров располагается в тормозном суппорте, настоящие их название: «Рабочие тормозные цилиндры», принцип работы у них следующий, при нажатие на педаль тормоза, жидкость давит на поршни которые располагаются в тормозных цилиндрах, а поршни тем временем, прижимают колодки к тормозному диску, когда нога с педали тормоза убирается, жидкость возвращается обратно и поршни перестают давать на тормозные колодки (Торможение прекращается).

Примечание!Для осуществления работ, запаситесь: Гаечными ключами, медными уплотнительными кольцами для тормозных шлангов (Около 4-х возьмите), а так же тормозной жидкостью, чем то чем заткнуть тормозной шланг можно будет, шестигранными головками, разными типами отвёрток, ну и накидными ключами и конечно же инструментами которые нужны для снятия колёс с автомобиля!

Краткое содержание:

Где находится тормозной цилиндр в суппорте?Проще всего можно разглядеть цилиндр при снятом суппорте с автомобиля, но и просто вытащив тормозные колодки, цилиндр можно будет полностью разглядеть, сам цилиндр продаётся и заменяется в сборе, состоит он из нескольких но очень важных вещей, во-первых поршень он внутри цилиндра располагается и ходив в зад и в перёд, тем самым прижимая и отдаляя тормозные колодки от диска и конечно же прокачной штуцер у цилиндра есть, он закрыт колпачком на маленьком фото синей стрелкой указан и последний элемент, это пыльник у поршня тормозного цилиндра, он указан зелёной стрелкой, благодаря него тормозная жидкость не выдавливается наружу и во внутрь цилиндра, не попадает грязь, песок и влага, они очень губительны для цилиндра и если они во внутрь попадут, то вымоют всю смазку (Если это вода) или смазка смешается с песком (Если песок попадёт в цилиндр), и от этого поршень еле еле перемещаться будет (Эффективность торможения в связи с чем, упадёт).

Когда нужно менять тормозной цилиндр?Цилиндр можно менять как в сборе, так и отремонтировать его можно, заменив такие детали в нём как поршень и пыльник отдельно, но мы не рекомендуем по этому пути идти, потому что во-первых цилиндр в сборе стоит не таких уж и больших денег, а во вторых если что то не правильно соберёте (Пальник плохо закрепите например) то он слетит и тормозная жидкость при его отсутствии вообще вся вытечёт (Без тормозов останетесь), поэтому лучше меняйте всё в сборе, признаки которые говорят о том что цилиндр подлежит замене следующие: Сорвался прокачной штуцер и Вы его не можете никак отвернуть, так же если пыльник порвался цилиндр подлежит замене, при закисании поршня в цилиндре (Это от времени происходит) его тоже сменить нужно будет, но закиснуть поршень может в разных положениях, а именно в режиме торможения (Колесо постоянно будет тормозить) или в своём спокойном состоянии (Тормозить данное колесо вообще не будет и автомобиль в сторону уводиться будет при торможении).

Принцип работы

Замена передних тормозных цилиндров ваз 2109

На оси, которая крепится к балке моста на двух подшипниках будет вращаться ступица колеса. К ней крепится тормозной диск. А к диску – колесо. При движении машины вращается колесо, а также тормозной диск. Рассмотрим, как осуществляется торможение автомобиля:

• К тормозному диску крепятся колодки. Если зажать их, то за счет силы трения между колодкой и диском скорость вращения второго уменьшается.
• Поршни, установленные в тормозные цилиндры, прижимают колодки к диску.

Примечание: когда в цилиндр поступает тормозная жидкость, поршни прижимают тормозные колодки и к тормозному диску. Скорость вращения диска снижается.

• Добавив к цилиндру трубопровод, – получится тормозной ступор. Он состоит из цилиндра, поршня, штока и тормозной педали.

Замена передних тормозных цилиндров на ваз 2109

• При нажатии на педаль тормоза, она толкает шток, а он в свою очередь толкает поршень, сжимая при этом тормозную жидкость.

Примечание: это давление жидкости пошло к колесному тормозному цилиндру. Здесь оно давит на тормозные поршни. Они прижимают колодки, которые прижимаются к диску.

• Само колесо также будет снижать скорость вращения. По этому принципу работают тормозные механизмы на каждом колесе.

Примечание: когда колодки трутся по диску, за счет трения они изнашиваются. Поэтому периодически их нужно менять. Заменить их может и сам водитель. Для этого нужно только снять колесо.

• Еще одна тонкость: над главным тормозным цилиндром установлен бачок для хранения запаса тормозной жидкости. Если она подтекает, то водитель должен контролировать ее количество, чтобы не остаться без тормозов.
• После того, как автомобиль был остановлен, водитель перестает нажимать на педаль. В результате этого поршни возвращаются в исходные позиции, что осуществляется благодаря возвратным пружинам.
