Датчик дроссельной заслонки ваз 2110 признаки неисправности

Яркий пример значимого измерителя – это датчик положения дроссельной заслонки. Часто автовладельцам интересно, каков главный признак неисправности ДПДЗ в 2110-й модели ВАЗ. Владение всеми признаками поломок весьма важно, поскольку нередко в ходе повреждения данного контроллера водители долгое время не способны выявить причину. Следовательно, приходится менять различные запчасти и узлы, хотя неисправности последних лишь похожи. И только когда не помогает ничего, владельцы «десяток» бросают взор на ДПДЗ, а денег и времени потрачено немало. Если бы удалось вовремя заметить неисправность, проблем с монтажом оказалось бы гораздо меньше.
Имеется ряд признаков повреждений транспортного средства, когда просто необходимо прежде осмотреть и, если понадобится, отремонтировать как раз указанный датчик.

Предназначение ДПДЗ

Прибор дроссельной заслонки призван определять текущую позицию дросселя. Исходя из этого, механизм подачи топливной смеси производит обмен количества идущего горючего в ходе определенного режима деятельности силового устройства.

Если появились вопросы по данному прибору, есть смысл обратиться на станцию техобслуживания во избежание потери нервов и сил. Однако стоит заметить, что на практике осуществить замену ДПДЗ своими руками не так сложно, как кажется, да и сэкономить лишние средства каждый будет рад.

Искомый контроллер находится сбоку от патрубка дросселя на оси заслонки.

Причины неисправности ДПДЗ ВАЗ 2110

Уменьшение слоя напыления основы в начале хода ползунка — одна из самых распространенных причин поломки этого датчика. Это явление препятствует возникновению линейного повышения напряжения выходного сигнала.

Кроме того, ДПДЗ может выйти из строя по причине неисправности подвижного сердечника. В случае повреждения одного из наконечников приводит к появлению множественных задиров на подложке, в результате из строя выходят и другие наконечники. Теряется контакт между ползунком и резистивным слоем.

Характерные признаки работы ДПДЗ на ВАЗ-2110

В сущности, дроссельную заслонку позиционируют как переменный резистор. На первый выход его направлено питание 5 В, другой контакт напрямую взаимодействует с массой, третий же подсоединяется к датчику.

Во время нажатия на газ напряжение изменяется. Контроль отслеживает показатели выходного вольтажа на измерителе, тем самым происходит регулировка и контроль качества идущего топлива. Все это зависит напрямую от угла открывания дроссельной заслонки. Если же в силу каких-либо причин данный регулятор повредился, страшного ничего не случится, так как его роль на время возьмет другое устройство, контролирующее массовый расход воздуха (ДМРВ).

Примечание. Подобная замена не говорит о том, что дроссельную заслонку менять не придется. Каждый регулятор имеет свою задачу, следовательно, перекладывать функции ДПДЗ не нужно.

Устранение причины проблемы

Если признаки неисправности подтверждаются, владельцы идут по двум путям устранения данных ошибок.

• Первый заключается в промывке и очистке всей системы, в том числе и датчика заслонки. Для этого необходимо демонтировать узел целиком снять навесное оборудование (в виде тросика педали газа или электронного блока передачи информации для автомобилей с электронной педалью газа) и провести зачистку контактов датчика, так как они под воздействие окружающей среды могли окислиться.

Такой способ является самым малозатратным и трудоемким, так как вышедшую из строя деталь менять не придется (при удачном раскладе). Если автомобиль не старый и пробег не является большим данная процедура вполне может дать свои плоды и закончиться успешно. Если же она не поможет необходимо прибегнуть ко второму способу.

• Второй способ заключается в замене вышедшего из строя датчика на новый. На рынке присутствует несколько компаний, зарекомендовавших себя, как качественных производителей датчиков и дополнительного оборудования для отечественных автомобилей (так как одной из главных проблем для отечественной линейки является большой процент брака при использовании сторонних запасных частей).

На видео- замена датчика положения дроссельной заслонки ваз 2110:

Неисправности устройства в ВАЗ-2110

Выделяют несколько типичных признаков неисправностей, благодаря которым можно выявить, что с ДПДЗ возникли неполадки:

• высокие значения холостого хода;
• движок не может заглохнуть при выключении скорости;
• автомобиль дергается, идут рывки при наборе оборотов;
• динамика разгона заметно снижается;
• на холостом ходу плавают обороты.

Примечание. Указанные признаки способны быть отличительными и когда выходят из строя другие узлы – РХХ либо модуль зажигания. Следовательно, предварительно необходимо исследовать ДПДЗ.

Признаки неисправности датчика положения дроссельной заслонки

Перед тем как перейти к описанию симптомов поломки ДПДЗ, имеет смысл вкратце остановиться на вопросе, на что влияет датчик положения дроссельной заслонки. Необходимо понимать, что основная функция указанного датчика состоит в определении угла, на который повернута заслонка. От этого зависит угол опережения зажигания, расход топлива, мощность двигателя, динамические характеристики машины. Информация от датчика попадает в электронный блок управления двигателем, и на ее основании компьютер посылает команды о количестве подаваемого топлива, угле опережения зажигания, что способствует образованию оптимальной топливовоздушной смеси.

Соответственно, неисправности датчика положения дроссельной заслонки выражаются в следующих внешних признаках:

• Нестабильные, «плавающие», обороты холостого хода.
• Двигатель глохнет во время переключения передач, либо после перехода с какой-либо передачи на нейтральную скорость.
• Мотор может произвольно заглохнуть при работе на холостом ходу.
• Во время езды имеются «провалы» и рывки, в частности, при разгоне.
• Ощутимо снижается мощность двигателя, падают динамические характеристики автомобиля. Что очень заметно на показателях динамики разгона, проблемах при езде на машине в гору, и/или при ее значительной загрузке или буксировке прицепа.
• На приборной панели активируется (загорается) сигнальная лампа Check Engine. При сканировании ошибок из памяти ЭБУ диагностический прибор показывает ошибку р0120 или другую, связанную с датчиком положения дроссельной заслонки и ее неисправностью.
• В некоторых случаях отмечается повышенный расход топлива автомобилем.

Здесь же стоит отметить, что перечисленные выше признаки могут указывать и на проблемы с другими узлами двигателя, в частности, на неисправность дроссельной заслонки. Однако в процессе выполнения диагностики имеет смысл также проверить и датчик ДПДЗ.

Состояние регулятора: проверка на ВАЗ-2110

Итак, как же проверить датчик дроссельной заслонки? Процесс этот необходимый, так как он дает возможность понять, на самом ли деле неисправность по его причине или проблема в отказе других деталей вашей «десятки».

Порой автовладельцы-новички делают скоропалительные выводы, отталкиваясь от первичных признаков повреждений. Это тянет за собой лишние траты денег и время на ремонт.

Чтобы проверить текущее положение ДПДЗ, понадобится выполнить следующее:

• произвести замер показателей напряжения на выходе ползунка, при этом включив зажигание, стоит разомкнуть контакты холостого хода;
• во время проверки показало напряжение свыше 0,7 В – значит, контроллер неисправен;
• открыть дроссельную заслонку целиком (в нормальном положении значения напряжения составляют максимум 4 В);
• произвести замер переменного резистора на сопротивление;
• подключить омметр/мультиметр на питание и выход;
• не спеша поворачивать заслонку;
• отслеживать показания на устройстве;
• если сопротивление меняется плавно по мере открывания заслонки, значит, прибор функционирует исправно.

В том случае, когда вами в ходе проверки замечено, что сам ДПДЗ поврежден, его понадобится заменить. Ремонт здесь не поможет. Важным моментом является подбор данного элемента. В 2110-й модели ВАЗ устанавливают 2 аналога ДПДЗ:

1. Пленочно-резистивный. Данный вид оборудован заводом-изготовителем; датчик рассчитан на 55 тыс. км пробега.
2. Бесконтактный. Здесь применяется датчик Холла. У подобного устройства нет ограничений касательно срока эксплуатирования. Стоимость такого датчика дороже.

Резистивный слой, где перемещается ползунок, при воздействии силы трения со временем стирается. По этой причине регулятор выдает неверные данные, меняются свойства подаваемой смеси, снижается деятельность двигателя.

Для того чтобы произвести проверку выполните следующие действия:

1. Включите зажигание и произведите вольтметром замер напряжения между минусом и контактом ползунка. Вольтметр должен показывать не более 0,7 В.

2. После этого, поверните пластиковый сектор, чтобы полностью открыть заслонку, после этого опять проверьте напряжение, на этот раз на приборе должно быть не менее 4 В.

3. Включите зажигание полностью, затем вытяните разъем. После этого нужно измерить сопротивление между контактом ползунка и любым выводом.

4. Не спеша вращая сектор, наблюдайте за тем, как меняются показания вольтметра, движение стрелки должно быть плавным и медленным, скачки или рывки — признаки неисправности датчика положения дроссельной заслонки ВАЗ 2110.

6. Свечи, высоковольтные провода и модуль зажигания могут быть причиной проблемы с холостыми, поэтому первым делом проверьте высоковольтные провода, а после и свечи зажигания.

1. Прежде всего необходимо проверить ВВ на предмет отсутствия видимых повреждений (трещины, переломы и т. д.).

2. Убедитесь в отсутствии пробоя, это можно определить даже без приборов, достаточно заглянуть под капот в темное суток, в случае пробоя во время работы двигателя будет видна искра на ВВ проводе.

3. Проверить высоковольтные провода можно при помощи провода. Для этого нужно в темное время взять кусок провода и зачистить его с двух сторон. Затем один конец нужно замкнуть на «массу» (корпус машины), а вторым кончиком провести по всей длинеВВ проводов

, а также стыкам, колпачкам и т. д. В местах пробоя будет образовываться искра.

4. Можно также проверить сопротивление высоковольтных проводов, для этого вам понадобится мультиметр.

• Включите режим омметра.
• Снимите провод со свечи первого цилиндра и катушки зажигания.
• Подключите электроды мультиметра к концам провода и посмотрите на показания.

В исправных проводах сопротивление должно варьироваться в пределах от 3,5 до 10 кОм, в зависимости от типа самых проводов. Информация о сопротивлении указана чаще всего на изоляции высоковольтных проводов. Проверьте каждый провод, разброс между ними не должен превышать — 2-4 кОма. В случае большого разброса замените провода. Кстати, они меняются комплектно, то есть все вместе.

В завершении вашему показанию сопротивления наиболее популярных высоковольтных проводов:

• Tesla — 6 кОм
• Slon — от 4 кОм до 7 кОм (4 кОм — 1-й цилиндр и до 7 кОм — на последнем цилиндре)
• ProSport — почти нулевое сопротивление
• Cargen — 0,9 кОм

Примечание!

Сопротивление высоковольтных проводов варьируется в зависимости от длины, толщины, а также материала из которого изготовлены провода.

7.Плавают холостые обороты двигателя

нередко по причине неисправного электромагнитного клапана холостого хода. Для проверки этого клапана снимите с него питание, затем включите зажигание и подключите провод питания к контакту на клапане. При этом вы должны услышать отчетливый щелчок, если этого не произошло подсоедините проводок к контакту, который соединен с «плюсовой» клеммой аккумулятора. Если даже при этом вы не услышали щелчок, можно сделать вывод, что клапан неисправен. Если щелчок был, но обороты двигателя плавают как и прежде, проверьте его жиклер.

Замена датчика: инструкция

В действительности произвести замену контроллера ДПДЗ очень легко. Данный процесс осилит любой автовладелец, причем качество не пострадает.

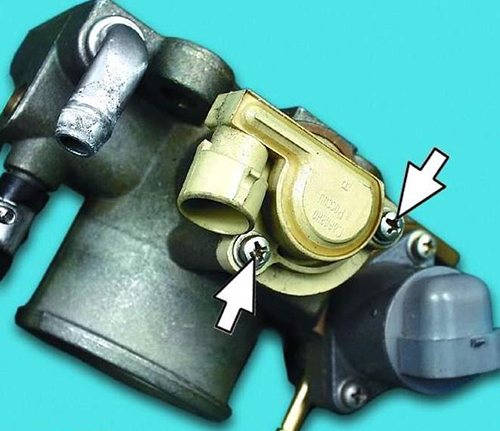

1. Чтобы демонтировать ДПДЗ, вначале его отыщите. Как отмечалось выше, расположен интересующий нас агрегат сбоку патрубка дросселя на оси заслонки.
2. Найдя нужную деталь, возьмите отвертку и открутите болты, удерживающие прибор.
3. Под старым контроллером имеется прокладка. Повторно ее применять не следует, приобретите новую. Часто прокладка идет в наборе с ДПДЗ.
4. Удалив старое устройство, слегка зачистите участок, где его нужно установить, на случай, если есть грязь и посторонние частицы мусора.
5. Поставьте новый регулятор с новой поролоновой прокладкой и затяните болты.
6. Максимально до конца затяните фиксирующие элементы, чтобы новый прибор не потерял своей эффективности, да и не пришлось заново заниматься подобной манипуляцией.
7. Ничего настраивать не требуется после замены.
8. Нулевое значение на устройстве позволит увидеть, что заслонка закрыта.

Чистка дроссельной заслонки на ВАЗ 2110 своими руками

Дроссельная заслонка является неотъемлемым элементом практически любого автомобиля. Отечественный шедевр в лице ВАЗ 2110 исключением не является.

Примечательно, но без дроссельной заслонки машине некуда, но именно она часто доставляет множество хлопот автовладельцу.

Чаще всего проблемы с дросселем проявляются в виде неправильной работы педали газа, странном поведении оборотов при разгоне или движении по дороге. Первым делом нужно проверить, все ли нормально с заслонкой.

Устройство агрегата

Принцип работы дроссельной заслонки

Работа дроссельной заслонки заключается в подаче кислорода, который необходим двигателю для правильной работы. Именно с помощью этого клапана регулируется подача воздуха в двигатель при сгорании топливной смеси. Воздух в цилиндры поступает из окружающей среды при открытии клапана, предварительно проходя очистку через воздушный фильтр автомобиля. Поворот заслонки, открывающий дорогу воздуху, происходит за счет нажатия на педаль газа.

Работа дроссельной заслонки ВАЗ 2110

При этом на тахометре увеличивается количество оборотов. В автомобиле ВАЗ 2110 управление дроссельной заслонкой электронное, что позволяет выполнять больше полезной работы, чем при механическом типе. Дроссельная заслонка ВАЗ 2110 находится под капотом автомобиля, в центральной его части. Как правило, она расположена между впускным коллектором и воздушным фильтром, все эти устройства взаимодействуют между собой. В некоторых сборках автомобиля ВАЗ 2110 возможно расположение с пассажирской стороны автомобиля.

В работе дроссельной заслонки также берут участие несколько датчиков. Основной из них – датчик расходомера воздуха. Именно он выполняет электронный контроль подачи воздуха в двигатель. При проблемах в работе дроссельной заслонки чаще всего он является причиной сбоев. Также одной из частых причин плохой работы дроссельной заслонки в автомобиле ВАЗ 2110 является частичное или полное загрязнения клапана. Происходит это за счет несвоевременной замены воздушного фильтра и сказывается на работе двигателя – само собой, в худшую сторону.

Дроссельная заслонка автомобиля ВАЗ 2110

Работа двигателя напрямую зависит от количества воздуха, который поступает с топливной смесью. Если поступление воздуха ограничено, топливной смеси его будет недостаточно для полноценного сгорания.
