Светодиодные дневные ходовые огни (ДХО) — установка DRL своими руками

Светодиоды для дневных ходовых огней (ДХО) производятся различной мощности. Параметр яркости у них колеблется от 20 до 50 мк. Также важно отметить, что светодиоды отличаются по параметру светового потока.

Многие дневные ходовые огни производятся с контактными переходниками. Параметр проводимости у них очень высокий. Светодиоды вместо ДХО устанавливаются часто. Однако важно отметить, что стоят модели на рынке дорого. При необходимости дневные ходовые огни можно изготовить самостоятельно.

Дневные ходовые огни своими руками

Сделать ДХО своими руками из светодиодов довольно просто. В данном случае переходник подбирается контактного типа. Для улучшения проводимости тока используется расширитель. Чаще всего он подбирается открытого либо импульсного типа. У некоторых моделей для защиты используется предохранитель. Для сборки модели в первую очередь устанавливаются светодиоды. Также потребуется мощный преобразователь. Модель на 3 А подойдет замечательно.

Затем, чтобы сделать ДХО своими руками из светодиодов, нужно взять тетрод. Параметр максимального сопротивления у него обязан составлять не более 50 Ом. В некоторых случаях контроллер используется без изолятора. Для подсоединения дневного ходового света применяется двухжильный провод.

Требования к дневным ходовым огням

Учитывая все преимущества и функциональность, диодные дневных ходовых огней автомобиля, важно также ознакомиться с требованиями к таким источникам света, чтобы установить их правильно. Согласно правилам важно учитывать не только количества огней, но и их размещения, видимости:

• дневных ходовых огней на авто может быть не более 2-х установок, запрещена установка таких осветительных приборов на прицепах;
• схема монтажа может быть индивидуальной, предписаний по этому поводу нет;
• есть ограничения по расположению относительно уровня земли, а также краев поверхностей автомобиля, что должно гарантировать хорошую видимость для водителей встречного потока машин;
• обязательным условием является автоматический запуск света, что сделать не так уж и сложно.

Требования к установке дневных ходовых огней

Светодиоды для модели «Орлиный глаз»

Светодиоды для ДХО «Орлиный глаз» имеют массу преимуществ. В первую очередь важно отметить, что показатель яркости у них отменный. Многие специалисты говорят о том, что тепловые потери у них низкие. Мощность этой модели составляет 20 Вт. Для импульсных расширителей устройство подходит замечательно. Фильтр в данном случае отсутствует. Для защиты от фазовых помех используется переходник.

Выходное напряжение в устройстве максимум достигает 12 В. Параметр порогового сопротивления здесь равен 45 Ом. Для снижения чувствительности используется конденсатор. В установке светодиоды для ДХО «Орлиный глаз» очень простые. Срок службы данной модели составляет примерно 8 тыс. часов. Система защиты от импульсных помех используется третьего класса. Минимальная допустимая температура для эксплуатации светодиодов дневного ходового света -15 градусов.

Варианты комплектующих

Варианты изготовления ДХО самостоятельно различны. Например, ДХО своими руками можно установить отдельно или интегрировать в штатную оптику автомобиля. C 2020 года требования к оптике автомобилей усложнились, поэтому необходимо узаконить любой самостоятельный монтаж. Доходит до того, что требуют сертификат или его копию. Проверке может быть подвергнута маркировка на корпусе ДХО. Такая проверка может быть проведена только на стационарном посту. При этом в ПДД никаких специфических требований и правил не указано.
Также рекомендуем прочитать статью нашего специалиста, в которой подробно рассказывается об особенностях эксплуатации дневных ходовых огней.

Варианты могут быть следующие:

• классические ДХО в отдельном корпусе;
• из противотуманных фар (читайте о том, как происходит установка противотуманных фар в машине);
• из фар дальнего света;
• из габаритных огней;
• из фар-поворотников;
• врезные в бампер ДХО.

Все, кроме первого, типы ДХО требуют приобретения светодиодов.

Также советуем прочитать статью нашего эксперта, в которой подробно рассказывается об автомобильных светодиодных лампах.

Рекомендуем также внимательно изучить статью нашего автора, посвящённую тому, как подключить светодиодную ленту на автомобиль.

Для того, чтобы изготовить ДХО из фар-поворотников или габаритных огней, можно приобрести led-светодиоды T10 W5W и P21 отечественного производства с блоком управления. Лампы обойдутся автолюбителям в 5 000 рублей за комплект. Главное их преимущество в том, что они никак не изменяют внешний вид автомобиля и не вызовут у сотрудников патрульных служб подозрений. Кроме того, мощность ламп достаточная для повышения заметности автомобиля.

Светодиоды для устройства «Маяк»

Светодиоды для ДХО «Маяк» имеют большую популярность. В данном случае мощность равна 15 Вт. Как говорят специалисты, переходник используется с качественным фильтром. Если говорить про показатели, то важно отметить высокий уровень проводимости. Выходное напряжение у модели составляет 12 В.

Триггер в устройстве применяется открытого типа. Провалы напряжения происходят не часто. Система защиты от импульсных скачков используется второго класса. Световая отдача у представленных светодиодов дневного ходового света равна 320 лм. Потребление тока в данном случае не превышает 3,4 А. Высокого отклонения частоты светодиоды для ДХО «Маяк» не боятся. Трансивер предусмотрен коммутируемого типа.

Как подключить дневные ходовые огни

Если нужно, чтобы светодиодные ходовые огни включались вместо габаритов, то подключать их следует вместо габаритных огней. Если хотите правильно подключить ходовые огни, чтобы они удовлетворяли требования ГОСТ, тогда воспользуйтесь этой схемой. Не забывайте про стабилизатор напряжения для ходовых огней.

Стоит отметить, что такой тюнинг фар подойдет не только для всех автомобилей Лада (XRAY, Веста, Ларгус, Гранта, Калина, Приора или Нива 4х4), но может использоваться и на иномарках.

Получившиеся светодиодные ДХО, будут иметь равномерное и яркое свечение, которое не сравнить с ангельскими глазками, сделанных из трубок (оргстекло).

Напомним, более простой способ тюнинга фар — установить гибкие ДХО.

Светодиоды для модели «Филипс»

Светодиоды для ДХО «Филипс» обладают высокой проводимостью. Показатель яркости у них равен 30 мк. Как говорят специалисты, проблемы с перегревов у них случаются очень редко. В данном случае выходное напряжение находится на уровне 10 В. Показатель чувствительности в среднем достигает 5 мВ. Световая отдача у моделей невысокая. Показатель потребления тока не превышает 3,3 А.

Минимальная допустимая температура для эксплуатации светодиодов равна -10 градусам. Трансивер в устройстве применяется оперативного типа. Всего у модели имеется один фильтр. Триггер в светодиоды для ДХО «Филипс» установлен двухконтактного типа. Показатель максимального сопротивления находится на отметке 45 Ом.

Ходовые огни из светодиодной ленты

Чтобы реализовать такие технические требования на практике, будем своими руками собирать ДХО из светодиодов, используя ленту типа 5050, с плотностью 60 штук/метр. Чтобы получить такую яркость нужно отрезать около 24 светодиодов, это 8 секций.

Можно приклеить ленту по периметру фары на имеющееся клейкое покрытие. Более надежный вариант — использовать кабель канал и закрепить его на эпоксидный клей, так будет надежнее. В результате вы получите подобную конструкцию:

Гибкие ДХО своими руками делаются по такому же принципу.

Чтобы лента прослужила как можно дольше стабилизируйте напряжение на уровне 12 вольт. При работающем двигателе напряжение в бортовой сети может достигать значений более 14 вольт. Проще всего использовать линейный стабилизатор КРЕН или L7812.

Светодиоды для устройств «Гранта»

Светодиоды в ДХО «Гранта» обладают высокой яркостью. Параметр проводимости тока равен 4 мк. Специалисты уверены, что система от фазовых помех используется высокого качества. Показатель чувствительности в устройстве равен 5 мВ. Проблемы с перегревом светодиодов наблюдаются крайне редко.

Световая отдача модели 350 лм. Минимальная допустимая температура для хранения и работы светодиодов составляет -25 градусов. Устанавливается устройство через контактный переходник. Выходное напряжение светодиодов составляет 10 В. Фильтр у модели используется сетевого типа.

Правовые нормы в России и Украине

Сделать самодельные ДХО своими руками с драйвером в корпусе из оргстекла — не проблема. Но если вы решили установить ДХО-30 в авто, что означает 30 мощности освещения от дальнего света, то в первую очередь нужно разобраться, что об этом говорит законодательство. В соответствии с законами РФ, этот тип оптики должен быть включен всегда — соответствующее правило было введено в 2011 году.

В данном случае имеются ввиду не только фонари дальнего или ближнего света, но и противотуманки. Если вы решили сделать дневные ходовые огни своими руками, то необходимо учитывать, что они могут быть и независимыми, главное, чтобы подключались в соответствии с ПДД.

Требования по установке ДХО

В правилах дорожного движения Украины отмечается, что ДХО в штатные фары представляют собой осветительные устройства. Установка самодельных или заводских фар должна осуществляться в соответствии с определенными правилами. В том случае, если эти правила не будут соблюдены, это может стать причиной серьезного разговора с представителями полиции вплоть до штрафов.

Параметры светодиодов Falcon DRL032

Указанные светодиоды для ДХО подходят отлично для таких автомобилей, как «Форд» и «Хундаи». Тепловые потери у них невысокие. Однако важно отметить, что у модели имеются явные недостатки. В первую очередь это проблемы с перегревом. Фильтр у модели применяется сетевого типа. Показатель потребления тока равен 3,4 А. Выходное напряжение у светодиодов максимум достигает 12 В. Трансивер у дневного ходового света установлен волнового типа. Переходник используется с триггером. Показатель чувствительности достигает максимум 6 мВ. Система защиты от импульсных колебаний используется третьего класса.

Что такое дневные ходовые огни

Дневные ходовые огни (ДХО) представляют собой источник света, который направлен вперёд и улучшает видимость транспортного средства (ТС) при движении в светлое время суток. В 2010 г. в России вышло постановление, которое гласит о том, что все владельцы ТС должны передвигаться в дневное время с включёнными фарами ближнего света. Если обратиться к статистике, то количество ДТП после вступления в силу постановления заметно снизилось. Из этого вытекает высокая эффективность применения ДХО. К тому же такое освещение позволяет придать автомобилю некую индивидуальность.

Назначение ДХО

Итак, мы выяснили, что светодиодные огни позволяют обозначить автомобиль на дороге в светлое время, а это особенно важно в яркую солнечную погоду или в летний дождь. Если включить габаритные огни, то ТС так и останется незамеченным, что связано с меньшей силой излучаемого света. Свет от габаритов подходит для ночного времени. У некоторых автомобилистов может возникать вопрос — в чём отличие между ДХО и фарами ближнего света? Да, с ближним светом ездить можно, законом это не запрещено, но при этом есть некоторые нюансы, о которых нужно знать:

1. Уменьшается срок эксплуатации ламп и в целом оптики. При использовании дорогого осветительного оборудования его замена потребует немалых финансовых затрат.
2. При включении ближнего света одновременно включаются габаритные огни, также подсвечивается приборная панель. Это приводит к увеличению потребляемой энергии и соответственно повышенному расходу топлива.

Из перечисленного можно сделать вывод: покупка и установка ДХО будет правильным решением. Бытует мнение, что такой вид освещения может быть заменён противотуманными фарами (ПТФ), но на самом деле все не так. У противотуманок потребляемая мощность аналогична мощности фар ближнего света.

Дневные ходовые огни позволяют обозначить автомобиль на дороге в светлое время суток и сделать движение более безопасным

Преимущества

Рассматриваемая конструкция состоит из светодиодных элементов. ДХО наделены специальным режимом работы, когда они подключаются при запуске мотора. Сделать это можно выбрав одну из приведённых ниже схем подключения фонарей либо установив оборудование с блоком управления. При включении фар ближнего света мощность ДХО снижается на 50%, в результате чего этот источник света работает как дополнительные габариты. Оснащение автомобиля ходовыми огнями одновременно решает несколько проблем:

1. Не нужно постоянно помнить о включении фар.
2. Светодиоды характеризуются гораздо меньшим потреблением электроэнергии по сравнению с обычными лампами, которые используются в фарах.
3. Если сравнивать с дальним светом, ДХО не ослепляет встречных водителей.
4. Световой пучок у дневных ходовых огней обладает увеличенным размером светового пятна.

Одно из важных достоинств ДХО — это их специальная разработка для обозначения ТС на дороге. По сравнению с ближними фарами они дают большее количество света, которое заметно другими водителями.

Установка ДХО имеет ряд преимуществ, одним из которых является высокая яркость свечения, в отличие от ближнего света

Светодиоды Falcon DRL040

Указанные светодиоды подходят для моделей, у которых имеется импульсный трансивер. В данном случае параметр яркости составляет 5 мк. Специалисты говорят, что импульсные помехи устройству не страшны. Система защиты от скачков напряжения есть. Потребление тока у светодиодов на уровне 4,6 А.

Выходное напряжение у модели равно 12 В. Проводимость тока находится на высоком уровне. Для моделей «Форд» и «Хонда» устройство подходит замечательно. Также важно отметить, что указанные светодиоды способны похвастаться низкой чувствительностью. Срок службы у них составляет 13 тыс. часов. Тепловые потери у этой модели невысокие. Для дневного ходового света с триггерами модель подходит. Показатель отклонения частоты составляет не более 5 Гц.

Как выбрать дневные ходовые огни

Еще недавно для привлечения внимания к автомобилю водители включали ближний свет фар. Использование дневных ходовых огней позволяет исключить некоторые недостатки, которые появляются при использовании штатной оптики в дневное время.

1. ДХО повышают срок службы ламп головного света. Частое включение и выключение ближнего света негативно отражается на долговечности лампочек. Особенно это касается световых приборов с улучшенной светоотдачей, типа +30%, +50% и т. д.
2. При использовании ДХО исключается включение габаритных огней и подсветки номера. Это позволяет снизить потребление электроэнергии и не ухудшить читаемость стоп-сигналов.
3. Наличие автоматического включения ДХО позволяет бороться с забывчивостью автовладельца. Не включив штатную оптику днем, автомобилист рискует получить штраф. А если оставить ближний свет фар при выключенном двигателе, то аккумулятор быстро разрядится.

Перед тем, как браться за подключение дневных ходовых огней, следует учесть ряд факторов, влияющих на выбор модели ДХО.

Во-первых, многое зависит от места установки и дизайна автомобиля:

• Дополнительная оптика может иметь прямоугольную или круглую форму. Здесь решающую роль сыграет конструкция бампера и внешний вид «передка» машины.
• Размер фонарей определяется той нишей, которая имеется в бампере или воздухозаборнике авто.
• Яркость свечения каждого блока зависит от количества светодиодов. Она должна находиться в пределах 150-330 люменов.

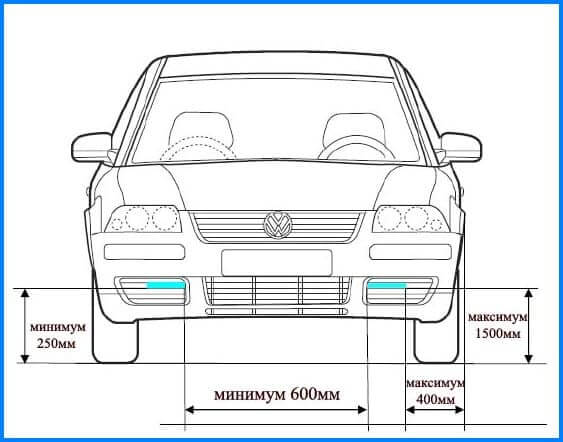

Вторым важным фактором при выборе дневных ходовых огней будет соблюдение нормативных требований. При установке необходимо выдержать несколько основных характеристик:

• Высота от уровня земли до фонарей должна находиться в пределах от 250 до 1500 мм.
• Расстояние от крайней боковой точки авто до фары не должно превышать 400 мм.
• Между двумя фонарями ДХО минимальное расстояние составляет 600 мм. Для автомобилей шириной до 1300 мм этот параметр уменьшается до расстояния 400 мм.
• Необходимо соблюдать и некоторые геометрические параметры при установке фонарей ДХО. Горизонтальное отклонение составляет 20 градусов внутрь и наружу, а вертикальный угол должен быть 10 градусов вниз и вверх.

Описание светодиодов Falcon DRL045

Эти светодиоды для ДХО довольно часто устанавливаются на машины «Мазда» и «Тойота». Параметр проводимости у них 5 мк. Система защиты от перегрузки установлена третьего класса. Как предупреждают эксперты, повышенной температуры устройство не боится. В данном случае триггер используется конденсаторного типа. Снижение чувствительности осуществляется постепенно. Потребление тока на уровне 5,7 А. Выходное напряжение у светодиодов не превышает 12 В. Система защиты от фазовых помех отсутствует. Показатель максимального сопротивления равен 46 Ом.

Как установить дневные ходовые огни?

Для этого вам понадобятся самые простые светодиодные ленты, они могут быть и в пластиковом корпусе, это не важно, но лучше не берите металл, из-за возможной коррозии. Не нужно брать их со специальными разъемами или контроллерами, просто два провода на каждом (плюс и минус). Для начала разберем места для крепления.

Установка ДХО по ГОСТу

Требования к установке ДХО

несложные, и всего 3 правила:

• должны располагаться на высоте минимум 250 мм от дорожного полотна;
• между источниками света необходимо соблюсти расстояние не менее 600 мм;
• свет должен быть желтым или белым (нет синему, красному, зеленому и прочим цветам радуги).

Остальное не важно. Можете ставить их прямо, косо, кругло, жирно, разницы нет. После того, как вы узнали как правильно устанавливать дневные ходовые огни

, перейдем к практическому этапу.

Установка ДХО на автомобиль

Повторюсь, нам понадобятся самые простые изделия, без контроллера или разъема, с обычными двойными проводками.

1. Просто выберите место, чтобы правильно
   установить ДХО по ГОСТу,
   обычно это делают на бампере, но можно и на фарах или кузове.
2. Проведите от них провода в моторный отсек, ближе к блоку предохранителей.
3. Первый минусовой провод (обычно черный) подключаем (наматываем) с предохранителем ближнего света. В исключительных случаях, когда способ не срабатывает, подключите провод на
   предохранитель габаритов или наплюс любого габарита.
4. Второй плюсовой (обычно красный) примотаем на предохранитель прикуривателя или аудиосистемы (любой системы, которая будет включаться только после включения зажигания) или ищем провод, на который подается напряжение, при включении зажигания.

Самый бесхитростный способ подключения и сейчас я объясню схему работы. Во время включения зажигания замыкается цепь и на наши изделия идет ток от предохранителя, например прикуривателя, за счет чего они горят. Как только ток подается на фары БС, ходовые выключаются, за счет того, что на минусовой проводок подается напряжение. Это самая простая и правильная установка ДХО на авто

, если вам не нужно, чтобы они еще и выполняли функцию поворотников или были как стробоскопы. Теперь разберем какие предохранители и нужно задействовать на конкретных марках и моделях машин.

Установка дневных ходовых огней своими руками видео

Параметры светодиодов Osram 100

Указанные светодиоды для ДХО довольно часто встречаются на машинах «Форд» и «Мустанг». Среди особенностей моделей следует отметить высокий параметр чувствительности, а также яркости. Если говорить про показатели, то выходное напряжение достигает 15 В. Отрицательное сопротивление у светодиодов не превышает 45 Ом. Показатель токовой перегрузки находится на отметке 5,3 А.

Тепловые потери у модели невысокие. Коротких замыканий светодиоды не боятся. В данном случае снижение чувствительности происходит постепенно. Для дневного ходового света на триггерах модель подходит замечательно. Проблемы с перегревом наблюдаются очень редко. Повышенной температуры устройство не боится.

Делаем дневные ходовые огни (ДХО) на авто своими руками из светодиодов

Использование дневных ходовых огней (ДХО) предусмотрено поправками в ПДД в 2010 г. Этот факт обязывает водителей, на которых нет встроенных ДХО, задействовать в светлое время суток ближний свет или противотуманные фары. При этом расходуется большое количество энергии, а эффективность включенного ближнего света или противотуманных фар в дневное время суток мала и ведет за собой дополнительные расходы топлива. К тому же поток света штатных фар направлен вниз и на относительно большой дистанции не влияет на бдительность встречного водителя.

Изменить в корне ситуацию и сделать автомобиль более заметным для встречного транспорта, не ослепляя при этом водителя, помогут ДХО на светодиодах. Однако более-менее надёжная пара таких модулей, даже с китайским именем, будет стоить не менее 2 тыс. рублей. Предложения с меньшей стоимостью, как правило, отличаются завышенными параметрами, отсутствием блока стабилизации и низким качеством. Другой вариант решение проблемы – уделить несколько часов любимому авто и собрать блок ходовых огней на светодиодах своими руками, в качестве которых автолюбитель будет точно уверен.

Светодиоды Osram 110

Для ДХО сверхяркие светодиоды Osram 110 подходят отлично, они обладают высокой проводимостью, поэтому являются востребованными. Снижение чувствительности происходит постепенно. Для марок «Форд» и «Хонда» устройство подходит замечательно. Также важно отметить, что устройство используется в моделях на триггерах.

Параметр выходного напряжения 10 В. Фильтр у светодиодов используется сетевого типа. Трансивер в данном случае установлен с открытым проводником. Токовая перегрузка достигает 5,8 А. Специалисты заверяют, что трансивер перегревается редко. Система от импульсных помех используется третьего класса.

Какие дневные ходовые огни установить?

Второй ответ о необходимости дневных ходовых огней с 20 ноября 2010 г. озвучен в ПДД, т.е. обязательное их включение уже не обсуждается, так, наверное, отвечать проще. С этим разобрались. Теперь к моменту установки дневных ходовых огней. Как говорится «есть желание, но… нет возможности». Бывает и такое.

Фирменные DRL от Pilips или DRL от Hella стоят совершенно недёшево, да плюс ко всему, они предназначены для внутреннего монтажа в полости бампера или воздухозаборник. И, не на каждый автомобиль, да и не каждый автовладелец готов «кромсать» свой бампер ради установки ходовых огней. Но, с учётом неоспоримых преимуществ по энерго, и топливопотреблению дневные ходовые огни установить хочется.

Как сделать ходовые огни, чтобы не пострадал семейный бюджет, были соблюдены требования ГОСТа, и машина от этого не стала «гадким утёнком». Выход прост – самодельные дневные ходовые огни. Давайте рассмотрим один из вариантов изготовления самодельных ходовых огней, и именно своими руками.

Описание светодиодов Osram 125

Эти светодиоды для ДХО часто устанавливаются на автомобили марок «Хонда» и «Хундаи». В данном случае переходник используется с триггером. Согласно отзывам специалистов, параметр яркости у модели невысокий. Показатель максимального сопротивления — 46 Ом. Отклонение частоты в устройстве незначительное. Выходное напряжение у светодиодов равно 12 В. Система защиты от импульсных помех используется третьего класса. Тепловые потери у светодиодов незначительные. Также важно отметить, что модель подходит для дневного ходового света с импульсными трансиверами.

Чем отличаются ДХО от ближнего света?

Прежде чем разобраться, как сделать ДХО своими силами, стоит сказать несколько слов о том, чем же этот вид освещения отличается от ближнего света.

Блок ДХО имеет несколько функциональных отличий от фар ближнего света:

1. Днем ближний свет просматривается не очень хорошо, тогда как дневные ходовые огни отличаются своей яркостью, за счет чего и достигается хорошая видимость перемещающегося по дороге авто.
2. Беря во внимание тот факт, что днем дорога хорошо просматривается (за исключением непогоды), можно попросту забыть включить ближний свет и, в результате, можно получить штраф за несоблюдение ПДД.
3. Ходовки экономичны в плане расхода энергии, что немаловажно для любого автовладельца.
4. Гибкие ходовые огни имеют прорезиненный корпус, за счет чего можно с легкостью изгибать на боковых местах бампера.

ВИДЕО: Почему лучше не включать ближний свет днем

Параметры светодиодов Sirius NS-4207

Для ДХО сверхяркие светодиоды Sirius NS-4207 подходят хорошо, они обладают хорошей чувствительностью. Глазами они воспринимаются очень мягко. Триггер в данном случае используется волнового типа. Как уверяют эксперты, параметр проводимости очень высокий. Система защиты от фазовых помех используется высокого качества. Выходное напряжение у светодиодов равно 12 В. Повышенной температуры модель не боится.

Допустимый уровень влажности у светодиодов — 60%. Показатель световой отдачи максимум составляет 450 лм. Согласно отзывам экспертов, устройство отлично справляется с понижением чувствительности. Токовая перегрузка у светодиодов достигает 3,6 А.

Как сделать ДХО своими руками?

Как мы уже сказали, сделать самодельные ДХО своими руками — не особо сложная задача. Для начала следует правильно подготовиться к работам:

Инструменты и материалы

Если вы решили соорудить ДХО своими руками, то в первую очередь для того, чтобы все сделать правильно, вам потребуются фонари.

Заранее запаситесь:

• противотуманными фонарями либо же просто подготовьте корпус от них;
• алюминиевыми пластинами;
• диодной лентой (цвет свечения может быть любым, но оптимальней всего выбирать белый).

Запрос вернул пустой результат.

Этапы

Чтобы сделать дневные ходовые огни своими руками с драйвером на 30% мощности от фар дальнего света, выполните следующие шаги:

1. Осторожно разберите противотуманные фары, их корпус должен быть целым и без повреждений. Используя строительный фен, необходимо размягчить герметик, нанесенный на стекло. Само стекло необходимо осторожно отделить от основного корпуса, для этого используйте тонкую отвертку. Если хотите сделать тонировку на самодельных фарах на 30% мощности от дальнего света с драйвером, то лучше ее сделать на этом этапе.
2. Выполнив эти действия, необходимо отсоединить электроцепь, планки фиксаторов, корпуса, а также самого рассеивателя.
3. Из тех пластинок, который вы подготовили заранее, нужно вырезать специальные подложки для диодных элементов. Непосредственно сама пластинка должна быть целой, без повреждений и следов ржавчины. С помощью герметика зафиксируйте пластины на корпусе рассеивателя, дайте им высохнуть.
4. Следующим этапом установки самодельных ДХО с драйвером на 30% мощности от дальнего света будет установка диодной ленты на пластинки. При этом желательно, чтобы лента была оснащена силиконовой защитой. Если вы хотите, чтобы 30% мощность от дальнего света была более яркая, то можно поставить несколько лент, в несколько рядов. В этом случае оптика будет более броской.
5. В соответствии со схемой лента устанавливается на герметик, далее осуществляется пайка диодов.
6. Далее, для монтажа ДХО-30 с драйвером соберите оптику. Нужно установить стекла для фар авто, которые вы сняли ранее. Для монтажа используйте герметик, проследите за тем, чтобы стекло было обработано четко по всему диаметру. Если этого не сделать, в будущем можно столкнуться с проблемой запотевания.
7. Одним из основных компонентов оптики является не драйвер, а именно рассеиватель. Вариантов сделать рассеиватель для своего авто несколько — вы можете осуществить фрезеровку стекла либо вылить его из эпоксидной смолы. Последний вариант более доступный, с его помощью сделать дневные огни для авто будет более легко (автор видео — Александр Амочкин Коломна ААК).

Светодиоды Sirius NS-42055

Светодиоды указанной серии оснащаются качественными фильтрами. Также внимания заслуживает триггер. Многие эксперты отмечают, что проблемы с нагревом переходника наблюдаются редко. Параметр световой отдачи максимум равен 460 лм. Система защиты от импульсных помех используется третьего класса. Повышенной температуры указанная модель не боится. Допустимый уровень влажности у светодиодов равен 50%. Для автомобилей марок «Хонда», «Мазда» и «Тойота» устройство подходит замечательно.

Система защиты от скачков напряжения есть. Фильтр у светодиодов применяется сетевого типа. Если говорить про показатели, то сопротивление максимум достигает 45 Ом. Отклонение частоты в устройстве составляет 4,5 Гц. Выходное напряжение светодиодов не превышает 20 В. Для систем дневного ходового света с проводными триггерами устройство не подходит.

Способы установки и схема подключения дневных ходовых огней

Установка дневных ходовых огней может быть выполнена разными способами, все зависит от умений автовладельца.

При покупке дневных ходовых огней обратите внимание, что в комплект должны входить два фонаря, соединительные провода, материалы для установки и инструкция по монтажу и эксплуатации. В этом случае владельцу авто не придется ломать голову и искать схемы подключения ДХО.

1. Для людей, которые боятся или не хотят заниматься обслуживанием или ремонтом авто, предпочтительнее обратиться в специализированный автосервис. Опытный автоэлектрик быстро и качественно справится с подключением ДХО.
2. Тем кто способен выполнить простые операции по тюнингу машины, можно посоветовать купить готовый комплект ходовых огней. Например, хорошо себя показали ДХО Philips и Hella.
3. Любители паяльников и электрических схем могут полностью сделать своими руками светодиодные фонари и выполнить их подключение.

Подключение ходовых огней может выполняться по разным электрическим схемам (самая простая схема – через реле и датчик давления масла). Главное, чтобы ДХО включались после запуска мотора и гасли при включении фар ближнего и дальнего света. Удобно использовать для подключения контроллер DRL (к нему в комплекте будет дана и монтажная схема).

Второй способ изготовления и установки дхо своими руками

Первый вопрос: Зачем? Ведь можно купить в магазине, и стоить это будет от 500 рублей до 2000 рублей за пару.

Ответ такой: За 500 рублей продаются не дневные ходовые огни, а жалкие подделки, которые прослужат не более года – двух, а потом либо потухнут все или часть, либо начнут моргать. Сделать самому получится гораздо надёжнее. Даже цена в 1000 рублей – не гарантия, что ходовые огни будут работать долго. Как правило, часть светодиодов просто тухнут. А покупать дороже – жаба душит. Легче соорудить дхо своими руками.

Походил по магазинам, посмотрел, прикинул. Линза от фары стоит 60 рублей, 6 светодиодов по 1 Вт стоят 10 рублей за штуку, набор разъемов — 25 рублей за 10 мам и 25 рублей за 10 пап. Итого выходит 300 рублей. Мощность, получается, 6 Вт. Этого более, чем достаточно для дневных ходовых огней.

Корпус нашелся легко: для этого подошла банка из под клея «Момент». Пригодился кусок обычного оргстекла диаметром с линзу и радиатор от какой–то электроники, обрезанный по диаметру. Дальше все просто: в пластике сверлим углубления, чтобы утопить светодиоды. Вот такая получается картинка.

Как запитать диоды? Есть 2 варианта:

1. Дорогой – это купить 2 стабилизатора тока на 700 мА и запитать через них (и это будет правильно и потребует еще от 250 до 300 рублей капвложений).

2. Дешевле – это поставить сопротивление, минимум 2 Вт на 16-18 Ом. При этом резистор будет греться, но рука должна терпеть Это будет неправильно, но зато дешево.

Потрачено 300 рублей и 2 дня работы с напильником и паяльником.

После сборки ходовые огни герметизируются обычным герметиком.

Крепите как придумаете. Я приклеил на двухсторонний скотч и прижал изнури скобой к верхней части бампера.

Общая фотография такая. Внутренние огни и есть самодельные дневные ходовые огни.

Есть у этой конструкции и недостаток. Если выйдет из строя светодиод, то придётся всё разбирать.

Иное решение

Можно сделать немного иначе дхо своими руками, другое решение ничуть не дороже, но зато технологичнее в плане замены ламп. Дневные ходовые огни получатся несколько слабее по мощности – всего 5 Вт. Пока производил установку дхо, наткнулся на такую лампу, когда – то давно купленную для фонаря, и придумал этот вариант.

Пара таких ламп стоит 260 рублей, держатели – 60 рублей пара, и 120 рублей стоит пара тех же линз. Все остальное такое же.

Всё из пластика. Такие ходовые огни греются слабо и не требуют никаких стабилизаторов тока и радиаторов. Подключаются они напрямую к 12 В.

Недостаток есть. Приходится придумывать крепления к пластику, но это решается обычными металлическими стяжками.

Вот и всё. Сделать дневные ходовые огни на автомобиль под силу каждому. Ничего сложного в изготовлении и установке дхо своими руками нет. comments powered by HyperComments

Первый способ сделать ходовые огни самому

(Второй способ описан чуть ниже.)

Почему делаем дхо своими руками? Потому, что:

1. Покупать к иномарке родные дневные ходовые огни за 5000 рублей, чтобы подходили к креплениям – жаба душит, легче дхо сделать самому
2. Используются стандартные светодиодные лампы и патроны, которые можно купить недорого в любом магазине
3. Легкая бюджетная сборка и возможность установить дневные ходовые огни в любую противотуманную нишу

Сделать дхо своими руками очень просто. Для начала надо обзавестись таким пустым баллончиком, как на фотографии.

Аккуратно разрезаем баллончик на две одинаковые половины.

Далее из обычного стекла вырезаем два кругляшка. Лампа не герметична, поэтому нам придётся защищать её от влаги.

Вырезаем четыре уплотнителя из любого упаковочного пластика: два для фиксации патрона и две заглушки противотуманки от попадания влаги. Достаточно надавить и покрутить самой банкой – и будет идеально ровная форма.

Затем вставляем стекляшку в банку, как на фото, и сажаем на герметик. Патрон вставляем в уплотнитель, лампу в патрон, потом ставим заглушку. Подгибаем лепестки, чтобы не выпала. Можно посадить заглушку на герметик, но я не стал этого делать.

Получается такая конструкция.

Края банки нарезаем лепестками. У меня получилось восемь лепестков. Вы делайте столько, сколько вам удобно. Получилось так:

Сравним штатные противотуманные фары с тем, что получилось. Как видим, получилось ничуть не хуже, если судить по яркости. Но я ещё раз повторю: у нас установка дневных ходовых огней, а не противотуманных фар. Разница между ними огромная. Ходовые огни просто светят, причём куда попало, а противотуманные огни специально настроены и светят куда надо.

Теперь встаёт вопрос такой: как воткнуть наши дхо в штатные крепления? Делаем так: сначала вырезаем шаблон. Я вырезал из дна какой–то банки.

Зубилом вырубаем отверстие, обязательно оставляя три – четыре лепестка, они будут нужны нам для крепления и установки дхо. Форму основания крепления для вашей машины вам придётся подбирать самостоятельно. Эта форма для установки на Nissan Note в штатное крепление противотуманных фар.

Получилось нечто такое. Крепил обычной стяжкой за двадцать рублей за штуку.

Насверлил отверстия для того, чтобы была вентиляция и проходила вода. Теперь эту конструкцию можно покрасить в любой цвет, мой совет – красьте матовой краской, так более симпатичнее смотрится.

Так наши дневные ходовые огни выглядят на машине.

Ну вот и всё, цена вопроса около трёхсот – четырёхсот рублей и плюс сто рублей краска. Сделать дхо самому оказалось отнюдь не сложно. За три года эксплуатации на автомобиле ни разу не менял ламп. Машина уже продана, а самодельные дхо, своими руками сделанные и установленные вместо родных, до сих пор работают безупречно. Сейчас купил аналогичного енота 2013 г.в., и на нем пришлось придумать иную конструкцию, но об этом позже.

Описание светодиодных ДХО

Ходовые огни представляют собой тип оптики, использующийся на внешней стороне кузова авто и предназначенный для улучшения видимости габаритов машины. На сегодняшний день использование ходовых огней является обязательным. В соответствии с международными правилами ЕЭК №48, излучатели ходовых огней должны иметь площадь не менее 25 и не более 400 см2. Кроме того, уровень их светосилы должен варьироваться в диапазоне 400-800 Кд.

Критерии выбора

Если вы решили приобрести светодиодные ДХО, то сделать это сегодня достаточно просто, поскольку такой вид оптики можно найти практически в каждом автомагазине. Основной параметр, который необходимо учитывать при покупке — это светосила, важно, чтобы она была не более 800 Кд, не ярче. Такое освещение позволит хорошо освещать дорожное покрытие и одновременно предотвратить возможное «ослепление» водителей встречных авто.

Диодные ДХО в авто

Также следует отметить, что светодиодные ходовые огни должны быть хорошо видны с расстояния ста метров, не меньше. В противном случае есть риск возможного общения с инспектором ДПС. Еще один важный параметр — верхняя граница ходовых огней должна располагаться выше грани ближнего освещения. Ведь именно благодаря этому видимость автомобиля на дороге будет отличной.

Преимущества и недостатки

Светодиоды в дневных ходовых огнях имеют определенные достоинства:

• автоматическая активация;
• транспортное средство становится более видимым на дороге;
• мощность светодиодов достаточно высокая, при этом они потребляют значительно меньше энергии;
• высокий ресурс эксплуатации, который должен составлять не меньше 5 тысяч часов;
• никоим образом диоды не влияют на расход горючего;
• современный рынок предлагает покупателям огромный выбор.

Что касается недостатков, то основным минусом таких ДХО является цена, поскольку купить качественные ходовые огни за невысокую стоимость не получится. Установка светодиодных качественных ДХО, которые будут обладать высоким сроком службы, потребует дополнительных вложений. Причем затраты на монтаж и покупку могут быть очень высокими. Однако по факту такая оптика обладает отличными характеристиками, поэтому окупается она достаточно быстро (автор видео — Александр Кордюков).

Также к недостаткам следует отнести монтаж дневных ходовых огней при отсутствии коннекторов. Разумеется, решить такую проблему вполне возможно, просто на это потребуется больше времени.

Лучшие производители и модели

Теперь вкратце рассмотрим основных производителей диодных ДХО:

1. В первую очередь, хочется выделить Osram DRL 101 — эта модель показала отличные оценки от пользователей, в частности, за оригинальный дизайн. От светодиодной ленты никто не будет в восторге, чего нельзя сказать о светонаполненных трубках. Цветовая температура устройств составляет 6000К, а каждая лампочка может выдавать по 400 люменов. Мощность этой модели составляет 7.5 вольт на один блок.
2. Hella ledayflex. Также довольно популярная модель, характеризующаяся наличием пяти диодов. Использование Hella ledayflex допускается абсолютно на любом авто. Кроме того, у потребителя есть возможность компоновки расположения диодных элементов. Цветовая температура в этом случае такая же, однако мощность более низкая — 7.2 вольта. Основные качества Hella ledayflex это оригинальность, а также прочность и надежность.
3. Philips DayLight 4 LED12820WLEDX1. Стоимость таких устройств значительно ниже, чем вышеописанных вариантов, вероятнее всего, из-за дизайна, ведь сегодня никого уже не удивить установкой традиционных «коробок» с диодами. Мощность одного диода составляет 1 Вт, а общая мощность системы составит всего 8 вольт. Единственным недостатком такого варианта является сила света, составляющая 900 Кд, как мы уже сказали ранее, максимальная сила света допускается 800 Кд (автор видео — канал TheLadaGranta).
