Пробило прокладку ГБЦ (головки блока цилиндров) на автомобиле, не надо паниковать, необходимо вызвать эвакуатор, так как на дороге не следует оставлять авто и транспортировать его в священное место под названием гараж, если такого нет, то в то место где можно будет не спеша разобраться в причинах пробитой головки блока.

Надо признать, что очень распространённой, и довольно неприятной, проблемой при работе двигателя является пробитие прокладки головки блока цилиндров. Это усугубляется ещё и тем, что такую неполадку очень тяжело своевременно найти и устранить. Но надо признать, что даже небольшое отверстие в прокладке способно привести к очень негативным последствиям. Если вы не хотите заниматься капитальным ремонтом двигателя своего автомобиля, то надо очень внимательно следить за состоянием мотора и если вы вдруг выявили те симптомы, о которых будет рассказано в этой статье, то сразу проверьте прокладку на предмет её целостности.

Косвенным образом на износ прокладки блока цилиндров будет указывать увеличившийся расход топлива и понижение мощности двигателя.

Пошаговое руководство по замене прокладки ГБЦ ВАЗ-2107

Чтобы заменить прокладку ГБЦ в ВАЗ-2107, следует произвести такие манипуляции:

1. Начальный этап предполагает демонтаж фильтра, фильтрующего поступающие воздушные потоки. Если в ВАЗ-2107 обустроен карбюратор, сделать это проще, чем произвести те же работы при наличии инжектора. Ваша задача – открутить и разобрать все детали целой системы, только так удастся добраться до ГБЦ.
2. Извлеките карбюратор.
3. Выкрутите абсолютно все патрубки, которые остаются на виду.
4. Избавьтесь от крышки ГБЦ, отсоединив крепежи. Отложите гайки и фиксаторы в сторону, не потеряйте, иначе собрать механизм в единое целое не получится.
5. Подставьте под шланг емкость и аккуратно слейте оставшуюся в автомобиле охлаждающую жидкость.
6. Защитите свое здоровье от поступления электрического тока, демонтировав АКБ.
7. Отложите крышку от распределителя зажигания в сторону.
8. Вытащите с карбюратора шланги – один, отвечающий за подогрев, и второй, идущий от регулятора вакуумного формата, который распределяет зажигание.
9. Демонтируйте воздухосборник и уберите тягу заслонки дроссельного типа.
10. С головки блока цилиндров ВАЗ-2107 своими руками снимите датчик, контролирующий температурный режим.
11. Соедините между собой показатели на звездочке привода распределительного вала с разметкой, находящейся на корпусе подшипникового устройства распредвала. Этот простой прием позволит избежать повторного монтажа распределяющей фазы в момент сборки.
12. Далее разогните в разные стороны края шайбы фиксации звездочки и выкрутите болт. Звезда пусть остается на своем месте.
13. На половину оборота ослабьте гайку натяжителя и при помощи отвертки отожмите башмак. По мере ослабления цепи затяните крепеж снова.
14. Осталось отсоединить болт, удерживающий звездочку, и снять ее. Во избежание падения цепи ГРМ придерживайте ее мягкой проволокой.
15. Снимите с подшипника, находящегося на распределительном вале, корпусную основу, и отсоедините гайки головки блока цилиндров ВАЗ-2107.
16. Когда крышка головки легко снимается, расположите новую прокладку.
17. Соберите составляющие в единое целое, следуя обратному порядку предложенной инструкции.
18. Откорректируйте работу клапанов.

Рекомендуем: Замена колодок на Ваз 2107

Симптомы и признаки пробитой прокладки ГБЦ

Когда пробита прокладка ГБЦ, признаки этой неисправности проявляются по-разному, но основные симптомы выглядят следующим образом:

1. Повышение температуры двигателя происходит из-за пробоя окантовки камеры сгорания. Горящие газы попадают в систему охлаждения и быстро нагревают антифриз. При попадании выхлопных газов в систему охлаждения в расширительном бачке наблюдается бурное газообразование.
2. Смешивание моторного масла с антифризом, попадание топлива в охлаждающую жидкость также становятся следствиям повреждения прокладки ГБЦ. Появление маслянистых пятен в расширительном бачке системы охлаждения должно насторожить. Без промывки системы охлаждения в этом случае уже не обойтись.
3. Сложно бывает сразу выявить неполадку в моторе, когда происходят перебои в работе цилиндров. Если прогорела прокладка ГБЦ между камерами сгорания, то происходит перемешивание топливной смеси в одном цилиндре с выхлопными газами другого цилиндра. При этом проблемы возникают при запуске двигателя, а после разогрева мотор начинает устойчиво работать.
4. Иногда происходит разрыв внешней оболочки прокладки ГБЦ. Тогда на поверхности двигателя в районе стыка блока цилиндров и головки можно наблюдать маслянистые потеки.
5. Часто пробой прокладки ГБЦ можно определить по внешнему виду выхлопных газов. Белый дым из глушителя свидетельствует о том, что в камеру сгорания попадает влага или антифриз. Это происходит тогда, когда появляется разрыв в прокладке между каналом рубашки охлаждения и камерой сгорания.

Напоминаем, что самый простой способ проверить прокладку головки блока цилиндров продемонстрирован на видео в конце статьи.

Видя, как у вашего автомобиля есть турбо, единственное место, где он будет протекать, и вы услышите тикающий шум, это предварительный турбонаддув, поэтому выпускной коллектор на головке (жатке) и опускная труба на горячей стороне к турбо , Турбо, благодаря своей природе гомогенизации потока выхлопных газов, в значительной степени устранит любой тикающий шум, который может быть вызван утечкой выхлопных газов. Хотя у вас может быть утечка ниже по потоку от турбонагнетателя, вы не будете слышать тикающий шум. Это устраняет много «вещей», чтобы смотреть.

Следующее место, на которое вам нужно взглянуть, это место, где заголовок встречается с головой. Это обычная подозрительная зона на большинстве автомобилей с утечкой выхлопных газов. Вы ищете следы черной сажи. Это ваш знак рассказа сказки. На вашем автомобиле и большинстве автомобилей с турбинами это будет трудно увидеть из-за всех вспомогательных «вещей», которые есть. Кроме того, IIRC, выхлоп находится на задней стороне двигателя рядом с брандмауэром, что делает его еще труднее увидеть. Если вы не видите ничего, это не значит, что у вас нет утечки выхлопных газов.

Следующее, что вам нужно сделать, это проверить уровень отделки салона. Если у вас есть утечка выхлопных газов, у вашего автомобиля, скорее всего, будет ухудшаться пробег. Это связано с тем, что в случае утечки в систему будет поступать свежий воздух, загрязняя топливные накладки. Это кажется нелогичным, но это актуально. Несмотря на то, что существует давление, в котором находится утечка, поскольку поток выхлопных газов протекает, он втягивает в него воздух (для этого есть физический термин, но я его сейчас не помню — он работает как карбюратор Вентури) ). Это портит ваши датчики O2, что заставляет компьютер сбрасывать больше топлива в систему. Вы также будете видеть больше сажи вокруг внутренней части хвостовой трубы из-за обилия ожога. Это не хорошо для вашей кошки.

Если вы не видите ничего из этого, вы можете в значительной степени устранить выхлоп как свою проблему. Если вы возьмете кусок резинового шланга длиной около 3 футов, вы можете использовать его в качестве диагностического средства, чтобы помочь вам точно определить, откуда исходит шум. Поднесите один конец к уху, а другой подвиньте в моторном отсеке. Это поможет определить источник шума. Есть также автомобильные стетоскопы, которые очень дешевы в таких местах, как Harbour Freight. Они также могут помочь, но я обнаружил, что шум обычно передается по металлу двигателя, поэтому иногда он может помочь точно определить, но в других случаях это не так очевидно.

Когда нужно менять прокладку ГБЦ?

Можно выделить четыре основных причины для замены прокладки головки блока цилиндров ВАЗ 2107.

1. Прорыв участка прокладки между каналами смазки и охлаждения. При таком повреждении антифриз начинает смешиваться с маслом, образуя светло-коричневую эмульсию, и заполнять поддон двигателя. Обнаружить проблему можно при проверке уровня масла, посмотрев на щуп. Если уровень масла растет и оно приобрело мутно-коричневый цвет, то проблема именно в попадании охлаждающей жидкости в масло. При такой поломке эксплуатация двигателя недопустима, иначе его может заклинить.
2. Прорыв участка прокладки между цилиндром и каналом системы охлаждения. Причина такого повреждения – неправильная затяжка головки двигателя. В результате газы из цилиндра начинают под давлением прорываться в канал охлаждения, выбрасывая охлаждающую жидкость из расширительного бачка.
3. Прогар прокладки между двумя цилиндрами. Компрессия при этом падает, а двигатель работает нестабильно.
4. Разрушение прокладки по периметру. При этом наблюдается просачивание антифриза наружу. Потеки могут немного пузыриться от выходящих газов.

При всех четырех типах повреждения необходима замена прокладки головки ГБЦ.

Видео: как проверить пробита ли прокладка ГБЦ

От состава топливовоздушной смеси (её «качества») зависит не только максимальная мощность двигателя, но, что иногда важнее, его управляемость – излишний воздух, поступающий во впускной тракт, может стать причиной остановки двигателя в самый неподходящий момент. Допустим, вы выезжаете со второстепенной дороги на главную. Оценили расстояние до потока машин, движущихся по главной дороге – а при попытке «рвануть с места» мотор глохнет… Повреждение авто от бокового удара может быть в этом случае не самым тяжёлым последствием. Каковы могут быть симптомы подсоса воздуха во впускном коллекторе и «как с ними бороться» – тема этой статьи.

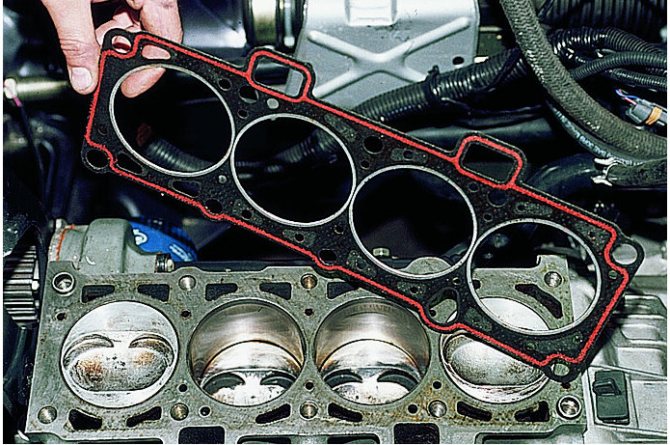

Замена прокладки ГБЦ ВАЗ 2109 (21099)

На всех карбюраторных автомобилях семейства 2108-09-099 заменить прокладку головки блока достаточно просто, сначала снимаем ГБЦ:

• отсоединяем аккумуляторную клемму (массовый провод) сливаем тосол;
• снимаем корпус воздушного фильтра;
• с клапанной крышки сдергиваем шланг вентиляции картера, предварительно раскрутив хомут;
• как и на «Классике», отсоединяем от карбюратора: трос газа, тросик подсоса, от бензонасоса бензиновый шланг;
• снимаем все патрубки с ГБЦ – вакуумного усилителя, радиатора, печной шланг;
• откручиваем гайки крепления приемной трубы, к ним можно подлезть сверху, из-под капота;
• снимаем кожух ремня ГРМ;
• демонтируем клапанную крышку (2 гайки);
• откручиваем болт крепления распредшестерни;
• ослабляем крепление натяжного ролика, скидываем ремень и саму шестерню;
• откручиваем болт крепления железного кожуха ГРМ к ГБЦ;
• отворачиваем десять болтов ГБЦ, остальное можно не снимать (карбюратор, трамблер и впускной коллектор остаются на месте).

На этом снятие ГБЦ закончено, прокладку меняем, зачистив тщательно поверхности ГБЦ и блока. Метки устанавливается следующим образом:

• метки распредвала совмещаются по левому краю ГБЦ (как на картинке);
• метки коленвала совмещаются на маховике (в окошке картера КПП).

После произведенной замены прокладки ГБЦ ВАЗ 2109 заливаем тосол и запускаем двигатель, по мере прогрева мотора добавляем охлаждающую жидкость в расширительный бачок, следим за температурой движка.

Как проверить прокладку головки блока цилиндров

Для проверки прокладки ГБЦ не нужно специального оборудования или большого автослесарного опыта. Процедура включает в себя:

Пена из под крышки бачка — еще один признак пробитой прокладки ГБЦ.

Проверка выхлопного дыма. Если он белый, то есть содержит много пара, внутрь цилиндров попадают посторонние жидкости. Если в системе охлаждения используется антифриз, дым характеризуется сладковатым запахом, а в радиаторе быстро падает уровень ОЖ.

Для чего нужна прокладка ГБЦ

Начнём мы нашу статью с изучения понятия об общем назначении головки блоков цилиндров.

ГБЦ – это аббревиатура, в расшифровке — головка блока цилиндров. Это один из главных узлов любого автомобиля. Его назначение – выведение газов в атмосферу.

Назначение самой прокладки – это увеличение плотности в месте присоединения блока цилиндров и самой ГБЦ. Заметим сразу, что не стоит смешивать два понятия. Есть прокладка головки блока цилиндров, а есть прокладка, которую ставят между верхней частью головки блока цилиндров. Эти прокладки делаются резиновыми.

Внешний вид ГБЦ и ее прокладки

Несмотря на схожесть этих понятий, в них имеются некоторые различия. Прокладка головки блока цилиндров совершает три процесса единовременно – увеличивает плотность охлаждающей системы двигателя, увеличивает плотность масляной системы двигателя, а также уплотняет систему газораспределения двигателя.

Прокладка ГБЦ применяется и в дизельных и в бензиновых двигателях, и, в основном, состоит из трех слоев. Основной слой – перфорированная листовая сталь.

Слои прокладки ГБЦ

Нужно всегда помнить о грядущем ремонте ГБЦ, А он ранее или поздно неизбежен. Прокладка – это расходный материал, не предназначенный к повторному употреблению. И когда Вы затеваете ремонт двигателя своей«ласточки», то не забудьте обязательно поменять прокладку ГБЦ.

Почему пробивает прокладку ГБЦ

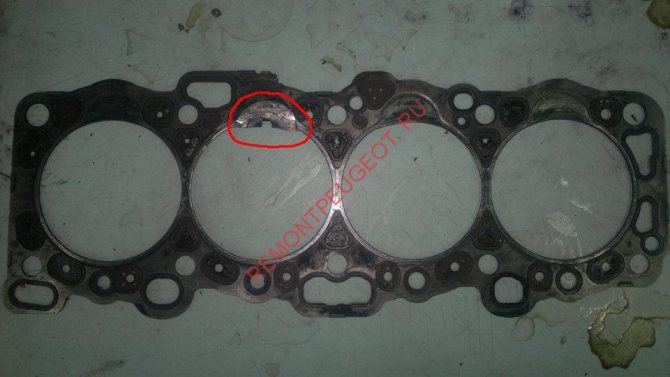

Как выглядит пробитая прокладка ГБЦ

Чаще всего прокладку ГБЦ пробивает из-за перегрева во время эксплуатации автомобиля. Под действием высокой температуры крышка может «потерять» рабочее положение. Из-за этого нарушается плотность соприкосновения с крышкой ГБЦ и происходит разгерметизация. Изменение формы вследствие перегрева характерно для алюминиевых крышек. Чугунные крышки такой «болезнью» не страдают, поскольку устойчивы к высокотемпературному воздействию. Они могут разве что треснуть, но и это происходит крайне редко. Изменение геометрии из-за перегрева также случается с железо-асбестовыми прокладками ГБЦ.

Причиной пробоя прокладки также может стать неправильное затягивание болтов. Причём плохо сказывается, как чересчур слабая, так и слишком сильная затяжка. В первом случае из блока просачиваются газы выхлопа (и они же разрушительно действуют на саму прокладку, сокращая срок её службы). Слишком сильно закручивая болты, можно нарушить материал прокладки.

Предельной точности при затягивании позволяет достичь динамометр и соблюдение очерёдности закручивания болтов. Подробную информацию по этим вопросам необходимо искать в руководстве пользователя.

В большинстве автомобилей сперва следует затягивать болты, расположенные в центре, а затем остальные. При этом важно соблюдать поэтапность закручивания. Например, сначала все крепежи прижимаются до 3 кгс, затем (снова от центральных к крайним) – до 6 кгс, следующим кругом – до 9 кгс.

Начало проведения работ

Самое первое действие — это демонтаж воздушного фильтра. Конечно, на карбюраторном двигателе его снять несколько проще. Если у вас инжектор, то придется повозиться с его резиновыми креплениями. Но суть остается той же — необходимо разобрать топливную систему полностью, чтобы добраться до ГБЦ. Но мы рассмотрим на примере не инжекторной, а карбюраторной семерки. Все-таки классических автомобилей с такой системой питания намного больше.

Рекомендуем: Советы по замене топливного фильтра Гранта лифтбек своими руками

Желательно демонтировать карбюратор, так как если снимать головку вместе с ним, можно нечаянно повредить его. На всех автомобилях классической серии карбюратор снимается одинаково. Эта процедура достаточно простая, но потребуется уделить некоторое время. Теперь можно выкрутить гайку крепления трамблера и извлечь распределитель вместе с проводами. Все ближе к мотору, осталось дело за малым — сливаете тосол из системы.

А дальше отключаете все патрубки, которые увидите. После этого можно будет демонтировать крышку ГБЦ. Она крепится при помощи гаек и фигурных шайб. Не потеряйте их при проведении ремонта. Вот и все, подготовка завершена, можно начинать самое сложное — демонтаж и установку головки блока.

Случаи, когда нужно осуществить замену прокладок головки ГБЦ

Замена прокладки головки блока цилиндров ВАЗ-2107 требуется в обязательном порядке в ряде случаев:

1. Если имеются повреждения около камер сгорания – к этой неприятной ситуации приводит перегрев двигателя. Когда барахлит система охлаждения, а водитель предпочитает не обращать внимание на неисправность и откладывает ремонт в долгий ящик, оставляет желать лучшего состояние блока цилиндра и его головки.
2. Замечена течь тосола или охлаждающей жидкости – поломка часто сопровождается некорректной работой вентилирующего устройства, термостата, банальной утечкой вещества из шлангов.
3. Присутствует утечка моторного масла. Если замечены следы утечки масла снаружи, значит, плохо прилегает прокладка. Затяните болты головки, если это не помогает, тогда придется заменить прокладку ГБЦ своими руками.

Чем грозит прогоревшая прокладка ГБЦ

Когда прогорела прокладка ГБЦ, последствия зависят от времени обнаружения неисправности и прекращения эксплуатации автомобиля. Если прокладка только прогорела, то можно обойтись минимальными потерями – заменой самой прокладки и сопутствующими работами. При движении с прогоревшей прокладкой возможны:

1. сильный перегрев с деформацией головки, что приведет к ее замене, а это не дешево;
2. заклинивание двигателя;
3. порыв патрубков системы охлаждения из-за высокого давления горячих газов.

Последствиями заклинивания двигателя могут стать необходимость шлифовки или замены коленвала, замена вкладышей, шатунов или поршней. В худшем случае может понадобиться ремонт блока цилиндров.

Бывают случаи, когда за ночь, сквозь прогоревшую прокладку в цилиндр набирается тосол и при запуске случается гидравлический удар с деформацией головки, шатуна, поршня, коленвала. Если возникла необходимость запустить двигатель, продолжительное время стоявший с прогоревшей прокладкой, необходимо выкрутить свечи или форсунки (для дизелей) и прокрутить коленвал. Затем обратно вкрутить свечи и можно заводить. Описанная процедура поможет избежать гидроудара, а значит, сэкономит деньги и время на ремонт.

Учитывая последствия, которые настают после того как прогорает прокладка ГБЦ, в случае возникновения любого из приведенных признаков, следует безотлагательно обратиться к специалистам. » alt=»»>

Что делать, если пробило прокладку ГБЦ

Если по результатам проверки прокладка головки блока цилиндров оказалась пробитой, то у вас не остается никаких вариантов, кроме её замены на новую.

Прокладка ГБЦ не является слишком дорогой деталью. В зависимости от модели авто, материала и фирмы-производителя её цена колеблется в пределах 300-3000 руб. Но это лишь верхняя часть “айсберга”.

• При замене прокладки ГБЦ придется менять и болты крепления. Когда болт выкручивается, его параметры уже не соответствуют необходимым требованиям, и при повторном заворачивании с нужным усилием велика вероятность разрыва тела болта. Стоимость новых болтов колеблется в районе 350-1000 руб.
• Перед установкой новой прокладки ГБЦ важно проверить поверхность сопрягаемых плоскостей на блоке цилиндров и головке блока. Если требуется дополнительная шлифовка, тогда приобретать прокладку необходимо с учетом толщины снятого слоя металла. Шлифовка ГБЦ обойдется в пределах 450-900 руб.
• Снять головку блока цилиндров в некоторых двигателях достаточно сложно. Требуется отсоединить много деталей и узлов, слить технические жидкости. Поэтому выполнение этой ответственной работы лучше доверить квалифицированным специалистам. Замена прокладки на автосервисе оценивается в сумму 1200-4000 руб.

После выполнения замены прокладки ГБЦ автомобилист должен некоторое время следить за поведением мотора. Если двигатель работает устойчиво, выхлопные газы прозрачны, а температура не превышает норму, то прокладка хорошо справляется с возложенной на нее задачей и проблема решена успешно.

Признаки пробитой прокладки головки блока цилиндров

Видно прогар прокладки пробита прокладка головки блока цилиндров

Важность и сложность герметичного сопряжения между ГБЦ и блоком цилиндров состоит в том, что при фиксации головки необходимо изолировать:

1. Каналы водяной рубашки блока и головки.
2. Маслопроводящие каналы.
3. Камеры сгорания каждого из цилиндров друг от друга, от водяной рубашки и системы смазки.

С этим справляется прокладка со сложной конфигураций отверстий. Как правило, она выполняется из армированного паронита с окантовкой-усадкой вокруг каждого из отверстий. Кроме того, прокладка может быть изготовлена из тонкого листового металла в зависимости от модели двигателя.

Белая эмульсия в двигателе из-за прогара ГБЦ

Из какого материала не была бы изготовлена уплотнительная прокладка, опасность её прогара существует всегда.

Тем не менее, если диагностировать неисправность уплотнения на ранней стадии, можно запросто избежать дорогостоящего ремонта.

Ранняя стадия

На ранних стадиях разгерметизации двигатель может не подавать никаких признаков неисправности.

Это особенно характерно для моторов после ремонта, когда головка блока была установлена с нарушением технологии, а именно:

• неправильная, неровная установка прокладки;
• несоблюдение момента затяжки и очерёдности затяжки болтов крепления головки;
• нарушение геометрии головки блока вследствие перегрева, искривление привалочной плоскости:
• некачественная прокладка;
• раковины и микротрещины в привалочных плоскостях головки или блока.

Таким образом, для выявления проблем с прокладкой на ранних стадиях достаточно просто внимательно осмотреть двигатель после замены прокладки или другого ремонта, связанного с демонтажем головки.

Признаки подтекания масла

При первых же признаках подтекания масла из-под головки, лучше попытаться подтянуть болты крепления, используя динамометрический ключ и схему затяжки болтов. Вполне возможно, что прокладка просто просела и после протяжки герметичность соединения восстановится, подтекание масла прекратится. Если этого не сделать, вполне возможно, что придётся столкнуться с другими признаками пробитой прокладки.

Установка прокладки ГБЦ

Перед установкой прокладки и головки блока цилиндров, необходимо тщательно очистить места прилегания блока и головки от загрязнений и остатков старой прокладки. Если этого не делать, в местах загрязнений могут образоваться каналы, по которым будут просачиваться выхлопные газы, масло или антифриз. Также стоит внимательно осмотреть головку блока цилиндров. Если она нуждается в ремонте или замене, следует сделать это перед установкой на автомобиль.

Установка начинается с укладки новой прокладки и центровки ее при помощи пары направляющих. Сверху следует установить головку.

Затяжка болтов крепления головки – тяжелая и ответственная операция, от которой зависит успех всей работы. Болты необходимо затягивать динамометрическим ключом в определенной производителем последовательности – от центра к краю. Затяжка болтов производится в два захода: при первом с усилием 4 кгс*м, при втором 11,5 кгс*м. Усилие затяжки одиннадцатого болта, установленного на отливе головки – 3,8 кгс*м.

Дальнейшая сборка производится в последовательности, обратной снятию головки. ПРи этом следует правильно выставить положение шестерни распредвала и отрегулироват зазоры между рокерами и распредвалом.[/tip]

Симптомы пробитой прокладки головки блока цилиндров: основные признаки

Очень многие узлы и агрегаты в современном автомобиле не могут нормально функционировать без герметизации в сопряжениях. Наиболее чувствительными в этом плане считаются сопряжение головки блока и блока цилиндров. Если за герметизацию в других узлах могут отвечать прокладки из технического картона, резиноматериала, а иногда и просто слой герметика, то в случае с головкой блока для герметизации служит прокладка довольно сложной формы и состава.

Замена прокладки ГБЦ ВАЗ 2106

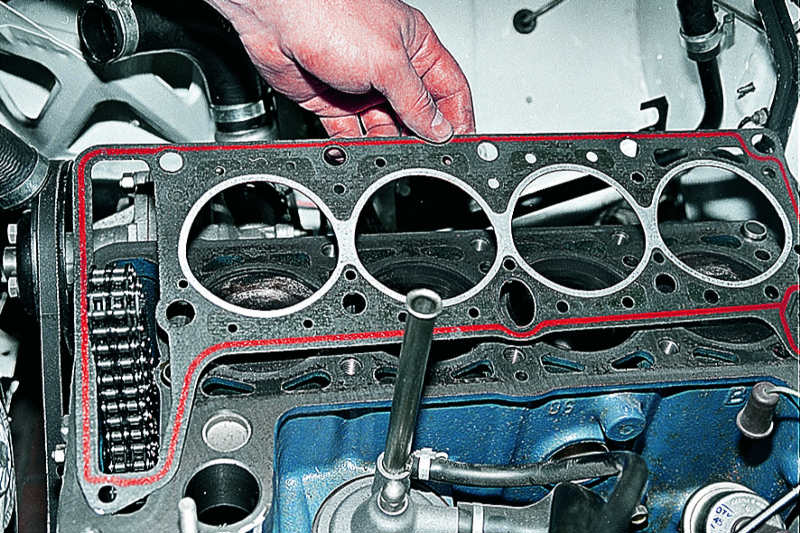

Замена прокладки ГБЦ ВАЗ-классика на двигателе с цепным приводом – работа в целом достаточно простая, основную сложность составляет совмещение меток коленвала и распредвала при сборке. Если метки выставить неправильно, мотор нормально работать не будет, или может вообще не завестись

Менять ПГБЦ на «Классике» можно без ямы или подъемника, перед выполнением работ следует подготовить необходимый инструмент и емкость под слив охлаждающей жидкости. Из инструмента потребуется:

• набор автомобильных ключей;
• шлицевые и крестовые отвертки;
• плоскогубцы;
• вороток с удлинителем;
• головка на 19 (под болты старого образца) или многогранная головка на 12 (под болты нового образца);
• молоток;
• монтировка.

Замену ПГБЦ на двигателях 2101/03/06 производим следующим образом (на карбюраторном двигателе):

• выключаем зажигание, ставим машину на нейтральную передачу и на ручной тормоз;
• снимаем клемму с аккумулятора;
• сливаем тосол с радиатора, также с блока цилиндров. Даже если охлаждающая жидкость ушла, все равно в радиаторе еще она еще осталась;
• откручиваем гайки крепление корпуса воздушного фильтра, убираем корпус в сторону;
• отсоединяем от карбюратора тягу газа, трос подсоса;
• освобождаем головку блока от водяных патрубков (радиатора и верхнего печного);
• скидываем шланг вакуумного усилителя тормозов;
• отворачиваем четыре гайки крепления приемной трубы глушителя;
• отсоединяем от головки высоковольтные провода;
• снимаем трамблер (его можно и не демонтировать, но он будет мешаться);
• отсоединяем от карбюратора бензиновый шланг;
• снимаем клапанную крышку, убираем ее в сторону;
• откручиваем болт с гранями 13 мм крепления ГБЦ;
• снимаем натяжитель цепи, отворачиваем крепление шестерни распредвала;

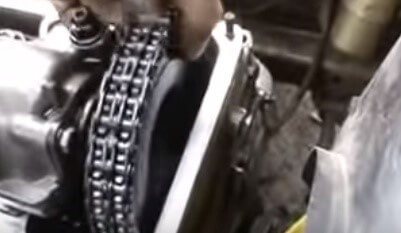

• скидываем цепь со звездочки (шестерни), цепочку можно уронить вниз, ее потом будет не трудно достать;



• откручиваем гайки распредвала (ключ на 13), снимаем вал,
• сдергиваем гайки крепления ГБЦ, выворачиваем болты и снимаем головку блока. Чтобы не растерять рокера, их с головки лучше снять.

После демонтажа головки тщательно защищаем поверхности блока и самой ГБЦ, на них не должно быть никаких неровностей. При сборке все детали устанавливаются на места, но есть некоторые особенности:

• чтобы установленная прокладка не скользила на поверхности блока (если в блоке нет направляющих), прокладку можно по всей поверхности аккуратно намазать литолом;
• перед монтажом ГБЦ устанавливаем поршень первого цилиндра в ВМТ (в верхнюю точку);
• чтобы не доставать цепочку из поддона, можно закрепить цепь на башмаке;
• установив головку блока, размещаем рокера, убеждаемся, что все они сидят на своих местах;
• болты ГБЦ затягиваем равномерно, от середины, в несколько приемов, в порядке, как на рисунке внизу;
• распредвал выставляем так, чтобы он был выставлен по четвертому цилиндру (штифт на фланце находится почти напротив верхнего болта на корпусе, картинка внизу);
• после монтажа распредвала ставится звездочка с цепью, и тогда уже метки совмещаются точно, но сначала натяжителем необходимо натянуть цепь;
• перед установкой натяжителя его следует перезарядить – ослабить центральную колпачковую гайку, утопить плунжер, и эту гайку затянуть;
• после сборки и натяжки цепи метки ГРМ должны совпадать – риска на шкиве коленвала находится напротив большой риски крышки цепей;
• совмещение меток распредвала указаны внизу на рисунке стрелками;
• произведя сборку, заливаем тосол и запускаем двигатель, проверяем, как он работает.

Рекомендуем: Способы тюнинга ручки КПП своими руками

Что делать при пробое прокладки ГБЦ

Наличие пробитой прокладки ГБЦ не препятствует вождению автомобиля, однако делать это крайне нежелательно, потому что из-за этого нарушается работа других функциональных блоков и механизмов, быстрее изнашиваются детали. В сравнении с другими рабочими узлами машины прокладка недорога, а её замена не требует много времени. Однако ремонт в автомастерской может стать причиной больших трат, чем покупка самой запчасти:

При замене прокладки ГБЦ своими руками необходимо качественно очистить снятую головку от накипи, нагара, потёков и кусков демонтированной прокладки. Далее с помощью мерной линейки проводится проверка плоскости головки – перепад по поверхности не должен составлять больше 1 мм, иначе придётся отдавать деталь на шлифовку. Для ревизии плоскостности также подходит толстое стекло (5 мм толщиной и больше). После укладки его плашмя на поверхность смазанной маслом головки перепады становятся заметны как воздушные пятна.

Чтобы новая прокладка хорошо «уселась» рекомендуется перед монтажом смазать её графитовой смазкой. Это также облегчит демонтаж после износа. После замены прокладки головки блока цилиндров не рекомендуется доводить двигатель до работы на предельной мощности. Это помешает новой детали хорошо «улечься». В дальнейшем следует проверять признаки пробоя, обращая внимание на цвет дыма, наличие эмульсии и жирных разводов, выход выхлопных газов из цилиндров и т.д.
