Чем отличается инжектор от карбюратора: информация для новичков. Различия между карбюраторной и инжекторной системами питания двигателя

Каждый автолюбитель, который интересовался устройством своего автомобиля, знает, что современные бензиновые двигатели оснащаются карбюратором либо топливным инжектором. Однако если взять первого встречного водителя и задать ему вопрос, чем же различаются эти системы, внятного ответа вы с большой долей вероятности не получите. Общая эрудиция, как правило, ограничивается тем, что системы выполняют одинаковую функцию – в них формируется горючая смесь для подачи в двигатель.

Итак, чем отличается инжекторный двигатель от карбюраторного? Как они функционируют? Этим вопросам посвящена наша заметка.

Принцип работы инжектора и карбюратора

Основное отличие инжекторного двигателя от карбюраторного заключается в технологии подачи воздуха и топлива в двигатель. от В карбюраторе создаётся воздушно-топливная смесь и регулируется её расход, горючая топливно-воздушная смесь засасывается в двигатель за счёт разницы в давлении между атмосферой и впускным коллектором.

Инжектор представляет собой современную электронную систему подачи топлива. В ней состав воздушно-топливной смеси регулируются электронной системой. Топливо впрыскивается в поток воздуха при помощи специальных форсунков. Горючая смесь впрыскивается в камеру сгорания и поступает в цилиндры двигателя. Большая честь современных автомобилей оснащается инжекторами благодаря преимуществам, описанным ниже.

https://youtube.com/watch?v=hcuMyh1SHZY

Чем отличается инжектор от карбюратора

В карбюраторе в ходе рабочего цикла формируется насыщенная воздушно-топливная смесь, которая необходима двигателю для работы. В двигатель при этом поступает равное количество смеси, вне зависимости от того, на скольких оборотах в конкретный момент работает «сердце» автомобиля. В связи с этим системой потребляется большое количество топлива и, следовательно, окружающая среда излишне загрязняется выхлопными газами.

При использовании инжекторных систем в двигатель подаётся обеднённая воздушно-топливная смесь в дозировке, рассчитанной центральным блоком управления. Точная дозировка позволяет существенно сократить расход, обеспечить экономию средств и снизить объём вредных выбросов в атмосферу.

Использование инжектора позволяет в современных проектах добиться увеличения мощностей двигателя до 10% и модернизировать динамические свойства машины. Инжектор не подвержен воздействию перепадов температур, он не замерзает в холодный осенне-зимний период и не перегревается в летнюю жару. Однако инжектор более «придирчив» к качеству горючего, чем карбюратор.

При этом стоит о карбюратор низкокачественным топливом также не рекомендуется, чтобы избежать серьёзных проблем с ходовой частью. Он может быть неприхотлив в обслуживании, по сравнению с инжектором, но только при условии, что водитель заправляет авто исключительно качественным горючим. В суровых российских реалиях такие системы подвержены частым поломкам в результате использования бензина низкого качества. К плюсам в такой ситуации стоит отнести возможность самостоятельно провести ремонт и доступную стоимость запчастей для агрегата.

Читайте также:

Ремонт порогов автомобиля своими руками

Инжектор, напротив, ломается реже и в целом более надёжен, но его ремонт представляет собой сложную процедуру. Провести диагностику без специального сервисного оборудования не представляется возможным, а замена узлов может потребовать серьёзных капиталовложений.

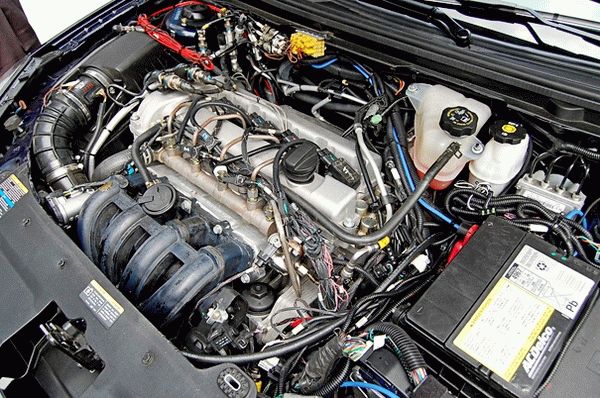

Чем отличается инжекторный двигатель от карбюраторного?

Подведем итоги и сформулируем список отличий двух топливных систем:

Инжектор, в отличие от карбюратора, чувствителен к качеству топлива.
Инжектор ломается реже, чем карбюратор, но его ремонт обходится дороже.
Инжектор экономичнее карбюратора.
Инжектор экологичнее карбюратора.
Инжектор не чувствителен к перепаду температур.
Инжектор впрыскивает топливо в камеру сгорания, а топливная смесь из карбюратора засасывается в цилиндр.

Разница между инжектором и карбюратором очевидна. Экономия топлива и соответствие экологическим нормам заставляет производителей автомобилей использовать именно инжекторные двигатели.

Из этой статьи Вы узнаете, в чем заключается отличие карбюратора от инжектора.

В двигателе внутреннего сгорания отношение топлива и воздуха в топливовоздушной смеси оказывает значительное влияние на характеристики двигателя, поскольку оно напрямую определяет мощность двигателя.

Карбюратор и инжектор в чем же разница? Карбюраторы и электронные системы впрыска — это устройства, используемые для смешивания топлива и воздуха в необходимой пропорции, и управления подачей топливно-воздушной смеси, в двигатель. Карбюратор впервые появился в конце 19-го века, и как способ питания двигателя получил популярность в 20-х годах двадцатого столетия. Однако в начале 1980-х годов системы впрыска топлива стали полностью обгонять карбюраторы по популярности применения в автомобильных двигателях внутреннего сгорания.

На вопрос чем отличается инжектор от карбюратора можно ответить, что почти всем. Эти две системы имеют разный принцип действия. Но для того что бы сравнивать системы необходимо понять как они работают.

Инжектор и карбюратор: сравнительная характеристика

Сравнительно недавно под капотом любого автомобильного двигателя, работающего на бензине, можно было найти карбюратор — прибор, отвечающий за наполнение цилиндров топливной смесью. В последнее время ему на смену пришло новое устройство — инжектор.

Однако не каждый знает, в чем состоит отличие между ними. Предлагаемая статья содержит информацию о технических особенностях упомянутых систем.

Читайте также:

Гидрокомпенсаторы и особенности обслуживания ГРМ

Отличительные черты карбюратора и инжектора

Количество потребляемого топлива и выбросы
CO.
При карбюраторной системе бензин смешивается с воздухом, после чего обогащенное воздухом топливо посредством механического управления подается прямо в мотор автомобиля. Главная особенность работы карбюраторной системы заключается в том, что объем воздушно-топливной смеси, поступающей в двигатель, не меняется в случае изменения количества оборотов двигателя. Следствием этого является достаточно высокий расход топлива и высокая концентрация отработанных газов (CO).

Инжектор впрыскивает в цилиндры мотора обедненную смесь, объемы которой рассчитываются микроконтроллером на основании показаний многочисленных датчиков, непрерывно следящих за работой транспортного средства. Использование подобной технологии способствует значительной экономии бензина и существенному сокращению выбросов вредных газов в окружающую среду.

Надежность.
Достоинства карбюратора.
Карбюратор имеет относительно простое устройство, поэтому многие автолюбители способны осуществлять его ремонт и обслуживание самостоятельно. Стоимость деталей для карбюратора достаточно низкая, и продаются они практически в каждом магазине автомобильных запчастей.

По сравнению с инжектором карбюратор может работать с топливом не самого высокого качества.

Недостатки карбюратора.

Карбюратор показывает крайне нестабильную работу и при высокой, и при низкой температуре окружающей среды. Владельцы автомобилей с карбюраторными двигателями должны быть готовыми к тому, что при сильно низкой температуре воздуха карбюратор замерзнет, при сильно высокой температуре воздуха – быстро перегреется.

Достоинства инжектора.

Инжектор оптимизирует работу двигателя, положительно влияет на его динамические качества и способствует увеличению процента мощности мотора (до 10%). На стабильность работы инжектора перепады температуры окружающей среды не оказывают никакого влияния.

Недостатки инжектора.

Для стабильной работы инжектор нуждается в топливе высокого качества. В случае поломки инжекторной системы ее диагностику и дальнейший ремонт надо проводить исключительно на специализированном оборудовании под управлением опытных операторов. Стоимость вышедших из строя узлов и датчиков достаточно высока, особенно если сравнивать со стоимостью запасных частей к карбюраторным системам.

Читайте также:

Ваз 2112: объем масла в двигателе — подробное описание

;

Можно сделать вывод, что инжекторная система, несмотря на более высокую стоимость ремонта и обслуживания, является на сегодняшний день самой надежной и экономически выгодной. Очевидно, что карбюратор имеет ряд существенных недостатков, которые перекрывают немногочисленные достоинства.

Исторический экскурс

Первый жидкостный карбюратор, работающий по принципу испарения, был создан в 1872-м, по другим данным — в 1876 году. А через 20 лет (1893) итальянец Донат Банки разработал прибор, в основе которого лежало распыление бензина. Постепенно совершенствуясь и обрастая различными системами, он просуществовал на автомобильных двигателях почти столетие.

Родословная инжектора берет свое начало с тех же времен. Еще начиная с 1902 года, двигатели французского инженера и гонщика Левассера содержали некоторые элементы механического впрыска топлива.

Идею позаимствовали авиационные конструкторы, заинтересованные тем, что работа инжектора не зависит от силы гравитации. К окончанию второй мировой войны инжекторные двигатели появились на некоторых самолетах воюющих сторон, включая и СССР.

Впервые на серийном автомобиле механический принудительный впрыск получил Mercedes-Benz 300SL («Крыло Чайки») в 1954 году. А впрыск топлива с электронным управлением был опробован итальянцами еще до войны.

С 80-х годов минувшего столетия инжекторные бензиновые двигатели получают массовое распространение в связи с появлением доступных электронных компонентов для создания электронных систем управления двигателем. На современных автомобилях карбюраторные двигатели практически не встречаются, кроме некоторых гоночных болидов.

Читайте также:

Что такое фаркоп и для чего нужен ТСУ в автомобиле

Принцип работы карбюратора

Сarburation, в переводе с английского, — газификация, насыщение воздуха парами, смесеобразование. А карбюратор — это смеситель, то есть устройство для распыления в воздухе мельчайших частиц топлива.

Как схематично устроен этот прибор? Устройство устанавливается на впускном коллекторе и состоит из двух камер: поплавковой и смесительной, которые соединены между собой трубкой распылителя.

Первая сообщается посредством трубопровода с топливным баком. В нее бензонасосом подается горючее. Постоянный уровень бензина поддерживается с помощью игольчатого клапана и поплавка, подобно впускному устройству унитаза.

Вторая (воздушная) камера включает в себя диффузор (трубка Вентури), распылитель и дроссельную заслонку. Полость перед диффузором сообщается через воздушный фильтр с атмосферой, а смесительная камера — через впускной коллектор с цилиндрами двигателя. На дне распылительной трубки со стороны поплавковой камеры имеется калиброванное отверстие (жиклер), которое отмеряет нужное количество топлива для образования горючей смеси.

При движении поршней в смесительной камере создается разрежение, максимум которого приходится на место сужения диффузора, где находится и отверстие распылителя. Происходит всасывание наружного воздуха из атмосферы и бензина через трубку распылителя. Бензин, попадая в движущийся поток воздуха, распыляется и смешивается с воздушным объемом.

Как работает инжектор

Устройство впрыска топлива (Fuel Injection System) на самом деле более примитивно, чем у карбюратора, являющегося средоточием сложнейших систем, подчиняющихся законам истечения жидкости. Фактически здесь один рабочий элемент — это инжектор или форсунка, что одно и то же.

Форсунка имеет всего два состояния: открыто и закрыто. Открывается она с помощью встроенного электромагнита, закрывается пружиной. Количество подаваемого топлива определяется продолжительностью включения. Бензин подается насосом из бака в общую магистраль (топливную рампу), от которой запитаны инжекторные форсунки.

Для поддержания постоянного давления на рампе имеется клапан, сбрасывающий излишки топлива обратно в бак. Существует несколько вариантов подключения форсунок:

Одноточечный (моновпрыск).
Многоточечный (распределенный). Разделяется на параллельный (одновременный), попарно-параллельный и фазированный.
Прямой или непосредственный впрыск.

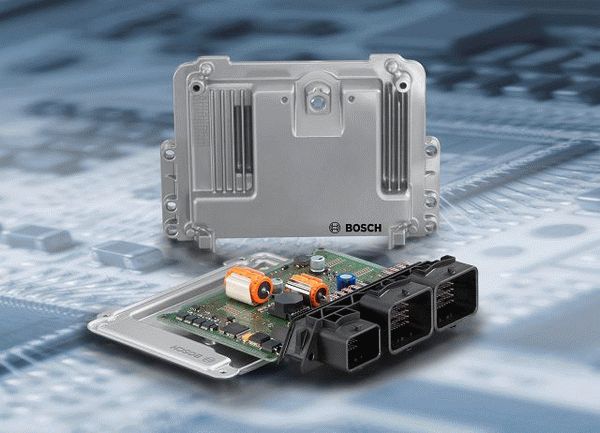

Управляет работой инжекторов электронный блок управления (ЭБУ). В его памяти «зашита» микропрограмма, выдающая команды различным исполнительным механизмам двигателя, среди которых и электромагниты форсунок.

Величина подачи бензина регулируется согласно многочисленным параметрам: нагрузке, температуре двигателя, составу выхлопных газов и так далее. Момент впрыска задается датчиками: положения коленвала (ДПКВ), распредвала (датчик Холла), дроссельной заслонки (ДПДЗ) и корректируется в соответствии с условиями движения.

Как устроен и работает инжектор

Устройство инжектора предполагает в основе наличие следующих базовых компонентов системы:

электронный блок управления (ЭБУ);
электробензонасос;
инжекторные форсунки;
топливная рампа с регулятором давления;
электронные датчики температуры, угла открытия дроссельной заслонки ДПДЗ, ДПКВ, ДМРВ и т.д.

Для лучшего понимания принципа работы инжектора давайте поверхностно рассмотрим, как компоненты системы взаимодействуют между собой на примере распространенного типа инжекторных двигателей с многоточечным распределенным впрыском. После поворота ключа зажигания питание подается на электрический бензонасос, который находится в топливном баке и погружен в горючее. Указанный насос подает топливо в топливную магистраль под определенным давлением. Инжекторные форсунки установлены в топливной рампе (рейке), через которую реализован подвод топлива к форсункам, а также осуществлена фиксация самих форсунок на впускном коллекторе. В рампе также установлен регулятор давления топлива, который служит для поддержания разницы между давлением воздуха во впуске и в самих инжекторах.

Благодаря установленным датчикам электронной системы управления двигателем (ЭСУД) контроллер ЭБУ получает информацию, на основании которой удается синхронизировать впрыск в соответствии с режимами и условиями работы ДВС. Блок управления получает показания от датчика температуры двигателя, кислородного датчика, датчика детонации, датчика положения распердвала (датчика Холла) и датчика коленвала. Так удается скорректировать количество подаваемого топлива в каждый цилиндр, гибко и динамично изменять состав топливно-воздушной смеси и т.д.

Датчики фиксируют различные изменения в работе двигателя и меняющиеся условия, постоянно передавая сигналы на блок управления. Данная схема позволяет затрачивать строго определенное количество топлива во время запуска, прогрева, работы на холостых оборотах, спокойной или динамичной езды и т.д.

Указанная точность во время дозирования горючего возможна только благодаря работе управляющей электроники автомобиля в виде совокупности датчиков и ЭБУ двигателем. В блоке управления прошиты микропрограммы, а сама работа основывается на так называемых топливных картах. Датчики непрерывно подают информацию о режиме работы двигателя, о скорости движения ТС и т.д. Контроллер получает и обрабатывает данные, после чего определяет необходимое количество впрысков топлива и их продолжительность по времени. Любые изменения в работе ДВС считываются датчиками и заставляют ЭБУ динамично вносить коррективы в работу инжектора.

Выдающаяся экологичность инжектора стала возможной благодаря наличию кислородного датчика (лямбда зонда). Указанный датчик находится в выпускной системе и «оценивает» состояние выхлопных газов. На основании его показаний ЭБУ обедняет или обогащает топливно-воздушную смесь (изменяет соотношение количества воздуха и топлива в составе рабочей смеси) во время работы двигателя в большинстве стандартных режимов.

Различия между двумя видами двигателей

Чем отличается инжекторный двигатель от карбюраторного? Два типа бензиновых двигателей внутреннего сгорания (ДВС) отличаются между собой как по способу питания, так и составом входящих компонентов. Инжекторный и карбюраторный двигатель представляют собой «две большие разницы», как говорили в Одессе.

Главное, что характеризует каждую систему — технология смесеобразования и, соответственно, техническое решение. В таблице приводится наиболее важные принципиальные и конструктивные отличия.

Чем отличается инжектор от карбюратора в автомобиле

Для водителей-новичков или просто неискушённых в технических вопросах людей и то и другое – «тёмный лес». Но и многие водители со стажем, впервые приобретая авто с инжекторным двигателем (после длительной эксплуатации карбюраторных машин) не вполне разбираются в этом вопросе, констатируя лишь тот факт, что нет многих привычных узлов в моторном отсеке. Эксплуатация бензинового инжекторного двигателя тоже несколько отличается от карбюраторного. Например, для топливного насоса впрыскового варианта системы питания является «смертельной» работа с опустошённым почти досуха бензобаком. Принципиального различия в самих моторах нет – оно заключается лишь в способе подачи топливной смеси в камеры сгорания и устройстве системы зажигания. Не углубляясь в подробное устройство того обеих вариантов, дадим схематическое, базовое описание принципов действия и устройства каждого, после чего вы сами сможете сопоставить их, дать собственную оценку.

Устройство и принцип работы карбюратора

Схема работы карбюратора

Принципиальные различия карбюратора и инжектора заключаются в способе подачи горючей смеси в камеры сгорания и устройстве системы зажигания.

На рисунке представлена максимально упрощенная схема карбюратора. Тем не менее, с её помощью вполне можно понять, как осуществляется подача топливовоздушной смеси в цилиндры. Кратко опишем, как работает такое устройство. Карбюратор крепится на впускном коллекторе (нижняя плоскость), сверху устанавливается воздушный фильтр (верхняя плоскость). Подача бензина топливным насосом осуществляется через входное отверстие 1. Для поддержания необходимого уровня топлива в поплавковой камере карбюратора 11 входное отверстие оборудовано игольчатым клапаном 2. По достижении определённого уровня поплавок поднимается и через небольшой рычажок надавливает на клапан, перекрывая его. Топливо и воздух под действием разрежения, создаваемого поршнем при его движении вниз (при открытом впускном клапане цилиндра) устремляются через впускной коллектор в цилиндр двигателя. Для улучшения смешивания топлива с воздухом и для придания большей плотности смеси сечение камеры в нижней части карбюратора имеет вид конуса – это простейший диффузор. Подача топливной смеси регулируется дроссельной заслонкой 7, ось которой связана (при помощи тяг или тросика) с педалью «газа», а количество воздуха в горючей смеси регулируется датчиком дроссельной заслонки. Количество бензина, поступающего из поплавковой камеры, определяется диаметром топливного жиклёра 9. Для запуска холодного мотора требуется более богатая смесь, то есть соотношение смеси воздух/бензин должно иметь меньшее значение. Для этого в верхней части карбюратора установлена воздушная заслонка 5. При её закрытии (с небольшим зазором) количество воздуха, участвующего в образовании горючей смеси, значительно ограничивается, и она становится обогащённой, что облегчает пуск двигателя. После того, как двигатель прогреется, воздушная заслонка открывается. Манипулирование производится вручную – специальным тросиком, рукоятка которого установлена в салоне авто.

Карбюраторы «Солекс»

Схема работы карбюратора «Солекс»

Двухкамерный карбюратор имеет ряд деталей, способствующих подаче топливной смеси в камеру сгорания при различных режимах работы.

не только топливные (39 и 29), но и воздушные жиклёры (14 и 7);
регулируемую систему холостого хода;
систему управления воздушной заслонкой. То есть заслонка закрывается и открывается вручную, посредством тросика, но её положение подстраивается диафрагмой 3 пускового устройства;
ускорительный насос – для обогащения смеси при разгоне путём впрыскивания дополнительной порции в камеры. Его диафрагму 42 приводит в движение рычаг 42. Бензин по каналам подаётся к распылителю 11.

Впрочем, подробное описание сейчас совершенно излишне. Цель материала – показать различия между инжектором и карбюратором. Из того, что сказано выше, можно сделать следующие заключения:

Для подачи смеси используется разрежение, создаваемое поршнями двигателя, состав её определяется диаметром отверстий жиклёров.
Все исполнительные механизмы, включая топливный насос, имеют механический привод, за исключением электромагнитного клапана принудительного холостого хода 5.

Общее понятие о карбюраторах

Принцип действия данных устройств основан на карбюрации – смешивании топлива с воздухом и подаче в коллектор за счет разрежения, создаваемого поршнями двигателя. Сам агрегат устанавливается на фланце впускного коллектора и получает бензин от насоса механического действия посредством трубки. Воздух в камеры всасывается сверху через фильтрующий элемент, управление осуществляется с помощью тяг и тросов.

В корпусе карбюратора размещается поплавковая камера и множество мелких деталей, работающих в составе нескольких систем:

Пусковой механизм с воздушной заслонкой и мембранным приводом открывания.
К основной системе дозировки горючего относятся дроссельные заслонки, диффузоры и 2 группы жиклеров – топливные и воздушные. Последние стоят в колодцах и работают совместно с эмульсионными трубками.
Каналы холостого хода, где размещены собственные жиклеры дозировки бензина и воздуха.
Устройство принудительного обогащения топливовоздушной смеси – насос – ускоритель.
Экономайзер и эконостат – дополнительные системы, улучшающие работу карбюратора.

Примечание. Здесь перечислены далеко не все детали агрегата – их количество слишком велико. Первое отличие инжектора от карбюратора заключается в простоте конструкции и отсутствии большого числа изнашивающихся элементов.

Для холодного запуска карбюраторного двигателя водитель обязан вытянуть рычаг «подсоса», включив пусковой механизм. За счет закрытой воздушной заслонки горючая смесь сильно обогащается, благодаря чему мотор заводится. Алгоритм дальнейшей работы выглядит так:

Работающий двигатель создает в коллекторе разрежение и таким образом тянет через каналы холостого хода бензин, смешиваемый с воздухом.
При нажатии педали газа открывается дроссель первичной камеры. Начинается втягивание повышенного количества смеси сквозь главный диффузор и первую пару жиклеров. Автомобиль начинает движение.
Дальнейший разгон приводит к открытию второго дросселя и увеличению дозы топливовоздушной смеси.

Чтобы сгладить «провалы», возникающие в процессе разгона, специальный механический привод нажимает мембрану насоса – ускорителя. Установленный в первичной камере распылитель подает в коллектор струю чистого бензина, когда водитель резко нажимает педаль акселератора.

Принцип работы инжектора

Что такое инжектор в автомобиле

Схема работы инжектора

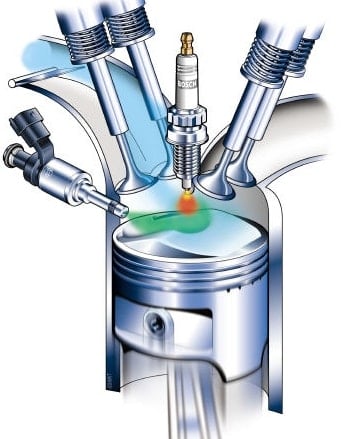

В инжекторной системе питания топливо впрыскивается во впускной коллектор форсунками инжектора.

В отличие от карбюраторной, в инжекторной системе питания топливо впрыскивается во впускной коллектор форсунками инжектора 21 (на рисунке выше), кроме того, состав смеси регулируется электронным блоком управления(ЭБУ) 11. Механический привод имеет лишь дроссельная заслонка, установленная в отдельном корпусе, её положение отслеживается датчиком положения дроссельной заслонки 7, сигнал от которого поступает на ЭБУ, который, обработав этот сигнал и другие, поступающие от остальных датчиков, управляет системами питания и зажигания. В корпусе дроссельной заслонки установлен также регулятор холостого хода 6, представляющий собой клапан с шаговым электродвигателем.

Система подачи топлива инжектора

Топливо забирается из бензобака погружным электробензонасосом 15 и подаётся к рампе 20, в которой установлены форсунки 21. Другая сторона форсунок крепится в отверстиях впускного коллектора. Впрыскивание топлива осуществляется, когда форсунка открывается по сигналу ЭБУ. Воздух поступает через воздушный фильтр 1 во впускной патрубок 3, в котором установлен датчик массового расхода воздуха 2 и корпус дроссельной заслонки в ресивер 9, соединённый с впускным коллектором. Избыточное топливо вытесняется в бензобак по трубке «обратки» 16 через регулятор давления 18.

Как функционирует инжекторный мотор?

Помимо более простой конструкции, инжектор от карбюратора отличается по принципу работы. Здесь основным элементом является форсунка – распылитель с электромагнитным приводом, подающий горючую смесь прямо в камеру сгорания либо во впускной коллектор. Управлением форсунок занимается электронный блок, собирающий показания следующих датчиков:

положения коленчатого вала;
массового расхода воздуха (сокращенно – ДМРВ);
лямбда – зонда (подробней о датчике читайте здесь);
положения дроссельной заслонки (ДПДВ);
скорости;
детонации.

Справка. На смену измерителям воздушного потока постепенно приходит новая разновидность приборов – датчики абсолютного давления (ДАД).

Впрыск бензина с воздухом производится в камеры сгорания принудительно. Давление в топливной рампе, куда подключены все форсунки, обеспечивает электрический бензонасос. Когда распылители потребляют мало горючего, давление в топливной магистрали ограничивается клапаном, сбрасывающим бензин обратно в бак.

«Видя» положение коленчатого вала, контроллер выбирает момент включения форсунки, когда поршень в цилиндре движется вниз. Количество подаваемой смеси зависит от длительности работы распылителя и определяется блоком управления по датчикам положения дросселя и ДМРВ. Остальные измерители нужны для корректировки пропорций бензина и воздуха в смеси.

Благодаря лямбда-зонду, вмонтированному в выхлопную трубу, контроллер осведомлен о качестве сжигания топлива. Измерители скорости и детонации дают более полную картину работы силового агрегата. В двигатели более современных автомобилей ставятся дополнительные приборы – датчики распределительных валов, позволяющие электронному блоку отслеживать фазы газораспределения.

Плюсы и минусы карбюратора и инжектора

Электронное управление системами питания и зажигания позволяет добиться более точной их настройки и согласованности.

Бензиновый инжекторный двигатель, безусловно, имеет ряд преимуществ перед карбюраторным. Электронное управление системами питания и зажигания позволяет добиться более точной их настройки и согласованности. Сведение к минимуму механических подвижных деталей повысило надёжность двигателей. Срок службы впрыскового мотора в целом больше, чем карбюраторного и потому, что электроника, корректируя подачу топлива и своевременность искрообразования, выбирает оптимальный режим работы, исключающий детонацию благодаря наличию датчика детонации. Кроме того, впрысковые системы питания продолжают совершенствоваться. Уже не первый год по дорогам ездят авто с турбированными впрысковыми двигателями и не является новинкой двигатели с прямым впрыском топлива в камеру сгорания. Естественно, что нововведения требуют некоторой «обкатки», для того чтобы стать более совершенными, но перспективы развития ещё есть. Недостатком же инжектора можно назвать более сложную диагностику, требующую специального оборудования, что часто делает ремонт инжектора более дорогостоящим, да и стоимость некоторых узлов достаточно велика. Поэтому цена ремонта карбюратора, как правило, ниже. Для того, чтобы смело отправиться в дальнюю дорогу, достаточно иметь ремкомплекты карбюратора и бензонасоса. Слабым местом этих узлов являются диафрагмы, замена которых не требует особых навыков. Поэтому в качестве авто для рыбаков, охотников, а также для военной техники надёжнее всё же машина с карбюраторной системой питания – простота диагностики и ремонта позволяет быстро поставить её «на колёса».

Это интересно: Прокачка амортизаторов перед установкой

Плюсы и минусы инжекторных двигателей

Мощность инжекторного двигателя может увеличиваться на 10% по сравнению с аналогичным показателем карбюраторного. Особый способ впрыска топлива, точная установка угла зажигания, конструкция впускного коллектора — все эти факторы способствуют увеличению мощности.

Кроме этого инжекторные системы экономичнее карбюраторных. Электроника регулирует количество бензина в зависимости от оборотов двигателя. Благодаря точной работе блока управления, в выхлопные газы поступает меньше токсических веществ, ведь топливо сгорает без остатка.

Инжекторный двигатель легче завести в зимнюю пору, ведь его не нужно прогревать, система работает автоматически и не зависит от окружающей температуры. Большинство инжекторных моторов очень надежны. В их конструкции нет трамблера, который часто ломается на карбюраторных автомобилях.

К минусам инжектора можно причислить:

сложность диагностики и ремонта;
высокую чувствительность к качеству бензина;
высокую стоимость запчастей.

Хотя автомобили с инжекторными двигателями и преобладают на рынке, но даже они не лишены недостатков.

Изучаем отличия инжектора от карбюратора

Изучаем отличия инжектора от карбюратора
Принцип работы карбюратора и инжектора
Сравнение карбюратора и инжектора
Отличия карбюратора от инжектора

Многим автомобилистам известно, что у бензинового двигателя может быть или карбюратор, или топливный инжектор. Но если спросить у рядового автовладельца, в чем главные отличия инжектора от карбюратора, то, скорее всего, внятного ответа Вы не получите. Единственное, что известно всем, так это тот факт, что и карбюратор, и инжектор делают одно и то же – формируют горючую смесь, которая дальше будет подаваться в двигатель. Но все же чем они отличаются? Давайте разберемся по порядку.

Принцип работы карбюратора и инжектора

Карбюратором называется устройство, которое отвечает за выполнение двух функций: за распыление топлива, его смешивание с воздухом, а также за создание оптимальной для эффективного сгорания пропорции.

Все происходит следующим образом: в струю горючего вводится струя воздуха под большим давлением. Так как скорости потоков разные, горючее распыляется. Важно знать, что карбюратор только распыляет горючее, а не испаряет его. Испарение происходит в самом цилиндре движка и во впускном коллекторе.

Чтобы топливно-воздушная смесь оптимально сгорала, нужно сделать так, чтобы соотношение воздуха и самого горючего было оптимальным.

Считается, что идеальной будет пропорция равная 1 часть горючего и 14,7 частей воздуха. Но соотношение может меняться в зависимости от того, как эксплуатируется автомобиль. Изменение может происходить, например, когда Вы едете на высокой скорости, во время разгона и при запуске машины с холодным движком. В этих случаях соотношение меньше, чем 1:14,7. Для того чтобы ездить на средних скоростях или запускать уже теплый двигатель, нужна обедненная смесь, воздуха в которой больше, чем 14,7 частей. В общем, часть воздуха в топливной смеси может меняться от 8 до 22 единиц.

Что касается устройства карбюратора, то главными элементами этого узла являются: жиклер с распылителем, поплавковая камера, диффузор и дроссельная заслонка.

Принцип работы карбюратора можно описать так: горючее из бака проходит по шлангу, после чего поступает в поплавковую камеру, в которой расположен пустотелый поплавок из латуни. Именно этот поплавок регулирует количество топлива с помощью запорной иглы.

В тот момент, когда Вы заводите движок, начнет расходоваться горючее, то есть уровень начнет падать, что придет к опусканию поплавка и запорной иглы. Так в поплавковой камере постоянно поддерживается один и тот же уровень горючего, а это крайне важно для нормальной работы движка.

Дальше в процесс вступают жиклеры, через которые бензин идет из камеры в распылитель. Из-за наличия специальной воздушной подушки, где расположен диффузор, в цилиндр поступает и воздух снаружи. Дабы воздух подавался с максимальной скоростью, распылитель устанавливают в той части диффузора, которая наиболее узкая. Благодаря дроссельным заслонкам уровень топлива, которое подается в цилиндр, строго регулируется. Сама заслонка начинает двигаться посредством нажатия на ножной привод.

Теперь рассмотрим внимательнее тему инжектора. Под инжекторной системой питания подразумевается подача топлива прямо в цилиндры или во впускной коллектор посредством впрыска. Самая простая инжекторная система впрыска топлива состоит из насоса, регулятора давления, ЭБУ, датчиков угла поворота дроссельной заслонки, числа оборотов коленчатого вала, температуры охлаждающей жидкости и, конечно же, самого инжектора.

Система может быть одно-, многоточечной и непосредственной.

Все зависит от того, сколько в ней установлено форсунок и каково место подачи горючего. Система называется одноточечной, если в ней установлена одна форсунка, причем размещают ее в месте посадки карбюратора. Если система многоточечная, то на каждый цилиндр приходится по одной форсунке, каждая из которых отвечает за подачу горючего в коллектор около впускных клапанов. Новейшие системы работают так, что топливо поступает прямо в цилиндры.

Сравнение карбюратора и инжектора

Благодаря карбюратору топливно-воздушная смесь получается достаточно богатой для того, чтобы двигатель мог выполнять конкретную работу. В движок при этом поступает всегда одинаковый объем смеси, вне зависимости от того, сколько двигатель выдает оборотов. Тут-то и возникает необходимость в большем количестве горючего, а выхлопные газы становятся еще более загрязненными.

Если в автомобиле установлена инжекторная система впрыска горючего, то двигатель получает менее богатую топливно-воздушную смесь, но ее объем четко регулируется электронным блоком управления. Благодаря точной дозировке топлива, расходуется меньше, а токсичность выхлопов не такая высокая. Благодаря инжектору, двигатель может стать на 10% мощнее, а динамичные свойства автомобиля улучшатся. Но инжектору нужен более чистый бензин, нежели карбюратору. На инжектор никакого влияния не оказывают перепады температур, а вот карбюратор в зимний период может замерзнуть, а летом – перегреться.

Вопрос надежности еще более сложный. Карбюратор устроен достаточно просто и почти не нуждается в обслуживании во время использования. Но это возможно только в том случае, если в машине установлен топливный фильтр, а в бак Вы заливаете хороший бензин. В действительности же карбюратор может часто ломаться из-за низкого качества топлива или неправильного его подбора. Но при этом большинство автолюбителей могут самостоятельно отремонтировать этот агрегат, к тому же комплектующие стоят не так дорого. Инжектор является более надежным устройством, но ремонтировать его гораздо сложнее. Провести диагностику устройства можно только с помощью спецоборудования, а новые комплектующие стоят достаточно дорого.

Имеет смысл перечислить достоинства и недостатки как карбюратора, так и инжектора. Неоспоримые преимущества карбюратора:

1. Необязательная диагностика;

2. Низкая цена на ремонт и комплектующие;

3. Низкие требования к степени очистки топлива.

4. Недостатками агрегата являются:

5. Чрезмерная ненадежность;

6. Слишком большой и крайне неэффективный расход топлива;

7. Слишком частые поломки.

Назвать инжектор идеальным также нельзя. Это устройство обладает следующими достоинствами:

1. Надежная работа;

2. Редкие поломки;

3. Эффективный расход топлива;

4. Независимость от перепадов температур;

5. Очень небольшой выход углекислого газа;

6. Контроль над устройством через бортовой компьютер автомобиля.

Минусами агрегата являются:

1. Особая сложность ремонта, требующая специальных приспособлений и знаний;

2. Высокая цена ремонта и комплектующих элементов;

3. Сломанный узел не подлежит ремонту, только замена;

4. Высокие требования к качеству топлива.

Карбюратор vs Инжектор что лучше

В этой статье узнаем, что лучше карбюратор или инжектор. Рассмотрим плюсы и минусы обоих топливных систем разберемся с неисправностями. Также узнаем как увеличить мощность у карбюратора и у инжектора.

Еще в прошлом веке большинство автомобилей комплектовались карбюраторными двигателями. Многим водителям знакома ситуация когда они не смогли завести автомобиль по той причине, что карбюратор залил свечи. Немало автовладельцев настраивали сами карбюратор, чтобы отрегулировать холостой ход и качество смеси. Уже последние автомобили ваз 2106 которые выпускались в 2006 году на заводе Иж комплектовались инжекторами, но таких автомобилей мало. Распространённость инжектора на российских автомобилях появилась только с автомобилей ваз 2107. До этого все автомобили были карбюраторами.За границей все происходило на много раньше уже старый Mercedes W 114 в 70-х годах начал комплектоваться инжектором.

Карбюратор

Слово carburation от французского означает смешивание. Карбюратор смешивает воздух и бензин в определенной пропорции для создания топливно-воздушной смеси. Карбюратор это механическое устройство который имеет тросик от педали газа имеются две камеры. Первая работает в обычном режиме, вторая открывается когда сильнее жмешь педаль газа. В двух камерах ходит поплавок который соединен с иглой которая и регулирует подачу топлива. Главная причина по которой не стало карбюратора это то, что он не дотягивает до экологических стандартов ЕВРО-3.

Увеличить мощность карбюратора можно путем:

1) Изменение жиклеров на жиклеры с большим сечением.

2) Изменение диаметров диффузоров.

3) Установкой более пропускного ускорительного насоса.

Благодаря этому смесь станет более богатая, что положительно скажется на увеличении мощности.

Плюсы:

1) Простота устройства. Регулировку карбюратора можно произвести в поле при наличии отвертки.

2) Не требователен к качеству бензина.

3) Дешевизна конструкции. Гораздо меньше комплектующих чем у инжектора.

Минусы:

1) Более высокий расход топлива.

2) Карбюратор капризное устройство который требует частой регулировки. При грамотной настройке у некоторых ездит как атомные часы.

3) Наносит больший вред экологии.

4) Все и меньше людей которые разбираются в карбюраторах.

5) Запах бензина в салоне.

6) Плохой запуск в холодное время года.

Частые неисправности карбюратора

1) Плавающие обороты на холостом ходу. Необходимо отрегулировать винт холостого хода.

2) Высокий расход топлива. Необходимо отрегулировать винты качества смеси.

3) Двигатель не заводится. Велика вероятность того, что карбюратор залил свечи. Свечи необходимо вкрутить сухие, а те, что залило просушить и при необходимости отрегулировать винт качества смеси.

Инжектор

В отличие от карбюратора инжектор от слова injection означает впрыск чем и отличается от карбюратора. Впрыск топлива происходит с помощью форсунок во впускной коллектор с целью образования смеси.

Инжектор состоит из следующих компонентов:

1) ЭБУ- электронный блок управления или проще говоря мозги. Подробнее об ЭБУ можно узнать здесь. ЭБУ с помощью датчиков отслеживает определенные параметры и в согласии с заданными алгоритмами и управляет впрыском топлива.

2)Различные датчики. ДМРВ(датчик массового расхода воздуха), Датчик коленвала, датчик холостого хода и другие.

3)Форсунки используются для впрыска топлива.

4)Бензонасос

Увеличить мощность инжектора можно путем:

1) Прошивки ЭБУ благодаря этому можно реализовать полный потенциал мотора, так как с завода оставляют запас.

2) Установка центробежного компрессора. Простой компрессор который дует 0,5 бар может быть установлен без доработки двигателя. Правда необходимо сменить прошивку.

3) Установка более крупного дросселя с увеличенных диаметром, а также установка более мощных форсунок. Благодаря этому смесь станет более богатой, что скажется на увеличении мощности. Стоит отметить, что это не всегда имеет смысл. Так как в некоторых случаях это может не дать нужного эффекта.

Плюсы:

1) Инжекторные двигатели более экономичные чем карбюраторные.

2) Более экологичные.

3) Хорошо заводится даже в минусовые температуры.

4) Нет запаха бензина в салоне.

5) Легко настроить или изменить программу ЭБУ например с целью увеличения мощности.

Минусы:

1) Более сложная конструкция по сравнению с карбюратором.

2) Невозможность настройки в полевых условиях.

3) Более требователен к качеству топлива.

Частые неисправности инжектора

1) Плавают обороты(на скорости).Причиной этого явления забитые форсунки их необходимо прочистить.

2)Плавают обороты на холостом ходу. Виновником этого чаще всего является датчик холостого хода.

3)Повышенный расход топлива. Засорены форсунки.

4)Двигатель плохо заводится. Причиной может стать неисправность датчика массового расхода воздуха.

Итог

Карбюратор vs Инжектор

Что является лучше карбюратор или инжектор вопрос скорее риторический, так как это то же самое, что сравнивать старый телефон в виде кирпича из 90-х и современные смартфоны. Карбюраторы отслужили свое и оставили свой след в истории. Сейчас доминирует инжектор, что будет дальше время покажет ?? Тем не менее если у Вас карбюраторный автомобиль не стоит расстраиваться, а лучше рассмотреть его преимущества и пользоваться этим оставаясь на позитиве.

soberianauto follower instagram
