Что такое фаркоп и для чего нужен ТСУ в автомобиле

Нужен ли?

Как правило, установка фаркопа актуальная для тех людей, которые ведут активный образ жизни. Благодаря данному устройству можно сцепить «дом на колесах» и отправляться в путешествие. Но это еще не все. Также установка фаркопа актуальна для дачников, которые не хотят гробить свои машины, возя рассаду в салоне или багажнике. Ездить с прицепом приходится и тем, кто занимается строительством дома. Ведь постоянно нанимать машину будет не выгодно, да и не всегда наберется нужный объем груза. А прицеп позволяет перевезти именно столько, сколько нужно.

Некоторые автовладельцы устанавливают фаркоп в качестве защитной функции. По их мнению, при ДТП машина меньше повредится, чем без сцепного устройства. Однако это не так. Удар перейдет не на бампер, а на лонжероны и другие силовые элементы кузова. Поменять бампер куда дешевле, чем вывести геометрию кузова на стапеле. А ведь кривые лонжероны могут стать причиной многих бед. Так, будет сильный износ резины с одной из сторон. Машина будет постоянно «искать дорогу», «вилять задом», что губительно отразиться на безопасности движения. Поэтому подключение фаркопа с целью защитной функции – весьма ошибочное мнение.

Что такое розетка для фаркопа

Как известно, прицепы, которые транспортируются при помощи фаркопов, являются составными частями транспортных средств. Соответственно, на них имеются свои собственные габаритные огни и знаки поворота. Для нормального функционирования они должны быть подключены к бортовой электрической системе автомобиля. Производится это подключение при помощи специальных разъемов для ТСУ, которые в обиходе автомобилисты чаще называют «розетками для фаркопов».

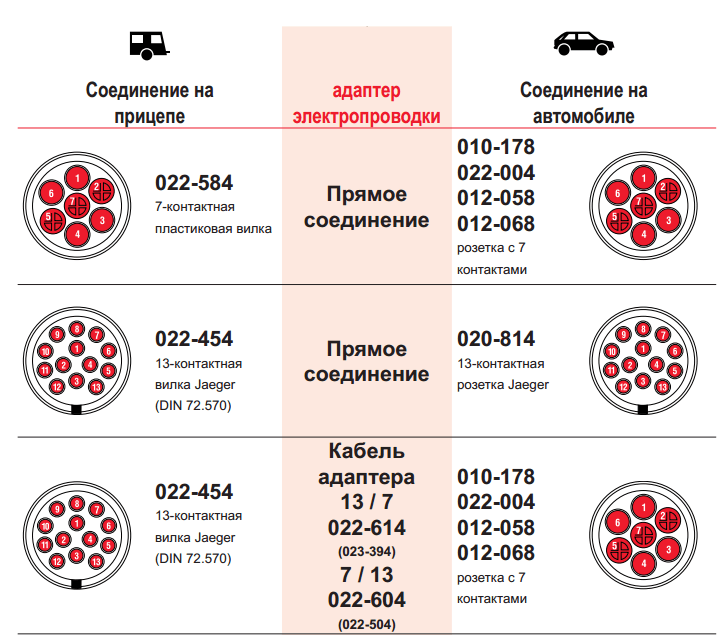

Розетки бывают двух типов: 7 контактные и 13 контактные. 7 контактные розетки позволяют подключить только внешнее освещение прицепа (поворотники, стоп-сигнал, задние фары, задние противотуманные фары). 13 контактные розетки, кроме внешнего освещения, предусматривают подключение дополнительных устройств. Если розетки на прицепе и машине не совпадают, то их можно подключить через переходник.

Виды по способу крепления

Существует несколько типов данных механизмов. Так, по способу крепления фаркоп на ВАЗ может устанавливаться следующих типов:

• Фиксированный.
• Съемный.
• Фланцевый.

Съемный элемент имеет такую же конструкцию, как и фиксированный. Однако он имеет одно существенное преимущество – в любой момент водитель может отсоединить этот фаркоп. «Шевроле-Блейзер» комплектуется таким съемным устройством штатно. Кстати, в странах Европы запрещено ездить с открытым фаркопом без прицепа. Это обуславливается повышенной аварийностью механизма (ведь при столкновении не сработает ударопоглощающий элемент бампера).

Рассмотрим фланцевый фаркоп. Что это за устройство? Данный механизм крепится на задней части кузова при помощи специальных площадок. Установить фаркоп такого типа можно на четырех или двух болтах. Элемент рассчитан на более высокие нагрузки, нежели съемный. Однако такой мощный механизм не всегда можно установить на легковой автомобиль. Зачастую фланцевыми механизмами оборудуются рамные внедорожники.

Фаркоп

Фаркоп (ТСУ) – это специальное тягово-прицепное приспособление, предназначенное для надежного крепления прицепа к машине с целью максимально равномерного распределения нагрузки, которая создается силой инерции и весом. ТСУ расширяет возможности транспортного средства, а также обеспечивает безопасность и надежность транспортируемого груза.

Грамотно выполненный и установленный фаркоп не испортит внешнего вида машины.

Основные функции

Некоторые автолюбители ошибочно полагают, что фаркоп выполняет исключительно защитную функцию: мол, в случае дорожно-транспортного происшествия устройство принимает на себя всю силу удара сзади. Казалось бы, все верно, вот только почему во всем мире категорически запрещается ездить с фаркопом без прицепа? Причина здесь в том, что транспортное средство, напротив, будет повреждено намного сильнее, если удар случился в ТСУ, а не в бампер.

Именно поэтому рекомендуется использовать съемный фаркоп, дабы при поездке без прицепа не подвергать «железного коня» излишней опасности.

Разновидности

Все фаркопы условно делятся на такие категории (в зависимости от способа крепления шарового узла):

• съемные (фиксируются замками);
• условно съемные (фиксируются болтами);
• сварные;
• торцевые.

Отдельно стоит рассказать об условно съемных приборах (их еще называют фланцевыми). Они фиксируются на предварительно оборудованных площадках в тыльной части машины (преимущественно пикапа) и крепятся двумя или четырьмя болтами. Такой фаркоп тоже может сниматься, но сделать это намного труднее, чем в случае с обыкновенным съемным. Фланцевые приборы крайне надежны, поэтому и используются в большинстве случаев для транспортировки тяжелого и габаритного груза. Более того, они предусматривают определенные требования к автомобилю, главным из которых является наличие рамной конструкции.

Как мы только что говорили, по технике безопасности ТСУ должны быть съемными. Также отметим, что фаркопы, предназначенные для транспортных средств разных моделей, могут существенно отличаться. Так, у отечественных, западных и японских машин точки сцепления прицепного устройства совершенно разные, чего нельзя не учитывать при выборе фаркопа.

Производство

На всех этапах производства используются специальные технологии и оборудование. Вначале посредством измерительной машины создается трехмерная модель автомобиля, которая испытывается в лаборатории под надзором государственных ведомств.

В серийном производстве используются гибочные станки и механизмы высокоточной лазерной резки, а также дробеструйная обработка металла с применением качественного полиэстерового порошка. Технология производства должна соблюдаться, из-за чего качество контролируется буквально на каждой стадии изготовления.

Выбор

При выборе ТСУ следует учитывать такой параметр, как предельная вертикальная/горизонтальная нагрузка на сцепное приспособление. Дабы грамотно рассчитать данную нагрузку, вы должны знать следующие важные моменты:

• предельный вес транспортируемых грузов;
• марку транспортного средства;
• предельный вес прицепа;
• тип комплектации автомобиля;
• разновидность сцепного приспособления на прицепе.

В случае если нагрузка на фаркоп превысит предельно допустимую, может повредиться не только сцепное приспособление, но и кузов самого автомобиля. Более того, если подобная поломка случится на ходу, то это может стать причиной дорожно-транспортного происшествия.

Словом, отнеситесь к выбору фаркопа для своего автомобиля со всей серьезностью и ответственностью.

Ни в коем случае не экономьте на качестве. Отдавайте предпочтение исключительно сертифицированным моделям, которые прошли все необходимые испытания и были проверены изготовителем. Прочный качественный фаркоп – это гарантия безопасности на дороге при поездке на машине с прицепом.

Еще одно применение фаркопа.

https://youtube.com/watch?v=mKVJw9uC4Vk

(2 оценок, среднее: 5,00 из 5)

По способу конструирования

Различают фаркопы и по этой характеристике. Чаще всего можно встретить элементы с шаром типа «А». Преимущество – быстрый демонтаж конструкции. Убрать шар можно за пару минут, открутив несколько болтов и гаек. Механизм отличается простотой конструкции и надежностью, однако имеет определенные ограничения. Максимальная нагрузка, возлагаемая на него, не должна превышать 150 килограмм. Таким образом, общая масса прицепа с грузом должна быть не более полутора тонн.

Следующий тип конструкции – Н-образный фаркоп. Что это за механизм? Внешне данное тягово-сцепное устройство выглядит так, как показано на картинке выше. Такой фаркоп не имеет конструктивных отличий от предыдущего вида. Однако механизм менее надежен. Выдерживает такие же нагрузки – до 150 килограмм.

Существуют фаркопы и других разновидностей: F и G. Оба типа очень схожи как по цене, так и по конструкции. Однако первый вид имеет 2 положения относительно основания. Это дает возможность корректировки высоты уровня крепления конструкции.

Фаркоп G не имеет такой функции. Исключение составляют механизмы, в которых для крепления используется 6 болтов. Где можно встретить такие фаркопы? Устанавливаются они на большие внедорожники и малотоннажные грузовики, поскольку выдерживают нагрузку прицепа до 3,5 тонн. Менее распространенным является шар типа V. Он более дешевый, нежели два предыдущих варианта, однако рассчитан на нагрузку не более 2,5 тонн. Также здесь нет возможности регулировки высоты положения.

Особенности съемных ТСУ

Выбирая себе фаркоп на УАЗ Патриот или любой другой автомобиль, перед автовладельцем появляется 3 основных варианта.

Как я считаю, самым предпочтительным является снимаемый или съемный вариант конструкции. Чтобы не быть пустословным, приведу несколько аргументов в его пользу.

• Съемная конструкция позволяет быстро и легко демонтировать крюк, положить его куда-то в ящик с инструментами в багажнике и доставать только по мере необходимости;
• Снимаемые ТСУ положительно влияют на внешний вид транспортного средства. Крюк не всегда выглядит хорошо, но иногда оказывается просто незаменимым, чтобы перевозить прицеп;
• Безопасность. Наличие сзади шара негативно влияет на целостность обеих машин (которая врезалась сзади и в которую врезались). Основная сила удара приходится на выпирающую часть, то есть ТСУ. От нее сила передается на несущие элементы кузова машины, к которым был осуществлен монтаж тягово-сцепного устройства, обходя сам бампер. Бампер же мог бы частично погасить энергию от удара;
• Буква закона. В ПДД некоторых стран, преимущественно Европы, предусмотрено, что перемещение машин с крюком, но без прицепа запрещено. Потому вы можете столкнуться с неприятными сюрпризами в виде штрафов, если поедете с ТСУ в другие страны, не имея возможности снять шар;
• Вес, надежность, удобство и простота эксплуатации. Все это говорит в пользу снимаемых тягово-сцепных устройств для автомобилей. Они достаточно легкие, но обеспечивают высокие показатели прочности, надежности и долговечности. В плане комфорта эксплуатации им нет равных.

Единственным условным недостатком считается стоимость. Но если объективно смотреть на вещи, то высокая, по сравнению с условно-съемными и неснимаемыми фаркопами, цена полностью себя оправдывает преимуществами таких конструкций.

Если говорить про производителей съемных ТСУ, то здесь я бы выделил несколько основных компаний:

• Вестфалия;
• Bosal;
• Лидер Плюс;
• Thule.

Прежде чем покупать и устанавливать себе новое тягово-сцепное устройство на машину, советую изучить вопрос регистрации фаркопа и сохранения гарантии на авто при монтаже ТСУ.

Смотрите также:

Трос для буксировки: какой лучше купить, как правильно вязать

Рубрика: Авто гаджеты

Немного об установке

Не буду полноценно расписывать все особенности монтажа съемных ТСУ, поскольку принципиальных отличий от любых других видов тягово-сцепных нет. Плюс об установке фаркопов я уже писал. Там вы узнаете в подробностях, как сделать работу правильно и не допустить распространенных ошибок.

Добавлю лишь несколько основных пунктов и правил, которых следует придерживаться в процессе монтажа. Он состоит из нескольких этапов.

• Подготовительные мероприятия. Запаситесь временем и терпением. Не лишним будет посмотреть фото и изучить видео инструкции. Это позволит накопить достаточный опыт и знания в области самостоятельного монтажа ТСУ. В ходе подготовки потребуется снять бампер, демонтировать усилитель. На большинстве машин бампер снимается путем откручивания нескольких саморезов. Но есть машины, где приходится сначала демонтировать заднюю оптику, под которой расположены крепежные элементы. Усилитель снимается навсегда, поскольку на его месте теперь будет балка ТСУ;

• Убедитесь, что розетка вашего фаркопа соответствует вилке прицепа, который вы собираетесь использовать. В некоторых ситуациях потребуется дополнительно покупать блок согласования. Он недорогой, но без него никак;
• Фаркопные балки и боковые кронштейны фиксируют к лонжеронам кузова машины. Здесь опирайтесь только на схему и инструкцию от завода-производителя. Если вы выбрали себе ТСУ под ваш автомобиль, изготовитель уже заранее предусмотрел соответствие всех отверстий и крепежей;
• К балке крепится подрозетник и протягивается жгут с электропроводкой. Для этого предусмотрено отверстие на задней панели кузова авто;
• Подключение электрической составляющей. На большинстве машин разъемы уже изначально предусмотрены заводом. Нужно просто найти их, отталкиваясь от электросхемы авто, после чего соединить колодки;
• Убедитесь, что все соединения надежно закреплены. Опробуйте в работе съемный механизм фаркопа. На демонтаж и обратную установку должно уходить минимум времени.

Очевидно, что съемные конструкции ТСУ опережают своих конкурентов по техническим и эксплуатационным характеристикам. Нужно только грамотно подобрать сам фаркоп, отдавая предпочтение проверенным фирмам и надежным конструкциям.

Но решать все равно вам. Если вы не согласны с моим мнением, обязательно пишите об этом в комментариях. С удовольствием обсудим спорные вопросы и придем с соответствующим выводам.

Всем спасибо за внимание! Подписывайтесь на сайт, оставляйте комментарии и приглашайте к нам своих друзей!

Особенности эксплуатации

Рассмотрим несколько правил, которые позволят продлить срок эксплуатации шарового механизма фаркопа:

• Следите за наличием смазки. Шар подвергается колоссальным нагрузкам. Чтобы минимизировать износ, обработайте поверхность густой смазкой. Чтобы она не терялась, используйте специальные колпаки и заглушки. Такие элементы продаются в специализированных магазинах. Смазка должна покрывать всю площадь шара.
• Помните, что при активной эксплуатации на поверхности фаркопа появляется выработка. В результате диаметр шара уменьшается. При малейшем износе требуется заменить данный механизм. Уменьшение диаметра сильно снижает надежность сцепления, что влияет на безопасность движения. Ведь прицеп будет закреплен не полностью.

• Через 5 тысяч километров и перед каждой дальней поездкой проверяйте надежность соединения болтов.
• Скорость движения автомобиля на грунтовой дороге с прицепом не должна превышать 30 километров в час. Также требуется уменьшить нагрузку прицепа в два раза.
• Не превышайте величину допустимой вертикальной нагрузки на шар. Более подробные данные указаны в инструкции к фаркопу.
• Нельзя изменять конструкцию механизма. Создание нештатных отверстий или другие вмешательства будут губительно влиять на качество сцепления прицепа.
• Не допускается ремонт трещин путем нанесения сварных швов. Если площадка уже деформировалась, ее требуется заменить. В противном случае новая трещина образуется рядом с местом ремонта предыдущей.

Как устроен механизм

Как правило, фаркоп на автомобиле не имеет сложной конструкции, поэтому его можно купить или сделать самостоятельно. Некоторые новые автомобили уже с завода обладают таким устройством. Если на вашем автомобиле нет фаркопа, но он нужен, то его можно купить или сделать самостоятельно. Для того, чтобы самостоятельно изготовить это устройство, потребуется несколько важных деталей. Главной деталью является шар с проушиной нужного диаметра. Его можно приобрести на рынке или найти в закромах гаража. После этого нужно найти стальную трубу и приварить к ней этот шар. Затем закрепить всю конструкцию на автомобиле. Для того, чтобы закрепить конструкцию на машине можно сделать специальные отверстия для болтов или приварить его к кузову машины.

https://youtube.com/watch?v=OWvLmbENUlw

Сегодня производители настолько сильно желают привлечь внимание покупателей, что начали выпускать это приспособление трех видов.

Здравствуйте, дорогие друзья! Сегодня хотел бы с вами поговорить про съемный фаркоп. Это полезная вещь для множества автовладельцев, позволяющая возить за собой прицеп.

Не последнюю роль в выборе фаркопа, то есть тягово-сцепного устройства, играет то, какой именно прицеп и с какими характеристиками вы собираетесь эксплуатировать.

Но почему именно съемные так привлекли мое внимание? Я уже рассказывать про существующие виды фаркопов, где объяснял особенности разных конструкций. Среди них съемные или снимаемые ТСУ явно выделяются.

Как выбрать подходящее устройство

Установка фаркопа на авто оказывает нагрузку вертикального и горизонтального типа. Приобретая тягово-сцепной механизм, нужно знать, какие нагрузки он может выдерживать. При выборе надо выяснить:

• какой максимальный вес можно перевозить;
• марка какого автомобиля будет использоваться;
• какой вес имеет используемый прицеп;
• какую комплектацию имеет авто;
• тип покупаемого устройства.

Нагрузка должна быть ниже максимального показателя. Если она превысит допустимую норму, будет нанесен вред не только фаркопу, но и машине.

Риск такой ситуации наиболее опасен при движении, поскольку может повлечь аварию.

Наибольший вред в случае перегрузки получит кузовная часть после удара сзади. Регулируемая высота прицепа снижает нагрузку.

Американские ТСУ изделия бывают двух видов:

• для моделей производства США, используемых на территории страны;
• для моделей производства США, продаваемых в России и странах Европы.

На Российских машинах не рекомендуется использовать устройства первого типа. Эта правило распространяется даже на владельцев иномарок,

которые были разработаны в США для российского покупателя и стран Европы. В большинстве случаев для таких машин предусматривается использование ТСУ американского производства, поскольку второй тип американских тягово-сцепных изделий найти непросто.

Разница между американскими и отечественными моделями заключается в диаметре шаров. По этой причине могут возникнуть трудности при отсоединении прицепа.

Выбор подходящего фаркопа – достаточно сложная задачи при отсутствии должного опыта. Если купленный механизм не будет соответствовать нужным нормам, возможен риск возникновения целого ряда проблем. Поэтому выбор ТСУ лучше доверить специалистам.

В нашей стране многие используют свой автомобиль не только для того, чтобы с максимальным комфортом перемещаться из одной точки в другую, но и для того, чтобы перевозить различные грузы, имеющие относительно небольшую массу и не слишком значительные габариты. Таким автомобилистам, прекрасно известно, что такое фаркоп в автомобиле, поскольку они это несложное, но очень полезное устройство, регулярно и успешно используют. Тем же, которые только собираются влиться в ряды автомобилистов, наверняка совсем нелишним будет поподробнее узнать, что же именно представляет собой эта конструкция, какие ее виды бывают, в чем их преимущества и недостатки.

Фаркоп представляет собой специализированное тягово-сцепное устройство (ТСУ), используемое для буксирования легковых прицепов. Что касается его конструкции, то она может быть различной, но в подавляющем большинстве случаев включает в себя два основных элемента: поперечину и шаровый узел. Крепление поперечины происходит к специальному отверстию, расположенному в раме или кузове транспортного средства. Шаровый узел обычно фиксируется на балке.

Главная и, пожалуй, единственная сфера применения фаркопов — это, как уже было сказано выше, буксирование легковых прицепов. Но, некоторые водители в действительности используют его с другой, «скрытой» целью. Они считают, что при ударе сзади это приспособление способно как-то защитить автомобиль. В действительности же эта убежденность глубоко ошибочна: практика показывает, что в таких случаях кузов автомобиля, в который «въехало» другое авто, повреждается в гораздо большей степени, чем если бы фаркопа не было. Кстати говоря, в некоторых странах правилами дорожного движения вообще запрещено использование фаркопов без прицепов.

Отличие фаркопов для иномарок

Существует два вида подобных устройств для иномарок: американские и европейские. Первые из них отличаются более сложной конструкцией.

Фаркопы для автомобилей из США имеют четыре составные части. Основная из них — рама из металла, которую прикрепляют под бампером в задней части машины. Потребителям могут предложить несколько видов подобных рам американских фаркопов. Кстати, они отличаются между собой значительными конструктивными особенностями. И размерами отверстий под кронштейн, и показателями допустимых критичных нагрузок.

Кронштейн — не менее важная часть фаркопов для тех иномарок, которые выпускают в Америке. У таких кронштейна также несколько вариантов исполнения. Размеры, например, у всех разные. Чтобы зафиксировать кронштейн на фаркопе, в таких машинах используют фиксатор, у которого может быть блокировочный замок.

Еще одна составная часть фаркопа для иномарок, выпущенных в Америке, — это оригинальный сцепной шар. В настоящее время производят три вида шаров для фаркопов, изготовленных в США. У каждого вида шара — свой диаметр. Этим они и отличаются от фаркопов для иномарок, которые выпущены для рынка стран Европы.

В связи с этим, чтобы избежать возможных проблем, требуется знать некоторые тонкости этих отличий, о которых мы и расскажем.

Виды современных фаркопов

В зависимости от того, какова конструкция, сегодня существует три вида таких устройств: сварной, фланцевый, съемный.

Самый распространенный — фаркоп со сварным соединением шарового механизма, или фаркоп с типом шара Н. Его устанавливают на предприятии и никогда не снимают. Устройство надежное. Минус только один: он нарушает эстетику авто. Особенно дорогих.

Вот почему производители стали чаще устанавливать на свои автомобили фаркоп, у которого съемный шар. Он предоставляет возможность оставить крюк в багажнике. Устанавливается он, когда появляется в этом необходимость.

Выбираем подходящий фаркоп

При выборе устройства важнее всего определить без ошибок его возможную нагрузку. В каталогах принято указывать минимальную и максимальную массу, которая под силу конкретному девайсу.

Если собираешься установить фаркоп своими силами, то следует помнить о том, что максимальная нагрузка не должна быть выше полной массы автомобиля, на который планируется установить устройство.

Также следует помнить: желательно устанавливать фаркопы лишь заводского происхождения. Они должны пройти производственные испытания и процедуру сертификацию. Печальный опыт показывает, что «самопальная» конструкция часто не выдерживает нагрузок в дороге, а это чревато большими рисками (включая оторванный прицеп).
