Заводские настройки карбюратора ваз 2106

Достаточно часто, после определенного времени эксплуатации автомобиля, владельцы ВАЗ 2106 сталкиваются с тем, что машина начинает глохнуть вовремя работы на холостом ходу. Причин для этого может быть достаточно много, но основной из них является сбой регулировки холостого хода. В рамках этой статьи, мы постараемся объяснить, как самостоятельно произвести регулировку холостого хода и тем самым исправить возникшую неисправность. Из чего состоит система холостого в хода карбюратора ВАЗ 2106

Прежде, чем приступать к регулировке холостого хода карбюратора ВАЗ 2106, вам следует понять, из чего состоит данная система. Ниже, вы можете найти схематическую картинку системы холостого хода и расшифровку к ней. Напомним, что в предыдущей статье мы рассматривали размещения , их схему и описание каждого.

1. Корпусная часть дроссельных заслонок. 2. Камерная дроссельная заслонка №1. 3. Отверстия для осуществления переходов между режимами работы. 4. Регулировочное отверстие, определяющие количество подаваемой смеси. 5. Каналец, используемый для доставки в систему воздуха. 6. Винт, отвечающий за корректировку количества подаваемой смеси. 7. Винт, отвечающий за корректировку качества поставляемой смеси. 8. Эмульсионный канал холостого хода карбюратора. 9. Винт регулировки уровня подачи дополнительного воздуха. 10. Корпусная крышка агрегата. 11. Жиклер воздуха. 12. Корпусная часть жиклера топливной смеси. 13. Канал, отвечающий за подачу смеси топлива в систему. 14. Колодец эмульсионный.

Как отрегулировать холостой ход ВАЗ 2106 своими руками

Регулировка холостого хода карбюратора автомобиля ВАЗ 2106 – это несложная, но очень ответственная процедура. Чтобы ее выполнить правильно и качественно, вам стоит воспользоваться пошаговой инструкцией, которая представлена ниже:

1. При помощи винта количества выставите частоту вращения коленчатого вала на уровне 900 оборотов в минуту, на основе данных, отображаемых тахометром.

2. Проворачивая винт качества смеси, достигнете концентрации оксида углерода на уровне от 0,5 до 1,2 процента.

Вот в принципе и все, регулировка холостого хода завершена.

Но напоследок, хотелось бы отметить несколько важных моментов:

Винт количества проворачивается максимум на 90 градусов; — винт качества проворачивается максимум на 50 градусов; — регулировка должна производиться с обязательным использованием газоанализатора.

Читайте также:

Ремонт порогов автомобиля своими руками

Вам нужно знать, как выставить холостые обороты ВАЗ 2106, чтобы провести регулировку карбюратора. Своими руками эту процедуру выполнить можно довольно быстро, если, конечно, имеете представление о том, из чего состоит карбюратор и функции основных его узлов. Но обо всем по порядку, а начнем с самого печального – случай, если вдруг нет оборотов на холостом ходу и двигатель начинает глохнуть.

Вам повезет, если это произошло вблизи от дома. Но если в дороге – хорошего мало. От себя добавлю, что несколько раз приходилось снимать и разбирать карбюратор, стоя на узкой трассе, шарахаясь от проезжающих грузовиков и подсвечивая фонариком. Хорошая привычка – брать в дорогу термос и фонарь.

Подготовительный этап

Обязательный момент при регулировке карбюратора ВАЗ 2106 – подготовка места для проведения ремонтных работ:

Выбранный участок для ремонта должен быть чистым, на нем не должно быть пыли и грязи, работы должны проводиться на чистой ветоши.
Требуется также подготовить слесарный инструмент, необходимый для производства технологических операций.
Для замены отдельных компонентов изделия нужно приобрести ремонтный комплект, в котором есть новые резинотехнические и иные изделия для производства работ.

После этого проводим разборку карбюратора «шестерки», далее приступаем к основному этапу работ, такому, как регулировка карбюратора ВАЗ 2106, видео инструкцию к которой можно посмотреть на нашем интернет-ресурсе.

https://youtube.com/watch?v=N3aRrFZ2L9M

https://youtube.com/watch?v=7Lls5O0BbH8

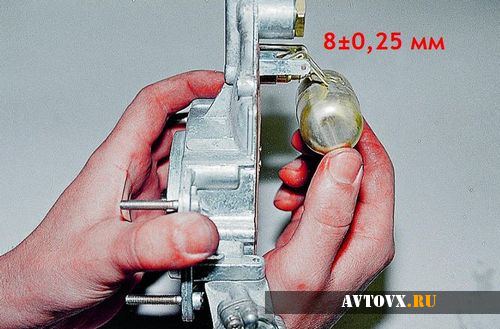

Регулировка поплавка карбюратора ВАЗ 2106

Своевременная регулировка поплавка карбюратора считается одной из основных операций по наладке этого прибора. При высоком уровне поплавковой камеры топливная смесь будет «богатой», т.е. насыщенной кислородом и будет поступать в карбюратор в большем количестве, однако увеличение бензинового потока никак не повлияет на улучшение динамики транспортного средства. При этом повышается только расход топлива и его токсичность.

Языку поплавка необходимо придать такую конфигурацию при его подгонке, чтобы его ход находился в пределах 0,8 см. Считается, что это самая подходящая длина хода. Целесообразно демонтировать поплавок и достать иглу, т.к. зачастую неисправность этого компонента может влиять на перелив топливной смеси.

Читайте также:

Ваз 2112: объем масла в двигателе — подробное описание

После окончания регулировки поплавка карбюратора требуется протестировать функционал насоса ускорителя карбюратора. Для этого находим небольшую деталь, которая входит во взаимодействие с кулачком насоса-ускорителя. При поднятии эта деталь давит на кулачок, вследствие чего, из носика насоса-распылителя бензин будет перетекать в коллектор. Важно, чтобы топливная струя не стекала на корпусную часть карбюратора. В обратном случае и носик, и насос-ускорителя подлежит разборке и чистке.

Search

Узнайте, как настроить карбюратор

на автомобиле ВАЗ 2106

В любой топливной системе, в т.ч. и, конечно же, в «шестерке» устройства, отвечающего за распределение количества и качества используемого топлива. Для этих устройств их правильная работа очень важна, поэтому настройка карбюратора ВАЗ 2106 является важным элементом функциональности автомобиля. При этом у автолюбителей разные цели: некоторые пытаются адаптировать функциональность устройства к заводским стандартам, другие заинтересованы в повышении его динамических характеристик, так как это также называется снижением затрат на топливо.

Подготовительный этап

Обязательным моментом при настройке карбюратора ВАЗ 2106 является подготовка места для ремонта:

Во время ремонта выбранный участок должен быть чистым, без пыли и грязи, а работы должны выполняться на чистой ткани.
Также необходимо подготовить стендовый инструмент, необходимый для производства технологических операций.
Чтобы заменить отдельные компоненты продукта, вам необходимо приобрести ремонтный комплект, в котором обычно есть новые резиновые изделия и другие продукты для работы.

После этого факта мы разбираем «шестерку» карбюраторов, а затем переходим к основному этапу работ, например, по настройке карбюратора ВАЗ 2106, видео о котором вы увидите в интернете.

Как правильно отрегулировать карбюратор на ВАЗ 2107.

ВАЗ 2106 Регулировка поплавка карбюратора

Установка карбюратора вас 2106

Как правильно отрегулировать карбюратор на ВАЗ 2106.

регулирование смесь углерода

Для окончательного ответа, как регулировать
карбюратор
ВАЗ 2106, необходимо установить его на холостом ходу. Такая корректировка
смесь углерода ВАЗ 2106 выполнен следующим образом:

Запускаем электростанцию и разогреваем ее до рабочего состояния 90 градусов.
Мы находим качественные и количественные болты на корпусе изделия.
Эти винты должны быть затянуты до конца и затем повернуты на 2-3 об / мин. Впоследствии мы вносим коррективы смесь углерода
используйте эти винты и установите необходимую скорость холостого хода.
Чтобы сделать это, медленно сделайте смесь «плохой» с качеством винта смеси и уменьшите частоту вращения двигателя с номером винта.

Для наглядности и понимания технологических процессов см. Настройки карбюратора ВАЗ 2106 на фотографиях, размещенных на нашем портале. Имейте в виду, что корректировки смесь углерода Это имеет принципиальное значение не только для нормализации расхода топлива, но и для правильной работы автомобиля.

ВАЗ 2106 регулировка карбюратора

Одним из необходимых параметров является регулировка шатунов карбюратора, которая осуществляется в следующем порядке:

Снимите корпус воздушного фильтра.
Измеряем расстояние между центрами концов стержня (табличное значение. 80 мм).
Чтобы изменить длину стержня, мы отворачиваем наконечник стержня с помощью отвертки, слегка откручиваем контргайку с помощью гаечного ключа «8» и регулируем стержни карбюратора, поворачивая наконечник.
Затягиваем крепления, вставляем тягу в прорезь и проверяем акселератор, толкая педаль в «пол». Если дроссель основной камеры открывается слегка, демпфер имеет запас хода.
Снимите упорный наконечник.
Мы слегка ослабляем контргайку, уменьшаем длину стержня, фиксируем его назад и проверяем возможность открытия демпфера.
В этом случае дроссельный клапан может быть полностью закрыт.
Если необходимо увеличить длину штока, следует ослабить трос амортизатора.

Как отрегулировать карбюратор на вазу 2106 Видео |

Регулировка карбюратора озона

Комплексное регулирование карбюратора озона подразумевает следующие настройки:

Читайте также:

Как утеплить двигатель на зиму самостоятельно?

уровень топливной смеси в поплавковой камере;
пневматический привод дроссельной заслонки вспомогательной камеры (для продукта 2107-1107010);
закуска;
система учета простаивает.

Источник

Post Views: 1

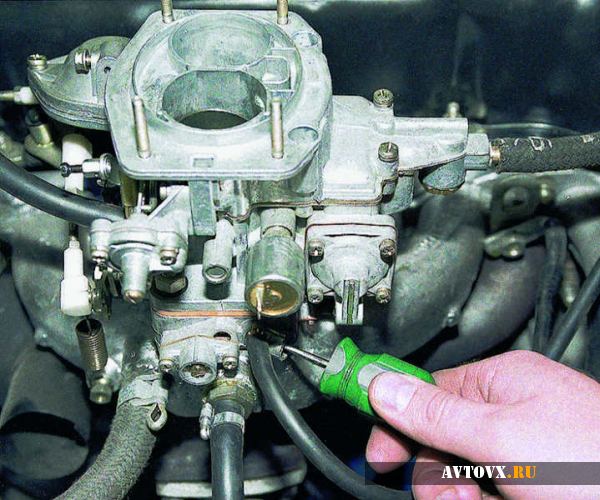

Регулировка смеси карбюратора

Для окончательного ответа, как отрегулировать карбюратор ВАЗ 2106, необходимо установить его холостые обороты. Такая регулировка смеси карбюратора ВАЗ 2106 производится следующим образом:

Производим запуск силовой установки и прогреваем его до рабочего состояния 90 градусов.
Находим на корпусе изделия болты качества и количества смеси.
Эти болты необходимо закрутить до конца, а затем повернуть в обратную сторону на 2-3 об. После этого проводим регулировку смеси карбюратора при помощи этих винтов и выставляем требуемый холостой ход.
Для достижения этого требуется винтом качества смеси медленно делать смесь «бедной», а винтом количества – уменьшать обороты мотора.

Для наглядности и понимания технологии процесса можно посмотреть регулировку карбюратора ВАЗ 2106 на фото, которые выложены на нашем сайте. Следует помнить, что регулировка смеси карбюратора имеет важное значение не только для нормализации расхода топлива, но и для корректной работы легкового автомобиля.

Как промывать сетчатый фильтр

Промывка сетчатого фильтра – рекомендация.

Перед тем как начать промывку сетчатого фильтра, подкачайте топливо в карбюратор бензонасосом, естественно делается это вручную. Делается это для того, чтобы в поплавковую камеру поступило нужное количество топлива, и закрывающий клапан закрылся.
Далее отворачиваете пробку, которая держит сетчатый фильтр, выньте его промойте (можно промывать растворителем) и обязательно прочистите сжатым воздухом, для надежности.
Так же обратите внимание на то, что не рекомендуется очищать поплавковую камеру ветошью, так как волокна ветоши могут незаметно для Вас остаться внутри и засорить топливные жиклеры, в том числе и жиклер холостого хода.
Для чистки используйте резиновую грушу, с помощью которой происходит всасывание всех загрязнений, которые находятся на дне поплавковой камеры. Старайтесь действовать аккуратно, чтобы не поднять грязь со дна.
После того, как вы промыли все детали карбюратора и жиклеры, продуйте все отверстия и саму поплавковую камеру воздухом под давлением.
Далее проверьте плотность закрытия запорной иглы. Для этого подсоедините к входному штуцеру обыкновенную грушу и нажимая на нее проверьте герметичность запорного клапана. При этом будет создано давление от 0,2 до 0,4 кгс, что соответствует давлению создаваемого топливным насосом.
Создаем давление и слушаем, пропускает ли воздух запорный клапан. Если воздух проходит, то следует заменить корпус клапана и иглу.

Так же не забудьте проверить с помощью специальных калибров размеры жиклеров. Для такой проверки можно использовать сверла нужных размеров.

Специфика обслуживания карбюратора ваз 2107 очень похожа на специфику обслуживания карбюраторов других марок автомобилей ВАЗ. Также мы рекомендуем к прочтению статью про регулировку клапанов на ВАЗ 2106.

Наиль Порошин представляет.

https://youtube.com/watch?v=r43MI2uhPqY

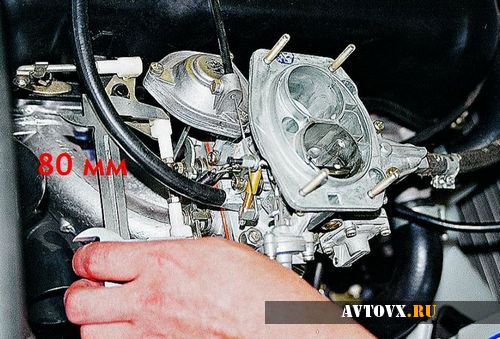

Регулировка тяг карбюратора ВАЗ 2106

Одна из необходимых настроек – регулировка тяг карбюратора, которая проводится в следующей последовательности:

Демонтируем корпусную часть фильтра очистки воздуха.
Измеряем расстояние между центрами наконечников тяг (табличное значение – 80 мм).
Для изменения длины тяги освобождаем с помощью отвертки ее наконечник и гаечным ключом «на 8» несколько отвинчиваем контровочную гайку и проводим регулировку тяг карбюратора вращением наконечника.
Затягиваем крепеж, ставим тягу в посадочное гнездо и поверяем работу акселератора нажатием педали до «полика». Если дроссель основной камеры открывается не полностью, то заслонка имеет запас хода.
Демонтируем наконечник тяги продольного типа.
Отвинчиваем немного контровочную гайку, уменьшаем длину тяги, закрепляем ее обратно и тестируем способность заслонки к открыванию.
При этом заслонка дросселя должна быть закрыта до конца.
Если возникла надобность в увеличении длины тяги, то требуется ослабить тросик заслонки.
