Замена личинки замка зажигания ваз 2109 и замка целиком

Изношенные детали (а именно пины) личинки в сочетании с выработкой ключа замка зажигания довольно часто являются причиной заклинившего замка зажигания. Если для отечественного автомобиля проще/дешевле заменить замок зажигания в сборе, то с автомобилем иностранного производства все несколько сложнее – стоимость замка зажигания кусается, да и шансов, что замок зажигания найдется в наличии, не очень много.

Покупать б/у замок тоже выход не ахти – замок проработал примерно столько же, как и ваш, и шансов, что жить он будет гораздо дольше, не очень много. Не всегда, но в большинстве случаев решение проблемы – замена личинки замка зажигания. Как правило, личинка выполняет основную часть работы в замке, ну и изнашивается, соответственно, тоже быстрее всего.

Обязательно ли снимать замок зажигания для замены личинки? Обычно для замены личинки не требуется демонтаж замка зажигания.

Однако на некоторых моделях автомобилей (в качестве примера – семейство Mercedes, замки зажигания автомобилей Mercedes имеют достаточно хорошую защиту от взлома, там без снятия замка никак не обойтись ) заменить личинку замка зажигания без демонтажа замка возможности нет.

Когда необходима замена личинки замка зажигания?

1. Попытка угона со взломом замка зажигания.

2. Потеря всех дубликатов ключа.

3. Выход контактной группы из строя.

4. Из-за низкого качества металла произошло перетирание внутренних элементов, поэтому ключ не вызывает смещение штифтов.

5. Ключ сломался прямо внутри замка, а извлечь его невозможно.

6. Плохой контакт в замке не дает двигателю нормально запускаться.

Материалы для замены личинки замка зажигания

— личинка в комплекте с новыми ключами;

— тонкая часовая отвертка;

Как самостоятельно заменить личинку замка зажигания?

1. Отсоедините клемму «минусового» провода от аккумулятора. Отверните винты, соединяющие кожухи рулевой колонки. Два из них находятся около руля и два – около панели приборов.

2. Отверните саморезы крепления нижнего и верхнего кожуха рулевой колонки. Снимите кожухи. Доступ к замку выключателя зажигания открыт. В принципе, личинку замка можно достать уже на данном этапе. Для этого вытащите боковой штифт, удерживающий ее в замке. Это можно сделать тонкой часовой отверткой при постукивании по ней маленьким молотком. Если штифт не вытаскивается, попробуйте аккуратно высверлить личинку тонким сверлом.

3. Если вы решили вынуть замок зажигания прежде, чем менять личинку, то для этого сначала отверните болты крепления выключателя зажигания. Это нужно делать с помощью молотка и зубила, так как головки у них срезаны. Слегка ослабьте их, а затем выкрутите пассатижами. С рулевой колонки снимите скобу и замок зажигания, отсоедините электрический разъем.

4. Отверните саморез крепления реле зажигания, выньте его из-под панели и отсоедините разъем. Разъедините «массовый» провод реле. Крестообразной отверткой отверните саморез, отожмите защелку, снимите крышку и контактную группу. Итак, вы вынули выключатель зажигания.

5. Выньте личинку из замка выключателя зажигания так, как описано в пункте 2. Произведите ее замену. Проверьте работу замка с новой личинкой, повернув ключ зажигания. Установите выключатель зажигания, произведя все действия в обратном порядке. Поставьте на место рулевую колонку. Не забудьте подключить клемму к аккумулятору. Проверьте работу выключателя зажигания и другого электрооборудования автомобиля.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Фольксваген Пассат Б3 — Б4 замена замка зажигания своими руками

Информация применима для ремонта автомобилей:

Volkswagen Passat B3 / Фольксваген Пассат Б3 (312) 1988 — 1994 Volkswagen Passat Variant B3 / Фольксваген Пассат Вариант Б3 (315) 1988 — 1994

Volkswagen Passat B4 / Фольксваген Пассат Б4 (3A2) 1994 — 1997

Volkswagen Passat Variant B4 / Фольксваген Пассат Вариант Б4 (3A5) 1994 — 1997

порядок работ подходит и для других автомобилей

Из инструментов нам понадобиться набор шестигранников отвертка головка или накидной ключ на (24*22) рожковый ключ такого же размера молоток дрель и сверло где то на 2 мм и руки.

вот так выглядит рулевое колесо.

отверткой подцепляем и снимаем кнопку сигнала и отключаем две фишки с клемм сигнала. (осторожно не оторвите из как я)

затем откручиваем головкой на 24 гайку рулевого колеса и легким покачиванием его снимаем со шлицов рулевой рейки

снято рулевое колесо.

После этого откручиваем три винта крепления кожуха пластмассового и снимаем его

Затем отключаем все разъемы с блока переключателей и разъем контактной группы

разъем группы переключателей

разъем контактной группы замка зажигания.

снятый разъем замка зажигания.

После этого снимаем группу переключателей (дворники повороты) открутив при этом 3 винта. Остается при этом вот такой вид.

Втулка, которая снимается съемником

Затем необходимо сбить втулку. Для этого я использовал ключ на 22 и молоток. На втулке ест выступ, под который вставил ключ и легкими ударами молотка начал сбивать его можно конечно использовать съемник, но у меня, его не было. На фото выше она почти уже сошла со шлицов.

Замена замка зажигания Volkswagen Passat

Первые признаки того, что замок зажигания максимально изношен, и нужно как можно скорее произвести замену его составляющих или замену замка зажигания в сборке:

1. Заклинивание ключа.
2. Никакой реакции при прокрутке ключа (автомобиль не реагирует на движение ключа, только спустя две-три попытки все становится нормальным).

Необходимые инструменты

Для данной процедуры понадобятся следующие инструменты:

1. Набор шестигранников.
2. Набор отверток.
3. Накидной ключ.
4. Трещотка.
5. Молото.
6. Дрель.
7. Ветошь.

Замена замка зажигания

На процедуру замены замка зажигания уходит от одного до нескольких часов, в зависимости от уровня подготовки, наличия необходимого инструмента и условий ремонта процедуры.

1. Используя отвертку, демонтировать крышку сигнала (аккуратно сорвать).
2. Отключить питание автомобиля, сняв клемму «минус» с АКБ.
3. Отключить две проводящие с клемм сигнала. Соблюдайте осторожность, дабы не сорвать их.
4. Открутить гайку рулевого колеса головкой и после демонтировать её.
5. Демонтировать пластмассовый кожух. Для этого необходимо открутить три винта крепления.
6. Отключить все разъемы с блока переключателей.
7. Отключить разъемы от контактной группы.
8. Демонтировать разъем замка зажигания из автомобиля.
9. Теперь нужно отсоединить группу переключателей.
10. Демонтировать втулку вместе со съемником.
11. Сбить втулку.
12. Извлечь пружину после успешного демонтажа втулки.

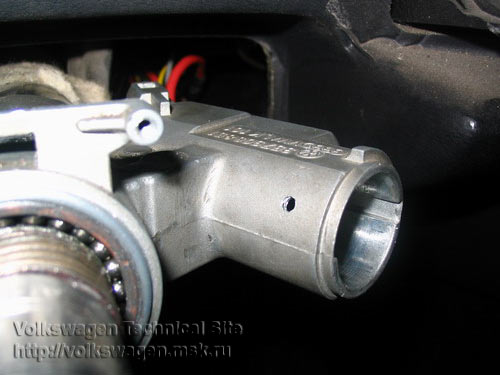

13. Открутить болт, который крепит корпус замка зажигания.
14. Извлечь пластмассовую втулку.
15. Вставить ключ в замок и только после этого полностью демонтировать корпус замка.
16. Извлечь все детали замка с рулевой рейки.
17. Извлечь контактную группу из корпуса. Для этого необходимо выкрутить один винт крепления.
18. Оценить состояние гнезда контактной группы замка зажигания.
19. Как правило, на замках зажигания меняют некую «личинку». Для этого необходимо надавить на стопор личинки.

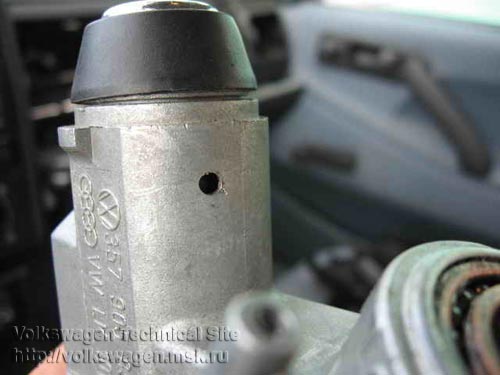

20. Просверлить отверстие в необходимом месте.
21. Гвоздём или другим острым предметом извлечь личинку из корпуса.
22. Оценить её состояние более детально
23. Заменить на новую.
24. Сборка производится в порядке, обратном снятию.

Замок зажигания

На современных автомобилях довести до полного износа замок зажигания практически невозможно, но на более старых моделях Passat подобная неприятность время от времени случается. Как правило, замки зажигания умирают к 150 тыс. км. эксплуатации автомобиля.

Замена замка зажигания на новый всегда проблематична, так как замок может сломаться во время перепутья между двумя городами. В таком случае приходится только вызывать эвакуатор, да и погрузить автомобиль – проблема, так как, обычно, вместе с изношенным замком зажигания блокируется руль.

Часто меняют замки зажигания и в связи с потерей ключа. Но, в таком случае уместнее восстановить ключ по замку зажигания.

Также часто производят замену замков зажигания после того, как их автомобиль подвергался угону или ограблению (очень много примеров, когда грабители, насмотревшись кино, вставляли отвёртки в замки с надеждой, что авто заведется и поедет). После вышеперечисленных пунктов замена замка зажигания – необходимость.

kcctech › Blog › Ремонт личинки замка зажигания

В один «прекрасный» день я сел за руль своего авто, вставил ключ в зажигание, повернул, пытаясь завести двигатель. Ключ не поворачивается… Все, приехали… Проверил ключ (на то, что он мой) нашел остальные ключи от машины, пытался их провернуть в замке зажигания – ни один «не подошел» к замку, ощущение, что ключ чужой, не от моей машины. Начал копать инфу по замкам зажигания. На форумах пишут, что виновник – или личинка замка, или контактная группа. У BabkoAleh нашел отличный отчет, как снимать личинку замка на ауде и чего следует опасаться, чтобы не запороть замок полностью. Сама личинка снимается элементарно, при «открытом» в положении «зажигание включено» замке в специальную выемку вставляется «шило» из куска жесткой проволоки и личинка вынимается из замка. Мой же подлец был в положении «заперто» и на уговоры не поддавался… Снял весь пластик с рулевой колонки, открутил руль, получил доступ к замку зажигания и его личинке. Но замок по-прежнему не открывался и я морально приготовился к полному снятию замка с рулевой колонки. Снятие замка с рулевой колонки осложнено тем, что замок крепится к рулевой колонке срывными болтами. Головки этих болтов обламываются при закручивании и не имеют никаких шлицев и из-за этого выворачиваются с приключениями. ELSA рекомендует спиливать эти болты спец. инструментом. Нашел на «Passat-b5», что одному человеку помогло обильное смазывание заклиненного замка WD-40. Я свой и залил WD-шкой, вставил ключ и начал его шатать. Сперва ноль эмоций, но в конце – концов замок начал проворачиваться чуть дальше, и открылся наконец. Я с огромным облегчением вынул сердцевину или «личинку» замка. Она действительно была заклинившей и проворачивалась родными ключом с трудом. Начал узнавать варианты заказа новой личинки. Вариант восстановить старую – стрёмный, она ведь опять может заклинить в самый неподходящий момент где-нибудь далеко от дома. Номер новой личинки — 107 905 855 CB. Exist отказался заказывать личинку по моему VIN, конкретно для моего набора ключей, отправили к официалам. Они сказали, что личинка будет стоить около $200 и ждать её 2-3 недели. Долго и, в общем дороговато… В качестве временного варианта взял на разборке замок с ключом от A6 C5 и поставил к себе. Иммо привязал и какое-то время пользовался ключом с «донорского» замка.

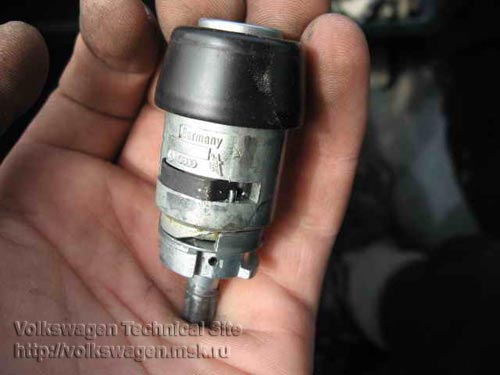

Решил разобрать свою личинку и попробовать понять, почему она сломалась. В качестве ремкомплекта купил на разборке личинку с ключом, на ней и тренировался в ремонте. Изначально, немцы сделали личинку замка неразборной, но это не совсем так. Вот так выглядит личинка:

Катушка иммо напресована на личинку, руками снять не получится. Нужен болт с полукруглой головкой и тиски.

Корпус катушки иммо на пару миллиметров шире, чем корпус личинки. Нужно установить личинку в тиски замочной скважиной вверх и сжать губки тисков так, чтобы они уперлись в металлический корпус личинки, но не зажимать, корпус пусть двигается в тисках. Катушка иммо упрется в губки тисков и её можно выбить будет. Затем, приложив полукруглую головку болта к замочной скважине на личинке, выбить катушку иммо молотком используя болт, как проставку. Сама личинка закрыта металлической крышкой, которая свободно проворачивается на личинке. Крышка изнутри зафиксирована пружинной шайбой на корпусе личинки и не снимается просто так. Нужно сжать шайбу, которая фиксирует крышку на замке. Я высверлил на этой шайбе два отверстия, друг напротив друга, и смог сжать пружинную шайбу и снять крышку.

Вставил и провернул ключ в замке, вынул сердцевину с секретами. Секреты расположены в шахматном порядке, по четыре с каждой стороны сердцевины. Каждый секрет подпружинен маленькой пружинкой, их лучше не терять. Я вынул все секреты и разложил их на листе бумаги.

На каждом секрете выбита цифра 1-4. Цифра – это позиция ключевой бороздки на секрете. Расположение секретов с разными номерами и составляет код замка. Если вынуть секреты из «донора» и выставить их в порядке, как они были в «родном» замке, то станет подходить «родной» ключ. При разборке замка я записывал номера секретов и их позиции. Тщательно вытер секреты и сердцевину замка от грязи, протягивая узкую тряпку через щели для секретов.

Выставил секреты в нужном порядке, при сборке смазал их небольшим количеством литола. В вырезы корпуса замка тоже положил литол. Собрал все в обратном порядке. Работой доволен…

Ремонт замка зажигания фольксваген

В продолжении серии статей о ремонте автомобильных замков зажигания, будет эта статья о ремонте замка зажигания vw, а так же о ремонте и замене личинки фольксваген. Ввиду высокой популярности этих автомобилей, довольно часто приходится заниматься ремонтом и заменой личинок и замков зажигания всей VAG группы, в которую помимо VW входят AUDI, SEAT и SKODA.

Замена самой личинки замка либо контактной группы

Замена личинок замка ваз 2109 требует наличия инструментов:

• Новой личинки в комплекте с ключами
• Тонкой часовой отвертки
• Крестообразной отвертки
• Тонкого сверла
• Зубила
• Молотка
• Пассатижей

Не обязательно при любой поломке выполнять замену замка целиком, если причина неисправности кроется в сменных деталях, тогда выполняется частичный ремонт замка и замена личинок замков на ваз 2109 имеет смысл, когда ключ перестает свободно вращаться в замочной скважине. Еще вариант частичного ремонта – выполнение замены контактной группы, для этого достаточно минимума инструмента и немного разбираться в устройстве. Разобраться в устройстве поможет наша инструкция:

• Ничто и никто не запрещает вам менять каждый раз замок целиком, и даже ездить на СТО, если вас устраивает цена
• После снятия кожуха открывается доступ к замку выключателя
• Личинка замка в принципе уже можно доставать на этом этапе
• Поэтому вытаскиваем боковой штифт, который удерживает ее в замке
• Это легко выполнить тонкой отверткой (часовой) при этом постукивая по ней небольшим молоточком
• Если таким образом штифт не вытаскивается, тогда попробуйте высверлить личинку аккуратно, при помощи тонкого сверла
• Если вам удобнее вынуть сначала, вынуть замок зажигания, прежде чем приступить к замене личинки, для этого необходимо отвернуть болты, крепящие выключатель зажигания к рулевой колонке
• Это необходимо делать, используя молоток и зубило, так как эти болты имеют срезанные головки
• Зубилом их надо слегка ослабить, а затем выкручивать пассатижами, как на фото внизу

Ослабляем болты, крепящие замок к рулевой колонке

• Теперь снимаем скобу и сам замок с колонки, отключаем обязательно его электрический разъем
• Выкручиваем саморез, крепящий реле зажигания, и достаем его из-под панели
• Отсоединяем разъем
• Разъединяем «массовый» провод
• Используя крестообразную отвертку, выкручиваем саморез
• Затем отжимаем защелку, и снимаем крышку, затем контактную группу
• Итак, мы вынули выключатель
• Вынимаем личинку своими руками и замка зажигания, как уже описывалось выше
• Производим ее замену
• Проверяем работу замка с установленной новой личинкой, для этого поворачиваем ключ зажигания
• Не забываем после установки, проверить правильную работу блокировочного механизма, нашего рулевого вала
• Когда механизм не срабатывает, при полном обороте рулевой баранки, надо отрегулировать расположение замка на рулевой колонке
• Только после завершения регулировки расположения и проверки работоспособности нашего механизма блокировки, можно затягивать болты, пока полностью не оторвутся головки, воспользуйтесь для этой цели накидным ключом «10»

Как Снять Личинку Замка Зажигания Пассат Б3

15 Июн

Ремонт/подмена личинки замка зажигания Ауди 80/B3 91′

от admin · 7 января, 2010

Необходимый инструмент:

Снятие замка зажигания.

Ремонт и замена замка зажигания – когда это случается?

Основная функция реле состоит во включении зажигания и стартера. Кроме того, оно осуществляет блокировку рулевого управления. Основными составными частями устройства являются корпус с замком, противоугонное устройство и контактная часть. От контактной части отходят провода, с помощью которых включается вся система зажигания. В случае неисправности какой-либо одной части прекращается работа всей системы.

Для того чтобы пришлось сменить замок зажигания, должны возникнуть определенные условия, последствия которых сделают ремонт невозможным или слишком затратным. Например, при попытке угона замок может получить механические повреждения. Замена производится и в случае утери ключей от системы. И, наконец, реле меняется при серьезных повреждениях в контактной группе.

Чаще ремонт замка зажигания производится из-за плохих контактов. Для того, чтобы выполнить их проверку, на аккумуляторной батарее (АКБ) отключается минусовая клемма (провод снимается с АКБ), а в рулевой колонке снимается нижний кожух (часть пластика под рулем). Контакты отсоединяются и проверяются с помощью омметра (прибор для измерения сопротивления). Выбранные контакты должны быть с нулевым сопротивлением, в противном случае необходима замена. При небольших повреждениях достаточно сменить личинку замка (сердцевина, куда непосредственно вставляется ключ) или его контактную группу (весь комплект парных контактов, иногда представлен в виде коробки с клеммами

Как снять замок зажигания – пошаговая инструкция.

Прежде, чем ремонтировать или менять зажигание, его необходимо достать, чтобы произвести осмотр и определить характер повреждений. Снятие системы не представляет особой сложности, при условии четкого выполнения определенного алгоритма действий:

После того, как проведен осмотр и проверка, необходимо определиться, в сложившейся ситуации достаточно ремонта или требуется полная замена замка зажигания.

Ремонтные работы с замком

Водитель может столкнуться с ситуацией, в которой после вращения ключа мотор не отзывается. Одной из вероятных причин является плохое соединение в контактах или была нарушена схема подключения замка зажигания Газели. Провести ремонт можно самостоятельно в гаражных условиях.

При каждом новом пуске двигателя стартер может запускаться не с первого раза, а после 3–4 попытки. Винить аккумулятор не всегда правильно. Искать причину стоит в замке зажигания, там, где стоит его выключатель.

Тестирование начинается с разъединения электрической колодки. Далее, небольшим куском проволоки с разъизолированными кончиками (жучек 6-7 см длиной) замыкаем контакты в подходящих к замку проводах колодки. Необходимо заранее уточнить, какие провода будут замкнутыми в первом положении ключа по схеме. Далее, аналогичным жучком на непродолжительное время (1-2 секунды) замыкаем контакты стартера.

Если все сработки тестируются правильно и отзываются на действия водителя, то необходимо проводить ремонт контактной группы или замка в целом. Операция начинается с демонтажа кожуха. На следующем этапе удаляем пластиковую крышку, за которой скрывается непосредственно выключатель замка зажигания.

Конструкторы предусмотрели его фиксацию в пазу, чтобы не допускать вращения во время работы. Для сборки возвращаем пластиковую крышку на свое место, прикручиваем кожух и соединяем разъем.

Важно знать, что стоимость выключателя зажигания составляет менее 200 рублей.

Несколько отличается распиновка замка зажигания Газели 5 контактов. Она представлена на картинке.

Что не следует забывать при работе?

При проведении ремонта, чтобы поменять контактную часть, в торце корпуса шилом поддевается стопорное кольцо (держит сердцевину замка зажигания внутри удобного корпуса), после чего контактная часть может быть извлечена. Установка новой контактной группы производится таким образом, чтобы расположение штекеров 15 и 30 было там, где находится запорный стержень. При этом своим широким выступом контакты должны входить в такой же широкий паз корпуса. Все детали устанавливаются на автомобиль в обратном порядке, соответствующем их снятию.

Ремонтные работы лучше проводить в сухом помещении, не допускать прямого попадания влаги на контакты и клеммы, чтобы в ближайшем будущем снова не разбирать эту систему для банальной зачистки окислов.

Согласно схеме электрооборудования, производится установка нового или отремонтированного замка зажигания, а также всех проводов в соответствии с предварительной маркировкой выводов. Для того, чтобы упростить подсоединение проводов, их маркировка переносится на новую систему. При условии соблюдения всех правил установки и подключения новый замок сможет работать в течение длительного времени. Для того, чтобы гарантировать бесперебойную работу и избежать скорой поломки, необходимо выбирать современную и качественную модель.

Важные моменты

Проводите ремонтные работы в сухом помещении, не допуская попадания влаги на устройство. Иначе, затем придется вновь разбирать систему для очистки окислов. Производите установку нового или отремонтированного замка согласно старой схеме электрооборудования. Для упрощения подсоединения проводов перенесите маркировку на новое устройство.

Будьте аккуратны в процессе откручивания болтов. Пространства под рулевой колонкой мало, замахнуться для удара недостаточно. Проще применить тяжелый молоток. Однако при неаккуратной работе ударом можно повредить пластик.

Чтобы отремонтированный или замененный замок работал долгое время, нужно соблюдать все тонкости работы. Гарантией бесперебойной и безопасной работы устройства послужит выбор современной и качественной модели.
