Замена и ремонт ШРУСа карданного вала

ШРУС (шарнир равных угловых скоростей) – элемент транспортного средства, который требует регулярной проверки. Даже небольшое попадание грязи и пыли может быстро вывести его из строя. Избежать этого можно с помощью проведения осмотра резиновых чехлов на наличие повреждений. Для того чтобы оценить состояние деталей, необязательно ехать в автосервис, проверка и замена ШРУСа может осуществляться водителем самостоятельно.

Проверка состояния ШРУСа

Для того чтобы самостоятельно проверить ШРУС на исправность, а именно оценить состояние пыльников, нужно до упора вывернуть передние колеса машины и определить расположение ШРУСа. Удобнее всего делать это либо на яме, либо на эстакаде. Гофрированная резинка не должна быть разорванной, и вокруг нее не должно быть следов от смазки. При нарушении целостности лучше не откладывать замену чехла, иначе при езде туда будет попадать дорожная грязь. Это приведет к быстрому износу ШРУСа.

Неполадки в функционировании ШРУСа можно выявить по определенному звуку. При выворачивании колес на максимальный угол (во время крутого поворота) будет явно слышен треск. Несвоевременная замена ШРУСа может привести к тому, что он развалится на ходу. Эксплуатировать транспортное средство с поломанным ШРУСом нельзя. Это может вызвать серьезные проблемы, поэтому замена ШРУСа должна производиться, как только обнаружена неисправность.

Месторасположение поломки проверяется следующим образом: колеса выворачиваются влево до максимума, начинается медленное движение автомобиля. Если слышен хруст, это свидетельствует о неисправности ШРУСа правого колеса. Таким же способом проверяется неполадка ШРУСа слева, когда руль выворачивается вправо до упора.

Как заменить ШРУС своими руками

Если на старте или при повороте автомобиля водитель слышит треск или стук, значит пришла пора менять пыльник ШРУСа или по-народному «гранаты».

Предназначение этой детали — защита шаровой опоры от скапливания грязи и пыли, а к ее поломке приводит, как правило, нестандартные особенности вождения.

Защита шаровой опоры и ее составляющие

ШРУС состоит из: корпуса с наружной обоймой, шариков, сепаратора, обоймы внутренней части, приводного вала, гофрированного чехла (пыльника) и стопорного кольца.

Для восстановления ходовой системы, зачастую хватает обновления пыльника. Заменить гранату колеса не трудно, но потребуется внимательность и сноровка. Если некоторые правила игнорировать, то установленный пыльник разгерметизируется, что окончательно выведет из строя ШРУС.

Чтобы не рисковать ходовой частью авто и коробкой передач, лучше обратиться к специалистам, но при определенных навыках заменить ШРУС можно своими руками.

Замена внутренней «гранаты» поэтапно

1. Поставить ТС на стояночный тормоз и подложить под колеса подставки.
2. Ослабить крепление колеса и приподнять его домкратом, после чего снять колесо для дальнейших действий.
3. Крепежные гайки открутить и отвести нижнюю шаровую опору в сторону.
4. Слить масло с коробки передач, установив под ней емкость.
5. Специальным съемником отсоединить внутреннюю гранату от КПП, изъять ее и отвести в сторону стойку амортизатора.
6. Удалить хомуты пыльника. Сместить гофрированный чехол вдоль полуоси к колесу.
7. Посредством специального съемника снять стопорное кольцо.
8. Удалить пыльник и очистить вал полуоси от предыдущей смазки.
9. Новый пыльник надеть на полуось и заполнить защитный чехол новой смазкой.
10. При помощи стопорного кольца установить гранату на нужное место.
11. Стойку амортизатора отвести в сторону и вмонтировать полуось в коробку передач, когда деталь будет зафиксирована, раздастся характерный щелчок.

Специалисты напоминают, что все обратные действия должны быть последовательны, а крепления затягивать нужно динамометрическим ключом в соответствии с заводскими нормами.

Замена внешней «гранаты»

1. Разжать ступичную гайку при помощи торцовой головки 30 ø, ступичного воротка, долота, дрели и молотка.
2. Снять колесо, воспользовавшись домкратом.
3. Гаечным ключом 17ø открутить болты шаровой опоры.
4. Вытянуть стойку вбок от авто и вытащить ШРУС, также нужно изъять пыльник.
5. При помощи долота, трубки и молотка «выбить» гранату.
6. Пыльник расположить на оси и надеть новую гранату.
7. Затянуть хомуты и собрать механизм в обратном порядке.

Все работы по замене внешнего ШРУСа нужно производить на «яме» и лучше в компании напарника.

Своевременная замена пыльника и ее нюансы

Замена пыльника ШРУСа должна осуществляться современно, в частности при возникновении даже мелких трещин и разрывов на нем.

Тревогу надо бить, когда на защитном чехле проявляются следы смазки, которые к тому же разлетаются в разные стороны. Замена всей гранаты потребуется, если система производит характерное потрескивание.

Так как при ремонтных работах со ШРУСом затрагиваются довольно сложные механизмы, то при отсутствии определенных навыков автомобилистам лучше обращаться в автомастерские.

• Camp Jeep: когда в одном месте собираются самые крутые внедорожники

Смотреть все фото новости >>

Замена пыльников и ШРУСа

Процедура по замене чехлов и ШРУСа требует наличия эстакады, ямы или подъемника, а также следующих инструментов:

• молоток;
• слесарные тиски;
• накидные ключи;
• отвертка;
• пассатижи.

При проведении работ на яме понадобится также домкрат. Замена ШРУСа требует приобретения таких расходных материалов как смазка ШРУС-4, новые хомуты, гайка ступицы со стопором. Все эти материалы обычно прилагаются к новому ШРУСу.

На переднеприводных авто резиновые чехлы чаще всего закреплены при помощи ленточных хомутов. Их желательно сменить при ремонте шарнира на винтовые хомуты. Это обеспечит более надежную защиту чехла от попадания грязи внутрь шарниров.

Снятие правого привода переднего колеса (внутренний ШРУС) Lada Granta

Инструменты:

• Гаечный ключ накидной прямой на 17 мм
• Вороток под торцевую насадку
• Удлинитель под торцевую насадку на вороток
• Насадка на вороток на 8 мм
• Насадка на вороток на 10 мм
• Высокая насадка на вороток на 13 мм
• Насадка на вороток на 17 мм
• Насадка на вороток на 19 мм
• Насадка на вороток на 30 мм
• Насадка на вороток Torx E12
• Отвертка плоская большая или монтажная лопатка
• Молоток большой
• Кернер
• Воронка
• Шланг
• Емкость технологическая
• Щетка металлическая
• Домкрат или канавный подъемник
• Подставка
• Регулируемый упор
• Балонный ключ

Детали и расходники:

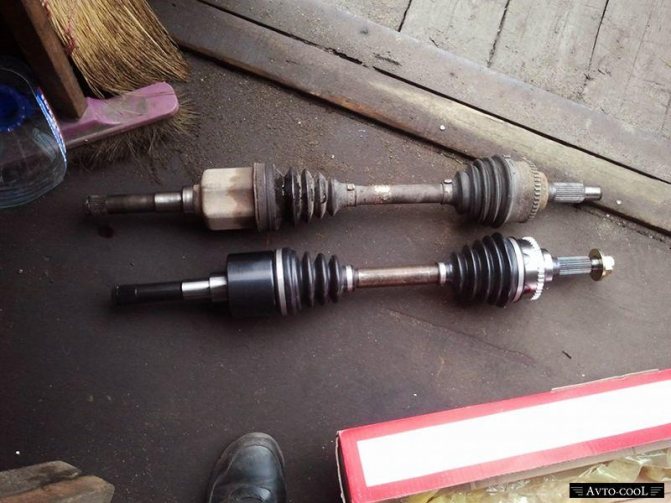

• Правый привод переднего колеса (при необходимости замены)
• Пыльник наружного шарнира привода (при необходимости замены)
• Пыльник внутреннего шарнира привода (при необходимости замены)
• Стопорное кольцо хвостовика внутреннего шарнира
• Деревянный брусок
• Консистентная смазка
• Ветошь

Примечания:

Приводы передних колес (ШРУСЫ) часто продаются в комплекте с пыльниками и стопорным кольцом.

Работу проводите на смотровой канаве или эстакаде.

Работу проводите для замены наружных и внутренних шарниров приводов колес, их грязезащитных чехлов, сальников приводов, а также при демонтаже коробки передач или силового агрегата.

1. Снимите средний грязезащитный щиток моторного отсека.

2. Слейте масло из коробки передач.

3. Поднимите переднюю часть автомобиля с правой стороны и снимите колесо.

4. Отверните гайку подшипника ступицы правого переднего колеса.

5. Отверните два винта крепления шаровой опоры к поворотному кулаку.

Примечание:

Поверните рулевое колесо в крайнее левое положение для того, чтобы выход рулевой тяги имел максимальное значение. Это позволит вывести хвостовик корпуса наружного шарнира из ступицы колеса, не отсоединяя наконечник рулевой тяги от поворотного кулака.

6. Ключом или головкой на 10 мм отверните гайку и два болта крепления теплозащитного экрана защитного чехла внутреннего ШРУСа к кронштейну задней опоры силового агрегата и снимите экран.

7. Отведите поворотный кулак с амортизаторной стойкой в сторону и выведите шлицевой хвостовик корпуса наружного шарнира из ступицы колеса.

8. Расположите привод на растяжке.

9. Установите регулируемый упор под картер коробки передач, подложив под картер деревянный брусок.

10. Головкой на 19 мм отверните три болты крепления кронштейна задней опоры силового агрегата к картеру сцепления.

11. Отожмите кронштейн задней опоры силового агрегата вниз, вставьте монтажную лопатку или большую отвертку между корпусом внутреннего шарнира привода и картером сцепления и вытолкните хвостовик корпуса шарнира из шлицевого отверстия шестерни привода.

Примечание:

Не повредите при этом защитное кольцо сальника привода, расположенное на корпусе внутреннего шарнира.

12. Снимите правый привод, стараясь не повредить при этом сальник.

Примечание:

При снятии обоих приводов необходимо после демонтажа первого вставить в отверстие шестерни привода фиксатор, например, валик из дерева или мягкого металла, диаметром 20 мм и длиной 150 мм. В противном случае шестерни приводов дифференциала могут сместиться и приводы невозможно будет установить.

13. Перед установкой привода подденьте отверткой стопорное кольцо хвостовика корпуса внутреннего шарнира, которым привод фиксируется в коробке передач.

14. Снимите стопорное кольцо.

15. Установите в проточку хвостовика корпуса внутреннего шарнира новое кольцо. Повторное использование стопорных колец не допускается.

16. Перед установкой привода отцентрируйте стопорное кольцо в проточке хвостовика используя консистентную смазку.

17. Введите шлицевой хвостовик корпуса наружного шарнира в отверстие ступицы колеса, установите шайбу и заверните (не затягивая) гайку подшипника ступицы.

18. Введите хвостовик корпуса внутреннего шарнира через отверстие сальника привода и, повернув вал, совместите шлицы хвостовика со шлицами шестерни привода.

19. Отведя вниз рычаг подвески, резким движением стойки с поворотным кулаком в сторону коробки передач, установите привод на место.

20. Потянув за корпус внутреннего шарнира на себя или поддев его монтажной лопаткой, убеждаемся в фиксации хвостовика корпуса в шестерне привода.

21. Дальнейшую сборку проводите в обратной последовательности.

В статье не хватает:

• Фото инструмента
• Качественных фото ремонта

Источник:

Замена наружного ШРУСа в Москве

Замена наружного ШРУСа автомобиля проводится при обнаружении неполадок в работе механизма привода. Такие неприятности, к сожалению, встречаются не только на больших пробегах и не только у возрастных транспортных средств. Конечно, подобные ситуации достаточно распространенны в силу наличия высокого уровня естественного износа элементов. Но нередки и случаи механических повреждений. Отметим, что они могут иметь различный характер. Например, серьезные поломки могут происходить при наезде на препятствие или попадание в глубокую выбоину. При этом также вероятны повреждения приводного вала. Или же, повреждения пыльников способно приводить к попаданию посторонних частиц в подвижные элементы механизма. Тогда песок и грязь начинают работать как абразивный материал, быстро выводя ШРУС из строя.

Детали привода

Привод является конечным звеном в цепочке передачи энергии от ДВС на колеса. Он играет немаловажную роль в системе трансмиссии. Деталь можно разделить на три части – внутренний ШРУС, приводной вал и наружный ШРУС. Соответственно, внутренний механизм подсоединен к коробке передач или редуктору. Наружный же – к ступице колеса. Вал передает усилие от одного элемента к другому. Отметим, что установка таких деталей актуальна для ситуаций, когда нужно транспонировать крутящий момент под разными углами.

Следовательно, ШРУС применяется на переднеприводных машинах, а также на полно- и заднеприводных, где устанавливается независимая подвеска. То есть, наружных элементов такого типа может быть как два (по одному на полуось), так и 4. Из-за таких особенностей полноприводные автомобили и являются более дорогими в обслуживании.

Восстановление работоспособности

Замена наружного ШРУСа возможно не для каждой модели автомобиля. К сожалению, конструктивные нюансы, порой, вынуждают менять полуось в сборе. Естественно, цена такой детали будет существенно выше. В таком случае есть смысл обратиться на вторичный рынок для покупки подержанного элемента. При выборе надежных поставщиков, Вы сможете подыскать запчасти в достойном состоянии.

Рассмотрим процесс детально:

• Демонтаж колеса
• Снятие привода (если необходимо)
• Отсоединения ШРУСа
• Установка новой детали
• Сборка

Также стоит заменить пыльники. Новые защитные кожухи позволят обеспечить сохранность элементов.

Выбор мастеров

Замену наружного ШРУСа авто следует доверить профессионалам. В Москве нет проблем с выбором мастерских, однако, нужно понимать, что качество выполняемых процедур может существенно отличаться. Высококвалифицированные сотрудники работают в «Токио Сервис». Они помогут Вам с выбором запчастей, а также установят их в короткий срок и с гарантией качества.
