ВАЗ 21054 4дв. седан, 74 л.с, 5МКПП, 1979 – 2010 г.в. — двигатель работает неустойчиво или глохнет на холостом ходу

Карбюратор ВАЗ 2105

Что такое карбюратор и в чём заключаются его функции? На сегодняшний день карбюраторные модификации транспортных средств считаются уже «отжившими свой век», так как на смену им пришли более «живучие» инжекторные.

Однако в нашей стране карбюраторные версии машин ещё долго будут пользоваться популярностью, так как большинство автомобилей АвтоВАЗа сконструировано именно на основе карбюраторных двигателей. В том числе и модель ВАЗ 2105, в народе называемая «пятёрочкой».

Итак, карбюратор — это важнейший механизм в составе двигателя автомобиля. Его основное назначение — приготовление топливно-воздушной смеси и её подача к цилиндрам мотора. Проще говоря, карбюратор нужен для того, чтобы мотор получал горючее в необходимых для работы дозах.

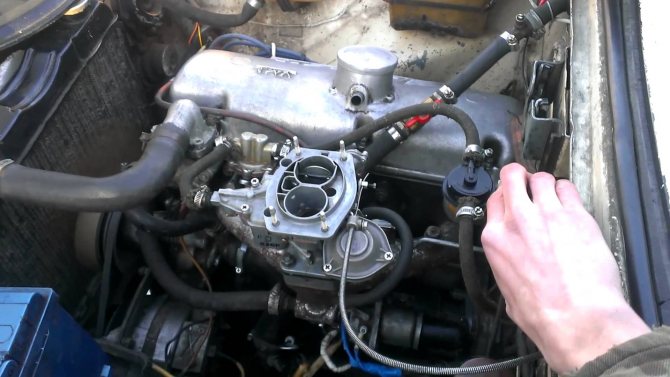

Для демонстрации был снят воздушный фильтр, карбюратор располагается непосредственно под корпусом фильтра

Устройство карбюратора

На моторы автомобиля ВАЗ 2105 устанавливаются карбюраторы типа 2105–1107010. Этот номер в обязательном порядке указывается на чёрной табличке, которая крепится на крышке самого карбюратора.

Устройство имеет две камеры, чтобы процессы образования топливно-воздушной смеси и её подачи к цилиндрам проходили быстро и правильно. На самом деле конструктивно карбюратор имеет огромное количество мелких деталей, связанных между собой, но технически прибор не считается сложносоставным.

Литой корпус объединяет множество мелких деталей, каждый из которых выполняет свою функцию

Для того чтобы мотор мог работать в различных режимах (прогрев, холостой ход, средняя нагрузка и повышенные обороты), карбюратор имеет в своём составе три основных части:

1. Верхняя — состоит из крышки устройства и штуцеров для подачи топлива.
2. Средняя — непосредственно сам корпус карбюратора, в котором размещаются две камеры внутреннего сгорания и диффузоры.
3. Нижняя — включает в себя поплавковую камеру и дроссельные заслонки.

В правильной работе карбюратора ВАЗ 2105 огромную роль играют мелкие детали вроде прокладок, пружинок или жиклёров. Именно эти части чаще всего выходят из строя, что влияет на работу двигателя.

Детали корпуса карбюратора 2107–1107010: 1 — шток пневмопривода второй дроссельной заслонки; 2 — корпус пневмопривода; 3 — диафрагма; 4 — крышка пневмопривода; 5 — топливный жиклер переходной системы второй камеры; 6 — корпус топливного жиклера; 7 — малый диффузор второй камеры; 8 — распылитель ускорительного насоса; 9 — винт-клапан ускорительного насоса; 10 — главный воздушный жиклер второй камеры; 11 — эмульсионная трубка второй камеры; 12 — главный воздушный жиклер первой камеры; 13 — эмульсионная трубка первой камеры; 14 — главный топливный жиклер второй камеры; 15 — главный топливный жиклер первой камеры; 16 — регулировочный винт ускорительного насоса; 17 — топливный жиклер системы холостого хода; 18 — корпус топливного жиклера; 19 — возвратная пружина ускорительного насоса; 20 — диафрагма ускорительного насоса; 21 — крышка ускорительного насоса; 22 — малый диффузор первой камеры; 23 — возвратная пружина рычага; 24 — трехплечий рычаг управления воздушной заслонки; 25 — тяга связи с дроссельной заслонкой; 26 — кронштейн возвратной пружины дроссельных заслонок

Суть работы карбюраторной установки на ВАЗ 2105 сводится к следующим процессам:

1. В поплавковую камеру через специальный клапан попадает строго ограниченное количество бензина.
2. Через жиклёры топливо направляется в камеру № 1.
3. Здесь бензин дробится на мельчайшие части и смешивается с частями воздуха.
4. Если требуется максимальное количество топлива (например, при разгоне), то аналогичным образом начинает работать и камера № 2.
5. После образования топливно-воздушной смеси ускорительный насос направляет горючее в диффузоры, а затем — непосредственно к цилиндрам.

Холостой ход ваз 2109 карбюратор

>Недавно столкнулся с такой проблемой: Ваз 2109 перестал работать на холостом ходу. Машина заводится на подсосе и работает. Все хорошо,можно ездить, но как только убираешь подсос и снимаешь ногу с педали газа- Ваз 2109 глохнет. Конечно, машина на ходу, но очень тяжело, особенно на светофорах при езде по городу, когда постоянно нужно то разогнаться, то затормозить ездить без холостого хода. Когда машина прогревается до , она может не глохнуть на холостом ходу, но ужасно трястись на холостом ходу, обороты двигателя при этом порядка 500-600 оборотов в минуту.Нужно срочно восстановить нормальную работу холостого хода Ваз 2109 ,давайте рассмотрим как.

В интернете много статей, объясняющих причину, почему не работает холостой ход на Ваз 2109. 90% таких статей рассматривают только манипуляции с . Действительно, проблемы с клапаном очень часто бывают причиной пропадания холостого хода на Ваз 2109, однако бывают и другие причины. Делюсь опытом, потому что и сам просидел далеко не один час в поисках нормального материала, но натыкался только на сотни статей, которые как один разбирались с ЭПХХ. Итак идем по порядку: на Вашем Ваз 2109 пропал холостой ход, с нажатой педалью газа машина работает, как только её отпускаете глохнет. Причина этого явления в следующем. В карбюраторе автомобиля Ваз 2109 есть специальная система холостого хода: топливный канал холостого хода с жиклером, воздушный канал холостого хода и электромагнитный клапан. Когда машина работает на холостом ходу, то горючая смесь поступает в двигатель через канал холостого хода. Дроссельная заслонка закрыта, и поэтому разряжение в двигателе огромное и оно через канал холостого хода засасывает горючую смесь в двигатель. Топливный и воздушный жиклер имеют специальные отверстия, определенного диаметра, которые подобраны для устойчивой работы двигателя на холостом ходу. Почему холостой ход может пропасть? Все просто: либо
не поступает топливо через топливный канал холостого хода, либо где-то в системе есть подсос воздуха и выдерживается неправильное соотношение бензин/воздух в горючей смеси. За подачу топлива как раз и отвечает электромагнитный клапан холостого хода (далее по тексту ЭПХХ). Если клапан не работает, топливо на холостом ходу не будет поступать в пространство за дроссельной заслонкой карбюратора.
Снимаем крышку с карбюратора.

Снимаем воздушный фильтр Ваз 2109

Снимаем крышку воздушного фильтра Ваз 2109

Проверка клапана проста: включаем зажигание и снимаем-одеваем фишку на клапан. Должны быть слышны четкие щелчки.

Снимаем-одеваем фишку клапана

Если клапан отлично щелкает, это говорит о том, что электромагнитная катушка внутри клапана исправна, но для проверки жиклера, клапан все равно необходимо выкрутить ключом на 13.

Выкручиваем ЭПХХ Ваз 2109

Снимаем жиклер с корпуса клапана и проверяем не засорен ли он. Ртом проверяем как воздух проходит через него.

Топливный жиклер холостого хода Ваз 2109

Далее проделываем следующую вещь: затыкаем пальцем отверстие ЭПХХ в корпусе карбюратора и заводим машину.

Заводим Ваз 2109 без ЭПХХ

Это мы делаем для того, чтобы если какой-то мусор и был перед топливным жиклером, то мы прогоняем его из канала холостого хода. Обращаем внимание на уплотнительную резинку ЭПХХ, если она треснутая, перекошенная, или неплотно прижимается к карбюратору то через неё будет идти подсос воздуха и холостой ход соответственно работать не будет. Если Ваш ЭПХХ не щелкает при поднесении к нему фишки, проверяем, есть ли на нем напряжение. Если напряжения нет — проверяйте экономайзер и концевой дроссельной заслонки карбюратора.

Если напряжение есть, а клапан не щелкает и не чем его заменить(например Вы в дороге), проделываем следующее: снимаем жиклер с корпуса клапана и отламываем пластмассовую иглу,

Отламываем запорную иглу ЭПХХ

ставим жиклер на место и все, одевать провод на ЭПХХ теперь не нужно. Это чревато детонацией, когда будете глушить горячей двигатель, но в дороге или если срочно нужно починить — вполне приемлемый вариант. Если манипуляции с ЭПХХ не помогли, идем дальше. Круг поиска сузился — где-то подсос воздуха. Легко сказать, но трудно найти, однако выбора у нас нет. Проверяем по порядку: 1. Как прижата крышка карбюратора к корпусу карбюратора,целостность бумажной прокладки между ними.

Проверяем надежность крепления крышки карбюратора

2. Прокладка между карбюратором и впускным коллектором двигателя.

Прокладка между карбюратором и впускным коллектором Ваз 2109

3. Целостность шланга от впускного коллектора к вакуумному усилителю тормозов.

Смотрим шланг от вакуумного усилителя тормозов

4. Проверяем целостность шланга от карбюратора к вакуум-корректору распределителя зажигания

Шланг к вакуум-корректору Ваз 2109

Шланг к вакуум-корректору

5. Проверяем стоит ли заглушка на трубке позади карбюратора, если ее нет, проверяем пальцем, есть ли засасывание воздуха через нее. Если воздух засасывается, то трубку необходимо заглушить. Находите трубку подходящего диаметра, вкручиваете в нее болт, другой стороной одеваете на отвод карбюратора

Трубка позади карбюратора Ваз 2109

В моем случае получилось так, что именно эта заглушка отвалилась, и двигатель стал глохнуть на холостом ходу.Поставил заглушку и, о чудо, у моего Ваз 2109 опять заработал холостой ход.

Какие карбюраторы устанавливаются на ВАЗ 2105

Все карбюраторные установки в оснащении ВАЗ 2105 ориентируются, прежде всего, на минимизацию потребления горючего. Разумеется, инженеры АвтоВАЗа на протяжении всей истории «пятёрки» экспериментировали с оснащением машины, чтобы выявить наиболее эффективные механизмы.

В разные годы на ВАЗ 2105 устанавливались различные модификации карбюраторов. Все они имели как свои достоинства, так и недостатки, которые зачастую приходилось выявлять самим водителям во время езды.

Модификация ДААЗ

Предприятие Димитровградского автоагрегатного завода (ДААЗ) наладило выпуск карбюраторных установок по лицензии от компании Weber. Главное качество продукции ДААЗ — простота в эксплуатации и в ремонте. Был налажен выпуск всех необходимых для ремонта и замены деталей, поэтому в случае необходимости водитель мог легко купить нужные комплектующие и самостоятельно провести работу по наладке карбюратора.

Карбюраторы ДААЗ обеспечивали автомобилю повышенные скоростные характеристики, так как новая система жиклёров позволяла максимально быстро реагировать на увеличение скорости и подавать необходимое количество топлива в мотор.

Существенным недостатком карбюратора Димитровградского автоагрегатного завода можно считать расход топлива. В смешанном цикле устройство требовало не менее 10–14 литров горючего на 100 километров пути.

Нету минусов Карбюратор ДААЗ 2105 отличная вещь. Машина не троит и не переливает, расход нормальный… Спасибо производителю за такой отличный продукт. Будем пользоваться вашими услугами и будем рекомендовать друзьям.

Гоша 5410

Первые автомобили ВАЗ 2105 оснащались карбюраторами «ДААЗ»

Модификация «Озон»

Карбюратор типа «Озон» считается модифицированной версией прибора, который собирали на «ДААЗе» по лицензии Weber. «Озон» — более продвинутая версия старого «ДААЗ». Этот карбюратор обладает более высокими показателями экологичности, к тому же значительно снижает расход топлива на 100 километров пробега.

Однако не всё так хорошо в конструкции «Озона». После многочисленных жалоб водителей ВАЗ 2105 конструкторы выявили большой недостаток этого вида карбюраторов. Устройство оснащено двумя камерами, однако в работе второй камеры принимает участие пневматический клапан. Именно из-за него у водителей и возникали проблемы, так как даже при малейшем загрязнении клапан начинал работать некорректно.

У меня стоит Озон 2105 с механическим приводом заслонки второй камеры, тарировки стандартные. Пробовал ставить жиклеры увеличенного диаметра — мне показалось что расход возрастает заметно, а вот динамика не на много
