Вакуумный усилитель тормозов ваз 2112

Ремонт ВУТ ВАЗ 2110, 2111, 2112

Выдалось время на выходных перебрать вакуумный усилитель тормозов.

Был куплен ремкомплект

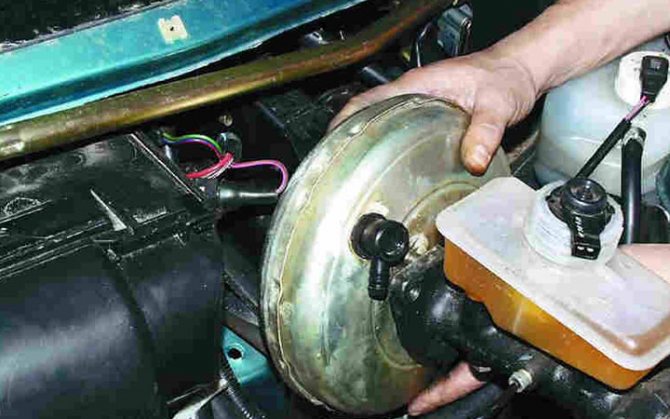

вытаскиваем клапан со шланком с вакуумного усилителя (далее — ВУТ), откручиваем гайки крепления главного тормозного цилиндра и осторожно отодвигам его от ВУТ, получается как то так…

Замена вакуумного усилителя тормозов на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Вакуумный усилитель тормозов – предназначен для того, чтобы педаль тормоза гораздо легче нажималась, работает он только когда двигатель запущён, когда же движок заглушён, вакуумник работать не будет, всё это из-за того, что при запуске двигателя, корпус воздушного фильтра начинает засасывать воздух из окружающей среды и он попадает во впускной коллектор, из коллектора воздух и забирается чуть чуть и идёт в вакуумник и поэтому он начинает работать только тогда, когда двигатель заводится.

Примечание! Для замены усилителя тормозов, Вам понадобится: Набор всевозможных ключей, а так же пару отвёрток, а ещё для этого дела, очень удобна накидная головка будет и вороток!

Краткое содержание:

Где находится вакуумный усилитель тормозов? Он прикручивается к кузову автомобиля на четырёх гайках, вернее не сам он, а его кронштейн, сам вакуумный усилитель к этому кронштейну на двух гайках закрепляется, но их легче всего в сборе снять, т.е. отвернуть четыре гайки которые кронштейн к кузову крепят и после чего снять их, а уже когда вакуумный усилитель с кронштейном будут на руках у Вас, выкрутить две гайки будет нужно и разъединить их между собой, но об этом мы ещё поговорим в данной статье, чуть ниже.

Резюмируем

Как видите операция – несложна. Важно все делать последовательно и внимательно. Работы займут у вас около часа. В то время как поездка в автосервис отнимет куда больше времени. Для большего понимания процесса замены вакуумного усилителя тормозов ВАЗ 2110, 2111, 2112 посмотрите это видео:

При нажатии на педаль тормоза появилось шипении в салоне и двигателт начал захлебываться.Все симптомы неисправного ВУТ. Данная запчасть стоит 1070 рублей ДААЗ — Лада Деталь. Тормозная жидкость 130 рублей.

Собственно1. выкрутил болты обшивки2. открутил дворник и половину жабо3. снял патрубок верхний печки на расширительном бачке4. отодвинул бачок5. вытащил часть обшивки моторного отсека6. трещетка удлинитель головка на 17, отвинтил 2 гайки главного тормозного цилиндра7. переместился в салон там 4 гайки головка на 13, две вверху педали тормоза и две снизу. вообще не удобно пришлось повозиться.8. снял штекер с бачка с тормозной жидкостью.9. тормозной цилиндр с бачком отодвинул к воздушному фильтру, только аккуратно так как шланги металлические дабы их не повредить и отсоединил шланг от клапана ВУТ.10. взял ВУТ и вытащил его вместе с педалью тормоза.11. снял скобу вытащил болт он удерживает педаль и крепление вут.12. открутил две найки на 17 которыми прокручивается ВУТ к креплению педали.13.взял новый ВУТ вставил выровнял вставил болт зацепил скобу, две гайки на 1714. уставливал все в обратной последовательности15. Установка прошла успешно все работает должным образомИ в конце РАЗОЧАРОВАНИЕ при попытке открутить штуцера для прокачки тормозов, правое заднее сорвал часть внутри осталось, правое переднее сорвал грани, а вот левая часть открутились без проблем.

Нашел себе занятие в будущем времени Цена вопроса: 1 200 ₽ Пробег: 165300 км

Добро пожаловать! Вакуумный усилитель тормозов – предназначен для того, чтобы педаль тормоза гораздо легче нажималась, работает он только когда двигатель запущён, когда же движок заглушён, вакуумник работать не будет, всё это из-за того, что при запуске двигателя, корпус воздушного фильтра начинает засасывать воздух из окружающей среды и он попадает во впускной коллектор, из коллектора воздух и забирается чуть чуть и идёт в вакуумник и поэтому он начинает работать только тогда, когда двигатель заводится.

Примечание! Для замены усилителя тормозов, Вам понадобится: Набор всевозможных ключей, а так же пару отвёрток, а ещё для этого дела, очень удобна накидная головка будет и вороток!

Где находится вакуумный усилитель тормозов? Он прикручивается к кузову автомобиля на четырёх гайках, вернее не сам он, а его кронштейн, сам вакуумный усилитель к этому кронштейну на двух гайках закрепляется, но их легче всего в сборе снять, т.е. отвернуть четыре гайки которые кронштейн к кузову крепят и после чего снять их, а уже когда вакуумный усилитель с кронштейном будут на руках у Вас, выкрутить две гайки будет нужно и разъединить их между собой, но об этом мы ещё поговорим в данной статье, чуть ниже.

Когда нужно менять вакуумный усилитель тормозов? При выходе из строя усилителя тормозов, может появится шипение при нажатие на педаль тормоза, а так же обороты могут играть поднимаясь то вверх и то вниз опускаясь, кроме этого педаль тормоза станет нажиматься тяжело (Это равносильно тому, что автомобиль заглушен) в основном это и есть все симптомы, которые говорят о том, что вакуумный усилитель вышел из строя, не всегда бывает что они все вместе в автомобиле проявляются, но парочка из них когда вакуумник придёт в негодность, всё же будет проявляться (Основные скорее всего, а именно, тугая педаль тормоза и плавающие обороты).

Примечание! Кстати вакуумный усилитель можно проверить на исправность следующим образом: На заглушенном моторе, понажимайте раз 5 на педаль тормоза и когда будет последнее нажатие, задержите педаль в полу, сразу же после чего заведите машину, если педаль чуть чуть провалиться, то это будет говорить о том, что вакуумный усилитель полностью исправен!

Как заменить вакуумный усилитель тормозов на ВАЗ 2110-ВАЗ 2112?

Снятие: 1) Сперва, выкрутите все винты которые шумоизоляционный материал крепят (Большинство гаек указаны красными стрелками), потом отстегните ремень крепления расширительного бачка системы охлаждения (Бачок указан синей стрелкой) и чуть приподняв его вверх, выньте из того места где он располагается (К нему шланги подсоединены, не в коем случае их не отсоединяйте, а иначе жидкость польётся, которая запачкает Ваш автомобиль, можно конечно ёмкость какую ни будь поставить и слить из расширительного бачка всю жидкость, но зачем это делать, если можно и без этого обойтись и работа пройдёт гораздо быстрее), потом положите аккуратно бачок куда ни будь и зафиксируйте его и выньте после этого левую (По ходу движения автомобиля смотрите) часть шумоизоляционного материала и отложите её в сторонку.

Примечание! То же самое и с правой частью сделать нужно будет, чтобы её снять, бачок омывателя заднего стекла сперва отвести в сторонку нужно (На автомобилях ВАЗ 2110, данного бачка нет, он только на ВАЗ 2111 и ВАЗ 2112 присутствует), для этого отсоедините два проводка которые к нему подходят (см. фото 3), отстегните ремень который его держит (см. фото 4) и аккуратно снимите его (Если в бачке много жидкости, то можно его не снимать, а просто на крыло аккуратно поставьте, если же её нет или Вы её всю выкачали, то отсоедините все оставшиеся от бачка трубки и после этого, снимите полностью его с автомобиля) и в завершение снятия правой части шумоизоляционного материала, торцевым ключом «на 10 мм», открутите две гайки (см. фото 1) и тонкой плоской отвёрткой, подденьте держатель шланга вакуумного усилителя тормозов (см. фото 2) и его тоже отсоедините и всё по сути, можете вынимать шумоизоляционный материал, чтобы он не мешал снятию вакуумного усилителя тормозов с автомобиля!

2) Теперь когда шумоизоляционный материал убран, отсоедините колодку проводов от крышки тормозного бачка (Указана красной стрелкой), после чего отсоедините шланг от обратного клапана вакуумного усилителя тормозов (Шланг указан зелёной стрелкой) и открутите две гайки (Указаны синими стрелками) крепления Главного Тормозного Цилиндра к усилителю тормозов, затем ГТЦ аккуратно отведите в сторонку, но только аккуратней, тормозные трубки следите за тем чтобы не лопнули, а то их менять придётся.

3) После проделанной операции переберитесь в салон и там выкрутите четыре гайки которые кронштейн вакуумного усилителя к кузову крепят (Указаны красными стрелками), ну и колодки проводов ещё отсоедините (Указаны синими стрелками) от включателя стоп сигнала (Указан зелёной стрелкой), когда всё будет сделано, можете перебираться повторно в подкапотное пространство автомобиля и уже находясь там, вытаскивать вакуумный усилитель в сборе с кронштейном.

Главный тормозной цилиндр

Теперь поговорим о главном тормозном цилиндре на автомобиле ВАЗ 2110. Если вы не хотите допустить пропадания тормозов во время движения, их следует периодически проверять, а при возникновении проблем незамедлительно предпринимать соответствующие действия.

Частой причиной для замены главного тормозного цилиндра ВАЗ 2110 служит именно тот факт, что пропадают тормоза.

Признаки неисправности

Разумеется, тормоза могут полностью утратить свою эффективность по разным причинам, но сейчас мы говорим конкретно про главный цилиндр. Если причина кроется в нем, тогда это можно определить по таким признакам:

• На главном цилиндре заметны следы подтекания тормозной жидкости;
• Педаль имеет холостой ход, то есть при ее нажатии не создаются никакие усилия;
• Педаль тормоза попросту не нажимается.

Замена

Для выполнения ремонта главного тормозного цилиндра ВАЗ 2110 его потребуется сперва разобрать, после чего установить новый элемент.

Наиболее сложный процесс — это разборка. Потому поговорим о нем детальнее.

1. От трубопровода аккуратно отсоедините главный цилиндр.
2. Отсоедините от аварийного индикатора тормозной жидкости колодку, которая оснащается проводками. Соединение на «десятке» осуществляется клеммами.
3. Прикройте чем-нибудь отверстия трубопровода и узла, чтобы не допустить утечку тормозной жидкости. Она загрязнит внутреннее пространство, что нежелательно.
4. Теперь снимите цилиндр вместе с бачком. Для этого достаточно отвинтить крепежные гайки, которые элемент соединяется с вакуумным усилителем.
5. После снятия датчика уровня тормозной жидкости слейте из баска и самого цилиндра имеющуюся там тормозную жидкость.
6. Если серьезной необходимости нет, бачок снимать не стоит. Но для полноценной сборки бак снимается, а затем устанавливается на место в строгом порядке.
7. Перед обратной сборкой каждый элемент промывается очищенной тормозной жидкостью. Хорошая альтернатива — изопропиловый спирт.
8. Не забудьте просушить детали компрессором и протереть чистой, сухой тряпкой.
9. Тщательно избегайте попадания на главный цилиндр топлива или керосина.
10. Особое внимание обратите на уплотнительные кольца. Если вы их промываете специальным спиртом, не держите кольца в этой жидкости дольше 20 секунд. После обработке сразу высушите и протрите уплотнители.
11. Поверхность поршня и зеркала обработайте, удалив всю ржавчину.
12. При замене главного цилиндра в обязательном порядке устанавливаются новые уплотнительные кольца, вне зависимости от их текущего состояния.
13. Проверьте упругость пружин поршня под нагрузкой. Обратитесь к руководству по ремонту ВАЗ 2110, где указаны соответствующие нагрузки и усилия для проверки.
14. При свободном состоянии длина пружины должна составлять 59,8 миллиметров. Если показатель имеет отклонение от нормы, обязательно замените пружины.

Статья в тему: Процесс замены водяной помпы на ВАЗ 2109

Меняем вакуумный усилитель тормозов на 16-ти клапанной ВАЗ-2112 своими руками

Вакуумный усилитель тормозов требуется для того, чтобы было можно легче нажимать педаль тормоза. Работать он может только в том случае, когда двигатель автомобиля запущен. Происходит это из-за того, что когда двигатель работает, корпус фильтра начинает всасывать воздух, который попадает в коллектор впуска. Воздух при этом забирается в камеру сгорания и идет в вакуумник, потому тот и начинает работать.

Инструменты для замены вакуумного усилителя

Для замены потребуется:

1. Набор ключей.

Отвертки.

2. Головки с воротком.

Процесс замены

Этапы проведения работ:

Выкрутить все винты, которыми крепится термозащита.

Надо открутить кучу болтиков, которые указаны стрелочками. И снять защиту

Аналогичные работы потребуется провести и на правой части авто. Там придется снять бачок стеклоомывателя.

1. После этого следует отсоединить провода от крышки тормозного бачка.
2. Отсоединить обратный клапан вакуумника и открутить две гайки, которыми крепится главный тормозной цилиндр. После этого цилиндр следует отвести в сторону, так, чтобы не повредить на нем патрубки тормозной системы.

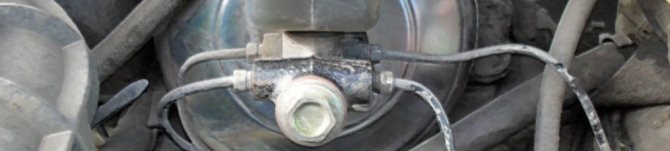

Две гайки крепления главного тормозного цилиндра к ВУТ

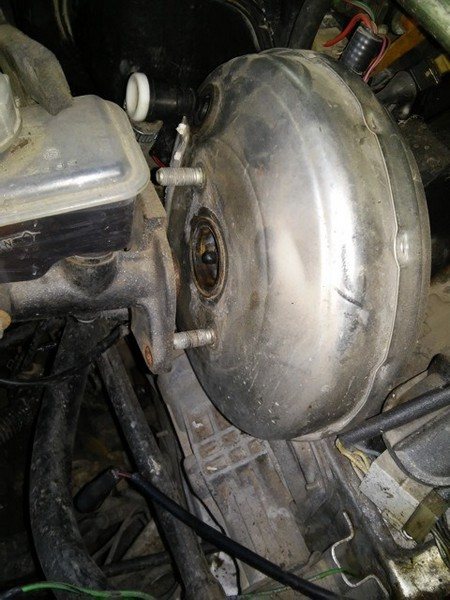

Отводим в сторону бачок главного тормозного цилиндра

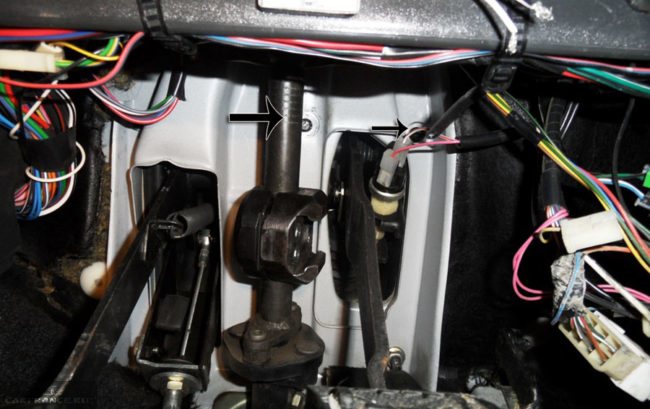

Болты отмечены стрелочками. Можно снять вместе с педалью, тогда отсоедините и фишку на педали тормоза

Открутите шток с педали тормоза, если хотите снять только усилитель

Демонтаж шланга впускного коллектора ВУТ

Расположение гаек которые крепят кронштейн к штоку вакуумного усилителя

На этом работу можно считать завершенной.

Установка

Новый вакуумник установлен и готов к работе

Устанавливать новую запчасть надо в аналогичном порядке. После завершения работ надо проверить, как он функционирует. Если всё нормально, то следует продолжить сборку автомобиля.

Видео с заменой вакуумного усилителя тормозов на ВАЗ-2112

Трудный выбор: оригинал или аналог?

Мы меняли на ТоргМаш. Вроде работает. Так что можем рекомендовать

Где располагается вакуумный усилитель?

Он крепится к кузову авто и располагается в моторном отсеке со стороны водителя.

Когда его надо менять?

1. Когда из строя выходит усилитель тормозов, то может послышаться шипение при нажатии на педаль тормоза.
2. Также и обороты двигателя станут неровными.
3. Педаль тормоза также станет тяжело нажимать.

Все эти симптомы говорят о том, что усилитель тормозов подлежит замене. Не всегда они могут проявляться все вместе.

Проверить усилитель также можно следующим образом: на заглушенном автомобиле надо выжать 3-4 раза педаль тормоза. При выжатой педали следует завести мотор. Если при этом педаль немного провалиться, то это будет свидетельством того, что усилитель исправен.

Почему при нажатии на педаль тормоза падают обороты? Мнение автомеханика

Каждый автомастер слышал вопрос: почему при нажатии на педаль тормоза падают обороты? Если вы при торможении начали замечать резкие скачки оборотов, не стоит пускать все на самотек и ездить до тех пор, пока автомобиль придется ставить на ремонт. Пройдет совсем немного времени и у вас начнет вибрировать и глохнуть двигатель. Причем такая проблема случается только с машинами, использующими в качестве топлива бензин. Все дело в вакуумном усилителе тормозов, а точнее в его неисправности. Чтобы правильно определить причину нужно знать строение этого узла. Ведь это напрямую связано с проблемой. Столкнувшись с подобным один раз, вы наверняка в следующий раз максимально точно определите, что следует делать.Описание усилителяПочему при нажатии на педаль тормоза падают обороты? Виноват в этом вакуумный усилитель, а точнее его компоненты. Происходит это из-за особенности самой конструкции и способа работы.Выполняется эта деталь в виде округлого корпуса, полностью герметичного. Ставят ее неподалеку от тормозной педали в моторном отсеке. Главный тормозной цилиндр крепится к корпусу усилителя. Действие прибора заключается в уменьшении необходимого усилия для воздействия на педаль. Главной составляющей является диафрагма. Делают ее эластичной, но из прочного материала. Ровно посредине устанавливают пятак из металла. В этот участок упирается с одной стороны шток от педали, а с другой от цилиндра. Она располагается между 2 половинками корпуса, деля его на две части. Одна из частей вакуумная, она расположена на стороне тормозного цилиндра. Другая — атмосферная, соответственно расположена с другой стороны. Для достижения полной герметичности корпус с установленной в нем диафрагмой вальцуется. Разные половины соединяются между собой лишь рабочим клапаном. Приводится в действие он с помощью педали тормоза. В состоянии покоя (режим ожидания) в обеих камерах поддерживается умеренное разрежение, клапан открыт. В рабочем режиме в вакуумной части создается разрежение. Для этого в нем есть отверстие, к которому подключается шланг от источника разряжения. Также в конструкции имеется возвратная пружина, она приводит диафрагму в исходное положение после работы.Рассмотрим, как же работает эта система. При первом нажатии на педаль водителем перекрывается клапан. При дальнейшем воздействии открывается отверстие в атмосферной камере впуская воздух и делая давление в ней 760 мм. рт. с. Разрежение берется из впускного коллектора. Таким образом, давление на шток главного цилиндра усиливается, соответственно эффективность торможения увеличивается.В дизельных моторах получить разряжение таким способом не получится. Поэтому производители вакуумные усилители на таких моделях укомплектовывают специальными разряжающими насосами. Как связаны обороты двигателя и тормоза? Как упоминалось, вакуумный усилитель напрямую связан с впускным коллектором. То есть любое нарушение его герметичности отрицательно скажется на качестве попадающей в цилиндры смеси. Обедненная кислородом смесь сгорает не полностью, поэтому двигатель теряет мощность. При этом обороты падают. Вот таким непосредственным образом работа двигателя зависит от работы усилителя тормозов. ДиагностикаПри появлении таких проблем в процессе эксплуатации, сразу следует проверить, в чем она конкретно. Конечно, это не очень опасная проблема, к повышенному износу сопутствующих деталей не приведет. Но в один прекрасный день вы можете заглохнуть при легком касании педали.Вообще небольшое снижение оборотов наблюдается при любом торможении, это связано с самой конструкцией, «вакуума». Если, разница становится заметной, то внимательно осмотрите шланг, который соединяет усилитель с мотором. Если он поврежден (надрывы, трещины), то коллектор оказывается не герметичным, соответственно нарушается нормальное смесеобразование и двигатель начинает работать нестабильно. В таком случае достаточно просто заменить поврежденный шланг.Если причина не в шланге, то можно попробовать загерметизировать штуцеры на коллекторе и самом усилителе. Возможно, это не поможет. Тогда причина в самом «вакууме». Ремонтировать его нельзя, придется заменять целиком.ЗаменаДля установки нового вакуума вам понадобятся пара накидных ключей и немного времени. Размер инструмента зависит от конкретной модели. В некоторых машинах придется снимать еще и некоторые расширительные бачки.Сначала следует снять тормозной цилиндр, крепится он к усилителю двумя гайками. После чего снимается сам усилитель. Обычно его удерживают два болта, иногда он устанавливается на шпильки и прижимается гайками. Открутив деталь, ее снимают. Сборка производится в обратном порядке.Заключение. Вакуумный усилитель важный элемент автомобиля. Он прекрасно позволяет, легко управлять тормозами, не утомляясь. Связана работа этой системы с двигателем, вот почему при нажатии на педаль тормоза падают обороты. Устранение неисправности усилителя обычно полностью убирает эту проблему.
