Современные автомобили с хорошей комплектацией всегда оснащаются электрическими стеклоподъемниками. Наличие такой функции уже не является особым новшеством, но, тем не менее, ценится многочисленными автомобилистами за удобство, которое предоставляет данная система.
Однако в процессе эксплуатации своей машины автовладельцы нередко замечают, как плохо работает стеклоподъемник, что он не реагирует на нажатие кнопки или периодически заедает. Чтобы понять, что произошло с этим элементом, нужно иметь представление о системе стеклоподъемников в целом и принципах ее работы и только потом браться за поиск неисправности.
Составляющие системы стеклоподъемников

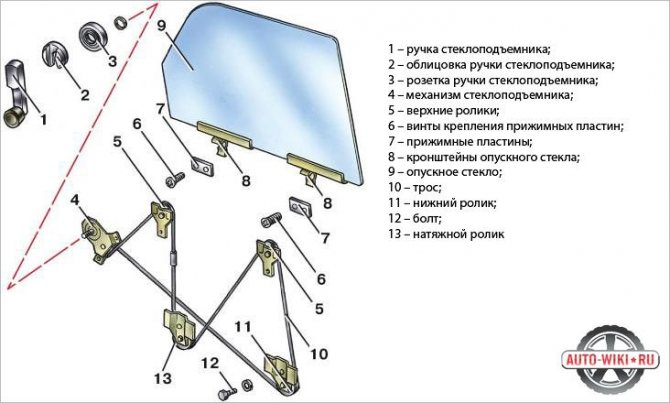

Устройство привода
Система стеклоподъемников функционирует благодаря электрическим двигателям, которые вмонтированы в двери автомобилей и отвечают за подъем и опускание боковых стекол. В систему электрических стеклоподъемников входят такие элементы, как:
- регуляторы (электрические моторчики);
- выключатели;
- соединительные провода;
- стекла.
https://youtube.com/watch?v=K2wLEQaGVFo

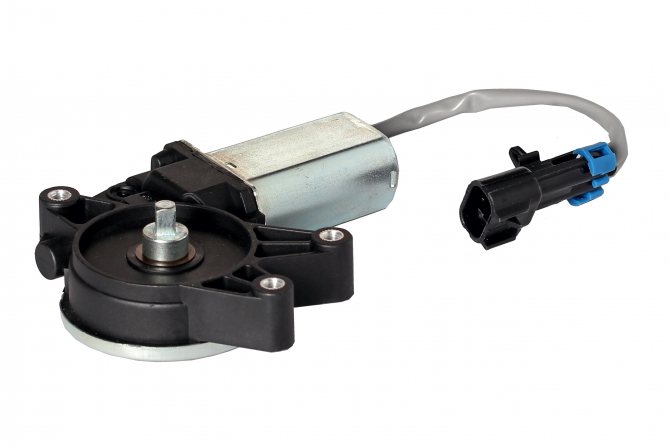

Возможные поломки моторчика
Как правило, схема устройства довольно проста, и отремонтировать его можно в большинстве случаев, однако многие автомобилисты просто приобретают новое устройство, поскольку рынок предлагает большой выбор таких изделий. Тем не менее, в ряде случаев можно обойтись меньшими тратами. Основные неисправности, которые могут затронуть мотор-редуктор:
- Поломка шестерни. Особенно часто такой дефект случается с современными устройствами: многие изготовители начали устанавливать детали из пластика, которые, несмотря на меньший вес, имеют ухудшенные характеристики прочности. В результате такие элементы чаще ломаются и трескаются, и из-за сломанных зубцов образуется так называемое скольжение, когда стекло останавливается на определенной точке и не сдвигается дальше. Чтобы улучшить характеристики прочности, лучше ставить шестеренку из стали, которую можно найти в старых агрегатах или приобрести отдельно.
- Еще одна проблема, затрагивающая мотор-редуктор – истирание щеток. Эти элементы необходимы для снабжения роторного механизма током и представляют собой пару пластин, снабженных медными накладками. Износ щеток происходит по причине постоянного трения и влияния токоразрядов, формирующих искру, и между якорем и этими элементами возникает зазор: это также влияет на характеристики всего устройства.
- Попадание в конструкцию посторонних предметов, начиная от пыли и заканчивая частицами грязи. Обычно они забиваются под обмотку или попадают на контакты, и мотор-редуктор работает не так хорошо, как раньше. В этом случае менять ничего не придется, и потребуется очистить конструкцию, заменить смазочные материалы и обновить слой герметизирующего материала.
Принцип работы электрических стеклоподъемников

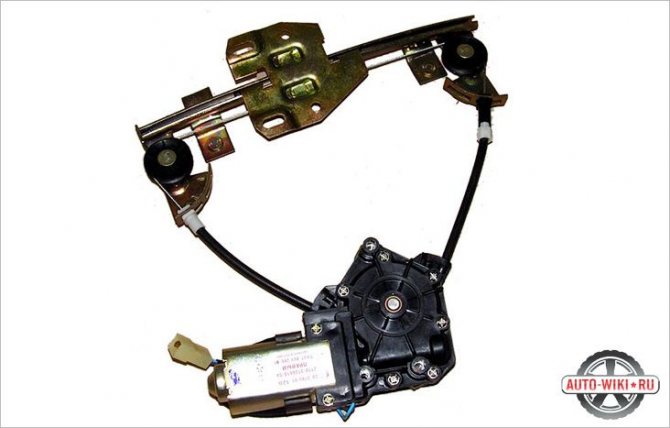

Электростеклоподъемник
Система электрических регуляторов имеет, как правило, трапециевидную конструкцию, обеспечивающую непринужденное опускание и поднимание стекол при нажатии на соответствующие кнопки главного блока выключателей, который либо расположен рядом с водителем, либо внедрен непосредственно в дверные карты. Внутри каждой двери установлен самостоятельно функционирующий мотор, который способен работать в двух направлениях, поднимая стекло вверх и опуская его вниз.
Устройство системы электростеклоподъемников на современных автомобилях включает специальные реле, которые держат под контролем электрический ток, идущий на моторчики стеклоподъемников.
На некоторых моделях машин в дополнение к предохранителю, который защищает всю цепь, предусмотрены автоматические выключатели, предназначенные для каждого из электрических моторчиков в отдельности. Внедрение такого элемента гарантирует исправную работу всей системы электрических стеклоподъемников в случае выхода из строя одного из них.
Как проверить моторчик стеклоподъемника?
1. Стекло стало медленнее подниматься
Если по истечении какого то срока эксплуатации стекло стало подниматься и опускаться медленнее обычного, замедляться, подклинивать — значит механизм нуждается в смазке. В редких случаях это может быть вызвано дефектами электропроводки или плохим заземлением цепи. Обычно первым ломается стеклоподъемник у водительской двери, так как его как правило используют на порядок чаще остальных.
2. Стекло перестало работать совсем
Если стекло на одной из совсем перестало работать, возможны три основных причины. Чаще всего механизм просто заклинивает. В этом случае при нажатии кнопки поднять или опустить стекло происходит падение напряжения в цепях питания автомобиля. Это можно определить с помощью тестера или визуально. Лучше всего это видно по небольшому притуханию лампочек подсветки на приборной панели.
Проверять лучше на выключенном двигателе, ключ должен находится в положении “Включено”. В таком положении питание от аккумулятора поступает на все цепи автомобиля. Итак, если при попытке открыть или закрыть окно лампочки немного теряют в яркости, разборка двери и смазка стеклоподъемника вам поможет.
Если при попытке воспользоваться стеклоподъемником не наблюдается падения напряжения, проблема может скрываться в проводке, предохранителях или пульте управления стеклами. Также может выйти из строя сам моторчик, но это случается крайне редко. Даже на 20 летних автомобилях моторчик водительского стекла вырабатывает свой ресурс на 50-70% и может еще послужить.
Если предохранители в порядке а стеклоподъемник не работает, для его дальнейшей проверки или профилактики в любом случае придется разбирать дверь.
В большинстве машин внутренняя обивка двери крепится на 4-8 шурупах, чаще всего они прикрыты пластиковыми колпачками, под цвет обивки двери.
Аккуратно снимите колпачки и открутите шурупы.
Осмотрите ручки двери, в них тоже есть шурупы которые удерживают не только ручку но и обивку.
Часть обивки может держаться на пластиковых клипсах. обычно это нижняя часть. С клипс обивка снимается сдвигом всей обивки двери вперед, по ходу движения автомобиля примерно на 2-3 см. После снятия обивки со всех креплений, отключите идущие к ней провода в местах разъемов.
Под верхним, декоративным слоем обивки находится слой звукоизоляции. Это полиэтиленовая или резиновая пленка с прорезями для ручек и проводов, приклеенная по всей площади двери. Клей, удерживающий слой звукоизоляции желательно нагреть, например феном. Но если такой возможности нет, нужно просто аккуратно отклеить пленку от поверхности двери.
Сняв слой звукоизоляции вы наконец получаете доступ к техническим прорезям во внутренней стенке двери, через которые можно провести профилактический ремонт или простое смазывание механизма.
Нанесение смазывающих материалов
Для смазывания большей части механизма лучше всего подходит густая смазка типа “Литол 24”. Она обеспечит хорошее скольжение трущихся деталей и защитит их от коррозии на длительный срок. Если на элементах механизма уже есть следы ржавчины, сначала обработайте механизм смазкой-спреем WD-40. ЕЕ свойство выдавливать ржавчину и создавать защитный слой на поверхности, спасло от преждевременной смерти не мало механизмов.
Стеклоподъемник плохо работает
Итак, если стеклоподъемник еще работает, и нуждается в простой смазке: отсоедините от декоративной обивки двери пульт управления стеклами
и подключите его к разъему, к которому он был подключен. Опустите и поднимите стекло, при этом осматривая механизм работы стеклоподъемника. Нанести смазку на трущиеся поверхности механизма
и несколько раз поднимите и опустите стекло. Добавляйте по мере надобности смазочный материал, пока он не распределится по всей поверхности трущихся деталей. Если стеклоподъемник стал работать как положено — можно заканчивать. Удалите остатки смазки с корпуса двери, приклейте на место звукоизолирующий материал и прикрепите внутреннюю обивку. Перед завинчиванием шурупов убедитесь что подключили все идущие к обивке провода в соответствующие разъемы.
Стеклоподъемник заклинило
Если ваш стеклоподъемник заклинило — обработайте механизм и направляющие рельсы спреем WD-40 и подождите несколько минут. Если после этого стеклоподъемник не заработает сам — попробуйте вручную сдвинуть стекло в нужном направлении, одновременно включая и выключая электромотор. После того как вам удалось устранить заклинивание, и стеклоподъемник начал работать самостоятельно, проведите операции описанные в предыдущем абзаце.
Читайте также:
Читать далее: Основные неисправности стартера автомобиля и способы их устранения своими руками
Реакции на нажатие кнопки нет совсем
1. Проверка моторчика
Найдите моторчик стеклоподъемника, отсоедините идущие к нему провода в месте разъема. К моторчику идет два проводка, плюса и минуса на них нет. Полярность на этих контактах меняется в зависимости от того в каком направлении должен вращаться моторчик. Попробуйте подключить к нему питание на 12 вольт, в произвольном порядке.
Для получения необходимого источника питания можно использовать аккумулятор, подключив к нему провода. Или подключите провода через гнездо прикуривателя, используя специальную вилку. С помощью тестера убедитесь в наличии питания 12, 5-14 вольт на проводах которые будете подключать к контактам моторчика.
Если реакции на подключение питания нет, скорее всего неисправен сам моторчик. Это могло произойти из за попадания в него влаги, или выработки ресурса щеток. В этом случае моторчик нуждается в замене или ремонте. Такое случается редко, поэтому тщательно проверьте моторчик и подаваемое на него питание.
2. Проверка питания на привод
Если при прямом подключении моторчик работает, проверьте подачу на него энергии. Подключите тестер к контактам разъема идущего к моторчику и нажмите кнопку открыть/закрыть, если при этом на разъеме есть напряжение 12-14 вольт, это значит что не исправен сам моторчик. Если напряжения нет, убедитесь что стеклоподъемники в других дверях во время тестирования работают.
Если питание не подается только на этот стеклоподъемник: осмотрите проводку внутри двери на предмет повреждений. Осмотрите разъем моторчика и пульта управления стеклами на предмет коррозии. Если на контактах разъема есть следы окисления, очистите контакты и попробуйте включить моторчик пультом. Если коррозии не наблюдается попробуйте снять и аккуратно разобрать пульт, на контактах под кнопками часто образуется нагар, который тоже может быть причиной отсутствия питания на отдельных окнах.
Если у вас нет опыта работы с тонкими механизмами и электроприборами (часами, плеерами, радиоприемниками), лучше не разбирайте пульт, есть рис что вы не сможете его правильно собрать. Если проводка в порядке, а пульт управляет всеми окнами кроме искомого, и моторчик работает при прямой подаче питания, скорее всего неисправен пульт. Пульт можно заменить, отдать на профилактику в автосервис или мастерскую по ремонту электроприборов.
На этом советы по самостоятельному обслуживанию стеклоподъемников можно завершить.
-
Читайте также:
Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.
Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».
В вашем браузере отключены файлы cookies. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.
Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.
Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.
Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.
Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.
Поиск причины поломки стеклоподъемника
Привести в действие стеклоподъемники возможно, когда ключ вставлен в замок зажигания и занимает положение «ON». Если при нажатии на кнопку опускания/поднимания стеклоподъемника ничего не происходит, вероятно, он вышел из строя. Чтобы устранить поломку, необходимо понять, по какой причине возникла данная неисправность.
Блок предохранителей
Проверка системы стеклоподъемников для обнаружения вышедшего из строя элемента осуществляется следующим образом:
- Если электростеклоподъемники отказываются работать, необходимо проверить автоматический выключатель или предохранитель, вполне возможно, что он перегорел.
- Если перестали функционировать исключительно задние стеклоподъемники или если они реагируют на управление только с главного блока (т.е. не работают кнопки на дверях), требуется проверить их на проводимость тока.
- Если неисправность так и не была обнаружена, нужно осмотреть на предмет целостности все провода, соединяющие элементы системы между собой. Если был найден разрыв, следует восстановить соединение.
- Если не удается опустить/поднять только одно стекло при помощи главного блока управления стеклоподъемниками, стоит попробовать сделать это, воспользовавшись кнопками, которые внедрены в обшивку двери. Если стекло получилось сдвинуть с места, то следует проверить на работоспособность главный блок управления стеклоподъемниками.
- Возможной причиной отказа одного из стеклоподъемников может быть выход из строя электрического моторчика. В этом случае стоит проверить его напряжение и проводку, для чего понадобятся схемы электрооборудования автомобиля.
- Следует обратить внимание и на вероятность механического повреждения направляющих, по которым происходит перемещение бокового стекла. Если при осмотре обнаружено, что они погнуты, то, скорее всего, это и есть причина, по которой движение стеклоподъемника затруднено.

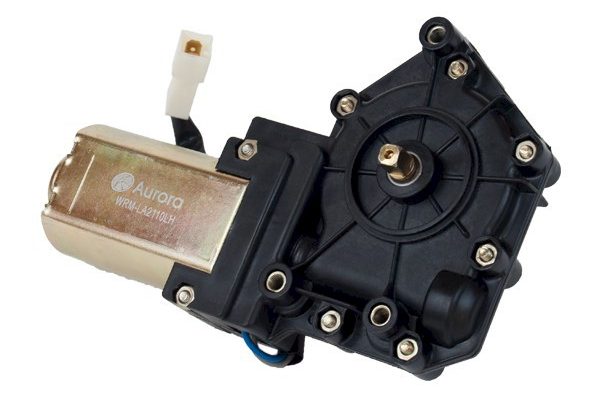

Моторчик
Наиболее часто автовладельцам приходится сталкиваться с проблемами по части проводки, соединяющей между собой элементы системы стеклоподъемников, и выходом из строя электрических моторчиков. Основной причиной их поломки является активное пользование стеклоподъемниками, частое открывание/закрывание стекол, а также устаревание проводки.
Прежде чем устранить возникшую неисправность, придется потратить немало времени на то, чтобы понять, почему не работают стеклоподъемники. Можно отказаться от затеи самостоятельного поиска причины их поломки и обратиться к опытным мастерам по электрике автомобилей. Это лучший вариант решения проблемы в случае отсутствия свободного времени.
https://youtube.com/watch?v=F8L7ZHA4Rpw
Инструкция по замене электродвигателя
Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.
Процесс замены рассмотрен на примере автомобиля Лада Калина:
- Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
- Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
- Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
- Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.
Многие автовладельцы сталкиваются с ситуацией, когда не работает стеклоподъемник на ВАЗ 2114. В результате неисправности, возникает множество проблем, в первую очередь, связанных со снижением комфорта. Несмотря на простоту конструкции механизма стеклоподъемников, их надежность оставляет желать лучшего.
Кроме того, предохранительный блок смонтирован под капотом и находится в непосредственной близости от места, для стока воды. По этой причине, риск попадания влаги в монтажный блок, с последующим замыканием контактов или их окислением, очень высок.
Рассмотрим, почему не работает стеклоподъемник на ВАЗ 2114. Причин может быть несколько:
- Окисление контактных соединений.
- Поломка одного или нескольких элементов управления.
- Потеря питания.
В некоторых случаях, деталь можно починить, а в других – остается только снять нерабочий стеклопоъемник и заменить его новым устройством. Наиболее распространенной причиной поломки стеклоподъемника является выход из строя кнопки. Именно с этой неисправности начнем, в первую очередь.
Как найти причину неисправности и отремонтировать электрический стеклоподъемник на ВАЗ 2114 —
смотрите в видео ниже.
Причина — поломка кнопки
Владельцы автомобилей ВАЗ, со временем, начинают замечать, что работа стеклоподъемников замедляется. Причиной могут быть проблемы с кнопками механизма. Внутри детали, имеется контакт между пластинками, качество которого, с годами, ухудшается. Со временем, контакт вообще может пропасть. Как результат, не работает стеклоподъемник, на ВАЗ 2114 или на другой модели отечественного производителя.
Главная причина, почему кнопка может поломаться — отказ одного из стеклоподъемников. Вероятность того, что обе кнопки выйдут из строя, крайне низка. Стоит отметить, что упомянутые детали имеют идентичную конструкцию, что дает возможность для эксперимента. Вместо неисправного элемента, можно установить кнопку с заведомо исправной детали.
Как вариант, выполните замену на двери водителя, для чего, с помощью ножа или плоской отвертки, подденьте кнопки и демонтируйте их из фишек. Далее, установите, на место поломанной, исправную кнопку и подключите ее. Если ранее неисправный стеклоподъемник начал работать, то причина проблемы лежит в кнопке, и ее необходимо заменить (отремонтировать).
Как сделать ремонт кнопки стеклоподъемника?
Наиболее простой путь — сходить в любой автомобильный магазин и приобрести, для замены, новую кнопку. При отсутствии средств или нежелании тратить деньги, идите другим путем — демонтируйте вышедшую из строя кнопку и отремонтируйте ее. Суть восстановительных работ подразумевает зачистку и восстановление качества контактов. К слову, такие манипуляции могут помочь, при замедлении работы стеклоподъемника.
- Подготовьте рабочее место, где будет производиться работа. Оно должно иметь хорошее освещение.
- Осмотрите изделие. На корпусе, с двух сторон, предусмотрены защелки, которые необходимо загнуть и демонтировать верхнюю часть.
- Снимите «качельку», для чего нажмите на нее.
- Демонтируйте металлические пластинки.
После выполнения рассмотренной работы, вы получаете доступ к плате. Достаньте ее, путем выпаивания. С помощью маркера, сделайте пометки, чтобы в будущем не ошибиться с установкой. Демонтированную плату уберите в сторону и сделайте следующие шаги:
- Отогните контакты, которые находятся сверху и прижимаются к нижней контактной группе. Суть действия в том, чтобы получить достаточный зазор для очистки.
- Зачистите контакты, с помощью наждачной бумаги.
- Соберите кнопку в последовательности, обратной разборке механизма.
- Установите кнопку в машину, после чего проверьте ее работоспособность.
Если все сделано правильно, то кнопка сработает и будет выполнять свои задачи, не хуже новой детали.
Видео: Ремонт кнопки стеклоподъёмника
Неисправность в блоке предохранителей
Одной из причин, почему не работает стеклоподъемник на ВАЗ 2114, является проблема с монтажным блоком. Откройте крышку блока и, с помощью нанесенного на ней рисунка, определите местоположение интересующего предохранителя. Оцените состояние вставки плавкой, через которую питаются стеклоподъемники. Если она целая, проверьте реле.
Осмотрите состояние ножек реле и предохранителя. На них не должно быть налета. При наличии такового, используйте WD-40, но лучше демонтировать блок полностью и, лишь после этого, произвести его очистку. Наличие налета является свидетельством попадания внутрь влаги, что приводит к ухудшению проводимости контактов. Если добросовестно подойти к удалению налета, то стеклоподъемники заработают. Минус в том, что, после очередных осадков, ситуация может повториться — появится налет, а механизм перестанет работать.
Для проверки реле, установите на его место заведомо исправное устройство, такого же типа. К примеру, можно взять реле, через которое питается фара дальнего света. Если после перестановки, стеклоподъемники начали работать, выбросьте вышедшее из строя реле, купите и поставьте новую деталь.
Если проверка предохранителя показала, что тот сгорел, замените деталь и проверьте работоспособность стеклоподъемников. Если механизм начал работать, проблема решена. На отечественных машинах ВАЗ, бывают ситуации, когда предохранители сгорают, без какой-либо причины.
Хуже, если вы поставили новую вставку плавкую, а она сразу перегорела. Это свидетельствует о наличии замыкания в цепи. Причиной может быть перебитый провод или поврежденная изоляция, из-за чего «плюс» попадает на массу машины. В таком случае, решение проблемы лучше поручить опытным автоэлектрикам.
Видео: Ремонт электрического стеклоподъёмника на Ваз 2114
Если видео не показывает, обновите страницу или
Прочие причины поломки стеклоподъемников
Если не работает стеклоподъемник на ВАЗ 2114, обратите внимание на исправность моторчика механизма. Бывают ситуации, когда в нем ломается червячный механизм, и тогда, при нажатии на кнопку подъема/опускания стекол, слышен сильный шум. При этом, стекла не двигаются. Если ничего не предпринимать, то моторчик может и вовсе перегореть.
Механизм стеклоподъемника ломается редко, но такое также случается. Определить неисправность можно, по подергиванию стекла, но без нормального перемещения вверх или вниз. Одновременно с этим, слышен шум от моторчика.
Причины неисправности
Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.
Подробное устройство системы ЭП
Сбои в электрике
В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы. Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора. Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.
