Система отопления, вентиляции и кондиционирования воздуха Део Нексия

Принципы функционирования печки

Вентиляция салона начинается с воздухозаборника, который находится под лобовым стеклом, внутри защитного короба. Такая конструкция обеспечивает постоянный приток свежего воздуха, независимо от работы отопителя. Водитель может включить печку, что усилит эффект проветривания или согревания салона автомобиля. Чтобы подробнее узнать, как работает второй вариант, рассмотрим схему климат системы Нексии.

Устройство печки Дэу Нексия

Схема печки Daewoo Nexia, которая производит отопление салона, состоит из следующих элементов:

1. Радиатор отопителя. Главный элемент системы обогрева салона автомобиля. Устройство изменяет температуру захватываемого с улицы воздуха, чем обеспечивает прогрев машины и обдув лобового стекла. Процесс происходит благодаря взаимодействию разогретого антифриза и стенок обогревателя. Поэтому важно, чтобы охлаждающая жидкость достигла отметки в 85-90 градусов.
2. Вентилятор. На большой скорости водители предпочитают отключать этот элемент, так как воздух попадает в систему самостоятельно. Если же автомобиль стоит на месте, то приходится использовать нагнетатель, который состоит из моторчика и крыльчатки.
3. Заслонка терморегулятора. Элемент, который помогает водителю контролировать количество воздуха, направляемого напрямую через радиатор отопителя. Если уменьшить зазор, то в салоне станет прохладнее и наоборот. Управление осуществляется с общего модуля.
4. Исполнительный элемент. Наиболее важная деталь в модуле отопителя, которая позволяет владельцу ТС направлять воздушные потоки в разных направлениях. Принцип работы заключается в переключении заслонок, которые открывают или закрывают магистрали.
5. Патрубки, тяги. С помощью них обеспечивается подача разогретой охлаждающей жидкости, необходимой для создания теплого воздуха в климатической системе Дэу Нексия.

Если с элементами системы отопления на Дэу Нексия, все понятно, то остается разобраться в особенностях управления этим элементом автомобиля.

Подготовка к замене радиатора печки

Снимать радиатор печки на «Дэу Нексия», впрочем, как и на любом другом автомобиле, — занятие малоприятное. Во-первых, потребуется много времени, чтобы разобраться в путанице проводов и механизмов, а во-вторых, придётся подписывать чуть ли не каждый жгут, идущий от печки, чтобы потом не перепутать его при монтаже.

Подготовительный этап работы — это проведение следующих операций:

1. Установка автомобиля на смотровой яме.
2. Отключение минусовой клеммы АКБ.
3. Снятие защиты с двигателя (чтобы было удобно подбираться к патрубкам радиатора).

Все без исключения работы с системами охлаждения и отопления подразумевают слив антифриза
После подготовки машины к работе можно приступать к снятию радиатора печки.

Какие инструменты будут нужны

Разборка центральной панели и снятие хомутов на патрубках требуют только отвёрток, но самых разных — как крестовых, так и прямых, как маленьких, так и очень крупных. Поэтому придётся запастись большим количеством самых разных отвёрток. Из слесарного инструмента нужна только трещотка на «7». Других ключей или вспомогательных приспособлений не понадобится.

Трещотка на «7» — основный инструмент при замене радиатора печки

Какие радиаторы отопления устанавливаются на «Дэу Нексия»

Многие владельцы «Дэу Нексия» даже после небольшого периода пользования машиной замечают, что заводской радиатор не очень хорошо справляется со своей задачей. Разумеется, без нормального отопления салона пользоваться машиной зимой крайне некомфортно. Поэтому автолюбители задаются вопросом: а какие радиаторы отопления, будучи установлены на «Нексию», станут работать лучшего заводского?

Главное достоинство отопительной системы «Дэу Нексия» заключается в том, что в неё удобно входит радиатор печки с любых других моделей. Единственный нюанс — должны совпадать размеры узлов и расположение патрубков.

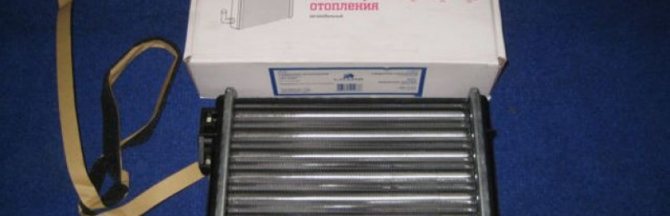

Традиционно для замены «родного» радиатора отопителя используются изделия . Однако продукция компании довольно дорогая, поэтому не каждый автолюбитель может себе позволить такую замену. Бюджетных вариантов всего два:

• установить на «Нексию» радиатор печки с «Ланоса»;
• подключить радиатор печки с ВАЗ-2106.

«Лузар» — отечественный производитель агрегатов и механизмов для различных моделей автомобилей

Определившись с выбором модели, стоит обратить внимание на материал, из которого сделан радиатор, и на качество сборки самого изделия. Радиаторы отопительной системы могут быть выполнены из меди, латуни или алюминия.

Изделия из любого материала обладают примерно одинаковыми рабочими характеристиками и хорошо проводят тепло. То есть главный критерий выбора — это всё-таки качество сборки. Если радиатор имеет ровные швы по краям и целостную структуру, то и работать он будет дольше.

Большинство автолюбителей считает, что медные радиаторы отопления служат дольше алюминиевых и латунных, но на самом деле срок службы у них примерно одинаковый

Особенности управления печкой Daewoo Nexia

Отопительная система на рассматриваемом автомобиле функционирует отдельно, без привязки к кондиционеру. Печка согревает и вентилирует салон, предотвращая запотевания лобового и боковых окон.

Иногда водители включают кондиционер при включенной печке. Это позволяет быстро освежить воздух в салоне автомобиле и продолжить греть стекла от запотевания. Особенностью управления климат системой на Daewoo Nexia является тот факт, что охлаждение и обогрев находятся в одном модуле. Поэтому водителю достаточно воспользоваться регуляторами, которые находятся на панели приборов, чтобы контролировать температуру внутри машины.

Управление печкой Дэу Нексия осуществляется с помощью следующих элементов, которые можно найти на панели приборов:

• переключатель скорости вращения вентилятора. Регулировка происходит в сторону уменьшения или увеличения этого показателя. Причем настройка не гибкая и ограничена четырьмя позициями;
• включение режима рециркуляции потоков воздуха;
• регулировка температуры с помощью поворотов заслонки;
• включение системы кондиционирования;
• регулятор направления воздушных поток внутри салона, например «Ноги-Лицо».

При этом на режимы печки Дэу Нексия не влияет положение регулятора температуры поступающего воздуха. Четыре скорости работы вентилятора изменяются с помощью разности в подачи напряжения на моторчик. При этом заслонка меняет свое положение с помощью привода, а терморегулятор связывается тросиком с исполнительным элементом.

Рециркуляция

Система отопления Daewoo Nexia подразумевает наличие функции рециркуляции воздуха. Это режим, который подразумевает использование воздуха из салона, а не с улицы. Это актуально в тех случаях, когда автомобиль проезжает зону сильной задымленности или загазованности. Важно при этом закрыть все окна, иначе смысла в переключении не будет.

При этом водитель и пассажиры могут почувствовать головную боль, если такой режим включен дольше 15 минут. Это обусловлено тем, что кислород в автомобиль не поступает, а концентрация углекислого газа превышает норму. Поэтому рециркуляция используется только в крайних случаях, когда снаружи, например, сильная задымленность и приходится предпринимать действия, чтобы вредные химические соединения не попали в автомобиль. Как только машина преодолела опасную зону, режим отключают.

Опытные водители знают о том факте, что при низкой температуре на улице, использование рециркуляции приведет к быстрому запотеванию и последующему замерзанию стекол. Такой процесс может привести к аварийной ситуации на дороге, особенно если автомобиль движется быстро. Поэтому в сильные морозы лучше отказаться от использования режима, даже если это необходимо из-за задымления.

Видео: Блок климата Daewoo Nexia — что там ломается!

Отдельно стоит отметить, что на автомобилях, которые выше классом Дэу Нексии, рециркуляция используется автоматически во время мойки лобового стекла. Омывающая жидкость не всегда имеет приятный запах, а ее испарение происходит в непосредственной близости от воздухозаборника. Поэтому реализована система, которая включает забор воздуха из салона.

В заключении стоит сказать, что устройство печки не представляет собой чего-то сложного. Блок управления климатом понятен для водителей, даже если за рулем транспортного средства новичок.

Замена радиатора печки

Менять печной радиатор приходится не чаще, чем раз в 6–8 лет эксплуатации автомобиля.

Поэтому велика вероятность того, что владелец в принципе никогда не столкнётся с такого рода проблемой. Замена радиатора печки требуется в тех случаях, когда он начинает подтекать или перестаёт обогревать салон.

Знаю, сам менял — по книжке, на самом деле все проще, чем там написано. Торпеду не надо снимать, просто снять бардачок (чтобы места побольше было). Снимаешь пластиковые кожухи (там винтики на 7), под капотом отсоединяешь трубки, которые идут к нему, и вытаскиваешь радиатор. Я не знал, как менять, никто не подсказывал, сменил за 8 часов (в общей сложности): 3 дня зимой — по несколько часов, очень холодно было -20 градусов. Только антифризом запасись, т. к. выльется какая-то часть.

Мракобес

Где располагается

Радиатор печки «Дэу Нексия» расположен точно по центру салона. Если быть точнее, то он «спрятан» за передней панелью автомобиля (как раз там, где выходят кнопки управления температурными режимами в салоне и вентилятором). Радиатор практически соприкасается со стенкой моторного отсека.

Из-за такого расположения менять печной радиатор не очень удобно — требуется разбирать чуть ли не всю центральную панель. Однако существует и альтернативный способ выполнить эту задачу — работать из полости моторного отсека.

Радиатор отопления находится за панелью управления

Как снять радиатор печки своими руками

Вопреки расхожему мнению, замена радиатора печки на «Дэу Нексии» не связывается с демонтажом рулевого колеса или разборкой центральной панели. Благодаря удобному расположению самой печки все работы можно будет произвести под днищем автомобиля на смотровой яме или эстакаде.

Порядок действий:

1. Снять напольную консоль (она будет мешать свободному доступу к радиатору).
2. Через моторный отсек нужно снять патрубки с радиатора. Каждый патрубок легко снимается, если сначала ослабить, а потом выкрутить до конца крепёжные болты.
3. Сразу же после снятия каждого патрубка нужно заблокировать отверстие в радиаторе печки — можно использовать подготовленную резиновую заглушку или обычный кусок ветоши.
4. Из-под днища машины нужно снять переходное устройство от радиатора.
5. Далее демонтировать металлические хомуты, которые крепят кожух радиатора к кузову.
6. Пальцами нужно отогнуть фиксаторы кожуха и вытянуть на себя сам радиатор печки.

Фотогалерея: основные этапы демонтажа печного радиатора

Сначала патрубки отсоединяются от бачка расширения, потом — от радиатора Печной радиатор должен быть заблокирован, чтобы охлаждающая жидкость не вытекала Вытаскивать печной радиатор нужно аккуратно, чтобы не повредить кожух

Как установить новый радиатор

Установка нового радиатора печки осложняется только подключением патрубков. В целом процедура достаточно проста:

1. На патрубках поменять уплотнительные колечки.
2. Вставить новый радиатор в старый кожух.
3. Зафиксировать кожух внутри кузова, лучше всего использовать новые хомуты.
4. Подключить переходник.
5. Подсоединить два патрубка (главное, не перепутать, какой из них отвечает за подачу, а какой — за отвод охлаждающей жидкости).
6. Установить обратно напольную консоль.
7. Залить антифриз в бачок расширения.
8. Подключить минусовую клемму на аккумуляторе.

После этого можно завести автомобиль и убедиться в правильности своих действий.

Фотогалерея: основные этапы монтажа печного радиатора

Для облегчения работы можно залить в новый радиатор небольшое количество используемого антифриза К радиатору подходят только два шланга — один на подачу, другой — на отвод антифриза Можно использовать слитый антифриз снова, если он не имеет осадков

Как уже было сказано выше, не вполне справляется с возложенными на него обязанностями. Поэтому, чтобы не сидеть в мороз в непрогретой машине, владельцы «Нексии» придумывают самые разные способы устранить этот недостаток авто.

Дополнительный радиатор печки позволит создать в салоне автомобиля оптимальные условия для пребывания там людей

Для чего нужна дополнительная печка

Вторая (или дополнительная) печка — это самый простой способ создать нормальные температурные условия в машине. Есть и другие варианты получения тёплого салона (установка второй помпы или корректировка термостата). Но дополнительная печка легче других устройств справляется с поддержанием тепла в автомобиле, поэтому владельцы «Нексии» обычно прибегают к этому варианту.

Дополнительная печка будет качественнее обогревать салон даже при самых низких температурах. А это означает, что можно ездить зимой без верхней одежды и не испытывать дискомфорта.

Как установить вторую печку в автомобиле

Перед тем как устанавливать дополнительный радиатор отопления, нужно провести работу по сбору необходимых материалов. Так, для монтажа узла обязательно потребуются:

• радиатор от ВАЗ-2106 или ВАЗ-2109;
• два шланга по 1 метру каждый;
• два тройника для соединений;
• шаровый кран;
• два штуцера для крана;
• металлические хомуты;
• изолон (желательно с фольгированной поверхностью);
• уплотнитель для дверей.

Все работы проводятся при слитом антифризе, снятой клеммой «-» и на смотровой яме.

Снятие контакта с клеммы «-» — это обязательное правило безопасности при работе с радиатором

Процедура установки — это выполнение следующих работ:

1. Снять защиту двигателя.
2. Под ней располагается кожух отопительной системы — открутить болты, снять кожух.
3. Удалить заслонку рециркуляции.
4. Дополнительный радиатор установить к основному.
5. Весь низ под устройствами проложить изолоном, закрыть также и отверстие для рециркуляции антифриза по системе.
6. Вторая печка должна стоять чуть выше первой, между ними также проложить слой изолона для качества теплопроводности.
7. К печке подключить два шланга, хорошо зафиксировать их хомутами.
8. Эти шланги через тройники подключить к шлангам основного радиатора печки. Место подсоединения роли не играет.
9. После этого печку подключить к свободным разъёмам в блоке управления.
10. Кожух системы прикрутить к кузову.

Принцип работы системы отопления «Дэу Нексии»

Система обогрева в автомобиле устроена следующим образом. Двигатель машины в процессе работы нагревается. Для его охлаждения используется антифриз, заливаемый в охлаждающую рубашку мотора. Эта жидкость нагревается вместе с мотором, а нагревшись, уходит в главный радиатор автомобиля. Оттуда по системе патрубков горячий антифриз поступает в малый радиатор печки, обдуваемый небольшим вентилятором. Тепло оттуда через специальные воздуховоды поступает в салон и обогревает его. В задних дверях автомобиля находятся вытяжные отверстия, необходимые для вентиляции салона. Через них избыточное тепло уходит наружу.

Основные неисправности системы отопления «Дэу Нексии»

Причин, по которым печка может перестать обогревать салон автомобиля, существует множество. Перечислим самые распространённые.

Засорение печного радиатора

Радиатор отопителя, как и любая другая деталь, со временем приходит в негодность. Обычно это случается из-за использования некачественного антифриза с обилием примесей. Они образуют слой накипи на трубках радиатора и его пропускная способность начинает снижаться. В конце концов, жидкость перестаёт поступать в радиатор и в салоне становится холодно, несмотря на то, что вентилятор отопителя работает в штатном режиме. Проблема устраняется заменой радиатора.

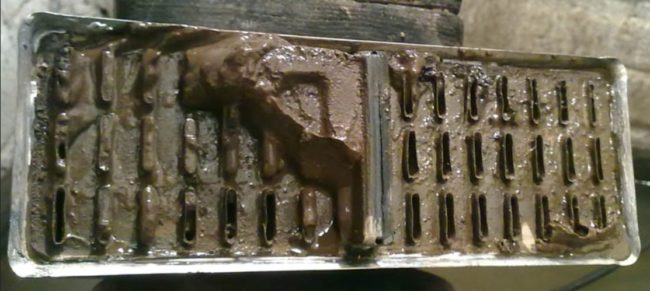

В решётке радиатора «Нексии» хорошо виден толстый слой накипи и грязи

Воздушная пробка в системе отопления

Обычно поломка возникает, когда пропадает герметичность какого-нибудь патрубка в системе отопления. Когда туда попадает воздух, циркуляция антифриза нарушается, и он просто не доходит до печного радиатора. Решением является полный слив антифриза и последующая продувка системы отопления сжатым воздухом.

Из-за разрывов патрубков воздуховода в отопительном радиаторе «Нексии» могут возникнуть воздушные пробки

Поломка вакуумного переключателя

Вакуумный переключатель на «Нексии» — устройство надёжное, однако крепёжные планки, на которых он держится, довольно тонкие и часто ломаются. Это может привести к тому, что воздухозаборная заслонка просто перестанет открываться и нормальная циркуляция тёплого воздуха в салоне нарушится. Для устранения проблемы водителю придётся приобретать новый вакуумный переключатель, так как по отдельности крепёжные планки для него не продаются.

Разрушение подшипников электромотора

Как уже говорилось выше, центральный вал отопительного электромотора с крыльчаткой подвешен на двух шариковых подшипниках, которые со временем могут разрушиться. Если это произошло, то водитель после включения печки услышит характерный скрип, постепенно переходящий в громкий скрежет. Решить проблему можно только заменой печного электромотора, поскольку подшипники к нему по отдельности не продаются.

Подшипники на печных электромоторах «Нексии» часто выходят из строя

Печка не дует в ноги

Такая поломка случается, когда выходит из строя вакуумный переключатель, управляющий заслонками. После этого заслонки опускаются в крайнее нижнее положение. В результате доступ горячего воздуха к ногам пассажира и водителя перекрывается практически полностью. Проблема решается снятием бардачка и заменой вакуумного переключателя.

Система охлаждения Daewoo Nexia N150

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из расширительного бачка, насоса охлаждающей жидкости, рубашки охлаждения двигателя, термостата, соединительных шлангов и радиатора с электрическим вентилятором. К системе охлаждения подсоединен радиатор отопителя. Заправляется система охлаждающей жидкостью через горловину расширительного бачка.

Расширительный бачок служит для поддержания постоянного уровня охлаждающей жидкости в системе охлаждения. При нагревании жидкость в системе охлаждения расширяется, и часть ее вытесняется в расширительный бачок. По мере остывания двигателя жидкость из бачка перетекает в систему охлаждения. В расширительный бачок также вытесняется воздух при заправке системы жидкостью. Бачок изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень охлаждающей жидкости. На стенку расширительного бачка нанесены метки МАХ и MIN, между которыми должен находиться уровень жидкости на холодном двигателе. К верхним патрубкам бачка подсоединены пароотводящий шланг, соединяющий бачок с радиатором, и шланг отвода жидкости из блока подогрева дроссельного узла. Нижний патрубок бачка соединяется наливным шлангом с подводящей трубой насоса.

Система охлаждения двигателя F16D3: 1 — пароотводящий шланг; 2 — отводящий шланг радиатора; 3 — электровентилятор; 4 — радиатор системы охлаждения; 5 — подводящий шланг радиатора; 6 — крышка термостата; 7 — подводящий шланг радиатора отопителя; 8 — отводящий шланг радиатора отопителя; 9 — шланг отвода жидкости от блока подогрева дроссельного узла; 10 — наливной шланг; 11 — расширительный бачок; 12 — подводящая труба насоса системы охлаждения

Герметичность системы охлаждения обеспечивается впускным и выпускным клапанами в крышке расширительного бачка.

Выпускной клапан поддерживает повышенное, по сравнению с атмосферным, давление в системе на горячем двигателе. За счет этого повышается температура кипения жидкости и уменьшаются паровые потери. Впускной клапан открывается при понижении давления в системе на остывающем двигателе. При этом уровень охлаждающей жидкости в расширительном бачке снижается.

Циркуляцию жидкости в системе охлаждения обеспечивает насос охлаждающей жидкости. Насос охлаждающей жидкости — лопастной, центробежного типа, приводится зубчатым ремнем привода ГРМ. Состоит из корпуса с крыльчаткой и зубчатого шкива. На двигателе F16D3 жидкость поступает к насосу через подводящую трубу, расположенную на задней стенке блока цилиндров под впускным трубопроводом. Из насоса жидкость под давлением подается в рубашку охлаждения двигателя, а оттуда к патрубку головки блока цилиндров, на котором установлен термостат.

Термостат способствует ускорению прогрева двигателя, автоматическому поддержанию его теплового режима в заданных пределах и регулирует количество жидкости, проходящей через радиатор.

Узлы системы охлаждения двигателя A15SMS (вид двигателя сзади): 1 — подводящая труба насоса системы охлаждения; 2 — патрубок наливного шланга расширительного бачка; 3 — патрубок отводящего шланга радиатора отопителя; 4 — патрубок подводящего шланга радиатора отопителя; 5 — перепускной шланг; 6 — патрубок шланга отвода жидкости от блока подогрева дроссельного узла; 7 — шланг подвода жидкости к блоку подогрева дроссельного узла; 8 — тройник

На непрогретом двигателе клапан термостата закрыт и перекрывает выпускной патрубок крышки корпуса термостата, ведущий к радиатору системы охлаждения. При этом вся жидкость циркулирует по рубашке охлаждения двигателя. Часть жидкости из рубашки охлаждения по шлангу, подсоединенному к патрубку головки блока, поступает в радиатор отопителя, а затем возвращается к насосу. В блок подогрева дроссельного узла жидкость поступает через шланг, подсоединенный к штуцеру корпуса термостата, а оттуда — в расширительный бачок и затем возвращается к насосу. В этом случае жидкость циркулирует по малому кругу. На двигателе A15SMS жидкость поступает к насосу через подводящую трубу, расположенную на задней стенке блока цилиндров под впускным трубопроводом. Из насоса жидкость под давлением подается в рубашку охлаждения двигателя, а оттуда — к выпускному патрубку головки блока цилиндров, под которым находится термостат. На непрогретом двигателе клапан термостата закрыт и перекрывает выпускной патрубок, ведущий к радиатору системы охлаждения. При этом вся жидкость из головки блока цилиндров через перепускной шланг (надетый на патрубок впускного трубопровода) попадает в тройник и из него — в радиатор отопителя и блок подогрева дроссельного узла, минуя радиатор системы охлаждения, а затем возвращается к насосу — малый круг циркуляции. По мере прогрева двигателя (F16D3 или A15SMS), при температуре жидкости (87±2)°С клапан термостата начинает перемещаться, открывая выпускной патрубок головки блока цилиндров и пропуская поток жидкости в радиатор системы охлаждения. При температуре 102 °С клапан термостата полностью открывается и жидкость поступает в радиатор системы охлаждения, где отдает тепло окружающему воздуху. Движение жидкости через рубашку охлаждения двигателя и радиатор системы охлаждения образует большой круг циркуляции. Через блок подогрева дроссельного узла и радиатор отопителя жидкость циркулирует постоянно и не зависит от положения клапана термостата. Радиатор системы охлаждения состоит из двух вертикально расположенных пластмассовых бачков, соединенных алюминиевыми трубками с охлаждающими пластинами, расположенными в один ряд. Жидкость поступает в радиатор через патрубок правого бачка, а отводится через патрубок левого бачка. Для слива охлаждающей жидкости предназначено сливное отверстие, закрытое пробкой. Электровентилятор системы охлаждения включается по сигналу электронного блока управления (ЭБУ) двигателем через реле.

При температуре охлаждающей жидкости выше 90 °С или при включении кондиционера (независимо от температуры охлаждающей жидкости) ЭБУ через реле низкой скорости включает вентилятор на низкую скорость вращения. В цепи включения низкой скорости вентилятора после реле введен дополнительный резистор, установленный в блоке резисторов. При температуре охлаждающей жидкости выше 105 °С или достижении определенного давления хладагента на выходе из компрессора кондиционера, а также в зависимости от скорости движения автомобиля ЭБУ через реле высокой скорости включает вентилятор на высокую скорость вращения.

Для контроля температуры охлаждающей жидкости в системе охлаждения установлен датчик указателя температуры охлаждающей жидкости.

Снятие блока управления печкой на «Дэу Нексии»

Управление печкой и кондиционером на автомобиле скомпоновано в один контрольный модуль, расположенный на приборной панели, справа от водителя. Кнопки этого модуля выходят из строя довольно редко. Однако необходимость снять блок управления может возникнуть при поломке вакуумного переключателя, о котором упоминалось выше. Ничего сложного в демонтаже блока нет, и для работы понадобится только плоская отвёртка.

Последовательность демонтажа контрольного блока

Чтобы извлечь сломанное устройство, разумновоспользоваться рекомендациями опытных ремонтников:

• Из центрального воздуховода, находящегося над контрольным блоком, вручную вынимаются два дефлектора, затем снимается пластиковая рамка воздуховода, удерживаемая двумя защёлками.

  Рамка и дефлекторы воздуховода «Нексии» сняты, есть доступ к проводам контрольного блока

• Просунув руку через отверстие центрального воздуховода, нужно отсоединить от контрольного блока все вакуумные трубки и тросики заслонок.

  После отсоединения проводов контрольный блок «Нексии» можно поддеть отвёрткой и извлечь из штатного места

• Теперь контрольный блок поддевается плоской отвёрткой и извлекается из своей ниши.

  На верхней части блока климат-контроля «Дэу Нексии» хорошо виден каталожный номер

Видео: снятие блока климат-контроля с «Нексии»

Установка дополнительной печной помпы на «Дэу Нексию»

Поскольку система отопления на машинах рассматриваемой марки никогда не отличалась большой мощностью, многие владельцы прилагают дополнительные усилия для утепления своего автомобиля. Одним из способов увеличения мощности отопителя является установка дополнительной помпы. Как правило, устанавливают помпу от ГАЗели.

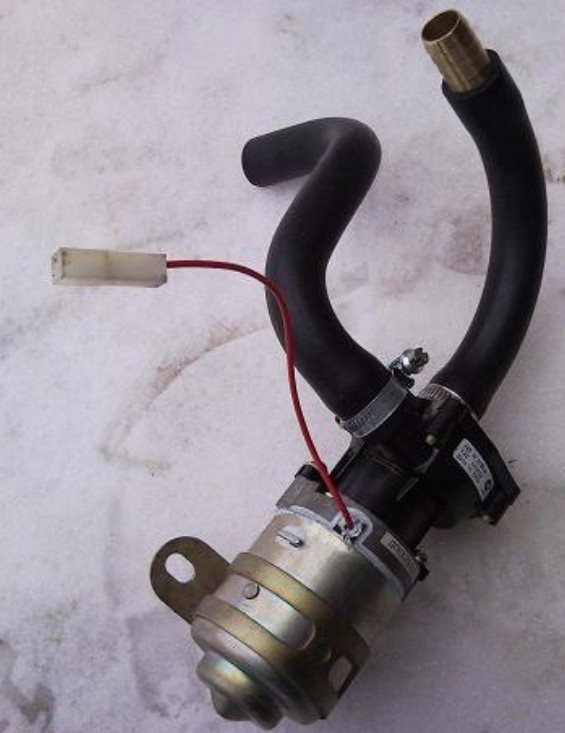

В качестве дополнительной помпы на «Нексию» устанавливают помпу от ГАЗели

Последовательность установки дополнительной помпы

Порядок установки устройства:

1. Прежде всего следует чётко представлять себе, что именно предстоит сделать, а затем нарисовать схему монтажа дополнительной помпы.

   Основные элементы, которые необходимо учитывать, подключая дополнительную помпу на «Нексию»

2. Теперь необходимо открыть капот и отыскать там патрубок, идущий от отопителя к мотору. Шланг разрезается в месте сгиба (но перед этим желательно пережать его стальными хомутами до и после места разреза, для того, чтобы антифриз не вытекал). Концы разрезанного патрубка надеваются на дополнительную помпу. Хомуты, удерживающие антифриз, снимаются.

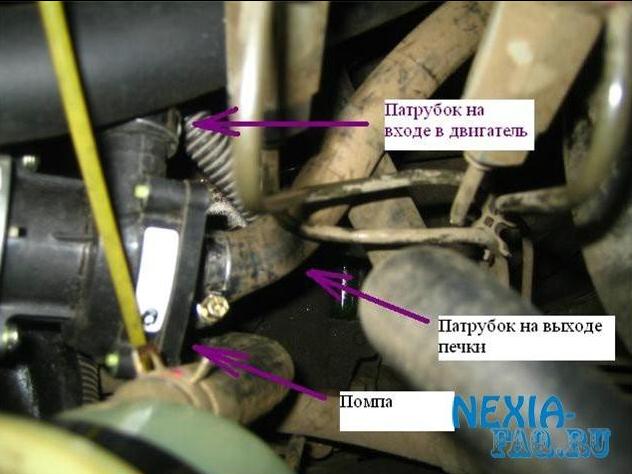

   Дополнительная помпа «Нексии» успешно подключена к антифризным патрубкам, осталось подать питание

3. Соединённая с патрубками дополнительная помпа прикрепляется к трубе кондиционера с помощью пластикового хомута. Для того чтобы помпа не перетёрла трубку кондиционера, под неё рекомендуется подложить небольшой кусочек толстой резины.

   Помпа прикручивается пластиковым хомутом к патрубку кондиционера «Нексии»

4. Далее к помпе следует подключить реле, которое будет её активировать. Подключённое реле удобнее всего прикрепить к колодке электроконтактов, которая располагается рядом с воздуховодом.

   Реле помпы лучше всего устанавливать на контактную колодку у воздуховода

5. Плюсовой контакт, отвечающий за включение этого реле, заводится в салон на отдельную кнопку (питание на которую удобнее всего провести с замка зажигания).

Видео: ставим дополнительную помпу на «Нексию»

Отопитель на автомобиле «Дэу Нексия» трудно назвать совершенным устройством. Печка способна доставить водителю массу проблем, особенно если она эксплуатируется давно. К счастью, большинство из них можно решить самостоятельно, не прибегая к дорогостоящим услугам специалистов сервисного центра.

Ремонт и доработка печки

Видео: Инструкция по снятию блока управления печкой (блок климат контроля) Daewoo nexia

Даже исправный отопитель Daewoo Nexia не может в полной мере обогреть салон. Что ощутимо уже при температуре за бортом в -15°. Улучшить печку Дэу Нексия можно путем установки дополнительного механизма — водяной помпы от автомобиля ГАЗель.

Выбор на ГАЗель пал по причине:

1. Оптимального соотношения «цена – качество».
2. Мощность, эффективность из расчета на кубатуру обогрева.
3. Относительно длительный ресурс эксплуатации.

Последовательность действий при установке

1. Машину помещаем в периметр ремонтной зоны, принимаем первоочередные меры безопасности, фиксируем задний ряд колес;
2. Открываем капот, сливаем антифриз с системы (порядок описан выше);
3. Патрубок подачи, идущий от радиатора, разрезаем пополам;
4. Место разреза соединяем помпой, фиксируем стяжку металлическими хомутами.
5. После физической установки помпы, ее фиксации, подаем питание. Вероятное место крепления — труба кондиционера на пластиковые стяжки. Чтобы предотвратить замерзание помпы при активном кондиционере, подкладываем резиновую прослойку.
6. Завершающий этап: подключение реле для подачи тока. Удобнее всего фиксировать к колодке контактов возле воздуховода. Плюс заводим в салон на отдельную механическую кнопку, в области расположения замка зажигания. Минус крепим на кузов.

Водителю на заметку. Установить помпу можно не сливая тосол с системы. Предварительно пережимаем место надреза стяжками для снижения давления, предотвращения утечки.

Принцип функционирования системы отопления

Вентиляция салона осуществляется через воздухозаборник, находящийся внутри защитного короба, расположенного в зоне лобового стекла. Помимо этого, предусмотрено ещё принудительное вентилирование, которое обеспечивает работающий нагнетатель печки. Направление воздушных потоков регулируется вращением дефлекторов отопителя и входящих в их конструкцию специальных створок, меняющих своё положение относительно оси. Кузов вентилируется через вытяжные отверстия, которые находятся в задних дверях.

Особенности управления обогревом

Стоит заметить, что печка Дэу Нексия функционирует независимо от кондиционирования воздуха, полноценно обогревая салон автомобиля, а также вентилируя его при необходимости, предотвращая замерзание лобового, боковых стёкол за счёт их постоянного обдува подогретым радиатором отопителя воздухом. Помимо этого, печка может функционировать также при включенном кондиционере. Например, его включают, чтобы немного снизить температуру внутри не выключая обогревателя. Особенностью конструкции климатической системы Нексии, является то, что элементы обогревателя и охладителя воздуха составляют единый модуль, управление которым осуществляется при помощи расположенных на центральной панели регуляторов обогревателя.

Рекомендации по уходу и обслуживанию

Чтобы печной отопитель был исправен, работал на полную мощность, следует:

• строго соблюдать интервалы проведения профилактики, диагностики. Изготовитель рекомендует каждые 25000 км;
• заправлять в систему качественный тосол отечественного производства или антифриз. Ремонт печки Дэу Нексия затратный, не менее 3 тыс. рублей;
• всегда следите за уровнем жидкости в расширительном бачке. Не допускайте ниже минимального объема, так как это приводит к повышению рабочей температуры, закипанию мотора;
• не экономьте на обслуживании, не заливайте дистиллированную, проточную воду в систему охлаждения.

С наступлением зимнего периода, автомобилисты начинают пользоваться отопителем. Но в жизни случается так, что печка Дэу Нексия перестаёт подавать тёплый воздух в салон. Причин неисправности достаточно много, но не стоит расстраиваться, всё можно исправить, даже не прибегая к участию автосервиса.

Видео

Видеоматериалы поведают о ремонте отопителя, замене радиатора печки, а также диагностики и ремонте узла.

Схема отопителя Дэу Нексия. Назначение основных узлов печки

Конструкция, осуществляющая отопление салона Daewoo Nexia, представлена следующими элементами.

1. Радиатор обогревателя (теплообменник). Его назначение обусловлено прогревом воздуха необходимого для обогрева салона, а также обдувом внутренней стороны стёкол в нём. Нагрев воздуха осуществляется посредством теплообмена между стенками радиатора и разогретой жидкости из системы охлаждения силового агрегата.
2. Нагнетатель воздушного потока внутрь машины, который представляет собой обычный вентилятор (электромотор с закреплённой на его валу крыльчаткой). Этот элемент необходим для регулируемой подачи воздуха к заслонкам печки или кондиционера. Кстати, последний может работать лишь при включенном нагнетателе.
3. Заслонка терморегулятора, которая регулирует проходящие через радиатор обогревателя и в обход его воздушные потоки. Таким образом, увеличивается или уменьшается температура их прогрева. Она находится в общем модуле печки и кондиционера.
4. Исполнительный элемент управления воздушными потоками, которые позволяют разделить его, направляя, например, на обогрев зоны ног или обдув стёкол, обогрев задней части салона и т. д. Они также располагаются в общем модуле, перекрывая либо открывая тепловые магистрали отопителя.
5. Патрубки, шланги, тепловые магистрали, управляющие тяги. Назначение их заключается в рециркуляции рабочей жидкости, транспортировки теплоносителя внутрь автомобиля, управление работой печки.

Daewoo Nexia | Замена крана отопителя | Дэу Нексия

Утепляем печку в DAEWOO NEXIA. НОВОЕ ВИДЕО.

Терпения и успешной работы всем! Вытаскиваем магнитолу, отсоединяем провода.

2.Вскрывать переднюю панель, где идет регулировка температуры и распределения ноги/стекла. Дело в том, что у…

Через эту щель в салон начнёт поступать холодный воздух, снижая температуру в салоне.

Алгоритм снятия радиатора Теоретически снять радиатор совсем не сложно. После этого следует аккуратно снять шланги, которые надеты на трубы радиатора отопителя.

При снятом патрубке обратки с дроссельной заслонки одним концом вставляем трубку в бачок, а на другой конец одеваем патрубок обратки с ДЗ не забываем про хомуты, они уже должны быть на патрубке Как выгнать воздух из системы охлаждения? После установки тройника необходимо выгнать воздух из системы охлаждения. Ставим машину в горку перед выше чем зад , ставим на ручник, заводим. Открываем капот, снимаем крышку с расширительного бачка. Процесс довольно трудоемкий потребуется целый день, а то и два но зато не дорогой в перделах до 1т.

Во-вторых,Температура двигателя Нексии не превышает 87 градусов летом и 84 градусов зимой есть бортовик по которому отслеживаю температуру , другими словами машина постоянно находится в «недогретом» состоянии что зимой сказывается на расходе топлива не в лучшую сторону.

Далее производим при помощи обычной отвёртки ослабление затяжек на хомутах. После этого следует аккуратно снять шланги, которые надеты на трубы радиатора отопителя. Проведя все эти процедуры, надо воспользоваться так называемой восьмёркой.

Нексия.дороботка печки.в салоне ташкент

Вынимаем блок управления печкой, распустив фиксаторы. Вытаскиваем блок управления печкой.

Откручиваем саморезы и снимаем центральную консоль. Снимаем пластиковые боковины консоли.

Откручиваем и снимаем каркас крепления магнитолы и блока управления отопителем. Снимаем пластиковый кожух печки и получаем доступ к радиатору.

Объем на 16 клапанной полторашка… Алексей Добрый день. Скажите пожалуйста на Nexia 1.

Пропала зарядка на нексии г,поменял шеколадку,зарядка появилась,через две недели свет фар начал светить ярко и пропала зарядка. Что может… Эльдар Ннексия 1.

Если тросовый привод ослаб, она меняет своё начальное положение, и холодный воздух начинает поступать не к радиатору, а в салон. Исправить эту неполадку довольно легко: Более подробные инструкции будут приведены ниже.

Печка работает, но не направляет поток воздуха в ноги Иногда печка начинает работать странно. Она нормально нагревает воздух, но не позволяет направить воздушные потоки в нижнюю часть салона.

В этом случае придётся снимать центральную панель машины и настраивать тросовый механизм. Сначала нужно убедиться в том, что в системе нет лишнего воздуха.

Корпус двигателя — металлический, внутри расположен ротор с медной обмоткой и центральным валом на шарикоподшипниках. Номер двигателя по каталогу — SB Стоимость — от рублей. Именно это устройство отвечает за открытие и закрытие внешней воздухозаборной заслонки и заслонок рециркуляции тёплого воздуха в салоне.

Номер устройства по каталогу — ER Засорение печного радиатора Радиатор отопителя, как и любая другая деталь, со временем приходит в негодность. Обычно это случается из-за использования некачественного антифриза с обилием примесей. Они образуют слой накипи на трубках радиатора и его пропускная способность начинает снижаться.

Некоторые особенности функционирования систем отопления и рециркуляции Daewoo Nexia

Заметим, что при включенном продолжительный период времени режиме рециркуляции, возможно ухудшение состояния водителя и пассажиров из-за скопления в салоне углекислотных соединений. Поэтому использовать этот режим рекомендовано лишь в крайнем случае (перемещение по местности с сильным задымлением). Поэтому, когда проходит необходимость использования автономной вентиляции, рециркуляционный режим следует отключить. Также не рекомендовано его использование при низкой температуре окружающей среды, поскольку на стёклах в салоне будет скапливаться конденсат, который тут же превратиться в наледь. К особенностям работы кондиционера относится то, что он не включится, если переключатель положения вентилятора отопителя установлен в режим «0», то есть выключен. Это не считается неполадкой.
