На ваз 2112 не горит задний ход на – Популярные причины почему не горят лампы заднего хода ВАЗ 2110

Современный автотранспорт оснащен комплексом обязательных устройств визуальной индикации. К примеру, датчик включения заднего хода предназначен для автоматизированного зажигания световых элементов, сигнализирующих об осуществлении реверсного перемещения машины. Но нельзя забывать, что данное оборудование является вспомогательным элементом, который только выступает помощником в управлении автомобильным транспортом, а не воспроизводит его функции.

Начинающие автолюбители часто задаются вопросом: «где находится датчик заднего хода?» Ответ прост: при переднем расположении автомобиля он находится с правой стороны, по ходу — слева внизу КПП (коробки передач). Найти его несложно, поскольку это единственная запчасть в коробке с подведенными проводками.

Диагностика неполадок и типичные неисправности датчика заднего хода

В соответствии с эксплуатационно-техническими нормами в вечернее время должны гореть лампы заднего хода. Если в процессе эксплуатации автомобиля дополнительная подсветка сзади отсутствует, потребуется немедленное устранение данной неполадки, вызванной, как правило, разнообразными техническими поломками, выработкой ресурса либо низким качеством деталей.

Для проверки исправности датчика заднего хода ВАЗ 2110 машину потребуется поставить над смотровой ямой, на эстакаде. Как правило, острая необходимость в диагностике появляется при перебоях в сигнализационной системе заднего хода.

Плохое функционирование прибора может быть обусловлено перегоранием рабочих элементов, неисправным предохранителем или непосредственной поломкой датчика. Чтобы узнать реальную картину, необходимо выполнить ряд конкретных действий. Сначала нужно посмотреть состояние предохранителя. Он расположен в монтажном блоке под панелью. Затем следует провести проверку ламп. И только тогда перейти к датчику заднего хода.

Для выполнения диагностики сигнальной системы заднего хода потребуется обязательный перечень инструментов и приборов. Среди них наиболее важные: набор ключей на «22» и «24», увеличенная головка на «22», мультиметр, картер для слива масла, отвертка, пассатижи, нож, изоляция, молоток и зубило.

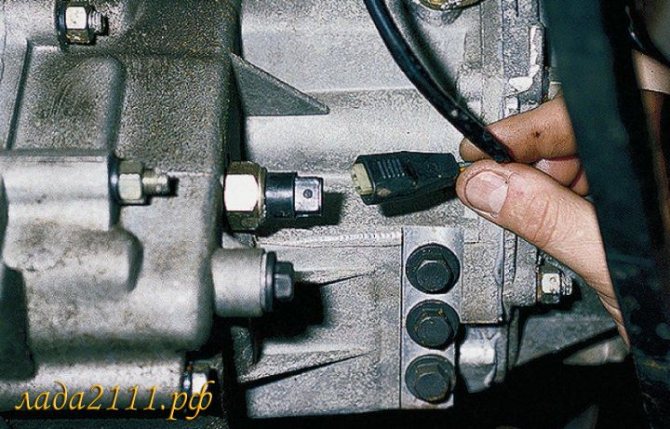

Проверку работоспособности датчика заднего хода можно осуществить самостоятельно, воспользовавшись многочисленными фото в сети интернет. Следуя инструкциям, даже новичок осилит нехитрые действия. Первым делом следует отсоединить провода, затем вынуть их. Подключить тестер и выставить в нем функцию измерения сопротивления либо прозвона.

Потом нужно включить заднюю передачу и зажигание, при этом наблюдая за показателями сопротивления на тестере. Показатель в «0» Ом указывает на то, что с прибором все хорошо. При других значениях на табло однозначно потребуется срочная замена устройства. Эти же действия придется выполнить также при зажженных лампочках заднего хода в том случае, если задняя передача не включена.

Штатный вариант схемы работы стоп-сигналов

Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7. Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4.

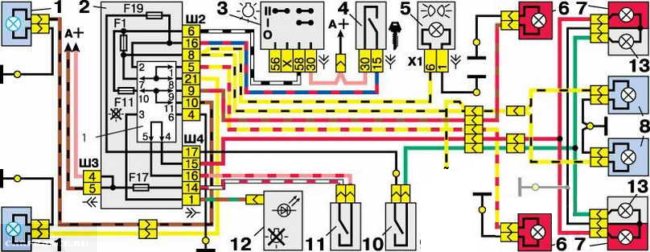

Базовая схема бортсети

Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.

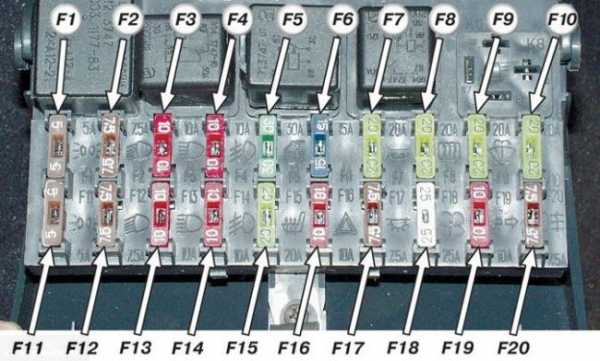

Главный монтажный блок

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Самое большое реле в блоке

Все контакты реле пронумерованы. На клеммах блока проверяют напряжения:

• 6 – потенциал «массы»;
• 2 – напряжение «+12», но только после включения зажигания;
• 5 – «+12» по нажатию на педаль;
• 4 – клемма звонится, как отвод «массы».

Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.

Замена датчика заднего хода на «десятке»

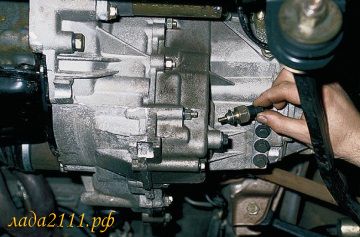

Замена датчика заднего хода осуществляется в несколько этапов. Для этого нужно при наличии защиты на движке автомобиля ВАЗ 2110 снять ее. Параллельно с этим взять тару для масла и подставить к месту откручивания датчика во избежание его вытекания. Потом нужно лечь под автомобиль с целью открепления проводов, присоединенных к детали.

Открутить имеющийся датчик, подставить емкость для масла и прикрепить новый автоприбор. В стандартном наборе к нему прилагается специальное уплотняющее кольцо, использовать которое чаще одного раза не рекомендуется, так как в процессе затягивания детали оно подвергается усиленному деформированию.

Затем необходимо добавить техническое масло в КПП и подключить проводку к клеммам. Маслянистые потеки на кожухе КПП и проводах преобразователя следует удалить ветошью. При этом надо помнить, что по правилам техники безопасности и во избежание пожара все промасленные ткани следует собрать и вынести из места ремонта авто. Вероятность самовозгорания слишком велика.

Для окончательной проверки работоспособности сигнализационной системы нужно запустить электродвигатель и переключиться в режим заднего хода. Последний этап позволит произвести проверку лампочек при движении назад.

Если после замены датчика фонарей заднего хода неисправность все-таки не устранена, следует снова искать причины. Полный перечень возможных неполадок включает следующие факторы:

• перегорели лампочки. Ситуация усложняется более продолжительным поиском нарушения. Проверка производится путем извлечения из фонарей с последующей проверкой мультиметром;
• повредилась проводка. Решение проблемы усложняет длительный поиск поломки. Диагностика проводится тем же прибором измерения на прозвонку или сопротивление;
• имеются плохие контакты на датчиковых элементах;
• нарушено изолирование на проводах вблизи преобразователя, что приводит к последующему замыканию;
• вышел из строя (перегорел) предохранитель;
• сломан непосредственно датчик. О наличии поломки свидетельствуют невключенные фонари при включенной задней передаче, а также их постоянное горение.

Итак, причиной поломки может быть один из перечисленных дефектов или совмещение нескольких из них. Только последовательное действие по устранению каждой причины приведет к долгожданному желаемому результату. Для устранения неполадок иногда приходится осуществлять все перечисленные этапы, но начинать рекомендуют именно с датчика заднего хода, благо цена на данный элемент относительно невысокая.

Здравствуйте друзья, рады видеть вас на сайте ремонт автомобилей своими руками. Датчик заднего хода ВАЗ 2110 срабатывает при включении задней скорости и передает напряжение на лампочку (фонарь), сигнализирующую о движении назад.

Как работает датчик? После перевода ручки в соответствующее положение включается задняя скорость. Одновременно с этим вилка включения нажимает на датчик и замыкает один из его проводов на массу. Итог – загораются лампа заднего хода.

Не горят и не работают стоп-сигналы на ВАЗ-2112, почему?

На всех легковушках «Десятого семейства» линии питания фонарей содержат много элементов. Здесь есть реле исправности ламп, выключатели и предохранители. Поэтому если на ВАЗ-2112 не горят стоп-сигналы, надо проверять всю цепочку. Но причина может выглядеть просто: иногда лампы не включаются потому, что патрон не контачит с «массой». Схемы анализировать легко, а найти причину поломки трудно. Будем разбираться в деталях.

Если не горит одна из ламп, её просто заменяют. Смотрите пример на видео – нужен цоколь P21W.

Штатный вариант схемы работы стоп-сигналов

Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7. Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4.

Базовая схема бортсети

Полная электросхема с пояснениями автомобиля ВАЗ-2112 здесь.

Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.

Главный монтажный блок

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Самое большое реле в блоке

Все контакты реле пронумерованы. На клеммах блока проверяют напряжения:

• 6 – потенциал «массы»;
• 2 – напряжение «+12», но только после включения зажигания;
• 5 – «+12» по нажатию на педаль;
• 4 – клемма звонится, как отвод «массы».

Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.

Включаем стоп-сигналы принудительно

Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема. Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.

Пусть наблюдатель следит за тем, что происходит с лампами. В одно касание нажмите педаль и отпустите её. Если лампы не включились, проверьте исправность предохранителя. Он перегорел – значит, ищите короткое замыкание.

Как нужно и как нельзя проверять потенциал «0 Вольт»

Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.

Как подключать вольтметр

Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и воль. Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.

Тест проводки на неработающих стоп-сигналах (проверка масса)

Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.

Разъём подключения «внутренних» фонарей

На левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.

Обычно при обрыве «массы» задействуют ещё одну шпильку – ту, которая подключается к спирали обогрева стекла.

Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

1. Отключаем от концевика разъём с двумя проводами;
2. Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;
   Демонтаж лягушки тормоза
3. Концевик снимается в сборе и проверяется омметром.

Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!

Если все шаги не привели к результату, остаётся одно: обратиться к квалифицированному электрику. Желаем успеха.

Как снимается монтажный блок – все шаги на одном видео

carfrance.ru

Симптомы и неисправности датчика заднего хода

Вы включаете заднюю передачу, но фонари заднего света не срабатывают. Здесь есть три варианта–отслужила свой срок лампочка заднего хода, перегорел питающий предохранитель или вышел из строя сам датчик. Но как проверить датчик заднего хода и убедиться, что именно он неисправен?

Сделайте несколько простых шагов:

1. Достаньте предохранитель и проверьте его целостность. В ВАЗ 2110 он имеет номер 19 (номинальный ток – 7,5 А). Сам монтажный блок расположен под панелью приборов .

2. Убедитесь в целостности лампы. Если к ней также нет претензий, то можно переходить непосредственно к проверке датчика.

Что делать, если фонари заднего хода не горят

В ситуации, когда не горят фонари заднего хода автомобиля ВАЗ-2110, необходимо в первую очередь выявить причину проблемы. Для этой цели вы можете либо обратиться в специализированный автосервис, либо сэкономить деньги и все сделать самостоятельно. Это несложно, так как поломка задних фонарей может возникнуть всего по нескольким основным причинам:

• сгорела лампа. Данную деталь нужно заменить, однако предварительно мы рекомендуем проверить напряжение в цепи и убедиться, что полностью исключен риск короткого замыкания. В противном случае лампочки будут гореть постоянно;
• на плату фонаря не подается напряжение;
• сгорел предохранитель, который обеспечивает защиту цепи от короткого замыкания. Если дело именно в нем, необходимо «прозвонить» все элементы системы, чтобы выяснить, какой из них вызывает проблему;
• на пленке фары оборвались или подгорели контакты;
• поврежден электрический кабель. Его обрыв можно обнаружить путем визуального осмотра или с использованием цифрового мультиметра;
• в результате длительной эксплуатации и воздействия влаги окислились контакты, из-за чего фонари заднего хода не хотят работать;
• не срабатывает должным образом механизм коробки передач, который должен включать задний фонарь;
• вышел из строя датчик заднего хода. Проверить его исправность можно самостоятельно, не прибегая к профессиональной диагностике. Для этого снимаем с датчика провода и замыкаем их между собой. Если фонарь загорается, значит, проблема либо в проверяемом устройстве, либо в коробке передач.

Расположение и тонкости проверки датчика

Многие начинающие автолюбители не знают, где находится датчик заднего хода. На самом деле здесь все просто. Необходимо загнать машину на эстакаду (яму) и опуститься под нее.

С левой стороны КПП (если смотреть в сторону задних колес автомобиля) будет установлен датчик.

Спутать его с каким-либо другим узлом весьма сложно, ведь только к этому элементу коробки передач подходят провода. Теперь переходим непосредственно к проверке.

Последовательность действий следующая:

• Отбрасывайте клемму от датчика;
• подключайте к разъемам мультиметр и ставьте переключатель на измерение сопротивления;
• переводите ручку КПП в положение задней скорости;
• включите зажигание;
• смотрите показания мультиметра.

Если на табло показывает сопротивление 0 Ом и звенит «пищалка», то все в норме. В случае, когда мультиметр показывает бесконечность, то требуется замена датчика заднего хода ВАЗ 2110.

Как восстановить нормальную работоспособность фонарей заднего хода

В первую очередь потребуется выполнить демонтаж фонарей заднего хода, осуществляемый следующим образом:

• открываем и освобождаем багажник автомобиля;
• аккуратно снимает обшивку, чтобы исключить ее повреждение в процессе проведения ремонтных работ;
• отвинчиваем защитный кожух, выполненный из пластика;
• извлекаем заднюю панель, благодаря чему открывается доступ к датчику, фонарям и плате управления.

Если проблема кроется в сгоревшей лампе, ее можно легко заменить, не прибегая к каким-либо дополнительным действиям.

В случае если неполадку вызывает испорченный предохранитель, потребуется также найти его в специальном блоке, расположенном под рулем авто, после чего аккуратно извлечь сломанную деталь и установить новую.

Более сложной задачей является замена датчика, который перестал реагировать на переключение передач и обеспечивать включение фонарей. Для выполнения этой операции потребуется:

• загнать машину на эстакаду и поставить ее на ручник;
• снять защитный кожух;
• подставить какую-либо емкость для трансмиссионного масла;
• извлечь датчик и отключить его от электрической цепи;
• установить исправную деталь. После этого необходимо обязательно проверить уровень масла и восполнить его, если смазки в коробке передач недостаточно;
• последний этап – сборка узла, выполняемая в обратном порядке.

Нюансы замены датчика заднего хода ВАЗ 2110

Теперь рассмотрим, как заменить датчик заднего хода. Здесь все просто:

Внимание! Перед тем как окручивать датчик, почистите его от грязи и пыли, что бы при отворачивании нечего не попало в масло коробки передач .

1. Машина уже установлена на яме (эстакаде). Так и оставляем.
2. Демонтируйте защиту картера.
3. Подыщите небольшую емкость (она понадобится для масла). Как правило, при откручивании датчика выливается небольшой объем смазывающей жидкости.
4. Отбрасывайте провода от узла.
5. Выкручивайте датчик, дожидайтесь слива масла.
6. Устанавливайте новое устройство.
7. Доливайте масло до необходимого уровня.
8. Возвращайте провода на место.
9. Проверяйте работу устройства.

Вот и все. В течение 10-15 минут вы проверили, заменили датчик заднего хода и сэкономили деньги. Удачи на дорогах и конечно же без поломок.

Любой автомобиль, предназначенный для дорог общественного пользования, имеет заднюю передачу. Она позволяет двигаться на машине задним ходом. Чтобы остальные участники дорожного движения узнали о ваших намерениях, на задней оптике должны срабатывать соответствующие сигналы — фонари заднего хода.

Именно в этом случае в работу включается датчик заднего хода на ВАЗ 2110. Он передает информацию, включается напряжение на фонари, тем самым окружающие вас водители видят, что вы собираетесь сдавать назад. В целях безопасности наличие работоспособного датчика заднего хода невероятно важно.

Замена выключателя заднего хода

Менять датчик заднего хода рекомендуется на эстакаде, сняв броню двигателя. Отсоединяем разъем и выкручиваем датчик, используя ключ «на 21». После снятия датчика из отверстия будет выбегать масло, поэтому заранее приготовьте новый.

Кстати, а Вы знаете, как улучшить работу задних фонарей ?

Как известно, при неисправности любых световых приборов эксплуатация автомобиля запрещена. И тут есть два варианта: отправиться в ближайшую СТО и заплатить там немалые деньги или попытаться устранить неисправность самому. В этой статье мы разберем причины «зависания» лампочки заднего хода на ВАЗ 2110 и попробуем устранить проблему сами.

Симптоматика неисправностей

Разумеется, заподозрить о неработающем датчике заднего хода очень легко — при включении задней передачи фонари не зажигаются.

В такой ситуации существует всего три варианта развития события:

1. Сама лампочка перегорела, потому сам элемент может быть целым.
2. Перестал работать питающий предохранитель. Не редко он просто перегорает.
3. Не работает сам датчик. Случается это не так часто, но проверить его состояние придется.

Причина в датчике?

Действительно, как определить, что это именно он вышел из строя, а не перегорел предохранитель или лампочка? Все достаточно просто.

1. Вам придется извлечь предохранитель, проверить его на целостность. Для автомобиля ВАЗ 2110 предусматривается установка предохранителя под номером 19, номинальный ток которого составляет 7,5А. Находится он в монтажном блоке, а монтажный блок — под приборной панелью.
2. Проверьте состояние лампы. Если с ней тоже все хорошо, тогда вариант остается один — сломался датчик заднего хода.

Где он находится и как его проверить

Чтобы приступить к замене датчика заднего хода на автомобиле ВАЗ 2110, сперва следует определить его местонахождение.

А ведь действительно, где он находится? Сложного в поисках этого элемента ничего нет.

1. Вам потребуется эстакада или яма. Так или иначе, вы должны оказаться под автомобилем.
2. Теперь смотрите в сторону задних колес машины и поднимите глаза к коробке передач. Слева от нее находится ваш искомый датчик.
3. Можно ли его перепутать с другими устройствами? Вряд ли. Только для данного элемента предусматривается подводка проводов от коробки передач. Поэтому других похожих устройств рядом вы точно не найдете.

Начинаем проверку. Нам ведь нужно убедиться, что датчик вышел из строя, и что его замена действительно даст результат.

Для проверки проделайте следующие манипуляции:

• Отключите клемму от измерителя;
• Подключите к разъемам мультимер и включите его в режим измерения сопротивлений;
• Включите коробку передач в режим задней скорости;
• Заведите мотор;
• Посмотрите, что выдает прибор;
• Если на устройстве показано сопротивление, равное 0 Ом, плюс звучит пищалка, тогда все хорошо, датчик исправен;
• Плохо, если на измерителе показана бесконечность. Это свидетельствует о том, что датчик отслужил свое и нуждается в срочной замене.

Замена

Стоит ли торопиться с заменой датчика заднего хода? Еще как. Ведь это устройство обеспечивает безопасность движения на дороге. Если другие автомобилисты не будут знать о ваших намерениях сдать назад, тогда аварий и столкновений не избежать. Нужно думать не только о себе, но и о других.

Процедура по замене датчика заднего хода на машине ВАЗ 2110 не предусматривает ничего сложного. С ней сможет справиться даже автовладелец без особого опыта и навыков.

Следуя пошаговой инструкции, вы сможете быстро и качественно поменять измеритель и продолжить передвигаться на уже полностью исправном автомобиле.

1. Очистите устройство от скопившейся грязи, поскольку при демонтаже весь этот мусор может попасть в масло вашей коробки переключения передач. Ничего хорошего из этого не выйдет, потому подумайте о сохранности КПП.
2. Машина ставится на яму или эстакаду. Опять же, вам нужен доступ к днищу.
3. Снимите защиту картера. Делается это путем отвинчивания нескольких крепежей.
4. Возьмите небольшую тару, в которую будет литься смазывающее вещество. Дело в том, что когда вы демонтируете датчик, вместе с ним выливается небольшое количество масла. Вряд ли вы хотите, чтобы оно оказалось на полу, у вас под ногами.
5. Отключите проводку от датчика заднего хода.
6. Выкрутите измеритель со своего посадочного места.
7. Зачистите немного гнездо, чтобы новый агрегат хорошо встал на свое новое место.
8. Поставьте приобретенный качественный датчик заднего хода на место старого, отслужившего свое.
9. Долейте необходимое количество масла. Просто посмотрите, сколько смазывающей жидкости вытекло, и влейте аналогичный объем обратно. Хотя уровень масла может оказаться и ниже положенного в результате эксплуатации. Сделайте соответствующие замеры, что позволит определить недостающее количество трансмиссионного смазывающего вещества.
10. Верните все провода на свои места. Если возникли проблемы с поиском места подключений, при отключении проводов промаркируйте их. Хотя запутаться там на самом деле сложно.
11. Проверьте работоспособность нового датчика заднего хода.

Если все манипуляции были выполнены грамотно, вы удостоверились в работоспособности предохранителя и лампочки, тогда простая процедура по замене датчика заднего хода сможет вернуть функциональность КПП на прежний уровень.

При аккуратном подходе, даже у новичка подобный ремонт займет максимум 30 минут. Вам не придется тратить много времени, и уж тем более вы сможете обойтись минимальными финансовыми затратами по сравнению с обращением на автосервис.

Будем надеяться, что теперь датчик будет работать долго и эффективно, а ваши манёвры на дороге всегда будут безопасными и понятными для окружающих участников дорожного движения. Плюс желаем того же в исполнении уже окружающих вас автомобилистов и пешеходов.

Датчик заднего хода ваз 2110 – это механизм включения фонарей заднего хода, оповещающий сигналом белого цвета о намерении (либо уже о совершающемся действии) водителя и автомобиля двигаться назад.

Устройство и принцип работы.

Принцип работы датчика довольно прост: при включении задней передачи на фонарь поступает напряжение, отчего он загорается. Происходит это благодаря специальному шарику выключателя, который при включенной передачи заднего хода выходит из штока и замыкает контакты. В момент выключения «задней» контакты под действием возвратной пружины размыкаются, и все возвращается в исходное положение.

Нередко приходится слышать (или даже видеть на дороге), что не работает сигнал, не зажигается свет при реверсном передвижении. Такая неисправность по большому счету не скажется на ходе автомобиля по дорожному полотну, однако вполне может вызвать дискомфорт в вождении или даже создать аварийную ситуацию на дороге. Причиной подобного несоответствия нормальному состоянию авто может выступать ряд вариантов, выяснить единственно верный из которых следует на смотровой яме или эстакаде. Наиболее распространенными из них по праву принято считать следующие.

Неполадки датчика заднего хода «десятки» и их диагностика.

Перегорела лампочка.

Решение вопроса: замена лампочки новой. Для этого вам придется демонтировать обивку, расположенную позади фонаря, затем отключив наружные световые приборы, открыть багажник и отсоединить жгут проводов. После чего следует вынуть панель, сжав боковые фиксаторы, выкрутить лампу, надавив на нее. Затем поставьте новую лампочку и вернуть все в исходные места.

Окислились контакты, вышли из строя предохранители, отсутствует «масса» на плате.

Решение вопроса: почистите контакты, при необходимости заменить нерабочие провода и вышедшие из строя предохранители. Для этого необходимо лишь снять фару.

Оборвались провода.

Решение вопроса: проверка целостности проводов и их замена по необходимости.

Сломан датчик заднего вида.

Решение вопроса: диагностика и замена датчика в случае необходимости.

Как проверить датчик заднего хода ВАЗ 2110?

Для того, чтобы диагностировать эту проблему, вам понадобится: мультиметр, изоляция, молоток и зубило, картер для слива масла, нож, пассатижи, ключи на «22» и «24», головка на «22» увеличенная. Теперь о самой проверке:

• Отсоедините и выньте провода, подключите тестер, выставив на нем функцию «прозвона» или сопротивления.
• Включите заднюю передачу, затем – зажигание, не забывайте при этом следить за показателями сопротивления на тестере. Если прибор показывает «0», значит, все хорошо. Другие же значения говорят о необходимости замены устройства. Такие же действия проделайте при зажженных лампочках заднего хода в случае не включенной задней передачи.

Если вы определили, что замена датчика заднего хода вам необходима, указаниям, приведенным ниже.

не горят задний ход и стоп сигнал 2112 — Сообщество «Клуб ВАЗ 2112» на DRIVE2

всем привет, для решения данной проблемки нам нужно запастись мультиметром и контрольной лампой с автономным питанием

мультик

контролька
а дальше много полезных букв)
1)

Проверяем лампочки и предохранитель F17. Если целые, идем к пункту 2. Иначе заменяем и смотрим. Светятся? Отлично! Нет? Переходим к пункту 2.
2)
Есть у «двенашек» одна болезнь — жгут проводов идущий на дверь багажника. Располагается он как правило в правой гофре (в левой провода на задний дворник полагаю там такая же болезнь, однако мне авто достался уже без дворника). Проверить этот участок достаточно просто. Понадобится мульти тестер или источник питания на 12 вольт (желательно и то, и другое)
За «обшивкой», с права, где задняя правая фара с «поворотником» и «противотуманкой» проходит провод, по железу, можно нащупать не снимая ткань. На этом проводе есть разъем «папа-мама». Разъединяем его. «Папа» — идет на фонари, а «Мама» приходящий назад сигнал с монтажного блока. Первым делом проверяем на КЗ (желательно мульти тестером) разъем «папа». Там четыре контакта «черный — минус; красный-стопы включая дополнительный в спойлере; зелёный – задний ход; белый – соленоид открывания багажника. Далее проверяем каждый провод на отсутствие разрывов. Опять же мульти тестером один контакт к проводу на разъеме «папа» другой к соответствующему проводу в блоке фары (черный-черный, красный-красный и т.д. за одним проверяете КЗ с другими проводами). Если все в порядке то используя источник питания на 12В можно засветить лампы. Если они не загорели причина скорей всего в платах самой фары про это много написано (при этом, кстати, стоп спойлера все равно горит там другое соединение). Если загорели переходим к пункту 3. Соединив разъем обратно. Иначе устраняем замыкание, скорей всего оно в том самом месте, где провода переходят на дверь, придется снимать обшивку, боковую накладку на стойке крыши, один чепик потолка – крайний правый, накладку на самой двери багажника, и вытягивать жгут до появления места инспектирования. Будте внимательны с проводом обогрева заднего стекла его надо будет вернуть назад! Я подцепил к этому проводу ещё один провод и только после этого начал вытаскивать, возвращая жгут на место подтягиваем за провод и контакт вытягиваем обратно. У меня был обрыв «минуса» и замыкание почти всех проводов. Залечил и вернул жгут на место, по желанию можно заменить на новый (дело было вечером, ехать было не на чем!). Возвращаем провода, не забыв соединить разъем. Проверяем. Светятся? Отлично! Нет? Переходим к пункту 3. 3)
Проверяем крепление черного провода «мамы» к корпусу — при проверке мульти тестером он должен выдавать КЗ на корпус.Само место крепления находится в левой нише багажного отделения. Если все в порядке читаем дальше (иначе, естественно, устроняем причину и п

Замена датчика заднего хода ВАЗ 2110: пошаговая инструкция.

1. Снимите защиту на «движке» при ее наличии, поставив какую-нибудь емкость под место откручивания датчика, дабы избежать «утечки» масла в никуда.
2. Открепите присоединенные к детали провода. Для этого необходимо лечь под машину.

1. Открутите неисправный датчик ключом на «21».

Причин, по которым на вашем не горит фонарь заднего хода

может быть несколько. Однако, помимо перегоревшей лампочки, которую вы без проблем сможете заменить, основной причиной является неработающий датчик заднего хода. О том, как определить неисправность,
где находится датчик заднего хода
и как проверить его, а при необходимости заменит заменить, пойдет речь в данной публикации.

Как проверить датчик заднего хода 2110

Чтобы проверить датчик включения заднего хода

и тем самым убедится в его неисправности, необходимо отключить от него разъем и при замкнуть два контакта. Если во время этой операции фонари заднего хода загорелись, следовательно, причина именно в неработающем датчике. В том случае если лампочки в фонарях не горят, необходимо проверить проводку, лампочку, либо предохранитель на щитке.

Иногда контакты на контактной фишке включателя могут окислятся, и как следствие этого датчик заднего хода может не работать. Поэтому во время диагностики стоит это учитывать, а при необходимости выполнить очистку контактов датчика

Проверка лягушки заднего хода

Чтобы добраться до выключателя заднего хода ВАЗ 2110 не обязательно загонять автомобиль на яму. Получить доступ к датчику можно через моторный отсек, он находится с левой стороны по ходу движения, в низу, на коробке с боку.

Прежде чем менять датчик заднего хода убедитесь, что неисправность цепи именно в нем. Для этого снимите с него разъем и замкните на разъеме контакты. Если после включения зажигания лампы заднего хода горят, значит датчик неисправен.

Как заменить датчик включения заднего хода ВАЗ 2110

Если диагностику включателя можно провести из моторного отсека, замена датчика заднего хода

осуществляется на эстакаде либо смотровой яме, предварительно сняв нижнюю защиту . Во время работы вам понадобится ключ на 21 и небольшая пустая и чистая емкость, так как вовремя демонтажа из отверстия датчика на коробке передач начнет вытекать масло. Процедура замены не сложная – находим то место, где стоит датчик заднего хода, с помощью ключа откручиваем, и на его место устанавливаем новый.
Facebook

Замена лягушки заднего хода на ВАЗ 2110-2112 и видео обзор

Чтобы показать сей процесс наиболее доступно и наглядно, был снят видео ролик, который показывает все тонкости диагностики и замены данного выключателя.

Если видео не можете открыть, независимо от причины, то ниже показан фото отчет данного ремонта.

Первым делом загоняем автомобиль на яму, снимаем защиту двигателя и находим там нашу лягушку включения света заднего хода. Ниже все показано наглядно:

Отсоединяем штекер от разъема, и отводим его в сторону.

И теперь можно отворачивать саму лягушку при помощи ключа на 22, желательно использовать именно рожковый или накидной:

И окончательно выкручиваем этот выключатель рукой.

1. Либо все делать с очень большой скоростью, чтобы потери масла были минимальными
2. Либо подставить емкость и после всего ремонта уже долить потери обратно в КПП

В принципе, если делать все быстро, то масло практически не успевает вытекать и может вылиться не более 10-20 мл, так что подставляйте емкость и вперед. Когда закрутили все на место, подсоединяем штекер и все. Данная процедура может считаться законченно.

Цена новой лягушки на ВАЗ 2110-2112 составляет около 50-70 рублей, так что по сути — данный ремонт можно считать копеечным.
