Самостоятельная замена диска сцепления роботизированной КПП (MMT) для Toyota Corolla

Критерии выбора

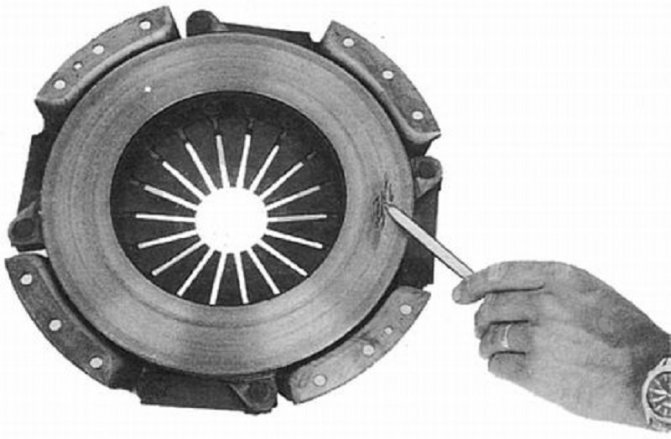

Для начала обратите внимание на вес и поверхность запчасти. Осмотрите предмет на наличие различных трещин, шероховатостей и других предметов деформации. Такая нелепая конструкция может привести к преждевременному выходу из строя всего механизма. Если корзина сцепления имеет неприятный запах, знайте, что фрикционный материал в ней выполнен некачественно, и от покупки такого изделия лучше воздержатся. Несмотря на одинаковую конструкцию и принцип работы, эту деталь различают по размерам, то есть для конкретной модели есть своя запчасть. И если вы думаете, что приобретённая вами корзина сцепления ВАЗ 2110 отлично подойдёт на «Волгу», вы глубоко ошибаетесь.

Следующим критерием выбора является производитель. Здесь лучше всего ориентироваться на отзывы с автомобильных форумов, а также на рейтинг и саму репутацию фирмы. Далее следует обратить внимание на крутящий момент.Помните, что он должен с точностью до единицы соответствовать рекомендациям производителя, в противном случае такая корзина сцепления не прослужит вам и 100 километров. Важным моментом также являются пружины, которые не должны «ездить» по всей поверхности – все они должны быть намертво закреплены в диске. Избегайте изделий с каплями машинного масла на поверхности.

Сцепление ВАЗ 2110, особенности устройства

К специфическим особенностям структуры данного агрегата относятся:

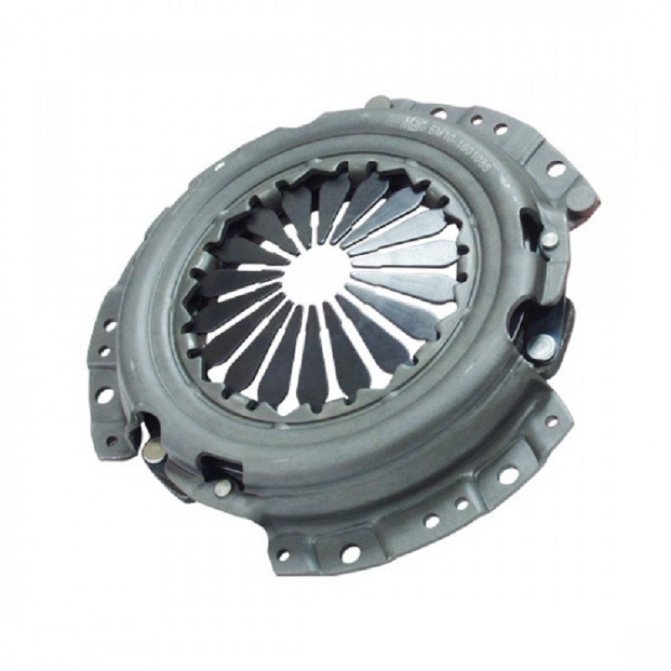

Нажимной диск сцепления ВАЗ

• Характерное строение пружины диафрагмы, гарантирующее понижение усилий для выключения сцепления. Это создает оптимальные условия для вождения автомобиля на высоких и средних оборотах, а также воздействует на преобразование усилий на педали сцепления в зоне полного/неполного запуска. Данная конструктивная особенность позволяет малоопытному водителю мягко начинать езду, снизив уровень усталости в условиях поездок в городе, где приходится часто включать сцепление.



• Рациональный выбор количества лепестков, формы пружины диафрагмы, правильное строение пружинных опор, что при производстве подвергается обязательному контролю.
• Нелинейные свойства пружины точно просчитаны, учитывая сохранение деталей автомобиля: если сцепление начинает проскальзывать, то это происходит незадолго до максимально допустимой меры износа фрикционных накладок. Так диск сцепления и маховое колесо защищены от повреждения об заклепки накладок.
• Механизированная отделка заготовок-болванок основного диска из чугуна, производящаяся для оптимизации фрикционных и износостойких свойств. Их обрабатывают на высокоточных токарных полуавтоматах с последующим контролем качества рабочей поверхности.
• За счет специального конструирования амортизационной пластины и применения пружин разной жесткости, погашение вращательных изменений происходит в несколько этапов, что дает возможность снизить уровень рывков и усилить мягкость при включении сцепления.
• Для создания фрикционных накладок применяется сырье с нитями из углерода и армированной добавкой, что повышает стойкость к постоянному трению, износу и центробежным нагрузкам.
• Элементы корпуса сцепления подвергаются фосфатному напылению с целью повышения устойчивости к коррозии.
• Выполнение контрольных динамических и статических балансировок дисков сцепления обусловило формирование окончательной стоимости данного узла.

В корзине сцепления могут произойти следующие неисправности:

1. Лепестки (по-другому называемые нажимными пластинами) могут подвергнуться поломке;
2. Нажимной диск может подвергнуться износу;
3. Заклепки и крепежные детали могут подвергнуться износу, и может увеличиться люфт.

В основном всегда при ремонте сцепления заменяется неисправный элемент. Нужно уточнить, что специалисты в данной области рекомендуют производить замену корзины сцепления вместе с ведомым диском, а также с выжимным подшипником. Это необходимо делать из-за того, что по детали сцепления постоянно подвержены нагрузкам, а также к равномерным износам. Поэтому можно сделать вывод, что если заменить только одну корзину сцепления, впоследствии все равно придется произвести замену ведомого диска, а после этого и выжимного подшипника. А когда выполняется какая-либо операция по ремонту сцепления, для этого обязательным фактором является снятие коробки переключения передач. Исключение составляют лишь только регулировочные работы.

Таким образом, можно сделать вывод, что намного разумнее производить сразу замену всего узла. От того, как ездит водитель – безусловно, многое зависит в безотказной работе сцепления, также как и в грамотно произведенных регулировках. Помимо этого, не стоит устанавливать на свое автомобильное транспортное средство корзину сцепления, которая была произведена непонятно где, как иногда в народе выражаются, «в кустарных условиях». Приобретать автомобильные запчасти нужно только в проверенных и хороших компаниях. На данный момент лучше всего зарекомендовали себя такие производители корзин сцепления, как: Kraft, MecArm, SACHS, VIS (Вазинтерсервис) и LuK.

Как увеличить срок эксплуатации сцепления

Стандартный ресурс сцепления механической коробки составляет 100 тысяч километров пробега. На роботизированных коробках ресурс меньше, около 70 тысяч км пробега.

Указанные ресурс рассчитан при щадящем аккуратном использовании машины. Если постоянно резко стартовать, бросать сцепление и т.д., то ресурс значительно меньше.

Когда приходится остановить автомобиль, например на светофоре, то правильно будет перевести коробку в нейтральное положение, а не держать сцепление нажатым. Если долго держать педаль сцепления, то выходит из строя выжимной подшипник. При заклинивании выжимного подшипника сцепления, ломается корзина и другие детали.

Рывки, пробуксовки приводит к быстрому изнашиванию диска сцепления, поэтому начинаетс пахнуть, когда плавится диск.

У корзины слабые детали — это лепестки. Со временем они становятся слабее и прижимают с меньшей силой. А в этом случае, сцепление не выключается полностью, поэтому иногда можно услышать хруст, когда водитель пытается переключить скорость. В итоге страдают и корзина, и выжимной подшипник, и диск сцепления.

Правильным действием водителя будет также плавное отпускание педали сцепления, а не бросание его. При трогании с места не следует давать большие обороты двигателю, а начинать движение плавно. И еще, полностью отпускать сцепление. Некоторые водители положат ногу на педаль и она остается немного нажатой. По отзывам, наиболее надежным сцеплением является сцепление SACHS.

Замена, ремонт корзины сцепления

Замены корзины сцепления – операция, которую мастеровые водители проводят в гараже, при помощи домкрата и подпорных колодок. Если есть возможность пользоваться подъёмником, то надо им пользоваться.

Работа по замене корзины, и ремонт муфты сцепления, дело непростое, для непосвященного человека. Технологические особенности снятия КПП и отсоединения сцепления у разных моделей разные, поэтому мы описываем принцип и последовательность операции по замене корзины.

• Первое – вам необходим мануал, а именно, руководство по ремонту вашего автомобиля. Обязательно. Именно, методика ремонта и обслуживания.
• Второе, что нужно, это обзавестись каталогом деталей (что-то может оказаться лишним, чего-то может недоставать).
• Важно, при разъединении коробки передач, перед снятием сцепления, нужно помечать положение всех вращающихся деталей, для того, чтобы при обратном монтаже (при неправильной установке), не возникало вибраций.
• Отсоединяем рычаг переключения передач в салоне.
• Добираемся до коробки передач и отсоединяем её.
• Откручиваем болты крепления корзины к маховику. Если маховик проворачивается, то держим его монтажкой.
• Снимаем корзину сцепления и ведомый диск.
• Муфта выключения сцепления демонтируется вместе с подшипником. По ходу ремонта оцените состояние вилки сцепления, да и остальных деталей, втулку и так далее.
• Выжимной подшипник нужно будет выпрессовывать из муфты. Это трудоемкая операция. После выпрессовки, меняется подшипник сцепления. Для смазки применяете только те смазочные материалы, которые рекомендованы производителем.

Перед сборкой сцепления, все детали тщательно промываете в керосине, одновременно производите их дефектовку. Поврежденные детали сцепления ни в коем случае не устанавливайте обратно.

Сборку сцепления производим после очистки деталей от старой смазки и нанесения новой. Монтаж сцепления и коробки передач, естественно, осуществляем строго в обратной последовательности.

Важно! Обратите внимание на затяжку болтов. Необходимо уточнить параметры момента затяжки болтов корзины к маховику и так далее.

Проверка сцепления и признаки неисправности

Чтобы выявить признаки неисправности корзины сцепления, необходимо провести тщательную проверку узла. В большинстве случаев процесс востребован для механических коробок передач, а для АКПП подобная методика неактуальна.

Определить признаки износа у эксплуатируемой корзины сцепления удастся после полного демонтажа и тщательного осмотра. Придется удалить диск сцепления и внимательно осмотреть фрикционные накладки, а также оценить работоспособность остальных деталей. Лишь после этого делается дальнейший вывод о судьбе корзины.

Во втором случае проводим следующие диагностические мероприятия:

• перед тем как проверить корзину, ставим машину на ровной площадке;
• заводим мотор;
• поднимаем ручку исправного ручника;

• включаем одну из повышенных передач, например, третью или четвертую;
• не спеша попускаем педаль сцепления, одновременно подгазовывая.

Если узел исправен и стояночный тормоз находится в хорошем состоянии, то ДВС обязательно заглохнет. В противном случае мотор останется работать с проскальзывающим сцеплением (диски будут буксовать). Причиной такого поведения оказывается попадание жидкости на фрикционы или стирание дисков.

Диагностика также может проводиться «на слух», когда будет слышаться скрежет шестерен при выжатом сцеплении и переключении передач. На заведенном моторе эти звуки явно слышны.

Возможные неисправности сцепления

• Сцепление транспортного средства не включается полностью и пробуксовывает. Как результат, переключить передачу или очень сложно, или невозможно вообще, особенно заднюю и первую.
• Во время резкого нажатия на педаль сцепления двигатель начинает набирать обороты, однако автомобиль не разгоняется. Такая ситуация особенно опасна при обгоне, когда автомобилист, не зная о проблемах со сцеплением, пытается обогнать транспортное средство, идущее впереди.
• При трогании наблюдаются рывки.
• Сцепление полностью не выключается, а во время переключения передач слышен специфический хруст.
• При езде машина дребезжит, шумит или стучит, а во время включения сцепления звуки лишь усиливаются.

если ведет сцепление, причины и как исправить

Переключение передач при этом всегда затруднено, особенно заднего хода и первой передачи. Помимо этого, при включении слышен специфический шум. При этом коробка передач полностью исправна.

Наиболее распространенной причиной является неправильная регулировка сцепления. В данном случае необходимо заменить деформированную вилку и отрегулировать привод сцепления.

Крепление троса сцепления

Еще одна причина — заедание тросика привода сцепления. В этом случае следует смазать тросик сцепления двигательным маслом либо иным средством. Если это не поможет, и тросик будет очень разлохмачен, выполните его замену.

Коробление ВД сцепления или ослабление заклепок ФН. В данном случае поможет лишь замена диска.

Наличие задиров на поверхности маховика. В этом случае необходимо заменить маховик, если наблюдается неравномерный и сильный износ. Но если поврежден нажимной диск, придется менять корзину.

Маховик сцепления

Заедание ступицы ведомого диска. Это достаточно распространенное явление и в данном случае поможет следующее: очистите шлицы от мелких повреждений и грязи (применяется надфиль). При существенном износе поменяйте диск сцепления. Иногда меняется первичный вал коробки передач, а не сам диск.

Коробление или перекос НД. На поверхности нажимного диска могут быть элементы перекоса и коробления. В данном случае придется менять корзину сцепления.

Износ лепестков пружины. Опять же ничего, помимо замены корзины, в этом случае не поможет.

Лепестки корзины сцепления

сцепление буксует, полностью не включается, причины и как исправить

Сцепление включается не полностью или пробуксовывает. Силовой агрегат начинает набирать обороты, но транспортное средство не разгоняется. Это особо заметно ощущается на подъемах и при движении в гору. При этом водитель даже может ощущать запах фрикционных накладок. Также существенно увеличивается расход топлива. Такое может происходить в результате следующих неисправностей:

1. Замасливание накладок, нажимного диска или маховика.
2. Сильно пригореты либо изношены фрикционные накладки диска.
3. Поврежден привод сцепления.

Замасливание. В данном случае возьмите бензин либо уайт-спирит и тщательно промойте данным средством замасленные поверхности. Если ведомый диск замаслен очень сильно, желательно заменить его, поскольку очистка здесь уже не поможет. Помимо этого, необходимо устранить причину замасливания (может обнаружиться утечка смазки через сальники двигателя либо коробки передач).

Пригорание либо износ ФН (фрикционных накладок). Если фрикционные накладки имеют признаки пригорания или износились, замените ведомый диск, поскольку ничто другое не сможет помочь.

Привод сцепления. Если привод сцепления заедает или поврежден, необходимо устранить причину заедания. Если это невозможно, замените привод.

сцепление работает рывками, причины и как устранить

Износ фрикционных накладок
Существует несколько причин, из-за которых сцепление может работать рывками.

Заедает тросик привода. В данной ситуации смажьте трос двигательным маслом, а если это не помогло, замените его.

Заедание ступицы ВД на шлицах. Очистите шлицы от мелких повреждений (с помощью напильника) и грязи. При существенном износе необходимо заменить ВД либо первичный вал. Перед сборкой ступицы не забывайте о нанесении на шлицы смазки. Для этого идеально подойдет ШРУС-4.

Ослабление накладок и деформация ВД. Для устранения проблемы замените ВД. Ведомый диск меняют и при существенной осадке пружин гасителя, потере упругости пластин, износе окон подпружины и так далее. Если наблюдается замасливание ФН либо задиры на маховике, замените корзину.

при выключении сцепление создает повышенный шум, причины и как устранить

Если вы слышите сильный шум при включении сцепления, это говорит об утечке смазки или износе подшипника. В этом случае необходимо заменить подшипник.

шумит сцепление при включении, причины и как устранить

Причина — поломка или существенная осадка пружин гасителя, износ окон подпружины. В этом случае замените ВД. Помимо того, в таком случае причина может быть обусловлена деформацией ведомого диска либо ослаблением крепления фрикционных накладок, что устраняется путем замены ВД.

сцепление резко отключается при длительной работе, причины и как устранить

Иногда, при долгой работе, сцепление может резко выключаться в результате заедания выжимного подшипника на направляющей втулке КПП. Решить проблему можно заменой изношенных элементов.

тугое сцепление, причины и как устранить

Причин такой поломки несколько. Наиболее распространенные из них — заедание троса либо рычага, износ подшипника вилки. Проблема решается устранением причины заедания и заменой изношенного подшипника.

сцепление пропадает, причины и как устранить

• Порвался тросик сцепления. Для устранения проблемы необходимо заменить тросик.
• Слетела или лопнула возвратная пружина. Если пружина слетела, верните ее на место, если же лопнула — замените.
• Сломалась вилка включения сцепления. Ее придется заменить.
• Попадание воздуха в систему гидропривода. В данном случае поможет лишь прокачка сцепления.
• Педаль сцепления провалилась, однако включить сцепление кратковременно удается лишь резким нажатием на педаль. В таком случае виной всему является главный цилиндр сцепления — износ или дефект манжеты ГЦС, дефекты зеркала. Решить проблему можно заменой главного цилиндра.

Сцепление: диск, корзина и выжимной

Итак, в общих чертах устройство традиционного механического сцепления (однодискового) предполагает наличие следующих элементов:

• педаль сцепления в салоне автомобиля;
• приводной механизм, который может быть гидравлическим, пневматическим или механическим;
• вилка сцепления;
• выжимной подшипник;
• ведомый диск;
• корзина сцепления;

В тот момент, когда водитель нажимает на педаль, усилие передается на вилку сцепления. Затем, через выжимной подшипник, усилие передается на лепестки корзины. Далее корзина производит отжим ведомого диска сцепления от маховика, тем самым размыкая КПП и ДВС, то есть происходит разрыв потока мощности. Добавим, что на роботизированных КПП за выжим сцепления отвечает не водитель, а исполнительные механизмы, так как педаль сцепления отсутствует.

Идем далее. Если рассматривать корзину сцепления более подробно, важно понимать, что именно данный элемент позволяет реализовать соединение и разъединение диска и маховика. Другими словами, корзина осуществляет включение/выключение сцепления. При этом повреждения, износ, деформация и другие дефекты корзины приводят к тому, что весь механизм начинает работать некорректно.

Статья в тему: Отсечка оборотов двигателя: для чего это нужно

Сама корзина сцепления представляет собой единую деталь, которая включает в себя нажимной диск, диафрагменную пружину и кожух. Также корзина находится в тесном контакте с рядом деталей. Кожух корзины болтовым соединением прикреплен к маховику. Возвратная пружина, которая крепится в корзине, взаимодействует с выжимным подшипником.

Нажимной диск позволяет соединить ведомый диск и маховик. Когда сцепление выключено, нажимной диск осуществляет нажим на ведомый диск, который находится в контакте с маховиком.

Если сцепление выключено, давление нажимного диска на ведомый диск отсутствует, то есть диск вращается отдельно от маховика. Кстати, нажимной диск соединен с кожухом корзины посредством специальных пластинчатых пружин (тангенциальные пружины). Во время выключения сцепления пружины выполняют функцию возвратных пружин.

Также в устройстве корзины следует выделить диафрагменную пружину. Данная пружина создает нужное усилие, чтобы эффективно соединять диск и маховик. Получается, от силы прижима будет зависеть передача крутящего момента от ДВС на коробку передач.

Рекомендуем также прочитать статью о том, как переключать передачи без сцепления. Из этой статьи вы узнаете, что делать, если сцепление на автомобиле не работает и как включить скорость при необходимости продолжить движение на автомобиле без выжима сцепления.

Диафрагменная пружина по виду напоминает лепестки и прикреплена к краю кожуха. Во внутренней части кожуха пружина прикреплена к кожуху болтами или опорными кольцами (в зависимости от конструктивных особенностей). Выжимной подшипник сцепления нажимает на концы лепестков снаружи корзины сцепления. Такое нажатие позволяет добиться того, что внутри корзины пружина не нажимает на сам нажимной диск.

Рекомендуем: Маркировка колесных дисков, расшифровка по шагам

Статья в тему: Промывка гидрокомпенсаторов без снятия мотора

Еще в рамках данной статьи следует отметить, что корзины сцепления могут быть разными по типу. Среди основных видов можно выделить вытяжной и нажимной тип. При этом принцип их работы несколько отличается.

Как правило, из всех типов выжимных корзин именно корзина с нажимным принципом используется в устройстве сцепления чаще всего. Главной особенностью является то, что когда сцепление включено, лепестки корзины перемещаются ближе к маховику. Конструкция проста, проверена и надежна.

Если же на машине стоит корзина с вытяжным принципом работы, тогда лепестки перемещаются от маховика. Второй тип корзин имеет меньшие размеры, часто устанавливается для того, чтобы экономить место в подкапотном пространстве.

Также есть и корзины, конструкция которых отличается от стандартной. Обычно такие корзины нужны для мощных форсированных ДВС и имеют усиленную диафрагму, что позволяет в значительной степени увеличить силу прижима (до 1.5 раз и более по сравнению со стандартом).

Для этого корзину и отдельные элементы изготавливают из прочных сплавов, а также сама геометрия пружины усложняется. Обычно подобный тип корзин встречается на суперкарах, спорткарах и автомобилях, которые не являются серийными.
