Большинство современных автомобилей комплектуется производителями системой для облегчения управления — так называемым гидроусилителем рулевого колеса (ГУР). Этот узел существенно уменьшает усилие, которое требуется водителя, чтобы выполнить маневр рулем.
Дорожное полотно характеризуется наличием различных ям и неровностей. ГУР рассчитан на эффективное гашение толчков и вибраций, возникающих из-за этого. А еще он напрямую влияет на курсовую устойчивость транспортного средства, и оно увереннее чувствует себя на дороге. Появление гула или других посторонних шумов в области рулевого управления свидетельствует о том, что гидроусилитель или какой-то из его компонентов начал терять смазку. Несвоевременное устранение этой неисправности приведет к дорогостоящему ремонту впоследствии.
Причины потери масла в ГУР
Прежде, чем думать, каким образом решить проблему с вытеканием смазки, нужно понять, по какой причине это происходит. От этого и будут зависеть ремонтные работы, чтобы ликвидировать уход масла из гидроусилителя руля. Основных причин эксперты насчитывают 3:
- Течь рейки рулевой.
- Подтекание насоса гидроусилителя руля.
- Плохая герметичность трубок, шлангов соединений.
Постоянное выдавливание масла из бачка ГУР приводит к снижению его уровня, вплоть до критической отметки. Перед выполнением осмотра, найдите бачок и посмотрите, на каком уровне находится в нем рабочая жидкость. Она используется специального типа и напоминает ту же смазку, которую заливают в автоматические трансмиссии. Само по себе масло тоже теряет свои свойства при эксплуатации — оно пережигается и загрязняется, не говоря уже о возможных утечках. Опытные автослесари советуют производить полную замену спустя каждые 70-100 тысяч пройденных автомобилем километров.

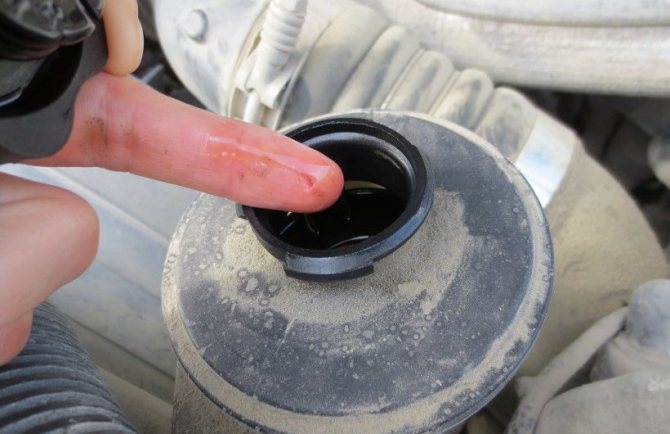

Чтобы узнать о свойствах смазки, можно взять на пробу пару капель обычным шприцем. Их наливают на чистый лист бумаги. Если масло характерного темного цвета (черного или насыщенного коричневого), то пришла пора его заменить. Точно также рекомендуется обращать внимание на его запах — недопустимо, если он будет напоминать запах подгоревшего масла.
Гидравлический усилитель тормозной системы
Существуют автомобили, в конструкции которых, применяется общий привод усиление рулевых механизмов и системы тормозов.
В таком варианте, помимо нескольких шлангов, в конструкции присутствуют и другие узлы, задача которых распределение жидкостного питания двух механизмов.
Именно деформация этих элементов приводит к утечке гидравлической жидкости.
В общем необходимо следить за ГУРом своего автомобиля и быть в курсе какая деталь вышла из строя. Когда произошла утечка жидкости.
По необходимости меняйте масло в бачке гидроусилителя руля!
Течь в рулевой рейке
Одна из самых распространенных неисправностей, с которой приходится столкнуться владельцам авто, оборудованным ГУР-механизмом. Обычно на подтекание рулевой рейки указывают следующие симптомы:
- появление заметного люфта в рулевом колесе при управлении транспортным средством;
- возникновение стука рулевой гайки в ходе движения — обычно его отчетливо можно услышать через рулевое;
- сложности с вращением руля, который требует все больше и больше усилий для его поворота;
- появление посторонних шумов в работе насоса усилителя.
Если подтверждается любой из приведенных здесь симптомов, значит, очень высока вероятность проблемы с течью рейки рулевой и начинать следует с осмотра именно этого узла.
Течь масла в рулевой рейке ГУР
Устройство гидравлической системы усиления.
ГУР, представляет собой сложное устройство, состоящую из следующих компонентов:
Насос.
Отвечает за правильное давление и своевременную подачу масляной жидкости в системе. Благодаря большой продуктивности и длительному сроку эксплуатации, наиболее популярны — пластинчатые насосы. Насос, закрепляется на двигателе и приводится в действие ремнем, от коленвала.
Распределитель.
Данное устройство, отвечает за равномерное распределение рабочей жидкости, между рабочей полостью и бачком. Распределитель, может быть роторным или осевым. Если при распределении жидкости, подвижной элемент вращается — распределитель, называют роторным. В случае, когда рабочей элемент, совершает возвратно — поступательные движения, распределитель — осевой. Распределитель, наиболее чувствительный элемент к загрязненному маслу.
Гидравлический цилиндр.
Устройство, использующее давление жидкости, для привода в действие поршня, поворачивающего колеса. Чаще всего, гидравлический цилиндр встроен в систему рулевого управления. Но, иногда, расположен между кузовом автомобиля и элементами управления.
Рабочая жидкость.
Масло, передающие силу от насоса к гидравлическому цилиндру. Данная жидкость, смазывает все элементы, подверженные трению во время работы. Масло, храниться в специальном бачке, оснащенном фильтром и определителем уровня жидкости.
Шланги соединения.
Шланги, отвечают за правильное движение рабочей жидкости в системе. Шланги, соединяют между собой все части системы, позволяя ей правильно функционировать.
В большинстве новых машин, система усиления руля, оснащена электронным блоком. Данное устройство, редактирует работу усилителя, исходя из условий эксплуатации. В расчет идут — температура, скорость и другие факторы. Блок, значительно повышает безопасность и улучшает управляемость автомобиля.
Течь в насосе ГУР
Проблема вытекания смазки зачастую начинается в насосе гидроусилителя. Связано это с тем, что данный узел находится под воздействием значительных нагрузок. Со временем это приводит к нарушению герметичности самого узла или его соединений, компонентов. В первую очередь нужно обращать внимание на наличие видимых повреждений магистралей и шлангов, через которые производится циркуляция масла в самом узле.
Если выявлены визуальные повреждения, то такие шланги подлежат замене при невозможности ремонта. Что касается самого насоса, то его нелишним будет разобрать и заменить сальники новыми. В большинстве случаев этого достаточно для устранения проблемы. На проблемы с течью в насосе указывает увеличение усилия, необходимого для проворота рулевого колеса. Перед обратно сборкой и установкой на место все компоненты этого механизма рекомендуется протереть уайт-спиритом.
Причины утечки жидкости из ГУР
Фактически все современные автомобили оборудованы системой гидроусилителя руля. Помимо упрощения выполнения поворота рулевого колеса, она дает еще много других преимуществ, среди которых можно отметить:
- Существенное облегчение процесса управления машиной;
- Заметное увеличение маневренности автомобиля, гибкость его движения;
- Гидроусилитель эффективно гасит передаваемые на руль удары и толчки, исходящие от ям и неровностей на дороге;
- Обеспечивается курсовая устойчивость движения авто, что снижает потребность в слишком напряженном внимании за дорогой.
Но вместе с этими приятными бонусами приходят и новые проблемы. Основной и самой частой из них является утечка жидкости гидроусилителя руля.
Рассмотрим основные причины, из-за чего это может происходит, и методы, с помощью которых проблема исправляется.
Причины потери масла в ГУР
-
Течь в рулевой рейке
Чтобы понять, что в рулевой рейке неисправность и именно из-за нее течет масло из гидроусилителя руля, нужно обратить внимание на следующее:
- Не возникает ли при езде на авто стука в рулевой гайке. Его отчетливо можно ощущать через руль;
- Руль начал вращаться с заметным усложнением, для этого приходится прилагать все больше усилий;
- В насосе гидроусилителя начали появляться посторонние шумы;
- При вращении рулевого колеса появился заметный люфт.
Если что-либо из перечисленного просматривается, это может сигнализировать о том, что течет жидкость гидроусилителя руля.
Проблемы с рулевой рейкой вполне можно решить самостоятельно. Ее нужно демонтировать с автомобиля и полностью разобрать. Все найденные неисправности, изношенные детали нужно заменить. После этого рейка собирается и устанавливается назад в авто. Проблемы с утечками должны решиться.
-
Течь в насосе ГУР
Часто можно наблюдать, как течет жидкость гидроусилителя руля именно по этой причине. Насос постоянно испытывает большие нагрузки и рано или поздно может начать давать некоторые сбои.
Самыми частыми его проблемами является ухудшение герметичности самого агрегата, или же испорченность магистралей и шлангов, через которые насос гоняет масло по системе гидроусилителя.
Решение проблемы в таком случае достаточно простое – все шланги и магистрали нужно осмотреть, если на них есть трещины или подозрительные участки, то их нужно заменить. Также нужно перебрать насос и установить в нем новые сальники. Это должно решить проблему.
Бывает и так, что все вроде бы нормально, но когда автомобиль долго поработает и хорошенько прогреется, руль начинает поворачиваться все тяжелее. Причина в том же насосе и утечке с него жидкости.
Опять же, его нужно полностью разобрать, хорошенько исследовать на наличие дефектов, заменить все изношенные детали и перед сборкой тщательно протереть все компоненты агрегата спиртом или уайт спиритом.
-
Нарушение герметичности шлангов и трубок
Самый простой, и в то же время, самый распространённый вариант поломки, при котором масло активно уходит из ГУР. Решается данная проблема предельно просто – все соединения нужно осмотреть и проверить на прочность.
Везде, где герметичность трубок ставится под сомнение, нужно обновить соединения и закрепить их.
Проблемы с утечками должны исчезнуть. Как видите, проблем, из-за которых может происходить утечка жидкости из гидроусилителя руля, довольно много, но все они легко решаемы.
Читайте также:
[content-egg-block template=offers_tile]
- Практические советы по хранению дров Современные частные дома часто отапливаются газом или электричеством. Несмотря на это, […]
- Возникновение архитектурного стиля готика Готика ─ это архитектурный и художественный стиль, который доминировал в искусстве […]
- Удаление воздушной пробки из системы охлаждения автомобиля Воздушная пробка образуется в системе охлаждения. Часто это происходит из-за […]
- Рождение стиля Ренессанса Такое название, как «Ренессанс» или возрождение было впервые использовано в шестнадцатом […]
- Виды крючков и приманок как элемент рыболовных снастей Характеристика видов приманок и рыболовных крючков. Рыбак без спиннинга не сможет […]
- Проставки для увеличения клиренса Amortect Для современного автолюбителя очень важен комфорт, особенно в поездках на дальние […]
- Форекс. Преимущества аналитических прогнозов от компании Альпари Аналитические прогнозы и материалы основаны на всестороннем, глубоком исследовании […]
- Как оформлять лицевую часть ванны Иногда плиточники сталкиваются с проблемой, как сделать оформление ванны, а в […]
Нарушение герметичности шлангов и трубок
Эта причина относится к числу наиболее распространенных, но она же наиболее проста с точки зрения устранения. Да и ремонтные работы в этом случае не слишком дорогостоящие. Сначала нужно осмотреть все соединения, уплотнения, трубки и магистрали на прочность и герметичность. Места, которые вызывают сомнения, должны быть разобраны и перетянуты повторно. Такие операции вполне под силу выполнить самостоятельно, в гаражных условиях и сэкономить на ремонтных затратах.
Шланг высокого давления ГУР
Способ №2 — Полная замена жидкость в ГУРе (потребуется помощник)
- Вывешиваем «передок» автомобиля, для более легкого вращения руля при прокачке гидроусилителя при заглушенном двигателе.
- Открутите крышку бачка ГУРа и откачайте всю жидкость.
- Немного ослабив хомуты на шлангах, идущих к бачку, снимаем шланги и бачок. В руках у вас должно быть два шланга — один ведет непосредственно к насосу гидроусилителя, а второй шланг от рулевой рейки. Первый шланг откладываем в сторонку, а второй («обратка») опустите в бутылку.
- Теперь сядьте за руль и вращайте его как описано выше, тем самым вы будете выкачивать старую жидкость из системы гидроусилителя руля.
- После того как жидкость полностью вытекла, необходимо взять шланг, который идет к насосу и вставьте в него лейку.
- Откройте бутылку и начинайте вливать ее в лейку небольшими порциями, помощник при этом активно вращает руль. В случае отсутствия помощника, придется приловчиться, например можно прикрепить лейку и по очереди заливать и вращать руль пока из «обратки» не начнет течь чистая жидкость ГУР.
- Когда вы увидели, что потекло чистое масло, оденьте шланги и установите бачок на место.
- Долейте жидкость до необходимого уровня и снова вращайте руль.
- Заведите мотор и снова покрутите рулем.
- Теперь можно заглушить мотор и опустить «передок» автомобиля.
- Проверьте уровень в бачке, когда автомобиль будет опущен с домкрата, при необходимости долейте. Попробуйте проехаться чтобы проверить как вращается руль.
Если все в порядке, руль вращается легко и нет никаких подтеканий — поздравляю, у вас все получилось. Смело собирайте инструмент! Благодарю за внимание.
Источник
Как исправить проблему
Проблемы с течью масла в ГУР должны решаться соответственно той причине, которая их вызвала. Если неисправна рейка рулевая, то проводится ее технический осмотр. Не стоит сразу же менять ее новым узлом при помощи ремкомплектов многие СТО восстанавливают ее работоспособность.
Самым дорогостоящим с точки зрения затрат может стать выход из эксплуатации насоса механизма ГУР. Чаще всего потребуется замена сальников, но также речь может идти о поломке крыльчатки либо неисправностях подшипников. Основным признаком поломки насоса является ощущения тугого руля или возникновение постороннего гула. Если нет достаточного опыта в диагностике неисправностей насоса, лучше доверить эту процедуру профессиональному автослесарю.
Подтекание масла в местах соединений, прохождения магистралей сопровождается заменой наиболее изношенных участков. После этого все подозрительные участки снова затягиваются, после чего повторно проводятся наблюдения на предмет появления течи на холодном и горячем двигателе.
Чтобы не пришлось столкнуться с течью гидроусилителя, бывалые автомобилисты дают следующие рекомендации по эксплуатации:
- регулярно проверять уровень рабочей жидкости в узле;
- при стоянке на длительное время колеса необходимо выровнять, и особенно это актуально в зимний период года;
- чтобы не навредить насосу, не рекомендуется дольше 10 секунд оставлять рулевое колесо в крайних положениях;
- периодически осматривать состояние рулевых наконечников, степень износа пыльников, а также самой рейки. Замена каждого из этих компонентов обойдется дешевле, чем полноценная покупка новой рейки или усилителя.
Как только возникают подозрения касательно неисправностей ГУРа, не стоит затягивать с ремонтом. При необходимости его доверяют профильным станциям технического обслуживания.
Содержание
- 1 О ГУР.
- 2 Устройство гидравлической системы усиления. 2.0.1 Насос.
- 2.0.2 Распределитель.
- 2.0.3 Гидравлический цилиндр.
- 2.0.4 Рабочая жидкость.
- 2.0.5 Шланги соединения.
- 3.0.1
работа ГУР
- 4.0.1 Пенится масло.
Поговорим о частых неисправностях системы гидроусилителя. Многие владельцы автомобилей, часто сталкиваются с некорректной работой ГУР, поговорим об основных причинах и способах их решения. Прежде чем начать восстанавливать гидравлический усилитель собственными силами, необходимо досконально изучить его устройство и принцип работы. Ремонт системы и замена масла в усилителе, весьма сложной и ответственный процесс. Для грамотного подхода к делу, необходимо изучить все элементы и тонкости функционирования ГУР. Для устранения неисправностей, важно, с точностью определить характер и масштабы поражения.
Принцип работы
Разберем как работает ГУР на примере поворота авто вправо. При равномерном движении насос подает под давлением рабочую жидкость в распределитель.
Поскольку руль не вращается, торсион не воздействует на золотник, в это время открыты только перепускные каналы, и жидкость, проходя через эти каналы по «обратке» возвращается в бачок.
При повороте вправо, шестерня рулевого механизма воздействует на рейку, и та начинает перемещаться в правую сторону.
В это время торсион действует на золотник и тот смещается, перекрывая перепускные каналы, и соединяет канал правой полости силового цилиндра для жидкости, с каналом, идущим от насоса.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Чистка карбюратора ВАЗ 2107
Она под давлением попадает в цилиндры и начинает давить на поршень штока создавая дополнительное усилие для перемещения рейки.
В это же время, сместившись золотник соединяет между собой канал левой полости цилиндра с каналом «обратки», чтобы жидкость, находящаяся в данной полости, не создавала противонаправленное усилие.
При прекращении вращения руля во время поворота, золотник сразу же становится на место, перекрывая подачу жидкости в цилиндр.
При выравнивании колес, когда руль вращается влево, процесс производится с точностью до наоборот.
Следует отметить, чем сильнее водитель будет воздействовать на руль, тем сильнее скручивание торсиона и смещение золотника, а значит, каналы откроются больше и подача жидкости в требуемую полость будет интенсивнее.
