Снятие панели приборов на автомобилях ВАЗ 2110, 2111 и 2112 — дело не из простых. Но в то же время, выполнить данный ремонт возможно и своими руками, имея под рукой необходимый инструмент, а также четкую инструкцию. Касаемо плана действий, в Интернете не так много детальных руководств по снятию и установке панели приборов, и все это связано с тем, что процедура имеет ряд сложностей и тонкостей, о которых не каждый может вспомнить при написании такой статьи.
Впрочем, я постараюсь сделать материал, который хоть на 90% поможет дать общую картину и основные моменты, которые стоит учитывать при снятии панели на ВАЗ 2110-2112. Для выполнения ремонта понадобится следующий инструмент:

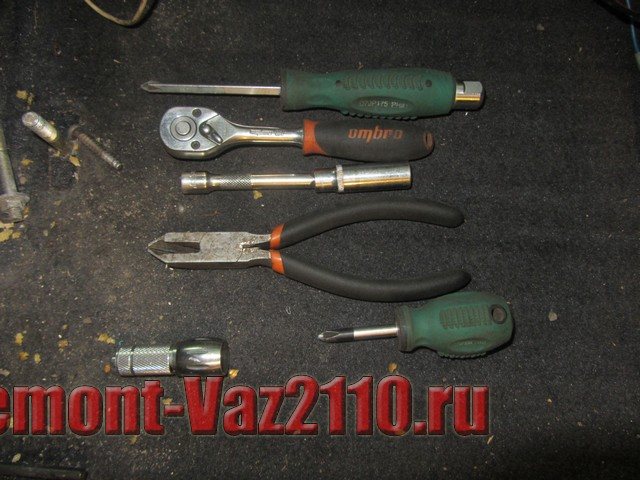

- Отвертка с крестообразным лезвием, как короткая, так и длинная
- Головка на 10 мм, желательно глубокая
- Трещоточная рукоятка или вороток
- Кусачки или острый нож
- Фонарик при необходимости
Снятие и установка панели приборов на ВАЗ 2110, 2111 и 2112
Прежде чем приступать к выполнению данного ремонта, необходимо сделать следующее:
- Отключить клемму «-» от АКБ автомобиля
- Снять рулевое колесо
- Снять подрулевые переключатели
- Снять тоннель пола
После этого можно приступать к дальнейшим действиям. Сразу же извлекаем и снимаем все элементы панели, такие как: штатные часы, блок управления отопителем, блок индикации, а также центральный дефлектор, и не забываем про кнопки с магнитолой. В результате, получаем примерно следующую картину:
Далее, при помощи отвертки поддеваем и извлекаем заглушки по верхним углам крепления панели приборов. На деле это выглядит следующим образом.
С другой стороны делаем аналогично, после чего при помощи головки и удлинителя откручиваем гайки крепления панели приборов в верхней части.
Теперь переходим к остальным местам крепления. Снизу, в левой и правой части панели — по углам, также есть по одному винту которые необходимо открутить. Первый показан ниже.
Второй же находится в правой части панели в том же самом месте — снизу в углу. Также, сразу отворачиваем саморез, которым крепится диагностическая колодка:
Теперь переходим к боковым местам креплений каркаса, которые находятся по центру с каждой из сторон — ниже на фото показана левая сторона:
Справа будет все аналогично. Далее переходим к внутренним креплениям каркаса, которые находятся в следующих местах. Первый — под монтажным блоком предохранителей, чтобы добраться — откидываем крышку и заглядываем внутрь панели:
Второй же справа — виден при открытой крышке вещевого ящика (бардачка):
Разумеется, монтажный блок придется также снять, чтобы он остался нетронутым с подпанельной проводкой.
Продеваем его внутрь при отведенной назад панели приборов, также придется отрезать некоторые хомуты крепления проводки, к примеру, в этом месте, которое показано на фото:
Теперь пробуем снимать панель ВАЗ 2110, отводя ее в сторону с обеих сторон, равномерно, без особых усилий и резких движений.
На фото выше видно, что трубки гидрокорректора фар обрезаны, так как в моем случае они были просто не нужны. Если же вам их необходимо сохранить, все делаем аккуратно и снимаем их, вытащив блок управления из панели приборов. Далее окончательно снимаем панель, разумеется, предварительно отсоединив все провода, которые будут препятствовать этому.
Установка происходит в обратной последовательности, подключая все провода и разъемы на свои места, блоки и переключатели, а также остальные элементы, которые были сняты в результате этой процедуры.
Тюнинг, шумоизоляция и доработка приборной панели ВАЗ 2110, 2111, 2112
Содержание статьи:
1. Тюнинг приборной панели своими руками ВАЗ 2111
Читайте также:
2. Шумоизоляция приборной панели ВАЗ 2110
3. Доработка приборной панели ВАЗ 2112
Тюнинг приборной панели своими руками ВАЗ 2111
Решил сделать тюнинг приборной панели. Как и обещал, выкладываю фотоотчет о переделке торпедо. Хочу сразу сказать, что на данном этапе работа выглядит грубо и массивно, с этим я сейчас борюсь и в ближайшее время исправлю. Для начала, снимаем нашу накладку.

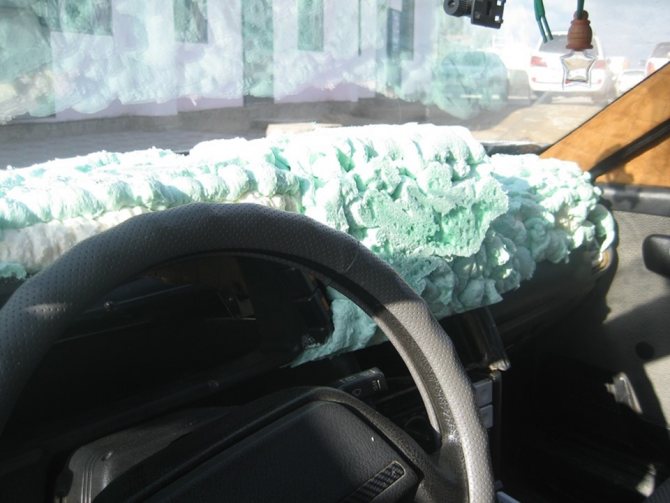

Теперь пеним, но не в коем случае не наваливайте разом огромную кучу пены, она у вас и за неделю потом не высохнет!
Не забываем примерить, чтобы потом не получилось, что у вас руль задевает за нее, либо просто слишком высокая поучилась.
В принципе вся работа заключается в двух вещах, вы режете, пените, снова режете и так очень много раз.
Дальше, мы наносим самую дешевую шпатлевку, которую смогли найти. Делается это для заполнения пустот и придания жесткости нашей форме. Я ее разрезал на 2 части.
Размечаем места разреза.
-
Читайте также:
Накладки щитка приборов.
Основная накладка.
Разделил я их для более легкого монтажа, и для менее сложной перетяжки кожей в будущем. Вот, собственно, что меня вдохновляло.
А пока ездим вот так.
Итак, с формой из пены закончили. Теперь нужно придать форме идеально ровную поверхность, для снятия матрицы. Раньше я делал это с помощью шпатлевки, сейчас решил освоить скульптурный пластилин, ОЧЕНЬ СОВЕТУЮ! Работать с ним одно удовольствие и никакой пыли. я делал форму сначала пеной, а выводил пластилином, но если есть возможность, то от пены лучше отказаться и делать форму полностью из пластилина. Оклеиваем всю панель слоем пластилина, выравниваем поверхность и выводим углы.
Так как всю внешнюю сторону будет перекрывать тонированное оргстекло, мне мешал кусок пластика который пришлось срезать.
Самая интересная часть работы закончена, приступаем к стеклоткани. Я сделал сначала слой стеклоткани с плотностью 100, второй слой 300.
После того, как все засохло, нужно отделить матрицу от нашей формы. И тут я понял, какую огромную ошибку допустил, когда не наложил слой разделителя между формой и стеклоткани. Пришлось весь день отдирать пластилин от матрицы. Для разделения можно было использовать пищевую пленку.
Матрицу отделили, от пластилина отчистили, теперь нужно нарастить толщину. Делаем это с внутренней стороны. И вот, собственно, готово.
-
Читайте также:
Расскажу о перетяжке и перешивки панели приборов.
Обшивка и установка
Как перешивать я писать не буду особо, так как не мастер и делал так, как могу. Для начала, вырезал отверстие для панели и примерил планшет, кстати, он будет съемным.
Дальше начал перетягивать
Пока панель была еще не установлена, решил оклеить дальнюю часть панели, где идет воздуховод на лобовое, в цвет потолка.
Установка
На днях сделаю накидку на панель из ткани как потолок.
Ну наконец установил панель, заодно сделал шумку моторного щита. На все это ушел полный день + вечер, хотя думал затянется на неделю) Со стороны пассажира ткань немного отошла, заканчивался клей, пришлось мазать по минимуму, ну не страшно, этот кусочек подклеить можно будет на месте. Шумка STP 4мм + изолон, в салоне стало действительно тише, панель не гремит, вообще не одного звука не издает. Я это понял, когда меня начал раздражать звон ключей в замке зажигания). К сожалению, фотографии только такие, по окончанию сборки всего салона, сделаю хорошие фотографии.
Сильно не пугайтесь, мне прям стыдно за свой салон, запустил не на шутку.
А вот тут мне стало страшно, очень страшно.
Среди этого бардака, меня ждал вот такой сюрприз, кто в курсе, тот поймет.
А вот и сидули, но о них позже
Панель в районе руля не до конца собрана, на днях буду ставить ЭУР с Приоры рулем, тогда все встанет на свои места.
Шумоизоляция приборной панели ВАЗ 2110
Достал меня в край скрип и дребезг торпеды! И надо было как-то решать эту проблему. Для шумо-виброизоляции было куплено: 3 больших листа вибрухи от ШумоFF 3мм 2 больших листа сплэна от Шумоff 8 мм 1 большой лист битопласта STP 1,5 x 1м антискрипа от ШумоFF (купил черных карпет на клеевой основе) Для удобства снял сидения и тоннель, а потом все как в мурзилке. Демонтаж всего занял около часа, так как я долго изучал тему шумки торпеды и знал где какие шурупы.
Практически снятая панель.
разобрал
Теперь пришло время заняться самой торпедой
Очень много времени заняло сама шумка торпеды, практически пол дня. Проклеил все стыки, все ребрышки что бы нигде не было трения между пластмассой. Верх панели я немного оклеил вибрухой, но совсем чуть-чуть. Заднюю часть приборки я проклеил битопластом. Проклеил армированным скотчем все стыки елочки печки во избежание потери воздуха.
Воздуховод в скотче
Пришел на следующий день в гараж я сразу же приступил к шумке моторного щита. Первым слоем я проложил вибрухой шумоff 3 мм. На весь щит к полу пошло больших 2,5 листа. Потом по верх вибрухи я поклеил сплэн 8мм.
Так же обновил поролон на заслонке печки т.к там были щели в палец пришлось немного повозится с ней.
После всех манипуляций я решил устанавливать панель (примерять). После того, как я ее установил, решил немного пошатать ее и снова скрип — откуда? Снова снял ее. Сразу же обратил внимание на центральные шпильки, на которых держится панель. На шпильках были обычные кусочки шланга. Я их снял и оклеил антискрипом.
После установки торпеды на место она больше не издала ни одного звука.
Первый этап установки
Все карая тоже обклеил антискрипом
Крышку блока предохранителей внутри обклеил битопластом
Оклейка антискрипом
Практически все. Пропылесосил и готовлюсь устанавливать тоннель и сидения.
Ура ! Финиш!

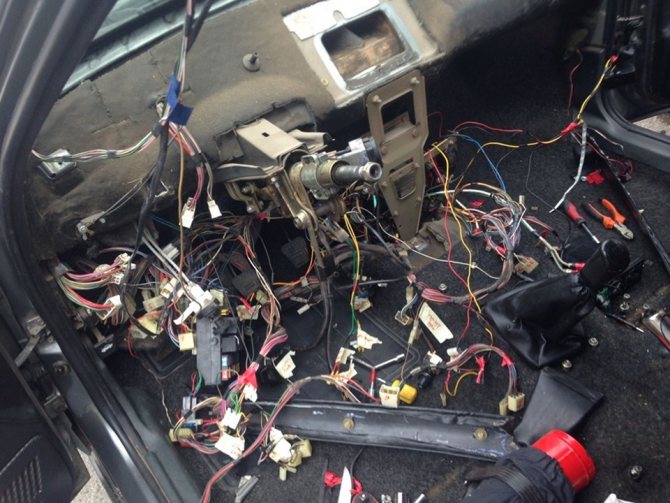

На второй день очень много времени пошло на укладку проводки, около 3х часов. А так, нет ничего сложного. Главное, в гараж взять побольше еды, воды и терпения. На весь фронт работы пошло полтора дня. Результатом очень доволен — ничего не трещит, не скрипит, одним словом — тишина! И еще очень доволен доработкой воздуховодов печки. После того как я обновил поролон на заслонке и заклеил все щели армированным скотчем…печка дует то что надо… и в ноги отличный поток воздуха получился
3. Доработка приборной панели в ВАЗ 2112
Во время перекладывания панели туда-сюда случилась с ней неприятность.
сломанная панель приборов
Ну вроде не страшно, исправляем. Для этого нашел все отломанные куски, приготовил скобы для мебельного степлера, паяльник. И уже проверенным методом (вплавлением скоб в пластик) восстанавливаю панель.
скобы для степлера вплавляются паяльником
далее шпаклевка и обработка шкуркой
покраска
Теперь приступаю к модернизации отопления в 12-шке. С момента покупки у меня хреново грела печка. Точнее она грела, но этот нагретый воздух с трудом выходил из панели. А для задних пассажиров вообще были демонтированы все воздуховоды. Единственный работающий режим — обдув лобового стекла. Для исправления закупаю немного сантехнической гофры (4 метра было куплено, совсем чуть-чуть осталось). Основная идея состоит в том, чтобы распределить воздух выходящий из отопителя по зонам. С помощью болгарки, сварки и кое-каких волшебных слов получаем конструкцию:

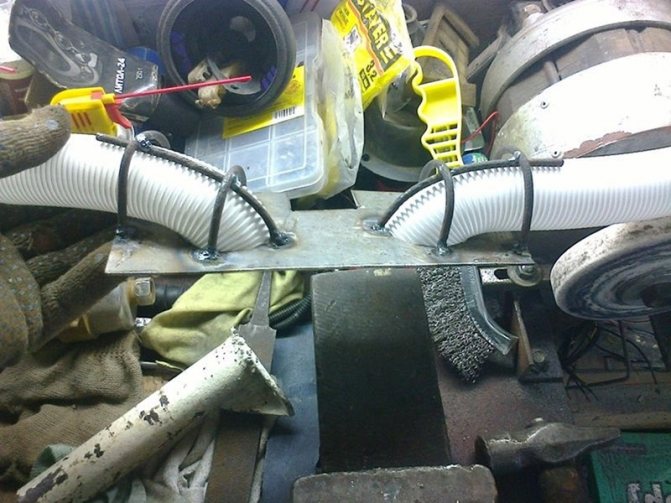

конструкция
