Большинство цепей бортовой сети автомобиля защищены плавкими предохранителями, основная часть которых установлена в монтажном блоке, расположенном в моторном отсеке на задней стенке, справа.
На автомобили ранних выпусков устанавливались монтажные блоки с предохранителями цилиндрического типа.
В настоящее время применяются монтажные блоки с предохранителями штыревого типа, имеющими более надежный контакт в разъеме.
Монтажные блоки взаимозаменяемы в сборе. Блоки отечественного производства можно разбирать, заменять плату и восстанавливать перегоревшие токопроводящие дорожки.
В блоке кроме предохранителей размещаются реле дальнего и ближнего света фар, обогрева заднего стекла.
На внутренней стороне крышки монтажного блока изображены символы, поясняющие назначение каждого реле. На части автомобилей, оборудованных очистителем фар, в монтажном блоке устанавливается дополнительное реле. Оно согласует работу очистителей фар с очистителем ветрового стекла при включенном свете фар.
Предохранитель номиналом 8А цепи противотуманного света установлен за нижней вставкой панели радиоприемника, на проводе возле выключателя противотуманных фонарей.
При ремонте электрооборудования отсоединяйте «минусовую» клемму аккумуляторной батареи (при выключенном зажигании).
Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.
Не используйте предохранители увеличенного номинала или самодельные – это может привести к перегоранию токопроводящих дорожек печатной платы и даже стать причиной пожара.
Замена предохранителей в монтажном блоке
Открываем крышку монтажного блока.
Порядковые номера штыревых предохранителей указаны на нижней стороне крышки и на панели блока. Там же, на крышке, нанесены символы защищаемых цепей.
В монтажном блоке старой конструкции, которым комплектуется часть автомобилей, предохранители размещены по порядку номеров слева направо.
Состояние плавкого элемента предохранителя штыревого типа видно через окошко сверху его корпуса.
Для замены предохранителей и реле монтажный блок укомплектован специальными пластмассовыми съемниками.
При отсутствии съемника предохранитель и реле можно извлечь пассатижами.

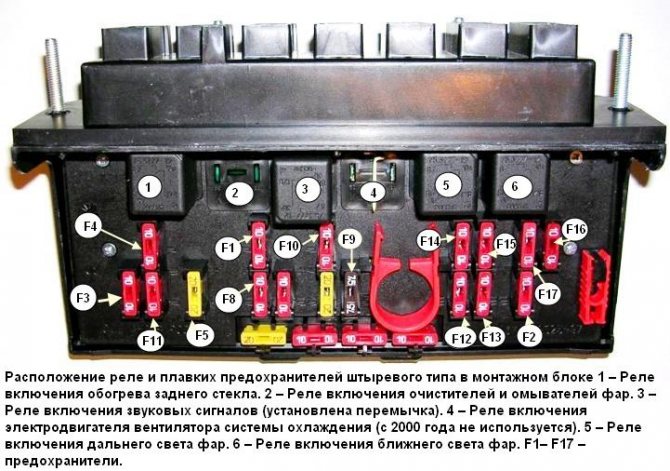

Расположение предохранителей и реле Ваз 2107
Предохранительный блок ваз 2107 и блок реле на автомобиле объединены в одном месте для удобства использования и обслуживания Предохранительный блок расположен в правой части подкаподтного пространства между моторным отсеком на перегородке. В блоке предохранителей используются предохранители штырькового типа, с разным номинальным током. Реле, используемые в электрической цепи автомобиля призваны снизить нагрузку в момент включения, отключения определенных электрических цепей. Обозначение всех предохранителей, а так же реле, нанесены с внутренней стороны крышки блока предохранителей.
В верхней части расположен ряд реле. Если смотреть слева направо, то первым идет реле обогрева заднего стекла, далее на пустом месте устанавливается реле очистителя и омывателя фар, третья заглушка соответствует реле включения звукового сигнала устанавливать не обязательно, следующая заглушка соответствует реле включения электродвигателя вентилятора системы охлаждения. И последние два реле отвечают за дальний и ближний свет фар.
Обозначение предохранителей и соответствие защищаемой электрической цепи можно посмотреть с внутренней стороны крышки. С нижней части, к монтажному блоку реле и предохранителей подключаются колодки с проводами, которые так же соответствуют своей электрической цепи. Для удобства использования и подключения, так же имеется цветовое соответствие, которое продублировано на корпусе блока.
монтажный блок реле и предохранителей автомобиля ваз 2107 R1 — реле включения обогрева заднего стекла; R2 — реле включения дальнего света фар; R3 — реле включения ближнего света фар; F1 — F17 — предохранители; 1 — место установки реле включения очистителей и омывателей фар; 2 — перемычка (ранее устанавливалось реле включения звукового сигнала); 3 — перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения); 4 — пинцет для замены предохранителей; 5 — запасные предохранители; 6 — пинцет для замены реле.
Расположение и назначение предохранителей и реле автомобиля ваз 2107
№
| Ток, (А) | Защищаемые цепи | |
| F1 | 10 | Электродвигатель отопителя Лампы света заднего хода Сигнализатор и реле включения (обмотка реле) обогрева заднего стекла |
| F2 | 10 | Электродвигатель стеклоочистителя Электродвигатель очистителей фар Электродвигатели насосов омывателей ветрового стекла и фар |
| F3 | 10 | Резервный |
| F4 | 10 | Резервный |
| F5 | 20 | Элемент обогрева заднего стекла и реле его включения (контакты) |
| F6 | 10 | Прикуриватель Часы |
| F7 | 20 | Звуковые сигналы Реле сигналов Реле (контакты) и электродвигатель вентилятора охлаждения радиатора |
| F8 | 10 | Выключатель аварийной сигнализации с контрольной лампой Реле-прерыватель указателей поворота и аварийной сигнализации Контрольная лампа указателей поворота (в режиме аварийной сигнализации) Указатели поворота (в режиме аварийной сигнализации) |
| F9 | 7,5 | Лампы задних противотуманных фонарей и их сигнализатор |
| F10 | 10 | Указатели поворота (в режиме указания поворота) Тахометр, вольтметр Реле-прерыватель и сигнализатор указателей поворота Система управления электропневмоклапаном Указатель и сигнализатор резерва топлива Указатель температуры охлаждающей жидкости Контрольная лампа включения стояночного тормоза Контрольная лампа аварийного состояния рабочей тормозной системы Контрольная лампа заряда аккумуляторной батареи Контрольная лампа закрытия воздушной заслонки карбюратора Реле электровентилятора (обмотка) Термовыключатель электровентилятора Обмотка возбуждения генератора |
| F11 | 10 | Плафон освещения салона Лампы сигналов торможения Контрольная лампа непристегнутого ремня безопасности водителя (если установлен) |
| F12 | 7,5 | Лампа дальнего света (правая фара) Реле стеклоочистителей и омывателей фар (обмотка реле) |
| F13 | 10 | Лампа дальнего света (левая фара) Контрольная лампа включения дальнего света |
| F14 | 10 | Лампа габаритного света (левая блок-фара) Лампа габаритного света (правый фонарь) Лампа фонарей освещения номерного знака Подкапотная лампа Контрольная лампа включения наружного освещения |
| F15 | 20 | Лампа габаритного света (правая блок-фара) Лампа габаритного света (левый фонарь) Лампы освещения прикуривателя, приборов, вещевого ящика, часов |
| F16 | 10 | Ближний свет фар (правая блок-фара) Реле стеклоочистителей и омывателей фар (обмотка реле) |
| F17 | 7,5 | Ближний свет фар (левая блок-фара) |
Замена дополнительного предохранителя очистителя фар
Дополнительные плавкие предохранители очистителей фар (номиналом 2А) защищают обмотку электродвигателей.
Они установлены на питающих проводах рядом с моторедукторами.
Читайте также:
Для проверки и замены неисправных предохранителей отворачиваем крышку предохранителя
Замена предохранителей цепи противотуманного света
Для проверки и замены предохранителя цепи противотуманного света, поддев отверткой, вынимаем два средних выключателя из панели радиоприемника.
Отверткой по очереди поджимаем два фиксатора крепления нижней вставки панели радиоприемника
Вынимаем вставку.
Вынимаем из панели корпус предохранителя
Отворачиваем его крышку и заменяем перегревший предохранитель
Замена реле
Замена реле включения обогрева заднего стекла, очистителей фар, ближнего и дальнего света фарРеле 113.3747-10 или взаимозаменяемые с ними новые реле 90.3747 (с пластмассовой крышкой) служат для включения обогрева заднего стекла, ближнего и дальнего света фар.
Они размещены в монтажном блоке.
На автомобилях, оборудованных очистителем фар, дополнительно установлено реле 904.3747.
-
Читайте также:
Место расположения реле обозначено символами на внутренней стороне крышки блока.
Для замены снимаем реле съемником.
Замена реле зажигания и реле аварийной сигнализации и указателей поворота
Снимаем щиток приборов. Оба реле установлены в салоне на передней панели за щитком приборов.
Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.
Головкой «на 10» отворачиваем гайку крепления реле.
Реле, подлежащее замене, отсоединяем от колодки.
Новое реле крепим на место, подложив под гайку провод «массы».
Замена реле включения стартера
Для включения стартера служат реле 113.3747-10 или 90.3747-10 с кронштейном на крышке.
Реле стартера установлено в моторном отсеке на правом брызговике.
Снимаем с его выводов колодку проводов, ключом «на 10» отворачиваем гайку крепления и меняем реле.
Замена реле очистителя ветрового стекла
Реле очистителя ветрового стекла (РС-514) предназначено для обеспечения прерывистого режима его работы.
Установлено оно под панелью приборов со стороны водителя и прикреплено к кузову двумя винтами. Общий вид реле с колодкой
Технические данные для проверки реле очистки ветрового стекла
— Сопротивление обмотки реле, Ом 66±2
— Сопротивление обмотки прерывателя, Ом 23±1
— Число включений очистителя в минуту 9—17*.
После включения очистителя щетки могут сделать до четырех непрерывных двойных ходов, пока биметаллическая пластина не нагреется до рабочей температуры
Поддев отверткой, снимаем левую обивку боковины.
Для ее последующей установки потребуются две новые кнопки крепления.
Крестообразной отверткой отворачиваем два самореза крепления реле.
Разъем реле находится в приборной панели, рядом с регулятором гидрокорректора фар.
К нему можно подобраться снизу приборной панели.
Важно не ошибиться с соединительной колодкой.
Колодка реле с четырьмя выводами (щиток приборов для наглядности снят)
ЦЕПИ, ЗАЩИЩАЕМЫЕ ПРЕДОХРАНИТЕЛЯМИ
Предохранители ВАЗ 2105 несут ответственность за потребителей электрической энергии и их цепи, причем у всех они разные. Если взглянуть на открытый блок предохранителей сверху со стороны передней части, то в первом ряду расположены реле.
Они отвечают (идём слева и направо) за работу следующего оборудования:
- Включает обогреватель заднего стекла;
- Моторчики омывателей и очистителей фар;
- Подключение звукового сигнала, в некоторых блоках может стоять перемычка;
- В этом месте ставится перемычка для возможности включения электродвигателя вентилятора системы охлаждения;
- Освещение дальним светом;
- Включение ближнего освещения.
Если выходит из строя реле, то его можно заменить другим, так как некоторые из них однотипные. Это относится к «релюшкам» под номерами 1; 5 и 6. Для проверки работоспособности их достаточно переставить местами.
Электрические цепи, защищаемые плавкими предохранителями
Если продолжать его рассматривать, то в нижнем ряду установлены предохранители.
Как видно из описания, постоянно в работе находятся 15 и 2 резервные предохранители. При проверке следует быть осторожным, так как постоянно подключены к бортовой сети цепи звукового сигнала, лампы торможения, розетка для переносной лампы, освещение в салоне, цепи аварийной сигнализации и освещения.
