Система предохранителей в автомобиле необходима для защиты дорогостоящего электрооборудования от перепадов напряжения или короткого замыкания в сети. Принцип действия предохранителей прост – ячейка звена предохранителей представляет собой гнездо, в которое устанавливается сам элемент, тем самым образуя последовательное подключение в сети.
При скачке напряжения предохранительное волокно или проволока деформируется, чем обрывает контракт в сети и сохраняет оборудование транспортного средства работоспособным.
Что за что отвечает: блок предохранителей у Хендай Гетц
Если при запуске автомобиля обнаружились проблемы или полностью перестали работать какие-то функции из комплектации – самое время проверить блок предохранителей. В Хендай Гетц блок предохранителей, а также защитные реле расположены в монтажном блоке в подкапотном пространстве.
В зависимости от рыночной направленной автомобиля блок может находиться по правую или левую сторону от двигателя – на большинство европейских машин систему можно найти справа от силового агрегата.
Система блока предохранителей на Хендай Гетц имеет нестандартную маркировку. В автомобиле можно встретить следующие обозначения:
- A/CON – 10-амперный элемент, функциональное предназначение которого заключается в защите от короткого замыкания системы кондиционирования воздуха или климатической установки,
- HORN – предохранитель отвечает только за подачу звукового сигнала. В некоторых мастерских через данный элемент часто подключают дополнительные системы сигнализации или охранный комплекс,
- INJ – элемент, отвечающий за множество электротехнических систем двигателя, в частности ЭБУ силового агрегата, датчиков положения распредвала или коленвала, а также индикатора холостого хода. С завода рекомендуется ставить деталь с пропускной способностью 15 Ампер,
- EPS – элемент, отвечающий за блок электроуправления рулевым колесом. Пропускная способность предохранителя должна составлять строго 50 Ампер,
- P/WDW – деталь отвечает только за стеклоподъемники. Пропускная способность элемента должна быть не меньше 30 Ампер, подключать к системе можно, как только переднюю пару, так и электропакет в сборе,
- BLW – элемент отвечает только за блок управления вентилятором системы отопления. Мощность составляет 30 Ампер,
- SPARE – специальная пара резервных предохранителей, которые могут понадобиться в случае установки дополнительного оборудования либо расширения комплектации транспортного средства. Данный блок предполагает установку элементов с мощностью до 10-15 Ампер,
- ALT – предохранитель генератора транспортного средства. Максимальная нагрузка на электросеть в данной цепи должна составлять не более 20 А – в противном случае предохранитель перегорает,
- SNSR – многофункциональный элемент, предназначение которого заключается в подключении вспомогательного оборудования в комплектации автомобиля. Данный элемент отвечает за питание кондиционера, топливного насоса, радио антенны или датчика концентрации кислорода в салоне,
- ECU – элемент мощностью до 10 Ампер, отвечающий за бору топливного насоса или основного предохранитель электронного блока управления двигателем,
- BATT – система отвечает за работу задних фонарей. Производитель не рекомендует подключать к данную звену еще какие-либо элементы,
- F/PUMP – специальный регулятор датчика отключения автоматической подачи топлива. Выдерживает до 30 Ампер,
- ING 1 – предохранитель мощностью в 30 Ампер, отвечает за реле стартера или блок зажигания,
- ING 2 – элемент, который обеспечивает защиту от перепадов напряжения замка зажигания.
Если в автомобиле присутствует элемент иной маркировки, то рекомендуется проверить номер детали на официальном сайте производителя. Вполне возможно, что был установлен неоригинальный элемент или аналог с другого автомобиля – помните, предохранители с других авто не всегда подходят.
Обратите внимание! Во время замены предохранителей важно учитывать нагрузочную способность каждого элемента. В противном случае толку от замены элементов не будет – предохранители либо сгорят, либо не защитят от перенапряжения.
Несколько слов о признаках неисправности бензонасоса
Таких признаков несколько, обнаружить их может большинство водителей. Нужно только быть внимательными при пуске двигателя и во время движения машины. Наиболее часто появляются такие симптомы:
- Плохой пуск, как горячего двигателя, так и после длительной стоянки;
- Остановка мотора во время движения;
- Потеря мощности двигателем.
При повороте ключа зажигания, несколько секунд слышен звук работающего мотора бензонасоса, который создаёт рабочее давление для пуска мотора. Если такие звуки отсутствуют, нужно искать причины отказа в работе насоса. Для этого необходимо иметь измерительный прибор, который может измерить напряжение и сопротивление электрической цепи. Если насос работает, а давления топлива нет, проверяют чистоту топливного фильтра.
Замена
Небольшая часть блока предохранителей, отвечающая за опции комплектации автомобиля находиться в салоне, основные элементы – в блоке под капотом. Для того, чтобы заменить перегоревший предохранитель необходимо:
- В обязательном порядке отключить от аккумулятора все клеммы,
- Далее в салоне открываем накладку на приборной панели и с помощью крестовой отвертки отворачиваем фиксирующие саморезы. Затем аккуратно отщелкиваем пластиковые крепления и извлекаем накладку, что обеспечит доступ к самим предохранителям внутреннего блока,
- Теперь головкой на «10» отворачиваем новые крепления и можно полностью демонтировать блок. Осматриваем все предохранители на предмет оплавления и при необходимости меняем поврежденные элементы – извлекаются детали с помощью пинцета или специального съемника. Также под демонтированным блоком будет расположено реле – это при необходимости также прозваниваем,
- Если проблема не была устранена, переходим в подкапотное пространство, где производим осмотр по аналогичной схеме. При необходимости заменяем все поврежденные элементы,
- Далее подключаем аккумулятор и заводим автомобиль для теста и диагностики.
Помните, строго не допускается изменять тип предохранителя. Установка элемента меньшей мощности приведет к регулярному перегоранию детали, а деталь с большей пропускной способностью может стать причиной короткого замыкания и дорогостоящим ремонтом в ближайшем будущем.
Если в автомобиле постоянно выходят заводские предохранители, то необходимо пройти диагностику систему – возможны перепады напряжения или нестабильная работа генератора.
Где расположены предохранители в салоне и в капоте?

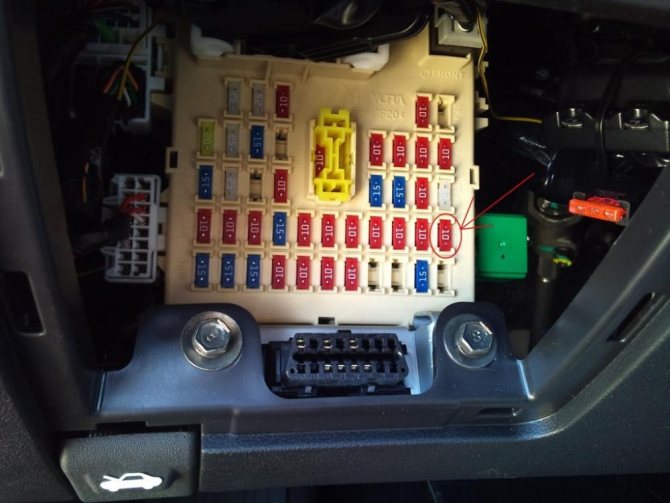

Блок предохранителей устройств салона находится в самом салоне автомобиля, на стороне водителя, слева от руля. Блок закрыт пластиковой крышкой, которая легко открывается рукой. Чтобы увидеть схему, необходимо открыть крышку отсека.
Схема представляет собой таблицу, в которой пиктограммами изображены устройства и даны указания по их номиналам, практически у всех сила тока равна 10-15 А. Для удобства они снабжены и буквенно-цифровыми обозначениями, которые помогут сориентироваться автовладельцу, определив соотношение между обозначением на схеме и расшифровкой, данной в технической документации.
Следует иметь в виду, что в желтом фиксаторе в середине блока установлено одновременно 2 предохранителя.
Так, под символом F2 скрывается защита системы работы электронного ключа, F5 управляет всем электрооборудованием кузова, F7 – кондиционером, F17 – обогревом передних сидений. На схеме будет отмечено его расположение на блоке.
Таким образом на блоке предохранитель подогрева сидений будет находиться в верхнем ряду, вторым справа. На самих предохранителях их номера не написаны, только номинал, ориентироваться придется по предлагаемой схеме. Красные имеют номинал в 10 А, синие – в 15 А, желтый (один) в 20 А и белые – в 25 А.
Если у автовладельца есть несколько уже приобретенных деталей разных номиналов, при перегорании водитель сможет заменить их самостоятельно, не теряя времени на обращение в магазин. Перегоревшая деталь просто расплавляется со стороны небольшой пластиковой пластинки сбоку и сверху, что можно установить при визуальном осмотре.
Помимо основных есть и дублирующие, запасные реле, они скрываются под номерами F3,13,36. Также в салоне расположены предохранители длительной стоянки, они имеют существенно больший размер и желтый цвет.
Электрика капота и багажника зависит от блока, который находится в моторном отсеке. Он представляет собой небольшой пластмассовый ящик, на крышке которого будет находиться схема расположения защитных устройств.
Она менее понятна, некоторые детали обозначены крупнее, некоторые – менее ярко. Номинал элементов колеблется от 10 до 125 А, соответственно, различны и размеры деталей.
Всего в блоке в капоте расположен 41 предохранитель, среди них:
- F1 – управление электроусилителем рулевого колеса;
- F3 – обогрев заднего стекла;
- F7 – механизм работы дворников;
- F9 – клапан подачи масла;
- F13-14 – передние фары;
- F28 – главное реле моторного отсека.
У моделей 2020 года есть и еще один небольшой блок, в котором расположены предохранители, отвечающие за обогрев дворников. Небольшая пластиковая коробочка находится левее центра капота.
Как снять блок предохранителей на Хендай Солярис?
Технический процесс снятия и замены не сложен, его можно подробно рассмотреть на видео, в котором механики осветят все тонкости работы и техники безопасности. Несколько сложнее, чем обычные или салонные, меняются силовые предохранители.
Их блок заменяется только целиком, для этого изначально его нужно демонтировать. Для проведения работ по снятию блока главного предохранителя в капоте Hyundai Solaris необходимо:
- отвинтить гайку крепления блока головкой на 10;
- со шпилек осторожно снять наконечники обоих проводов;
- блок силовых предохранителей рукой вынимается из монтажного блока и заменяется на новый.
Этот блок выходит из строя крайне редко, чаще всего это происходит в ситуации, когда автомобиль надолго остается на длительное время без использования. Во избежание этого перед тем, как оставить автомобиль, необходимо из салона извлечь предохранитель с памятью.
Это обеспечит безопасность электрических сетей на длительное время. Но если зафиксирована неисправность именно в подкапотном блоке, то его всегда можно снять и заменить на новый.
Для этого необходимо:
- снять минусовую клемму с аккумулятора;
- отпустить фиксаторы;
- освободить все жгуты проводов от монтажного блока;
- высвободить и осторожно вынуть порт, предназначенный для диагностики систем машины;
- все реле отсоединить от корпуса блока;
- открутить гайки крепления;
- слегка приподнять блок и снять заднюю группу проводов;
- переставить предохранители и реле на новый блок и установить его, строго в обратной последовательности.
Расположение предохранителей, плавких вставок, реле и их замена Hyundai Solaris
Автоновости
На Genesis GV80 дилеры собрали почти 10 000 предзаказов
Премьера GV80 прошла в январе 2020 года. Серийное же производство новинки планируется на лето текущего года. Гендиректор Genesis сделал прогноз, согласно которому потребительский спрос на их первый кроссовер может превысить предложение.
14 May 2020 11:05:51 +0000
В России стартовали продажи новой «Газели»
В России стартовали продажи новой модели «Газель NN City». Первые товарные автомобили уже начали поступать в дилерские центры ГАЗ по всей стране. Фотографии новинки одним из первых разместил на своей странице в социальной сети Instagram дилер из Ставрополя.
Читайте также:
14 May 2020 10:24:35 +0000
Продажи новых автомобилей в России рухнули в апреле на 72%
Продажи новых легковых и легких коммерческих (LCV) автомобилей в России обвалились в апреле 2020 года на 72,4% в годовом сопоставлении (после роста на 4% в марте и снижения на 2,2% в феврале) до 38,922 тыс. единиц, подсчитали в комитете автопроизводителей Ассоциации европейского бизнеса (АЕБ).
12 May 2020 09:53:00 +0000
«Ростелеком» предоставил «Автодории»
«Ростелеком» предоставил — отечественному разработчику и интегратору интеллектуальных транспортных систем в области безопасности дорожного движения.
14 May 2020 08:34:31 +0000
В России летом стартуют продажи китайского минивэна GAC
Китайская компания GAC, которая в декабре пришла в Россию с единственным кроссовером GS8, уже этим летом может расширить свою линейку минивэном GN8 и паркетником GS5. Об этом сообщает портал «Китайские автомобили» со ссылкой на официального представителя бренда.
13 May 2020 13:20:00 +0000
BYD представит для Европы электрокар круче Tesla
В начале текущего года компания BYD представила свой флагманский кроссовер Han. Электрическая модель, по заявлению разработчиков, станет более бюджетной альтернативой американской Tesla, но превзойдет её по оснащению.
13 May 2020 13:59:51 +0000
-
Читайте также:
В России резко подешевел электрический кроссовер Jaguar I-Pace
Компания Jaguar объявила о снижении розничных цен на электромобиль I-Pace. Модель резко подешевела в связи с обнулением пошлины на импорт транспортных средств с электрическими силовыми установками в страны Евразийского экономического союза.
13 May 2020 12:41:50 +0000
Гражданский седан Aurus замечен в Европе
На европейских дорогах заметили люксовый седан Aurus Senat. Скорее всего, собственником автомобиля с бельгийскими номерами является частный заказчик. Судя по фотографиям, европейский Senat не имеет внешних отличий от российской версии.
14 May 2020 06:13:54 +0000
Названа стоимость самостоятельно собранной по запчастям Lada Vesta
Автоблогер Андрей Макар выяснил, что дешевле: приобрести новую LADA Vesta у дилера или собрать автомобиль по запчастям. Эксперимент с подсчетом стоимости всех 180 базовых деталей и выводом о том, можно ли сэкономить на покупке автомобиля LADA таким образом, опубликован на его YouTube-канале.
13 May 2020 12:10:00 +0000
ГАЗ начал продажи новых вариаций «Садко Next»
«Группа ГАЗ» начала продажи нового поколения внедорожных грузовиков «Садко Next» с удлиненной колесной базой и с двойной кабиной. Кузов таких машин вмещает до семи пассажиров, включая водителя, и предусматривает возможность трансформации заднего ряда сидений в полноценное спальное место.
13 May 2020 12:55:00 +0000
В Сети появилось видео салона нового Mercedes-Benz S-Class
Несколько недель назад в Сети появились шпионские снимки Mercedes-Benz S-Class от немецких производителей. Теперь же шпионы продемонстрировали на видео салон нового транспортного средства.
13 May 2020 14:05:51 +0000
Замена предохранителей, расположенных в моторном отсеке
Операция по замене проводится в случае выхода из строя предохранителя или реле, расположенных в блоке моторного отсека. Автовладельцу потребуется новая деталь ответствующего номинала, перчатки и пинцет для ее извлечения.
Алгоритм проведения работ:
- отсоединить минусовую клемму от аккумулятора, подождать не менее 10 минут;
- освободить доступ к блоку, отжав две пластмассовые защелки;
- снять черную пластмассовую крышку блока;
- найти нужный элемент, сначала определив его местонахождение на схеме, а потом найти на блоке. Обнаружить перегоревший можно будет по расплавленной перемычке;
- осторожно пинцетом извлечь деталь;
- вставить взамен сгоревшей новую.
В штатной комплектации в блоке установлены предохранители с короткими контактами, но, если именно такой приобрести не удалось, его можно заменить на более популярную в продаже деталь с длинными контактами.
В моторном блоке могут выйти из строя и предохранители большего размера, они имеют, в зависимости от номинала, синий или белый цвет. Такой элемент легко извлекается пальцами – стоит только потянуть за пластмассовый корпус. Также руками ставится новый.
Заменяются этим же способом и вышедшие из строя реле. Важно, что одновременно с заменой необходимо установить причину неисправности, проверив все провода системы, за которую отвечает элемент.
Все работы с блоком, расположенным в капоте, нужно проводить в гараже или при ясной погоде, дождевая вода, конечно, не повредит контактам, но лучше не рисковать.
