Проверка работы вакуумного усилителя тормозов

Вакуумный усилитель является одним из неотъемлемых элементов тормозной системы автомобиля. Главное его предназначение — увеличение усилия, передаваемого от педали к главному тормозному цилиндру. За счет этого управление автомобилем становится более легким и комфортным, а торможение эффективным. В статье разберем, как работает усилитель, узнаем из каких элементов он состоит, а также выясним, можно ли без него обойтись.

Устройство вакуумного усилителя тормозов

Конструктивно вакуумный усилитель представляет собой герметичный корпус округлой формы. Он устанавливается перед тормозной педалью в моторном отсеке. На его корпусе располагается главный тормозной цилиндр. Существует еще одна разновидность устройства – гидровакуумный усилитель тормозов, который включен в гидравлическую часть привода.

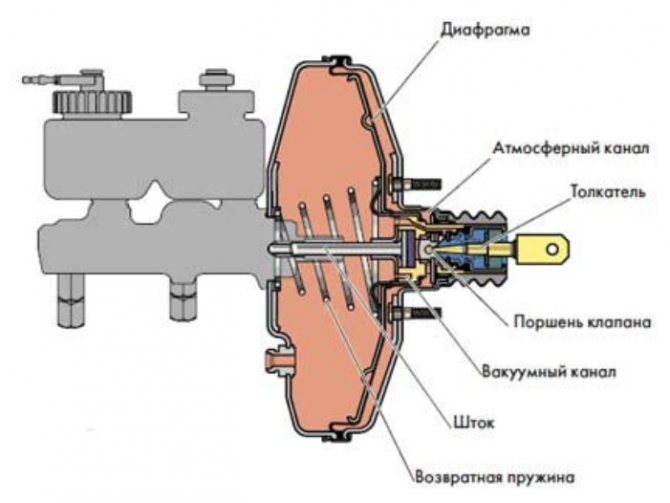

Схема вакуумного усилителя тормозов

Вакуумный усилитель тормозов состоит из следующих элементов:

• корпус
• диафрагма (на две камеры)
• следящий клапан
• толкатель педали тормоза
• шток поршня гидроцилиндра тормозов
• возвратная пружина

Корпус устройства разделен диафрагмой на две камеры: вакуумную и атмосферную. Первая расположена со стороны главного тормозного цилиндра, вторая — со стороны педали тормоза. Через обратный клапан усилителя вакуумная камера соединена с источником разряжения (вакуума), в качестве которого на автомобилях с бензиновым двигателем используется впускной коллектор перед подачей топлива в цилиндры.

В дизеле же источником разряжения служит электрический вакуумный насос. Здесь разряжение во впускном коллекторе незначительное, поэтому насос является обязательным элементом. Обратный клапан вакуумного усилителя тормозов разъединяет его с источником разряжения при остановке двигателя, а также в случае, при котором вышел из строя электровакуумный насос.

Диафрагма соединена со штоком поршня главного тормозного цилиндра со стороны вакуумной камеры. Ее движение обеспечивает перемещение поршня и нагнетание тормозной жидкости к колесным цилиндрам.

Атмосферная камера в исходном положении соединена с вакуумной камерой, а при нажатой педали тормоза – с атмосферой. Сообщение с атмосферой обеспечивает следящий клапан, перемещение которого происходит при помощи толкателя.

В конструкцию вакуумника в целях увеличения эффективности торможения в экстренной ситуации может быть включена система экстренного торможения в виде дополнительного электромагнитного привода штока.

Как работает?

Принцип работы построен на разнице давлений. Корпус усилителя включает в себя два контура, разделенных между собой мембраной. Одной частью контур соединяется со шлангом (откуда идет разряжение). Второй конец подключается к следящему клапану. Он контролирует смену разряжения и регулирует параметры.

Во время движения автомобиля или на холостом ходу (когда педаль не нажата), диафрагма находится в неподвижном состоянии. Как только водитель нажимает на тормоз, разряжение перекрывается следящим клапаном. Диафрагма двигается в сторону тормозного цилиндра и толкает шток. Последний и увеличивает данное усилие. Если надавить на педаль до упора, отверстие увеличится. При большем атмосферном давлении возрастает и разряжение. В итоге отклик на педаль становится более резким. При отпускании педали диафрагма возвращается на свое место. Тормозные колодки разжимаются.

Проверка усилителя тормозов

Проверить самостоятельно работу вакуумника не составляет особого труда. Есть несколько достаточно простых способов:

1. Двигатель начинает «троить», а после нажатия тормозов он работает как часики. Всё дело в том, что при разгерметизации воздух засасывается во впускном коллекторе. А это ведёт к резкому смешиванию воздуха и топливной смеси, поступающие в цилиндры двигателя. 2. При выключенном моторе прокачайте (нажмите) 5-6 раз педаль тормоза. Потом ещё раз нажмите и на середине хода остановите. Не отпуская педаль, запустите двигатель. Педаль «провалилась» до полика — вакуумный усилитель работает исправно. Если ничего не изменилось после запуска мотора, то стоит подумать о замене или ремонте. 3. Осматривая поверхность, вы заметили подтеки, оставляемые тормозной жидкостью.

Не стоит постоянно быть уверенным в работе вакуумника или тормозов. Они, как и вся машина, хотят получать внимания. А тормозная система особенно – она никогда не прощает ошибок.

ОСНОВНЫЕ НЕИСПРАВНОСТИ УСТРОЙСТВА

Видов поломок вакуумника не так уж и много, а именно:

• Потеря герметичности трубопровода, по которому поступает разрежение, или мест его соединения;
• Выход из строя обратного клапана;
• Разгерметизация рабочих камер усилителя.

Первые две неисправности – основные, третья же встречается очень редко.

Также стоит отметить, что в большинстве авто вакуумник работает от разряжения, создаваемого во впускном коллекторе (их то и соединяет между собой трубопровод).

Но на некоторых моделях усилитель для повышения эффективности работы дополнительно комплектуется вакуумным насосом. Причем этот элемент может быть, как механическим (с приводом от распределительного вала), так и электрическим, со своим электродвигателем.

Но эти насосы являются лишь вспомогательным элементом, который повышает эффективность работы усилителя. При этом основное разрежение все так же берется от впускного коллектора.

В авто, комплектующимися этим узлом, насос – еще один компонент, который может прийти в негодность. При этом усилитель будет продолжать работать, хотя на некоторых режимах движения усилие на педали возрастет.

ПРИЗНАКИ ВОЗНИКНОВЕНИЯ ПРОБЛЕМ В РАБОТЕ

Неисправности вакуумного усилителя и компонентов, обеспечивающих его работу, обязательно проявляются, причем достаточно явно.

Если ваккумник не функционирует, это будет сопровождаться «тугостью» выжима педали.

При полном отказе этого элемента нажать на тормозную педаль очень сложно (для удостоверения в этом достаточно при неработающем моторе нажать на педаль 4-5 раз, на последнем выжиме сопротивление будет очень большим).

Поскольку разрежение берется от впускного коллектора, потеря герметичности вакуумного усилителя может сопровождаться изменением работы мотора при торможении (хотя этого происходить не должно).

Причем в одних случаях обороты силовой установки при нажатии на педаль тормоза могут падать (вплоть до остановки агрегата), в других же – обороты повышаются.

Здесь все просто – если есть не герметичность в вакуумнике, будет происходить подсос воздуха в коллектор, который влияет на пропорции топливовоздушной смеси, отсюда и изменение режима работы мотора.

Еще одним явным признаком является появление шипения при выжиме педали. Появление такого звука указывает на появление подсоса воздуха.

Что касается вакуумных насосов, то механические могут издавать стуки, причем постоянно (виноват в этом обычно приводной шток), в электрических же повышается шумность работы, также возможен сильный нагрев при работе мотора (здесь обычно неисправность кроется в приводном электродвигателе).

Снятие ВУТ, если требуется ремонт

Когда после диагностики вы обнаружили, что усилителю нужен ремонт, и вы четко, знаете, его строение, а также всю механику работы с ним, то можно приступать к снятию устройства:

1. Сначала нужно обзавестись ремкомплектом.
2. Ознакомится с мануалом вашего авто, чтобы точно знать конструкцию ВУТ.
3. Если в моторном отсеке имеется обивка, и пластиковая накладка, предохраняющая вакуумник, то снимаем их.
4. Под рулевым валом разъединяем тягу привода усилителя от тормозной педали.
5. Ключом на 17 откручиваем устройство от тормозного цилиндра. Далее, от штуцера убираем трубку, чтобы не получилось изгибов шланг, слегка наклоняем вперед тормозной цилиндр.
6. Убираем провод стоп-сигнала, а потом ключом на 13 снимаем болты, чтобы высвободить ВУТ. Для успешного снятия, палец соединяющий усилитель и педаль вытаскиваем. После чего устраняем две гайки на креплении кронштейна.
7. Теперь приступаем к ремонту вакуумника.

Рекомендуем: Перегрев АКПП и использование дополнительного радиатора

Стоит понимать, если вы неспособны самостоятельно провести ремонт лучше доверить это дело опытному механику или просто заменить, на новое устройство.

Инструкция по замене вакуумного усилителя тормозов

Процесс замены вакуумника несложен. Демонтаж проходит так же как и при снятии системы на ремонт:

1. Сначала отсоединяем шток от тормозной педали. То есть снимаем стопорную пластинку пальца, зацепив ее чем-нибудь острым. Теперь достаем палец и переходим под капот.
2. Отсоединяем все от уровня датчика тормозной жидкости все провода колодки.
3. Разъединяем усилитель от цилиндра.
4. Откручиваем гайки кронштейна и снимаем усилитель прямо с ним. Если гайки снять сложно, можно применить жидкость WD-40.
5. Разъединяем, откручивая две гайки.
6. Теперь крепим новый усилитель к кронштейну и производим сборку в обратном порядке.

Признаки неисправности вакуумного усилителя тормозов

Вследствие продолжительной работы вакуумного усилителя тормозов без замены, в нем могут появиться дефекты. Наиболее часто проблема проявляется в механическом повреждении соединения шланга, стыкующего усилитель и впускной коллектор двигателя. Механическое повреждение или образование трещин на резине приведут к тому, что в рабочей камере механизма не будет создаваться вакуум, а это необходимо для его грамотной работы.

Также выйти из строя в вакуумном усилителе тормозов могут и внутренние детали, например, клапан потеряет эластичность или будет повреждена рабочая поверхность диафрагмы.

Определить неисправность вакуумного усилителя тормозов можно по следующим признакам:

1. Машина начала хуже тормозить при прежнем усилии нажатия на педаль;
2. Во время нажатия на педаль тормоза слышатся шипящие звуки, в этот момент могут увеличиваться обороты двигателя;
3. Автомобиль начинает «троить»;
4. Повышается расход топлива при работе машины в прежнем режиме.

В некоторых ситуациях могут возникать и другие проблемы в работе автомобиля из-за проблем с вакуумным усилителем тормозов. Например, могут перестать срабатывать свечи зажигания.

https://youtube.com/watch?v=JBxNt8KCb7M

Регулировка и ремонт узла после проверки вакуумного усилителя тормозов

Вакуумный усилитель тормозов (ВУТ), в значительной мере снижает усилия на педаль, необходимые для остановки транспортного средства. Данное устройство, делает управление автомобилем наиболее комфортным и простым. Помимо функции усиления, вакуумный усилитель тормозов, обеспечивает безопасность участников движения.
Именно поэтому при нарушении функции усилителя, необходимо своевременно приступить к проверке. На более ранних моделях авто, приходилось прикладывать значительные усилия, для того чтобы снизить скорость движения или полностью остановить автомобиль. Усилитель делает управление транспортным средством наиболее упрощенным и безопасным, вследствие чего, ВУТ получил широкое распространение в современном автомобилестроении.

Для чего необходимо осуществлять проверку усиления тормозной системы.Оболочка вакуумного помощника разделяется на две части, специальной перегородкой. Через перегородку корпуса, проходит цилиндрический стержень тормоза. Данный элемент, передает усилие — действующее на педаль тормоза к тормозному цилиндру.

Но непредвиденное затруднение хода педали, может создать неблагоприятную ситуацию на дороге.Неисправность не является критической для автолюбителя, но так просто вовремя проявить реакцию и добиться своевременной остановки транспортного средства. Во избежание непредвиденных обстоятельств, необходимо своевременно диагностировать и обслуживать систему усиления тормоза.

Проверка тормозного усилителя, является важной частью технического осмотра автомобиля, которой не стоит пренебрегать. Конечно, нет необходимости ежедневно загонять автомобиль в гараж для проведения диагностики. На неисправность работы системы усиления, могут указывать определенные факты, возникающие в процессе эксплуатации автомобиля. Ознакомившись с предоставленной информацией, несложно выявить неправильную работу усилителя, без дорогостоящей диагностики.

Основные признаки нарушения функции вакуумного усилителя тормозов.Проверить исправность системы усиления, можно без дорогостоящего оборудования и специальных знаний. Для этого, необходимо приостановить работу двигателя и прокачать тормозную систему — нажав около пяти — семи раз на педаль остановки авто.

После этого, необходимо запустить мотор автомобиля, оставив ногу на педали. При запуске движка, педаль должна немного податься вперед. В противном случае это свидетельствует о некоторый неисправностях в работе системы. При таких обстоятельствах, необходимо тщательно осмотреть все проводники и клапан системы, на предмет механических повреждений.

Если, работа усилителя начала сопровождаться посторонними звуками, то круг диагностируемых устройств несколько расширяется. Одним из наиболее распространенных участков повреждения, является основной проводник, соединяющий усилитель тормоза с коллектором мотора авто. В данном случае, необходимо провести визуальную диагностику элемента.

Если шланг нарушил свою герметичность, он подлежит обязательной замене. Также в ходе диагностики, необходимо проверить состояние всех держателей и затянуть их, при необходимости.Помимо указанных поражений, причиной неисправности ВУТ, могут стать внутренние компоненты системы, в частности — клапан. В связи со сложными условиями эксплуатации, изнашиваются резиновые уплотнители системы.

В связи с этим клапан становится более тяжелым в движении. Иногда, это приводит к частичному поражению гибкой перегородки.В случае обнаружения данной неисправности, можно самостоятельно восстановить функцию ВУТ, при помощи ремонтного комплекта. Перед этим, необходимо убедиться в полной исправности самого усилителя.

На сегодняшний день в автомобили, главным образом, ставят тормозную систему двух типов и в большинстве из них поставлена гидравлическая. А значит, в ней есть вакуумный гидроусилитель тормозов (ВУТ). Как и все другие комплектующие автомобиля имеет огромное значение – от его исправности или неисправности зависит скорость торможения, а, следовательно, безопасность самого водителя и остальных участников дорожного движения.

Разберемся, что такое ВУТ. Обеспечивая прижатие тормозной педали при торможении, особенно, если это торможение в экстренных ситуациях, необходимо серьёзное усилие, которое равняется 80 кг. Подобное усилие при давлении на педаль тормоза – это приличная физическая нагрузка для водителя.

Вакуумный тормозной усилитель

Вот почему с 70-х годов ХХ в. практически на все машины устанавливается вакуумный усилитель. Он уменьшает необходимое усилие в 3-4 раза. На самом деле, это уменьшение может быть и больше.

В реальности проверка правильной работы вакуумного устройства дело достаточно простое, с которым сможет справиться даже новичок. Мы приведем три способа, как проверить вакуумник на исправность.

Возникает логический вопрос, как определить неисправность вакуумного усилителя тормозов. На самом деле сделать это достаточно просто, причем без использования дополнительного оборудования, проверку можно выполнить в условиях гаража и даже на улице.

А еще интересно: Промвал между КПП и раздаткой в НИВА-ВАЗ-2121-21213-21214-2131

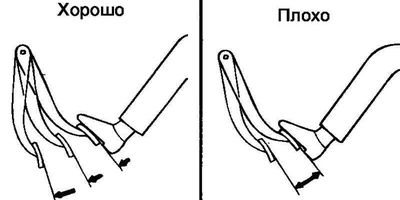

Простейшая проверка выполняется по следующему алгоритму:

• При заглушенном двигателе необходимо накачать вакуумный усилитель (тормозную систему). Делается путем нажатия на педаль тормоза примерно 4…5 раз.
• В конце последнего нажатия педаль нужно зафиксировать в нажатом положении.
• Запустить двигатель на холостых оборотах.
• Если «вакуумник» работает исправно, то в него при запуске двигателя сразу пойдет разрежение, в результате чего педаль тормоз немного опустится вниз, что будет явно ощущаться поставленной на нее ногой.
• Соответственно, если педаль не двигается и не реагирует на запуск двигателя, то имеет место разгерметизация в системе.

Отсоединить трубопровод от впускного коллектора.

• Его штуцер необходимо герметично «заглушить». Для этого можно воспользоваться хомутом или перетянутой резиновой трубкой с хомутом.
• Запустить двигатель и дать ему немного прогреться.
• Несколько раз нажать на педаль тормоза.
• Если в момент нажатия на соответствующую педаль в режиме работы двигателя не произошло изменений (его обороты не повысились и не понизились), значит, в системе вакуумного усилителя тормозов имеет место разгерметизация.
• Соответственно, если при нажатии педали двигатель начинает «захлебываться», значит, «вакуумник» и его система работают нормально.

Если проверка выявила наличие разгерметизации, то следующим шагом будет локализация места повреждения. Сделать это не всегда просто, поскольку трещина или место утечки может быть очень маленьким и порой находиться в самых неожиданных местах. Однако в качестве проверки и профилактики необходимо проверить следующие элементы системы вакуумного усилителя:

• затяжка и общее состояние хомутов трубопровода ВУТ;
• трубка герметичности ВУТ в местах зажимов и по всей длине (по возможности), зачастую причиной разгерметизации является появление трещины именно в упомянутой трубке;
• состояние уплотнителя обратного клапана вакуумного усилителя, это также распространенная причина, особенно на старых автомобилях (например, ВАЗ-классика).

Если проверка не дала результатов, то имеет смысл попросту заменить все трубки вакуумного усилителя с хомутами.

Выход из строя «вакуумника» – поломка довольно редкая, но неприятная – для замедления и остановки автомобиля водителю приходится сильно давить тормозную педаль. Внезапный отказ механизма в процессе езды может спровоцировать ДТП – шофер не успевает перестроиться и приложить требуемое усилие в нужный момент.

Вакуумный усилитель тормозов является незаменимой деталью в тормозной системе многих автомобилей. Он необходим, чтобы при нажатии на педаль тормоза создавалось дополнительное усилие, за счет чего механизмы тормозной системы будут срабатывать быстро и эффективно, обеспечивая остановку автомобиля за минимальное время.

Как и любая другая деталь автомобиля, вакуумный усилитель тормозов может выйти из строя. Чаще всего это происходит из-за продолжительной эксплуатации машины и детали без замены. Если усилитель откажет, тормоза работать не перестанут, но контролировать скорость остановки автомобиля станет несколько сложнее.

Вследствие продолжительной работы вакуумного усилителя тормозов без замены, в нем могут появиться дефекты. Наиболее часто проблема проявляется в механическом повреждении соединения шланга, стыкующего усилитель и впускной коллектор двигателя. Механическое повреждение или образование трещин на резине приведут к тому, что в рабочей камере механизма не будет создаваться вакуум, а это необходимо для его грамотной работы.

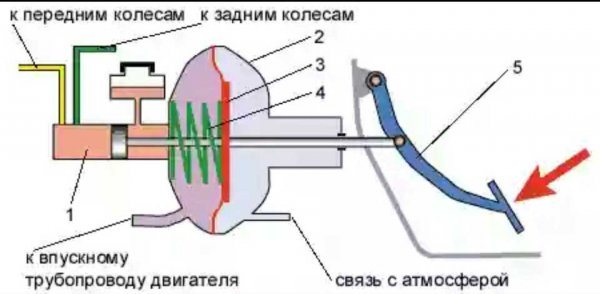

Конструкция и алгоритм работы

Первые легковые машины, выпускавшиеся в прошлом веке, не оснащались «вакуумниками». Для резкого замедления авто в случае экстренного торможения педаль приходилось надавливать с усилием порядка 80 кг. Устройство вакуумного усилителя тормозов, устанавливаемого на современные транспортные средства, позволяет снизить упомянутое усилие до легкого нажатия.

Чтобы диагностировать неисправности данного узла, нужно знать его конструкцию и принцип действия. Усилитель представляет собой цилиндрический корпус из металла, внутри которого размещены следующие элементы:

• диафрагма, подталкиваемая возвратной пружиной;
• воздушный клапан с двумя каналами – атмосферным и вакуумным;
• в центре корпуса установлен шток, соединенный одним концом с педалью тормоза, вторым – с главным цилиндром, к нему же прикреплена диафрагма;
• патрубок подвода разрежения от впускного коллектора двигателя, подключенный к обратному клапану.

По сути, корпус «вакуумника» разделен мембраной на 2 отдельных камеры. К первой подводится разрежение от силового агрегата, во второй давление воздуха равняется атмосферному. Камеры сообщаются между собой через каналы воздушного клапана, поочередно открывающихся при нажатии и отпускании педали водителем.

Классический вакуумный усилитель тормозов работает по такому алгоритму:

1. Пока водитель не активирует тормозную систему, обе камеры сообщаются посредством вакуумного канала. Поскольку давление в них одинаковое, толкатель и шток остаются неподвижными.
2. После нажатия педали шток перемещается вперед и связь двух камер через вакуумный канал прерывается. Клапан открывает другой проход, соединяющий атмосферную камеру с наружным воздухом.
3. Из-за разницы давлений диафрагма изгибается в сторону разрежения, тем самым помогая давить на толкатель и поршень основного гидроцилиндра.
4. Когда шофер снимает ногу с педали, клапан производит обратное действие – перекрывает атмосферный канал и открывает вакуумный. Давление в камерах уравнивается, пружина отбрасывает мембрану в первоначальное положение.

Справка. В дизельных и некоторых бензиновых автомобилях разрежение создает не впускной коллектор, а отдельный вакуумный насос тормозной системы. Подобная схема безотказно действует в условиях высокогорья с пониженным атмосферным давлением, где обычный мембранный усилитель теряет работоспособность.

Если тормозная педаль удерживается водителем в нажатом состоянии, диафрагма тоже останавливается и воздействует на шток постоянным усилием. Благодаря описанному принципу действия ВУТ работа шофера существенно облегчается, а система реагирует на педаль значительно быстрее.

Частые неисправности усилителя – какими они бывают?

Независимо от того, есть ли насос или нет, работает вакуумный усилитель тормозов от разряжения из впускного коллектора, поэтому чаще всего причинами выхода вакуумного усилителя из строя являются:

• разгерметизация трубопроводного шланга, который соединяет коллектор и усилитель, трещины или обрыв его соединений;
• потеря эластичности или выход из строя обратного клапана внутри усилителя, вследствие повреждения рабочих поверхностей детали;
• падение давления в камерах тормозного усилителя ввиду их разгерметизации.
• выход из строя приводного штока или электродвигателя насоса ВУТ.

Если усилитель поврежден, то появятся характерные признаки неисправности при работе, по которым можно понять, что деталь нужно ремонтировать или менять. Среди явных признаков неисправности вакуумного усилителя можно выделить такие признаки, как:

• сложности при торможении (тормоз сложнее выжимается, при этом автомобиль хуже тормозит);
• при нажатии на педаль тормоза слышны посторонние звуки, похожие на “шипение”, при этом заметно растут или падают обороты на холостом ходу;
• двигатель начинает троить (особенно на отечественных авто) и повышается расход топлива;

Помимо этого, в зависимости от типа неисправности, могут возникать и другие проблемы с двигателем и зажиганием автомобиля, вплоть до отказа работы свечей зажигания. Неисправность насоса или усилителя сразу отражается на показателях двигателя, так как ввиду нарушения герметичности шланга или соединений или выхода из строя обратного клапана нарушается баланс поступления топливно-воздушной смеси во впускной коллектор из-за подсоса воздуха. При шипении или появлении стуков при нажатии на педаль, вероятно, вышел из строя механический шток насоса или электродвигатель (если насос с электроприводом) при этом сам усилитель может быть исправным.

Причины неисправности ВУТ

Вакуумный усилитель, как и любое другое устройство имеет свой рабочий ресурс. Но существуют некоторые причины, по которым ВУТ может выйти из строя гораздо раньше. Вот они:

• вакуумным шлангом утрачена герметичность;
• диафрагма неисправна;
• клапана утратили свои свойства;
• в камерах нарушена герметичность;
• пружина возврата вышла из строя.

Хотя важно сказать, что с технологической точки зрения устройство вакуумного усилителя тормозов отработано давно. Благодаря этому многие автовладельцы практически не сталкиваются с проблемами его неисправностей.

Вакуумный усилитель тормозов и его сопутствующие элементы — достаточно простые устройства, поэтому специалисты выделяют следующие основные и возможные неисправности ВУТ:

• Разгерметизация вакуумного трубопровода. По нему происходит разрежение, необходимое для нормальной работы тормозной системы. Соответственно, если в него будет подсос воздуха извне, то ВУТ работать не будет. Разгерметизация (подсос воздуха) от старости резины может произойти в самых разных местах — в резиновых шлангах, местах соединений, хомутах.
• Неисправность обратного клапана. Его задача состоит в удалении воздуха из тормозной системы и недопущения попадания его как в саму систему, так и в главный тормозной цилиндр. Неисправным может быть как сам клапан, например, по причине естественного износа, так и по причине значительного износа резиновых его уплотнений.
• Разгерметизация рабочих камер вакуумного усилителя. Это достаточно редкая причина, которая происходит, чаще всего, из-за механического повреждения ВУТ. Например, при ремонте или ДТП.
• Разрыв диафрагмы. Это критическая поломка, поскольку она возникает внутри самого усилителя, а он обычно является неремонтопригодным, соответственно, подлежит замене. При этом усилитель будет травить воздух, и издавать шипение.
• Образование в ВУТ дополнительного зазора. Дело в том, что в результате эксплуатации машины и в частности механизма крепления вакуумного усилителя его мембрана немного сдвигается вперед, из-за чего на самом деле водителю легче давить на педаль тормоза. Однако в результате этого возникает лишний зазор в креплении, из-за которого порой может возникать стук при резком торможении. Чтобы решить эту проблему достаточно отрегулировать шток, переместив его немного вперед. Подобный ремонт возможен как в условиях гаража, так и в автосервисе.

А еще интересно: Задние дисковые тормоза на Ниву 2121 вместо штатных барабанных

В случае, если автомобиль комплектуется дополнительным вакуумным насосом, то обычно выделяют и четвертую неисправность — частичный или полный выход этого узла из строя. При этом сама тормозная система будет работать, однако не в оптимальном режиме. В частности, при резких торможениях значительно вырастет усилие, которое нужно будет физически оказать водителю на педаль.

Поломка усилителя не приводит к полному отказу тормозной системы, но для замедления машины нужно прилагать гораздо больше физических усилий. Первый и главный симптом выхода из строя ВУТ – резкое снижение эффективности торможения и ощущение «жесткости» педали. Проявляются и другие признаки:

• увеличение свободного хода (примерно до половины);
• нестабильная работа силового агрегата, особенно на холостом ходу;
• механизм продолжает замедлять авто после отпускания педали – тормоза «клинят».

Указанные выше признаки неисправности вакуумного усилителя тормозов возникают по таким причинам:

• подсос воздуха через порыв либо неплотное соединение шланга отбора вакуума;
• износ диафрагмы, ведущий к потере герметичности;
• выход из строя воздушного клапана;
• разгерметизация корпуса;
• снижение упругости пружины.

Первая причина легко устраняется в собственном гараже, главное, – проверить «вакуумник» на работоспособность. Уплотнение соединений либо замена патрубка не составит большой проблемы. Другой вопрос – поломка усилителя, обычно механизм приходится менять целиком.

Кроме того, проявляются и другие признаки:

• свободный ход увеличивается до половины;
• работа силового агрегата становится нестабильной, особенно это заметно на холостом ходу;
• тормоза «заклинивает», то есть автомобиль продолжает замедляться даже тогда, когда педаль тормоза уже отпущена.

Важно. Проверку ВУТ необходимо проводить исключительно тогда, когда двигатель автомобиля заведен, поскольку правильно работать усилитель может только при подаче разрежения от мотора.

Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

• соединение шланга отбора вакуума неплотное, или происходит подсос воздуха через повреждение в шланге;
• потеря герметичности из-за износа диафрагмы;
• поломка воздушного клапана;
• разгерметизация корпуса;
• снижение упругости пружины.

Уплотнить соединение и заменить патрубок можно самостоятельно, только не забудьте проверить «вакуумник» на работоспособность. Однако если проверка показала, что сломался усилитель, то наверняка придется менять весь механизм.

Устройство вакуумного усилителя тормозов

Вакуумный усилитель тормозов предназначен для повышения удобства использования системы торможения. Автомобиль без ВУТ тормозил бы очень тяжело – усилие, передаваемое на педаль, в этом случае было весьма существенным, что отражалось бы на безопасности вождения в худшую сторону.

Расположен ВУТ, как правило, прямо за моторным щитом. Конструктивно этот элемент выполнен в виде неразборного металлического блока, соединенного с главным тормозным цилиндром и бачком тормозной жидкости.

В состав вакуумника входят следующие элементы:

• Корпус.
• Разделительная мембрана (производится из гибкого материала).
• Обратный клапан.
• Толкатель педали тормоза.
• Шток гидроцилиндра.
• Пружина возвратного действия.
• Следящий клапан.

Рекомендуем: Блокировка КПП от угона

Принципа работы вакуумника основан на разнице атмосферного давления, вследствие чего создается разрежение, обеспечивающее формирование давление (а вместе с тем и передаваемое усилие) в тормозной системе.

Внутри ВУТ расположена диафрагма в виде перегородки. Каждая из разделяемых диафрагмой камер (полостей) герметична. Притом камеры равны друг другу по объему.

Одна из камер свободно сообщается с атмосферой (она так и называется – атмосферная часть), вторая связана со шлангом, ведущим из выпускной трубы двигателя. С этой стороны формируется пониженное, по сравнению с атмосферным, давление. Эта полость называется вакуумной, она расположена со стороны ГТЦ.

Атмосферная камера, находящаяся ближе с тормозной педали, содержит клапан обратного действия. Он призван препятствовать снижению давления во впускном коллекторе мотора. Благодаря этому, топливо не может попадать в механизм ВУТ.

Величина разрежения в этой полости контролируется следящим клапаном. Вакуумная же камера благодаря клапану обратного действия поддерживает давление на одном уровне. Иными словами, мембрана испытывает одинаковые значения давления со стороны обеих камер. Передвижение следящего клапана осуществляется через толкатель, который связан с тормозной педалью. Назначение пружины – обеспечение возврата диафрагмы в обычное состояние после прекращения торможения.

В некоторых ситуациях, когда автомобиль оснащается механизмом экстренного торможения, шток оборудуется специализированным электромагнитным приводом.

Тормозная система предназначена для остановки автомобиля в различных ситуациях на дороге. От степени ее надежности зависит безопасность водителя, пассажиров и других участников дорожного движения. Усилить торможение автомобиля и предотвратить преждевременный износ тормозной системы поможет специальное приспособление – вакуумный усилитель тормозов.

Благодаря этому устройству не требуется прилагать больших усилий на педаль тормоза, что сокращает усталость водителя. Усилитель состоит из нескольких элементов:

• корпус;
• толкатель;
• возвратная пружина;
• диафрагма;
• шток поршня тормозного цилиндра;
• следящий клапан.

Корпус устройства разделяется диафрагмой на два отсека (камеры) – одна называется вакуумная, она расположена с обратной стороны педали тормоза; противоположная камера – атмосферная, устанавливается непосредственно за педалью тормоза.

Для работы вакуумная камера требует источник разряжения. Им, зачастую, выступает область двигателя после дроссельной заслонки. Альтернативой выступает специальный вакуумный насос. Он обеспечивает бесперебойную работу вакуумного усилителя тормозов, даже когда двигатель не запущен.

В зависимости от положения педали, атмосферная камера с помощью клапана соединяется:

• Когда педаль отпущена – с вакуумной камерой.
• Когда педаль выжата – с атмосферой.

Толкатель связан напрямую с педалью тормоза, он передает механическую энергию на следящий клапан.

Вакуумная камера соединена с главным тормозным цилиндром. Разность давления приводит к нагнетанию в него тормозной жидкости.

Возвратная пружина предназначена для возвращения диафрагмы в исходное положение по окончании процесса торможения.

Как найти подсос воздуха в коллекторе

На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.

Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.

Простой дымогенератор из сигареты

Масляный дымогенератор своими руками

Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.

Это интересно: Меняем передний сальник коленвала ВАЗ 2101-2107

Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.

Поиск подсоса воздуха

Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.

Проверка подсоса воздуха, пережимая шланги

Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.

Также, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.

Поиск подсоса воздуха методом пролива бензином

Как обнаружить подсос опрыскиванием

Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.

При поиске подсосов стоит брызгать на:

1. Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
2. Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).
3. Соединение ресивера и патрубка дросселя.
4. Прокладки форсунок.
5. Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).

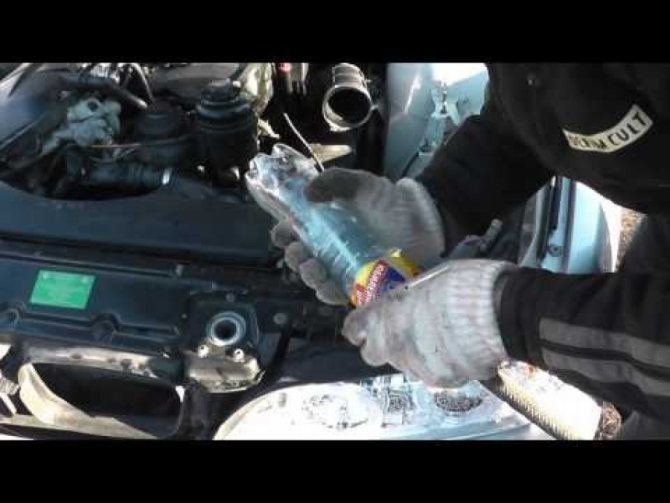

Проверка наличия подсоса дымогенератором

Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.

Автор: Иван Матиешин

Принцип работы вакуумного усилителя тормозов

Работает вакуумный усилитель тормозов за счет разного давления в камерах. При этом в исходном положении давление в обеих камерах будет одинаковое и равное давлению, создаваемому источником разряжения.

При нажатии на педаль тормоза толкатель передает усилие к следящему клапану, который перекрывает канал, соединяющий обе камеры. Дальнейшее движение клапана способствует соединению атмосферной камеры через соединяющий канал с атмосферой. Вследствие чего разряжение в камере снижается. Разница давления в камерах перемещает шток поршня главного тормозного цилиндра. Когда торможение заканчивается, камеры вновь соединяются и давление в них выравнивается. Диафрагма под действием возвратной пружины занимает свое исходное положение. Вакуумник работает пропорционально силе нажатия на тормозную педаль, т.е. чем сильнее водитель будет нажимать на педаль тормоза, тем эффективнее будет работать устройство.

Что такое клапан вакуумного усилителя тормозов

На многих автомобилях для увеличения тормозного усилия используется вакуумный усилитель тормозов. Он создает постоянный поток тормозной жидкости, направленный в главный тормозной цилиндр, увеличивая тормозное давление и способствуя более быстрой остановке автомобиля. Этот элемент очень часто встречается на легковых автомобилях, внедорожниках и пикапах. Со временем вакуумный усилитель тормозов может получить повреждения или подвергнуться износу. То же самое может произойти и с контрольным клапаном усилителя тормозов.

Месторасположение

По своей конструкции усилитель представляет собой прочный герметичный корпус, выполненный в округлой форме. Устанавливается деталь непосредственно перед педалью тормоза, в особой части моторного отсека.

Описывая устройство вакуумного усилителя тормозов, можно отметить, что состоит он из таких деталей и элементов, как:

• корпус;
• диафрагма для двух камер;
• специальный следящий клапан;
• шланг вакуумного усилителя тормозов;
• толкатель тормозной педали;
• шток поршня от основного тормозного гидроцилиндра;
• возвратная пружина.

Корпусная часть усилителя разделена на две камеры при помощи диафрагмы: атмосферную и вакуумную. Вторая находится со стороны основного тормозного цилиндра, что касается первой, то она расположена со стороны педали тормоза. Через обратный клапан встроенного усилителя вакуумная камера соединяется с источником разряжения наполняющего его вакуума.

В дизельных авто источником подобного разряжения является электрический вакуумный насос. Здесь осуществляется незначительное разряжение, потому насос должен быть использован обязательно. Присутствующий у вакуумного усилителя обратный клапан, предназначен для разъединения его с источником разряжения в процессе остановки двигателя и при выходе из строя электровакуумного насоса.

Атмосферная камера, в своем исходном положении, соединяется с вакуумной камерой. При нажатии на педаль тормоза осуществляется соединение с атмосферной. Подобное перемещение производится при помощи специального толкателя.

В конструкции встроенного вакуумника, для увеличения общего уровня эффективности в сложной ситуации, допускается специальная система экстренного торможения. Она имеет вид дополнительного электромагнитного штокового привода.

Как проверить вакуумный усилитель тормозов

Проверка вакуумного усилителя тормозов – простая процедура, с которой справится даже начинающий автолюбитель. Чтобы определить неисправную работу детали, ее не потребуется снимать с машины, достаточно выполнить 3 простых теста, указывающих на наличие проблемы.

Тест 1

Автомобиль необходимо завести и позволить ему проработать на холостых оборотах около 5-7 минут. Далее двигатель глушится, и водителю требуется полностью выжать педаль тормоза, чтобы создать вакуум в усилителе тормозов. Следом педаль отпускается и вновь выжимается.

Если в работе вакуумного усилителя тормозов имеются проблемы, при втором нажатии на педаль тормоза ее ход будет значительно меньше, чем при первом, поскольку вакуум больше не сможет создаваться. В ситуации, когда второе нажатие не отличается от первого по ходу педали, можно сделать вывод, что система исправна или, если определенность не возникла, перейти к следующему тесту.

Тест 2

Когда двигатель автомобиля заглушен, необходимо несколько раз (6-8) нажать на педаль тормоза. Далее педаль выжимается максимально и заводится двигатель. Если проблем в работе вакуумного усилителя тормозов не наблюдается, в системе начнет создаваться вакуум. Вследствие этого мембрана давит на шток, он тянет за собой толкатель, который соединен механизмом с педалью. Соответственно, педаль в этот момент, даже если она выжата до конца, начнет слегка опускаться еще ниже.

Если выжатая полностью педаль не сдвинулась с места после пуска двигателя, можно сделать вывод, что вакуум в системе создан не был. Соответственно, имеются неисправности, которые препятствуют данному процессу.

Тест 3

Третий способ проверки вакуумного усилителя тормозов позволяет определить, имеются ли утечки воздуха. Чтобы провести диагностику, необходимо завести двигатель автомобиля. Далее педаль выжимается до упора и двигатель глушится.

Если в течение 30 секунд педаль не отклонилась от максимально выжатого состояния, проблем с вакуумным усилителем тормозов нет. Когда после отпускания педали она начинает под действием возвратной пружины принимать обратное положение, это говорит, что давление внутри рабочей камеры возрастает, что указывает на неисправность механизма.

Рекомендуем: Разновидности стоп сигналов для мотоциклов

Регулировка и ремонт узла после проверки вакуумного усилителя тормозов

Когда будет закончена проверка на герметичность, не забудьте отрегулировать свободный ход педали тормоза. Настройка длины штока приводит к возникновению зазора, который определяет степень давления на тормозной цилиндр. Поэтому очень важно правильно выставить длину штока и поставить подходящий зазор.

А еще интересно: Главная> Популярный> Авто- и мототовары >»светодиодные фары нива»3,813 найденные продукты

Свободный ход педали при неработающем моторе должен составлять от пяти до четырнадцати миллиметров. Этот зазор контролируется болтом, находящимся над плоскостью вакуумного усилителя тормозов. Маленький зазор приводит к заеданию рабочего цилиндра, вследствие чего происходит быстрый износ колодок и повышается потребление топлива автомобилем.

Выше мы рассказали, как провести проверку работы тормозного вакуумного устройства и отрегулировать его работу в случае необходимости. Теперь скажем несколько слов о его ремонте.

Чтобы обеспечить собственную безопасность при поломке усилителя, безотлагательно примите меры по его ремонту или замене. И если вакуумные шланги в бензиновых автомобилях или насосы в дизельных вы можете заменить самостоятельно, не прибегая к услугам автосервиса, то более серьезные работы рекомендуется доверить профессионалам.

Конечно, это стоит определенных денег, но когда на кону собственная безопасность, лучше не экономить. Обратитесь к специалистам. Они не только грамотно проведут проверку, но и качественно, с гарантией выполнят все необходимые работы. Следует отметить, что после ремонта важно синхронизировать колеса при торможении и провести проверку системы ABS/ESP. Для этого необходим диагностический стенд и специализированное оборудование.

Бывают случаи, когда отремонтировать «вакуумник» выходит дороже, чем приобретение усилителя, бывшего в употреблении, но находящегося в исправном состоянии. Поэтому рекомендуется при необходимости поискать устройство на разборках.

Если вы чувствуете уверенность в собственных силах и решили после проверки самостоятельно отремонтировать неисправный вакуумный усилитель, то действуйте следующим образом.

Для начала в моторном отсеке демонтируйте всю обивку и снимите накладку ветрового стекла. Не снимайте трубки, ведущие к ГТЦ. Это может привести к попаданию в систему воздуха. Далее открутите цилиндр от вакуумного усилителя и осторожно наклоните вперед, чтобы предотвратить деформацию тормозных трубок. Шланг передачи вакуума перед этим необходимо снять со штуцера усилителя.

Внимательно изучите рекомендации, которые дает производитель и приступайте к демонтажу усилителя. Открутите крепежные болты и отсоедините клемму провода, идущего к стоп-сигналу.

Только после этого снимите педаль, используя специальный инструмент. Если вы хорошо разбираетесь в конструкции автомобиля, то справитесь с проверкой и ремонтом ВУТ. Однако лучше предварительно зайти в Интернет и найти инструкцию со схемой усилителя. Это заметно ускорит реализацию поставленной задачи и повысит ваши шансы на успех.

Признаки и причины неисправностей

Поломка усилителя не приводит к полному отказу тормозной системы, но для замедления машины нужно прилагать гораздо больше физических усилий. Первый и главный симптом выхода из строя ВУТ – резкое снижение эффективности торможения и ощущение «жесткости» педали. Проявляются и другие признаки:

• увеличение свободного хода (примерно до половины);
• нестабильная работа силового агрегата, особенно на холостом ходу;
• механизм продолжает замедлять авто после отпускания педали – тормоза «клинят».

Примечание. Усилитель неспособен нормально функционировать без подачи разрежения от мотора. Поэтому симптомы неполадок нужно проверять только при работающем двигателе.

Указанные выше признаки неисправности вакуумного усилителя тормозов возникают по таким причинам:

• подсос воздуха через порыв либо неплотное соединение шланга отбора вакуума;
• износ диафрагмы, ведущий к потере герметичности;
• выход из строя воздушного клапана;
• разгерметизация корпуса;
• снижение упругости пружины.

Первая причина легко устраняется в собственном гараже, главное, – проверить «вакуумник» на работоспособность. Уплотнение соединений либо замена патрубка не составит большой проблемы. Другой вопрос – поломка усилителя, обычно механизм приходится менять целиком.

Тормоза перестали работать

В самом худшем случае контрольный клапан вакуумного усилителя тормозов полностью выходит из строя, что приводит к полной неработоспособности тормозной системы. К счастью, такой исход маловероятен. Но если вдруг он наступил, аккуратно остановите автомобиль, отбуксируйте его домой и свяжитесь с квалифицированным специалистом по диагностике и ремонту тормозных систем. В зависимости от тяжести случая дело может ограничиться только заменой клапана, но может потребоваться и серьезный ремонт всей тормозной системы.

Контрольный клапан вакуумного усилителя тормозов является важным элементом тормозной системы, обеспечивая безопасность движения. Именно поэтому наличие описанных симптомов не должно игнорироваться или откладываться «на потом». Свяжитесь с квалифицированным механиком, способным провести профессиональную диагностику и необходимый ремонт тормозной системы вашего автомобиля.

Особенности работы вакуумного усилителя тормозов – как он устроен?

Исправный усилитель тормозной системы способен в несколько раз повышать усилие, которое водитель прилагает при нажатии на педаль тормоза, тем самым обеспечивая правильную работу всех узлов тормозной системы и качественное торможение. Управлять автомобилем с неисправным или вышедшим из строя “вакуумником” очень сложно или невозможно, так как одного человеческого усилия при нажатии на педаль тормоза недостаточно для того, чтобы привести в действие суппорта и оперативно, особенно при экстренном торможении, прижать колодки к дискам.

Поэтому при неисправности этого агрегата не рекомендуется эксплуатировать автомобиль до полного устранения возникших дефектов. На большинстве современных автомобилей вакуумный усилитель соединяется с впускным коллектором двигателя специальным трубопроводом, который передает разряжение из камеры на усилитель. Далее создается необходимый вакуум, диафрагма усилителя притягивается и с помощью специального штока усиливает давление на поршень тормозного цилиндра, что существенно упрощает процесс торможения для водителя.

Более дорогие виды усилителей на различных моделях авто дополнительно оснащаются специальным вакуумным насосом механического или электрического типа, который помогает основному механизму. В первом случае насос соединяется с распредвалом специальным приводом, во втором оснащается дополнительным электромотором.

Подсос воздуха

Независимо от того, какой маркой и моделью автомобиля вы обладаете, а также, какого он года выпуска, рано или поздно вам придется столкнуться с тем, что придет время замены каких-либо расходников, либо же ремонтом каких-то частей авто. Стоит сразу отметить, что практически 99% работы по замене и ремонту, по силам выполнить своими руками, практически любому автовладельцу. А вот, чтобы самостоятельно разобраться в том, что произошло с вашим транспортным средством или же найти подробную инструкцию, как данную поломку устранить, читайте блок статей по ремонту на нашем сайте, в которых подобно расписано и наглядно показано, все, что будет вам необходимо знать, чтобы привести свою «ласточку» в идеальное состояние!

Если автомашина при быстром старте с места начинает на секунду захлебываться, а иногда может и глохнуть — это на девяносто девять процентов подсасывается воздушная масса. Так как ненужный воздух, который попадет в двигательные цилиндры, вызывает сразу обеднение смеси, из-за чего ей трудно воспламенится. Мотор начинает троить и глохнет на ходу вхолостую.

В этом материале мы научим вас определять:

• Признаки подсоса
• Места подсасывания
• Подсасывание в системе топлива
• Подсасывание в коллектор
• Способ нахождения подсоса

Признаки подсоса воздушной массы

Признаки подсасывания воздуха движком, часто однозначны:

1. Неуверенно стартует утром.
2. Неустойчиво идет холостой ход — оборотики хода вхолостую начинают постоянно изменяться, а когда становится меньше 1000 оборотов в минуту — движок выключается. На машине с движком на карбюраторе, винтик качества и количества становится малоэффективным для настраивания режима ХХ, так как воздушная масса пойдет в обход канальца ХХ.
3. Упадок мощности — в тракте впуска на механизмах с МАF (датчик массового расхода воздушной массы) — малые обороты хода вхолостую; на механизмах с МАР сенсором (датчик абсолютного давления) — повышены оборотики ХХ, ошибочки по лямбде, обедненная смесь, пропускает воспламенение.
4. Увеличенный расход топлива — чтобы нормально начинать движение и двигаться дальше, необходимо регулярно держать большие обороты, причем побольше быть на пониженной передачке.

Места подсасывания воздушной массы

К главным местам, сквозь которые происходит подсасывание, относят:

• прокладка коллектора впуска;
• прокладка на заслонке дросселя;
• место на патрубке от фильтра воздуха до узла дросселя;
• кольца уплотнения форсунок;
• вакуумный усилитель тормозной системы;
• шланги вакуума;
• клапан адсорбера;
• регулятор хода вхолостую (при его наличии).

По отдельности рассмотрим места подсасывания воздушной массы на движках на карбюраторе. Так как там не имеется электроники, то воздушная масса, сосется только на вакуумном усилителе либо где-то в карбюраторном устройстве.

Места подсасывания (карбюраторное устройство)

1. У винта качества смеси топлива.
2. За прокладкой, внизу карбюратора — места с копотью точный симптом.
3. Через несильное прилегание заслонки дросселя.
4. Сквозь оси дросселей.
5. Через нарушенную целостность диафрагм дроссельного демпфера, экономайзера либо пускового.

Подсасывание воздуха в системе топлива дизеля

В системе топлива движка на дизеле, завоздушивание случается обычно, когда негерметичен стык трубки системы топлива низкого давления (от бачка до фильтрующего элемента и от фильтрующего элемента до ТНВД).

Причина подсасывания на авто дизельном

Подсасывание воздушной массы в негерметичном механизме топлива, бывает из-за того, что давление атмосферы больше создающегося при деятельности насоса, который сосет солярочку из бачка. Эту разгерметизацию, найти по вытеканию, почти нельзя.

На нынешних движках на дизеле, проблема подсасывания воздушной массы в системе топлива встречается чаще, чем на дизелях старенького варианта. Все из-за изменения строения подвода шлангов топлива, так как ранее они делались из латуни, а теперь делаются быстросъемы из пластмассы, имеющие ограниченное время работы.

Пластмасса из-за вибрирующих движений стирается, а кольца уплотнения из резины изнашиваются. Эта проблема возникает зимой на автомашинах с ездой больше 150 000 км.

Главные поводы для подсасывания, в основном, таковы:

• старенькие шланги и ослаблены хомуты;
• повреждены трубки топлива;
• теряется уплотнение на подключении фильтра топлива;
• нарушена герметичность в возвратной магистрали;
• нарушено уплотнение вала привода, оси рычага управления подачей топлива либо в крышечке ТНВД.

Чаще всего происходит изнашивание уплотнений, сделанных из резины, притом в системе топлива происходит завоздушивание при поломке любой из ветвей, как прямой, так и возвратной.

Симптомы подсасывания воздушной массы

Одним из частых и распространенных признаков, является — авто утром либо после долгого стояния, перестает быстренько включаться. Необходимо бывает долгое время прокручивать стартер (притом бывает идет небольшое количество дыма из трубы выхлопов — это указывает на поступление топливной смеси в цилиндрики). Симптомом огромного подсасывания является как тяжелый запуск, так и выключение авто при езде и троение.

Это поведение автомашины связывается с тем, что ТНВД не успевает пропускать сквозь себя пенку лишь на больших оборотах, а на холостом не справляется с существенным объемом воздушной массы в камере топлива. Сказать же точно, что проблемный вопрос в деятельности движка на дизеле заключен конкретно в подсасывании воздуха, может смена штатных трубочек на прозрачненькие.

Способ нахождения подсоса в системе топлива дизеля

Подтягивать воздушную массу, может в соединении, в поломанной трубочке либо в самом бачке. А отыскать можно, исключая все остальные причины или подав давления в механизм для разряжения.

Одним из лучших и надежных способов является — отыскать данную неплотность, методикой исключения: к каждому участку системы топлива подключаем поступления солярочки не из бачка, а из тары. И по очереди проверяем — немедленно подключаем к ТНВД, после подключаем уже рядом с отстойником и так далее.

Быстреньким и простеньким вариантом определения места подсасывания будет подача давления в бачок. В таком случаем там, где идет подсасывание воздуха, возникнет или шипение, или же соединительный элемент намокнет.

Подсасывание воздуха в коллекторе впуска

Смысл подсасывания воздуха в тракте впуска бывает в том, что в движок совместно с топливной смесью идет ненужный и неучтенный измерительным прибором ДМРВ либо ДАД воздух, что ведет к обеднению смеси из топлива в цилиндриках. Что приводит к неверной деятельности движка.

Причина подсасывания воздушной массы

1. Физическое воздействие.
2. Перегревание (окажет влияние на эластичность прокладок и герметика).
3. Сильное злоупотребление веществами для чистки карбюраторных устройств (делают мягкими герметик и прокладки).

Очень проблемно находить места подсасывания воздушной массы в районе прокладочки посередине ГБЦ и коллектора впуска.

Способ нахождения подсоса воздушной массы в коллекторе

На движках на бензине, неучтенный измерительными приборами воздух, пройдет в коллектор впуска сквозь поломанные воздуховоды либо не плотность уплотнений форсунок, которые прохудились, а еще сквозь шланги тормозной системы вакуума.

С типовыми местами подсасывания разбор окончен, сейчас еще выясним, способ нахождения подсасывания воздушной массы. Для этого есть немного основных методик.

Простенький дымогенератор из сигаретки

Дымогенератор масла, сделанный самостоятельно

Самый простенький способ проверки на наличие подсасывания воздушной массы в тракте впуска после расходомера — откручивание воздухоподводящего патрубка совместно с датчиком от каркаса фильтра воздуха и последующим запуском движка. После прикручиваем руками узел с измерительным прибором и смотрим что происходит — когда все хорошо, то мотор глохнет, крепко сжав патрубок после датчика воздушной массы. В противном случае, вы услышите шипение. Когда не смогли отыскать подсасывание воздуха этим способом, то необходимом искать другими методами.

Часто отыскивают подсасывание или пережимами шлангов, или опрыскивают вероятные места горючими веществами, к примеру: бензином, карбклинером либо ВД-40. Но эффективный метод поиска места подсоса неучтенной воздушной массы — это применить дымогенератор.

Поиск подсасывания воздушной массы

Обычно проблемные вопросы с ХХ и наличие ошибки бедной смеси бывают лишь при большом подсасывании. Малое подсасывание определяется, если наблюдать топливную коррекцию на оборотах вхолостую и высоких.

Проверяем подсасывание воздушной массы, пережимая шланги

Для нахождения места просачивания ненужного воздуха нужно запустить движок и дать ему немного функционировать, в этот момент приставить ухо и попытаться уловить звуки шипения, когда не удалось отыскать, то пережать шланги, идущие в коллектор впуска (от регулятора нажима топливной смеси, усилителя вакуума и т.д.). Если после пережатия и отпускания видим изменения в деятельности движка, выходит, поломка на этом участке.

Еще применяется методика поиска сжиженным воздухом. Для этого необходимо на выключенном движке прикрыть патрубок от фильтрующего элемента и сквозь любую трубочку качать воздушную массу, прежде сделав обработку раствором с мылом, всего тракта впуска.

Поиск подсасывания воздушной массы методом пролива бензина

Способ обнаружения подсасывания опрыскиванием

Найти место, где происходит подсасывание воздушной массы в движок, поможет методика опрыскивания соединительных мест любым горючим при функционирующем моторе. Используется как простой бензин, так и чистящее средство. О том, что место подсасывания найдено, укажут измененные обороты движка (спадут либо станут больше). Необходимо набрать в маленький шприц горючего и тоненькой струей побрызгать все участки, где может находиться подсос. Потому как бензин либо другое горючее оказывается на месте, где нарушена герметичность, то оно в виде пара просочится в сгорательную камеру, что и приведет к скачкам либо падению оборотиков.

При поисках подсосов нужно брызгать на:

1. Патрубок из резинки, от расходомера до регуляторного элемента хода вхолостую и от РХХ до крышечки клапанов.
2. Соединения коллектора впуска с ГБЦ (там, где расположена прокладка).
3. Соединение ресивера и дроссельного патрубка.
4. Прокладки форсуночек.
5. Все шланги из резины там, где есть соединения хомутиками (гофра впускная и прочее).

Проверяем наличие подсоса при помощи дымогенератора

Дымогенератор встречается не у многих, потому этот метод поиска плохой герметизации в механизме применяется на автосервисах. Но, когда в гараже рассмотренные выше методы не помогли найти подсос, то можете сконструировать простенький генератор дыма. Дым бывает нагнетен в щели тракта впуска, а после начинает выходить через прорехи.

• Вместе весело шагать. Тест-драйв кроссовера DFM 580

Смотреть все фото новости >>

Проверка мембраны и герметичности камер

Проверить исправность вакуумного усилителя тормозов (ВУТ) можно несколькими способами, но чтобы убедиться в его работоспособности на 100%!, лучше использовать их все. Прежде всего, несколько раз нажмите на педаль тормоза при заглушенном двигателе. При первом нажатии педаль опустится от довольно незначительного усилия примерно на 1/3 от полного хода, с каждым последующим нажатием она должна становиться более тугой, а ход уменьшаться. Если этого не происходит – ВУТ, скорее всего, неисправен, и требуется диагностика вакуумного усилителя тормозов. Далее мы расскажем Вам, как проверить вакуумный усилитель тормозов на Калине.

Если диагностика ВУТ показала неоднозначные результаты и определить разницу в ходе педали и ее жесткости сложно, можно попробовать другой способ. Два-три раза нажав на педаль тормоза, заведите двигатель, не убирая с нее ногу. Тут есть несколько вариантов развития событий:

• Если педаль уйдет глубже на несколько сантиметров – вакуумный усилитель тормозов исправен. Окончательно удостовериться в этом можно, заглушив двигатель и не отпуская педали тормоза в течение 30 секунд.
• Если педаль начнет подниматься – это свидетельствует о нарушении герметичности вакуумной камеры.

Места подсоса воздуха

К основным местам, через которые может происходить подсос, относится:

• прокладка впускного коллектора;
• прокладка на дроссельной заслонке;
• участок патрубка от воздушного фильтра до дроссельного узла;
• уплотнительные кольца форсунок;
• вакуумный усилитель тормозов;
• вакуумные шланги;
• клапан адсорбера;
• регулятор холостого хода (если он есть).

Отдельно стоит рассматривать места подсоса воздуха на карбюраторных двигателях — там нет электроники, и воздух может сосать лишь на вакуумном усилителе или где-то в карбюраторе.

Места подсоса (карбюратор)

1. У винта качества топливной смеси.
2. За прокладку под карбюратором – участки с копотью верный признак.
3. Сквозь не плотное прилегание дроссельной заслонки.
4. Через оси дросселей.
5. Нарушения целостности диафрагм демпфера дросселя, экономайзера или пускового.

Возможные поломки вакуумного усилителя тормозов

Поломкой усилителя тормозов является его частичная или полная не способность создавать разницу давлений в рабочих камерах. Это чревато снижением надежности срабатывания тормоза и увеличением тормозного пути. Не замеченная поломка данного оборудования может привести к аварии.

Проверить работоспособность вакуумного усилителя тормозов можно с помощью следующих действий:

1. Запустить двигатель. После трех минут его работы – заглушить. Выжать педаль тормоза. Если усилитель исправен – во время первого нажатия педаль можно выжать до упора. При последующих нажатиях, педаль будет иметь все меньше хода. Это объясняется тем, что воздушной камере неоткуда брать разряженное давление. Если педаль нажимается до упора при первом и последующих нажатиях – оборудование неисправно.
2. Выжать педаль тормоза при выключенном двигателе. Завести автомобиль. При исправном усилителе педаль немного опуститься – результат череды событий, произошедших внутри усилителя. Если педаль осталась на прежнем месте – усилитель неисправен.
3. Запустить двигатель. Выжать педаль тормоза. Не отпуская педаль заглушить машину. Педаль держать выжатой в течении тридцати секунд. Если положение педали остается неизменным – оборудование в норме. Если педаль начинает подниматься – признак не герметичности корпуса.

Воздух попадает в вакуумную камеру, нарушая разницу давлений. Это чревато возможным не срабатыванием экстренного тормоза.

Особенности эксплуатации вакуумного усилителя тормозов

Так как вакуумный усилитель тормозов использует разницу между атмосферным давлением и давлением в вакуумной камере, то большое значение имеет давление окружающего воздуха. В вакуумной камере создается давление порядка 0,067 МПа, что примерно в 1,4 раза меньше обычного атмосферного давления. В условиях стандартной высоты над уровнем моря сохраняется примерно такое соотношение. С повышением высоты эффективность работы вакуумного усилителя тормозов постепенно снижается.

На уровне свыше 3,5 км над уровнем моря давление окружающего воздуха и давления в вакуумной камере сравняются, а усилитель тормозов просто не будет работать. Поэтому на технике, работающей в условиях высокогорья, используют усилители тормозов иной конструкции, не зависящие от внешнего атмосферного давления.
