Признаки раннего и позднего зажигания. Что лучше

Определение раннего или позднего зажигания

От правильной настройки и бесперебойной работы системы зажигания напрямую зависит стабильность работы двигателя, его мощность, топливная экономичность и т.д. В норме на четырёхтактных двигателях топливно-воздушная смесь должна воспламеняться в конце такта сжатия, то есть перед самым подъемом поршня в верхнюю мертвую точку. Такой момент зажигания обусловлен тем, что смеси требуется определенное время для сгорания, после чего энергия расширяющихся газов толкает поршень вниз и начинается рабочий ход.
Под поздним или ранним зажиганием следует понимать задержку или опережение срабатывания системы зажигания по отношению к тому, в каком положении находится поршень в цилиндре. Другими словами, искра свечи зажигания образуется и поджигает топливно-воздушную смесь не в оптимальный момент приближения поршня к ВМТ, а раньше или позже этого момента. Такое явление получило название раннего или позднего зажигания. По этой причине владельцы транспортных средств, в которых реализована возможность самостоятельной регулировки УОЗ (угол опережения зажигания), часто сталкиваются с необходимостью настройки зажигания.

Читайте в этой статье

https://youtube.com/watch?v=-nCMdVoBZIs

https://youtube.com/watch?v=cOY8GCzTt8c

О дизелях

Как определить, раннее или позднее зажигание дизельного двигателя? Одно из главных отличий данного мотора от бензинового — в том, что топливо воспламеняется не от свечи зажигания, а от его соприкосновения с нагретым и сжатым воздухом в камере сгорания. Здесь действует немного другой принцип.

Но понятие опережения зажигания присутствует и тут. Топливо подается в самом конце такта сжатия, не раньше и не позже. Выставление угла на дизеле – это изменение момента впрыска топлива. Как узнать, позднее или раннее зажигание на двигателе автомобиля? Поскольку в таком агрегате нет свечей, то фазами газораспределения занимается важнейший узел– топливный насос высокого давления (ТНВД). От его настройки зависят правильные углы опережения. Признаки раннего или позднего зажигания на дизеле такие же, как и на бензиновом двигателе. Однако дизель намного чувствительнее к углу. Неправильная установка зажигания может быстро разрушить ДВС. И еще один момент – при неправильных углах опережения двигатель может вообще не завестись. Либо запуск будет затруднен.

Как понять, что зажигание позднее или раннее

Воспламенение рабочей смеси топлива и воздуха в цилиндрах с опережением или запаздыванием приводит к определенным сбоям в работе мотора. В списке основных признаков, по которым можно определить неправильно установленное зажигание, следует выделить:

• затрудненный запуск двигателя;
• ощутимое увеличение расхода топлива;
• двигатель теряет приемистость, падает мощность;
• отмечается неустойчивая работа в режиме холостого хода;
• пропадает отзывчивость на нажатие педали газа;
• возникает перегрев двигателя и детонация;

Неправильный угол зажигания может проявляться в виде характерных хлопков, которые отдают в систему выпуска, в карбюратор и т.д. Вполне очевидно, что дальнейшая эксплуатация ДВС со сбитым углом опережения зажигания может привести к более серьезным поломкам двигателя, особенно в случае появления устойчивой детонации.

Последствия неправильно выставленного угла зажигания

Как позднее, так и ранее зажигание негативно влияет на работу и ресурс двигателя. Следует добавить, что от правильного момента зажигания зависит не только мощность и расход горючего. Если искра на свече зажигания образуется раньше положенного времени, тогда давление расширяющихся газов начинает противодействовать поднимающемуся в ВМТ поршню (раннее зажигание). Воспламенение рабочей смеси после того, как поршень начал двигаться из ВМТ вниз, приводит к тому, что высвобождающаяся энергия топлива «догоняет» поршень и попадает в выпуск, а не совершает полезную работу (позднее зажигание).

Признаки раннего зажигания проявляются в виде следующих симптомов:

• появление металлического звонкого призвука во время работы двигателя, который локализуется в области блока цилиндров;
• плавают обороты холостого хода, двигатель работает нестабильно;
• после нажатия на «газ» возникает пауза, двигатель не «тянет» и перерасходует топливо;

Позднее зажигание также наносит ощутимый вред двигателю. Сгорание смеси в данном случае происходит в условиях понижения давления и увеличения объема в цилиндре ДВС. Нарушается сам процесс горения топливно-воздушной смеси, которая догорает во время рабочего хода поршня. В результате признаками позднего зажигания являются:

• двигатель теряет мощность, для разгона нужно сильно давить на газ;
• отмечается значительное повышение расхода топлива;
• мотор сильно коксуется отложениями и нагаром;
• неправильное сгорание смеси ведет к перегреву двигателя;

Влияние момента зажигания на работу ДВС

Схема раннего зажигания (детонация)

Прежде всего нужно сказать, что споры о том, какое зажигание лучше – раннее или позднее – в принципе не имеют смысла, потому что только своевременное воспламенение смеси позволяет добиться максимальной «отдачи» от двигателя. Посмотрим, что происходит при слишком ранней вспышке горючего (признаки раннего зажигания). Поршень двигается к верхней мёртвой точке (ВМТ), сжимая смесь газов. И тут, когда до ВМТ ещё далеко, происходит вспышка – по сути, взрыв. Поршень, движимый силами инерции (а при движении авто, вдобавок, они многократно возрастают), продолжает «подъём», преодолевая сопротивление встречной ударной волны. Это сопротивление уже вызывает потерю мощности. При этом возникает сильная детонация, которая ещё и разрушительно действует на детали двигателя. Детали кривошипно-шатунной группы работают согласованно с газораспределительным механизмом, поэтому чересчур ранняя вспышка вызовет и «выстрел» во впускной коллектор. Итак, симптомами раннего зажигания являются:

• детонация при работе двигателя, особенно слышная при резком нажатии на педаль «газа»;
• хлопки во впускном тракте;
• неравномерная работа на холостом ходу;
• ухудшение тяговых характеристик мотора.

Выставление угла опережения зажигания своими руками

Правильно выставленный момент зажигания предполагает регулировку УОЗ. Корректировать угол зажигания необходимо на холостом ходу. При этом следует учитывать, что оптимальными оборотами холостого хода считаются обороты в пределах 850-900 об/мин. Угол наклона момента зажигания также находится в определенных рамках от -1 (отрицательный) до +1 (положительный) градус. Указанный градус является градусом по отношению к ВМТ.

Указанную лампу подключают к плюсовой клемме на распределителе зажигания, а также соединяют с массой. Далее мы рассмотрим основные доступные способы настройки зажигания на следующем примере отечественной «классики»:

Настройка зажигания по стробоскопу

• двигатель нужно прогреть до выхода на рабочую температуру;
• стробоскоп подключается к бортовой сети;
• откручивается фиксирующая гайка крышки распределителя-прерывателя зажигания;
• сигнальный датчик срабатывания надевается на высоковольтный провод первого цилиндра;
• при наличии шланга вакуум-корректора потребуется снять и заглушить указанный шланг;
• свечение стробоскопа направляется на шкив коленвала;
• двигатель запускается и работает на холостых;
• осуществляется проворот корпуса трамблера;
• положение корпуса прерывателя-распределителя фиксируется таким образом, чтобы метка шкива совпала с соответствующей меткой на ГРМ;
• после совмещения меток производится затяжка фиксирующей гайки;

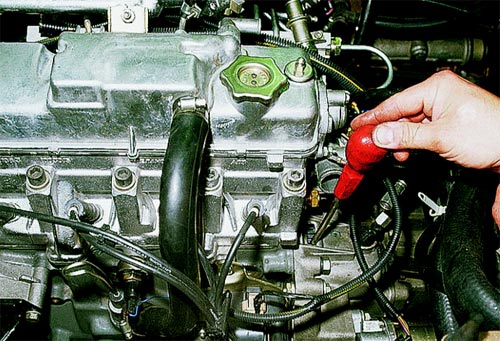

Выставление УОЗ по контрольной лампочке

Если используется способ установки зажигания по лампочке, тогда необходимо провернуть коленчатый вал двигателя так, чтобы метка на шкиве коленвала совпала с меткой на крышке ГРМ. При этом бегунок на распределителе зажигания должен указывать на свечной провод первого цилиндра.

Далее гайка-фиксатор трамблера ослабляется, после чего один провод от лампочки коммутируется с проводом, который идет к катушке зажигания от трамблера. Второй провод от лампы устанавливается на массу. Затем нужно включить зажигание и вращать корпус трамблера по часовой стрелке до момента, пока контрольная лампа не перестанет гореть. После этого следует аккуратно повернуть корпус трамблера обратно, то есть против часовой стрелки. Определив положение, при котором происходит загорание лампочки, необходимо зафиксировать корпус трамблера в этом положении. Фиксация производится при помощи затяжки гайки распределителя.

Проблема раннего зажигания

• Ранее зажигание чревато падением мощности мотора. Когда смесь воспламеняется раньше определённого срока, это приводит к неправильному воздействию силы газов, возникших при сгорании смеси. Она действует навстречу поршню в момент, когда он движется к ВМТ. При этом уровне регулировки нередко возникает детонация. Стоит отметить, что на нагрузочных режимах при выставлении оптимального угла зажигания может также происходить взрывное воспламенение смеси. Чтобы избежать этого угол опережения следует выставлять чуть-чуть больше по отношению к реальному значению.

• Позднее зажигания помимо ухудшения мощности силового агрегата приводит к чрезмерным нагрузкам детали мотора. Снижение КПД объясняется тем, что горючая смесь не успевает полностью сгореть в тот промежуток, когда поршень находится в положении ВМТ. Рабочая среда продолжает воспламеняться при движении поршня вниз, что вызывает падение эффективности и нагрев системы. Определить перегрев можно с помощью впускного трубопровода. Его температура будет выше нормы из-за того, что часть смеси будет догорать при выпуске.

Подготовка к установке

Все операции по изменению угла зажигания, как и его проверке, проводятся на ХХ. Частота вращения коленвала должна быть в диапазоне от 820-900 оборотов в минуту. Оптимальный угол наклона момента зажигания находится в пределах от -1 до +1 градуса относительно самой верхней мёртвой точки. Последствия неправильного угла зажигания приводят к падению мощности, повышенному расходу топлива или перегреву системы. Для проверки момента зажигания нужно демонтировать резиновую заглушку. В качестве ориентиров оптимального угла используются пометки (чёрточки) на маховике и шкале люка кратера сцепления.

Другие способы настройки и проверка зажигания на автомобиле

Также можно выставить зажигание по искре или самостоятельно подобрать такой угол, когда двигатель будет работать наиболее стабильно и ровно. Самым простым и наименее точным способом является установка на основании работы мотора. Для настройки двигатель заводят, после чего ослабляется гайка фиксации корпуса трамблера. Далее понадобится провернуть корпус распределителя по часовой стрелке и против, найдя положение, при котором двигатель работает ровно и обороты ХХ самые высокие. После этого следует провернуть корпус прерывателя на пару градусов по часовой стрелке и затянуть гайку трамблера.

Затем контакт провода следует расположить вблизи «массы» (расстояние около 5 мм.) и включить зажигание. После этого корпус прерывателя следует повернуть на 20 градусов по часовой стрелке. Теперь корпус нужно вращать обратно до момента, когда между «массой» и контактом провода появится искра. В этом положении корпус трамблера нужно зафиксировать крепежной гайкой прерывателя.

По окончании необходимо проверить правильность УОЗ в движении. На прогретом моторе машину следует разогнать до 40-45 км/ч, после чего включается четвертая передача и полностью нажимается педаль газа. Далее необходимо оценить степень детонации. Нормой считается, когда сразу после включения 4-й передачи детонация кратковременно присутствует (2-3 сек.), но исчезает с разгоном автомобиля. Если детонация после разгона продолжается, тогда высока вероятность раннего зажигания. Если детонации нет в момент включения 4-й передачи, тогда зажигание позднее. В таких случаях регулировку УОЗ следует повторять для получения оптимального результата.

Важность правильной регулировки зажигания

Верность выставленного зажигания на карбюраторных двигателях осуществляется при помощи стробоскопа

От характера установки зажигания зависит качество и экономичность работы двигателя. Поэтому именно установка зажигания – важное действие, которое позволяет настроить силовой агрегат. При неправильной установке зажигания, как в сторону увеличения угла опережения, так и в сторону уменьшения, двигатель сразу ощущает негативное воздействие.

Именно поэтому к настройке момента зажигания следует подходить ответственно и очень внимательно.

Принцип работы зажигания

Бензиновый двигатель имеет определённые факторы, которые влияют на качество и время подачи искры, необходимой для воспламенения горючей смеси. Эти факторы объединяются в отдельный механизм, получивший название – трамблёр, его ещё иногда называют распределитель-прерыватель.

Классическая схема зажигания

Он установлен в области блока цилиндров, вал трамблёра приводится в движение за счёт распредвала мотора. На валу трамблёра расположены кулачки, они в необходимый момент размыкают цепь, далее происходит образование искры.

Главный недостаток трамблёра – это склонность к механическому износу, в результате которого изменяется качество, а также время возникновения искры.

Конечно же, это отражается на работоспособности двигателя, что потребует дальнейшего вмешательства и регулировку.

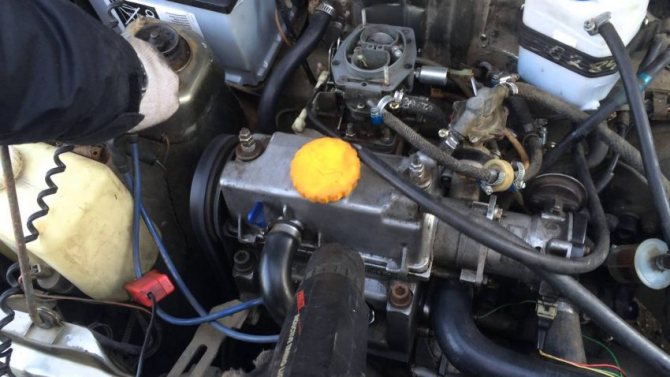

Регулировка зажигания на карбюраторных двигателях

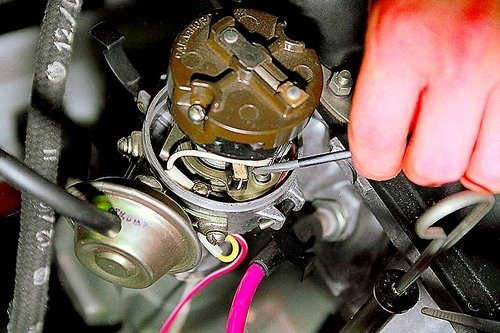

Регулировка зажигания поворотом трамблера

Она производится поворотом корпуса распределителя зажигания (трамблёра), вал которого приводится в движение путем передачи крутящего момента от двигателя через промежуточные шестерни. На двигателях семейства ВАЗ 2108 вал трамблёра приводится во вращение путём непосредственного зацепления за распредвал, но это не имеет принципиального значения. Самое главное – точная согласованность системы зажигания с механикой ДВС.

Вращением трамблера регулируется желаемый момент зажигания. Устанавливать позднее или раннее зажигание это дело каждого и зависит от желания экономить топливо или манеры вождения.

Вне зависимости от того, какой трамблёр установлен – контактный или бесконтактный (с датчиком Холла), поворот его корпуса против направления вращения ротора увеличивает угол опережения зажигания. То есть, чтобы сделать зажигание «пораньше», нужно определить, в какую сторону вращается ротор – можно снять крышку с распределителя и провернуть коленвал. Куда крутить трамблёр для раннего зажигания – будет видно наглядно. Но не всегда требуемый угол опережения зажигания определяется заданными заводом характеристиками двигателя. На его величину также влияет октановое число топлива.

Очень наглядно это видно при использовании газобаллонного оборудования на авто с карбюраторными моторами. При первом переключении с бензина на газ машина отказывается разгоняться. Чтобы добиться нормальной работы двигателя, приходится не просто поставить зажигание пораньше, а повернуть трамблёр до предела против хода. И наоборот, при переключении обратно на бензин такое опережение зажигания будет излишним – об этом «скажет» стук поршневых пальцев, вызванных детонацией. Это объясняется большой разницей октановых чисел газа и бензина. Очень простой, но эффективный способ проверки точности установки угла опережения – это испытание работы мотора в движении. При резком нажатии педали газа в набирающем обороты двигателе должен появиться лёгкий кратковременный стук поршневых пальцев.

Раннее или позднее зажигание, что лучше?

Необходимый момент опережения зажигания – безусловно, важный фактор, который отражается на полной работе автомобиля. Этот показатель регулирует работоспособность автомобиля в общем. Многие интересуются, какой вариант зажигания лучше: поздний либо ранний. Ответ удивляет, поскольку ни один из предложенных вариантов не является верным.

Для двигателя лучшим считается оптимальный режим зажигания.

При нём мотор не будет ощущать высокие нагрузки. Крайние поздние и ранние варианты наверняка принесут автовладельцу немало проблем с техническим состоянием транспортного средства. Однако всё имеет свои нюансы, в этом случае их нужно рассмотреть более подробно.

Признаки раннего зажигания

• необычные звуки из двигателя, которые появляются из-за повышенного износа;
• повышенная детонация;
• недостаточная мощность, особенно заметна при малых оборотах.

Признаки позднего зажигания

• некачественный запуск, что очень вредит аккумулятору;
• увеличенный расход горючего;
• потеря в мощности;
• температура двигателя увеличивается гораздо выше нормы.

Как можно заметить, что в первом случае, что во втором — приятных моментов мало. Несмотря на это многие автовладельцы (особенно машин отечественного производства) выбирают позднее зажигания при прогреве двигателя и на старте. Некоторые производят раннее зажигание, но в этом случае на малых оборотах будет значительно проседать мощность.

Бензиновые двигатели с впрыском топлива (инжекторные)

Признаки позднего зажигания на инжекторе те же, что и на карбюраторном двигателе. Но в этом случае самостоятельную регулировку угла опережения не сделать. Дело в том, что работой систем зажигания и впрыска топлива управляет электронный блок управления. Он подаёт управляющие импульсы системам после обработки сигналов от датчика положения распределительного вала и датчика коленвала. Корректировка момента искрообразования производится также с учётом сигнала от датчика детонации. Чтобы определить точную причину сбоев в работе, необходима профессиональная диагностика. Допустим, что прозвонка ДПРВ мультиметром не выявила неисправности. Но осциллограф может показать, что характеристики сигнала, исходящего от датчика, не соответствуют нормам. Сделать более раннее зажигание на инжекторе можно, изменив программу ЭБУ, то есть «перепрошив» «мозги».

Статья в тему: Смотровая яма в гараже: как сделать?

Автомобиль с ГБО

Главная причина установки ГБО – экономия на топливе. Практика показывает, что затраты на газ меньше приблизительно в два раза, чем на бензин, для многих это весомый аргумент. Однако полностью на этот вид топлива не перейти, поскольку необходимость в бензине остаётся для прогрева и работы на высоких нагрузках.

Баллон ГБО в запаске

Плюс ко всему, газ гораздо быстрее расходуется и имеет достаточно высокое октановое число, поэтому топливно-воздушная смесь догорает ещё на этапе выпуска, что оказывает отрицательное термическое влияние на тракт выпуска.

Регулировка зажигания и горения смеси на машинах с ГБО – это основная задача, хорошая настройка позволяет сэкономить ещё больше средств на топливе.

Дизельный автомобиль

Многие симптомы некорректной работы на бензиновых автомобилях переносятся и на дизель. Главное отличие между двумя этими автомобилями заключается в методе воспламенения топлива. Поджиг солярки заключается за счёт тесного контакта топлива со сжатым, горячим воздухом.

Регулировка на дизельном двигателе

Настойка зажигания на дизельных машинах состоит в поиске необходимого угла опережения для впрыска дизельного топлива, оно должно обязательно подаваться определённо в пиковый момент сжатия.

Если неправильно выставить угол, то впрыск будет несвоевременным. Это приведёт к некачественному сгоранию смеси, а работа двигателя будет осуществляться с нарушениями.

Раннее зажигание, признаки, причины

Раннее зажигание является одной из наиболее часто встречающихся неисправностей системы зажигания карбюраторных двигателей. Его суть заключается в слишком раннем (раньше чем требуется для нормальной работы двигателя) воспламенении топлива в камерах сгорания (намного раньше прихода поршня в верхнюю мертвую точку).
Изначальный угол опережения зажигания под определенный бензин выставляется при работе двигателя автомобиля на холостом ходу. Такое опережение необходимо для правильной работы двигателя. При его работе под нагрузкой необходимо еще большее опережение зажигания, что достигается за счет работы центробежного и вакуумного регуляторов опережения зажигания. Но, если начальный угол выставлен слишком рано, то работа регуляторов накладывается на этот неправильный угол, делая зажигание настолько ранним, что приводит к большим проблемам в работе двигателя.

Признаки раннего зажигания

В зависимости от того насколько угол опережения зажигания отклонился от нормы признаки раннего зажигания будит либо практически незаметны, либо видны практически невооруженным взглядом.

— Проблема с запуском двигателя. Двигатель запускается не с первого-второго раза. Может быть обратное вращение коленчатого вала после выключения зажигания.

— Двигатель автомобиля неустойчиво работает на холостом ходу. Выровнять обороты ХХ винтами на карбюраторе невозможно или двигатель работает устойчиво только при установке повышенных оборотов.

— Вялая динамика автомобиля на скорости. При этом трогание с места и разгон могут быть вполне приемлемыми, а вот на скорости мощность и приемистость двигателя недостаточные («машину как-будто кто-то держит сзади»).

— «Стучат пальцы». Постоянная детонация (дробный, стрекочущий звук от двигателя) при движении автомобиля, усиливающаяся при нажатии на педаль «газа» и не пропадающая после ее отпускания.

— Свечи зажигания черные. Плохо сгорающее топливо оседает черным нагаром на свечах зажигания приводя к их быстрому выходу из строя.

Как определить, позднее или раннее зажигание, по свечам?

Свечи – прекрасный индикатор состояния двигателя. По их внешнему виду можно судить о различных неполадках, в том числе и о правильности выставления угла. Так как при позднем зажигании топливо не сгорает до конца, его часть будет оседать на стенках камеры сгорания и, конечно, на свече. Таким образом, при позднем зажигании они будут закопченные, с толстым слоем сажи.

При раннем возможно появление самого топлива на элементах («мокрые» свечи). Это является еще одним способом того, как определить, позднее или раннее зажигание на ВАЗ-2109. Также на электроде может образовываться зола. При работе двигателя она быстро нагревается и способствует сжиганию масла. Следует иметь в виду, что не только по свечам можно судить о правильности угла. Для этого есть другие признаки, которые упомянуты выше. Состояние свечей может служить косвенным подтверждением результатов наблюдений.

Признаки раннего зажигания

Признаки раннего зажигания

Что такое раннее зажигание

Раннее зажигание — термин обозначающий воспламенение топливной смеси в цилиндрах двигателя автомобиля до прихода поршня в верхнюю мертвую точку на такте сжатия. Для работы двигателя раннее зажигание просто необходимо. Оно позволяет наиболее полно и эффективно сжечь топливную смесь и получить от этого процесса максимальную отдачу, которая выражается в мощности, приемистости и скорости.

В системе зажигания карбюраторного двигателя автомобиля помимо изначально установленного раннего угла опережения зажигания (0-5 градусов) имеется несколько устройств позволяющих автоматически сделать угол опережения более ранним в зависимости от роста нагрузки на двигатель (например, центробежный и вакуумный регуляторы опережения зажигания).

В системе зажигания инжекторного двигателя определением оптимального угла опережения зажигания при работе двигателя автомобиля «заведует» электронный блок управления (ЭБУ) системы управления двигателем. Он рассчитывает насколько раньше выставить зажигание по данным, полученным от датчиков (ДПКВ, ДС и пр.).

При возникновении некоторых проблем в работе двигателя автомобиля можно считать слишком раннее зажигание неисправностью. Далее разберемся как самостоятельно понять имеется ли слишком раннее зажигание (диагностируем неисправность) или нет.

Признаки неисправности: слишком раннее зажигание

Несколько признаков при появлении которых имеет смысл проверить угол опережения зажигания и работу устройств, отвечающих за его увеличение-уменьшение.

• Двигатель запускается с трудом или не запускается вовсе

Возможно даже обратное вращение коленчатого вала после выключения зажигания.

• Неустойчивые обороты холостого хода двигателя

На карбюраторном двигателе обороты ХХ могут не поддаваться регулировке регулировочными винтами карбюратора.

• Вялый разгон и динамика автомобиля в движении

При этом трогание с места и разгон могут быть вполне приемлемыми, а вот на скорости мощность и приемистость двигателя недостаточные («машину как-будто кто-то держит сзади»).

• Детонация в двигателе («стучат» пальцы)

Постоянная детонация (дробный, стрекочущий звук от двигателя) при движении автомобиля, усиливающаяся при нажатии на педаль «газа» и не пропадающая после ее отпускания.

• «Стреляет» в глушитель при работе двигателя на холостом ходу

Не сгоревшее топливо догорает в глушителе хлопками. Пропуски зажигания через раз работающих свечей зажигания.

• Черный дым из глушителя при работе на холостых

Повышенное дымление из глушителя, вызванное догоранием остатков топлива в выпускном тракте.

• Черный нагар на свечах зажигания

При котором свечи зажигания периодически выходят из строя.

• Повышенный расход топлива двигателем автомобиля

Двигателю приходится расходовать больше энергии для преодоления негативных последствий раннего зажигания, поэтому расход топлива может увеличиться значительно.

Примечания и дополнения

— Для самостоятельного устранения неисправности — раннее зажигание, на карбюраторном двигателе придется в первую очередь проверить правильность установки начального угла опережения зажигания, во вторых — проверить исправность и работу вакуумного и центробежного регуляторов опережения зажигания в трамблере системы зажигания автомобиля. В третьих проверить исправность самого распределителя зажигания (трамблера). Как это сделать самостоятельно разберем в наших дальнейших публикациях на канале.

— На инжекторном двигателе определить и отрегулировать угол опережения зажигания просто так не получится. Необходимо специальное диагностическое оборудование.

Признаки позднего зажигания

Признак позднего зажигания

Смоделируем теперь ситуацию, когда вспышка топливной смеси произошла позже, чем необходимо – когда он уже находится в ВМТ или миновал её.

Позднее зажигание снижает мощность двигателя и увеличивает расход топлива — сгоревшее топливо идет на «обогрев отмосферы».

В этом случае топливная смесь не будет сгорать не совсем вовремя. То есть в момент, когда поршень уже миновал нижнюю мёртвую точку в процессе такта рабочего хода, смесь будет продолжать гореть. И в результате остатки сгорающего топлива будут вытолкнуты поршнем в выпускной коллектор. Понятно, что энергия сгоревшего горючего не будет при этом реализована по назначению целиком – часть её пойдёт на обогрев атмосферы. И в результате симптомами позднего зажигания явятся:

• ухудшение мощности двигателя, он не будет развивать максимальных оборотов, динамика разгона автомобиля упадёт;
• неравномерная работа на холостом ходу;
• хлопки в глушителе.

Это общее описание влияния угла опережения зажигания на работу двигателя. Речь идёт именно об опережении, потому что оптимальное время вспышки – не тот момент, когда поршень находится в ВМТ, а именно чуть раньше – т.е. зажигание «опережает» работу механической части мотора – кривошипно-шатунного и газораспределительного механизмов. На разных ДВС регулировка угла опережения осуществляется по-разному. Рассмотрим основные моменты более подробно.

Раннее или позднее зажигание

Слишком ранний поджиг смеси в рабочих камерах цилиндров или слишком поздний является причиной плохой работой ДВС. Двигатель может не тянуть в гору, медленно разгоняться, сильно вибрировать и т.д.

Признаки не верно выставленного зажигания:

• мотор заводится с трудом;
• повышенный уровень расхода топлива;
• мотор не может развить мощность;
• в режиме холостого хода (ХХ) ДВС то глохнет, то перегазовывает;
• мотор слабо реагирует на нажатие педали газа;
• ДВС перегревается;
• мотор детонирует.

Легко можно определить, что зажигание надо настраивать, если слышны хлопки из глушителя, автомобиль «чихает». В таком режиме рекомендуется не эксплуатировать машину, а сразу отрегулировать. Тем более, одним из признаков является детонация, которая может разрушить клапана, поршни и цилиндры.

Зажигание ранее или позднее

Ключевыми факторами, оказывающими влияние на оптимальный момент воспламенения, являются скорость перемещения поршня и уровень обогащения горючей смеси. Также не меньшую роль играет фракционный состав топлива, который определяет скорость воспламенения. Эти параметры в комплексе определяют эффективность работы системы. Благодаря правильной регулировке их значения можно выставить корректные настройки. Отклонение от оптимального момента воспламенения ведёт к снижению КПД. Для автоматической калибровки момента зажигания используются специальные центробежные, вакуумные регуляторы или электронные блоки.

Если зажигание выставлено неправильно

Если зажигание раннее, то из-за того, что искра появляется рано. В тот момент, когда поршень только начал подниматься, топливно-воздушная смесь воспламенилась и этот взрыв идет против поднимающегося поршня, в следствие чего происходит пустая потеря энергии.

Из-за того, что бензиновая смесь воспламенилась рано, поршень испытывает большую силу против его движения. Это уменьшает ресурс коленвала, поршней, шатуна и пальцев.

По признакам раннее зажигания можно определить по следующим пунктам:

1. Во время работы ДВС появляется металлический шум, как-будто что-то ударяется в цилиндре.
2. Обороты холостого хода плавают, наблюдается нестабильность работы.
3. Если нажать резко на газ, мотор как бы захлебывается, не реагирует сразу на подачу большего количества топлива.

Что касается установленного позднего зажигания, то оно также негативно влияет на работоспособность мотора и ресурс его составляющих деталей.

В этом случает, смесь поджигается поздно, то есть когда поршень уже идет вниз. Топливо догорает, если успевает, при обратном движении поршня (вверх).

Признаки позднего зажигания:

1. ДВС не может развить скорость. Плохо реагирует на нажатие педали акселератора.
2. Расход топлива выше нормы.
3. На поршне и стенках цилиндра образуется нагар, кокс, который потом, уже даже при правильно настроенном зажигании, создает помехи в работе.
4. Из-за неравномерного сгорания топливно-воздушной смеси, ДВС быстро перегревается.

Как выставить угол опережения зажигания своими руками

Выставить правильно зажигание — это значит, что нужно найти нужный угол опережения зажигания (УОЗ). Настройка производится на холостом ходу, хотя это и так понятно, но вдруг кто-то задумал поставить авто на домкрат и настраивать на скорости.

Для настройки зажигания, надо знать, что оптимальные хорошие обороты коленчатого вала двигателя на холостом ходу — это от 850 до 900 об/мин. Угол наклона момента зажигания должен находиться от -1 до +1 градуса. Это градус по отношению к верхней мертвой точке (ВМТ).

Популярный прибор, с помощью которого выставляют зажигание — это стробоскоп. Со стробоскопом настройка получается точнее. Но, если его нет, то настраивают с помощью контрольной лампочки.

Если используется лампочка для настройки, то ее подсоединяют к плюсовой клемме на распределителе зажигания (трамблер), а цоколь лампочки — с «массой». Разберем по отдельности варианты настройки.

Сейчас мы начали разбирать силовые автомобильные агрегаты. Напишите, пожалуйста, в комментариях, какой у автомобиль и с каким двигателем. Позже будут выходить материалы по таким двигателям с полезной информацией, например, если порвется ремень ГРМ, погнутся ли клапана, также технические характеристики, устройство, на каких машинах ставятся такие моторы и т.д. Мы уже рассмотрели двигатели ZC завода Honda, 3UZ-FE, 3S-FE, 1AZ-FE.

Настройка стробоскопом

1. Запустить мотор, нагреть его до рабочей температуры и заглушить.
2. Подключить стробоскоп к сети автомобиля.
3. Выкрутить гайку фиксации крышки распределителя — прерывателя зажигания.
4. Надеть на высоковольтный провод первого цилиндра сигнальный датчик срабатывания.
5. Если на трамблере есть шланчик вакуум-корректора, то его надо отсоединить и заглушить.
6. Свет стробоскопа направить на шкив коленвала ДВС.
7. Теперь завести двигатель и оставить работать на холостых оборотах.
8. Теперь надо повернуть корпус трамблера и зафиксировать так, чтобы метка на шкиве коленвала совпала с меткой газораспределительного механизма (ГРМ).
9. При совпадении меток, затянуть гайку.

Как выставить зажигание контрольной лампочкой

1. Вращать коленвал мотора до тех пор, пока метка на его шкиве не совпадет с меткой ГРМ.
2. При этом, бегунок трамблера зажигания должен быть направлен на первый цилиндр.
3. Теперь надо ослабить гайку трамблера.
4. Один провод соединяется с сердцевиной контрольной лампы (контролка) и с проводом катушки зажигания (бобина).
5. Второй провод соединяет массу и цоколь лампочки. Лампочка должна загореться.
6. После этого, надо включить зажигание поворотом ключа замка зажигания и поворачивать корпус распределителя (трамблера) по часовой стрелке. При вращении трамблера, в каком-то положении лампочка погаснет. В этом положении надо затянуть прижимную гайку распределителя.

Как правильно выставить зажигание

Существует несколько различных способов, как сделать регулировку зажигания. Классический метод предполагает выполнение этой операции при работающем силовом агрегате, оптимальными считаются обороты в районе 800-900 об/минуту. Проще всего (и с максимальной точностью) установка момента зажигания производится с использованием стробоскопа. Если этот инструмент отсутствует, доступная альтернатива – применение контрольной лампочки, подключаемой к положительной клемме распределителя и к массе.

Алгоритм установки зажигания на отечественной «классике» с помощью стробоскопа:

• прогреваем мотор до рабочей температуры;
• осуществляем подключение стробоскопа к бортовой электросети;
• откручиваем гайку, удерживающую крышку прерывателя-распределителя;
• сигнальный датчик подсоединяем к ВВ проводу 1-го цилиндра;
• если имеется вакуум-корректор, потребуется снять с него шланг и любым удобным способом его заглушить;
• луч стробоскопа направляем в сторону шкива коленвала;
• запускаем мотор;
• проворачиваем корпус трамблёра;
• убеждаемся, что прерыватель-распределитель установлен в положении, когда метка шкива находится напротив метки на ГРМ;
• добившись этого, затягиваем фиксирующую гайку.

Как видим, ничего сложного. Если стробоскоп отсутствует, можно воспользоваться контрольной лампочкой. В этом случае проворачиваем коленвал, пока метка шкива не совпадёт с меткой ГРМ. Когда совпадение произошло, добиваемся, чтобы бегунок на прерывателе-распределителе смотрел в сторону свечного провода, идущего от 1-го цилиндра.

Ослабляем гайку трамблёра. Соединяем лампочку с проводом, идущим от трамблёра к катушке, второй контакт лампочки коммутируем на массу. Включаем зажигание и снова начинаем вращать корпус трамблёра. Ловим момент, когда лампочка погаснет (вращение осуществляем по часовой стрелке). Затем медленно поворачиваем трамблёр в обратную сторону, чтобы точно определить момент загорания лампочки, и именно в этом положении затягиваем гайку фиксатора трамблёра.

Впрочем, существуют способы, как выставить раннее зажигание, не используя лампочку или стробоскоп.

Например, подбором угла вручную, при котором силовой агрегат будет работать наиболее стабильно. Отметим, что он является наиболее простым, но его точность оставляет желать лучшего.

Алгоритм работ следующий:

• заводим мотор;
• ослабляем гайку прерывателя-распределителя;
• медленно поворачиваем корпус трамблёра, одновременно прислушиваясь к работе двигателя;
• если вы нашли положение, при котором мотор работает лучше всего, а обороты ХХ максимальны, остаётся только довернуть трамблёр ещё чуть-чуть по часовой стрелке (буквально на пару градусов) и зафиксировать его гайкой.

Другие методы выставления зажигания

Метод на слух

Некоторые настраивают зажигание на слух. Вращают трамблер и определяют, как работает двигатель. Этот метод самый простой:

1. Завести мотор.
2. Ослабить гайку трамблера.
3. Вращать трамблер и определять самостоятельно, как работает ДВС. Работать в найденном положении двигатель должен ровно, без вибраций. При этом, двигатель должен развивать самые высокие обороты холостого хода.
4. После того, как этот положение было найдено, теперь надо повернуть трамблер на пару градусов по часовой стрелке и зафиксировать гайкой.

Метод искры

Еще один метод настройки — это с помощью искры. Для этого надо совместить метки на шкиве коленчатого вала с меткой ГРМ. Метка бегунка при этом показывает на первый цилиндр. После этого надо ослабить гайку трамблера и вытащить центральный высоковольтный провод из крышки трамблера.

После, этот провод приблизить к «массе», чтобы между ними осталось 5 мм, и включить зажигание. Повернуть корпус трамблера на 20 градусов по часовой. 20 градусов — это на 1-1,5 см. Теперь следует медленно крутить трамблер против часовой стрелки, то того, момента, пока не появится искра между отсоединенным проводом трамблера и массой. В каком положении появилась искра, в таком и оставляем положение распределителя, и затягиваем его.

После применения одного из способов по настройке зажигания отечественных карбюраторных автомобилей (ВАЗ, УАЗ, Волга, НИВА и т.д.), поездить и проверить, как повлияла настройка на работу ДВС.

Для точности диагностики, надо:

1. Сначала прогреть мотор.
2. Затем разогнаться до скорости 45 км/час.
3. Включить 4 скорость и до конца нажать на педаль газа.
4. При этом, оцениваем как ведет себя двигатель, детонирует или нет.
5. Если хорошо выставлен угол опережения зажигания, после переключения на 4 передачу на скорости 45 км/ч, появится кратковременная детонация, на секунд 2-3 и исчезнет после нажатия педали газа.

• Если детонация быстро не исчезает, то получилось раннее зажигание.
• Если детонации вообще не было, то получилось позднее зажигание, придется выставлять «пораньше».

Если не получилось с первого раза настроить зажигания на оптимальный режим, то повторять еще и еще, пока не появится правильный результата. Многократной настройкой можно добиться автоматизма и научиться настраивать зажигание своими руками без приборов, на слух.
