Признаки подсоса воздуха через форсунки

Когда автомобиль при старте с места (резком) начинает на секундочку захлебываться, а в некоторых случаях даже глохнет — это 99% подсос воздуха. Поскольку лишний воздух, попадающий в цилиндры двигателя, вызывает резкое обеднение смеси и, как следствие, трудности воспламенения. Мотор троит и может глохнуть на холостых.

Симптомы подсоса воздуха двигателем чаще всего однозначны:

1. Неуверенный старт по утрам.
2. Неустойчивый холостой ход – обороты холостого хода постоянно меняются и ниже 1000 об/мин. двигатель может глохнуть. На авто с карбюраторным двигателем, винт качества и количества стает малозначимым для настройки режима ХХ поскольку воздух идет в обход канала ХХ.
3. Падение мощности — во впускном тракте на системах с MAF (датчик массового расхода воздуха) — низкие обороты холостого хода; на системах с MAP сенсором (датчик абсолютного давления) наоборот — повышенные обороты ХХ, ошибки по лямбде, бедная смесь, пропуски воспламенения.
4. Увеличение расход топлива — чтобы трогаться и продолжать движение, нужно постоянно держать высокие обороты, при этом дольше находится на пониженной передаче.

К основным местам, через которые может происходить подсос, относится:

• прокладка впускного коллектора;
• прокладка на дроссельной заслонке;
• участок патрубка от воздушного фильтра до дроссельного узла;
• уплотнительные кольца форсунок;
• вакуумный усилитель тормозов;
• вакуумные шланги;
• клапан адсорбера;
• регулятор холостого хода (если он есть).

Отдельно стоит рассматривать места подсос воздуха на карбюраторных двигателях — там нет электроники, и воздух может сосать лишь на вакуумном усилителе или где-то в карбюратор.

Места подсоса (карбюратор)

1. У винта качества топливной смеси.
2. За прокладку под карбюратором – участки с копотью верный признак.
3. Сквозь не плотное прилегание дроссельной заслонки.
4. Через оси дросселей.
5. Нарушения целостности диафрагм демпфера дросселя, экономайзера или пускового.

В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД).

Причина подсоса на дизельном авто

Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически невозможно.

На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца. Все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы, которые имеют свой строк эксплуатации.

Пластмасса, в результате вибраций, имеет свойство стираться, а резиновые уплотнительные кольца -изнашиваться. Особенно ярко такая проблема проявляется в зимнее время на автомобилях с пробегом более 150 тыс. км.

Это интересно: Способы ремонта торпеды автомобиля своими руками

Основные поводы для подсоса, зачастую, таковы:

• старые шланги и ослабшие хомуты;
• поврежденные топливные трубки;
• потеря уплотнения на подключении топливного фильтра;
• нарушена герметичность в обратной магистрали;
• нарушено уплотнение приводного вала, оси рычага управления подачей топлива или в крышке ТНВД.

В большинстве случаев происходит банальное старение резиновых уплотнений, причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.

Признаки подсоса воздуха

Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом идет небольшой дымок из выхлопной — это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить.

Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере. Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет замена штатных трубок на прозрачные.

Как найти подсос в топливной системе дизеля

Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.

Самый лучший и надежный способ — найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверять — сразу подключить к ТНВД, затем подключится уже перед отстойником и т.д.

Более быстрым и простым вариантом определить место подсоса будет подача давление в бак. Тогда в том месте, где подсасывает воздух, появится либо шипение, либо соединение начнет мокнуть.

Симптомы подсоса воздуха

Симптомы подсоса воздуха двигателем чаще всего однозначны:

1. Неуверенный старт по утрам.
2. Неустойчивый холостой ход – обороты холостого хода постоянно меняются и ниже 1000 об/мин. двигатель может глохнуть. На авто с карбюраторным двигателем, винт качества и количества стает малозначимым для настройки режима ХХ поскольку воздух идет в обход канала ХХ.
3. Падение мощности — во впускном тракте на системах с MAF (датчик массового расхода воздуха) — низкие обороты холостого хода; на системах с MAP сенсором (датчик абсолютного давления) наоборот — повышенные обороты ХХ, ошибки по лямбде, бедная смесь, пропуски воспламенения.
4. Увеличение расход топлива — чтобы трогаться и продолжать движение, нужно постоянно держать высокие обороты, при этом дольше находится на пониженной передаче.

https://youtube.com/watch?v=JdGkxhDEEFE

Места подсоса воздуха

К основным местам, через которые может происходить подсос, относится:

• прокладка впускного коллектора;
• прокладка на дроссельной заслонке;
• участок патрубка от воздушного фильтра до дроссельного узла;
• уплотнительные кольца форсунок;
• вакуумный усилитель тормозов;
• вакуумные шланги;
• клапан адсорбера;
• регулятор холостого хода (если он есть).

Отдельно стоит рассматривать места подсос воздуха на карбюраторных двигателях — там нет электроники, и воздух может сосать лишь на вакуумном усилителе или где-то в карбюратор.

Места подсоса (карбюратор)

1. У винта качества топливной смеси.
2. За прокладку под карбюратором – участки с копотью верный признак.
3. Сквозь не плотное прилегание дроссельной заслонки.
4. Через оси дросселей.
5. Нарушения целостности диафрагм демпфера дросселя, экономайзера или пускового.

Где искать место подсоса воздуха?

Как правило, «неучтенный забор воздуха» происходит на стыках различных соединений, реже это могут быть трещины или дефекты в деталях. Так следует проверить:

1. Дроссельный узел;
2. Патрубок вакуумного усилителя;
3. Уплотнение впускного коллектора;
4. Гофру, которая идет от воздушного фильтра к дроссельному узлу;
5. РХХ (Регулятор Холостого Хода);
6. Различные уплотнители, например форсунки;
7. Старые шланги, ослабленные хомуты.

На дизельных моторах подсос воздуха, как правило, происходит на стыках между топливным баком, между фильтром и ТНВД, а также в топливных магистралях.

Подсос воздуха в топливной системе дизеля

В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД).

Причина подсоса на дизельном авто

Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически невозможно.

На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца. Все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы, которые имеют свой строк эксплуатации.

Пластмасса, в результате вибраций, имеет свойство стираться, а резиновые уплотнительные кольца -изнашиваться. Особенно ярко такая проблема проявляется в зимнее время на автомобилях с пробегом более 150 тыс. км.

Основные поводы для подсоса, зачастую, таковы:

• старые шланги и ослабшие хомуты;
• поврежденные топливные трубки;
• потеря уплотнения на подключении топливного фильтра;
• нарушена герметичность в обратной магистрали;
• нарушено уплотнение приводного вала, оси рычага управления подачей топлива или в крышке ТНВД.

В большинстве случаев происходит банальное старение резиновых уплотнений, причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.

Признаки подсоса воздуха

Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом идет небольшой дымок из выхлопной — это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить.

Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере. Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет замена штатных трубок на прозрачные.

Как найти подсос в топливной системе дизеля

Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.

Самый лучший и надежный способ — найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверять — сразу подключить к ТНВД, затем подключится уже перед отстойником и т.д.

Более быстрым и простым вариантом определить место подсоса будет подача давление в бак. Тогда в том месте, где подсасывает воздух, появится либо шипение, либо соединение начнет мокнуть.

Подсос воздуха

Симптомы подсоса воздуха Симптомы подсоса воздуха двигателем чаще всего однозначны:
1. Неуверенный старт по утрам.

2. Неустойчивый холостой ход – обороты холостого хода постоянно меняются и ниже 1000 об/мин. двигатель может глохнуть. На авто с карбюраторным двигателем, винт качества и количества стает малозначимым для настройки режима ХХ поскольку воздух идет в обход канала ХХ. 3. Падение мощности — во впускном тракте на системах с MAF (датчик массового расхода воздуха) — низкие обороты холостого хода; на системах с MAP сенсором (датчик абсолютного давления) наоборот — повышенные обороты ХХ, ошибки по лямбде, бедная смесь, пропуски воспламенения. 4. Увеличение расход топлива — чтобы трогаться и продолжать движение, нужно постоянно держать высокие обороты, при этом дольше находится на пониженной передаче.

Места подсоса воздуха

К основным местам, через которые может происходить подсос относятся: — прокладка впускного коллектора; — прокладка на дроссельной заслонке; — на участке патрубка от воздушного фильтра до дроссельного узла; — уплотнительные кольца форсунок; — вакуумный усилитель тормозов; — вакуумные шланги; — клапан адсорбера; — регулятор холостого хода (если он есть) Отдельно стоит рассматривать места подсос воздуха на карбюраторных двигателях. Поскольку там нет электроники, и воздух может сосать лишь на вакуумном усилителе или где-то в карбюратор.

Места подсоса (карбюратор)

1. У винта качества топливной смеси; 2. За прокладку под карбюратором – участки с копотью верный признак; 3. Сквозь не плотное прилегание дроссельной заслонки; 4. Через оси дросселей; 5. Нарушения целостности диафрагм демпфера дросселя, экономайзера или пускового.

Подсос воздуха в топливной системе дизеля

В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД). Причина подсоса на дизельном авто Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически не возможно. На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца, и все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы, которые имеют свой строк эксплуатации. Ведь пластмасса в результате вибраций имеет свойство стираться, а резиновые уплотнительные кольца изнашиваются. Особенно ярко такая проблема проявляется в зимнее время на автомобилях с пробегом более 150 тыс. км.

Основной повод, для подсоса, зачастую таков:

— старые шланги и ослабшие хомуты; — поврежденные топливные трубки; — потеря уплотнения на подключении топливного фильтра; — нарушена герметичность в обратной магистрали; — нарушено уплотнение приводного вала, оси рычага управления подачей топлива или в крышке ТНВД. В большинстве случаев происходит банальное старение резиновых уплотнений, причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.

Признаки подсоса воздуха

Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом едет не большой дымок из выхлопной, так как это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить. Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере. Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет установка штатных трубок на прозрачные. Как найти подсос в топливной системе дизеля Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.

Самый лучший и надежный способ — найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверяем, сразу подключить к ТНВД затем подключится уже перед отстойником и т.д.

helpauto.pro

Подсос воздуха во впускном коллекторе

Суть подсоса воздуха во впускном тракте заключается в том, что в двигатель вместе с топливом поступает лишний и неучтенный датчиком ДМРВ или ДАД воздух, что и приводит к обедненной топливовоздушной смеси в цилиндрах. А это, в свою очередь, способствует неправильной работе двигателя.

Причина подсоса воздуха

1. Механическое воздействие.
2. Перегрев (влияет на эластичность прокладок и герметика).
3. Чрезмерное злоупотребление средствами чистки карбюраторов (сильно размягчает герметик и прокладки).

Наиболее проблематично найти место подсоса воздуха в районе прокладки между ГБЦ и впускным коллектором.

Методы диагностики

Отказ мотора работать на холостых оборотах является следствием обеднённой смеси, причиной чему излишний воздух в топливной магистрали.

Этому сопутствуют:

• Ржавые трубки подачи топлива.
• Топливные шланг, рассохшиеся в результате долгой эксплуатации и не удерживающие уже хомуты.
• Топливный фильтр с дефектами уплотнения.
• Трубы выхлопной магистрали, потерявшие герметичность.
• Уплотнения ТНВД.
• Попадающий воздух через ручной рычаг бензонасоса.
• Уплотнения топливного насоса.
• Моральное старение уплотнителей.

Первый способ

Диагностика дефекта предусматривает отключение топливного насоса и запитывание его от другого сосуда (например, пластиковой канистры). Самостоятельная работа потребует 3÷4 литровой тары, два прозрачных шланга, длиной один метр, пары хомутов. Соблюдая меры чистоты, меняются прямой и обратный топливопроводы от ТНВД на прозрачные трубки, и удаляется из него воздух.

Одним из способов удаления подсоса считается чистота места работы и расположения бачка выше топливного насоса. Нужно отвернуть болт «обратки», через которое по принципу сифона воздух выходит до появления топлива. Болт штуцера возвращается на место. Запуском двигателя на несколько минут, удаляется остатки воздуха.

Видео о диагностике топливного насоса на подсос воздуха

https://youtube.com/watch?v=PJDhTEHO2rg

Второй способ

Заключается в опробовании топливного фильтра (штатного), поместив его ниже ТНВД. Способ ориентирован на определение подсоса через фильтр. В случае отсутствия результата проверяются все трубки, бак, шланги. Подобный метод запитывания выдаёт точные неполадки трудного запуска мотора.

Происхождение не герметичности топливной системы автомобилей с дизельным двигателем обосновывается атмосферным давлением. Оно выше того давления, которое создаётся при перекачке горючего из автомобильного бака. Связано это с заменой латунных топливопроводов резиновыми, пластмассовыми трубками и соединением их хомутами. Между тем шланги из таких материалов имеют меньший срок службы. Делается ссылка на то, что синтетические трубы в подкапотном пространстве греются, провисают, трутся, и, истираясь, способствуют просачиванию воздуха.

Таким образом, механическое воздействие, перегрев, использование средств очистки способные размягчать неметаллические материалы и герметические составы, можно отнести к первопричинам появления подсоса.

Видео как устранить подсос воздуха топливного фильтра на дизельном двигателе

В современных двигателях внутреннего сгорания, управляемых электроникой, количество поступающего в цилиндры воздуха строго учитывается специальными датчиками. Но когда воздушный поток находит альтернативный путь через неплотное соединение деталей, нормальная работа силового агрегата нарушается из-за существенного обеднения горючей смеси. Определить подсос воздуха во впускном коллекторе или иных местах – задача непростая, проявляющиеся симптомы слишком похожи на множество других неполадок. Тем не менее, проблема диагностики данной неисправности вполне решаема.

Как найти подсос воздуха в коллекторе

На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.

Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.

Простой дымогенератор из сигареты

Масляный дымогенератор своими руками

Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.

Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.

Поиск подсоса воздуха

Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.

Проверка подсоса воздуха, пережимая шланги

Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.

Также, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.

Поиск подсоса воздуха методом пролива бензином

Как обнаружить подсос опрыскиванием

Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.

При поиске подсосов стоит брызгать на:

1. Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
2. Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).
3. Соединение ресивера и патрубка дросселя.
4. Прокладки форсунок.
5. Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).

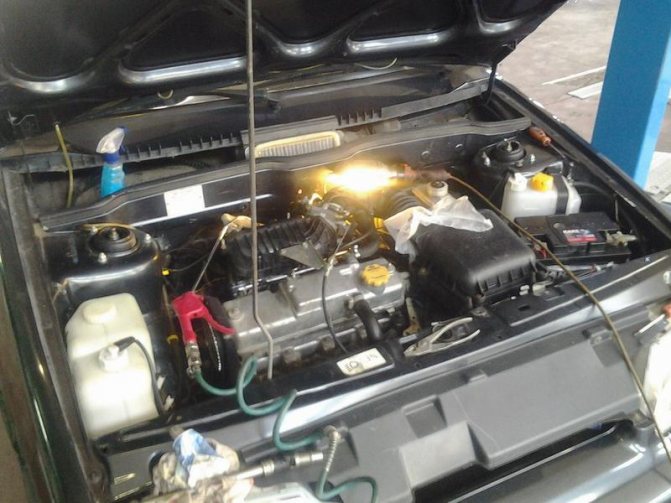

Проверка наличия подсоса дымогенератором

Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.

Автор: Иван Матиешин
