Признаки неисправности датчика холостого хода — как выявить симптомы

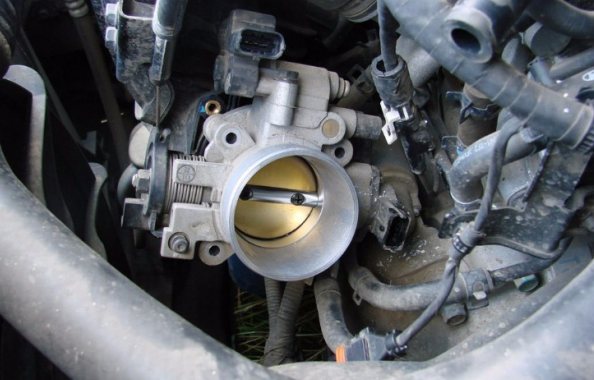

Дроссельная заслонка (ДЗ)– это механический регулировщик. Она находится в проходе между клапаном воздушного типа и коллектором. Он нужен для регулировки воздушных потоков, которые должны смешаться с топливом. Является важным элементом впускной конструкции топливной системы, ведущей напрямую к двигателю.

Дроссельная заслонка: признаки и симптомы неисправности, причины проблем с датчиком, решение проблемы – все это можно узнать из статьи.

Как понять что дроссельная заслонка неисправна

Есть несколько признаков неисправности датчика дроссельной заслонки:

При запускании мотора наблюдается его некачественная работа;
Увеличивается расход топливных ресурсов;
Мощность не является стабильной, бывают случаи ее пропадания;
Работающий двигатель неожиданно выключается. При повторном включении – он какое-то определенное время работает, потом опять глохнет;
На скорости 120 км/ч может пропадать тяга;
Начинает мигать аварийная лампочка, говорящая об ошибке;
Машина туго идет на разгон, плохо преодолевает подъемы;
Из выхлопной трубы можно услышать хлопки, запах бензина;
Оборотность становится нестабильной;

Если были замеченными большее количество симптомов неисправности датчика положения дроссельной заслонки – это говорит о том, что нужно найти причину и устранить ее. ДПДЗ признаки неисправности могут также свидетельствовать и о других неисправностях узлов автомобиля.

О ПРИНЦИПЕ ЕГО РАБОТЫ

Большинству водителей совершенно непонятно о том, что такое ДПДЗ. Открывая капот машины, они по привычке разыскивают тяги механического привода педали газа, а затем с удивлением отмечают их отсутствие. Потом длительное время мучаются над вопросом о том, как там всё происходит.

ДПДЗ и сама дроссельная заслонка устанавливаются на одной оси. ДПДЗ представляет собой переменный резистор. Кто не знает что это такое, пусть вспомнит, как проводилась регулировка звука или яркости на старых моделях телевизоров или радиоприёмников.

Датчик дроссельной заслонки подключен к электронному блоку управления разъёмом с тремя проводами. Они подключаются к двум неподвижным контактам потенциометра и одному подвижному. Один из неподвижных контактов подключается к «массе» автомобиля, а на второй неподвижный контакт подаётся напряжение равное 5 вольт.

При повороте заслонки подвижный контакт перемещается по токопроводящему слою резистора. Результатом этого перемещения на выходе потенциометра будет различное напряжение, зависящее только от угла поворота заслонки.

Читайте также:

Замена помпы, ремня грм, роликов, антифриза

ДПДЗ имеет связь с прибором, который отвечает за холостой ход в работе мотора, это датчик ХХ. При пуске мотора, когда заслонка будет находиться в закрытом положении, контроллер получает сигнал от этого датчика, а затем подключает РХХ для подачи дополнительной порции воздуха.

Следует отметить, что ДПДЗ на автомобиле ВАЗ 2115 имеет такую же конструкцию, как и у ВАЗ 2114, который был описан в этой статье ранее.

Давайте теперь рассмотрим, как проверить датчик положения дроссельной заслонки у этих автомобилей. Эти «ВАЗы» более «продвинуты» по сравнению с предшественниками. На панели приборов этих автомобилей появилась периодически загорающаяся надпись «Check Engine». В нормальных условиях эта надпись после включения зажигания должна потухнуть примерно за половинку секунды. Если этого не произошло, значит, электронным блоком управления была обнаружена неисправность в одной из систем, которые обслуживают двигатель.

Статья в тему: Порядок подключения высоковольтных проводов на ВАЗ 2109 (карбюратор, инжектор)

Для считывания кода неисправности используют современные мотор-тестеры. При его отсутствии можно попробовать проверить ДПДЗ самостоятельно.

Загрязнение заслонки

Конструкция дроссельной заслонки напрямую связывается с вентиляционной системой, через которую выходят газы. Это может вести к ее загрязнению. На стенках чаще всего оседает грязь, пыль, масло, смолистые образования. Впоследствии может наблюдаться шум, стуки, посторонние звуки. Работа данного оборудования становиться некачественной. На приборной панели электронная система сигнализирует об ошибке.

Если постоянно производить очистку данного узла спецсредствами, предназначенными для обработки карбюраторной системы, тогда можно избежать неисправность ДПДЗ.

Неполадки датчика дроссельной заслонки

ДЗ имеет датчик положения. Этот прибор отвечает за достоверность данных о работе данного узла и передачи ее в центр ЭБУ. Тот в свою очередь обрабатывает симптомы ДПДЗ. Благодаря ей происходит бесперебойная подача воздуха и его правильное соотношение с топливными ресурсами, происходит мгновенная реакция на запуск мотора.

Если в ДПДЗ признаки неисправности становятся очевидными из-за неправдивой информации или полном ее отсутствии, тогда электросистема авто обрабатывает показатели и переводит всю систему в режим ожидания. Появляется сигнал на соответствующей лампочке. Признаки неисправности датчика положения дроссельной заслонки могут сигналить о больших проблемах пропускной системы.

Читайте также:

Что влияет датчик егр. Рециркуляция отработавших газов. Что такое EGR? Глушения клапана EGR

КАК САМОСТОЯТЕЛЬНО ПРОВЕРИТЬ ЕГО РАБОТУ

Признаки неисправности датчика положения дроссельной заслонки вам уже известны, давайте попробуем собственноручно проверить его работоспособность. Как проверить датчик положения дроссельной заслонки вам поможет расписанный по порядку цикл проверки. Чтобы её выполнить, необходимо иметь тестер, мультиметр или простой вольтметр со шкалой 15-20 вольт.

Порядок проведения проверки будет таким:

Нужно открыть капот и найти ДПДЗ. Ищут его рядом с дроссельной заслонкой;
Для проверки необходим разъём с этого датчика, поэтому его отсоединяют от ДПДЗ;
Теперь в работу подключается вольтметр или другие приборы в режиме измерения напряжения. «Минус» прибора подключают к «массе» автомобиля, а вторым щупом будет проверяться напряжение. Внимательно рассмотрите корпус разъёма и найдите вывод, который обозначен буквой «А».
При включенном зажигании проверяют наличие напряжения на этом выводе. Оно должно быть равно 5 вольт. Если питание есть, то ДПДЗ вышел из строя и подлежит ремонту или замене. Если напряжение значительно ниже 5 вольт или отсутствует вообще, необходимо проверить всю электрическую цепь его питания. Если с ней всё в порядке, возможен выход из строя контроллера.

Проверить работу можно не отсоединяя разъём от ДПДЗ. Давайте разберём и такой приём в работе, как проверить ДПДЗ не отключая его от питания. Цель проверки остаётся прежней, это проверить наличие питающего напряжения на ДПДЗ. При включенном зажигании и подключенном вольтметре, прибор должен показать плавное изменение напряжения от 0,7 до 4 В, если плавно проворачивать пластиковый сектор дроссельной заслонки. Разъём ДПДЗ должен быть подключен, а проверяют питающее напряжение прокаливанием провода щупом измерительного прибора.

Статья в тему: Снятие, ремонт коробки передач (КПП) ВАЗ 2110

Если имеется омметр, можно проверить сопротивления потенциометра датчика. В этом случае разъём отсоединяют от ДПДЗ, а щупы омметра должны быть подключены к любому неподвижному и подвижному контактам. При вращении сектора стрелка измерительного прибора должна плавно перемещаться. Рывки или скачкообразное движение стрелки прибора, это свидетельство его неисправности.

Заниматься его ремонтом не имеет смысла, так как причины неисправности ДПДЗ ВАЗ 2114 практически всегда заключаются в обрыве токопроводящего слоя. Проще заменить новым.

Производители гарантируют его нормальную работу примерно 50 тыс. км пробега. В настоящее время появились ДПДЗ из города Калуга. Они представляют собой бесконтактное устройство, у которого нет подвижного ползуна, и контакт не истирается. Срок службы такого прибора неограничен.

Когда производится замена ДПДЗ на автомобиле, это благоприятный момент, чтобы выполнить ремонт дроссельной заслонки. Ремонт это будет громко сказано, так как в большинстве случаев всё ограничивается чисткой и мойкой этого узла.

Используйте любую жидкость для чистки карбюраторов, не пропускайте ни одного канала при чистке и всё у вас получится.

Иногда возникает вопрос о том, как проверить новый датчик положения дроссельной заслонки. Это можно сделать при помощи омометра так, как описано выше.

Разгерметизация системы

Если происходит разгерметизация в системе тракта впускного типа, тогда происходят нестабильность в работе мотора. Происходит утечка воздуха в таких узлах автомобиля:

Читайте также:

Ремонт, регулировка и замена сцепления Газели

В уплотненных местах форсунки;
На выводных системах для испарений бензина;
На стенках каркаса дросселя;
На жиклерах холостого хода;
На трубках усилителя вакуумного тормоза;
На очистительных патрубках.

Из-за ненадлежащего вывода воздуха происходит неправильный замес топливных масс. Обнаруживаются аварийные симптомы при функционировании впускного тракта. Уходящий в систему воздух не проходит через систему фильтрации. В его составе много вредных частичек грязи, металла, пластика, которые заходят в мотор и грозят привести к плохой работе последнего.

Неисправности датчика холостого хода

Следующим шагом проверки РХХ идет определение напряжения в питании. Его выполняют по следующему алгоритму:

отсоединяют разъем;
запускают ДВС;
вольтметром проводят замер напряжения контактов (у машин “ВАЗ” это клеммы с маркировкой A и D).

Основной принцип интерпретации результатов сводится к двум вариантам. Первый из них — значение ниже 12 В (проверяйте электропроводку). Второй (замеры больше указанного значения) — требуется проверить сам регулятор.

Часто основным признаком неисправности холостого хода считают горящий Check Engine. Такая опция имеется далеко не у всех автомобилей, поскольку агрегат — исполнительный механизм.

Если обороты “плавают” на ХХ, необходима доскональная диагностика. Сначала проверяют сам регулятор. Изменение вращения коленвала может произойти из-за отказа датчиков всасываемого воздуха, поломки распределителя газов и пр.

Частые признаки неисправности датчика холостого хода перечислены ниже:

“на холодную” обороты колен. вала не увеличиваются (мотор нестабилен и может глохнуть);
при росте нагрузки генератора обороты ХХ падают (чтобы создать такие условия, в машине включают фары и электроприборы);
в процессе езды автомобиля ДВС при переключении скорости на МКПП периодически глохнет;
обороты самопроизвольно снижаются и повышаются.

При обнаружении подобных проблем неисправность клапана холостого хода можно попробовать найти самостоятельно. Например, проведя осмотр на глаз. Так вы можете обнаружить износ иглы, дефекты корпуса и наличие нагара. Последний легко поддается средству для очистки карбюратора. Заодно осмотрите дроссель и обводной канал — почистите их, если необходимо, тем же спецсредством. За что автолюбители выбирают отдать ремонт своего “железного коня” в техцентр? Главным преимуществом является экономия времени (если делать у профессионалов).

Проблема в адаптации заслонки

Адаптация может самопроизвольно сброситься. Это приведет к тому, что:

Будет отключаться и включаться аккумулятор.
Нестабильная работа в электронном центре автомобиля. Он будет «зависать», показывать неправильную информацию, обозначать много ошибок.
Будет выключаться двигатель.

Причинами, которые к этому приводят, могут быть произведенные ранее такие действия:

Читайте также:

Аккумулятор по технологии agm или гелевый аккумулятор? что лучше?

Когда снимался и устанавливался обратно аккумуляторный блок;
Происходила перепрошивка электронной системы;
Снималась дроссельная заслонка для ремонта или очищения;
Происходил демонтаж акселераторной педали;
Плохое состояние провода питания;
Попадание лишней влаги в фишку.

Если электронная система износилась, показывает некорректные данные, выключается, проблема может заключаться в потенциометре. Он находится в середине дросселя. В его конструкции имеются графитовые ленты, которые требуют замены.

Привод дроссельной заслонки

Существует 2 типа данных приборов. Первый – механический. Его можно встретить на автомобилях до 2000 года выпуска. В конструкции этого прибора имеется стальной трос, который со временем может деформироваться, растянуться и даже порваться. Трос соединяет такие два узла: акселераторную педаль и ручку на вращательной оси. Оказываемое давление на него, повреждает его структуру, ведет к потере целостности.

Второй вид – электронный. Его можно встретить на всех современных авто. Положение можно регулировать при помощи электро-центра управления. В соответствии с показателями о состоянии системы, последний узел анализируя ее, подает команды на блок дросселя. Если получаются данные, которые считывают признаки неисправности датчика дроссельной заслонки, происходит подача аварийного сигнала. Электро-блок в свою очередь регистрирует это. Включает аварийный режим. Зажигается сигнальная лампочка.

Какие есть симптомы при неисправности датчика положения дроссельной заслонки:

Автотранспортное средство не отвечает на сигнал, посылаемый в основной узел мотора путем нажатия на акселераторную педаль.
Оборотность уменьшилась, машина плохо набирает скорость.
Ухудшается динамика, автомобиль плохо преодолевает повороты.
При холодном старте могут наблюдаться недостаточные обороты, мотор может сам выключаться.
Подаются аварийные сигналы об ошибках в системе.

Бывают случаи, когда начинает «подглючивать» электрический блок дросселя. Тогда зафиксировав эту неполадку, автомобиль переходит включает «аварийку».

Как работает датчик положения коленчатого вала

Датчик коленвала расположен таким образом, чтобы зубчатый венец, прикрепленный к коленвалу, проходил рядом с наконечником датчика. На венце отсутствует один или несколько зубьев, чтобы обеспечить блок управления двигателя (ЭБУ) точкой отсчёта для определения положения коленчатого вала.

Когда коленвал вращается, датчик выдает импульсный сигнал напряжения, где каждый импульс соответствует зубцу на венце. На фото ниже показан сигнал от датчика положения коленчатого вала.

ЭБУ использует сигнал от датчика коленчатого вала, чтобы определить, когда и в какой цилиндр подавать искру. Сигнал от положения коленвала также используется для контроля пропусков зажигания в любом из цилиндров.

Если сигнал от датчика отсутствует, искры не будет, и топливные форсунки не будут работать.

Два наиболее распространенных вида ДПКВ:

магнитные датчики с измерительной катушкой, которые вырабатывают переменное напряжение;
датчики Холла, которые выдают цифровой сигнал прямоугольной формы.

Современные автомобили используют датчики Холла. Датчик с измерительной катушкой имеет двухконтактный разъем. Датчик на эффекте Холла имеет трёхконтактный разъём (опорное напряжение, заземление и сигнал).

Особенности ремонта дроссельной заслонки

Когда фиксируются данные признаки и симптомы неисправности ДПДЗ, тогда следует проводить ремонтные работы. Их процесс зависит от неполадок. Они могут идти в комплексе или требовать замены одной непригодной части. Что чаще всего проводиться:

Если датчики дросселя барахлят или вышли из строя, тогда их следует поменять. Они не подлежат ремонтным работам.
В обязательном порядке следует произвести очищение регулятора холодного старта и заслонку дросселя от грязи.
Замена прокладок, соединительных трубок из гофров, возвращение герметичности дроссельной заслонки.
Замена старого, вышедшего из эксплуатации прибора на новый.

Чистка дроссельной заслонки

Очищать данный узел автомобиля необходимо в правильной посредственности. Подробная инструкция:

Следует достать дроссельную заслонку. Для этого стоит в первую очередь снять воздухопровод, соединяющий дроссель с воздушным фильтром. Это можно сделать специальным ключом.
Следующий этап – это снятие самой заслонки. В зависимости от конструктивных особенностей мотора, эта манипуляция производится с некоторыми отличиями. Но основные действия такие: снимаются болты крепления, разбираются наложенные разъемы.
Чистка проводится специальными средствами, которые имеют отличные очистительные свойства и снимают даже малейший налет маслянистых загрязнений. Пользуется спросом карбюраторный очиститель. Его можно найти в любом автомобильном магазине. Стоимость его доступная.
Средство распыляется на поверхность заслонки и при помощи сухого куска ткани снимается загрязнение. Не нужно прилагать усилия. Проведя легонько тканью можно быстро очистить дроссель сверху и внутри.
Если имеется в наличии решетка защиты, тогда ее также следует почистить.
Произвести монтаж ДЗ, подсоединить все снятые ранее детали, прикрутить воздуховод.
Проверить работу системы.

Профилактические меры

ДЗ имеет большой срок эксплуатации и ломается редко. Но могут произойти механические повреждения непосредственно ее корпуса или следует произвести ремонтные работы в системе двигателя. Тогда может осуществляться ее замена или ее составляющих. В зоне риска постоянно находиться датчик. Его нельзя отремонтировать, а часто требуется заменить на новый.

Чтобы не допустить поломки данного узла, ее нужно регулярно чистить. По рекомендации производителя это следует производить при замене масла или через 20 000 км. пробега. Если производить эти рекомендованные, профилактические меры, тогда дроссельная заслонка и ее датчик могут прослужить владельцу авто не один год и впоследствии не понадобиться замена.

Клапан холостого хода. Почему необходимы срочные меры при обнаружении признаков неисправности

Этот элемент непосредственно влияет на работу мотора, регулируя подачу воздуха (он проходит мимо дросселя). Когда включают электроприборы в авто, нагрузка на генератор и, соответственно, двигатель существенно возрастает (в том числе растет температура). Чтобы поддерживать стабильный ХХ и напряжение АКБ при прогретом силовом узле, устройство частично открывает канал. Результат: в ДВС попадает больше воздуха.

Чаще всего причиной неисправности холостого хода становится загрязненный шток. Если пренебрегать регулярной очисткой дроссельной заслонки, нагар может появиться на элементах управляющей системы. Это может привести в том числе к отказу резистора ЭБУ из-за перегрузки регулирующего канала. Грязь на рассматриваемом узле приводит к повышенной нагрузке, мешающей штоку двигаться. Резистор стоит недорого, но к общей сумме плюсуйте временные и денежные затраты на диагностику.

Поиск источника проблемы при появлении признаков неисправности регулятора холостого хода начинается с “матчасти”. Стабилизирующие ХХ системы бывают трех типов (в скобках указано количество контактов в диагностическом разъеме):

соленоидный (2);
роторный (3);
шаговый (4).

Чаще встречается третий вариант. В него входят четыре обмотки и кольцевой магнит, которые расположены перпендикулярно друг к другу. Вращение ротора провоцируется напряжением на определенных обмотках. Оно передается через червячную передачу, приводя в движение “шторку”. Для проверки электрообмоток нужно измерить сопротивление на первых и вторых двух контактах (используйте мультиметр).

Часто признаки неисправности датчика холостого хода на инжекторе появляются из-за загрязненного воздушного фильтра. Для профилактики подобной проблемы зимой опытные автовладельцы рекомендуют почаще делать “перегазовку”, которая позволит:

убрать конденсат из выхлопной системы;
разработать шток.

Для минимизации рисков откажитесь от повторной эксплуатации старого фильтра. Заслонку дросселя и патрубки мойте только спецсредствами (как мы уже упоминали, подойдет чистящее средство для карбюраторов).

Как найти датчик холостого хода при обнаружении признаков неисправности? Мы приведем пример на отечественном авто “Приора”. Под капотом находите и достаете пластиковый кожух двигателя. Найдите глазами дроссельный элемент.
