Ошибка P0135 — Нагреватель датчика кислорода 1, банк 1 – неисправность электрической цепи

Как механик диагностирует ошибку P0135?

При диагностировании данной ошибки механик выполнит следующее:

• Визуально осмотрит электрические провода, относящиеся к датчику кислорода
• Считает все сохраненные данные и коды ошибок с помощью сканера OBD-II, очистит коды ошибок с памяти компьютера и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0135 снова
• Просмотрит данные датчика кислорода, чтобы проверить, работает ли нагреватель
• Проверит электрический разъем датчика кислорода
• Измерит сопротивление в цепи нагревателя датчика кислорода и сравнит полученное значение со значением, указанным в технических условиях производителя
• Если проблема не будет обнаружена, продолжит диагностирование, следуя процедуре, установленной производителем

Ошибка p2646 Honda

Данная статья посвящена одной из проблем системы VTEC двигателей Honda серии «K» (K20, K24 и К23). Для чего предназначена эта система и как она работает в двигателе я рассказывать не буду — в интернете достаточно статей на эту тему.

Только заострю внимание на том, что эта система приводится в действие маслом. Тем самым моторным маслом, которым и смазывается мотор, от того же масляного насоса, который питает всю систему смазки. Однако управляется эта система электрически, блоком управления двигателем (ECM) посредством клапана, который по команде от блока управления открывает или закрывает подачу масла в канал системы VTEC.Вот об этом клапане и пойдёт речь.

Как правило о его существовании владелец Хонды с одним из этих моторов узнаёт, когда в один не очень прекрасный день на приборной панели загорается значок «check engine» (у счастливых владельцев машин с системой стабилизации VSA так вообще приборная панель превращается в разноцветную гирлянду), машина начинает дёргаться и брыкаться при каждой попытке раскрутить мотор выше 2500 об/мин, а последующая за этим диагностика указывает на неисправность системы VTEC. Далее начинаются хлопоты, которые не всегда заканчиваются за один день и почти всегда связаны с тратой лишних денег (бесплатно конечно ничего сделать нельзя, но часто из-за незнания денег тратится больше, чем нужно).

Давайте разбираться. Как уже говорилось выше, клапан нужен для управления подачей масла в канал системы VTEC, тут всё просто: подали напряжение 12В — клапан открылся — масло под давлением пошло. Теперь вопрос: как ECM может узнать, сработал клапан или нет? Ну, прежде всего по показаниям датчиков, тут должно измениться давление во впускном коллекторе, расход воздуха, состав смеси. Но инженеры Хонды пошли по более простому пути — поставили датчик давления на выходе клапана. Т.е. подали напряжение на клапан — клапан открылся — датчик показал: «есть давление». Если клапан включён, а датчик показывает, что давления нет, или наоборот клапан выключен, а датчик показывает наличие давления, то ECM фиксирует неисправность, зажигает на приборной панели индикатор неисправности («чек енжин») и записывает в память код неисправности:P1259 VTEC System Malfunction — Неисправность системы VTEC.На машинах с 2004 года выпуска код P1259 был заменён двумя другими кодами, которые не просто обозначают неисправность системы, но и указывают: при каких обстоятельствах эта неисправность была зафиксирована:P2646 VTEC Oil Pressure Switch Circuit Low Voltage — Низкое напряжение в цепи датчика давления масла VTEC (в некоторых источниках: заклинивание кларана в положении ВЫКЛ);P2647 VTEC Oil Pressure Switch Circuit High Voltage — Высокое напряжение в цепи датчика давления масла VTEC (в некоторых источниках: заклинивание клапана в положении ВКЛ).Что это означает? Тут всё просто: датчик давления двухконтактный, работает по принципу «разомкнут/замкнут». На контакты датчика подаётся опорное напряжение 5В. По умолчанию (т.е. когда нет давления) датчик замкнут, падение напряжения на его контактах равно нулю — т.е. низкое напряжение. Когда на датчик подаётся давление (порог срабатывания датчика около 2 кгс/см2), контакты размыкаются и на его контактах напряжение становится равным опорному — 5В — т.е. высокое напряжение.

В случае если клапан включается, а датчик остаётся замкнутым — напряжение на его контактах низкое, тогда фиксируется код P2646.

И наоборот: если клапан выключен, а контакты датчика разомкнуты, тогда будет код P2647.

При «ручной» диагностике по лампочке все эти коды обозначаются одним кодом — 22.

И ещё один вопрос: почему загораются индикатоpы VSA? Тут тоже никакой мистики. Система VSA производит непрерывный обмен данными с блоком управления двигателем и даже может влиять на работу двигателя. Обнаружив неисправность, ECM переходит в «режим безопасности», не даёт мотору раскручиваться выше 2500 об/мин и прекращает обмен с блоком VSA. Система VSA в свою очередь прекращает работу и зажигает свои индикаторы (блок при этом продолжает функционировать в режиме ABS). Если в этот момент выключить и включить зажигание, ECM до повторного обнаружения неисправности будет работать в обычном режиме, и соответственно VSA возобновит свою работу. Поэтому индикаторы VSA погаснут, а индикатор «check engine» будет гореть, напоминая о том, что в системе управления двигателем была обнаружена неисправность.

С кодами разобрались. Что с ними теперь делать? Анализировать обстоятельства, делать проверки с целью найти неисправность, ведь в некоторых случаях это может быть неисправность датчика давления или электропроводки, а в некоторых случаях неисправность клапана или проблемы со смазкой.

С машинами после 2004 года проще — мы уже знаем, когда возникает неисправность: при включённом клапане VTEC, или при выключенном.На машинах до 2004 года (с кодом P1259) прежде всего надо определить момент возникновения неисправности. Поэтому обнулили ECM, завели мотор, включаем передачу (на АКПП лучше включить 1-ю или 2-ю передачу), начинаем разгон:- если «чек» загорелся при превышении двигателем порога в 2500об/мин., то неисправность возникает при включении клапана;- если Вы успешно разогнались выше 2500 об/мин., но при сбросе «газа» загорелся «чек», то неисправность возникает при выключении клапана;

При посещении сервиса, в котором имеется фирменная диагностическая система HDS, диагност просто обязан провести тест системы VTEC, суть которого прост: программа принудительно включает клапан и следит за реакцией датчика, на экране при этом отображаются их состояния (кликните на картинку, что бы открыть её в отдельном окне).

Такой тест позволяет «увидеть» как возникает неисправность. А при отсутствии HDS придётся ориентироваться на симптомы, использовать тестер-мультиметр и при возможности манометр.

Если неисправность возникает при включении клапана (код P2646):- прежде всего смотрим уровень масла — будете удивлены, но ко мне не раз уже приезжали на диагностику, а при проверке уровня щуп не доставал до масла;- обнуляем ECM, заводим мотор, отсоединяем датчик давления VTEC — должен загореться «чек», так мы проверим проводку от датчика;- выкручиваем датчик, подключаем к нему тестер на «прозвонку» (хорошо если в приборе есть пищалка), дуем сжатым воздухом в датчик и смотрим его реакцию (помним, что порог срабатывания 2 кгс/см): нет давления — замкнут, есть давление — разомкнут;

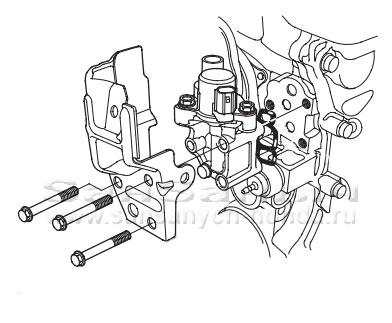

— снимаем весь клапан, осматривем сетку в прокладке — очень часто она забита мусором, масляными шлаками и даже песком (откуда он там берётся, не знаю);- если все предудущие проверки не помогли: вкручиваем вместо датчика давления VTEC манометр, заводим мотор, даём обороты 2500-3000 и подаём на клапан 12В от аккумулятора напрямую. Манометр должен показать давление масла не меньше 4 кгс/см2. Если нет, то клапан неисправен или у Вас проблемы с давлением масла.

Если неисправность возникает при выключении клапана (код P2647):- обнуляем ECM, загорелся сразу после запуска, скорее всего имеется обрыв в цепи датчика или неисправен датчик (цепь разомкнута, а мы помним, что по умолчанию датчик замкнут);- снова обнуляем ECM, снимаем разъём с датчика замыкаем его перемычкой и не загорелся — проводка исправна;- выкручиваем датчик, проверяем как описано выше;- если датчик и его цепь исправны, а неисправность возникает в движении при сбросе газа, то скорее всего клапан заклинивает в открытом положении.

Отдельно следует рассказать о довольно частой проблеме, которую я в шутку называю «утренняя болезнь VTEC». Неисправность периодически возникает в движении на не полностью прогретом моторе, и после полного прогрева не повторяется. Сценарий примерно одинаковый: утром выехал из дома, загорелись индикаторы, машина задёргалась, остановился, заглушил, завёл и целый день ездишь без проблем. Диагностика показывает P1259 или P2647.Причина этого кроется в самом клапане, его нужно менять или можно попробовать отремонтировать, поэтому дальше я рассмотрю конструкцию клапана.

Клапану VTEC приходится управлять довольно большим потоком масла под давлением. Если делать электромагнитный клапан с таким большим проходным каналом, ему нужна мощная катушка. Поэтому производитель сделал двухконтурный клапан. Принцип его работы такой: небольшой электромагнитный игольчатый клапан (1) через малый канал подаёт масло в торец подпружиненного плунжера (2), плунжер перемещается и открывает большой канал, масло поступает на выход и к датчику давления (3).

Что бы при выключении клапана плунжер быстро возвращался в исходное положение, в его торце сделан жиклёр, через который масло стравливается в дренажный выход в картер.

Проблемы начинаются когда этот жиклёр забивает мусор — резиновая крошка. Откуда она нам берётся, ведь и фильтр стоит в системе смазки и сетка на входе в клапан? А крошка эта из самого же клапана — она от резинового колечка, уплотняющего латунную пробку, которая закрывает плунжер. И так плотно она забивает этот жиклёр, что никаким воздухом её оттуда не выдуть — клапан приходится менять, ну или попытаться отремонтировать.

Далее расскажу, как это делаю я. Если есть желание сэкономить вместо покупки нового клапана, приезжайте ко мне в сервис CR-V клуба. А если нет возможности приехать ко мне, но есть руки и условия — справитесь сами.

Резиновое колечко на пробке конечно меняется. Я ставлю колечко с круглым сечением, а на заводе ставят колечко с трапецевидным сечением, узкая кромка колечка как раз и разрушается, создавая проблему.

После всего этого клапан собирается. Пробка запрессовывается вровень с поверхностью. Резиновые колечки под игольчатым клапаном и под датчиком давления тоже меняются на новые (отдельно не продаются — подбираю из наборов). А вот прокладку между клапаном и ГБЦ нужно покупать специально (неоригинальных не видел, но оригинал стоит недорого).

После сборки и установки я обязательно провожу тест системы при помощи HDS.

Признаки

Одна из основных проблем заключается в том, что ошибка P0135 на некоторых автомобилях никак не проявляется. Порой обнаружить проблему удаётся только путём диагностики, при считывании сканером ошибок в памяти ЭБУ.

На поведении самого двигателя ошибка может никак не сказаться.

В зависимости от автомобиля, могут проявляться следующие симптомы:

• загорается индикатор Check Engine (происходит практически на всех авто);
• незначительно увеличивается расход топлива;
• машина немного теряет в динамике при разгоне;
• звук выходящего выхлопа становится более надрывным;
• запах выхлопного газа может оказаться более едким.

Невооружённым взглядом, а также без знаний особенностей поведения своей машины, заметить признаки такой ошибки бывает очень сложно. Поэтому проще всего воспользоваться сканером, прочитать ошибки и действовать на основе полученных результатов.

Коды неисправности ДВС Honda

0 (лампа не мигает) — Неисправность блока управления движком/силовой передачей(ECM/PCM)

1 — Первичный подогреваемый датчик кислорода 3 — Датчик абсолютного давления в коллекторе (МАР) 4 — Датчик угла поворота коленвала (CKP) 6 — Датчик температуры охлаждающей жидкости (ЕСТ) 7 — Датчик положения дроссельной заслонки (ТР) 8 — Датчик верхней мертвой точки (TDC) 9 — Датчик положения поршня в 1 цилиндре (CYP) 10 — Датчик температуры всасываемого воздуха (IAT) 11 — Регулятор состава смеси на холостом ходу (IMA)- только для модели без нейтрализатора 14 — Клапан-регулятор подачи воздуха на холостом ходу (IAC) 17 — Датчик скорости автомобиля (VSS) 41 — Нагревательный элемент первичного подогреваемого датчика кислорода — только для модели с нейтрализатором 59 — Датчик температуры выхлопных газов (TGT) — только для модели c нейтрализатором TWC, кроме модели KU 63 — Вторичный подогреваемый датчик кислорода-только для модели c нейтрализатором TWC, кроме модели KU 65 — Нагревательный элемент вторичного подогреваемого датчика кислорода — только для модели c нейтрализатором TWC, кроме модели KU 70 — Автоматическая коробка передач — только для машин с АКПП

Сброс кодов ошибок SRS Хонда

Для поддержания высокого уровня безопасности эксплуатации автомобиля путем своевременного обнаружения и ликвидации неисправностей в системе SRS, автопроизводители современных авто оснащают их средствами самодиагностики системы. Такие средства, при обнаружении неполадок в SRS, записывают информацию о ней в память и сообщают о появлении неисправности с помощью визуальной индикации. Процедура самодиагностики SRS запускается каждый раз при повороте замка зажигания в положение ON (II), о чем сигнализирует зажжённый индикатор SRS, и длится на автомобилях Хонда Фит и Хонда Джаз порядка 6 секунд. Если система SRS в порядке, то по истечении 6 секунда индикатор SRS гаснет. Непогасший индикатор указывает на наличие неисправности. В целях ремонта код неисправности (DTC), или как его чаще называют, код ошибки SRS может быть считан с помощью цифрового тестера для проверки системы Honda PGM Tester или клеммной коробки. Но после проведения ремонта информация о исправленной неполадке остается в памяти системы. Для того что бы в дальнейшем контролировать появление новых неисправностей необходимо сбросить ошибку SRS.

Способы сброса ошибок SRS

Стереть из памяти коды ошибок SRS можно двумя способами. Первый, более правильный с технологической точки зрения способ – провести процедуру стирания кодов DTC с помощью диагностического прибора Honda PGM Tester. Как стереть ошибку таким способом, подробно изложено в инструкции к данному прибору. Второй способ менее удобен и более затратен по времени, но в то же время имеет большую доступность, так как для его применения не потребуется дорогостоящий прибор, а нужен будет лишь короткозамыкатель SCS (07PAZ-0010100). При необходимости, такой короткозамыкатель можно сделать из обыкновенного подходящего разъема, закоротив его вывода. Категорически не рекомендуется использовать для сброса ошибок SRS перемычку из провода, так как неустойчивый контакт может привести к сбою или даже неполадке в системе SRS.

Сброс ошибок SRS с помощью короткозамыкателя

Выключите зажигание автомобиля.

Подсоедините к 2Р-разъему MES (А) (расположен в области блока предохранителей и реле под панелью управления) короткозамыкатель SCS (В).

Включите зажигание автомобиля, повернув ключ в положение ON (II). При этом индикатор SRS должен загореться приблизительно на 6 секунд, а затем погаснуть.

После того как индикатор погаснет, в течение 4 секунд отсоедините короткозамыкатель SCS от разъема MES. При этом индикатор SRS должен снова загореться.

Снова подсоедините короткозамыкатель SCS к разъему MES в течение 4 секунд после включения индикатора.

После того как индикатор SRS опять выключится, в течение 4 секунд отсоедините короткозамыкатель SCS от разъема MES. При этом индикатор SRS мигнет два раза, указав тем самым, что сброс ошибок SRS прошел успешно.

Выключите зажигание автомобиля и подождите порядка 10 секунд.

Переведите ключ в положение ON (II) и убедитесь, что индикатор системы SRS зажегся примерно на 6 секунд, а затем погас. Это значит, что система SRS исправна.

Причины возникновения

Не менее важно знать, какие именно неисправности провоцируют ошибку, код которой выглядит как P0135.

Существует несколько причин, способных привести к такой проблеме на автомобиле:

• естественный износ и отказ в работе кислородного датчика;
• неисправность или окисление контактов, связанных с питанием контроллера;
• короткое замыкание в цепи;
• обрыв проводки;
• нарушения в работе ЭБУ.

Чтобы подтвердить или опровергнуть теорию о выходе из строя нагревателя кислородного датчика, следует заняться вопросом диагностики.

На каких автомобилях появляется

Нельзя утверждать о том, что ошибка с кодом P0135 это характерная неисправность для каких-то определённых автомобилей, как тот же Mitsubishi Lancer или Toyota Corolla.

Но если ошибка P0135 вылезла на сканере и она сохранилась в памяти ЭБУ, её придётся устранять.

Можно выделить несколько основных марок и конкретных моделей авто, для которых ошибка P0135 считается наиболее распространённой и часто появляющейся. К этому списку можно отнести:

• Mitsubishi Lancer;
• автомобили ВАЗ, включая 2110 и 2114;
• Renault Logan;
• Renault Duster;
• Skoda Octavia;
• Hyundai Accent;
• Toyota;
• Nissan;
• Lada Kalina;
• Opel;
• Honda;
• Ford;
• Peugeot.

При этом статистика говорит не в пользу владельцев Mitsubishi Lancer, а также автомобилей производства Renault, Opel, Nissan и Toyota. В их случае ошибка P0135 является распространённой проблемой.

А поскольку ошибка P0135 вылезла, необходимо принять меры для её устранения. Причём простое стирание из памяти ЭБУ этого кода не всегда даёт результат. В зависимости от того, из-за чего появилась ошибка P0135, проводятся соответствующие работы для её устранения.
